BEDIENUNGSANLEITUNG HS410 SCHEPPACH

Erklärung der Symbole auf dem Gerät

Die Verwendung von Symbolen in thisem Handbuch soll ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen/genau verstanden werden. Die Warnungen selbst beseitigen keine Riskien und können korrekte Massnahmen zum Verhüten von Unfallen nicht ersetzen.

Achtung! Anleitung lessen
Schutzhandelschuhe tragen
Gehörschutz tragen
Augenschutz tragen
Rutschfestes Schuhwerk tragen
Halten Sie während des Betriebs ausreichend Abstand zum angetriebenen Sägeblatt
Achtung! Nicht in den Bereich des Sägeblatts greifen! Verletzungsgefahr
Das!"); Darif nur von einer Person bedient werden
Kinder aus dem Arbeitsbereich fernhalten
Vor Reparaturen, Reinigung und Wartung der Maschine Netzsteckerziehen!
Achtung! Gerät nicht im Nassen verwenden.
Warnung vor elektrischer Spannung.
Δ Achtung!	In dieser Bedienungsanweisung haben wirstellen, die ihre Sicherheit betreffen, mit diesen Zeichen versehen

Inhaltsverzeichnis:

Seite:

1. Einleitung 10
2. Gerätebeschreibung 10
3. Lieferumfang 10
4. Bestimmungsgemäß Verwendung 10
5. Allgemeine Sicherheitshinweise 11
6. Zusätzliche Sicherheitshinweise 13
7. Technische Daten 14
8. Auspacken 14
9. Aufbau / Vor Inbetriebnahme 14
10. In Betriebnehmen 15
11. Reinigung 16
12. Transport 16
13. Lagerung 16
14. Wartung 16
15. Störungsabhilfe 17
16. Entsorgung & Wiederverwendung 18

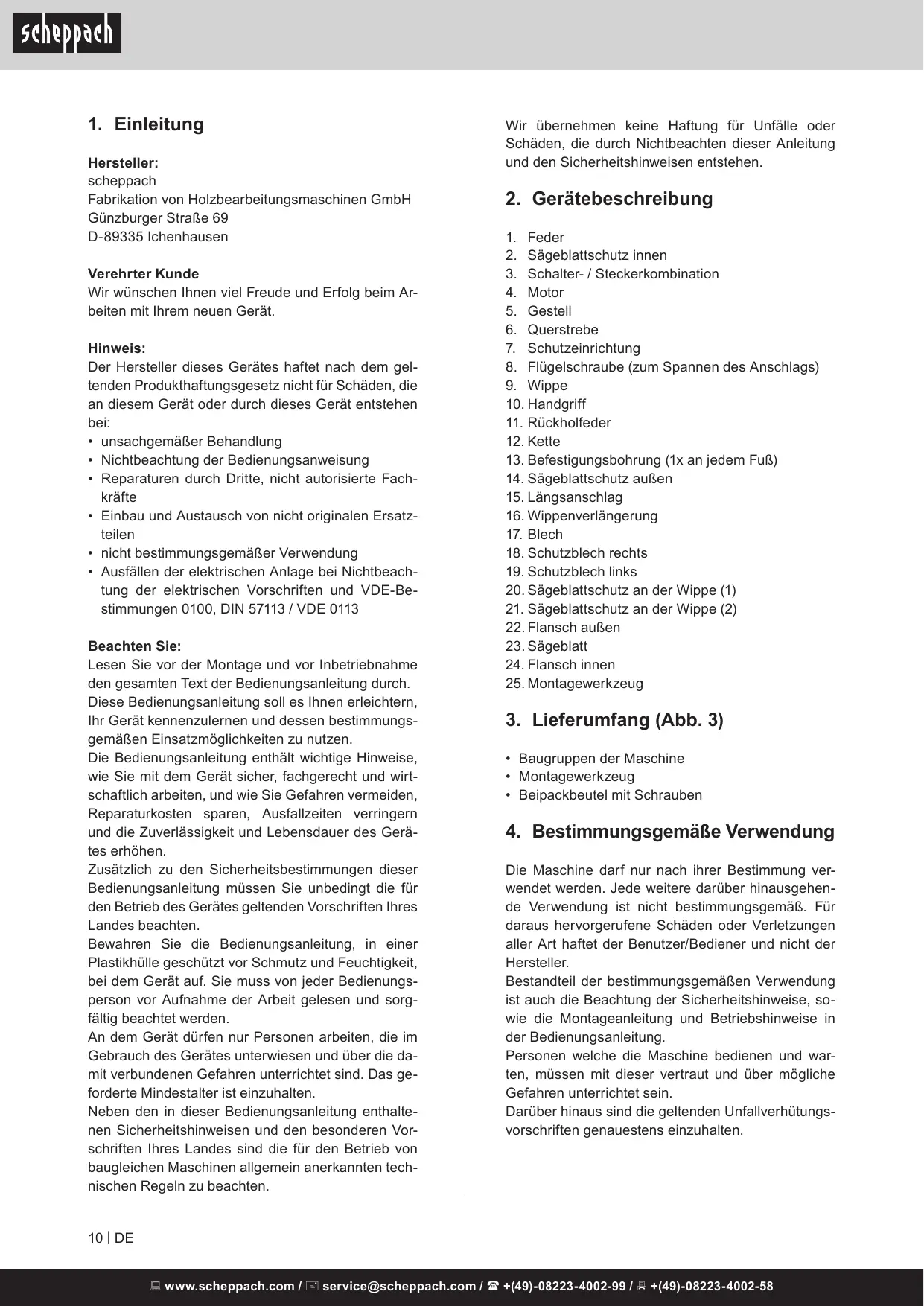

1. Einleitung

Hersteller:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

Verehrter Kunde

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeitsmen mit ihrer neuen Gerät.

Hinweis:

Der Hersteller these Gerätes haftet nach dem geltenden Produktthaftungsgesetz nicht für Schäden, die an thisem Gerät oder durch these Gerät entstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanweisung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung
• Ausfallen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäß Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthalt wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringn und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfällig beachtet werden.

An dem Gerät)dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthalten den Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regel zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung

1. Feder
2. Sägeblattschutz innen
3. Schalter-/ Steckerkombination
4. Motor
5. Gestell
6. Querstrebe
7. Schutzeinrichtung
8. Flügelschraube (zum Spannen des Anschlags)
9. Wippe
10. Handgriff
11. Ruckholfeder
12. Kette
13. Befestigungsbohrung (1x an jedem Fuß)
14. Sägeblattschutz außen
15. Längsanschlag
16. Wippenveränderung
17. Blech
18. Schutzblech rechts
19. Schutzblech links
20. Sägeblattschutz an der Wippe (1)
21. Sägeblattschutz an der Wippe (2)
22. Flansch außen
23. Sageblatt
24. Flansch innen
25. Montagewerkzeug

3. Lieferumfang (Abb. 3)

• Baugruppen der Maschine
  Montagewerkzeug
• Beipackbeutel mit Schrauben

4. Bestimmungsgemäß Verwendung

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen welche die Maschine bedieren und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.

Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.

Sonstige allgemeine Regel in arbeitsmedizinischen und Sicherheitstechnischen Bereichen sind zu be-acht den.

Veränderungen an der Maschine schreiben eine Haftung des Herstellers und darauf entstehende Schaden gänzlich aus.

Die Maschine entspricht der gültigen EG-Maschinenrichtlinie.

• Die Wippkreissäge ist als 1-Mann-Bedienplatz ausgelegt und nur im Außenbereich zu verwenden.
  Die Wippkreissäge ist eine transportable Kreissäge. Sie ist nur zum Querschneiden von Brennholz mit Zuführwippe lt. technischen Daten einsetzbar.
  Die Säge ist ausschließlich zum Querschnittsägen von Brennholz konstruiert.
• Unabhängig vom Holzdurchmesser damit nur 1 Werkstück auf die Wippe gelegt werden.
• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten und vollzähig in gut lesbaren Zustand halten.
• Der Arbeits- und Umgebungsbereich der Maschine muss frei von störenden Fremdkörpern sein, um Unfälle vorzubeugen.
• Grundsätzlich mussen die zu trennenden Holzer frei von Fremdkörpern wie Nagel und Schrauben sein.
  Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, Sicherheits- und gefahrenbewusst unter Beachtung der Bedienungsanweisung benutzen. Insbesondere Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen).
• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.
  Die zutreffenden Unfallverhütungsvorschriften und die sonstigen allgemein anerkannten Sicherheitstechnischen Regel müssen eingehalten werden.
• Die Maschinearf nur von Personen genutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schlieben eine Haftung des Hersteller für darauf resultierende Schäden aus.

Die Maschinearf nur mit Originalteilen und Originalzubehör des Herstellers betrieben werden.

Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Allgemeine Sicherheitshinweise

• Warning: Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkehrungen befolgrt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschreiben.
• Beachten Sie alle diese Hinweise, bevor und während Sie mit der Säge arbeiten.
  Bewahren Sie diese Sicherheitshinweise gut auf.
• Schützen Sie sich vor elektr. Schlag!
• Vermeiden Sie Körperberuhrungen mit geerdeten Teilen.
• Unbenutzte Geräte sollen an einem trockenen, verschlossenen Ort und außerhalb der Reichweite von Kindern aufbewahrt werden.
• Halten Sie die Werkzeuge scharf und sauber, um better und saferer arbeiten zu konnen.
• Kontrollieren Sie regelmäßig das Kabel des Werkzeugs und setzen Sie es bei Beschädigung von einem anerkannten Fachmann erneuern.
• Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
• Verwenden Sie im Freien nur darüber zugelassene, entsprechend gekennzeichnete Verlängerungskabel.
• Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Werkzeug nicht, wenn Sie müde sind.
• Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschaltenlässt.
• Warning! Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörn kann eine Verletzungsgefahr für Sie bedeuten.
• Ziehen Sie bei jeglichen Einstell- und Wartungsarbeiten den Netzstecker.
• Geben Sie die Sicherheitshinweise an alle Personen, die an der Maschine arbeiten, weiter.
• Vorsicht! Durch das rotierende Sägeblatt besteht Verletzungsgefahr für Höhe und Finger.
  Die Maschine ist mit einem Sicherheitsschalter gegen Wiedereinschalten nach Spannungsabfall ausgerüstet.
• Überprüfen Sie vor Inbetriebnahme, ob die Spannung auf dem Typenschild des Gerätes mit der Netzspannung übereinstimmt.

• Ist ein Verlängerungskabel erfolderlich, so vergewissem Sie sich, dass dessen Querschnitt für die Stromaufnahme der Säge ausreichend ist. Mindestquerschnitt 1,5 mm², ab 20 m Kabellänge 2,5 mm².

• Kabeltrommel nur im abgerollten Zustand verwenden.

• Überprüfen Sie die Netzanschlussleitung.
• Verwenden Sie keine fehlerhaften oder beschädigten Anschlussleitungen.
• Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
• Setzen Sie die Säge nicht dem Regen aus und benutzen Sie die Maschine nicht in feuchter oder nasser Umgebung.
• Sorgen Sie für gute Beleuchtung.
• Sägen Sie nicht in der Höhe von brennbaren Flüssigkeiten oder Gasen.
• Tragen Sie geeignete Arbeitskleidung! Weite Kleidung oder Schmuck, können vom rotierenden Sägeblatt erfasst werden.
• Bei Arbeitsen im Freien ist rutschfestes Schuhwerk empfehlenswert.
• Tragen Sie bei langen Haaren ein Haarnetz.
• Vermeiden Sie abnormale Körperhaltung
• Die Bedienungsperson muss mindestens 16 Jahre alt sein.
• Kinder von dem am Netz angeschlossenen Gerät fernhalten.
• Halten Sie den Arbeitsplatz von Holzbäflänen und herumliegenden Teilen frei.
• Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
• Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Netzkabel berühren. Halten Sie sie vom Arbeitsplatz fern.
• An der Maschine tätige Personen dürfen nicht abgelenkt werden.
• Beachten Sie die Motor- und Sägeblatt-Drehrichtung. Nur Sägeblätter verwenden, deren hochstzulässige Geschwindigkeit nicht geringer ist als die maximale Spindelgeschwindigkeit der Kreissäge und des zu schneidenden Werkstoffes.
• Die Sägeblätter dürfen in keinem Fall nach dem Ausschalten des Antriebs durch seitliches Gegenrücken gebremst werden.
• Bauen Sie nur gut geschärfte, rissfrei und nicht verformte Sägeblätter ein.
• Verwenden Sie keine Kreissägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS - Stahl).
• Nur die vom Hersteller empfohlenen Sägeblätter verwenden, die EN 847-1 entsprechen, bei Wechseln des Sägeblattes ist darauf zu achten, dass die Schnittbreite nicht kleiner als die Stammblattdicke des Sägeblattes ist.
• Fehlerhafte Sägeblätter müssen(sofort ausge-tauscht werden.
• Benützen Sie keine Sägeblätter, die den in dieser Gebrauchsanweisung angegebenen Kenndaten nicht entsprechen.

• Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.

• Arbeitsstellung stets freilich vom Sageblatt.
  Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.

• Achten Sie daraufuf, dass abgeschnittene Holzstücke nicht vom Zahnkranz des Sägeblattes erfasst und weggeschleudert werden.
• Entfernen Sie nie lose Splitter, Späne oder eingeklemme Holzteile bei laufendem Sägeblatt, es sei dann ein Schiebestock wird verwendet.
• Zum Beheben von Störungen oder zum Entfernen eingeklemmter Holzstücke die Maschine ausschalten. - Netzsteckerziehen
• Umrüstungen, sowie Einstell-, Mess-, und Reinigungsrarbeiten nur bei abgeschalteten Motor durchführren. - Netzsteckerziehen
• Überprüfen Sie vor dem Einsatz, dass die Schlüssel und Einstellwerkzeuge entfernt sind.
• Beim Verlassen des Arbeitsplatzes den Motor ausschalten und Netzsteckerziehen.
• Sümmtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossener Reparatur oder Wartung(soft wieder montiert werden.
• Die Sicherheits-, Arbeits-, und Wartungshinweise des Herstellers, sowie die in den Technischen Daten angegebenen Abmessungen, müssen ein gehalten werden.
  Die einschlädigten Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten Sicherheitstechnischen Regeln, müssen beachtet werden.
• Merkhefte der Berufsgenossenschaft beachten (VBG 7j).
  Die Kreissäge muss an einer 230 V Steckdose, mit einer Absicherung von 16 A, angeschlossen werden.
• Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeitsen.
• Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist!
• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
• Überprüfen Sie das Werkzeug auf eventuelle Beschäftigungen!
• Vor weiterem Gebrauch des Werkzeugs mussen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungs-gemäße Funktion untersucht werden.
• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle
  Bedingungen erfüllen, um den einwandfreiien Betrieb des Werkzeugs sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile mösen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie nicht anders in der Gebrauchsanweisung angegeben ist.

• Lassen Sie beschädigte Schalter durch eine Kundendienstwerkstatt auswechseln.

• Dieses Werkzeug entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur durch eine Elektrofachkraft ausgeführrt werden, indem Originalersatzteile verwendet werden; andernfalls konnen Unfälle für Benutzer entstehen.

• Falls erforderlich, geeignete persönliche Schutz-ausrüstung tragen. Dies könnte beinhalten:

• Gehorschutz zur Vermeidung des Risikos, schwerhörig zu werden;

• Atemschutz zur Vermeidung des Risikos, gefährlichen Staub einzuatmen.

• Beim Hantieren mit Sägeblättern und rauen Werkstoffen Handschuhe/TRagen. Sägeblätter müssen wann immer praktikabel in einem Behältnis getragen werden.

• Die Bedienperson muss über die Bedingungen informiert werden, welche die Lärmwerte beeinflussen (z.B. Sägeblätter, die zur Verringerung der Gerauschentwicklung konstruiert wurden, Pflege von Sägeblatt und Maschine).

• Fehler in der Maschine, einschließlich der Schutz-einrichtungen und des Sägeblattes, sind, sobald sie entdeckt werden, der für die Sicherheit verantwortlichen Person zu melden.
• Beim Transportieren der Maschine nur die Transportvorrichtungen verwenden und niemals die Schutzvorrichtungen für Handhabung und Transport verwenden.
• Alle Bedienpersonen müssen angemessen in der Verwendung, der Einstellung und der Bedienung der Maschine geschult sein.
• Sagen Sie kein Schnittgut, welches Fremdkörper wie z.B. Drahte, Kabel oder Schnüre enthalt.
• Nur scharfe Sägeblätter verwenden
• Die Maschine muss während des Betrieb auf einem waagerechten, ebenen Boden stehen und der Fußboden um die Maschine herum mussiben, gut gewartet und frei von Abfallen wie z.B. Spanen und abgeschnitten Werkstücken sein.
• Ordnen Sie den zu bearbeitenden Werkstückstapel und die fertigen Werkstücke nahe beim normalen Arbeitsplatz des Operators.
• Machen Sie sich die sicheren Vorgehensweisen zum Reinigen, zur Instandhaltung und zum regelmäßigen Entfernen von Spanen und Staub zur Vermeidung eines Brandrisikos zu eigen.
• Befolgen Sie die Anleitung der Hersteller zur Verwendung, Einstellung und Reparatur von Sägeblättern.
• Beachten Sie die auf den Sägeblättern angegebenen maximalen Drehzahl.
• Stellen Sie sicher, dass die verwendeten Flansche wie vom Hersteller angegeben, für den Einsatzzweck geeignet sind.
• Stellen Sie sichere, dass die zum Betrieb der Maschinen notwendigen trennenden Schutzeinrichtungen und andere Sicherheitseinrichtungen angebracht, sich in gutem Betriebszustand befinden und richtig gewartet sind.

Die Staubexposition wird beeinflusst durch die Art des zu sagen den Materials.

Warning! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmen Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevordas Elektrowerkzeug bedient wird.

6. Zusätzliche Sicherheitshinweise

Die Maschine ist nach dem Stand der Technik und den anerkannten Sicherheitsstechnischen Regel gebaut. Dennoch konnen beim Arbeiten einzelne Restrisiken auftreten.

• Verletzungsgefahr für Finger und Händen durch das rotierende Sägeblatt bei unsachgemäßer Führung des Werkstücks.
• Verletzungen durch das wegschleudernde Werkstück bei unsachgemäßer Haltung oder Führung.
• Gefährung der Gesundheit durch Lärm. Beim Arbeitsen wird der zulässige Lärmpegel überschnitten. Unbedingt persönliche Schutzausrüstung wie Gehörschutz/TRagen.
• Verletzungen durch defectes Sägeblatt. Das Sägeblatt regelmäßig und vor jedem Einsatz auf Unversehrtheit überprüfen.
• Gefährung durch Strom, die Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Beim Einsatz von Sonderzubehör muss die dem Sonderzubehör beigefügte Bedienungsanweisung beachtet und sorgfältig gelesen werden.
• Gefährung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Bevor Sie Einstell- oder Wartungsarbeiten vornehmen, halten Sie die Starttaste los und ziehen den Netzstecker.
• Des weiteren können troz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitschinweise" und die „Bestimmungsgemäße Verwendung", sowie die Bedienungsanleitung insgesamt beachtet werden.
• Vermeiden Sie zufällige Inbetriebsetzungen der Maschine: beim Einführren des Steckers in die Steckdose darf die Betriebstaste nicht gedrückt werden.
• Verwenden Sie das Werkzeug, das in dieser Bedienungsanleitung empfohlen wird. So erreichen Sie, dass ihre Maschine optimale Leistungen erbringt.
• Halten Sie ihre Höhe vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.

Hinweis!

Zu Ihrer Sicherheit am Arbeitsplatz gegen Kippen oder Verschiebung, befestigen Sie die Säge mit Schrauben oder Bolzen am Boden.

1. Technische Daten

Motor	230 V / 50 Hz
Aufnahmieleistung P1	2,2 kW
Abgabeleistung P2	1,5 kW
Betriebsart	S2 15 min
Nenn- Leerdrehzahl	2800 min-1
Motorbremse	ja
Motorbremsart	mechanisch
Baumaße L x B x H	1002 x 737 x 1046 mm
Sägeblatt	405/30/3,2 mm Z32
Gewicht	39 kg
Holz Ø min. / max.	30 - 140 mm
Holzlänge min. / max.	300 - 1000 mm
Schutzart	IP 54
Schutzklasse	I

Technische Änderungen vorbehalten!

Gerausch

Warning: Larm kann gravierende Auswirkungen auf ihre Gesundheit haben. Übersteigt der Maschinenlarm 85 dB (A), tragen Sieitte einen geeigneten Gehorschutz.

Gerauschkennwerte

Schallleitungspegel LWA 115 dB(A) (EN ISO 3744)
Schalldruckpegel LpA 101 dB(A) (EN ISO 11201)
Unsicherheit K_wa/pA 4 dB(A)

8. Auspacken

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollständig ist. Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss�始fert der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Gerät vertraut.

Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihr Frem Fachhändler.

Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an.

ACHTUNG!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

9. Aufbau / Vor Inbetriebnahme

ACHTUNG!

Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

Wippe (9) (Abb. 4 - 8)

Bringen Sie das Schutzblech (rechts) (18) an der Außen-nde der Befestigung und den Sägeblattschutz 1 (20) an der Innenseite der Befestigung an. Fixieren Sie die beiden Blechteile mit drei Flachrundschrauben und Muttern (A1). Befestigen Sie das Schutzblech (18) mit den Sechskantschrauben und Muttern (A2) an der Wippe. (Abb. 4 - 5)

Wiederholen Sie diesen Vorgang um das Schutzblech (links) (19) und den Sageblattschutz 2 (21) zu montieren. (Abb. 6 - 7)

Bringen Sie den Handgriff (10) an der linken Seite der Wippe an und schrauben Sie diesen mit den Zylinderschrauben und Mattern (B1) fest. (Abb. 8)

Rückholfeder (11) & Rasthebel (11a) (Abb. 9)

Bringen Sie die Rückholfeder (11) an der Innenseite und den Rasthebel (11a) an der Außenseite des Wippengestells an und befestigen Sie diese mit der Sechskantschraube und Mutter (D). Ziehen Sie die Schraube nicht zu fest an, damit Sie den Rasthebel (11a) noch leicht bewegen können.

Schalter-, Steckerkombination (3) (Abb. 10)

Befestigen Sie die Schalter- Steckerkombination (3) an der Rückseite des Gestells (5) mit den Kreuzschlitzschrauben und Mattern (C).

Querstreben (6) (Abb. 11)

Stellen Sie das Gestell (5) auf und bringen Sie die Querstreben an. Eine Seite der Querstreben wird auf der Innenseite des Gestells montiert (Motorseite). Fixieren Sie die Querstreben vorab mit der Sechskant-schraube und Mutter (E1).

Legen Sie nun die Wippe auf die „Wippenseite“ des Gestells. Die andere Seite der Querstreben wird nun auf der Außenseite des Gestells angebracht.

Schrauben Sie die Querstreben und die Wippe am Gestell (5) mit den Sechskantschrauben (E2) fest. Ziehen Sie anschließend auch die Schraube (E1) fest.

Sägeblattschutz & Sägeblatt (Abb. 12 - 15)

Bringen Sie den Sägeblattschutz (2), wie im Bild 12 dargestellt, an. Fixieren Sie diesen mit den drei Linsenkopfschrauben und Muttern (F1) am oberen Teil des Gestells an. Fixieren Sie die untere Seite des Sägeblattschutzes mit der Linsenkopfschraube und Mutter (F2). Stecken Sie nun den Flansch (24) auf die Welle des Motors (4).

Bringen Sie das Sägeblatt (23) auf den Flansch (24) an, achten Sie darauf auf das die Zähne des Sägeblattes in die richtige Richtung Zeigen. Anschließend bringen Sie den Flansch (22) an und fixieren das Ganze mit der Sechskantmutter (G).

Spannen Sie die Sechskantmutter (G) mit dem beiliegenden Montagewerkzeug (25) wie in Abb. 14 gezeigt.

Bringen Sie den Sägeblattschutz (14) an und fixieren Sie diesen mit den Kreuzschlitzschrauben (H).

Aufstellen der Wippe (9) (Abb. 16 - 18)

Entfernen Sie zu aller erst den Federsplint (16a) und die Beilagscheibe, behalten Sie diese vorerst in Ihrer Hand. Stellen Sie nun die Wippe (9) auf, achten Sie darauf das die Rückholfeder nicht hersausfliegt. Stecken Sie die Stange der Rückholfeder durch die davon vorgesehene Bohrung. Zum Schluss fixieren Sie die Rückholfeder mit dem zuvor entnommenen Federsplint.

Befestigen Sie anschließlich die Kette (12) mit der Sechskantschraube (I1) (Abb. 16).

Fixieren Sie die Führung (17a) auf der davon vorgesehen Gewindestange mit der selbstsichernden Mutter (I2).

Zum Schluss montieren Sie das Schutzblech (17) und befestigen这点es mit den zwei Kreuzschlitzschrauben (J).

Schutzeinrichtung (7) (Abb. 19)

Montieren Sie die Schutzeinrichtung wie in Abb. 19 dargestellt. In die drei Bohrungen an den Halterun-gen der Schutzeinrichtung kommt Bundbuchsen rein. Fixieren Sie die Schutzeinrichtung anschließend mit den drei Schrauben (K). Hängen Sie anschließend die Feder (G) ein.

Wippenverländerung (16) (Abb. 20)

Steen Sie die Wippenveränderung (16) in die Öffnung auf der linken Seite der Wippe undrichten diese so aus, dass das Brennholz gut aufliegt. Danach fixieren Sie die Wippenveränderung mit der Flügelschraube.

Längsanschlag (15) (Abb. 21)

Schrauben Sie die Flügelschraube (8) in die davon vorgesehene Position auf der rechten hinteren Seite der Wippe (sofern diese nicht bereits montiert ist).

These Flügelschraube dient dazu den Anschlag (15) in seiner Position zu fixieren.

Vor Inbetriebnahme

Ein-Ausschalter (3) (Abb. 1)

Einschalten

Grüner Knopf drucken I

Ausschalten

Roten Knopf drucken O

10. In Betriebnehmen

Beachten Sie vor der Inbetriebnahme die Sicherheitshinweise.

• Sümmtliche Schutz- und Hilfsinrichtungen müssen montiert sein
• Überprüfen Sie den Wippeneinsatz auf Abnutzung und bei Bedarf austauschen.
• Überprüfen Sie die Wippe dieser muss selbstständig in die Ausgangsposition zurückkehren
• Überprüfen Sie das Sägeblatt auf einwandfrei Sitz und auf die richtige Laufrichtigung.
• Umrüst-, Einstell-, Mess- und Reinigungsrarbeiten nur bei ausgeschaltetem Motor durchführung. Netzsteckerziehen und Stillstand des rotierenden Werkzeuges abwarten.
  Die Säge ist ausschließlich zum Querschnittsagen von Brennholz konstruiert
• Unabhängig vom Holzdurchmesser darf nur ein Stück auf die Wippe gelegt werden.
• Achtung! Sagen Sie keine Holzbündel oder mehrere Stücke gleichzeitig.
• Legen Sie gebogene Holzstücke so in die Wippe, dass die nach außen gebogene Seite zum Sägeblatt zeigt
• Achten Sie darauf auf dass die Maschine standsicher auf festem Grund stehen.

Sagen

1 Schalten Sie die Maschine ein.
2 Warten Sie, bis das Sageblatt die volle Drehzahl erreicht hat.
3 Legen Sie das Holz in die Wippe
4 Fassen Sie mit beiden Händen an die Griffe der Wippe und führen sie diese gleichmäßig an das Sägeblatt heran, dadurch wird das Sägeblatt frei-gegeben.
5 Üben Sie beim Sägen nur soviel Druck auf die Wippe aus, dass die Drehzahl des Sageblattes nicht abfällt.
6 Entfernen Sie das Schnittholz aus der Wippe, nachdem diese wieder in die Ausgangsstellung zurückgekehrt ist und das Sageblatt abgedeckt ist. Legen Sie dann das{nachste Holz auf.

Achtung!

Lassen Sie die Maschine während des Betriebes nicht unbeaufsichtigt Schalten Sie die Maschine aus, wenn nicht weitergarbeitet wird undziehen Sie den Netzstecker.

Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen.

Der kundenseitige Netzanschluss sowie die verwendete Verlägerungsleitung müssen diesen Vorschriften entsprechen.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür konnen sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Turspalten geführt werden.
• Knickstellen durch unsachgemäß Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreifen aus der Wandsteckdose.
• Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden Lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hangt.

Elektrische Anschlussleitungen müssen den einschlagigen VDE- und DIN-Bestimmungen entsprechchen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H07RN-F.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Beim Einphasen-Wechselstrom motor empfehlen wir, für Maschinen mit hohem Anlaufstrom (ab 3000 Watt), eine Absicherung von C 16A oder K 16A!

11. Reinigung

Achtung!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsa- oder Lösungsmittel; diese können die Kunststoffe des Gerätes angreifen. Achten Sie daraufuf, dass kein Wasser in das Geräteinnere gelangen kann.

12. Transport

Bringen Sie die Säge in transportstellung und sichern Sie diese mit dem Rasthebel.

Da diese Säge keine Transportträder besitzt, besteht keine andere Möglichkeit die Säge allein zu transportieren. Für den Transport werden zwei Personen benötigt. Fassen Sie die Säge nur am Untergestell an, da sonst die Gefahr besteht das sich eine Teile der Wippkreissäge verstehen.

13.Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ .

Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Werkzeug auf.

14.Wartung

Achtung!

Ziehen Sie vor allen Wartungssarbeiten den Netzstecker.

Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführten werden.

Sägeblattwechsel (Abb. 22 - 27)

1 Ziehen sie den Netzstecker.
2 Stillstand abwarten und abkühlen setzen.
3 Bringen Sie die Wippe in Transportstellung und arretieren Sie die Säge in dieser Position mit dem Rasthebel.
4 Entfernen Sie das Schutzblech (17)
5 Losen Sie die Mutter (I2) der Führung (17a)
6 Schieben Sie nun die Führung (17a) aus dem Gewindestift hereus.
7 Losen Sie die Kette (12)
8 Entfernen Sie den Federsplint (17a) an der Rückholfeder (11).
9 Losen Sie den Rasthebel und haben Sie damit die Wippe fest, damit diese nicht nach unten fällt und die Rückholfeder unkontrolliert heraussprin-gen kann.
10 Kippen Sie die Wippe vorsichtig zurück und legende these am Boden ab. (Abb. 24)
11 Entfernen Sie den Sägeblattschutz außen (14) (Abb. 25)
12 Losen Sie die Sechskantmutter (G) mit dem bei-legenden Montagewerkzeug (25) (Abb. 26)
13 Entfernen Sie den außern Flansch (22)

14 Nehmen Sie vorsichtig das Sägeblatt ab. Tragen Sie dazu Sicherheitshandschuhe. (Achtung Verletzungsgefahr)!
15 Bevor Sie das neue Sägeblatt einsetzen, säubern Sie den Flansch mit einem Lappen oder Pinsel.
16 Setzen Sie das Sägeblatt und Flansch wieder ein undziehen Sie die Sechskantmutter (G) wieder fest an.
17 Bauen Sie das Gerät in umgekehrter Reihenfolge wieder auf.
18 Funktionsprüfung der Wippe.

Achtung! Beim Einsetzen des Sägeblattes auf die richtige Laufrichtigung achten

Bei Rückfragenitte folgende Daten angegeben:

• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typenschildes

Service-Informationen

Es ist zu beachten, dass bei thisem Produkt folgenden Teile einem gebrauchsgemänen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Verschleibeiteile*: Sägeblatt, Wippeneinsatz

• nicht zwingend im Lieferumfang enthalten

15.Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreiben wie sie Abhilfe schaffen können, wenn ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an ihre Service-Werkstatt.

Störung	mögliche Ursache	Abhilfe
Sägeblatt besteht sich nach Abschalten des Motors	Befestigungsmutter zu leicht angezogen	Befestigungsmutter anziehen; Rechtsgewinde
Motor lauft nicht an	Ausfall Netzsicherung	Netzsicherung prüfen
	Verlängerungsleitung defekt	Verlängerungsleitung austauschen
	Anschlüsse an Motor oder Schalter nicht in Ordnung	Von Elektrofachkraft prüfen setzen
	Motor oder Schalter defekt	Von Elektrofachkraft prüfen setzen
Motor falsche Drehrichtigung	Kondensator defekt	Von Elektrofachkraft prüfen setzen
	Falschanschluss	Von Elektrofachkraft Polarität der Wandsteckdose tauschen setzen
Motor bringt keine Leistung, die Sicherung spricht an	Querschnitt der Verlängerungsleitung nicht ausreichend	siehe Elektrischer Anschluss
	Überlastung durch stumpses Sägeblatt	Sägeblatt wechseln
Brandflächen an der Schnittfläche	stumpfes Sägeblatt	Sägeblatt schären, austauschen
	falsches Sägeblatt	Sägeblatt austauschen

16. Entsorgung & Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführrt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führten Sie defekte Bauteile der Sondermull entsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Altgeräte)dürfen nicht in den Hausmüll!

Dieses Symbol weist daraufhin, dass these Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationa-len Gesetzen nicht über den Hausmull entsorgt

werden darf. Dieses Produkt muss bei einer davon vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräte geschehen. Der unsachgemäß Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die dazu in Elektro und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäß Entsorgung these Products tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder ihrer Müllabfuhr.

Fabrikation von Holzbearbeitungsmaschine GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

DEAR CUSTOMER,

Fabrikation von Holzbearbeitungsmaschine GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

CHER CLIENT,

Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburgerstraße 69
D-89335 Ichenhausen

EGREGIO CLIENTE,,

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

VAŽENY ZÁKAZNIKU,

Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburgers Straße 69
D-89335 Ichenhausen

VAZENY ZAKAZNIK,

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

AUSTATUD KCLIENT!

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

GERBIAMAS KLIENTE,

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

GODATAIS CLIENT!

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

TISZTELT VÁSÁRLO!

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

Spostovani kupec,

želimo vam veliko veselja in uspeha pri delu z vašim novim strojem.

Obvestilo:

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitatskontrolle. Sollte ein Gerat dennoch nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch Telefonisch über die Servicerufnummer zur Verflugung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgenden:

1. These Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käfer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Handlertzuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerä, die auf einem Material- oder Herstellungsfhler berufen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert werden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

• Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.
• Schäden am Gerät, die durch missbrächliche oder unsachgemäßene Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpmen in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
• Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleib zureckzuführen sind sowie Schäden und/oder Abnutzung von Verschleibsteilen.
• Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursicht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.
• Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.
• Geringfugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
• Geräte an denen eigemächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.
• Geräte die eine starke Verschmutzung aufweisen und davon vom Servicepersonal abgeleht werden.

Schadensatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regular 24 Monate* (12 Monate bei Batterien / Akkus) und beginnnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Alauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesaubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wir ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetaucht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reclamation bzw. außerhalb der Garantiezeit liegt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sieittevorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sieitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschiedte Produkte, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Kunden Produkte nicht repariert oder ausgetaucht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaffen Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiberücksichtigt wird. These Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sieitte unser Service-Center (via Post, eMail oder Telefonisch).

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/Reparaturservice.aspx.

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserer Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssentungen innerhalb 14 Tagen nach Eingang in unserem Service-Center. Soltte in Ausnahmefallen die genannte Bearbeitungszeit übersritten werden, so informieren wir Sie rechtzeitig.
2. Verschleiße - Verschleiße sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleiße (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.
3. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserer Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
4. Andere Ansprüche, als die oben genommen, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und konen ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) www.scheppach.com

Telefon: +49 [0] 8223 4002 99 oder [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) - Telefax +49 [0] 8223 4002 20 - E-Mail: [e-mail] · Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate;länderbezogen können erweiterte Garantieleistungen gelten
  ** Verbindungskosten: kostenlos aus dem deutschen Festnetz
  Änderungen dieser Garantiebedingungen ohne Vorammdlung behalten wir uns jederzeit vor.

Garantie DE

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käfer sümmtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedem Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos erseten. Für Teile, die wir nicht selbst herstellen, leisten

wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teileträgt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen. Das Sägeblatt ist ein Verschleibeilteil und von jeglichen Garantieansprüchen grundsätzlich bereits ausgegeschlossen.

Warranty GB
