HS410 - Küttepuu saag SCHEPPACH - Tasuta kasutusjuhend

Toote tüüp	Palgisaag
Mark	Scheppach
Mudel	HS410
Mõõtmed (P x L x K)	1002 x 737 x 1046 mm
Kaal	39 kg
Toitepinge	230 V ~ 50 Hz
Tarbitav võimsus	2,2 kW
Väljundvõimsus	1,5 kW
Tühikäik	2800 min⁻¹
Töörežiim	S2 15 min
Mootoripidur	Jah, mehaaniline
Saeketas	Karbiid, Ø405 x 30 x 3,2 mm, 32 hammast
Puidu läbimõõt min./max.	30 - 140 mm
Puidu pikkus min./max.	300 - 1000 mm
Kaitsetase	IP54
Kaitseklass	I
Helivõimsuse tase	115 dB(A)
Helirõhu tase	101 dB(A)
Sihtotstarbeline kasutamine	Küttepuude ristlõikamine, ühele inimesele, välitingimustes
Ohutus	Taaskäivitustõkke lüliti, saelehe kaitse, hädaseisk
Hooldus ja puhastus	Enne puhastamist vooluvõrgust lahti ühendada, niiske lapp ja must seep, mitte lahusteid
Kuluosad	Saeketas, saagi aluse telg

Korduma kippuvad küsimused - HS410 SCHEPPACH

Kuidas monteerida palgisaagi HS410?

Järgige käsiraamatu samme: paigaldage alus, kaitse, saeleht (järgige pöörlemissuunda), tagastusvedru ja tarvikud. Pingutage kõik kruvid. Vaadake juhendi lk 35-36.

Millist saelehte kasutada ja kuidas seda vahetada?

Kasutage karbiidist saelehte Ø405x30x3,2 mm, 32 hambaga (EN 847). Vahetamiseks: ühendage vooluvõrgust lahti, oodake seiskumist, eemaldage kaitse, keerake lahti kuuskantmutter, vahetage leht (kasutage kindaid) ja pingutage. Vt lk 37-38.

Millised on kohustuslikud turvavarustused?

Kandke kaitseprille, kuulmiskaitseid, kindaid, libisemiskindlaid jalanõusid. Kasutage masinat väljas, stabiilsel pinnal. Lapsed tuleb hoida eemal.

Mida teha, kui saeleht eraldub pärast mootori seiskumist?

Kinnitusmutter pole piisavalt pingutatud. Pingutage mutter (parempoolne keere) kaasasoleva tööriistaga. Kontrollige, et äärik oleks puhas.

Mootor ei käivitu, mida kontrollida?

Kontrollige vooluvõrgu kaitset, pikendusjuhet (minimaalne ristlõige 1,5 mm²) ja ühendusi. Kui probleem püsib, pöörduge kvalifitseeritud elektriku poole.

Kuidas reguleerida pikkuse seadistust?

Piiraja fikseeritakse aluse paremal tagaosas oleva tiibkruviga. Keerake lahti, seadke piiraja soovitud pikkusele ja pingutage. Vt juhendi joonist 21.

Milliseid puiduliike saab lõigata?

Ainult küttepuud, ristlõikega. Läbimõõt 30–140 mm, pikkus 300–1000 mm. Lõigake korraga ainult üks tükk, ilma naelte ja kruvideta.

Kuidas masinat transportida ja hoiustada?

Transportimiseks langetage alus transpordiasendisse ja lukustage see lukustushoovaga. Vaja on kahte inimest. Hoida kuivas, külmumisvabas kohas, temperatuuril +5°C kuni +30°C. Katke kinni.

Miks pöörleb mootor vales suunas?

See võib olla põhjustatud defektsest kondensaatorist või valest ühendusest. Laske üle kontrollida kvalifitseeritud elektrikul, kes saab vajadusel pistiku polaarsust ümber pöörata.

Millised on kuluosad ja kust varuosi osta?

Kuluosad on saeleht ja aluse telg. Kasutage ainult Scheppachi originaalosi. Tellige oma spetsialiseeritud müüjalt, märkides mudeli HS410 ja tootmisaasta.

KASUTUSJUHEND HS410 SCHEPPACH

Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saatvatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid õnnetuste ärahoidmisel.

Tahelepanu! Lugege juhendit
Kandke kaitsekindaid
Kandke kuulmekaitset
Kandke silmakaitset
Kandke libisemiskindlaid jalatseid
Hoidke käituse ajal ringiaetava saeketta suhtes piisavat vahekaugust
Tahelepanu! Ärge sisestage jäsemeid saeketta piirkonda! Vigastusoht!
Seadet tohib käsitseda ainult üks iminemene.
Hoidke lapsed tööpirkonnast eemal
Tömmake enne masina remonte, puhasistamist ja hooldust vörgupistikwäla!
Tahelepanu! Ärge kasutage seadet märjas.
Kasutusjuhised!
Δ Tahelepanu!	Käesolevas käsitsuskorralduses olem varustanud Teie ohutust puudutavad kohad salle märgiga

Sisukord:

Lk:

1. Sissejuhatus 72
2. Seadme kirjeldus 72
3. Tarnekomplekt 72
4. Sihtotstarbekohane kasutamine 72
5. Üldised ohutusjuhised 73
6. Täiendavad ohutusjuhised 75
7. Tehnilised andmed 75
8. Lahtipakkimine 75
9. Ülesehitus / Enne käikuvõtmist 76
10. Käikuvõtmine 76
11. Puhastamine 77
12. Transportimine 77
13. Ladustamine 77
14. Hooldus 77
15. Rikete kõrvaldamine 78
16. Utiliseerimine ja taaskasutus 79

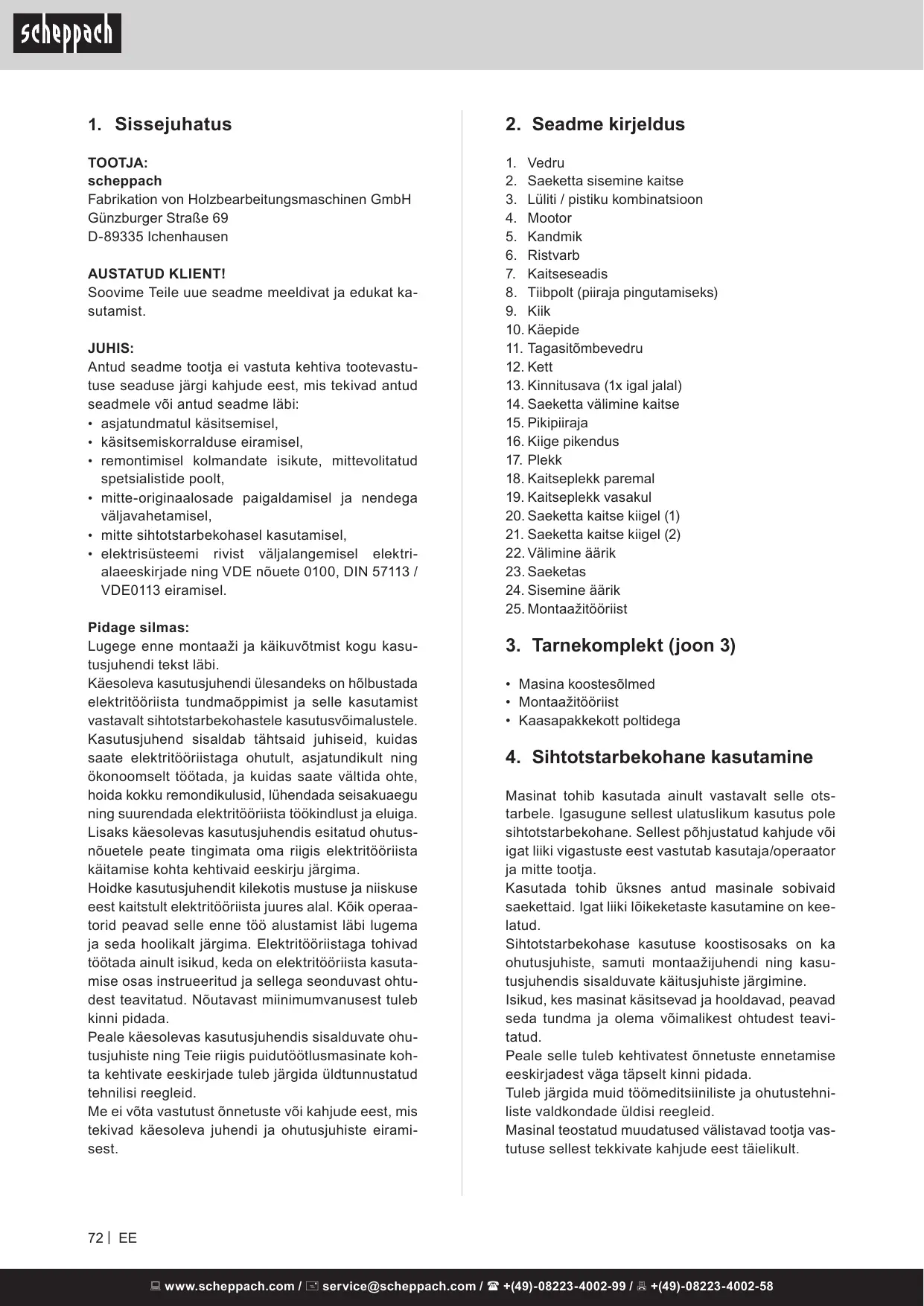

1. Sissejuhatus

TOOTJA:

scheppach

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

JUHIS:

Antud seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad antud seadmele või antud seadme läbi:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
• mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektrilaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst LABI.

Käesoleva kasutusjuhendi ülesandeks on hõlbustada elektritööriista tundmaõppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada elektritööriista töökindlust ja eluiga. Lisaks käesolevas kasutusjuhendis esitatud ohutusnõuetele peate tingimata järgima ka teisi elektritööriista käitamise kohta kehtivaid eeskirju.

Hoidke kasutusjuhendit mürakotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvatest ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis puidutöötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus

1. Vedru
2. Saeketta sisemine kaitse
3. Lüliti / pistiku kombinatsioon
4. Mootor
5. Kandmik
6. Ristvarb
7. Kaitseseadis
8. Tiibpolt (piiraja pingutamiseks)
9. Kijk
10. Käepide
11. Tagasitombevedru
12. Kett
13. Kinnitusava (1x igal jalal)
14. Saeketta valimine kaitse
15. Pikpiiraja
16. Kiige pikendus
17. Plekk
18. Kaitseplekk paremal
19. Kaitseplekk vasakul
20. Saeketta kaitse kiigel (1)
21. Saeketta kaitse kiigel (2)
22. Valimine äärik
23. Saeketas
24. Sisemine äärik
25. Montaažitööriist

3. Tarnekomplekt (joon 3)

• Masina koostesõlmed, montaažitööriist, kaasapandud kott poltidega

4. Sihtotstarbekohane kasutamine

Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Kasutada tohib üksnes antud masinale sobivaid saekettaid. Igat liiki lõikeketaste kasutamine on keelatud.

Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ning kasutusjuhendis sisalduvate kaitusjuhiste järgimine.

Isikud, kes masinat käsitsevad ja hooldavad, peavad seda tundma ja olema võimalikest ohtudest teavitatud.

Peale selle tuleb kehtivatest õnnetuste ennetamise eeskirjadest väga täpselt kinni pidada.

Tuleb järgida muid töömeditsiiniliste ja ohutustehniliste valdkondade üldisi reegleid.

Masinal teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.

See masin vastab kehtiva Euroopa Liidu masinadirektiivi nõuetele.

• Kreissaag on ette nähtud ühe mehe käsitsemiseks ja kasutamiseks ainult välitingimustes.
• Kreissaag on teisaldatav ketassaag. Seda saab kasutada ainult küttepuude ristisuunaliseks lõikamiseks vastavalt tehnilistele andmetele.
• Saag on konstrueeritud eranditult küttepuude ristilõikamiseks.
• Puidu läbimõõdust sõltumata tohib küttepuudele asetada ainult 1 tooriku.
• Järgige kõiki masinal olevaid ohutus- ja hoiatussilte ning hoidke need täielikult ja hästi loetavas seisundis.
• Masina töö- ja ümbruspiirkond peab olema häirivatest esemetest puhas, et õnnetusi ennetada.
• Põhimõtteliselt peavad olema lõigatavad puud võõrkehadest nagu naeltest ja kruvidest puhtad.
• Kasutage masinat ainult tehniliselt laitmatus seisundis ja sihtotstarbekohaselt, ohutus- ning ohuteadlikult ja kasutusjuhendit järgides! Kõrvaldage viivitamatult eelkõige rikked, mis võivad ohutust halvendada (laske kõrvaldada)!
• Kinni tuleb pidada tootja antud ohutus-, kasutus- ja hooldusjuhistest ning kalibreerimiste ja mõõtmete alal antud tehnilistest andmetest.
• Kinni tuleb pidada ka asjakohastest tööõnnetuste vältimise eeskirjadest ning muudest üldtunnustatud ohutusnõuetest ja tehnilistest eeskirjadest.
• Masinat tohivad kasutada, hooldada ja remontida ainult vajaliku väljaõppe läbinud isikud, kes tunnevad masina tööpõhimõtet ja on teadlikud masina kasutamisega kaasnevatest ohtudest. Masina ilma loata muutmine vabastab tootja vastutusest muutuste põhjustatud kahjustuste eest.

Masinat tohib käitada ainult tootja originaalosadega ja originaaltarvikutega.

Järgige tootja ohutus-, töö- ja hoolduseeskirju ning tehnilisi andmeid.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle kohustuslikku garantiid, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Üldised ohutusjuhised

• Hoiatus! Elektritööriista paigaldamisel tuleb tulekahju, elektrilöögi ja isikuvigastuste vältimiseks rakendada põhilisi ohutusabinõusid.
• Järgige kõiki käesolevaid juhiseid nii enne saega tööle asumist kui saega töötamise ajal.
• Hoidke käesolevad ohutusjuhised alles.
• Kaitske end elektrilöögi eest! Vältige füüsilist kontakti maandatud osadega.
• Seadmeid, mida ei kasutata, tuleb hoida luku taga ja lastele kättesaamatus kohas.
• Hoidke tööriistad teravad ja puhtad, et need paremini ja ohutult töötaksid.
• Kontrollige regulaarselt tööriista kaablit ja laske see kahjustuste korral spetsialistil vahetada.
• Kontrollige regulaarselt pikendusjuhet ja kui see on katki, vahetage välja.
• Kasutage vabas õhus ainult selleks ettenähtud vastavalt tähistatud pikendusjuhet.
• Pange tähele, mida te teete. Asuge tööle mõistlikult. Ärge kasutage tööriista, kui olete väsinud.
• Ärge kasutage tööriista, mis ei lase end lülitist sisse ja välja lülitada.
• Hoiatus! Teiste lisaseadmete ja tarvikute kasutamine võib põhjustada vigastusohtu.
• Igaks seadistus- ja hooldustööks tõmmake pistik pistikupesast välja.
• Andke ohutusjuhised kõigile isikutele, kes masina juures töötavad.
• Ettevaatust! Pöörleva saeketta tõttu on käte ja sõrmede vigastamisoht.
• Masina toitelüliti on varustatud turvalülitiga, mis takistab pärast pinge- või voolukatkestust uuesti sisselülitumist.
• Enne kasutuselevõttu kontrollige, kas seadme tübisildil nimetatud pinge vastab võrgupingele.
• Kui on vaja pikendusjuhet, veenduge, et selle ristlõige oleks sae voolutarbele piisav. Minimaalne ristlõige 1,5 mm2, pikema kui 20 m juhtme korral 2,5 mm2. Kaablitrumlit kasutage ainult lahtirullitult.
• Kontrollige võrguühendusjuhet. Ärge kasutage defektseid või kahjustatud ühendusjuhtmeid.
• Ärge kasutage kaablit pistiku väljatõmbamiseks pistikupesast. Kaitske kaablit kuumuse, õli ja teravate nurkade eest.
• Ärge jätke saagi vihma kätte ega kasutage masinat niiskes või märjas keskkonnas.
• Hoolitsege korraliku valgustatuse eest.
• Ärge saagige süttivate vedelike või gaaside läheduses.
• Kandke sobivat tööriietust! Avarad rõivad või ehted võivad jääda pöörleva saeketta külge kinni.
• Vabas õhus töötamisel on soovitatav kasutada libisemiskindlaid jalanõusid.
• Pikkade juuste puhul kasutage juuksevõrku. Vältige ebanormaalset kehahoiakut.
• Saagi kaitsev isik peab olema vähemalt 16-aastane.
• Hoidke lapsed vooluvõrku ühendatud seadmest eemal.
• Hoidke töökoht puidujäätmetest ja vedelevatest detailidest puhas.
• Segadus töötsoonis võib põhjustada õnnetusi.
• Ärge laske teistel isikutel, eriti lastel, tööriista ega võrgukaablit puudutada. Hoidke nad töökohast eemal.
• Masina juures töötavate isikute tähelepanu ei tohi kõrvale juhtida.
• Pange tähele mootori ja saeketta pöörlemissuunda. Kasutage ainult selliseid saekettaid, mille suurim lubatud kiirus ei ole väiksem kui ketassae spindli ja lõigatava detaili maksimaalne kiirus. Saeketast ei tohi väljalülitamise järel mingil juhul külgedele surumisega pidurdada. Paigaldage ainult hästi teritatud, terveid ja õige kujuga saekettaid.
• Ärge kasutage kõrglegeeritud kiirterasest (HSS-terasest) ketassae kettaid.
• Kasutage ainult tootja poolt soovitatud saekettaid, mis vastavad standardile EN 847-1. Defektsed saekettad tuleb koheselt välja vahetada.
• Ärge kasutage saekettaid, mis ei vasta käesolevas kasutusjuhendis toodud andmetele.
• Ärge võtke masina ohutusseadiseid küljest ega muutke neid kasutamiskõlbmatuks. Vahetage välja ärakulunud lausudamik.
• Tööasend on alati saekettast külje pool.
• Ärge koormake masinat nii, et see seisma jääb.
• Hoolitsege selle eest, et äralõigatud puidutükid ei jääks saeketta hammaste külge ega paiskuks eemale.
• Ärge eemaldage kunagi lahtisi kilde, laaste ega kinnijäänud puidudetaile siis, kui saeketas pöörleb. Rikete kõrvaldamiseks või kinnikiilunud puidudetailide eemaldamiseks lülitage masin välja. - Tõmmake pistik pistikupesast välja -
• Ümberseadistusi, samuti ka reguleerimis-, mõõtmis- ja puhastustöid teostage ainult väljalülitatud mootoriga. - Tõmmake pistik pistikupesast välja.
• Enne sisselülitamist kontrollige, et võtmed ja reguleerimistööriistad on masinast eemaldatud.
• Töökohalt lahkudes lülitage mootor välja ja eemaldage seade vooluvõrgust.
• Kõik kaitse- ja ohutusseadeldised tuleb kohe pärast remondi või hoolduse lõpetamist kohale tagasi panna.
• Tuleb kinni pidada nii tootjapoolsetest ohutus-, töö- ja hooldusjuhistest kui ka tehnilistes andmetes nimetatud mõõtmetest. Järgige vastavaid õnnetuste vältimiseks mõeldud eeskirju ja teisi, üldiselt tunnustatud ohutustehnilisi reegleid.
• Järgige erialaliidu meelespea-vihikuid (VBG 7j).
• Kreissaag tuleb ühendada 16 A kaitsmega 230 V pistikupesa külge.
• Ärge kasutage rasketeks töödeks väikese võimsusega masinaid.
• Ärge kasutage kaablit otstarvetel, milleks see ei ole ettenähtud!
• Hoolitsege, et teil oleks kindel jalgealune ja hoidke kogu aeg tasakaalu.
• Kontrollige tööriista võimalike kahjustuste suhtes!
• Enne tööriista edasist kasutamist kontrollige hoolikalt, kas kaitseseadeldised või kergelt kahjustunud osad töötavad korralikult ja otstarbekohaselt.
• Kontrollige, kas liikuvad osad funktsioneerivad takistusteta ega kiilu kinni ning kas detailid on kahjustatud. Selleks et olla kindel tööriista laitmatus töötamises, peavad kõik osad olema õigesti monteeritud ning kõik tingimused peavad olema täidetud.
• Kahjustatud kaitseseadeldised ja detailid tuleb lasta volitatud töökojas remontida või vahetada, kui kasutusjuhendis ei ole kirjas teisiti.
• Kahjustatud lülitid laske klienditeenindustöökojas välja vahetada. Käesolev tööriist vastab asjaomastele ohutusmäärustele. Remonti tohivad teostada ainult elektrikud, kusjuures tuleb kasutada originaalvaruosi; vastasel juhul võib juhtuda kasutajaga õnnetus.
• Vajadusel kasutage sobivat isiklikku kaitsevarustust. Selleks võiks olla:
• kuulmiskaitsed kuulmishäirete tekkimise ohu vältimiseks;
• tolmumask ohtliku tolmu sissehingamise ohu vältimiseks.
• kindad saeketaste ja ebatasaste materjalide käsitsemiseks. Saekettaid tuleb alati hoida sobivas hoidikus.
• Seadet käitav isik peab olema teadlik tingimustest, mis mõjutavad müra tekkimist (nt müra tekkimise vähendamiseks konstrueeritud saeketid, saeketta ja masina hooldus).
• Masina riketest, kaasa arvatud kaitseseadiste ja saeketta vead, tuleb kohe, kui need avastatakse, teatada ohutuse eest vastutavale inimesele.
• Masina transportimisel kasutage ainult transpordiseadiseid, ärge kasutage tõstmiseks ega transportimiseks kunagi kaitseseadiseid. Kõigil seadme käitajatel peab olema sobiv ettevalmistus masina kasutamise, seadistamise ja käitamise alal.
• Ärge lõigake materjali, milles on võõrkehi, nagu nt traat, kaabel või nöör.
• Kasutage ainult teravaid saekettaid.
• Masin peab seisma käituse ajal horisontaalsel, tasasel aluspinnal ja pörand peab olema masina ümber tasane, hästi hooldatud ning jäätmetest nagu nt laastudest ja mahalõigatud toorikudetailidest puhas. Paigaldage töödeldavate detailide virnad või töödeldavad detailid operaatori tavalise töökoha lähedale.
• Järgige regulaarse puhastamise ning laastude ja tolmu eemaldamise kohta antud juhiseid, et vältida tuleohu riski.
• Järgige tootja juhendit saeketaste kasutamise, seadistamise ja remondi kohta. Järgige saeketastel esitatud maksimaalseid pöördeid.
• Tehke kindlaks, et kasutatavad terikud on tootja andmete kohaselt kasutuseesmärgiks sobilikud.
• Tehke kindlaks, et masina käitamiseks vajalikud lahutavad kaitseseadised ja muud kaitseseadised on paigaldatud, on heas kaitseseisundis ning õigesti hooldatud.
• Tolmuplahvatust mõjutab saetava materjali liik.

Hoiatus! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Kõnealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

6. Täiendavad ohutusjuhised

Masin on ehitatud tehnika arengutaseme ja tunnustatud ohutustehniliste reeglite kohaselt. Siiski võib töötamisel esineda üksikuid jääkriske.

• Sõrmede ja käte vigastamise oht pöörleva saeketta tõttu tooriku asjatundmatu juhtimise korral. Vigastused tooriku eemalepaiskumise tõttu asjatundmatu hoidmise või juhtimise korral.
• Tervise ohustamine müra tõttu. Töötamisel ületatakse lubatud mürataset. Kandke tingimata isiklikku kaitsevarustust nagu kuulmekaitset.
• Vigastused defektse saeketta tõttu. Kontrollige saeketast regulaarselt ja iga kord enne kasutamist kahjustuste puudumise suhtes.
• Ohustamine voolu tõttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel
• Eritarvikute kasutamisel tuleb järgida ja hoolikalt lugeda eritarvikutele lisatud käsitsuskorraldust.
• Tervise ohtu seadmine elektrivoolu tõttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.
• Enne kui seadistus- või hooldustöid ette võtate, laske startklahv lahti ja tõmmake võrgupistik välja.
• Peale selle võivad kõigist tarvitusele võetud abinõudest hoolimata valitseda mitteilmsed jääkriskid.
• Jääkriske saab minimeerida, kui järgitakse „Ohutusjuhiseid“ ja „Sihtotstarbekohast kasutust“ ning käsitsusjuhendit tervikuna. Vältige masina juhuslikku käimapanemist: pistiku pistikupessa sisestamisel ei tohi käitusklahvi vajutada.
• Kasutage tööriistu, mida käesolevas käsitsusjuhendis soovitatakse. Nii saavutate, et Teie masin töötab optimaalse võimsusega.
• Hoidke oma käed tööpiirkonnast eemal, kui masin on töös.

Juhis!

Kinnitage saag tokohtal enda ohutuse huvides kalduvuse või nihkumise vastu kruvide või poltidega aluspinna külge.

7. Tehnilised andmed

Mooter	230 V / 50 Hz
Mootori võimsus P1	2,2 kW
Väljundvõimsus P2	1,5 kW
Tõbrežiim	S2 15 min
Tühikäigu põörlemissagedus	2800 min-1
Mootoripidur	jah
Mootoripidur liik	mehaaniline
Ehituslikud mõõdud PXLxK	1002 x 737 x 1046 mm
ø Saeketas HW	405/30/3,2 mm Z32
Kaal	39 kg
Puidu ø min./max.	30 - 140 mm
Puidu pikkus min./ max.	300 - 1000 mm
Kaitseliik	IP 54
Kaitseklass	I

Tootja jätab endale õiguse viia sisse tehnilisi muudatusi.

Müra

Hoiatus: Müra võib Teie tervisele tõsist mõju avaldada. Kui masina müra ületab 85 dB (A), siis kandke palun sobivat kuulmekaitset.

Müra tunnusväärtused

Helivõimsustase L_WA : 115 dB(A) (EN ISO 3744)

Helirõhutase L_pA : 101 dB(A) (EN ISO 11201)

Määramatus K_wa/pA:4 dB(A)

8. Lahtipakkimine

Avage pakend ja võtke seade ettevaatlikult välja.

Eemaldage pakendusmaterjal ja pakendus- ning transpordikinnitused (kui olemas).

Kontrollige üle, kas tarnekomplekt on terviklik.

Kontrollige seadet ja tarvikuid transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohaletoimetajat teavitada. Hilisemaid pretensioone ei tunnustata. Säilitage pakendit võimaluse korral kuni garantiiperioodi möödumiseni.

Tutvuge enne kasutamist kasutusjuhendi alusel seadmega.

Kasutage tarvikute ja kulu- ning varuosade puhul ainult originaalosi. Varuosi saate oma edasimüüjalt.

Edastage tellimuste korral meie artiklinumbrid ja seadme tüüp ning ehitusaasta.

TÄHELEPANU

Seade ja pakendusmaterjalid pole laste mänguasjad! Lapsed ei tohi plastkottide, kilede ja väikeste detailidega mängida! Valitseb allaneelamis- ja lämbumisoht!

9. Ülesehitus / Enne käikuvõtmist

TÄHELEPANU!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

Ülesehitus

Kiiik (9) (joon. 4 - 8)

Pange kaitseplekk (paremal) (18) väliskülje kinnitusel ja saeketta kaitse 1 (20) sisekülje kinnitusel kohale. Fikseerige mõlemad plekkosad kolme lapikpeakruvi ja mutriga (A1). Kinnitage kaitseplekk (18) kuuskantpoltide ja mutritega (A2) kiige külge. (joon. 4 - 5) Korrake seda protseduuri, et monteerida kaitseplekk (vasakul) (19) ja saeketta kaitse 2 (21). (joon. 6 - 7) Pange käepide (10) kiige vasakul küljel kohale ja kruvige see silinderpeapoltide ning mutritega (B1) kinni. (joon. 8)

Tagasitõmbevedru (11) ja fiksaatorhoob (11a) (joon. 9)

Pange tagasitõmbevedru (11) kiigekandmiku siseküljel ja fiksaatorhoob (11a) välisküljel kohale ja kinnitage need silinderpeapoldi ning mutriga (D) kinni. Ärge pingutage polti liiga tugevasti kinni, et saate fiksaatorhooba (11a) veel kergelt liigutada.

Lüliti-pistiku kombinatsioon (3) (joon. 10)

Kinnitage lüliti-pistiku kombinatsioon kandmiku (5) tagaküljel ristpeakruvide ja mutritega (C).

Ristivarb (6) (joon. 11)

Pange kandmik (5) püsti ja paigaldage ristvarvad. Ristivarva üks külg monteeritakse kandmiku siseküljele (mootorikülg). Fikseerige ristvarvad eelnevalt kuuskantpoldi ja mutriga (E1).

Pange nüüd kikk kandmiku „kiigeküljele". Ristivarvateine külg paigaldatakse nüüd kandmiku välisküljele. Kruvige ristivarb ja kikk kandmikul (5) kuuskantpoltidega (E2) kinni.

Pingutage seejärel ka polt (E1) kinni.

Saeketta kaitse ja saeketas (joon. 12 - 15)

Pange saeketta kaitse (2) pildil 12 kujutatud viisil kohale. Fikseerige see kolme lätispeakruvi ja mutriga (F1) saeketta kaitsme ülemise osa külge. Fikseerige saeketta kaitsme alumine külg lätispeakruvi ja mutriga (F2).

Pistke nüüd äärik (24) mootori (4) võllile.

Pange saeketas (23) äärikul (24) kohale, pöörake tähelepanu sellele, et saeketta hambad näitavad õigesse suunda. Seejärel pange äärik (22) kohale ja fikseerige kogu sõlm kuuskantmutriga (G).

Pingutage kuuskantmutter (G) kaasoleva montaažitööriistaga (25) joon. 14 näidatud viisil.

Pange saeketta kaitse (14) kohale ja fikseerige see ristpeakruvidega (G).

Kiige püstiseadmine (9) (joon. 16 - 18)

Eemaldage alguses vedrusplint (16a) ja alusseib, hoidke neid esmalt oma käes. Seadke nüüd kikk (9) püsti, pöörake tähelepanu sellele, et tagasitõmbevedru ei lendaks välja. Pistke tagasitõmbevedru varras läbi selleks ette nähtud ava. Lõpuks fikseerige tagasitõmbevedru eelnevalt väljavõetud vedrusplindiga. Kinnitage seejärel kett (12) kuuskantpoldiga (11) (joon. 16).

Fikseerige juhik (17a) selleks ette nähtud keermevard iselukustuva mutriga (I2).

Lõpuks monteerige kaitseplekk (17) ja kinnitage see kahe ristpeakruviga (J).

Kaitseseadis (7) (joon. 19)

Monteerige kaitseseadis joon. 19 kujutatud viisil. Kaitseseadise hoidikutel tulevad kolme avasse rõngaspuksid sisse. Fikseerige kaitseseadis seejärel kolme poldiga (K).

Kiigepikendus (16) (joon. 20)

Pistke kiigepikendus (16) kiige VASAKUL küljel avasse ja joondage nii välja, et küttepuit toetub korralikult vastu. Seejärel fikseerige kiigepikendus tiibpoldiga.

Pikipiiraja (15) (joon. 21)

Kruvige tiibpolt (8) selleks ette nähtud positsiooni kiige paremal küljel (kui see pole juba valmiskujul monteeritud).

See tiibpolt on ette nähtud piiraja (15) fikseerimiseks oma positsioonis.

Enne käikuvõtmist

Sisse-väljalüliti (3) (joon. 1)

Sisselülitamine

Vajutage rohelist nuppu I

Väljalülitamine

Vajutage punast nuppu O

10. Käikuvõtmine

Järgige enne käikuvõtmist ohutusjuhiseid.

Kõik kaitse- ja abiseadised peavad olema monteeritud. Kontrollige kiigesüdamikku kulumise suhtes ja vahetage vajaduse korral välja. Etteandelaud peab automaatselt lähteasendisse tagasi minema. Kontrollige saeketast laitmatu kinnituse ja õige tõusu suuna suhtes. Viige ümbervarustus-, seadistus-, mõõtmis- ja puhastustöid läbi ainult seisatud mootori korral. Tõmmake võrgupistik välja ja oodake ära pöörleva tööriista seiskumine. Saag on konstrueeritud eranditult kuttepuidu ristilõikamiseks. Puidu läbimõõdust sõltumatult tohib kiigele asetada ainult ühe tüki.

• Ei tohi saagida korraga mitut puutükki või punti; tekib vigastusoht!
• Kaardus puutükid asetage etteandelauale nii, et väljapoole kaardunud pool on saeketta suunas.
• Pöörake tähelepanu sellele, et masin seisab seisustabiilsel kõval pinnal.

Saagimine

1. Lülitage masin sisse. 2. Oodake ära, kuni saeketas on saavutanud täispöörded. 3. Pange puit kiige sisse. 4. Haarake mõlema käega kiige käepidemetest kinni ja juhtige see ühtlaselt saeketta juurde, sellega antakse saeketas vabaks. 5. Avaldage saagimisel kiigele ainult nii palju survet, et saeketta pöördearv ei lange. 6. Eemaldage lõikepuit kiigest pärast seda, kui see on jälle lähteasendisse tagasi pöördunud ning saeketas on kinni kaetud. Pange alles siis järgmine puu peale.

Tähelepanu!

Ärge jätke masinat käitamise ajal järelevalveta. Lülitage masin välja, kui ei töötata edasi, ja tõmmake võrgupistik välja.

Elektrühendus

Installeeritud elektrimootor on kaitsevalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele.

Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad nendele eeskirjadele vastama.

Kahjustatud elektrühendusjuhe

Elektrühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise tõttu.
• Praod isolatsiooni vananemise tõttu.

Selliselt kahjustatud elektrühendusjuhtmeid ei tohi kasutada ja on isolatsioonikahjustuste tõttu eluohtlikud.

Kontrollige elektrühendusjuhtmed regulaarselt kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe võrku ühendatud.

Elektrühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H07RN-F ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga kohustuslik.

Ühefaasilise vahelduvvoolumootori puhul soovitame me suure käivitusvooluga (alates 3000 vatti) masinatele C 16A või K 16A kaitset!

11. Puhastamine

Tähelepanu!

Tömmake enne kõiki puhastustöid võrgupistik välja. Me soovitame seadet vahetult pärast igakordset kasutamist puhastada.

Puhastage seadet regulaarselt niiske lapi ja vähese märgseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pidage silmas, et seadme sisemusse ei saaks vett sattuda.

12. Transportimine

Seadke kiik transpondiasendisse ja kindlustage see fiksaatorhoovaga.

Kuna kõnealune saag ei oma transpordirattaid, siis puudub edasine võimalus saagi üksinda transportida. Transportimiseks vajatakse kahte inimest. Haarake saest kinni ainult aluskandmikust, sest muidu valitseb oht, et ketassael seaduvad mõned osad paigast.

13. Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, külmumiskindlas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30 °C vahel. Katke elektritööriist kinni, et seda tolmu või niiskuse eest kaitsta.

Säilitage käsitsemisjuhendit tööriista juures.

14. Hooldus

Tähelepanu!

Tömmake enne kõiki hooldustöid võrgupistik välja.

Elektrialase varustuse ühendamist

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Saeketta vahetamine (joon. 22 - 27)

1. Tömmake pistik pistikupesast välja! 2. Oodake ära seiskumine ja laske maha jahtuda. 3. Seadke kiik transpondiasendisse ja fikseerige saag selles positsioonis fiksaatorhoovaga. 4. Eemaldage kaitseplekk (17). 5. Vabastage mutter (12) juhikult (17a).

6 Keerake nüüd juhik (17a) keermetihvtist välja. 7 Vabastage kett (12). 8 Eemaldage vedrusplint (17a) tagasitõmbevedrult (11). 9 Vabastage fiksaatorhoob ja hoidke seejuures kiike kinni, et see ei saaks alla kukkuda ning tagasitõmbevedru kontrollimatult välja hüpata. 10 Kallutage kiike ettevaatlikult tahapoole ja pange see maapinnale maha. 11 Eemaldage saeketta kaitse (14) (joon. 25). 12 Vabastage kuuskantmutter (G) kaasasoleva montaažitööriistaga (25) (joon. 26). 13 Eemaldage ärik (22). 14 Võtke saeketas ettevaatlikult maha. Kandke selleks kaitsekindaid. (Tähelepanu, vigastusoht!) 15 Puhastage enne uue saeketta sissepanemist ärik lapiga või pintsliga. 16 Pange saeketas ja ärik taas sisse ning pingutage kuuskantmutter (G) jälle tugevasti kinni. 17 Pange seade vastupidises järjekorras jälle kokku. 18 Tehke kiige talitluskontroll.

Tähelepanu!

Pöörake saeketta sisestamisel tähelepanu õigele töösuunale.

Küsimuste korral esitage palun järgmised andmed:

• mootori vooluliik
• masina tüübisildi andmed
• mootori tüübisildi andmed

Hooldusteave

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguid järgmistel detailidel ning neid detaile käsitletakse kulumaterjalina.

Kuluosad: saeleht, sadula kinnitus – ei pruugi tingimata tarnekomplektiga kaasas olla!

15. Rikete kõrvaldamine

Järgmine tabel näitab vigade sümptomeid ja kirjeldab nende kõrvaldamise abinõusid, kui Teie masin ei tööta ükskord õigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja kõrvaldada, siis pöörduge teenindustöökotta.

Rike	Vöimalik pöhjus	Abinõu
Saeketas vabaneb pärast mootori ∀jalulitamist	Kinnitusmutter liige nõrgalt kinni pingutatud	Pingutage paremkeermega kinnitusmutter kinni
Mootor ei käivitu	Vörgukaitse rivist ∀ljas	Kontrollige võrgukaitset
	Pikendusjuhe defektne	Vahetage pikendusjuhe ∀lja
	Ühendused mootoril või lülil pole korras	Laske elektrispetsialistil kontrollida
	Mootor või lüliti defektne	Laske elektrikul kontrollida
Mootori vale põörlemissuund	Kondensaator defektne	Laske elektrispetsialistil kontrollida
	Valeühendus	Laske elektrispetsialistilseinapistikupesa polaarsust muuta
Mootoril puudub võimsus, kaitse rakendub	Pikendusjuhtme ristlõige ebapiisav	Vt elektrühendust
	Ülekoormus nüri saeketta tõttu	Vahetage saeketas
Põlemisjälèd lõikeppinnal	Nüri saeketas	Teritage saeketas, vahetage ∀lja
	Vale saeketas	Vahetage saeketas ∀lja

16. Utiliseerimine ja taaskasutus

Seade paikneb pakendis, et transpordikahjustusi vältida. Pakend on toorainest ja seega taaskasutatav või saab selle tooraineringlusse tagasi suunata. Seade ja selle tarvikud koosnevad erinevatest materjalidest nagu nt metallist ning plastmassidest. Suunake defektsed koostedetailid erijäätmete utiliseerimisse. Küsige erialakauplusest või vallavalitsusest järele!

Vanad seadmed ei kuulu olmeprügisse!

Sümbol viitab sellele, et antud toodet ei tohi kasutatud elektri- ja elektroonikaseadmete direktiivi (2012/19/EL) ning siseriiklike seaduste kohaselt utiliseerida koos olmeprügiga. Kõne

alune toode tuleb selleks ettenähtud kogumispunktis ära anda. See võib toimuda nt tagastamisega sarnase toote ostmisel või kasutatud elektri- ja elektroonikaseadmeid taaskäitlevas pädevas kogumispunktis äraandmisega. Asjatundmatu ümberkäimine kasutatud seadmetega võib potentsiaalselt ohtlike ainete tõttu, nagu need sageli kasutatud elektri- ja elektroonikaseadmetes sisalduvad, keskkonnale ning inimeste tervisele negatiivset mõju avaldada. Lisaks annate toote asjakohase utiliseerimisega oma panuse loodusressursside efektiivsesse kasutusse. Kasutatud seadmete kogumispunktide kohta saate informatsiooni kohalikust linnavalitsusest, avalik-õiguslikest utiliseerimisasutustest, kasutatud elektri- ja elektroonikaseadmete utiliseerimisega tegelevatest asutustest või oma prügiveoettevõttest.

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja kõik õigused garantii nimetatud vea tõttu. Õige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja kõik need osad, mis nimetatud aja jooksul

peaks muutuma kasutuskõlbmatuks materjali- või tootmisvea tõttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantii LV
