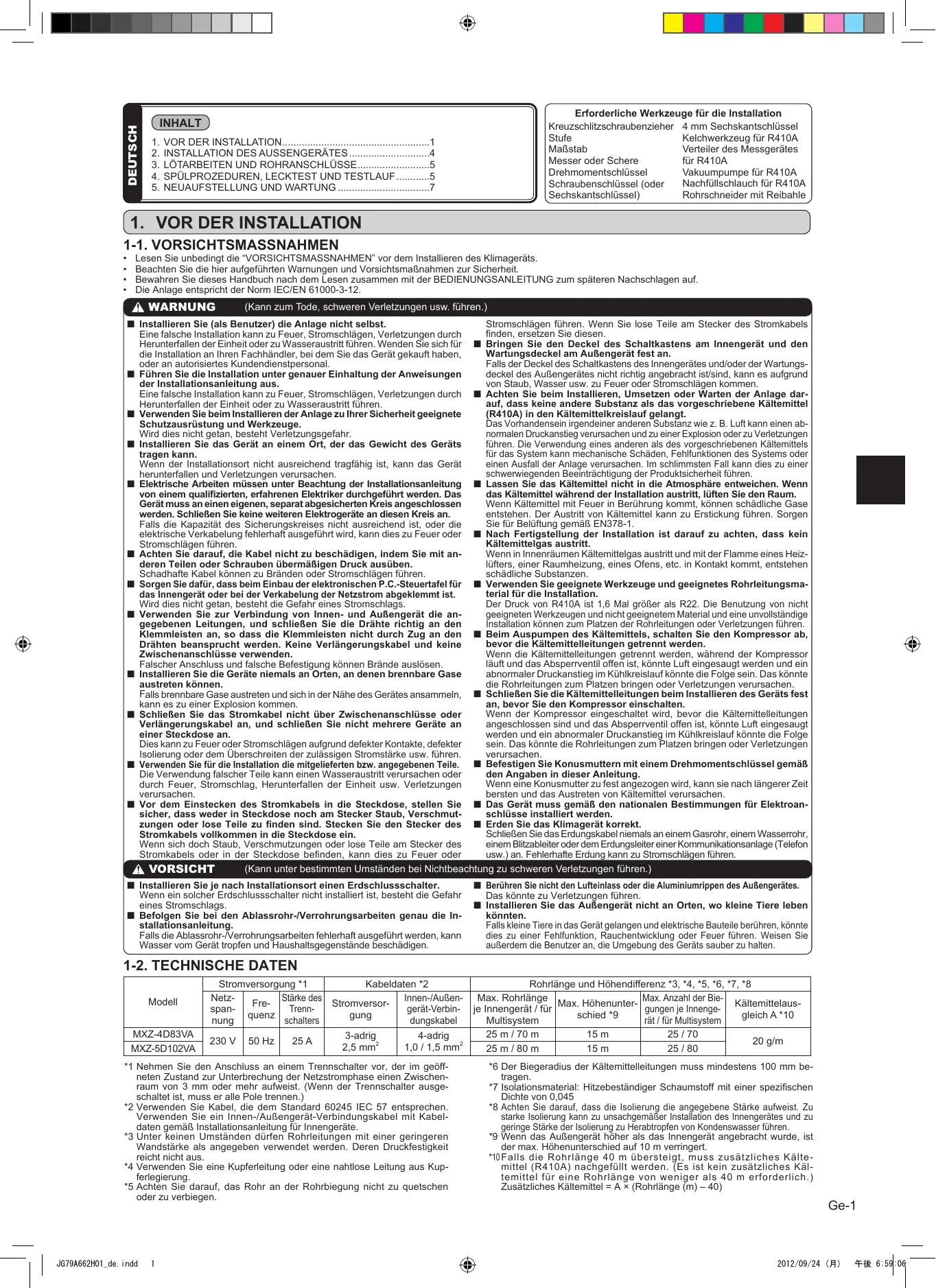

BEDIENUNGSANLEITUNG MXZ-4D83VA MXZ-5D102VA MITSUBISHI ELECTRIC

Übersetzung des Originals

Installationsanleitung

• These Installationsanleitung gilt nur für die Installation des Außergerätes. Zur Installation des Innengeräts siehe die Installationsanleitung für Innengeräte.

1. VOR DER INSTALLATION 1
2. INSTALLATION DES AUSSENGERÄTES 4
3. LÖTARBEITEN UND ROHRANSCHLUSSE
4. SPULPROZEDUREN, LECKTEST UND TESTLAUF...5
5. NEUAUFSTELLUNG UND WARTUNG 7

Erforderliche Werkzeuge für die Installation

Kreuzschlitzschraubenzieher
Stufe
Maßstab
Messer oder Schere
Drehmomentschlüssel
Schraubenschlüssel (oder
Sechskantschluss)

4 mm Sechskantschlussel
Kelchwerkzeug für R410A
Verteiler des Messgerätes
fur R410A
Vakuumpumpe für R410A
Nachfüllschlauch für R410A
Rohrschneider mit Reibahle

1. VOR DER INSTALLATION

1-1. VORSICHTSMASSNAHMEN

• Lesen Sie unbedingt die "VORSICHTSMASSNAHMEN" vor dem Installieren des Klimagerats.
• Beachten Sie die hier aufgeführten Warnungen und Vorsichtsmaßnahmen zur Sicherheit
  Bewahren Sie theseus Handbuch nach dem Lesen zusammen mit der BEDIENUNGSPANLEITUNG zum späteren Nachschlagen auf
  Die Anlage entspricht der Norm IEC/EN 61000-3-12.

WARNING (Kann zum Tode, schweren Verletzungen usw. führen.)

■ Installieren Sie (als Benutzer) die Anlage nicht selbst. Eine falsche Installation kann zu Feuer, Stromschlagen, Verletzungen durch Herunterfallen der Einheit oder zu Wasseraustritt führen. Wenden Sie sich für die Installation an ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder an autorisiertes Kundendienstpersonal.
Führn Sie die Installation unter genauer Einhaltung der Anweisungen der Installationsanleitung aus.

Eine falsche Installation kann zu Feuer, Stromschlagen, Verletzungen durch Herunterfallen der Einheit oder zu Wasseraustritt führen.

• Verwendten Sie beim Installierten der Anlage zu ihrer Sicherheit geeignete Schutzausrüstung und Werkzeuge.
  Wird dies nicht getan, besteht Verletzungsgefahr.
  Installieren Sie das Gerät an einem Ort, der das Gewicht des Geräts tragen kann.

Wenn der Installationsnicht ausgeichend tragfähig ist, kann das Gerätherunterfallen und Verletzungen verursachen.

■ Elektrische Arbeitsmen müssen unter Beachtung der Installationsanleitung von einem qualifizierten, erfolhrenen Elektriker durchgeführten werden. Das Gerät muss an einen eigenen, separat abgeschicherten Kreis angeschlossen werden. Schließen Sie keine weiteren Elektrogeräte an diesen Kreis an. Falls die Kapazität des Sicherungskreises nicht ausreichend ist, oder die elektrische Verkabelung feHLerhaft ausgefuhr wird, kann dies zu Feuer oder Stromschlagen führen.
Achten Sie darauf, die Kabel nicht zu beschädigen, indem Sie mit anderen Teilen oder Schrauben übermögen Druck ausüben. Schadhafte Kabel konnen zu Bränden oder Stromschägen führen.
Sorgen Sie dafur, dass beim Einbau der elektronischen P.C.-Steuertaf für das Innengerät oder bei der Verkabelung der Netzstrom abgeklemmt ist. Wird dies nicht getan, besteht die Gefahr eines Stromschlags.
■ Verwendten Sie zur Verbindung von Innen- und Außererat die angegebenen Leitungen, und schlieben Sie die Drähte richtig an den Klemmleisten an, so dass die Klemmleisten nicht durch Zug an den Drähten beansprucht werden. Keine Verlängerungskabel und keine Zwischenanschlüsse verwenden.

Falscher Anschluss und falsche Befestigung konnen Brände auslösen.

Installieren Sie die Geräte niemals an Orten, an denen brennbare Gase austreten konnen.
Falls brennbare Gase austreten und sich in der Höhe des Gerätes ansammeln, kann es zu einer Explosionkommen.
■ Schlieben Sie das Stromkabel nicht über Zwischenanschlüsse oder Verlangerungskabel an, und schreiben Sie nicht mehrere Geräte an einer Steckdose an.
Dies kann zu Feuer oder Stromschlagen aufgrund defektor Kontakte, defektor Isolierung oder dem Überschreiben den zulässigen Stromstarke usw. führen.
■ Verwenden Sie für die Installation die mitgelieferten bzw. angegebenen Teile. Die Verwendung falscher Teile kann einen Wasseraustritt verursachen oder durch Feuer, Stromschlag, Herunterfallen der Einheit usw. Verletzungen verursachen.
Vor dem Einstecken des Stromkabels in die Steckdose, stellen Sie sicher, dass weder in Steckdose noch am Stecker Staub, Verschmutzungen oder lose Teile zu finden sind. Stecken Sie den Stecker des Stromkabels vollkommen in die Steckdose ein.
Wenn sich noch Staub, Verschmutzungen oder lose Teile am Stecker des
Stromkabels oder in der Steckdose befinden, kann dies zu Feuer oder

A VORSICHT

(Kann unter bestimmen Umständen bei Nichtbeachtung zu schweren Verletzungen führen.)

■ Installieren Sie je nach Installationsort einen Erdschlusschalter. Wenn ein solcher Erdschlusschalter nicht installiert ist, besteht die Gefahr eines Stromschlags.
Befolgen Sie bei den Ablassrohr-/Verrohrungsarbeiten einzel die Installationsanleitung.

Falls die Ablssrohr-/Verrohrungsarbeiten fehlerhaft ausgeführten werden, kann Wasser vom Gört auftungen und Haushaltsgegenstände beschädigten.

Stromschlagen führen. Wenn Sie lose Teile am Stecker des Stromkabels finden, ersetzen Sie diesen.
Bringen Sie den Deckel des Schaltkastens am Innengerät und den Wartungsdeckel am Außererat fest an.

Falls der Deckel des Schaltkastens des Innengerätes und/oder der Wartungsdeckel des Außerengerätes nicht richtig angebracht ist/sind, kann es aufgrund von Staub, Wasser usw. zu Feuer oder Stromschlagen kommt.
Achten Sie beim Installieren, Umsetzen oder Warten der Anlage darauf, dass keine andere Substanz als das vorgeschriebene Kätemittel (R410A) in den Kätemittelkreislauf gelangt.

Das Vorhandseinir ergendeiner anderen Substanze wie z. B. Luft kann einen abnormalen Druckanstieg verursachen und zu einer Explosion oder zu Verletzungen führen. Die Verwendung eines anderen als des vorschriebenen Käfmettels für das System kann Mechanische Schäden, Fehlfunktionen des Systems oder einen Ausfall der Anlage verursachen. Im schlimmsten Fall kann this zu einer schwerwiegenden Beeinträchtigung der Produktssicherheit führen.

■ Lassen Sie das Kältemittel nicht in die Atmosäre entweichen. Wenn
das Kältemittel während der Installation austritt, luften Sie den Raum. Wenn Kältemittel mit Feuer in Berührung kommt, können schädliche Gase entstehen. Der Austritt von Kältemittel kann zu Erstickung führen. Sorgen Sie für Belüfung gemäß EN378-1.
Nach Fertigstellung der Installation ist darauf zu achten, dass kein Kalitemittelgas austritt.

Wenn in Innernräumen Kältemittelgas austritt und mit der Flammme eines Heizluften, einer Raumheziehung, eines Ofens, etc. in Kontakt kommt, entstehen schädliche Substanzen.

• Verwendten Sie geeignete Werkzeuge und geeignetes Rohrleitungsmaterial für die Installation.
  Der Druck von R410A ist 1,6 Mal größter als R22. Die Benutzung von nicht geeigneten Werkzeuge und nicht geeignetem Material und eine unvollständige Installation können zum Platzen der Rohrleitungen oder Verletzungen führen.
  ■ Beim Auspumpen des Kältemittels, schalten Sie den Kompressor ab, bevor die Kältemittelleitungen getrennt werden.
  Wenn die Kältemittelleitungen getrennt werden, während der Kompressor lauf und das Absperventil offen ist, konnte Luft eingesaugt werden und ein abnormaler Druckanstieg im Kühlkeislauf könnte die Folge sein. Das konnte die Rohrleitungenz zum Platz bringen oder Verletzungen verursachen.

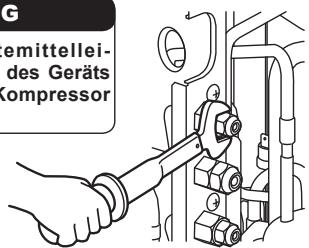

  Schließen Sie die Kättemittelleitungen beim Installieren des Geräts fest an, bevor Sie den Kompressor eingehalten.
  Wenn der Kompressor eingeschaltet wird, bevor die Kältemittelleitungen angeschlossen sind und das Absperventil offen ist, konnte Luft eingesaugt werden und ein abnormaler Druckanstieg im Kühlkreislauf konnte die Folge sein. Das konnte die Rohrleitungen zum Platzen bringen oder Verletzungen verursachen.
  ■ Befestigen Sie Konusmuttern mit einem Drehmomentschlüssel gemäß den Angaben in dieser Anleitung.
  Wenne eine Konusmutter zu fest angezogen wird, kann sie nach längerer Zeit bersten und das Austreten von Käflemittel verursachen.
  Das Gerat muss gemäß den nationalen Bestimmungen für Elektroanschlüsse installiert werden.
  ■ Erden Sie das Klimagerät korrekt.
  Schlieien Sie das Erdungskabel niemals an einem Gasrohr, einem Wasserrohr, einem Blitzableiter oder dem Erdungsleiter einer Kommunikationsanlage (Telefon usw.) an. Fehlerhafte Erdung kann zu Stromschlagen führen.

■ Berühren Sie nicht den Luftinlass oder die Aluminiumrippen des Außereräte. Das konnte zu Verletzungen führen.
Installieren Sie das Außererat nicht an Orten, wo keine Tiere leben konnten.

Falls petite Tiere in das Gerät gelangen und elektrische Bauteile berühren, konnte dies zu einer Fehlfunktion, Rauchentwicklung oder Feuer führen. Weisen Sie außerdem die Benutzer an, die Umgebung des Geräts sauber zu halten.

1-2. TECHNISCHE DATEN

Model	Stromversorgung *1			Kabeldaten *2		Rohränge und Höhendifferenz *3, *4, *5, *6, *7, *8
	Netz-spannung	Fre-quenz	Stärke des Trenn-schalters	Stromversor-gung	Innen-/Außen-gerät-Verbin-dungsskabel	Max. Rohränge je Innengerät / für Multisystem	Max. Hohenunter-schied *9	Max. Anzahl der Bie-gungen je Innenge-rät / für Multisystem	Kältemittelaus-gleich A *10
MXZ-4D83VA	230 V	50 Hz	25 A	3-adrig 2,5 mm²	4-adrig 1,0 / 1,5 mm²	25 m / 70 m	15 m	25 / 70	20 g/m
MXZ-5D102VA						25 m / 80 m	15 m	25 / 80

1 Nehmen Sie den Anschluss an einem Trennschalter vor, der im geöffnen Zustand zur Unterbrechung der Netzstromphase einen Zwischenraum von 3 mm oder mehr aufweist. (Wenn der Trennschalter ausgeschaltet ist, muss er alle Pole trennen.)
2 Verwenden Sie Kabel, die dem Standard 60245 IEC 57 entsprichen. Verwenden Sie ein Innen-/Außererat-Verbindungskabel mit Kabel-daten gemäß Installationsanleitung für Innengerate.
3 Unter keinen Umständen dürfen Rohrleitungen mit einer geringeren Wandstarke als angegeben verwendet werden. Deren Druckfestigkeit reicht nicht aus.
4 Verwenden Sie eine Kupferleitung oder eine nahtlose Leitung aus Kupferlegierung.
*5 Achten Sie daraufauf, das Rohr an der Rohrbegung nicht zu quetschen oder zu verlieben.

6 Der Biegeradius der Kältemittelleitungen muss mindestens 100 mm betragen.
7 Isolationsmaterial: Hitzebeständiger Schaumstoff mit einer spezifischen Dichte von 0,045
8 Achten Sie darauf, dass die Isolierung die angegebene Stärke aufweist. Zu stärke Isolierung kann zu unsachgemäßer Installation des Innigerates und zuigeriase Stärke der Isolierung zu Herabtropfen von Kondenswasser führen.
9 Wenn das Außengerät höher als das Innengerät angebracht wurde, ist der max. Höhenunterschied auf 10 m verringer.
*10 Falls die Rohränge 40 m übersteigt, muss zusätzliches Kältemittel (R410A) nachgefüllt werden. (Es ist kein zusätzliches Kältemittel für eine Rohränge von weniger als 40 m erforderlich.) Zusätzliches Kältemittel = A × (Rohränge (m) - 40)

1-3. AUSWÄHLEN OPTIONALER VERBINDUNGEN MIT VERSCHIEDENEN DURCHMESSERN

Wenn der Durchmesser des Anschlussrohs nicht mit der Anschlussgrobe am Außererat übereinstimmt, verwenden Sie die optionalen Verbindungen für verschiedene Durchmesser entsprechend der folgenden Tabelle.

(Einheit: mm (Zoll))

Anschlussgroße am Außererat			Optionale Verbindungen für verschiedene Durchmesser (Anschlussgroße am Außererat → Durchmesser des Anschlussrohrs)
MXZ-4D83VA	MXZ-5D102VA	Flüssig / Gas	6,35 (1/4) → 9,52 (3/8) : PAC-493PI 9,52 (3/8) → 12,7 (1/2) : MAC-A454JP 9,52 (3/8) → 15,88 (5/8) : PAC-SG76RJ 12,7 (1/2) → 9,52 (3/8) : MAC-A455JP 12,7 (1/2) → 15,88 (5/8) : MAC-A456JP Lesen Sie die Installationsanleitung des Innengerätes für den Durchmesser des Anschlussrohrs am Innengerät.
GERÄT A		6,35 (1/4) / 12,7 (1/2)
GERÄT B - D	GERÄT B - E	6,35 (1/4) / 9,52 (3/8)

1-4. WAHL DES INSTALLATIONSORTES

• Wahlen Sie einen Ort, an dem das Gerät keinem starken Wind ausgesetzt ist.
• Wahlen Sie einen Ort, an dem einGreater Luftstrom sichergestellt ist, der frei von Staub ist.
• An Orten, an denen Regen oder direktes Sonnenlicht bestmöglich vermieden werden können.
• Wahlen Sie einen Ort, an dem Nachbarn nicht durch Betriebsgeräusche oder heiße Luft gestört werden.
• Wahlen Sie einen Ort, an dem eine feste Wand oder eine feste Abstätzung vorhanden ist, um eine Verständigung von Betriebsgeräuschen und Vibrationen zu vermeiden.
• Wahlen Sie einen Ort, an dem nicht die Gefahr des Austritts brennbarer Gase besteht.
• Wenn Sie das Gerät anbringen, befestigen Sie die Fuße des Gerätes.
• Wahlen Sie einen Ort, an dem mindestens 3 m Abstand zu einer Fernseh- oder Radioantenne vorhanden sind. In Regionen mit schwachem Empfangssignal kann der Betrieb der Klimaanlage den Rundfunk- oder Fernsehempfang stören. In thisem Fall ist möglicherweise ein Veränder für das betroffene Gerät erforderlich.
  Installieren Sie die Anlage waagerecht.
• Installieren Sie die Anlage an einem Ort, wo keine Beeinträchtigung durch Schneefall oder verwehten Schnee gegeben ist. Bringen Sie in Gegen den starkem Schneefallitte ein Vordach, einen Sockel und/oder eine Abschirmungen an.

Hinweis:

Es ist ratsam, in der Näre des Außengerätes eine Rohrleitungsschleife einzurichten, um die von Dort übertragenen Vibrationen zu verringem.

Hinweis:

Beachten Sie die nachstehend beschriebenen Anweisungen beim Betrieb der Klimaanlage bei niedriger Außentemperatur.

• Installieren Sie das Außererat niemals an einem Ort, an dem die Luftinlass-/Auslassseite unmittelbar dem Wind ausgesetzt ist.
• Installieren Sie das Außererat so, dass die Luft einlassende zur Wand hin zeigt, um es vor Wind zu schätzen.
• Es wird empfohlen, auf der Luftauslassende des Außergenerates eine Abschirmung anzubringen, um es vor Wind zu schätzen.

Vermeiden Sie die folgenden Orte zur Installation, da es sonst zu Störungen der Klimaanlage kommt kann.

• Orte, an denen brennbare Gase ausströmen können.
• Orte, an denen viel Maschinenöl verwendet wird.
• Orte, an den Ölspritzer auftreten oder Oldunst vorhanden ist (z.B. Kuchenbereiche und Fabriken, in den Kunststoffe ihre Eigenschaften verändern und beschäftigt werden können).
• Orte mit salzhaltiger Luft (Meeresnähe).
• Orte, an welchen schwefelhaltige Gase auftreten, wie z.B. heiße Quellen.
• Orte, an denen Hochfrequenz- oder kabellose Geräte betriebenen werden.
• Orte, an denen große Mengen von flüchtigen organischen Verbindungen auftreten, einschließlich Phthalat-Verbindungen, Formaldehyd usw., die zu chemischer Spaltung führen können.

FREIRAUM UM DAS AUSSINGERÄT ERFORDERLICH

1. Hindernisse offen

Wenn sich keine Hindernisse vor oder auf beiden Seiten des Gerätes befinden, daß für das Gerät ein Installationsort gewählt werden, an dem sich über dem Gerät ein Hindernis befindet, solange die in der Abbildung darge-stellen Abstände eingehalten werden.

3. Hindernisse nur vorne (Ausblasseite)

Wenn sich ein Hindernis vor dem Gerät befindet wie in der Abbildung dargestell, muss über, hinter und auf beiden Seiten des Gerätes Freiraum sein.

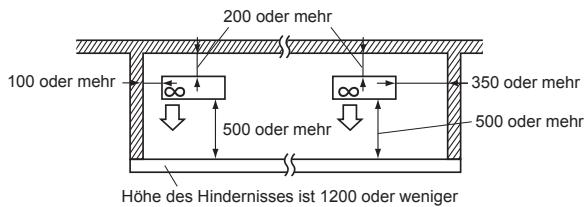

5. Hinderisse vorne, hinten und auf den Seiten

• Wenn Sie das Gerät an einem Ort installieren möchten, der von Wänden eingeschieden ist, wie z. B. bei einer Veranda, achtenden Sie darauf, wie abgebildet einen Abstand zu halten. Ansonsten kann die Klimaanlagenleistung nachlassen und sich der Stromverbrauch erhöhen.
• Installieren Sie bei unfzureichendem Luftstrom oder Gefahr eines kurzgeschlossenen Kreislaufs eine Auslassführung und stellen Sie sicher, dass ein ausreichender Abstand hinter dem Gerät vorhenden ist.
• Achten Sie bei der Installation von zwei oder mehr Geräten darauf, dass Sie die Geräte nicht hintereinander aufstellen.

2. Öffnung vorne (Ausblasseite)

Solange die in der Abbildung dargestellen Abstände eingehalten werden, darfas Gerä an Orten installiert werden, an denen sich Hindernisse hinter und auf beiden Seiten des Gerätes befinden. (Kein Hindernis über dem Gerät) 10

4. Hindernisse vorne und halten

Das Gerät kann verwendet werden, wenn eine optionale Ausblasfuhrung für Außengeräte (MAC-856SG) angebracht wird (aber auf beiden Seiten und oben muss eine Öffnung vorhanden sein).

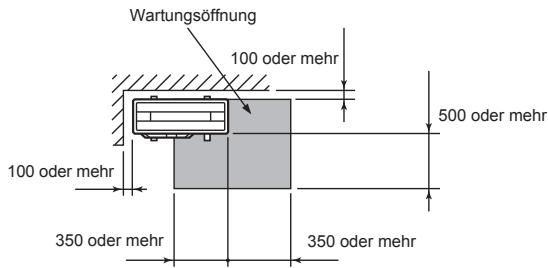

6. Wartungsöffnung

Lassen Sie einen Freiraum zu Service- und Wartungszwecken wie in der Abbildung dargestellt.

(Einheit: mm)

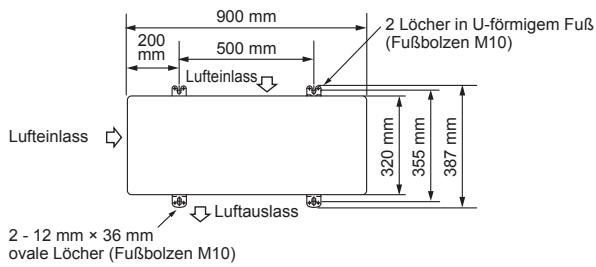

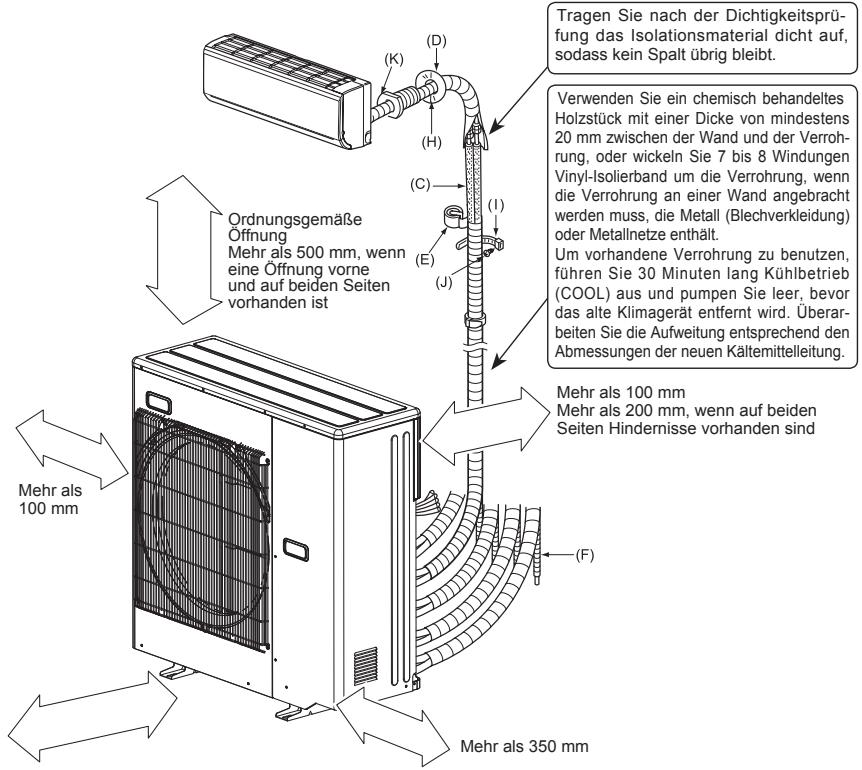

1-5. INSTALLATIONSZEICHNUNG

Ordnungsgemäß Öffnung
Mehr als 500mm ,wenn eine Öffnung hinter,
auf beiden Seiten und oben vorhanden ist

Vor der Installation überprüfen, dass die folgenden Teile vorhanden sind.

ZUBEHO

(1)

Ablaufstutzen

1

VOR ORT BEREITZUHALTENDE TEILE

(A)	Netz{kabel*}	1
(B)	Innen-/Außenergebnis-Verbindungskabel*	1
(C)	Anschlussrohr	1
(D)	Abdeckung der Wandüffnung	1
(E)	Rohrklebeband	1
(F)	Veränderung des Ablaufschauchs (oder Schlauch aus Weich-PVC, 15 mm Innendurchmesser oder Hart-PVC-Rohr VP16)	1
(G)	Kältemittelöl	Geringe Menge
(H)	Kitt	1
(I)	Rohrbefestigungsband	2 bis 7
(J)	Befestigungsschraube für (I)	2 bis 7
(K)	Wand durchbruchhülse	1
(L)	Schlauch aus Weich-PVC, 15 mm Innendurchmesser oder Hart-PVC-Rohr VP16 für Ablaufstutzen (1)	1

• Hinweis:

Verlegen Sie das Innen-/Außengerat-Verbindungskabel (B) und das Netzkabel (A) in mind. 1 m Enternung zum Fernsehantennenkabel.

Die "Anzahl" bei den Punkten (B) bis (K) in der obigen Tabelle bezieht sich auf das Innengerät.

Die Geräte müssen von autorisiertem Kundendienstpersonal gemäß örtlichen Vorschriften installiert werden.

Installation des Außergerätes

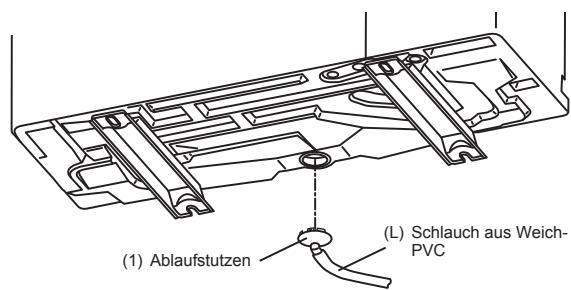

1-6. ABLAUFROHRE FÜR AUSSENGERÄT

Arbeiten an der Ablaufverrohrung nur vornehmen, wenn der Ablauf von einer Stelle aus erfolgt.

1) Die Ablaufrohre anbringen, bevor die Rohranschlüsse für die Innen- und Außergeräte erfolgen.
2) Den Schlauch aus Weich-PVC (L) I.D. 15 mm wie abgebildet anschließen.
3) Darauf achten, dass die Ablaufrohre für leichten Abfluss mit einem Gefälde angebracht werden.

Hinweis:

Die Anlage waagerecht installieren.

Den Ablaufstutzen (1) nicht in kalten Bereichen verwenden. Der Abfluss kann einfrieren und den Ventilator zum Abschalten bringen.

Während des Heizens entsteht an der Außenanlage Kondenswasser. Den Installationsort so wahlen, dass das Außererat und/oder der Boden nicht durch Ablaufwasser feucht werden oder durch gefrorenes Ablaufwasser beschädigt werden kann.

2. INSTALLATION DES AUSSENGERÄTES

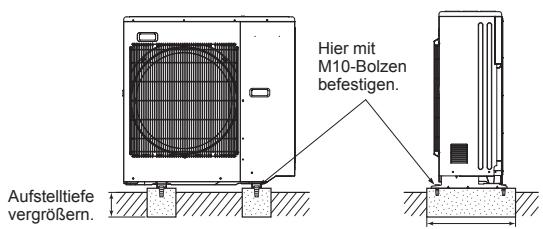

2-1. AUFSTELLEN DES GERÄTES

• Bei Aufstellung des Gerätes darauf aufchten, dass die Beine des Gerätes verschraubt werden.
• Darauf achen, dass das Gerät fest und sicher aufgestellt wird und gewährleistet ist, dass es bei einem Erdbeben oder einem starken Windstoß nicht umfallen kann.

• Beziehen Sie sich für das Betonfundament auf die Abbildung rechts.

• Verwenden Sie den Ablaufstutzen und die Ablaufkappen nicht in einem kalten Bereich. Das Ablaufwasser konnte einfrieren und bewirken, dass das Geblase stoppt.

Breitevergroßern.

(Einheit: mm)

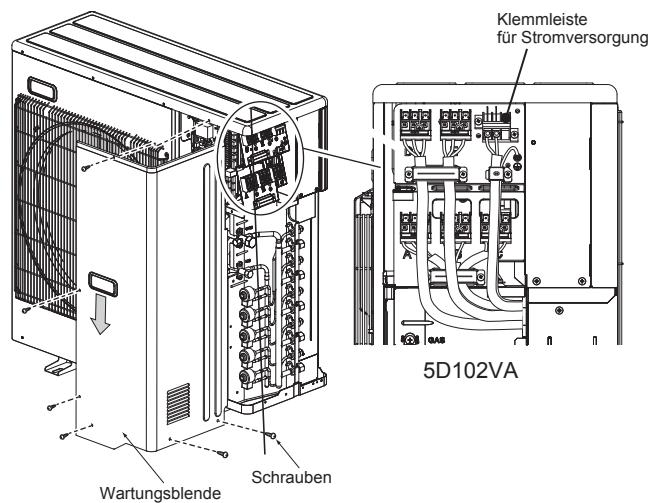

2-2. ANSCHLUSSKABEL FÜR AUSSENGERÄT

1) Die Wartungsblende abnehmer.
2) Schraube an der Klemmleiste lösen und das vom InnengerätCOMMende Innen-/Außergerät-Verbindungskabel (B) richtig an die Klemmleiste anschließen. Dabei auf die richtige Verkabelung achten. Den Draht sicher in der Klemmleiste befestigen, so dass der Draht nirgendwo blank liegt und keine außeren Kräfte auf den Verbindungsbereich der Klemmleiste wirken können.
3) Die Klemmenschrauben fest anziehen, um ein Lösen zu vermeiden. Nach dem Festziehen leicht an den einzelnen Drahten ziehen, um sicherzustellen, dass sie sich nicht bewogen halten.
4) Die Schritte 2) und 3) bei allen Innengerat ausführten.
5) Das Netzkabel (A) anschließen.
6) Das Innen-/Außengerät-Verbindungskabel (B) und das Netzkabel (A) mit den Kabelklemmen befestigen.
7) Die Wartungsblende vollständig schlieben. Darauf achten, dass 3-2. ROHRVERBINDUNG ausgeführrt wurde.

• Nach Anschluss des Netzkabels (A) und des Innen-/Außingerät-Verbindungskabels (B) darauf aufachten, beide Kabel mit Kabelklemmen zu befestigen.

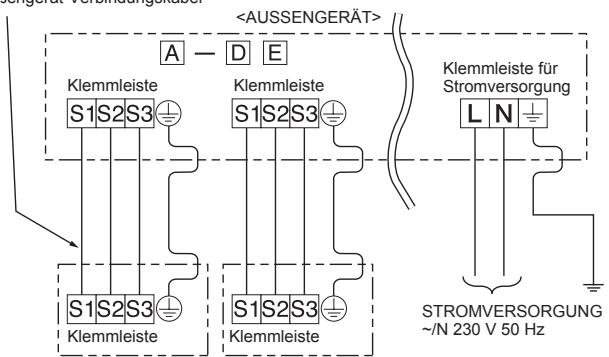

Anschlussreihenfolge

Die Anschlusse der Klemmleiste in der folgenden Reihenfolge ausfuhrn.

A→B→C→D→E→P E Einheit nur bei 5D102VA

Innen-/AuBengerat-Verbindungskabel

E Einheit nur bei 5D102VA

• Beim Befestigen der Kabel und/oder Drähte am Anschlussblock darauf auf achten, dass jeder Schraube in ihre entsprechende Klemme eingeschraubt ist.
• Führer Sie die Erdungsleitung etwas länger aus als die übrigen. (Mehr als 35 mm)
• Lassen Sie die Anschlusskabel für zukünftige Wartungszwecke etwas länger als erforderlich.

3. LÖTARBEITEN UND ROHRANSCHLÜSSE

3-1. KELCHEN

1) Schneiden Sie das Kupferrohr sachgemäß mit einem Rohrschneider ab. (Abbildung 1, 2)
2) Entfernen Sie sorgfältig alle Grate vom abgeschnittenen Rohrquerschnitt. (Abbildung 3) Halten Sie während der Entfernung der Grate das Kupferrohr nach unten, damit keine Späne in das Rohr fallen.
3) Entfern den Sie die an Innen- und Außererat angebrachten Konusmuttern und bringen Sie die nach dem vollständigen Entgraten am Rohr an. (Nach dem Kelchen können die Überwurfmuttern nicht mehr an den Rohren angebracht werden.)
4) Kelchen (Abbildung 4, 5). Achten Sie darauf, dass das Kupferrohr die in der Tabelle angegebenen Abmessungen einhalt. Wahlen Sie A mm aus der Tabelle entsprechend dem ausgewählten Werkzeug.
5) Prufen

• Vergleichen Sie die Kelcharbeit mit Abbildung 6.
• Schneiden Sie den aufgeweiteten Bereich ab und führen Sie die Kelcharbeit nochmals aus, wenn Sie einen Fehler in der Kelchung finden.

Rohrdurch-messer (mm)	Mutter(mm)	A (mm)			Anzugsmoment
		Klemm-werkzeug für R410A	Klemmwer-kzeug für R22	Flügelmut-ternwerk-zeug für R22	N·m	kgf·cm
Ø6,35 (1/4")	17	0 - 0,5	1,0 - 1,5	1,5 - 2,0	13,7 - 17,7	140 - 180
Ø9,52 (3/8")	22				34,3 - 41,2	350 - 420
Ø12,7 (1/2")	26			2,0 - 2,5	49,0 - 56,4	500 - 575
Ø15,88 (5/8")	29				73,5 - 78,4	750 - 800

Kupferrohr Abbildung 1	Gut 90° gekippt ohneiben gratig Nicht gut gekippt uneben gratig Abbildung 2
Grate Kupferrohr Reibahle Rohr- schneider Abbildung 3	Kelchwerkzeng Klauentyp Flügelmuttertyp Abbildung 4
A Pressring Überwurfmutter Kupferrohr Abbildung 5	Glatt am gesamt- en Umfang Innenseite glänzt ohne Kratzer. Gleiche Länge am gesamten Umfang Abbildung 6

3-2. ROHRVERBINDUNG

1) Tragen Sie eine dūnne Schicht Kältemittelöl (G) auf die Konusenden der Rohre und die Rohranschlüsse des Außengerätes auf. Tragen Sie kein Kältemaschinenöl auf die Schraubengewinde auf. Zu starkes Anziehen der Schrauben kann diese beschädigten.
2) Richten Sie die Rohrmitte auf die Rohranschlüsse des Außengerätes aus, undziehen Sie die Konusmutter 3 bis 4 Umdrehungen von Hand an.
3) Ziehen Sie die Konsummutter mit einem Drehmometenschlüssel gemäß den Angaben in der Tabelle fest.

• Durch ein zu festen Anziehen kann die Konusmutter beschadigt werden und als Folge Kältemittel austreten.
• Umwickeln Sie die Rohre mit Isolierung. Bei direktem Kontakt mit den cloßen Rohren besteht die Gefahr von Verbrennungen oder Erfrierungen.

3-3.ISOLATION UND BANDUMWICKLUNG

1) Decken Sie die Rohrverbindungen mit Rohrisolation ab.
2) Isolieren Sie an der Außenseite gründlich alle Rohrteile und auch die Ventile.
3) Umwickeln Sie ab dem Einlass des Außergerätes mit Verrohrungsband (E).

• Sichern Sie das Ende des Verrohrungsbandes (E) mit Band (mit hinzugefugtem Klebstoff).
• Falls die Verrohrung durch die Decke, einen Schrank oder einen Raum mit hoher Temperatur und Luftfeuchtigkeit gefuhrt werden muss, verwenden Sie zusätzliche Isolation (im Fachhandel erhältlich), um Kondensation zu vermeiden.

WARNING

Schlieben Sie die Kaltemittelleitungen beim Installieren des Gerats fest an, bevor Sie den Kompressor einschalten.

A VORSICHT

Darauf achten, dass die Mutter nicht verwendeter Anschlüsse fest angezogen sind.

4. SPULPROZEDUREN, LECKTEST UND TESTLAUF

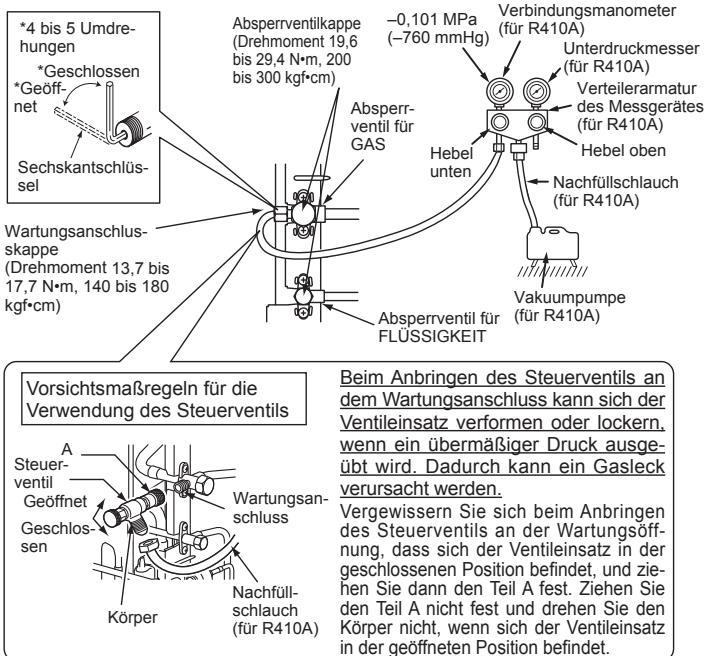

4-1. SPÜLPROZEDUREN UND LECKTEST

1) Nehmen Sie die Wartungsanschlusskappe des Absperventils an der Seite des Gasrohres des Außererätes ab. (Die Absperventile sind ab Werk vollständig geschlossen und ihre Kappen sind angebracht.)
2) Verbinden Sie das Unterdruckmesser-Rohrverzwegungsventil und die Vakuumpumpe mit dem Wartungsanschluss des Absperrventils an der Gasrohr-Sections des Außergerätes.
3) Schalten Sie die Vakuumpumpe ein. (Für länger als 15 Minuten laufen halten.)
4) Überprüfen Sie den Unterdruck mit dem Unterdruckmesser-Rohrverzweigungsventil und schließen Sie danach das Unterdruckmesser-Rohrverzweigungsventil; Schalten Sie anschließend die Vakuumpumppe aus.
5) Belassen Sie sie für ein bis zwei Minuten in thisem Zustand. Achten Sie darauf, dass der Zeiger des Unterdruckmesser-Rohrverzweigungsventils in der gleichen Position verbleibt. Vergewissen Sie sich, dass der Unterdruckmesser einen Druck von -0,101MPa [Messer] (-760mmHg) anzeigt.
6) Nehmen Sie das Unterdruckmesser-Rohrverzweigungsventil schnell vom Wartungsanschluss des Absperventils ab.
7) Öffnen Sie alle Abspperrventile der Gas- und Flüssigkeitsrohrleitungen vollständig. Der Betrieb mit nicht vollständig geöffneten Ventilen sentk die Leistungsfähigkeit herab und führt zu Störungen.
8) Lesen Sie die Punkte 1-2. und fullen Sie die erforderliche Menge an Kätemittel nach. Achten Sie darauf, flüssiges Kätemittel langsam nachzufullen. Ansonsten kann die Zusammensetzung des Kätemittels in dem System verändert werden, wodurch die Leistung des Klimagerats beeinträchtigt wird.
9) Ziehen Sie die Kappe am Wartungsanschluss fest, um den Ursprungs-zustand wieder herzustellen.
10) Lecktes

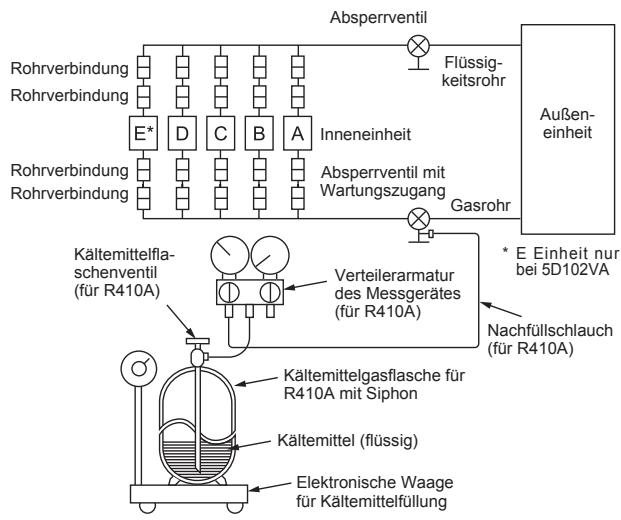

4-2. KÄLTEMITTELEINFÜLLUNG

Gasfüllung in Gerät vornehmen.

1) Die Gasflasche an den Wartunganschluss des Absperrventils anschließen.
2) Die Luft aus dem Rohr (bzw. Schlauch) von der Kältemittelflasche her ausblasen.
3) Die vorgeschriebene Kältemittelmenge nachfüllen, während die Klimaanlage im Kühlbetrieb arbeitet.

Hinweis:

Beim Nachfüllen von Kältemittel die für den Kältemittelkreislauf angegebene Menge einhalten.

VORSICHT:

Beim Nachfüllen von Kältemittel in das Kühlsystem darauf auf acht den, dass sich das Kältemittel in flüssigem Zustand befindet. Falls sich das Kältemittel während des Nachfüllens im gasförmigen Zustand befindet, kann sich die Zusammensetzung des Kältemittels im System verändern und den normalen Betrieb der Klimaanlage beeinträchtigen. Um zudem ein Blockieren des Kompressors zu verhindern, muss das flüssige Kältemittel langsam nachgeführt werden.

Bei kaltem Wetter den Gaszylinder mit warmem Wasser (unter 40^ ) anwärmen, um den hohen Druck des Gaszylinders bezubehalten. Auf keinen Fall jedoch eine offene Flamme oder Dampf verwenden.

4-3. VERRIEGELUNG DER BETRIEBSART DES KLIMAGERÄTES (Kühlen, TROCKNEN, HEIZEN)

• Funktionsbeschreibung:
  Mit dieser Funktion, sobald die Betriebsart auf COOL/DRY (Kühlen/Trocknen) oder HEAT (Heizen) verriegelt ist, arbeitet das Klimagerät nur noch in this sem Modus.
• Es ist eine Einstellungsänderung erforderlich, um diese Funktion zu aktivieren.itte erklaren Sie Ihr Kunden diese Funktion und Fragen Sie him, ob er sie nutzen maybe.

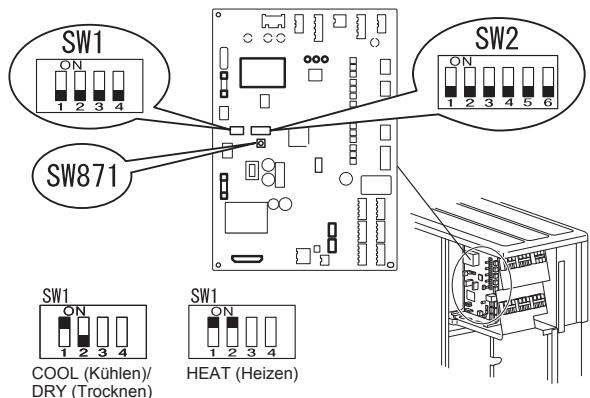

[Einstellung zur Verriegelung der Betriebsart]

1) Achten Sie darauf, dass das Klimagerät ausgeschaltet ist, bevor Sie diese Einstellung vornehmen.
2) Stellen Sie "1" am SW1 auf der Steuerplatine des Außergerätes auf ON, um diese Funktion einzuschalten.
3) Um die Betriebsart im Modus COOL/DRY zu verriegeln, stellen Sie "2" am SW1 auf der Steuerplatine des Außingerätes auf OFF. Um den Betrieb im HEAT-Modus zu verriegeln, stellen Sie den gleichen Schalter auf ON.
4) Schalten Sie die Stromversorgung des Klimagerätes ein.

4-4. BETRIEBSGERÄUSCH DES AUSSENGERÄTES SENKEN

• Funktionsbeschreibung:
  Mit dieser Funktion konnen Sie das Betriebsgeräusch des Außererätes verringgern, indem Sie die Betriebslast verringgern, zum Beispiel nachts im COOL-Modus. Beachten Sie jedoch, dass die Kuhl- und Heizleistung ebenfalls geringer sein kann, wenn diese Funktion aktiviert ist.
• Es ist eine Einstellungsdifferung erforderlich, um diese Funktion zu aktivieren.itte erklaren Sie Ihr Kunden diese Funktion und Fragen Sieihn, ob er sie nutzen möchte.

[Absenken des Betriebsgeräuschs]

1) Achten Sie darauf, dass das Klimagerät ausgeschaltet ist, bevor Sie diese Einstellung vornehmen.
2) Stellen Sie "3" am SW1 auf der Steuerplatine des Außergerätes auf ON, um diese Funktion einzuschalten.
3) Schalten Sie die Stromversorgung des Klimagerätes ein.

4-5.ÄNDERN DER STROMBEGRENZUNG

• Funktionsbeschreibung:

Mit dieser Funktion konnen Sie den Strom ändern, der im Außererat fließt.

Hinweis:

Verwenden Sie diese Funktion nur dann, wenn die Stromstärke den zulässigen Wert übersteigt.

[Ändern der Strombegrenzung]

1) Achten Sie darauf, dass Sie vor Durchführung der Einstellung die Netzversorgung des Klimagerätes ausschalten.
2) Die Einstellungen gemäß nachfolgender Tabelle vornehmen.
3) Die Netzversorgung des Klimagerates wieder einschalten.

SW2	MXZ-5D102VA	MXZ-4D83VA
ON 1 2 3 4 5 6	10,5 A	10,5 A
ON 1 2 3 4 5 6	15,5 A	15,5 A
ON 1 2 3 4 5 6	Anfanglicher Einstellungswert Maximum	Anfanglicher Einstellungswert Maximum

4-6. TESTLAUF

Die Testlaufe fur die Innengerate sollen eineln durchgefuhrt werden. Siehe Installationsanleitung im Lieferumfang des Innengerates, und achen Sie darauf, dass alle Geräte ordnungsgemäß arbeiten.
- Wenn der Testlauf für alle Innengeräte gleichzeitig erfolgt, lasst sich ein möglicherweise vorliegender fehlerhafter Anschluss der Kätemittelrohrre und der Innen-/Außsengerät-Verbindungskabel nicht feststellen. Führten Sie daher die Testläufe einzeln nacheinander durch.

Über die Startwiederholungsschutzvorrichtung

Sobald der Kompressor sich ausscheltet, arbeitet die Vorrichtung zur Verhinderung einer Startwiederholung. Daher arbeitet der Kompressor 3 Minuten lang nicht, um die Klimaanlage zu schützen.

Verkabelung/Verrohrung-Korrekturfunktion

Dieges Gerat verfugt über eine Verkabelung/Verhruhrung-Korrekturfunktion zur Korrektur der Kombination von Verkabelung und Verhruhrung. Wenn möglich-herweige eine falsche Kombination von Verkabelung und Verhruhrung besteht und die Bestätigung der Kombination schwierig ist, folgen Sie den nachstehenden Schritten, um die Kombination mit dieser Funktion zu erkennen und zu korrigerien.

Stellen Sie sicher, dass folgenden erfüllt ist.
Das Gerät wird mit Strom versorgt.
Die Abspervertile sind geöffnet.

Hinweis:

Während der Erkennung wird der Betrieb des Innengerates vom Außererat gesteuer. Während der Erkennung stilt das Innengerät den Betrieb automatisch ein. Dies ist keine Fehlfunktion.

Vorgehen

Drucken Sie 1 Minute nach dem Einsatz der Stromversorgung oder noch später die Korrekturtaste für die Rohr- und Kabelführung (SW871).

• Die Korrektur dauer 10 bis 15 Minuten. Nach Abschluss der Korrektur wird das Ergebnis durch die LEDs angezeigt. Genauere Informationen sind in der nachfolgenden Tabelle aufgeführrt.
• Um die Funktion abzubrechen, erneut den Verrohrung/Verkabelung-Korrekturschalter (SW871) drucken.
• Wenn die Korrektur ohne Fehler abgeschlossen wurde, den Verrohrung/Verkabelung-Korrekturschalter (SW871) nicht mehr drücken.

Wenn das Ergebnis "Kann nicht korrigiert werden" lautet, den Verrohrung/Verkabelung-Korrekturschalter (SW871) erneut drücken, um die Funktion abzubrechen. Dann die Kombination von Verkabelung und Verrohrung auf herkömmliche Art und Weise durch Einzelbetrieb der Innengeräte überprüfen.

• Der Vorgang erfolgt, während das Gerät mit Strom versorgt wird. Achten Sie darauf, keine anderen Teile als den Schalter zu berühren, einschließlich Leiterplatte. Dies kann zu Stromschlagen oder Verbrennungen führen durch heihe oder stromfuhrende Bereiche in Höhe des Schalters. Durch Berührung stromfuhrrender Teile kann die Leiterplatte beschädigt werden.
• Um eine Beschädigung der Leiterplatte für die elektronische Steuerung zu verhindern, darauf achtenden, das Gerät vor Verwendung der Funktion statisch zu entladen.

Die Funktion arbeitet nicht bei Außentemperaturen von 0^ oder weniger.

LED-Anzeigen bei der Erkennung:

LED1 (Rot)	LED2 (Gelb)	LED3 (Grün)
Leuchtet	Leuchtet	Einmal

Ergebnis der Verrohrung/Verkabelung-Korrekturfunktion

LED1 (Rot)	LED2 (Gelb)	LED3 (Grün)	Ergebnis
Leuchtet	Leuchtet nicht	Leuchtet	Abgeschlossen (Problem gelöst oder normal)
Einmal	Einmal	Einmal	Nicht abgeschlossen (Erkennung fehlgeschla-gen)
Andere anzeigen			Lesen Sie "SICHER-HEITSMASSNAHMEN BEIBLINKENDER LED" hinter dem Service-Panel.

4-7. ERLÄUTERUNGEN FÜR DEN BENUTZER

• Erklärten Sie dem Benutzer unter Verwendung der BEDIENUNGsanleitung, wie das Klimagerät verwendet wird (wie die Fernbedienung verwendet wird, wie die Luftfilter enternt werden, wie die Fernbedienung aus dem Fernbedienungshalter entnommen und wieder eingesetzt wird, wie das Gerät gereinigt wird, welche Vorsichtsmaßregeln zu beachten sind, usw.).
• Empfehlen Sie dem Benutzer, die BEDIENUNGSANLEITUNG sorgfältig zulesen.

5. NEUAUFSTELLUNG UND WARTUNG

5-1. LEERPUMPEN

Wen Sie das Klimagerät für eine Neuaufstellung oder Entsorgung abmontieren, pumpen Sie das System mit folgenden Bedienungsschritten leer, so dass kein Kuhlmittel in die Atmosphäre gelamt.
1) Verbinden Sie das Unterdruckmesser-Rohrverzweigungsventil mit dem Wartungsanschluss des Absperventils an der Gasrohr-Section des Außeragerätes.
2) Schlieben Sie das Abserventil auf der Flüssigkeitsrohr-Section des Außergerätes vollständig.
3) Schlieben Sie das Absperventil an der Gasrohr-Sea des Außerates fast ganz, so dass es schnell geschlossen werden kann, wenn der Unterdruckmesser 0 MPa [Messer] anziegt (0 kgf/cm²).
4) Starten Sie den Notkühlbetrieb (COOL-Modus) an allen Innengeräten.

Um den Notbetrieb im Kühlbetrieb (COOL-Modus) zu starten, ziehen Sie den Netzstecker und/oder schalten Sie die Sicherung aus. Schlieben Sie nach 15 Sekunden den Netzstecker wieder an und/oder schalten Sie die Sicherung ein, und drucken Sie dann einmal auf die Taste E.O. SW. (Der Notkuhlbetrieb (COOL-Modus) kann bis zu 30 Minuten lang ununterbrochen durchgefuhrt werden.)

5) Schlieben Sie das Absperventil auf der Gastrohr-Sections des Außererates vollständig, wenn der Unterdruckmesser 0,05 bis 0 MPa [Messer] anziegt (etwa 0,5 bis 0 kgf/cm²).
6) Stoppen Sie den Notkuhlbetrieb (COOL-Modus).

Drucken Sie die Taste E.O. SW mehrere Male, bis alle LED-Leuchten ausgelöscht sind. Weitere Einzelheiten entnehmer Sieitte der Bedienungsanleitung.

WARNING

Beim Auspumpen des Kältemittels, schalten Sie den Kompressor ab, bevor die Kältemittelleitungen getrennt werden. Der Kompressor kann zerplatzen, wenn Luft etc. eindringt.

FRANÇAIS

TABLE DES MATIERES

1. AVANT L'INSTALLATION 1
2. INSTALLATION DE L'APPAREIL EXTÉRIEUR 4
3. TRAVAUX D'EVASEMENT ET RACCORDEMENT DES TUYAUX
4. PROCEDURES DE PURGE, TEST DE CONTROLE DES FUIITES ET ESSAI DE FONCTIONNEMENT...5
5. DEPLACEMENT ET ENTRETIEN 7

1-2. FICHE TECHNIQUE

3. AFDICHTINGEN INSTALLEREN EN LEIDINGEN AANSLUITEN

3-1.AFDICHTING

3-2. DE LEIDINGEN AANSLUITEN

[Verander de ampèreagegrens als volgt]

4-7. UITLEG AAN DE GEBRUIKER

4-2. PAFYLDNING AF GAS

3-1. UPPFLÄNSNINGSARBETE

3-2. COEINHEHNE TPYB

1)HahecnTe Tohkn Cnoi XoIodnIbHoro Macna (G) Ha pactpy6bte KOncIby py6 n Tpy6Hbte CoedinHeNaypXHoro 6noka. He onyckaIte nonaanHry OxlaJdaOioero Macna Ha pe3b6y BnHTOB. PnpIOKeHne Ype3MePHoro KpyTJooero MOMeHTA 3aTAAKNI pRBeDEtK NOBpeXDeHIO BnHTOB.
2) BbIpOBHnIe TcHrTpTybI, PIOCoEINHЯEMoK TpybHomy CoeINHeHNo HApyKnHO 6Ioka, a3aTeM 3aTaNHeTe O pTuKn pAcTpPybHyO raKy Ha 3-4 obopota.
3) 3aTnHte pactpybHyu rayky DInHAMOMeTpnuYeCKIM KlnOyOM, Co6JIIOJaK pyTMy MOpENT, Yka3aHNbY B Ta6JIne.

• Пи певышени Кртуято мочENTA pactубая raйka может bытповөдэн, ут о пивeteгд К утөдэн.
  O63aTeBnHO O6epHnTe TpybI n3oJMaIOHHo 6bMOTko.HenOpceIcTBeHnKoHTAKT C HEN3OJIPOBaHbIM Tpy60pOBoDOM MoKet pInBcTn K OkoRAM INIbO6mOpOXeHINO.

3-3.ИЗОЛЯЦИΝΟБМТКА ЛЕHTО

1)ObepnTe Tpy6HbIe CtbIKn I3OJIauei dIra Tpy6.
2) Co ctopoHbI hapyKHO rnpBopa o8a3aTeNbHO o6epnHte BCE tpy6bl, BkNIOyA KIIanaHbI.
3)Испобья ленту дя труб (E), обернite трусы, нашина со вхда натук-horo пибopa.

3aФИКСИРУTe KOHeUJIeHTbIДЯТPyБ(E)ЛeHToI（cHaHeCEHHbIM Ha Hee KJIeAIZIM COCTaBOM).
PnI pNOKJADKe Tpy6 HAd NOTONKOM, CTeHbIbX IkaJcApaX IIN B MeCTax C BbICOKoI TemnepaTpyo INB bIAxNocHTbIO, ObePHNTe IX DoONOTNHtBeHOB INOJIaIeIe, ImeHOUeIeI B PpOJaDe, IIN pNeD0rBaPauENHia OpaobAOAHNA KOHECaIIM.

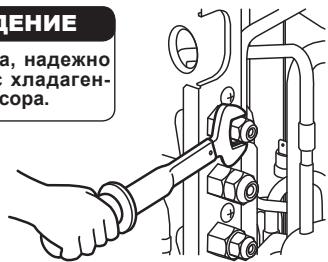

I PNEUYNPEXDEHNE

Pn yctahOBke npbopa, HadeXHO noDcoeHNHTe Tpyb6 C xnaaerHToMdo 3anycka KOMnpcecoppa.

A OCTOPOXHO

EcnHekOTOpBIE NopTbI HeNCnObl-3yOTcY, y6eNtTeCb, YTOx RAaKnH aHeXHO 3aTByt.
