Produkttyp	Plattenspieler mit integriertem Verstärker, Bluetooth und Lautsprechern
Marke	LENCO
Modell	LS-500OK
Abmessungen des Plattenspielers (B x H x T)	418 x 123 x 346 mm, mit offenem Deckel 420 x 410 x 420 mm
Gewicht des Plattenspielers	5,77 kg
Abmessungen der Lautsprecher (B x H x T)	162 x 248 x 158 mm
Gewicht der Lautsprecher	3,76 kg
Stromversorgung	Netzadapter 15 V DC 2 400 mA, Eingang 100-240 V 50/60 Hz
Stromverbrauch	36 W
Ausgangsleistung	2 x 30 W RMS
Drehgeschwindigkeit	33 1/3 und 45 U/min
Geschwindigkeitsabweichung	± 1,0 %
Gleichlaufschwankungen	< 0,15 %
Signal-Rausch-Verhältnis	72 dB
Empfohlene Auflagekraft	3,0 ± 0,5 g
Effektive Länge des Tonarms	218,5 mm (8,6 Zoll)
Überhang	18 mm (0,73 Zoll)
Tonabnehmer	AT-3600L, Moving Magnet (MM), Ausgang 2,5 mV
Bluetooth	Version 5.0, nur Empfang
Ausgänge	RCA-Anschluss (Phono/Line umschaltbar), Klemmen für passive Lautsprecher
Hauptfunktionen	Vinyl-Wiedergabe, Bluetooth-Streaming, integrierte Lautsprecher, Lautstärkeregelung
Pflege und Reinigung	Ein weiches, trockenes Tuch verwenden; die Nadel mit einer weichen Bürste von hinten nach vorne reinigen
Sicherheit und Vorsichtsmaßnahmen	Das Gerät nicht öffnen; Feuchtigkeit vermeiden; nur den mitgelieferten Adapter verwenden; Belüftung sicherstellen
Garantie	Entspricht der europäischen Gesetzgebung, bei Reparatur den Händler kontaktieren

Häufig gestellte Fragen - LS-500OK LENCO

Wie schalte ich den Plattenspieler LS-500OK ein?

Drücken Sie den Ein-/Ausschalter auf der Rückseite des Geräts (Power Switch). Drücken Sie dann die MODE-Taste, um den gewünschten Modus auszuwählen (Plattenspieler oder Bluetooth).

Was tun, wenn der Plattenteller nicht dreht?

Stellen Sie sicher, dass sich das Gerät im Plattenspielermodus befindet (rote Anzeige). Drücken Sie kurz die PLAY/STOP-Taste, um die Rotation zu starten. Überprüfen Sie, ob der Antriebsriemen korrekt um den Unterteller und die Motorriemenscheibe angebracht ist.

Wie verbinde ich den Plattenspieler über Bluetooth?

Schalten Sie den Plattenspieler ein und drücken Sie MODE, bis die Anzeige blau blinkt. Aktivieren Sie Bluetooth auf Ihrem Gerät (Smartphone usw.) und suchen Sie nach 'Lenco LS-500'. Wählen Sie es zur Kopplung aus. Ein Bestätigungston ertönt.

Warum ist der Ton verzerrt oder zu leise?

Überprüfen Sie, ob die Schutzkappe der Nadel entfernt wurde. Stellen Sie sicher, dass der PHONO/LINE-Schalter richtig positioniert ist: Wenn an einen Line-Eingang angeschlossen, auf LINE stellen; wenn an einen Phono-Eingang angeschlossen, auf PHONO stellen. Reinigen Sie die Nadel mit einer weichen Bürste.

Wie stelle ich die Auflagekraft des Tonarms ein?

Balancieren Sie zuerst den Arm, indem Sie das Gegengewicht drehen, bis er frei schwebt. Drehen Sie dann den Skalenring, um die Null mit der schwarzen Linie auszurichten. Drehen Sie anschließend das Gegengewicht gegen den Uhrzeigersinn, um die empfohlene Auflagekraft von 3,0 ± 0,5 g zu erreichen (jeder Teilstrich = 0,05 g).

Meine Schallplatte dreht zu schnell oder zu langsam, was tun?

Verwenden Sie die SPEED-Taste, um die richtige Geschwindigkeit auszuwählen: 33 1/3 U/min für LPs und 45 U/min für Singles. Überprüfen Sie, ob der Geschwindigkeitswähler richtig eingerastet ist.

Wie reinige ich Nadel und Plattenteller?

Reinigen Sie die Nadel mit einer weichen Bürste, indem Sie nur Bewegungen von hinten nach vorne ausführen. Verwenden Sie ein angefeuchtetes Mikrofasertuch für den Deckel und das Gehäuse. Verwenden Sie keine aggressiven Chemikalien wie Alkohol oder Benzin.

Was tun, wenn ein Brummen zu hören ist?

Stellen Sie sicher, dass das Erdungskabel korrekt angeschlossen ist (Ground Connector-Klemme). Halten Sie den Plattenspieler von den Lautsprechern fern, um elektromagnetische Störungen zu reduzieren. Überprüfen Sie auch die RCA-Verbindungen.

Wie tausche ich den Tonabnehmer aus?

Entfernen Sie vorsichtig die Drähte des alten Tonabnehmers, schrauben Sie die beiden Befestigungsschrauben heraus, installieren Sie dann den neuen Tonabnehmer, indem Sie die Nadel mit den Referenzpunkten (130 mm und 250 mm) mithilfe des mitgelieferten Winkelmessers ausrichten. Ziehen Sie die Schrauben nach der Ausrichtung fest.

Das Gerät schaltet sich von selbst aus, ist das normal?

Ja, das ist normal: Wenn 1 Minute lang keine Musik abgespielt wird, stoppt der Plattenteller; nach 20 Minuten ohne Musik wechselt das Gerät in den Standby-Modus. Zum Neustarten drücken Sie die MODE-Taste lange.

BEDIENUNGSANLEITUNG LS-500OK LENCO

Bedienungsanleitung – Plattenspieler mit integriertem Veränder, Bluetooth und Laufsprechern

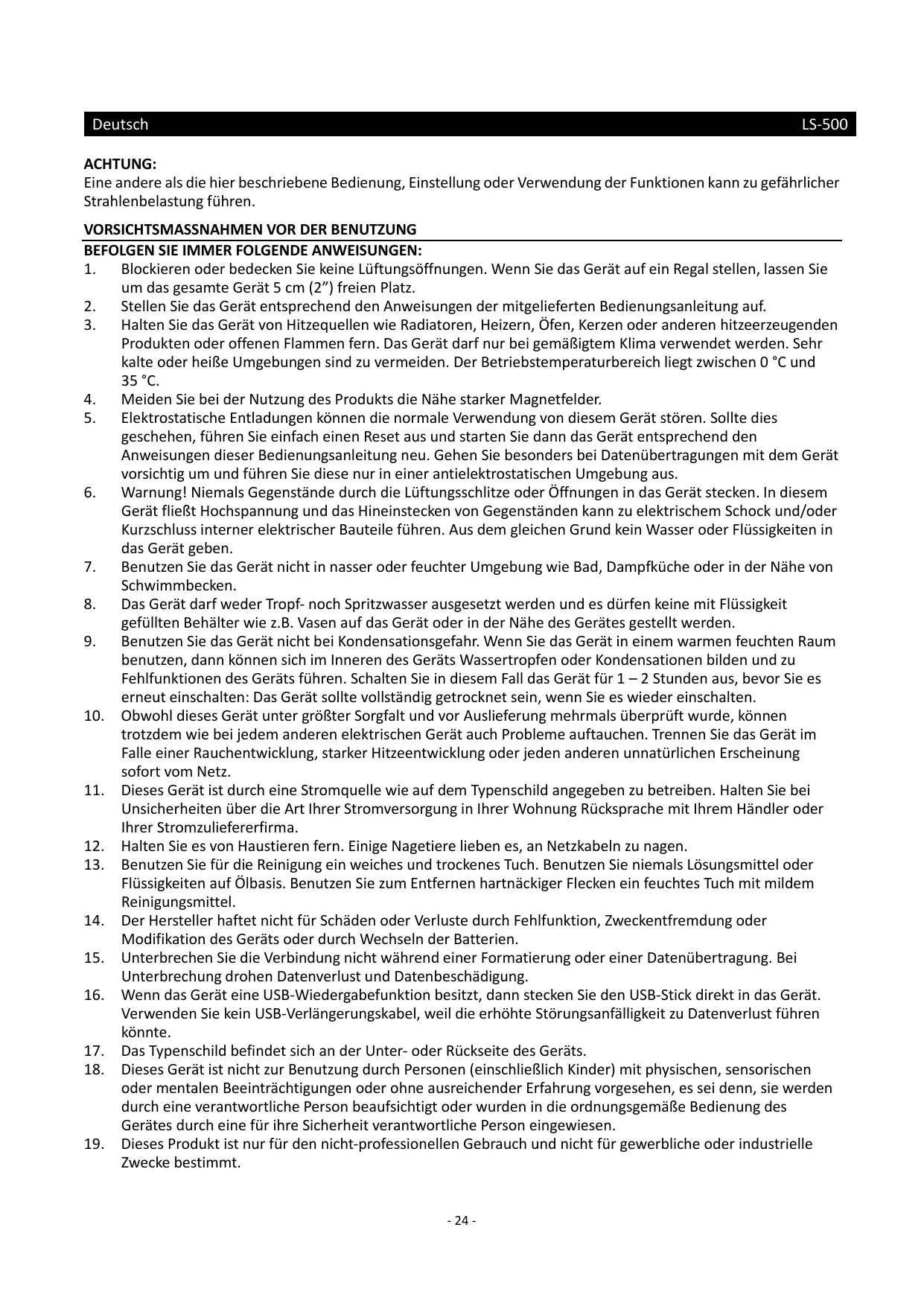

PRECAUTIONS BEFORE USE

Eine andere als die hier beschriebene Bedienung, Einstellung oder Verwendung der Funktionen kann zu gefährlicher Strahlenbelastung führen.

VORSICHTSMASSNAHMIEN VOR DER BENUTZUNG

BEFOLGEN SIE IMMER FOLGENDE ANWEISUNGEN:

1. Blockieren oder bedecken Sie keine Luftungsöffnungen. Wenn Sie das Gerät auf ein Regal stellen, halten Sie um das gesamte Gerät 5 cm (2") freien Platz.
2. Stellen Sie das Gerät entsprechend den Anweisungen der mitgelieferten Bedienungsanleitung auf.
3. Halten Sie das Gerät von Hitzequellen wie Radiatoren, Heizern, Öfen, Kerzen oder anderen hitzeerzeugenden Produktien oder offen den Flammern fern. Das Gerätarf nur bei gemäßtem Klimav verwendet werden. Sehr kalte oder frühe Umgebungen sind zu vermeiden. Der Betriebstemperaturbereich liegt zwischen 0 °C und 35 °C.
4. Meiden Sie bei der Nutzung des Produkts die Höhe starker Magnetfelder.
5. Elektrostatice Entladungen können die normale Verwendung von dieser Gerät stären. Sollte dies geschehen, führen Sie einfach einen Reset aus und starten Sie dann das Gerät entsprechend den Anweisungen dieser Bedienungsanleitung neu. Gehen Sie besonderss bei Datenübertragungen mit dem Gerät vorsichtig um und führen Sie diese nur in einer antielekstrostatischen Umgebung aus.
6. Warning! Niemals Gegenstände durch die Luftungsschlitze oder Öffnungen in das Gerät stecken. In dieser Gerät fließt Hochspannung und das Hineinstecken von Gegenständen kann zu elektrischem Schock und/oder Kurzschluss interner elektrischer Bauteile führen. Aus dem gleichen Grund kein Wasser oder Flüssigkeiten in das Gerät geben.
7. Benutzen Sie das Gerät nicht in nasser oder feuchter Umgebung wie Bad, Dampfküche oder in der Nähe von Schwimmbecken.
8. Das Gerätarf weder Tropf- noch Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeit gefüllten Behälter wie z.B. Vasen auf das Gerät oder in der Nähe des Gerätes gestellt werden.
9. Benutzen Sie das Gerät nicht bei Kondensationsgefahr. Wenn Sie das Gerät in einem warmen feuchten Raum benutzen, dann können sich im Inneren des Geräts Wassertropfen oder Kondensationen bilden und zu Fehlfunktionen des Geräts führen. Schalten Sie in dieser Fall das Gerät für 1 - 2 Stunden aus, bevor Sie es erneut einschalten: Das Gerät sollte vollständig getrocknet sein, wenn Sie es wieder einschalten.
10. Obwohl these Gerät unter größter Sorgfalt und vor Auslieferung mehrmals überprüft wurde, können trotzdem wie bei jedem anderen elektrischen Gerät auch Probleme auftauchen. Trennen Sie das Gerät im Falle einer Rauchentwicklung, starker Hitzeentwicklung oder jeder anderen unnatürlichen Erscheinungsofar vom Netz.
11. Dieses Gerät ist durch eine Stromquelle wie auf dem Typenschild angegeben zu betreiben. Halten Sie bei Unsicherheiten über die Art Ihrer Stromversorgung in Ihrer Wohnung Rücksprache mit ihrem Handler oder Ihrer Stromzuliefererfirma.
12. Halten Sie es von Haustieren fern. Einige Nagetiere lieben es, an Netzkabeln zu nagen.
13. Benutzen Sie für die Reinigung ein weiches und trockenes Tuch. Benutzen Sie niemals Lösungsmittel oder Flüssigkeiten auf Ölbasis. Benutzen Sie zum Entfernen hartnäckiger Flecken ein feuchtes Tuch mit mildem Reinigungsmittel.
14. Der Hersteller haftet nicht für Schäden oder Verluste durch Fehlfunktion, Zweckentfremdung oder Modifikation des Geräts oder durch Wechseln der Batterien.
15. Unterbrechen Sie die Verbindung nicht während einer Formatierung oder einer Datenübertragung. Bei Unterbrechung drohen Datenverlust und Datenbeschädigung.
16. Wenn das Gerät eine USB-Wiedergabefunktion besitzt, dann stecken Sie den USB-Stick direkt in das Gerät. Verwenden Sie kein USB-Verlängerungskabel, weil die erhöhte Störungsanfälligkeit zu Datenverlust führen können.
17. Das Typenschild befindet sich an der Unter- oder Rückseite des Geräts.
18. Dieses Gerät ist nicht zur Benutzung durch Personen (einschließlich Kinder) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder ohne ausreichender Erfahrung vorgesehen, es sei dess, sie werden durch eine verantwortliche Person beaufsichtigt oder wurden in die ordnungsgemäß Bedienung des Gerätes durch eine für ihre Sicherheit verantwortliche Person eingewiesen.

19. Dieses Produkt ist nur für den nicht-professionellen Gebrauch und nicht für gewerbliche oder industrielle Zwecke bestimmt.

20. Stellen Sie sicher, dass das Gerät in einer stabilen Position aufgestellt ist. Schäden aufgrund Verwendung theses Produkte in einer instabilen Position, Vibrationen, Stöße oder Nichtbeachtung der anderen in dieser Bedienungsanleitung enthaltenen Warnungen und Sicherheitshinweise werden nicht durch die Garantie abgedeckt.

21. Entfernen Sie niemals das Gehäuse diesen Produkts.
22. Stellen Sie das Produkt niemals auf andere elektrische Geräte.
23. Halten Sie Kinder von den Plastiktüten fern.
24. Benutzen Sie nur vom Hersteller spezifizierte Erweiterungen/Zubehörteile.
25. Lassen Sie alle Eingriffe von qualifiziertem Servicepersonal ausführten. Eingriffe werden notwendig, wenn das Gerät auf irgendeine Weise wie beispelsweise am Netzkabel oder am Netzstecker beschädigt wurde, Flüssigkeit in das Gerät eingedrungen ist, Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, es heruntergefallen ist oder nicht ordnungsgemäß Funktioniert.
26. Langes Horen lauter Tone aus einem Musikgerät kann zum zeitweiligen oder permanenten Hörverlust führen.

27. Wenn zum Lieferumfang des Produkts ein Netzkabel oder ein Netzadapter gehört:

28. Wenn irgendwelche Probleme auftreten, dannziehen Sie den Netzstecker aus der Netzsteckdose und setzen Sie sich anschließend mit einer qualifizierten Fachkraft in Verbindung.

29. Treten Sie nicht auf das Netzteil und klemmen Sie es auch nicht ein. Geben Sie weitere im tatsächlichen Bereich des Steckers und der Stelle acht, wo das Kabel aus dem Gerät herausgeführt wird. Stellen Sie keine schweren Gegenstände auf das Netzteil, weil es dadurch beschädigt werden können. Halten Sie das gesamte Gerät außerhalb der Reichweite von Kindern! Durch Spieler mit dem Netzkabel können sie sich ernsthafte Verletzungen zuziehen.
30. Trennen Sie das Gerät während eines Gewitters oder bei längerer Nichtbenutzung vom Netz.
    Die Wandsteckdose muss sich in der Nähe des Geräts befinden und einfach zu erreichen sein.
31. Steckdosen und Verlängerungsleitungen nicht überlasten. Eine Überlastung kann zu Brandgefahr bzw. Stromschlag führen.
    Geräte der Schutzklasse 1 sind an eine Netzsteckdose mit Schutzleiter anzuschreiben.
    Geräte der Schutzklasse 2 benötigten keinen Schutzleiteranschluss.
32. Halten Sie den Netzstecker in der Hand, wenn Sieihn aus der Netzsteckdoseziehen. Ziehen Sieihn nicht durch Zerren am Kabel hersaus. Das kann zu einem Kurzschluss führen.

33. Verwenden Sie während ein beschädigtes Netzkabel noch einen beschädigten Stecker oder eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.

34. Wenn das Produkt mit einer Fernbedienung mit Batterien/Knopfzellen geliefert wird oder das Produkt eine derartige Fernbedienung umfasst:
    Warning:

"Die Batterie nicht einnehmen, er besteht Verzuzungsgefahr".
- [Die mit thisem Produkt mitgelieferte Fernbedienung] enthalt eine Knopfbatterie. Das Verschlucken der Batterie kann innerhalb von nur 2 Stunden zu schwersten inneren Verbrennungen mit Todesfolge führen.
- Halten Sie neue und gelebrachte Batterien von Kindern fern.
- Verwenden Sie diesen Produkt nicht weiter und halten Sie es von Kindern fern, wenn das Batteriefach nicht sicher schließt.
- Suchen Sie umgehend arztliche Hilfe auf, wenn Sie vermuten, dass Batterien verschlucht oder in Körperöffnungen eingeführt wurden.

1. Warnhinweise bzgl. der Verwendung von Batterien:

Es besteht Explosionsgesefahr, wenn die Batterien nicht korrekt eingelegt werden. Nur mit Batterien des gleichen oder entsprechenden Typs ersetzen.
Die Batteriearfadhwdrend der Benutzung, Aufbewahrung oder des Transports weder sehren oder sehr niedrigen Temperaturen noch niedrigem Luftdruck in groBen Hohenlagen ausgesetzt werden.
Die Ersetzung der Batterie mit einem falschen Batterietyp kann zum Explodieren der Batterie oder dem Auslaufen von entflammbarem Gas oder entflammbarer Flüssigkeit aus der Batterie führen.
Die Entsorgung der Batterie in Feuer oder einem halten Ofen oder das mechanische Zerkleinern oder Zerteilen der Batterie kann zu Explosionen führen.
Das Verbleiben der Batterie in einer Umgebung mit sehr hohen Temperaturen kann zum Explodieren der Batterie oder dem Auslaufen von entflammbarem Gas oder entflammbarer Flüssigkeit führen.
- Eine einem sehr niedrigen Luftdruck ausgesetzte Batterie kann explodieren oder es kann aus einer einem sehr niedrigen Luftdruck ausgesetzten Batterie entflammbares Gas oder entflammbare Flüssigkeit auslaufen.

• Augenmerk ist auf den ökologischen Aspekt der Batterieentsorgung zu legen.

ANSCHLUSS

• Packen Sie alle Teile aus und entfern den Sie danach die Schutzmaterialien.
• Schließen Sie das Gerät nicht mehr an das Netz an, bevor Sie die Netzspannung überprüft haben und alle anderen notwendigen Verbindungen hergestellt sind.

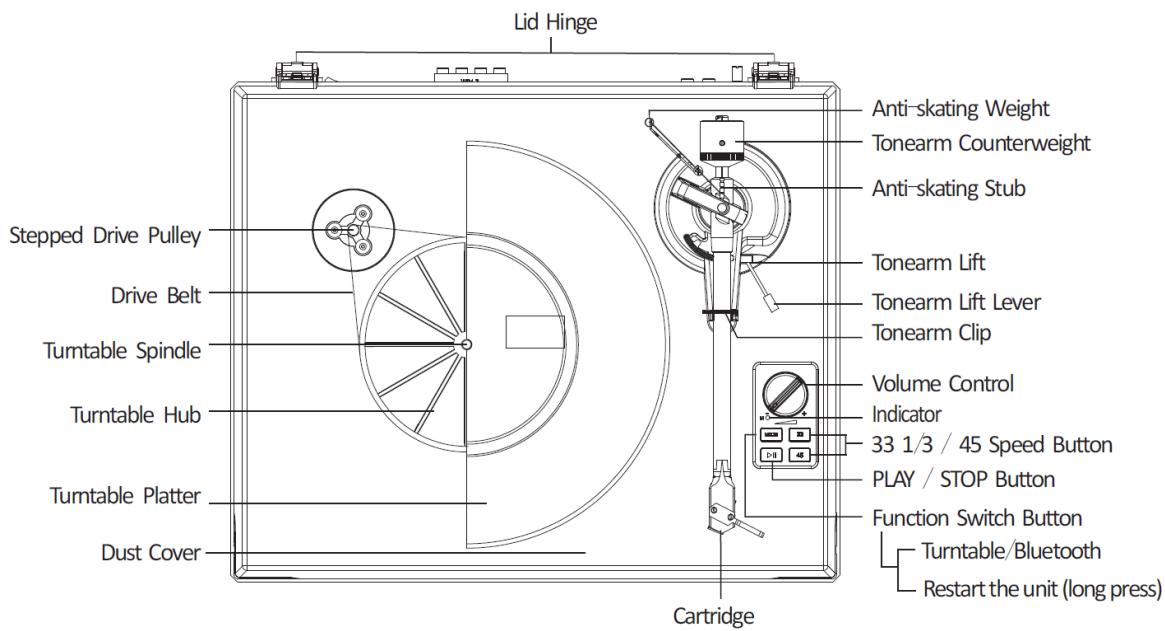

Produktbeschreibung

EN	DE
Stepped Drive Pulley	Gestufte Antriebsriemenscheibe
Drive Belt	Antriebsriemen
Turntable Spindle	Plattentellerspindel
Turntable Hub	Plattentellerdrehscheibe
Turntable Platter	Plattenteller
Dust Cover	Staubschutzabdeckung
Lid Hinge	Abdeckhaubenscharnier
Anti-skating Weight	Antiskating-Gewicht
Tonearm Counterweight	Tonarm-Gegengewicht
Anti skating Stub	Antiskating-Bolzen
Tonearm Lift	Tonarmlift
Tonearm Lift Lever	Tonarm-Lifthebel
Tonearm Clip	Tonarmklammer
Volume Control	Lautstärkeregelung
Indicator	Anzeige
Speed Button	Geschwindigkeitstaste
PLAY/STOP Button	WIEDERGABE/STOPP-Taste
Function Switch Button	Funktionsumschafttaste
Turntable/Bluetooth	Plattenspieler/Bluetooth
Restart the unit (long press)	Neustart des Geräts (lang drucken)
Cartridge	Tonabnehmer

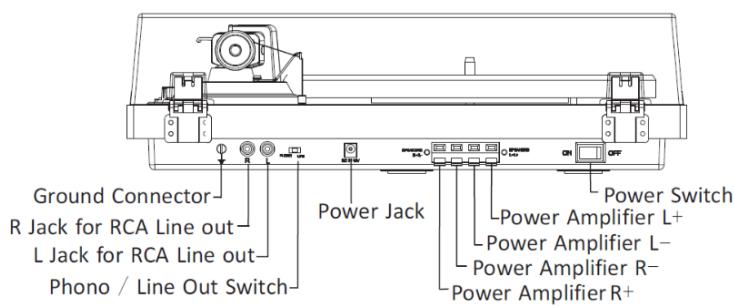

EN	DE
Ground Connector	Masseverbinder
R Jack for RCA Line out	Cinch-Buchse rechtter Kanal des LINE-Ausgangs
L Jack for RCA Line out	Cinch-Buchse linker Kanal des LINE-Ausgangs
Phono/Line Out Switch	Umschalter PHONO/LINE-Ausgang
Power Jack	Netzadapterbuchse
Power Switch	Ein/Aus-Schalter
Power Amplifier L+	Positiver Endstufenausgang für den linken Laufsprecher
Power Amplifier L-	Negativer Endstufenausgang für den linken Lautsprecher
Power Amplifier R-	Negativer Endstufenausgang für den rechten Lautsprecher
Power Amplifier R+	Positiver Endstufenausgang für den rechten Lautsprecher
Speaker Jack -	Negative Lautsprecheranschlussklemme
Speaker Jack +	Positive Lautsprecheranschlussklemme

Inbetriebnahme

1. Stellen Sie das Gerät auf eine ebene und stabile Oberfläche. Der gewährte Aufstellort sollt stabil und schwingungsfrei sein.
2. Befestigen Sie den Plattenspielerdeckel an den Scharnieren.
3. Entfernen Sie den Kabelbinder, der den Tonarm sichert.
4. Legen Sie den Antriebsriemen um die Plattentellerdrehscheibe undziehen Sieihn mit Hilfe des mitgelieferten Riemenziehers um die Einkerbung der Antriebsriemenscheibe.
5. Setzen Sie den Plattenteller auf und führen Sie damit die Plattentellerspindel durch den Plattenteller.
6. Setzen Sie die Antirutschmatte auf den Plattenteller.
7. Schieben Sie das Tonarm-Gegengewicht auf den Tonarm und drehen Sieihn leicht auf die wichtere Welle des Tonarms.
8. Gleichen Sie das Gegengewicht ab, um den richtigen Nadelaufagedruck einzustellen.
9. Bringen Sie das Anti-Skating-Gewicht an.
10. Schließen Sie den Netzadapter an der Netzadapterbuchse des Geräts an.

Hinweis: Schließen Sie den Netzadapter erst dann an der Netzsteckdose an, wenn der Zusammenbau abgeschlossen ist.

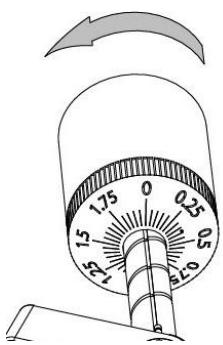

Einstellung der Auflagekraft des Tonabnehmers

Counterweight

Downforce scale ring

Centerline

EN	DE
Counterweight	Gegengewicht
Downforce scale ring	Skalenring der Auflagekraft
Center line	Mittellinie

Das mitgelieferte Gegengewicht ist für Tonabnehmer mit einem Gewicht zwischen 3,0-6,0 g geeignet.

Drücken und drehen Sie das Gegengewicht vorsichtig auf die Rückseite des Tonarms (mit der Skala zur Vorderseite des Plattenspielers gerichtet).

Entfernen Sie die Tonabnehmerschutzkappe.

Senken Sie den Tonarmlifthelbel und positionieren Sie den Tonabnehmer im Raum zwischen Tonarmstütze und Plattenteller.

Drehen Sie das Gegengewicht vorsichtig, bis der Tonarm ausbalanciert ist. Der Tonarm sollte in die balancierte Position zurückkehren, wenn er nach oben oder unter bewegt wird. Diese Einstellung muss sorgfältig vorgenommen werden.

Sobald der Tonarm richtig ausbalanciert ist, bringen Sieihn in seine Ruheposition zurück. Halten Sie

Gegengewicht fest, ohne es zu bewegen, und drehen Sie den Auflageskalenring, bis die Null mit der schwarzen Linie auf der Rückseite des Tonarms übereinstimmt. Überprüfen Sie, ob der Arm noch ausbalanciert ist.

Drehen Sie das Gegengewicht gegen den Uhrzeigersinn (von vorne gesehen), um die Auflagekraft gemäß den Empfehlungen des Tonabnehmerherstellers einzustellen. Eine Markierung auf der Skala entspricht 0,05 g Auflagekraft.

HINWEIS: Die empfohlene Auflagekraft für den werkseitig montierten Tonabnehmer beträgt 3,0 ± 0,5g .

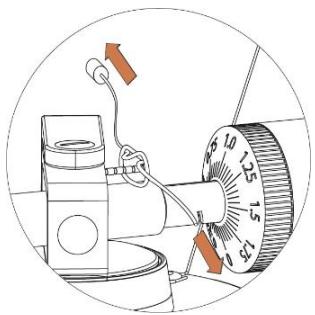

Bringen Sie das Anti-Skating-Gewicht an.

In der Verpackung befindet sich das Anti-Skating-Gewicht mit dünner Angelschnur.itte folgen Sie den nachstehenden Schritten, um das Anti-Skating-Gewicht anzubringen:

1. Schieben Sie das geschlungene Ende der Angelschnur über den Einstellstift des Anti-Skating-Gewichts in die 3. Einkerbung (die richtige Anti-Skating-Kraft für werksmontierte Tonabnehmer).

1. Ziehen Sie leicht am Anti-Skating-Gewicht, damit die Schlaufe der Angelschnur in die Einkerbung hineingleitet.

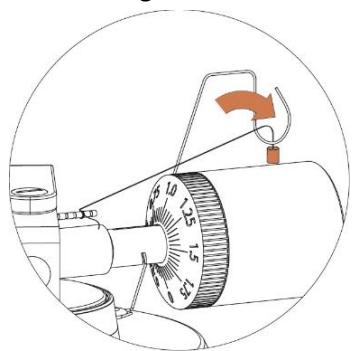

2. Heben Sie nun das Anti-Skating-Gewicht über die Klemmenhalterung des Anti-Skating-Gewichts. Das Anti-Skating-Gewicht sollte nun im Freiraum linkerhand der Halterung hangen.

Die Antiskating-Kraft muss wie folgt entsprechend der Auflagekraft eingestellt werden:

Auflagekraft

Nut im Stift

5-10mN

1. der Lagerringe

10-15mN

1. " " "

15 - 20 mN

1. " " "

20 mN und großener

1. " " "

Verbindung des Stereosystems

Cinch-Buchsen

Die Cinch-Buchsen these Gerats werden sowohl als PHONO- als auch als LINE-Ausgangsbuchsen verwendet. Der aktive Ausgang wird durch den Umschalter PHONO/LINE bestimmt.
- Wenn Sie die Buchsen als LINE-Ausgang benutzen, dann führen die Ausgangsbuchsen ein hochpegeliges Signal das direkt zu zwei Aktivlautsprechern oder einen geeigneten Eingang Ihres Stereosystems geführt werden kann. Wenn Sie die Buchsen als PHONO-Ausgang benutzen, dann sollte das Signal zuerst zu einem PHONO-Vorverträger oder den PHONO-Eingang Ihres Stereosystems geführt werden.
- Der rote Stecker verbindet sich mit dem rechten Kanal und der weißste Stecker mit dem linken Kanal. Hinweis:
- Wenn Sie den Umschalter PHONO/LINE auf LINE gestellt, jedoch die Cinch-Buchsen mit den PHONO-Eingangsbuchsen Ihr's Stereosystems verbunden haben, dann kann es zu Klangverzerrungen aufgrund der Signalübersteuerung kommt, die auch zur Beschädigung Ihr's Stereosystems führen können.
- Wenn Sie den Umschalter PHONO/LINE auf PHONO gestellt, jedoch die Cinch-Buchsen mit den LINE-Eingangsbuchsen Ihres Stereosystems verbunden haben, dann ist der Lautstärkepegel aufgrund der fehlenden Vorverstärkung sehr gering.

Die Cinch-Buchsen sind nicht damit vorgesehen, direkt an Passivlautsprecher angeschlossen zu werden. Wenn Sie dennoch Passivlautsprecher anschließen, dann ist der Lautstärkepegel sehr gering.

Lautsprecheranschluss

Die Laufsprecher-Federklemmen stellen ein endverständiges Laufsprechersignal bereit, an die Passivlautsprecher angeschlossen werden können.

Bluetooth-Betrieb

1. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.
2. Drücken Sie die MODE taste, um den Bluetooth-Modus auszuwahlen, der durch Leuchten der LED in Blau angezeigt wird. Weiterhin ertönt vom Gerät aus ein Aktivierungsklang.

Aktivieren Sie nun die Bluetooth-Funktion Ihres Audiogeräts,uchen Sie dann nach „Lenco LS-500“ und koppeln Sie diesen Gerät anschließend.

1. Wenn die Kopplung erfolgreich war, dann ertont vom Gerät aus ein kurzer Bestätigungslang.
2. Streamen Sie nun die auf Ihr Audiogerät wiedergegebene Musik zu Ihr Gemär.

Hinweis: Bluetooth-Version 5.0

Dieses Produkt besitzt eine Bluetooth-Empfangsfunktion, mit der Sie jeder keine Klänge über Bluetooth übertragen können, d. h. Sie können nur Bluetooth-Audiosignale von externen Quellen wie beispielsweise einem Smartphone kabellos empfangen.

Betrieb des Plattenspielers

1. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.
2. Drücken Sie die MODE taste, um den Plattenspielermodus auszuwahlen, der durch Leuchten der LED in Rot angezeigt wird.
3. Legen Sie eine Schallplatte auf den Plattenteller. Benutzen Sie bei Bedarf den 45-U/min-Adapter.
4. Wahlen Sie die richtige Anti-Skating-Kraft aus.
5. Entfernen Sie den Tonnadelschutz vom Tonabnehmer.

Hinweis: Vergewissern Sie sich immer dann, wenn Sie den Plattenspieler umstellen oder他们在 Tonnadelschutz ordnungsgemäß auf der Tonnadel sitzt, um Schäden an der Tonnadel vorzubeugen.

1. Öffnen Sie die Tonarmklammer von links nach rechts.
2. Wenn Sie die PLAY/STOP-Taste einzeln drücken, dann beginnnt sich der Plattenteller zu drehen.
3. Heben Sie nun den Tonarm vorsichtig aus seiner Auflage und bewegen Sie ihn dann über die Platte zu der Stelle, ab der wiedergegeben werden soll. Benutzen Sie den Tonarmlifthebel, um den Tonarm anzuheiten und auch wieder abzuseken.
4. Wenn Sie den Tonarmlifthebel wieder in seine Absenkstellung drücken, dann bewegt sich der Tonarm langsam abwärts, bis er auf der Schallplatte aufliegt. Danach beginnnt die Wiedergabe.
5. Wenn die Musikwiedergabe beendet ist, dann haben Sie den Tonarm mit Hilfe des Tonarmlifthelbs an und bewegen Sieihn anschließlich zurück zur Tonarmauflage. Wiederholen Sie dieselben Schritte, wenn Sie die Wiedergabe unterbrechen möchten.
6. Wenn Sie die PLAY/STOP-Taste erneut drücken, dann stoppt die Drehung des Plattentellers.

Austausch des Tonabnehmers

1. Legen Sie vor dem Austausch den Nadelschutz wieder auf die Nadel, um eine Beschädigung der Nadel während des Austauschvorgangs zu vermeiden.
2. Entfernen Sie vorsichtig die Anschlussleitungen vom Originaltonabnehmer.
3. Lösen Sie die beiden Schrauben am Tonkopf, die den Tonabnehmer sichern, und entfernen Sie dann den Originaltonabnehmer.
4. Montieren Sie den neuen Tonabnehmer am Tonkopf undziehen Sie sie leicht an. Ziehen Sie die Schrauben in thisem Moment nicht vollständig an.
5. Schließen Sie die Anschlussleitungen an die Anschlüsse des neuen Tonabnehmers an. Nachstehend finden Sie die Zuordnung der Belegung zu den Kabelfarben:

Weiß	Linker Kanal positiv	(L+)
Schwarz	Linker Kanal negativ	(L-)
Rot	Rechter Kanal positiv	(R+)
Schwarz	Rechter Kanal negativ	(R-)

1. Stellen Sie die Position des Tonabnehmers so ein, dass sie bereits auf dem Tonkopf ausgerichtet ist, so dass die Nadel die Rillen parallel perfect verfolgt.

Um dies zu erreichen, legen Sie den mitgelieferten Papierausrichtungswinkel für den Tonabnehmer über die Drehtischspindel, haben Sie den Tonarm vorsichtig an und setzen Sie die Spitze der Nadel auf die mit 130 mm bzw. 250 mm markierten Punkte. Feinjustieren Sie die Position des Tonabnehmers auf dem Tonkopf, bis der Tonabnehmer an beiden Punkten perfect parallel zu den Referenzlinien ist.

1. Ziehen Sie die Schrauben vollständig an, wenn die perfekte Ausrichtung erreicht ist.

Technische Daten

LS-500 Haupteinheit

Stromversorgung	Netzadapter, DC-Ausgang 15 V/2400 mA
Leistungsaufnahme	36W
Ausgangsleistung	2 x 30 W RMS
Geschwindigkeit Plattenteller:	33% und 45 U/min
Gleichlaufschwankungen	± 1,0 %
Tonhöhenschwankungen	< 0,15 %
Signal-Rausch-Verhältnis	72 dB
Anpresskraftbereich	0 - 6,0 g
Effektive Länge des Tonarms	8,6" (218,5 mm)
Überhang	0,73"
Abmessung Plattenspieler (B x H x T)	418 x 123 x 346 mm; mit geöffnetem Deckel 420 x 410 x 420 mm
Gewicht	5,77 kg
LS-500-Loutsprecher
Tweeter	2 x 8 Ω/10 W
Tieftonloutsprecher	2 x 4 Ω/30 W
Abmessung Loutsprecher (B x H x T)	162 x 248 x 158 mm
Gewicht	3,76 kg
Tonnadel: AT-3600L
Frequenzgang	20 Hz - 20 kHz
Kanalabgleich	< 2,5 dB
Kanaltrennung	>18 dB
Ausgangsspannung	2,5 mV
Empfohlener Lastwiderstand	47 kΩ
Anschluss einen Verträker	MM - Eingang
Empfohlene Auflagekraft	3,0 ± 0,5 g
Gewicht	5 g

Hinweis:

• Design und technische Daten können stillschweigend geändert werden.

Netzeil:

Hersteller: Brightpower Optoelectronic Technonly Co., Ltd.

Modellnummer: SW1502400-IM/ S036A1502400M

Input voltage: 100-240V

Input AC frequency: 50/60Hz

Output voltage: DC 15V

Verwenden Sie nur die im Handbuch angegebene Stromversorgung

Wartung des Plattenspielers

1. Berühren Sie die Nadelspitze nicht mit ihren Fingern. Vermeiden Sie ein Aufschlagen des Tonabnehmers auf der Plattentellermatte oder einer Schallplattenkante.
2. Reinigen Sie den Tonabnehmer regelmäßig mit einem weichen Pinsel in einer Von-hinten-nach-vorn-Bewegung.
3. Reinigen Sie die Schallplatte mit einen Reinigungspinsel für Schallplatten und einer Schallplattenreinigungslösung, um die Schallplatte von Staub- oder Schmutzansammlungen zu befreien.
4. Reinigen Sie den Plattenspielerdeckel und das Plattenspielergehause mit einem leicht angefeuchteten Mikrofasertuch.

Hinweis: Verwenden Sie keine anderen Reinigungsmittel, die Alkohol, Benzen oder andere scharfe Chemikalien enthalten, weil dies zu Farb- und Oberflächenbeschädigungen des Plattenspielers führen kann.

Fehlerdiagnose

Kein Strom

• Der Netzadapter ist nicht ordnungsgemäß angeschlossen.
  Die Netzsteckdose führt keinen Strom.

Strom ist vorhanden, jedoch dreht sich der Plattenteller nicht

• Das Gerät befindet sich nicht im Plattenspielermodus. Drücken Sie die MODE taste, um den Plattenspielermodus auszuwahlen, der durch Leuchten der LED in Rot angezeigt wird.
• Sie müssen die PLAY/STOP-Taste einzeln drücken, damit die Wiedergabe beginnnt.
• Der Antriebsriemen des Plattenspielers wurde nicht eingebaut oder rutscht.

Der Plattenteller dreht sich, jedercht kein Klang oder der Klang ist nicht laut genug

• Der Tonnadelschutz befindet sich noch auf der Tonnadel.
• Der Tonarm befindet sich aufgrund der Tonarmilfthebelposition noch im angehobenen Zustand.
• Der Umschalter PHONO/LINE ist auf PHONO gestellt, jedoch sind die Cinch-Buchsen mit den LINE-Eingangsbuchsen Ihr's Stereosystems verbunden.
  Die Lautsprecher sind noch nicht am Plattenspieler angeschlossen worden.

Verzerrter oder inkonsistenter Ton von einem oder beiden Kanälen:

• Der Plattenspieler ist an den falschen Eingang des Verständerkers angeschlossen.
• Nadel oder Kragarm beschädigt.
• Antriebsriemen überdehnt oder verschmutzt.
• Plattenlager ohne Öl, verschmutzt oder beschädigt.
  Staub auf der Nadel.
  MM/MC-Schalter am Vorveränder falsch eingestellt.

Die Plattenwiedergabe ist zu schnell oder zu langsam

• Es ist die falsche Schallplattengeschwindigkeit eingestellt.

Starkes Brummen am Phonoeingang

Das Kabel ist nicht ordnungsgemäß geerdet.

• Plattenspieler zu nah an den Laufsprechern.

Hinweis:

Zum Schutz der Tonnadel stoppt der Plattenteller automatisch, wenn 1 Minute lang keine Musik wiedergegeben wurde. Zum Senken des Stromverbrauchs wechselt das gesamte Gerät automatisch in den Standby-Modus, wenn für mehr als 20 Minuten keine Musik wiedergegeben wurde.

Halten Sie die MODE taste gedrückt, um das Gerät rückzusetzen.

Wenn Ihr Gerät regelmäßig abschaltet, ist dies kein Fehler.

Garantie

Lenco bietet Leistungen und Garantien im Einklang mit Europäischem Recht. Im Falle von Reparaturen (sowohl während als auch nach Ablauf der Garantiezeit) sollen den Deshalb ihren Einzelhändler kontaktieren.

Wichtiger Hinweis: Es ist nicht möglich, Produkte für Reparaturen direkt an Lenco zu schicken.

Wichtiger Hinweis: Wenn these Gerät für welchen Grund auch immer durch ein nicht officielles Service-Center geöffnet wurde oder durch these Service-Center darauf auf zugegriffen wurde, erlischt die Garantie.

Dieses Gerät ist nicht für professionelle Zwecke geeignet. Falls das Gerät für professionelle Zwecke eingesetzt wird, erlösen alle Garantieverpflichtungen seitens des Herstellers.

Haftungsausschluss

Aktualisierungen der Firmware und/oder Hardware-Komponenten werden regelmäß durchgeführt. Aus thisem Grund können eine der Anleitungen, Spezifikationen und Abbildungen in dieser Dokumentation zu dem Ihnen vorliegendem Gerät leicht abweichen. Alle in thisem Handbuch beschrieben Elemente dieren nur zur Illustration und treffen auf ihre individuelle Situation möglicherweise nicht zu. Aus der in thisem Handbuch getätigten Beschreibung können keine Rechtsansprüche oder Leistungsforderungen geltend gemacht werden.

Entsorgung des Altgeräts

Dieses Symbol zeigt an, dass das entsprechende Produkt oder dessen Akku/Batterie in Europa nicht mit dem normalen Hausmüll entsorgt werden darf. Um die ordnungsgemäße Abfallbehandlung des Produkts und dessen Akku/Batterie zu gewährleisten, müssen diese im Einklang mit allen anwendbaren örtlichen Vorschriften zur Entsorgung von Elektrogeräten und Akkus/Batterien entsorgt werden. Dabei halten Sie, natürliche Ressourcen zu schonen und Umweltschutzstandards zur Verwertung und Entsorgung von Altgeräten aufrecht zu halten (Richtlinie über Entsorgung Elektrischer und Elektronischer Altgeräte).

CE-Kennzeichen

Hiermit erklärt Lenco Benelux B.V., Thermiekstraat 1a, 6361 HB Nuth, The Netherlands, dass diesen Produkt den grundsätzlichen Anforderungen der EU-Richtlinie entspricht.

Die Konformitätserklung kann unter folgendem Link abgerufen werden: [e-mail]

Service

Besuchen Sieitte furweite Informationen und unseren Kundendienstunsere Hmpage www.lenco.com Lenco Benelux BV, Thermiekstraat 1a, 6361 HB, Die Niederlande.

ATTENTION :

TENGASTAS INSTRUCCIONES EN MENTE:
