BEDIENUNGSANLEITUNG LS300 BK LENCO

ONDERDELEN PLATENSPELER: B —— a

ACHTUNG: Eine andere als die hier beschriebene Bedienung, Einstellung oder Verwendung der Funktionen kann zu gefährlicher Strahlenbelastung führen.

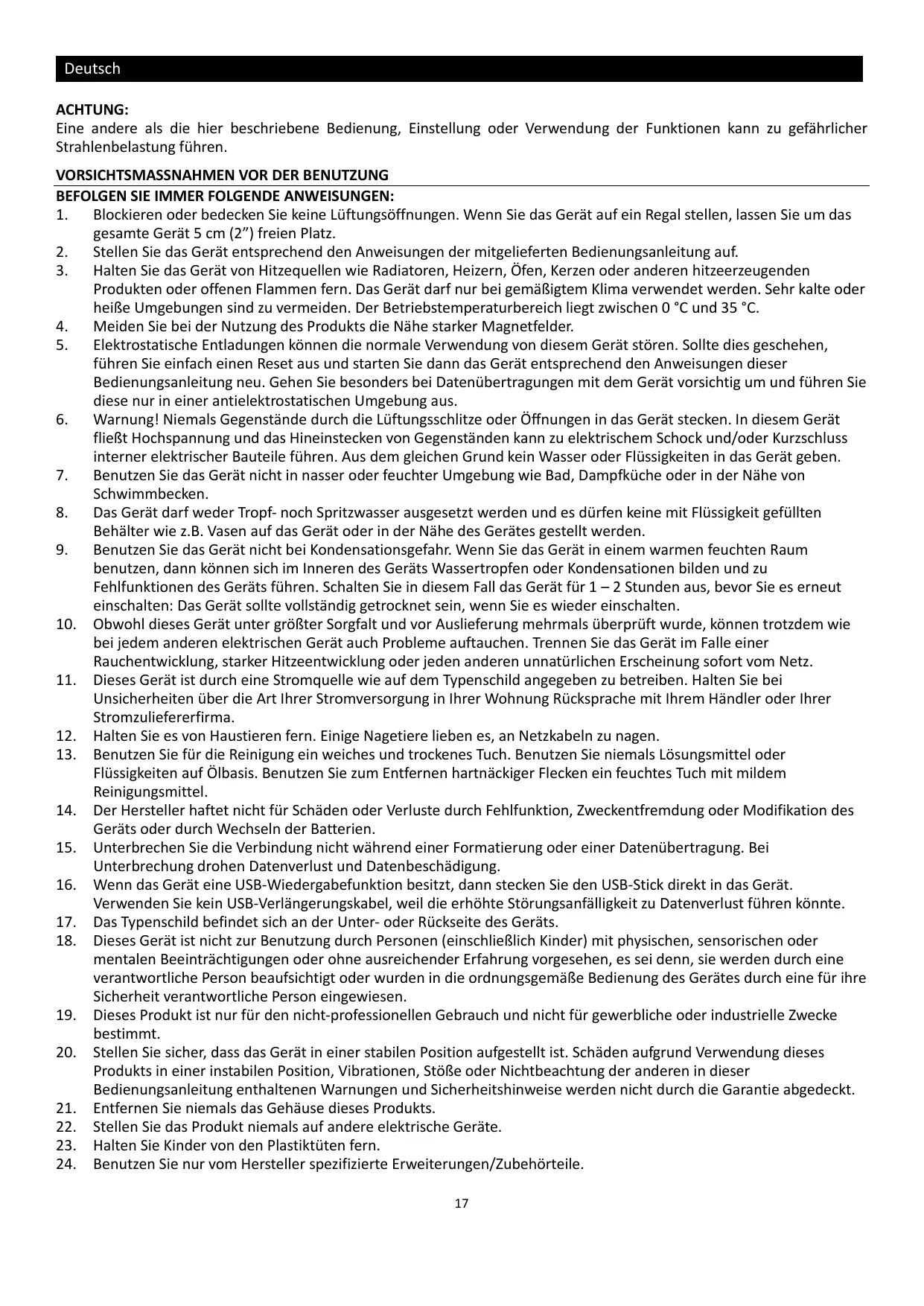

VORSICHTSMASSNAHMEN VOR DER BENUTZUNG

BEFOLGEN SIE IMMER FOLGENDE ANWEISUNGEN:

Blockieren oder bedecken Sie keine Lüftungsôffnungen. Wenn Sie das Gerät auf ein Regal stellen, lassen Sie um das gesamte Gerät 5 cm (2”) freien Platz. Stellen Sie das Gerät entsprechend den Anweisungen der mitgelieferten Bedienungsanleitung auf. Halten Sie das Gerät von Hitzequellen wie Radiatoren, Heizern, Üfen, Kerzen oder anderen hitzeerzeugenden Produkten oder offenen Flammen fern. Das Gerät darf nur bei gemäkigtem Klima verwendet werden. Sehr kalte oder heife Umgebungen sind zu vermeiden. Der Betriebstemperaturbereich liegt zwischen 0 °C und 35 °C. Meiden Sie bei der Nutzung des Produkts die Nähe starker Magnetfelder. Elektrostatische Entladungen kônnen die normale Verwendung von diesem Gerät stôren. Sollte dies geschehen, führen Sie einfach einen Reset aus und starten Sie dann das Gerät entsprechend den Anweisungen dieser Bedienungsanleitung neu. Gehen Sie besonders bei Datenübertragungen mit dem Gerät vorsichtig um und führen Sie diese nur in einer antielektrostatischen Umgebung aus. Warnung! Niemals Gegenstände durch die Lüftungsschlitze oder Ôffnungen in das Gerät stecken. In diesem Gerät flieRt Hochspannung und das Hineinstecken von Gegenständen kann zu elektrischem Schock und/oder Kurzschluss interner elektrischer Bauteile führen. Aus dem gleichen Grund kein Wasser oder Flüssigkeiten in das Gerät geben. Benutzen Sie das Gerät nicht in nasser oder feuchter Umgebung wie Bad, Dampfküche oder in der Nähe von Schwimmbecken. Das Gerät darf weder Tropf- noch Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeit gefüllten Behälter wie z.B. Vasen auf das Gerät oder in der Nähe des Gerätes gestellt werden. Benutzen Sie das Gerät nicht bei Kondensationsgefahr. Wenn Sie das Gerät in einem warmen feuchten Raum benutzen, dann kônnen sich im Inneren des Geräts Wassertropfen oder Kondensationen bilden und zu Fehlfunktionen des Geräts führen. Schalten Sie in diesem Fall das Gerät für 1 — 2 Stunden aus, bevor Sie es erneut einschalten: Das Gerät sollte vollständig getrocknet sein, wenn Sie es wieder einschalten. Obwohl dieses Gerät unter grüfiter Sorgfalt und vor Auslieferung mehrmals überprüft wurde, kônnen trotzdem wie bei jedem anderen elektrischen Gerät auch Probleme auftauchen. Trennen Sie das Gerät im Falle einer Rauchentwicklung, starker Hitzeentwicklung oder jeden anderen unnatürlichen Erscheinung sofort vom Netz. Dieses Gerät ist durch eine Stromquelle wie auf dem Typenschild angegeben zu betreiben. Halten Sie bei Unsicherheiten über die Art Ihrer Stromversorgung in Ihrer Wohnung Rücksprache mit Ihrem Händler oder Ihrer Stromzuliefererfirma. Halten Sie es von Haustieren fern. Einige Nagetiere lieben es, an Netzkabeln zu nagen. Benutzen Sie für die Reinigung ein weiches und trockenes Tuch. Benutzen Sie niemals Lôsungsmittel oder Flüssigkeiten auf Ôlbasis. Benutzen Sie zum Entfernen hartnäckiger Flecken ein feuchtes Tuch mit mildem Reinigungsmittel. Der Hersteller haftet nicht für Schäden oder Verluste durch Fehlfunktion, Zweckentfremdung oder Modifikation des Geräts oder durch Wechseln der Batterien. Unterbrechen Sie die Verbindung nicht während einer Formatierung oder einer Datenübertragung. Bei Unterbrechung drohen Datenverlust und Datenbeschädigung. Wenn das Gerät eine USB-Wiedergabefunktion besitzt, dann stecken Sie den USB-Stick direkt in das Gerät. Verwenden Sie kein USB-Verlängerungskabel, weil die erhôhte Stôrungsanfälligkeit zu Datenverlust führen kônnte. Das Typenschild befindet sich an der Unter- oder Rückseite des Geräts. Dieses Gerät ist nicht zur Benutzung durch Personen (einschlieRlich Kinder) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder ohne ausreichender Erfahrung vorgesehen, es sei denn, sie werden durch eine verantwortliche Person beaufsichtigt oder wurden in die ordnungsgemäke Bedienung des Gerätes durch eine für ihre Sicherheit verantwortliche Person eingewiesen. Dieses Produkt ist nur für den nicht-professionellen Gebrauch und nicht für gewerbliche oder industrielle Zwecke bestimmt. Stellen Sie sicher, dass das Gerät in einer stabilen Position aufgestellt ist. Schäden aufgrund Verwendung dieses Produkts in einer instabilen Position, Vibrationen, Stôke oder Nichtbeachtung der anderen in dieser Bedienungsanleitung enthaltenen Warnungen und Sicherheitshinweise werden nicht durch die Garantie abgedeckt. Entfernen Sie niemals das Gehäuse dieses Produkts. Stellen Sie das Produkt niemals auf andere elektrische Geräte. Halten Sie Kinder von den Plastiktüten fern. Benutzen Sie nur vom Hersteller spezifizierte Erweiterungen/Zubehôrteile.

25. Lassen Sie alle Eingriffe von qualifiziertem Servicepersonal ausführen. Eingriffe werden notwendig, wenn das Gerät

auf irgendeine Weise wie beispielsweise am Netzkabel oder am Netzstecker beschädigt wurde, Flüssigkeit in das Gerät eingedrungen ist, Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, es heruntergefallen ist oder nicht ordnungsgemäk funktioniert.

26. Langes Hôren lauter Tône aus einem Musikgerät kann zum zeitweiligen oder permanenten Hôrverlust führen.

27. Wenn zum Lieferumfang des Produkts ein Netzkabel oder ein Netzadapter gehürt:

Wenn irgendwelche Probleme auftreten, dann ziehen Sie den Netzstecker aus der Netzsteckdose und setzen Sie sich anschlieRend mit einer qualifizierten Fachkraft in Verbindung. Treten Sie nicht auf das Netzteil und klemmen Sie es auch nicht ein. Geben Sie besonders im näheren Bereich des Steckers und der Stelle acht, wo das Kabel aus dem Gerät herausgeführt wird. Stellen Sie keine schweren Gegenstände auf das Netzteil, weil es dadurch beschädigt werden kônnte. Halten Sie das gesamte Gerät auRerhalb der Reichweite von Kindern! Durch Spielen mit dem Netzkabel kônnen sie sich ernsthafte Verletzungen zuziehen. Trennen Sie das Gerät während eines Gewitters oder bei längerer Nichtbenutzung vom Netz. Die Wandsteckdose muss sich in der Nähe des Geräts befinden und einfach zu erreichen sein. Steckdosen und Verlängerungsleitungen nicht überlasten. Eine Überlastung kann zu Brandgefahr bzw. Stromschlag führen. Geräte der Schutzklasse 1 sind an eine Netzsteckdose mit Schutzleiter anzuschlieRen. Geräte der Schutzklasse 2 benôtigen keinen Schutzleiteranschluss. Halten Sie den Netzstecker in der Hand, wenn Sie ihn aus der Netzsteckdose ziehen. Ziehen Sie ihn nicht durch Zerren am Kabel heraus. Das kann zu einem Kurzschluss führen. Verwenden Sie weder ein beschädigtes Netzkabel noch einen beschädigten Stecker oder eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.

28. Wenn das Produkt mit einer Fernbedienung mit Batterien/Knopfzellen geliefert wird oder das Produkt eine derartige

Fernbedienung umfasst: Warnung: ® Die Batterie nicht einnehmen, er besteht Verätzungsgefahr”. © [Die mit diesem Produkt mitgelieferte Fernbedienung] enthält eine Knopfbatterie. Das Verschlucken der Batterie kann innerhalb von nur 2 Stunden zu schwersten inneren Verbrennungen mit Todesfolge führen. © Halten Sie neue und gebrauchte Batterien von Kindern fern. © Verwenden Sie dieses Produkt nicht weiter und halten Sie es von Kindern fern, wenn das Batteriefach nicht sicher schlieRt. © Suchen Sie umgehend ärztliche Hilfe auf, wenn Sie vermuten, dass Batterien verschluckt oder in Kôrperôffnungen eingeführt wurden.

29. Warnhinweise bzgl. der Verwendung von Batterien:

© Es besteht Explosionsgefahr, wenn die Batterien nicht korrekt eingelegt werden. Nur mit Batterien des gleichen oder entsprechenden Typs ersetzen. © Die Batterie darf während der Benutzung, Aufbewahrung oder des Transports weder sehr hohen oder sehr niedrigen Temperaturen noch niedrigem Luftdruck in gro8en Hôhenlagen ausgesetzt werden. © Die Ersetzung der Batterie mit einem falschen Batterietyp kann zum Explodieren der Batterie oder dem Auslaufen von entflammbarem Gas oder entflammbarer Flüssigkeit aus der Batterie führen. © Die Entsorgung der Batterie in Feuer oder einem heiBen Ofen oder das mechanische Zerkleinern oder Zerteilen der Batterie kann zu Explosionen führen. © Das Verbleiben der Batterie in einer Umgebung mit sehr hohen Temperaturen kann zum Explodieren der Batterie oder dem Auslaufen von entflammbarem Gas oder entflammbarer Flüssigkeit führen. © Eine einem sehr niedrigen Luftdruck ausgesetzte Batterie kann explodieren oder es kann aus einer einem sehr niedrigen Luftdruck ausgesetzten Batterie entflammbares Gas oder entflammbare Flüssigkeit auslaufen. © Augenmerkist auf den ükologischen Aspekt der Batterieentsorgung zu legen. ANSCHLUSS + Packen Sie alle Teile aus und entfernen Sie danach die Schutzmaterialien. + __ SchlieRen Sie das Gerät nicht eher an das Netz an, bevor Sie die Netzspannung überprüft haben und alle anderen notwendigen Verbindungen hergestellt sind. *Diese Anleitung gilt nur für Produkte, die über ein Netzkabel oder einen Netzadapter verfügen.

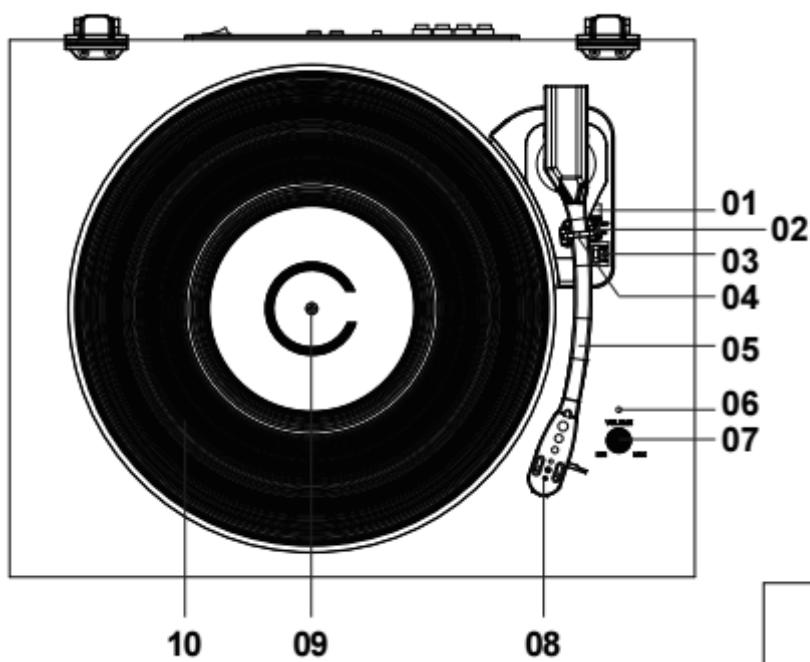

1. PLATTENSPIELERBESTANDTEILE:

Hebel Tonarmilift Schalter automatische Abschaltsteuerung Drehzahlwahlschalter Tonarmarretierung Betriebsanzeige-LED Lautstärkeregler Tonkopf mit Tonnadel Plattentellerspindel

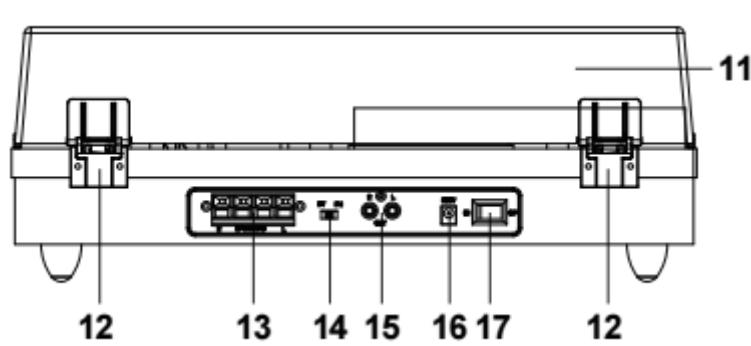

11. Abnehmbarer Staubschutz

13. Buchsen für externe Lautsprecher

14. Funktionswahlschalter

16. Netzadapterbuchse

17. Ein/Aus-Schalter

18. Externe Lautsprecher

19. Anschlussbuchsen des externen Lautsprechers

Zum Lieferumfang dieses Plattenspielers mit Bluetooth und Holzlautsprechern gehôrt ein Netzadapter mit einer Ausgangsleistung von 12 V DC/2,0 A. Dieser Adapter ist für den Betrieb des Geräts notwendig. SchlieRen Sie die externen Lautsprecherkabel an der Rückseite des Geräts und an den Lautsprechern an. Hinweis: Die externen Lautsprecherkabel sind farblich kodiert. Verbinden Sie das rote Kabel mit der roten Buche am Gerät und an den Lautsprechern (und das schwarze Kabel entsprechend mit den schwarzen Buchsen). Stecken Sie den DC-Stecker des Netzadapters sicher und fest in die Buchse DC IN auf der Rückseite des Geräts. Stecken Sie den Netzstecker des Netzadapters in eine Netzsteckdose mit 220 — 240 V-/50 Hz. Schalten Sie das Gerät ein, indem Sie den Ein/Aus-Schalter auf die Stellung EIN schalten. Die Betriebsanzeige-LED leuchtet. Anmerkung: Zur Vermeidung des Larsen-Effekts oder Rückkopplungsgeräuschen kônnen Sie folgendes tun:

1. Stellen Sie Ihre Lautsprecher in mindestens 60 cm Entfernung vom Plattenspieler auf.

2. Lassen Sie den Staubschutz offen, wenn Sie Platten bei hôherer Lautstärke wiedergeben.

Wiedergeben einer Platte Nehmen Sie den Staubschutz ab. Schieben Sie den Funktionswahlschalter auf die Stellung Phono. » NE N Schalten Sie das Gerät ein, indem Sie den Ein/Aus-Schalter auf die Stellung EIN schalten. Die Betriebsanzeige-LED leuchtet ROT. 4. Legen Sie eine Schallplatte auf den Plattenteller. Stellen Sie die für die Schallplatte passende Plattenteller-Drehzahl ein. Hinweis: Wenn Sie Singles (45-U/min-Schallplatten) und/oder Schallplatten mit gro$em Mittelloch wiedergeben môchten, dann verwenden Sie einen Puck (45-U/min-Adapter). Entfernen Sie anschlieRend den Nadelschutz vom Tonkopf. Entriegeln Sie danach die Tonarmsicherung der Tonarmhalterung. Drücken Sie den Hebel Tonarmlift nach hinten, wird der Tonarm sanft angehoben. Bewegen Sie nun den Tonarm zu der gewünschten Stelle über der Schallplatte. Wenn der Schalter der automatischen Abschaltsteuerung auf EIN steht, dann beginnt sich der Plattenteller zu drehen, wenn der Tonarm in Richtung Schallplatte bewegt wird. Lassen Sie den Tonkopf auf der Schallplatte aufsetzen, indem Sie den Hebel Tonarmlift nach vorn drücken. Danach beginnt die Wiedergabe der Schallplatte. Wenn die Schallplatte bis zu Ende wiedergegeben wurde und der Schalter der automatischen Abschaltsteuerung auf EIN steht, dann stoppt die Schallplatte automatisch. Wenn jedoch der Schalter der automatischen Abschaltsteuerung auf AUS steht, dann stoppt die Schallplatte NICHT automatisch, wenn diese bis zu Ende wiedergegeben wurde. In diesem Fall müssen Sie den Hebel Tonarmlift nach hinten drücken, um den Tonarm anzuheben und diesen zurück zur Tonarmhalterung zu bewegen. Schalten Sie danach den Plattenspieler aus, um die Drehung des Plattentellers zu beenden. Anmerkung: Die AUTOMATISCHE ABSCHALTUNG kann für die meisten Schallplatten mit 33 U/min eingesetzt werden. Bei einigen wenigen Schallplatten jedoch kommt es zur Abschaltung, obwohl das Ende noch gar nicht erreicht wurde oder es kommt nicht zur Abschaltung, obwohl das Ende erreicht wurde, wenn die AUTOMATISCHE ABSCHALTUNG EINGESCHALTET ist.

3. Wiedergeben über Bluetooth

Mittels der Bluetooth-Funktion kann an diesen Plattenspieler ein externes Gerät mit Bluetooth-Konnektivität kabellos angeschlossen werden.

1. Schalten Sie das Gerät ein, indem Sie den Ein/Aus-Schalter auf die Stellung EIN schalten.

2. Schieben Sie den Funktionswahlschalter auf die Position BT (Bluetooth). Die Betriebsanzeige-LED blinkt BLAU.

3. Drehen Sie Ihre externe Bluetooth Einstellung des Gerätes auf EIN. Warten Sie einen Moment und suchen Sie dann nach

dem Gerät mit dem Kopplungsnamen ,Lenco LS-300/301/310“.

4. Wählen Sie den Bluetooth Verbindungsnamen aus, um das Gerät zu verbinden. Nach aufgebauter Verbindung leuchtet

die LED konstant BLAU.

5. Jetzt kônnen Sie Ihr externes Gerät über Bluetooth verbinden.

6. Es ist empfehlenswert, dass Sie an lhrem Bluetooth-Gerät (Smartphone oder Tablet) den maximalen Lautstärke

pegel einstellen und die gewünschte Wiedergabelautstärke mit Hilfe des Lautstärkereglers (07) Ihres

Plattenspielers einstellen.

7. SchlieBen Sie ein externes Lautsprechersystem über ein Cinchkabel (nicht im Lieferumfang) an den Cinch-Ausgängen an,

um die Musik Ihrer Schallplatten über Ihr Lautsprechersystem genieRen zu kônnen. Stellen Sie die Lautstärke Ihres Smartphones/Tablets (zum Plattenspieler streamendes Musikwiedergabegerät) auf 100% und anschlieRend die gewünschte Lautstärke mit Hilfe des Drehreglers am Plattenspieler ein, um im Bluetooth-Modus zu verhindern, dass sich Ihr LS-300/301/310 nach 20 Minuten ausschaltet (ERP2-Richtl je). ,Dieses Produkt besitzt eine Bluetooth-Empfangsfunktion, mit der Sie jedoch keine Klänge über Bluetooth übertragen kônnen, d. h. Sie kônnen nur Bluetooth-Audiosignale von externen Quellen wie beispielsweise einem Smartphone kabellos empfangen.“ Lenco Plattenteller LS-300/301/310 Ausführung Riemengetrieben, voll manuell Antriebsmotor Gleichstrommotor Umdrehungen 33 1/3 U/min, 45 U/min Gleichlaufschwankung <0,35% Plattenteller 300 mm Tonabnehmer Antriebsart N-40/Audio Technica AT3600 Tonnadel 0,6-um-Diamant Empfohlene Auflagekraft 3,5 Gramm Ausgang 2,5 mV +3 dB bei 1 kHz Frequenzgang 0 dB +3 dB bei 10 kHz Kanaltrennung 18 dB oder mehr bei 1 kHz Signal-Rauschabstand (S/N) 40 dB Allgemeines Eingang 100 — 240 V- / 50/60 Hz / 1,2 A NETZTEIL Ausgang 12 V DC/2 A

Audioausgang (LINE OUT) 400 — 600 mV Leistungsaufnahme 24W Abmessung Plattenspieler: 424 x 331 x 160 mm; Lautsprecher: 140 x 177 x 230 mm Gewicht LS-300/301/310: Ca. 6,9 kg Netzteil Hersteller: Dongguan Liyang Electrical Technology Co., Ltd Modellnummer: LY024SPS-120200Z Verwenden Sie nur die im Handbuch angegebene Stromversorgung

Informationen Wert und Genauigkeit Name des Herstellers oder der Handelsmarke, kommerzielle Zulassung und Anschrift Dongguan Liyang Electrical Technology Co. Ltd Zone A, 2/F, Building D, Chuangfu Industrial Zone, Dakan Village, Huangjiang Town, 523750, Dongguan City, Guangdong, China Modellidentifikator

Eingangsspannung 120-240V Wechselstromfrequenz des AC-Eingangs 50-60Hz Ausgangsspannung DC 12V Ausgangsstrom 2A Ausgangsleistung 24W Durchschnittliche Effizienz bei Normallast 87.89% Effizienz bei Niederlast (10 %) 82.77% Leistungsaufnahme bei Nulllast 0.08

Lenco bietet Leistungen und Garantien im Einklang mit Europäischem Recht. Im Falle von Reparaturen (sowohl während als auch nach Ablauf der Garantiezeit) sollten Sie deshalb Ihren Einzelhändler kontaktieren. Wichtiger Hinweis: Es ist nicht môglich, Geräte für Reparaturen direkt an Lenco zu schicken. Wichtiger Hinweis: Falls dieses Gerät von einem nicht autorisierten Kundendienst geôffnet oder darauf zugegriffen wird, erlischt die Garantie. Dieses Gerät ist nicht für professionelle Zwecke geeignet. Falls das Gerät für professionelle Zwecke eingesetzt wird, erlôschen alle Garantieverpflichtungen seitens des Herstellers.

2. Haftungsausschluss

Aktualisierungen der Firmware und/oder Hardware-Komponenten werden regelmäRig durchgeführt. Daher kônnen einige der Anweisungen, Spezifikationen und Abbildungen in dieser Dokumentation von lhrer individuellen Situation abweichen. Alle in diesem Handbuch beschriebenen Elemente dienen nur zur Illustration und treffen auf Ihre individuelle Situation môglicherweise nicht zu. Aus der in diesem Handbuch getätigten Beschreibung kônnen keine Rechtsansprüche oder Ansprüche geltend gemacht werden.

3. Entsorgung des Altgeräts

Dieses Symbol zeigt an, dass das entsprechende Produkt oder dessen Batterie in Europa nicht mit dem normalen Hausmüll entsorgt werden darf. Um die ordnungsgemäke Abfallbehandiung des Produkts und dessen Batterie zu gewährleisten, müssen diese im Einklang mit allen anwendbaren ürtlichen Vorschriften zur Entsorgung von Elektrogeräten und Batterien entsorgt werden. Dabei helfen Sie, natürliche Ressourcen zu schonen und Umweltschutzstandards zur [ Verwertung und Entsorgung von Altgeräten aufrecht zu halten (Waste Electrical and Electronic Equipment Directive).

Hiermit erklärt Commaxx BV. Wiebachstraat 37, 6466 NG Kerkrade, Die Niederlande, dass dieses Produkt den grundsätzlichen Anforderungen der EU-Richtlinie entspricht. Die Konformitätserklärung ist erhältlich unter techdoc@commaxxgroup.com

Weitere Informationen und Unterstützung erhalten Sie unter www.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, Die Niederlande.
