Um das Produkt safer und sachgerecht zu benutzen, lessen Sieitte erst sorgfaltig die Betriebsanleitung, bevor Sie das Produkt in Betriebnehmen.

16MQ70 Series

Inhalt

Wichtige Sicherheitshinweise 1

Während der Nutzung des Produkts 1

Komponenten prufen 2

Produkt-Überblick 3

Folio-Einband benutzen 3

Monitor anschlieben 4

Bildschirm einstellen (Erweiterungsmodus) 4

Bildschirmhelligkeit einstellen 5

Software installieren 5

Checklste vor Inanspruchnahme des technischen Supports. 5

Anhang 6

Produktspezifikationen 6

Modus Werkseinstellung 7

Eingetragenes Markenzeichen und Open Source Software Informationen......7

Symbole. 7

Wichtige Sicherheitshinweise

Lesen Sie nachfolgend „Wichtige Sicherheitschinweise“, um Gefahren und mögliche Beschädigungen auszuschreiben.

"Wichtige Sicherheitshinweise" ist unterteilt in „Warnung" und „Achtung".

WARNING: Bei Nichtbeachtung der Instruktionen besteht die Gefahr schwerer Sachschäden oder gar tölicher Verletzungen.

ACHTUNG: Bei Nichtbeachtung der Instruktionen besteht

Verletzungsgefahr, oder das Geräkt möglich beschädigt werden.

Während der Nutzung des Produkts

WARNING

• Benutzen Sie das Produkt an einem sicheren Platz, wo keine Gefahr besteht, dass das Produkt zu Boden fällt.
• Benutzen Sie das Produkt nicht an einem staubigen oder feuchten Platz.
• Benutzen Sie das Produkt nicht an einem Platz, der sehr hohen oder sehr niedrigen Temperatoren ausgesetzt ist.
• Fassen Sie das Stromversorgungskabel nicht mit nassen Händen an.
• Halten Sie den Anschluss des Stromversorgungskabels frei von Fremdsubstanzen.
• Zum Reinigen des Produkt ein geeignetes Reinigungsmittel benutzten, und danach das Produkt vollständig trocknen setzen, bevor es erneut benutzt wird.

ACHTUNG

• Nicht mit den Fingern auf den Monitor-Bildschirm drücken, auch keine Gegenstände auf ihm ablegen.
• Den Bildschirm nicht mit einem scharfen Gegenstand berühren oder kratzen.
• Den Bildschirm nicht mit den Händen berühren, wenn er beschädigt ist.
• Wird ein unbewegtes Bild langere Zeit auf dem Bildschirm angezeigt, konnte es sich einbrennen.
• Benutzen Sie einen Bildschirmschoner usw.
• Wird der Monitor bei niedriger Temperatur eingescheltet, könnte der Bildschirm kurzzeitig blinken.
• Wenn das der Fall ist, sehen Sie möglicherweise einige rote, grüne und blaue Stellen auf dem Bildschirm, aber das ist normal.

Koponenten prufen

Das gekaufte Produkt besteht aus den unter abgebildeten Komponenten. Prufen Sie diese vor dem Gebrauch auf Vollständigkeit.

• Das Produkt und einige seiner Komponenten können bei einigen Modellen in Form und Farbe anderes ausgehen als in den Abbildungen.
• Um das Produkt zu reinigen, benutzen Sieitte nur ein spezielles Reinigungsmittel fur PC und Monitor. Wenn Sie stattdessen Verdunner, Benzin, Alkohol oder ahnliche Mittel benutzen, kann das Produkt beschadigt oder verformt werden.

Monitor-Körper

Betriebsanleitung

USB-C™-Kabel

Folio-Einband

HINWEIS

• Die in der Betriebsanleitung gezeigten Abbildungen können jederzeit ohne Vorankündigung geändert werden.

Produkt-Überblick

Das Produkt kann in Form und Farbe von den Produkt-Abbildungen in dieser Betriebsanleitung abweichen.

Front

USB-CTM-Anschluss
2 USB-CTM-Anschluss
Bildschirm-Helligeitsregler

Folio-Einband benutzen

Sie konnen den Folio-Einband zurückklappen und als Fuß benutzen.

ACHTUNG

• Wenn Sie das Produkt bewegen, dann achten Sie darauf, den Folio-Einband festzuhalten, um den Bildschirm zu schützen.

HINWEIS

• Der Folio-Einband bietet zwei Neigungswinkel.

• Der Folio-Einband kann nur horizontal benutzt werden.
• Der Folio-Einband ist ein Verbrauchsartikel und kann durch den Gebrauch beschädigt werden. Im LG Electronics Service Center konnen Sie Folio-Einbände separat kaufen.

Monitor anschließen

Mit dem USB-CTM-Kabel den USB-CTM-Anschluss des Monitors am entsprechenden Anschluss des PCs anschließen.

ACHTUNG

• Benutzten Sie ausschließlich ein USB-CTM-Kabel dafür. Beim Versuch, ein anderes Kabel zu benutzten, kann der Konnektor beschädigt werden.

HINWEIS

• Dieses Produkt ist nur für die Benutzung mit einem Laptop konzipiert. Das Gerät, das am Monitor angeschlossen wird, muss DisplayPort Alternate Mode (DP Alt Mode) unterstützen und eine Ausgangsleistung (USB PD) von 7,5 W (5 V / 1,5 A) oder darüber haben.
• Der USB-CTM-Anschluss unterstützennzur eine einzige Verbindung, nicht mehrere.
• Benutzten Sie das mitgelieferte USB- C^TM -Kabel, um den Monitor anzuschreiben. Wird ein Kabel für ein anderer Produkt benutzt, Funktioniert der Bildschirm möglicherweise nicht ordnungsgemäß.
• Ist beim Gerät, das am Monitor angeschlossen ist, der Akku leer oder fast leer, wird die Verbindung unterbrochen.
• Der Monitor unterstützen die Funktion Plug-and-Play. (Plug-and-Play: Wir das Gerät am PC angeschlossen, erkennt der PC automatisch das angeschlossene Gerät, sodass der Benutzer oder die Benutzerin keine Umgebungseinstellungen durchführen muss.)

Bildschirm einstellen (Erweiterungsmodus)

Wenn Sie den tragbaren Monitor auf Erweiterungsmodus stellen, können Sie das Bildschirmverhältnis und das Layout festlegen.

1 Auf der Tastatur auf [ ] oder [Strg] + [ESC] drücken, um das Startmenü aufzurufen.

• Windows 10: Auf Start drucken
• Windows 11: Auf Start drücken

und dann Einstellungen

auswahlen.

Einstellungen

] auswahlen.

2 Wenn der Bildschirm für Einstellungen angezeigt wird, [System] > [Anzeige] auswahlen.
3 Windows 10: Unter [Mehrere Bildschirme] die Option [These Anzeigen erweitern] auswahlen.

Windows 11: [These Anzeigen erweitern] auswahlen.

4 Monitor 2 auswahlen.

5 Unter [Skalieren & Layout] die gewünschten Einstellungen vornehmen.

HINWEIS

• Die Abbildung dient der Veranschaulichung. Je nach Windows-Version und Landessprache kann die Anzeige anders aussehen.

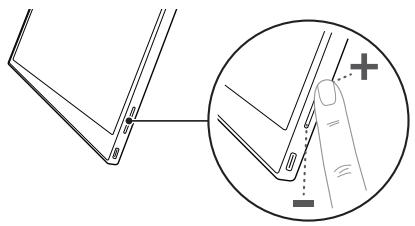

Bildschirmhelligkeit einstellen

Um die Bildschirmhelligkeit einzustellen, können Sie den Helligkeitsregler auf der rechten Seite des Monitors benutzen.

Software installieren

Wenn Sie OnScreen Control installieren, können Sie weniger und bequem verschiedene Funktionen benutzen, z. B. Splitscreen, Monitor-Einstellungen und Bildschirmumschaltung.

1 Besuchen Sie die Website von LG Electronics (http://lg.com).
2 Suchen Sie unter dem Menüpunkt „SERVICE“ das Modell Ihr’s Produktionskasse.
3 Wahlen Sie „OnScreen Control" und starten Sie die Installation der Software.

HINWEIS

• Nachdem OnScreen Control installiert ist, können Sie dem Hilfe-MENU der App entnahmen, wie Sie die App benutzen.
• OnScreen Control gibt es nur für Windows.
  Die Funktion Auto Screen Rotation ist nur verfügbar, wenn OnScreen Control aktiviert ist.

Checkliste vor Inanspruchnahme des technischen Supports

Wenn bei Benutzung des Produkts die folgenden Symptome auftreten, dann überprüfen Sie zunachst die folgende Beste.

Möglicherweise handelt es sich nicht um einen Fehler.

Symptom	Ursache und Lösung
Der Bildschirm bleibt leer oder die Verbindung ist nicht stabil.	Vergewissen Sie sich, dass das am Monitor angeschlossene Gerät DisplayPort Alternate Mode (DP Alt Mode) und USB Power Delivery (USB PD) unterstützt.
Das Gerätlässt sich nicht einschalten.	Vergewissen Sie sich, dass Sie das Gerät ordnungsgemäß mit dem mitgelieferten USB-CTM-Kabel am Monitor anschließen können.
Der vom Monitor unterstützen Frequenzbereich ist übersritten worden.	Dieser Fehler tritt auf, wenn das vom PC ausgegebene Signal den Bereich der Horizontal- oder Vertical-Frequency überschreiben. Lesen Sie im Abschnitt Modus Werkseinstellung nach und setzen Sie die Frequenz entsprechend zurück.
Das Bild auf dem Bildschirm ist undeutlich.	Ist die Auflösung auf einen anderen Wert als den empfohlenen (optimal) eingestellt, kõnte Text auf dem Bildschirm unscharf oder gedämpft, abgeschritten oder gekippt dargestellt werden. Benutzten Sie die empfohlene Bildschirmaufösung.
Ein eingebrannten Bild ist selbst dann zu sehen, wenn das Gerät ausgeschaltet ist.	Beachten Sie, dass sich ein Bild auf dem Bildschirm einbrennen kann, wenn diese über längerere Zeit auf dem Bildschirm unverändert angezeigt wird. Benutzten Sie einen Bildschirmschoner, damit so etwas nicht passieren kann.
Auf dem Bildschirm sind Flecken zu sehen.	Der Bildschirm kõnte bei der Benutzung ein paar fehlerhafte Pixel (rot, grün, blau, weiß, schwarz) aufweisen. Bei einem LCD-Bildschirm ist das normal. Es besteht kein Leistungsverlust und kein Fehler.

Anhang

Produktspezifikationen

Display	40,6 cm IPS LCD
Farbtiefe	16,7 Millionen Farben (8 Bit)
Auflösung	Maximale Auflösung	2560 x 1600 bei 60 Hz
	Empfohlene Auflösung	2560 x 1600 bei 60 Hz
Unterstützte Display Standard	DisplayPort Alternate Mode (DP Alt Mode)
Stromversorgung	Bemessen	5 V --- 2 A
	Stromverbrauch	Betriebsmodus: 8 W allgemein (Werkseinstellung)*

Umgebung	Betrieb	Temperatur	0°C bis 40°C
		Luftfeuchtigkeit	Unter 80 %
	Lagerung	Temperatur	-20°C bis 60°C
		Luftfeuchtigkeit	85 % oder niedriger
Abmessungen (ohne Verpackung)	Mit Folio-Einband	362 (Breite) x 249 (Höhe) x 11,3 mm (Dicke)
	Ohne Folio-Einband	360 (Breite) x 245,5 (Höhe) x 8,3 mm (Dicke)
Gewicht (ohne Verpackung)	Mit Folio-Einband	Ca. 990 g
	Ohne Folio-Einband	Ca. 670 g

HINWEIS

• • Stromverbrauch im eingeschalteten Zustand wurde gemessen gemäß Standard-Testbedingungen von LGE (Muster vollständiges Weiß, maximale Auflösung).
• Produktspezifikationen können jederzeit ohne Vorankündigung geändert werden, um Produktverbesserungen zu erzielen.
• Je nach Betriebsbedingungen und Monitor-Einstellungen kann der Stromverbrauch unterschiedlich sein.

Modus Werkseinstellung

Voreinstellungen- Modus	Horizontalfrequenz (kHz)	Vertikale Freqenz (Hz)	Polarität (H/V)
640 x 480	31,469	59,94	-/-
800 x 600	37,879	60,317	+/+
1024 x 768	48,363	60	-/-
1152 x 864	54,347	60,05	+/+
1280 x 720	45	60	+/+
1280 x 1024	63,981	60,02	+/+
1600 x 900	60	60	+/+
1680 x 1050	65,29	59,954	-/+
1920 x 1080	67.5	60	+/-
1920 x 1080	83,894	74,973	+/-
2560 x 1440	88,79	59,95	+/-
2560 x 1600	48,62	29,96	+/-
2560 x 1600	98,71	59,97	+/-
2560 x 1600	124,26	74,95	+/-

Eingetragenes Markenzeichen und Open Source Software Informationen

USB Typ-CTM und USB-CTM sind Markenzeichen des USB Implementers Forum.

LG

LG Logo ist ein eingetragenes Markenzeichen von

LG Electronics Inc.

Um den in diesen Produkt enthaltenen Quellcode unter der GPL, LGPL, MPL und anderen Open-Source-Lizenzen, die zur Offenlegung des Quellcodes verpflichteten, zu erhalten und um Zugang zu allen genannten Lizenzbedingungen, Copyright-Hinweisen und anderen relevanten Dokumenten zu erhalten, besuchen Sieitte https://opensource.lge.com.

LG Electronics betiet gegen eine kostendeckende Gebuhr (Medium, Versand und Bearbeitung) den Quellcode auf CD-ROM an. Senden Sie dazu eine Anfrage per E-Mail an: [e-mail].

Dieses Angebot gilt für jeder, der diese Informationen erhält, für einen Zeitraum von drei Jahren nach der letzten Lieferung diesen Produkts.

Symbole

~	Bedeutet Wechselstrom (AC).
==	Bedeutet Gleichstrom (DC).
回合	Bedeutet Gerät der Klasse II.
1)	Bedeutet Bereitschaftsbetrieb.
|	Bedeutet "EIN" (Netz).
5)	Bedeutet gefährliche Spannung.
