Produkttyp	Einbau-Dunstabzugshaube
Marke	AEG
Modell	DKB5660HM
Stromversorgung	220-240 V ~ 50 Hz
Absaugleistung	4 Stufen (davon Stufe 4 zeitgesteuert 5 Min.)
Spezialfunktion	Breeze-Funktion (Raumbelüftung 60 Min.), Hob²Hood (drahtlose Verbindung mit Kochfeld)
Beleuchtung	LED, nicht direkt ansehen
Fettfilter	Spülmaschinengeeignet, monatliche Reinigung
Aktivkohlefilter	Typ 20 LONG LIFE (waschbar) oder Typ 15 (nicht waschbar, alle 4 Monate wechseln)
Filtersättigungsanzeige	Ja, Taste 7: Dauerlicht für Fett, Blinklicht für Kohle
Mindestsicherheitsabstand	50 cm (Elektrokochfeld) / 65 cm (Gas- oder Mischkochfeld)
Installation	Abluft nach außen oder Umluftbetrieb
Wartung	Monatliche Reinigung der Außenseite mit feuchtem Tuch und mildem Reinigungsmittel
Bedienfeld	Touch-Tasten: EIN/AUS, Stufen 1-4, Breeze, Beleuchtung, Filtersättigung
Bedienfeldsperre	Ja, Taste 1 im Standby
Energieverbrauch	LED-Beleuchtung: 90% Energieeinsparung
Ersatzteile	Nur Original-AEG-Teile verwenden
Reparierbarkeit	AEG-Kundendienst, Lampen durch autorisierte Stelle ersetzen

Häufig gestellte Fragen - DKB5660HM AEG

Welcher Mindestabstand muss zwischen Dunstabzugshaube und Kochfeld eingehalten werden?

Bei einem Elektroherd beträgt der Mindestabstand 50 cm. Bei einem Gas- oder Mischherd sind es 65 cm. Beachten Sie stets die Anweisungen des Kochfeldherstellers.

Wie reinige ich den Fettfilter?

Der Fettfilter sollte einmal im Monat gereinigt werden. Sie können ihn von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur im Kurzprogramm waschen. Hinweis: Das Waschen in der Spülmaschine kann zu Verfärbungen führen, beeinträchtigt jedoch nicht die Leistung.

Wie pflege ich den Aktivkohlefilter?

Für den Aktivkohlefilter Typ 20 LONG LIFE (waschbar): Reinigen Sie ihn alle zwei Monate mit heißem Wasser oder in der Spülmaschine bei 65°C. Trocknen Sie ihn 10 Minuten im Backofen bei 100°C. Ersetzen Sie das Polster alle 3 Jahre. Für den Typ 15 (nicht waschbar): Wechseln Sie ihn spätestens alle 4 Monate. Er kann nicht gereinigt werden.

Was bedeutet die Anzeige der Filtersättigung?

Taste 7 am Bedienfeld leuchtet dauerhaft, wenn der Fettfilter gereinigt werden muss. Wenn sie blinkt, muss der Aktivkohlefilter gewartet werden. Um die Anzeige zurückzusetzen, drücken Sie im Standby-Modus die Taste 7 länger als 3 Sekunden.

Wie verwende ich die Hob²Hood-Funktion?

Die Hob²Hood-Funktion ermöglicht eine drahtlose Verbindung zwischen Haube und Kochfeld. Die Haube passt die Absaugstufe automatisch an das Kochen an. Stellen Sie sicher, dass Ihr Kochfeld kompatibel ist. Nach einem Stromausfall warten Sie 1 Minute, bis die Verbindung wiederhergestellt ist.

Kann ich die Haube ohne Aktivkohlefilter betreiben?

Ja, wenn Ihre Haube im Abluftbetrieb installiert ist, ist kein Aktivkohlefilter erforderlich. Im Umluftbetrieb ist der Aktivkohlefilter zur Geruchsneutralisierung zwingend erforderlich.

Wie tausche ich die LED-Beleuchtung aus?

Die LED-Lampen müssen von einer autorisierten Servicestelle ausgetauscht werden, um Sicherheit und Kompatibilität zu gewährleisten. Versuchen Sie nicht, sie selbst zu ersetzen.

Welche Reinigungsmittel soll ich für die Haube verwenden?

Verwenden Sie ein feuchtes Tuch mit einem milden flüssigen Reinigungsmittel. Verwenden Sie niemals Scheuermittel oder Alkohol, da diese die Oberfläche beschädigen könnten.

Warum funktioniert meine Haube nach einem Stromausfall nicht?

Nach einem Stromausfall kann es bis zu 1 Minute dauern, bis die Haube die Verbindung zum Kochfeld (Hob²Hood) wiederherstellt und ihre Funktionen zurücksetzt. Wenn das Problem bestehen bleibt, überprüfen Sie den Sicherungsschalter oder kontaktieren Sie den Kundendienst.

Wie aktiviere ich die Breeze-Funktion?

Drücken Sie die Taste 6 (Breeze-Funktion), um eine niedrige Lüftungsstufe für 60 Minuten zu aktivieren. Die Haube schaltet sich danach automatisch aus.

BEDIENUNGSANLEITUNG DKB5660HM AEG

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihr Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten: www.aeg.com

Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten: www.aeg.com/productregistration

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.aeg.com/shop

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer. Warn- und Sicherheitshinweise. Änderungen vorbehalten.

SICHERHEITSHINWEISE

Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker auszieht bzw. den Hauptschalter ausschaltet.

Alle Installations- und Wartungsarbeiten sind mit Arbeitshandschuhen durchzuführen.

Das Gerät kann von Kindern ab 8 Jahren sowie von Menschen mit verringerten physischen, sensorischen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen worden sind und sich der damit verbundenen Gefahren bewusst sind. Darauf achten, dass Kinder nicht mit dem Gerät spielen. Die Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird. Die Dunstabzugshaube ist regelmäßig innen und außen zu reinigen; bei der Reinigung ist auf die Wartungshinweise des vorliegenden Handbuchs zu achten.

Das Nichtbeachten der Reinigungshinweise und des Ersatzes bzw. der Reinigung der Filter kann zur Brandgefahr führen.

Es ist streng verboten, Speisen auf der Flamme unter der Dunstabzugshaube zu kochen.

1. SICHERHEITSHINWEISE

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen; das ist in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heiß werden.

Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Abschnitt Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Achtung! Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Küchengerüche halten Sie sich streng an die Vorschriften der örtlichen Behörde.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein.

Die Abluft darf nicht in einen Abzug geleitet werden, der für die Ableitung von Rauch- bzw. Brennstoffgasen verwendet wird.

Die Dunstabzugshaube nicht ohne richtig installierte Lampen verwenden bzw. betreiben, um Stromschlaggefahr zu vermeiden.

Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden! Die Dunstabzugshaube darf niemals als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist. Verwenden Sie nur die mit dem Produkt für

die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp. Verwenden Sie die Schraubenlänge, die im Installationshandbuch angegeben wird. Im Zweifelsfall fragen Sie Ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zu elektrischer Gefährdung führen.

2. BEDIENUNG

Der Dunstabzug dient zum Absaugen der beim Kochen entstehenden Dämpfe. In dem mitgelieferten Montagehandbuch ist angegeben, ob Sie Ihre Haube als Abluft-

oder Umluftversion betreiben.

3. BEFESTIGUNG

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannungskategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50 cm im Fall von elektrischen Kochfeldern und 65 cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten. Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

4. WARTUNG

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Hinweis! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

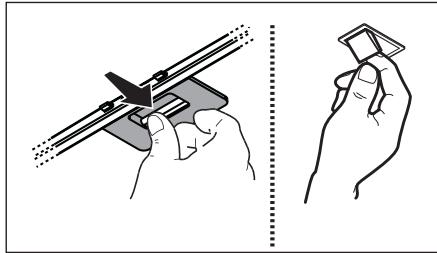

4.1 Fettfilter

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

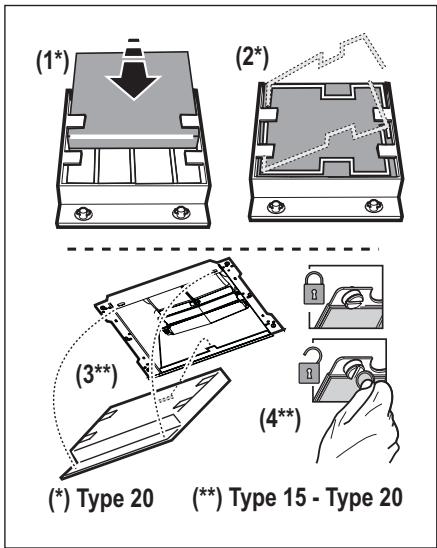

4.2 Aktivkohlefilter - Type 20 LONG LIFE - Der waschbare Aktivkohlefilter

Der Aktivkohlefilter wird alle zwei Monate in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65 °C gewaschen (in diesem Fall den vollständigen Spülzyklus - ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfernen und dieses bei 100° für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.

4.3 Typ 15 - Der NICT waschbare Aktivkohlefilter

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muss der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

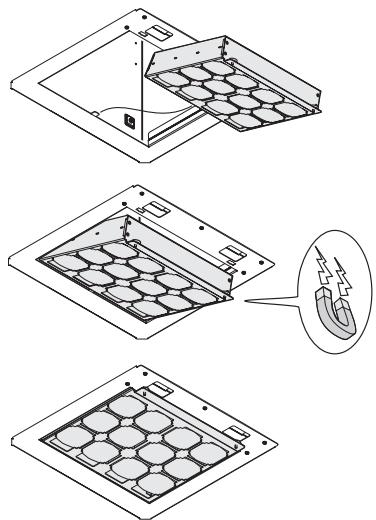

4.4 Regenerierbarer Aktivkohlefilter

Der Kohlefilter muss alle zwei Monate (bzw. wenn das System zur Anzeige der Filtersättigung - soweit am entsprechenden Modell vorhanden - dies anzeigt) regeneriert werden, dazu ist der im Folgenden angeführte Vorgang zu befolgen:

1. Das Haushaltsgerät vom Stromnetz trennen.
2. Die Filteroberfläche mit einem feuchten Tuch reinigen, um die Fettablagerungen an der Oberfläche zu beseitigen.
3. Den Filter bei 200 Grad 45 Minuten lang in den Ofen legen.
4. Den Ofen ausschalten und eine Stunde abwarten, dann den Filter entnehmen.

Achtung! Vor Berühren des Filters sicherstellen, dass er abgekühlt ist.

Typ SUPCHARC-E

5. BEDIENELEMENTE

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstärke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchtung versehen ist. Bei starker Dampfentwicklung

die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen. Auf der Vorderseite des Gerätes befinden sich die Schalter:

1 ON/OFF-Taste für Geschwindigkeit Ein/Aus-Taste für Bedientafel 2 Taste Geschwindigkeitsstufe (Leistung) 1 3 Taste Geschwindigkeitsstufe (Leistung) 2 4 Taste Geschwindigkeitsstufe (Leistung) 3 5 Taste Geschwindigkeitsstufe (Leistung) 4 Hinweis: Die Geschwindigkeitsstufe 4 bleibt für 5 Minuten eingeschaltet, danach schaltet das Gebläse automatisch auf die vorherige Geschwindigkeitsstufe 6 Funktionstaste "Breeze" (Raumlüftung) Die Dunstabzugshaube schaltet sich ein und läuft mit der niedrigen Geschwindigkeitsstufe (Leistung) für 60 Minuten, danach schaltet sie sich ab. 7 Kontroll- und Ein/Aus-Taste für die Filtersättigung 8 Funktionsanzeige Hob²Hood 9 ON/OFF-Taste für Licht

Funktion Aktivierung - Deaktivierung Bedienfeld Bei Dunstabzugshaube im Standby 1, alle LEDs schalten sich aus, die Bedientafel ist deaktiviert. Bei Dunstabzugshaube im Standby 1, alle LEDs schalten sich aus, die Bedientafel ist deaktiviert.

Funktion Aktivierung - Deaktivierung Filtersättigungskontrolle

Bei Dunstabzugshaube in Standby die Taste für mindestens 4 Sekunden drücken

Taste 7 beginnt zu blinken, um anzuzeigen, dass die Sättigungskontrolle des Aktivkohlefilters eingeschaltet ist.

Taste 7 beginnt zu leuchten, um anzuzeigen, dass die Sättigungskontrolle des Aktivkohlefilters deaktiviert ist.

Funktion Kontrolle und Reset Filtersättigung

In regelmäßigen Abständen je nach dem, wie häufig die Dunstabzugshaube läuft, leuchtet die Taste 7 um anzuzeigen, dass die Filter gemäß den Anweisungen in den entsprechenden Abschnitten gewartet werden müssen.

Taste 7 leuchtet: Die Fettfilter müssen gewartet werden.

Taste 7 blinkt: Die Aktivkohlefilter müssen gewartet werden.

Reset Filtersättigungsanzeige Bei Dunstabzugshaube in Standby die Taste 7 für mindestens 4 Sekunden drücken.

Nötigenfalls den Vorgang wiederholen.

5.1 Hob²Hood

Die Haube ist mit einer Link-Funktion "ohne Kabel" (wireless/drahtlos) mit einem Kochfeld für die automatische Anpassung der am besten geeigneten Geschwindigkeit ausgestattet. Konsultieren Sie die Bedienungsanleitung des Kochfelds, um die Präsenz und die Kompatibilität dieser Funktion zu überprüfen. Im Falle einer allersten Verbindung mit dem Stromnetz oder eines plötzlichen Stromausfalls (Blackout), warten Sie 1 Minute, damit die Haube den Anschluss an das Kochfeld wieder herstellen kann. Sobald die Dunstabzugshaube in der Funktion Hob2Hood läuft, leuchtet die Taste 8.

6. BELEUCHTUNG

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet. Die LEDs ermöglichen eine optimale Beleuchtung der Kochfläche. Sie haben eine zehnfache Lebensdauer gegenüber traditionellen Leuchten und bieten eine Energieersparnis bis zu 90%.

Achtung! Nicht direkt in das LED-Licht schauen.

Für den Wechsel der Lampen kontaktieren Sie das zuständige Zentrum für den Austausch.
