Tipo de produto	Exaustor de cozinha embutível
Marca	AEG
Modelo	DKB5660HM
Alimentação elétrica	220-240 V ~ 50 Hz
Potência de aspiração	4 velocidades (incluindo velocidade 4 temporizada 5 min)
Função especial	Função Breeze (ventilação ambiente 60 min), Hob²Hood (conexão sem fio com placa de cozimento)
Iluminação	LED, não olhar diretamente
Filtro antigordura	Lavável na máquina de lavar louça, limpeza mensal
Filtro de carvão ativado	Tipo 20 LONG LIFE (lavável) ou tipo 15 (não lavável, trocar a cada 4 meses)
Indicador de saturação dos filtros	Sim, tecla 7: fixa para gordura, piscando para carvão
Distância mínima de segurança	50 cm (cozimento elétrico) / 65 cm (cozimento a gás ou misto)
Instalação	Evacuação externa ou reciclagem interna
Manutenção	Limpeza mensal do exterior com pano úmido e detergente neutro
Painel de comando	Teclas táteis: LIG/DES, velocidades 1-4, Breeze, iluminação, saturação filtros
Bloqueio do painel	Sim, tecla 1 em espera
Consumo energético	Iluminação LED: 90% de economia de energia
Peças de reposição	Usar apenas peças originais AEG
Reparabilidade	Serviço pós-venda AEG, substituir as lâmpadas por um centro autorizado

Perguntas frequentes - DKB5660HM AEG

Qual é a distância mínima entre o exaustor e a placa de cozimento?

Para um fogão elétrico, a distância mínima é de 50 cm. Para um fogão a gás ou misto, é de 65 cm. Respeite sempre as instruções do fabricante da placa de cozimento.

Como limpar o filtro antigordura?

O filtro antigordura deve ser limpo uma vez por mês. Pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar louça a baixa temperatura em ciclo rápido. Atenção: a lavagem na máquina de lavar louça pode causar descoloração, mas não altera o desempenho.

Como manter o filtro de carvão?

Para o filtro de carvão tipo 20 LONG LIFE (lavável): limpe-o a cada dois meses com água quente ou na máquina de lavar louça a 65°C. Seque-o 10 minutos no forno a 100°C. Substitua a almofada a cada 3 anos. Para o tipo 15 (não lavável): troque-o no máximo a cada 4 meses. Não pode ser limpo.

O que significa o indicador de saturação dos filtros?

A tecla 7 do painel de comando acende em modo fixo para indicar que é necessário limpar o filtro de gordura. Se ela piscar, significa que é necessário fazer a manutenção do filtro de carvão. Para redefinir o indicador, pressione a tecla 7 por mais de 3 segundos em modo de espera.

Como usar a função Hob²Hood?

A função Hob²Hood permite uma conexão sem fio entre o exaustor e a placa de cozimento. O exaustor ajusta automaticamente a velocidade de aspiração conforme o cozimento. Certifique-se de que sua placa de cozimento é compatível. Após uma falha de energia, aguarde 1 minuto para que a conexão seja restabelecida.

Posso usar o exaustor sem filtro de carvão?

Sim, se o seu exaustor estiver instalado em modo evacuação externa, o filtro de carvão não é necessário. Em modo reciclagem interna, o filtro de carvão é obrigatório para neutralizar os odores.

Como substituir a iluminação LED?

As lâmpadas LED devem ser substituídas por um centro de serviço autorizado para garantir a segurança e compatibilidade. Não tente substituí-las sozinho.

Quais detergentes usar para limpar o exaustor?

Use um pano úmido com um detergente líquido neutro. Nunca use produtos abrasivos ou álcool, pois podem danificar a superfície.

Por que meu exaustor não funciona após uma falha de energia?

Após uma falha de energia, o exaustor pode levar até 1 minuto para restabelecer a conexão com a placa de cozimento (Hob²Hood) e redefinir suas funções. Se o problema persistir, verifique o disjuntor ou entre em contato com o serviço pós-venda.

Como ativar a função Breeze?

Pressione a tecla 6 (função Breeze) para ativar uma ventilação em baixa velocidade durante 60 minutos. O exaustor desliga automaticamente após esse período.

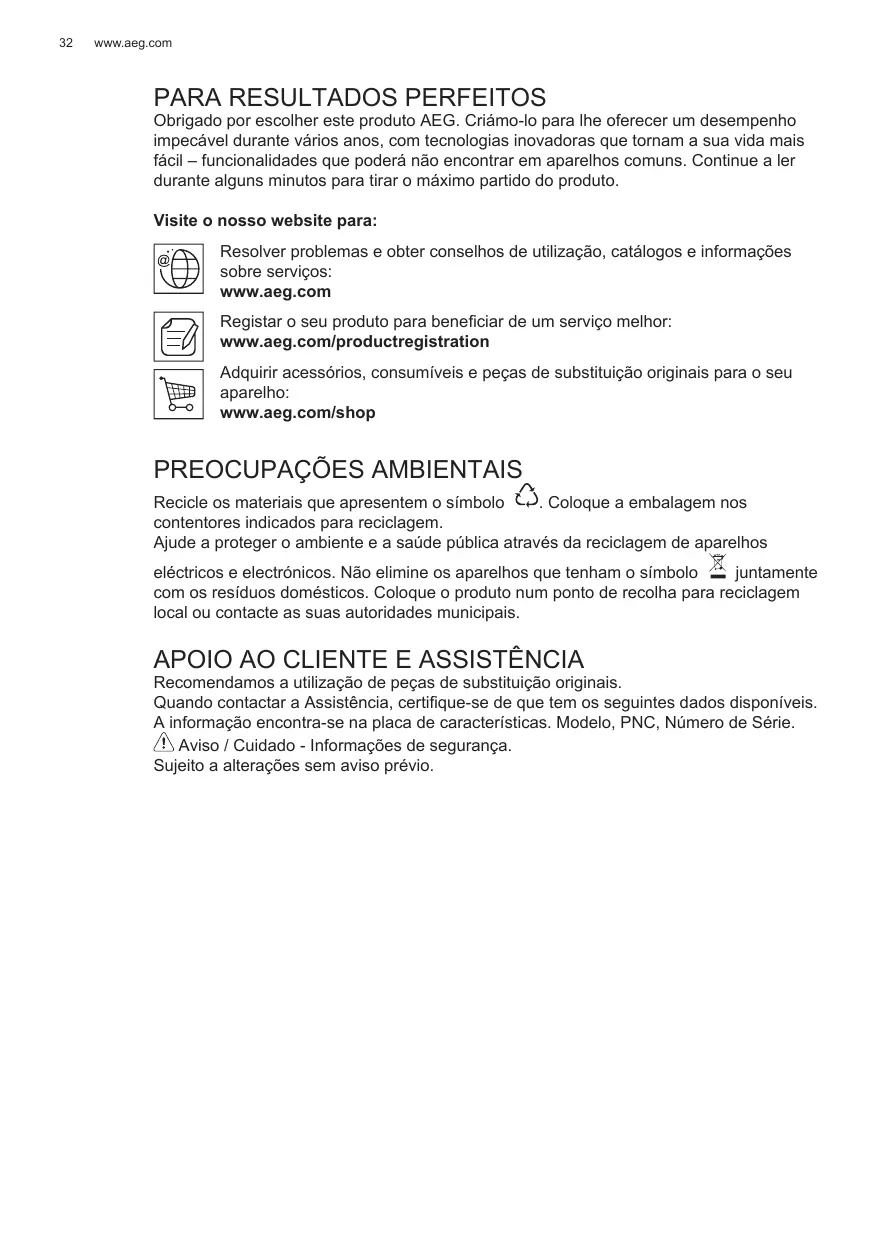

MANUAL DE UTILIZADOR DKB5660HM AEG

Obrigado por escolher este produto AEG. Criamo-lo para lhe oferecer um desempenho impecável durante vários anos, com tecnologias inovadoras que tornam a sua vida mais fácil - funcionalidades que poderá não encontrar em aparelhos comuns. Continue a ler durante alguns instantes para tirar o maior partido do produto.

Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações sobre serviços:

www.aeg.com

Registar o seu produto para beneficiar de um serviço melhor: www.aeg.com/productregistration

Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.aeg.com/shop

PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentam o símbolo C. Coloque a embalagem nos contentores indicados para reciclagem.

Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos

elétricos e eletrónicos. Não elimine os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

APOIO AO CLIENTE E ASSISTÊNCIA

Recomendamos a utilização de peças de substituição originais.

Quando contactar a Assistência, certifique-se de que tem os seguintes dados disponíveis.

A informação encontra-se na placa de características. Modelo, PNC, Número de Série.

Aviso / Cuidado - Informações de segurança.

Sujeito a alterações sem aviso prévio.

! INFORMAÇÕES DE SEGURANÇA

Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica. Usar sempre luvas de trabalho para todas as operações de instalação e manutenção. Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos. As crianças não devem ser autorizadas a manipular os comandos ou brincar com o aparelho.

A limpeza e a manutenção não devem ser feitas por crianças sem supervisão. O local onde o aparelho está instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.

O exaustor deve ser limpo com frequência, interna e externamente (PELO MENOS UMA VEZ POR MÊS). Isso deve ser feito em conformidade com as instruções de manutenção indicadas neste manual. O não cumprimento das instruções fornecidas neste guia do utilizador, no referente à limpeza do exaustor e substituição e limpeza dos filtros, causa riscos de incêndio.

É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

1. INSTRUÇÕES DE SEGURANÇA

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogo.

Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

ATENÇÃO! Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.

Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

O sistema de condução deste aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam em uso para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.

Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos. Nunca utilize o exaustor sem as grades montadas corretamente.

O exaustor NUNCA deve ser utilizado como superfície de apoio, a menos que seja especificamente indicado.

Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto. Usar o complemento correto para os parafusos que são identificados no Guia de Instalação.

Em caso de dúvida, consultar um centro de assistência autorizada ou pessoa qualificada similar.

ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.

2. USO

O exaustor serve para sugar a fumaça e vapores da cozinha.

No manual de instalação que acompanha o aparelho, vem indicado qual versão é possível utilizar para o modelo em seu poder entre a versão aspirante com evacuação ao

exterior ou a filtragem com recirculação interna

3. INSTALAÇÃO

A voltagem da rede elétrica deve corresponder à voltagem indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível, mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conforme as regras de instalação.

Atenção! Antes de conectar novamente o circuito da coifa com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões elétricos e 65cm no caso de fogões a gás ou combinados. Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

4. MANUTENÇÃO

! Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede elétrica tirando o plugue da tomada ou desligando o interruptor geral da alimentação elétrica.

O exaustor deve ser limpo frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efetua a manutenção dos filtros antigorduras).

Atenção! O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição dos filtros pode provocar riscos de incêndio.

O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das instruções de segurança citadas neste manual.

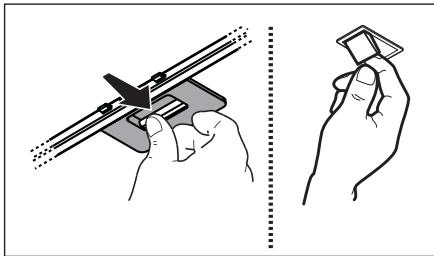

4.1 Filtro de gordura

O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. O filtro metálico para a gordura pode perder a cor com as lavagens na máquina de lavar louça, mas suas características de filtração não se alteram.

4.2 Tipo 20 LONG LIFE - Filtro de carvão ativado lavável

O filtro de carvão pode ser lavado a cada dois meses em água quente e detergente adequado ou em máquina de lavar louça a 65°C. Para a lavagem em máquina, utilize o ciclo completo sem colocar outra louça na máquina.

Retire o excesso de água tomando cuidado para não estragar o filtro. Em seguida, retire o pano posto no interior da estrutura de plástico e deixe-o secar definitivamente no forno durante 10 minutos a 100°C.

Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.

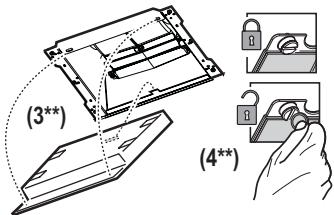

4.3 Tipo 15 - Filtro de carvão ativado NÃO lavável

A saturação do filtro de carvão ativado ocorre após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses.

Não pode ser lavado ou regenerado.

(*) Tipo 20 (**) Tipo 15 - Tipo 20

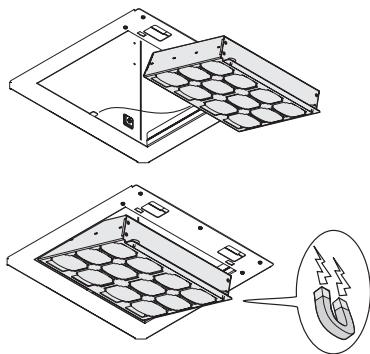

4.4 Filtro de carvão regenerável

O filtro de carvão deve ser regenerado a cada dois meses (ou quando o sistema de indicação de saturação dos filtros - se for previsto para o modelo adquirido - indicar que é necessário) e deve ser adotado o procedimento indicado a seguir:

1. Desconectar o eletrodoméstico da rede elétrica.
2. Limpar a superfície do filtro com um pano úmido para remover o depósito de gordura superficial.
3. Colocar o filtro no forno a 200 graus durante 45 minutos.
4. Desligar o forno e aguardar uma hora antes de extrair o filtro.

Atenção! Antes de tocar o filtro, assegurar-se de que esteja frio.

Tipo SUPCHARC-E

5. COMANDOS

O exaustor é dotado de um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura. Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento.

Aconselhamos ligar a aspiração 5 horas antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 horas antes do término do cozimento.

Os comandos se encontram na parte frontal da coifa.

1 Tecla ON/OFF de velocidade Tecla de ativação-desativação do painel de controlo 2 Tecla de Velocidade (potência) de aspiração 1 3 Tecla de Velocidade (potência) de aspiração 2 4 Tecla de Velocidade (potência) de aspiração 3 5 Tecla de Velocidade (potência) de aspiração 4 Nota: a Velocidade (potência) de aspiração 4 permanece em funcionamento por 5 minutos e, em seguida, volta à configuração precedente. 6 Tecla da Função "Breeze" (Ventilação ambiente) O exaustor é ativado a baixa velocidade (potência) de aspiração por 60 minutos e, em seguida, se desliga. 7 Tecla de controlo e ativação-desativação da saturação dos filtros 8 Sinalização da Função Hob²Hood 9 Tecla ON/OFF das luzes

Função de ativação-desativação do painel de controlo

Com o exaustor em standby, premir a tecla 1; todos os leds se desligam e o painel de controlo é desativado.

Premir novamente a tecla 1; todos os leds se acendem e o painel de controlo é ativado.

Função de ativação-desativação do controlo de saturação do filtro de carbono

Com o exaustor em standby, premir a tecla por mais de 3 segundos.

A tecla 7 acende-se com luz intermitente para indicar que o controlo de saturação do filtro de carbono foi ativado.

A tecla 7 acende-se com luz fixa para indicar que o controlo de saturação do filtro de carbono foi desativado.

Função de controlo e reset de saturação dos filtros.

A intervalos regulares, com base no tempo de uso do exaustor, a tecla 7 ilumina-se, indicando que é necessário fazer a manutenção dos filtros de acordo com as indicações dadas nas secções relativas.

Tecla 7 acesa com luz fixa: é necessário executar a manutenção do filtro de gordura. Tecla 7 acesa com luz intermitente: é necessário executar a manutenção do filtro de carbono.

Reset do indicador de saturação dos filtros.

Com o exaustor em standby, premir a tecla

7 por mais de 3 segundos.

Se necessário, repetir a operação.

5.1 Hob²Hood

O exaustor vem fornecido com uma função de ligação sem fios (wireless) juntamente com a placa de fogão, para o ajuste automático da velocidade mais adequada. Consulte o manual de instruções da placa de fogão para confirmar a presença e a compatibilidade desta função. Caso seja a primeira ligação na rede elétrica ou se houver uma interrupção repentina da energia (blackout), espere 1 minuto para permitir que o exaustor restaure a conexão com a placa de fogão. Enquanto o exaustor está em funcionamento na função Hob2Hood, a tecla 8 mantém-se acesa.

6. ILUMINAÇÃO

A coifa é dotada de um sistema de iluminação baseado na tecnologia LED. Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Atenção! Não olhe diretamente para a luz dos LEDs.

Para a substituição das lâmpadas, contatar o centro de serviço autorizado de peças de reposição.
