BEDIENUNGSANLEITUNG TAS6004---B - TAS6004 BOSCH

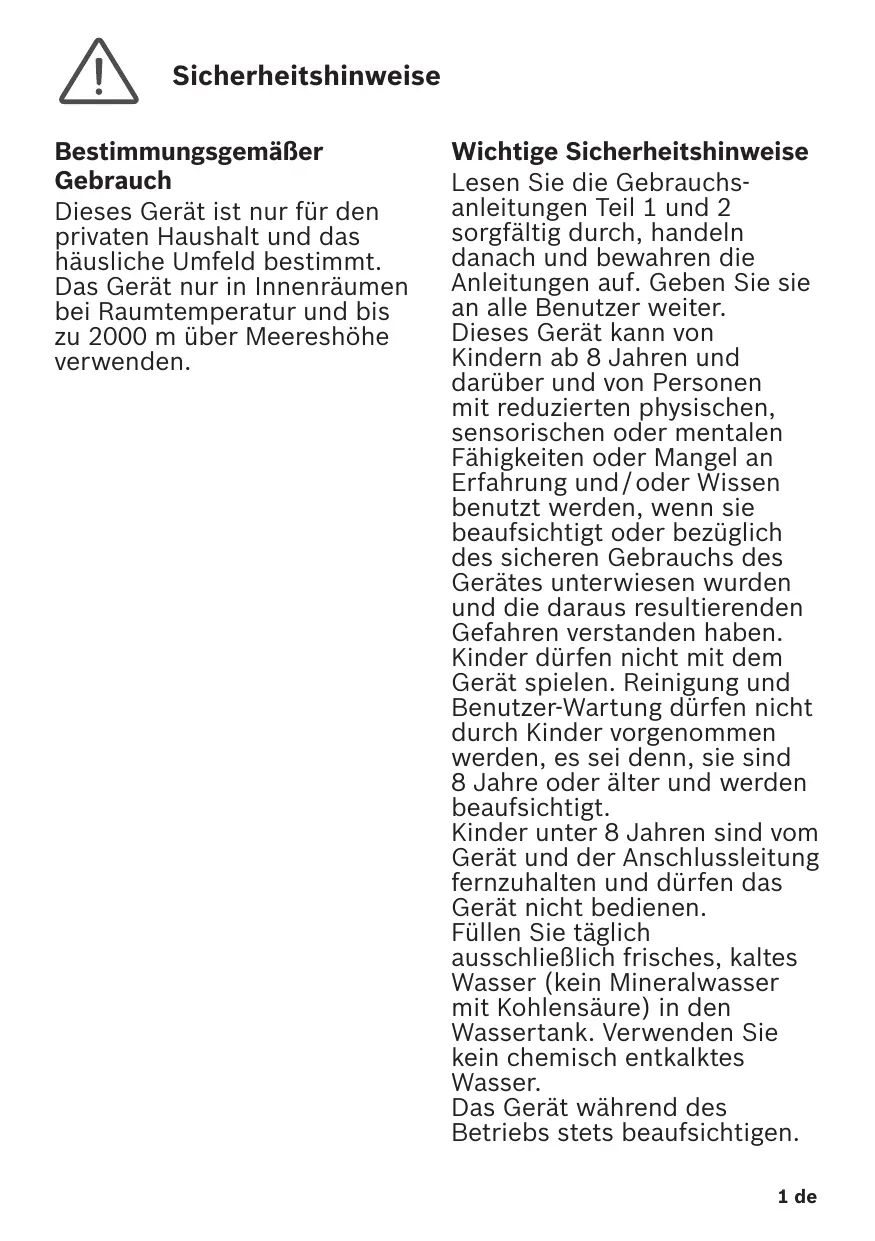

Sicherheitshinweise Bestimmungsgemäßer Gebrauch Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät nur in Innenräumen bei Raumtemperatur und bis zu 2000 m über Meereshöhe verwenden.

Wichtige Sicherheitshinweise Lesen Sie die Gebrauchs­ anleitungen Teil 1 und 2 sorgfältig durch, handeln danach und bewahren die Anleitungen auf. Geben Sie sie an alle Benutzer weiter. Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer­Wartung dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt. Kinder unter 8 Jahren sind vom Gerät und der Anschlussleitung fernzuhalten und dürfen das Gerät nicht bedienen. Füllen Sie täglich ausschließlich frisches, kaltes Wasser (kein Mineralwasser mit Kohlensäure) in den Wassertank. Verwenden Sie kein chemisch entkalktes Wasser. Das Gerät während des Betriebs stets beaufsichtigen. 1 de

Sicherheitshinweise W Stromschlaggefahr! ■ Betreiben und schließen Sie das Gerät nur gemäß den Angaben auf dem Typenschild an. ■ Das Gerät darf nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom angeschlossen werden. Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist. ■ Ziehen Sie vor der Reinigung des Geräts den Netzstecker. ■ Benutzen Sie Ihr TASSIMO Gerät nur, wenn Netzkabel und Gerät keine Beschädigungen aufweisen. ■ Ziehen Sie im Fehlerfall sofort den Netzstecker. ■ Reparaturen an dem Gerät, wie z. B. eine beschädigte Zuleitung auswechseln, dürfen Sie nur durch unseren Kundendienst ausführen lassen um Gefährdungen zu vermeiden. ■ Tauchen Sie das Gerät oder das Netzkabel niemals in Wasser. ■ Es darf keine Flüssigkeit auf die Gerätesteckverbindung überlaufen.

W Verbrennungsgefahr! ■ Versuchen Sie nie, das Brühsystem während des Betriebs zu öffnen. Beachten Sie, dass austretende Flüssigkeiten sehr heiß sind. Die T DISC, die Stanzvorrichtung und der Getränkeauslauf können unmittelbar nach dem Brühvorgang sehr heiß sein. Zuerst abkühlen lassen. ■ Benutzen Sie keine beschädigten T DISCs. ■ Benutzen Sie T DISCs nur einmal. W Verletzungsgefahr! ■ Fehlanwendung des Gerätes kann zu Verletzungen führen. ■ Trinken Sie keinesfalls die Entkalkungsflüssigkeit. W Erstickungsgefahr! ■ Kinder nicht mit Verpackungsmaterial spielen lassen. W Achtung! ■ Reinigung von Oberflächen, die mit Nahrungsmitteln in Berührung kommen! Die speziellen Hinweise zur Reinigung in den Bildanleitungen sind zu beachten.

Auf einen Blick Klappen Sie vor dem Weiterlesen die dazugehörende Bildseite am Anfang des Heftes nach links aus. 1 Bedienfeld a Start / Stopp Taste mit Statusanzeige Y b Anzeige / Tasten für Getränkeintensität n c Anzeige / Taste für Getränketemperatur Z d Anzeige / Tasten für Getränkegröße N e Anzeige / Tasten zur Speicherung und zum Abruf individueller Einstellungen À f Anzeige „Wassertank füllen“ R g Anzeige / Taste „Entkalken“ Q 2 Wassertank (abnehmbar) a Deckel mit Griff (abnehmbar) b Markierung max c Markierung Q „Entkalken“ d Schwimmer 3 Brühsystem a Verschluss b T DISC Träger (entnehmbar) c T DISC Stanzvorrichtung mit Getränkeauslauf (entnehmbar) d T DISC Lesefenster 4 Aufbewahrungsfach a Orange Service T DISC b Kurzanleitung Reinigen / Entkalken 5 Tassenpodest (abnehmbar und höhenverstellbar) a Tropfgitter b Auffangbehälter

Info Bosch ist der Hersteller des T ­ ASSIMO Geräts. Deshalb kann Bosch k ­ eine ­Liefergarantie für die ­TASSIMO T DISCs übernehmen. TASSIMO T DISCs erhalten Sie im Fachhandel. Besuchen Sie auch www.tassimo.com, um die große Getränkevielfalt und das passende TASSIMO Zubehör zu ent­ decken und online zu bestellen.

Entsorgung Entsorgen Sie die Verpackung umwelt­ gerecht. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012 / 19 / EU über Elektro­ und Elektronikaltgeräte (waste electrical and electronic equip­ ment – WEEE) gekennzeichnet. Die Richt­ linie gibt den Rahmen für eine EU­weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege bitte beim Fachhändler informieren.

Hilfe bei Problemen In der folgenden Tabelle finden Sie Lösungen für Probleme oder Störungen, die in Zusammenhang mit der Benutzung des Geräts auftreten und die Sie einfach selbst beheben können. Sollten Sie keine adäquate Lösung für Ihr spezielles Problem finden, kontaktieren Sie unseren Kundendienst. Weitere Kundendienstinformationen finden Sie auch online: www.bosch-home.com www.tassimo.com Problem

Das Gerät ist im Ruhemodus. Technische Störung.

Start / Stopp Taste drücken.

Die Bedienelemente reagieren nicht auf Berührung.

Das Bedienfeld ist verschmutzt. Das Gerät funktioniert nicht, es leuchtet keines der Anzeigeelemente (LEDs) auf. Die Brühung wird ­gestartet, es wird jedoch kein Getränk ausgegeben.

Die Brühung kann nicht gestartet werden.

Das Gerät hat keine Stromversorgung.

Der Wassertank ist nicht richtig eingesetzt. Der Wassertank wurde während des Brühvorgangs entnommen oder im ­System befindet sich Luft. Der Schwimmer im ­Wassertank ist verklemmt. Keine T DISC eingelegt. Der Strichcode der ­eingelegten T DISC wird nicht erkannt. Alle Anzeigen / Tasten für Getränke­intensität, Getränketemperatur und Getränkegröße blinken. Das Brühsystem ist nicht richtig verschlossen. Das Gerät war beim Einlegen der T DISC nicht eingesteckt.

Ziehen Sie den Netzstecker. Warten Sie ca. 5 Minuten. Stecken Sie den Netzstecker wieder ein. Ziehen Sie den Netzstecker. Säubern Sie die Anzeigeelemente / Bedienelemente mit einem weichen, feuchten Tuch. Stecken Sie den Netzstecker wieder ein. Kontrollieren Sie, ob das Gerät an die Stromversorgung a ­ ngeschlossen ist.

Überprüfen Sie, ob der Wassertank richtig eingesetzt ist. Starten Sie einen Reinigungsvorgang mit der orangen Service T DISC. Sehen Sie hierzu das Kapitel ­Inbetriebnahme, Schritte 2 – 14.

Reinigen Sie den Wassertank und machen Sie den ­Schwimmer gangbar. Überprüfen Sie, ob eine T DISC eingelegt wurde. Säubern Sie das T DISC Lesefenster mit einem ­weichen, feuchten Tuch. Streichen Sie mit dem Finger die Folie der T DISC glatt, damit der Strichcode gelesen werden kann. Verwenden Sie eine neue T DISC. Lässt sich das Problem nicht beheben, kontaktieren Sie die T ­ ASSIMO Infoline. Säubern Sie das Brühsystem mit einem ­weichen, feuchten Tuch, vor allem im Bereich des Verschlusses. Stellen Sie sicher, dass das Gerät vor dem Einlegen der T DISC an die Strom­versorgung angeschlossen ist.

Hilfe bei Problemen Problem

Das Brühsystem lässt sich nicht schließen.

Die Stanzvorrichtung und/oder der T DISC Träger sind nicht richtig eingesetzt. Die T DISC ist nicht ­richtig eingelegt.

Drücken Sie die Stanzvorrichtung mit b ­ eiden Daumen in ihre Halterung und kontrollieren Sie die Position des T DISC Trägers.

Das Gerät muss entkalkt werden. Auch entkalktes Wasser enthält geringe Mengen an Kalk.

Entkalken Sie das Gerät. Sehen Sie hierzu das Kapitel Entkalken. Entkalken Sie das Gerät. Sehen Sie hierzu das Kapitel Entkalken.

Der Getränkeauslauf ist verklebt oder verschmutzt.

Reinigen Sie den Getränkeauslauf. Sehen Sie ­ apitel Reinigen. hierzu das K Reinigen Sie das B ­ rühsystem mit der o ­ rangen Service T DISC. Sehen Sie hierzu das ­Kapitel Reinigen. Entkalken Sie das Gerät. Sehen Sie hierzu das Kapitel Entkalken.

Das Brühsystem lässt sich nicht öffnen.

Wassertank füllen R leuchtet. Wassertank füllen R leuchtet, obwohl sich genug Wasser im ­Wassertank befindet.

Wassertank füllen R und Entkalken Q blinken gleichzeitig und keine Brühung ist möglich. Entkalken Q leuchtet oder blinkt. Entkalken Q leuchtet oder blinkt, obwohl entkalktes ­Wasser ­verwendet wurde. Die Crema hat sich verschlechtert.

Ersetzen Sie eine beschädigte T DISC durch eine neue. Legen Sie die T DISC mit der bedruckten Seite nach unten so ein, dass die Lasche in der dafür vorgesehenen Aussparung liegt. Säubern Sie das Brühsystem mit einem Das Brühsystem ist nicht richtig ­weichen, feuchten Tuch, vor allem im Bereich verschlossen. des Verschlusses. Drücken Sie den Verschluss, bis dieser hörbar einrastet. Das Brühsystem ist Öffnen Sie das Brühsystem erst, wenn die noch verriegelt. Statusanzeige Y aufhört zu blinken und ­permanent leuchtet. Ziehen Sie den Netzstecker. Bleibt das Brühsystem weiterhin verschlossen, ­ ASSIMO Infoline. kontaktieren Sie die T Es ist nicht genug Füllen Sie frisches, kaltes Wasser bis Wasser im Wassertank zur Markierung max ein. Setzen Sie den vorhanden. ­Wassertank wieder ein. Der Schwimmer Reinigen Sie den Wassertank und machen Sie den ­Schwimmer gangbar. im ­Wassertank ist verklemmt. Der Wassertank Überprüfen Sie, ob der Wassertank richtig ist nicht richtig eingesetzt ist. eingesetzt. Technische Störung im Ziehen Sie den Netzstecker. Kontaktieren Sie Gerät. ­ ASSIMO Infoline.

bitte die T Das Gerät ist verkalkt.

Hilfe bei Problemen Problem

Aus dem Brühsystem tropft Wasser.

Benutzen Sie keine beschädigten T DISCs. Benutzen Sie T DISCs nur einmal. Warten Sie, bis der Brühvorgang beendet und das Gerät abgekühlt ist. Entfernen Sie die T DISC und reinigen Sie das Brühsystem. Sehen Sie hierzu das Kapitel Reinigen. Drücken Sie mit beiden Daumen die Stanzvorrichtung in ihre ­Halterung (hörbarer Klick). Kondensation kann entstehen und ist kein Fehler. Wischen Sie das Wasser mit einem Tuch ab. Der Strichcode der Stellen Sie Ihr individuelles Getränke­ T DISC gibt für jedes volumen mit den Tasten für Getränkegröße Getränk das optimale (N–N–O) ein, bevor Sie die Brühung Getränkevolumen vor. starten. Dieser Wert kann auch Weniger Volumen: individuell angepasst Drücken Sie während der Brühung die werden. Start / Stopp Taste um den Brühvorgang abzubrechen. Mehr Volumen: Drücken und halten Sie die Start / Stopp Taste bis das gewünschte Volumen erreicht ist. Kalkablagerungen Entkalken Sie das Gerät. Sehen Sie hierzu das im Gerät können zu Kapitel Entkalken. reduziertem Getränke­ volumen führen. Folgendes Zubehör kann über den Bosch Kunden­dienst, www.bosch-home.com und www.tassimo.com bezogen werden (Kontakt siehe am Ende dieser Gebrauchsanleitung): Orange Service T DISC (Artikel-Nr. 00576837), Entkalkungstabletten (Artikel-Nr. TCZ6004)

Auf der Fläche unter dem Tassenpodest ­befindet sich Wasser. Das Getränkevolumen entspricht nicht Ihren Wünschen.

Die orange Service T DISC ist beschädigt oder verloren worden. Entkalkungstabletten werden benötigt. Es stehen nicht alle Einstellmöglich­ keiten für Getränke zur Verfügung (­Intensität n, Temperatur Z, ­Größe N).

Die T DISC ist ­beschädigt oder undicht. Die T DISC ist nicht korrekt gestanzt worden. Die Stanzvorrichtung ist nicht richtig eingesetzt. Es handelt sich um Kondensationswasser.

Die Einstellmöglichkeiten unterscheiden sich je nach Getränk.

Garantiebedingungen Garantiebedingungen Gültig in der Bundesrepublik Deutschland

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung beschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt. Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen: 1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 – 6) Mängel am Gerät, die nachweislich auf einem Material- und/ oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt. 2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird. 3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden können, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über. 4. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. 5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät. 6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen. Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Beachten Sie unser weiteres Kundendienst-Angebot: Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung. Robert GmbH RobertBosch BoschHausgeräte Hausgeräte GmbH Carl-Wery-Straße 34, 81739 München, GERMANY Carl Wery Str. 34 / 81739 München // Germany

Gültig in Österreich und in der Schweiz

Für dieses Gerät gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen, in dem das Gerät gekauft wurde. Sie können die Garantiebedingungen jederzeit über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben oder direkt bei unserer Landesvertretung anfordern. Darüber hinaus sind diese auch im Internet unter der benannten Webadresse hinterlegt. Für die Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich. 04/2010

Garantie – Guarantee en Guarantee The guarantee conditions for this appliance are as defined by our representative in the country in which it is sold. Details regarding these conditions can be obtained from the dealer from whom the appliance was purchased. The bill of sale or receipt must be produced when making any claim under the terms of this guarantee. fr Garantie (CH) Les conditions de garantie applicables sont celles publiées par notre distributeur dans le pays où a été effectué l’achat. Le revendeur chez qui vous vous êtes procuré l’appareil fournira les modalités de garantie sur simple demande de votre part. En cas de recours en garantie, veuillez toujours vous munir de la preuve d’achat. es Garantía CONDICIONES DE GARANTIA PAE BOSCH se compromete a reparar o reponer de forma gratuita durante un período de 24 meses, a partir de la fecha de compra por el usuario final, las piezas cuyo defecto o falta de funcionamiento obedezca a causas de fabricación, así como la mano de obra necesaria para su reparación, siempre y cuando el aparato sea llevado por el usuario al taller del Servicio Técnico Autorizado por BOSCH. En el caso de que el usuario solicitara la visita del Técnico Autorizado a su domicilio para la reparación del aparato, estará obligado el usuario a pagar los gastos del desplazamiento. Esta garantía no incluye: lámparas, cristales, plásticos, ni piezas estéticas, reclamadas después del primer uso, ni averías producidas por causas ajenas a la fabricación o por uso no doméstico. Igualmente no están amparadas por esta garantía las averías o falta de funcionamiento producidas por causas no imputables al aparato (manejo inadecuado del mismo, limpiezas, voltajes e instalación incorrecta) o falta de seguimiento de las instrucciones de fun­ cionamiento y mantenimiento que para cada aparato se incluyen en el folleto de instrucciones. Para la efectividad de esta garantía es imprescindible acreditar por parte del usuario y ante el Servicio Autorizado de BOSCH, la fecha de adquisición mediante la correspondiente FACTURA DE COMPRA que el usuario acompañará con el aparato cuando ante la eventualidad de una avería lo tenga que llevar al Taller Autorizado. La intervención en el aparato por personal ajeno al Servicio Técnico Autorizado por BOSCH, significa la pérdida de garantía. GUARDE POR TANTO LA FACTURA DE COMPRA. Todos nuestros técnicos van provistos del correspondiente carnet avalado por ANFEL (Asociación Nacional de Fabricantes de Electrodomésticos) que le acredita como Servicio Autorizado de BOSCH. Exija su identificación.

Reparaturservice, Ersatzteile & Zubehör, Produkt­Informationen: Tel.: 0911 70 440 040 mailto:cp­servicecenter@bshg.com Wir sind an 365 Tagen rund um die Uhr erreichbar.

BSH Hausgeräte Service GmbH Zentralwerkstatt für kleine Hausgeräte Trautskirchener Strasse 6­8 90431 Nürnberg Online Auftragsstatus, Pickup Service für Kaffeevollautomaten und viele weitere Infos unter: www.bosch­home.com

AT Österreich, Austria

BSH Hausgeräte Gesellschaft mbH Werkskundendienst für Hausgeräte Quellenstrasse 2a 1100 Wien Reparaturservice, Ersatzteile & Zubehör, Produktinformationen: Tel.: 0810 550 511 mailto:vie­stoerungsannahme@bshg.com Online Reparaturannahme, Ersatzteile und Zubehör und viele weitere Infos unter: www.bosch­home.at Wir sind an 365 Tagen rund um die Uhr für Sie erreichbar.

CH Schweiz, Suisse, Svizzera, Switzerland BSH Hausgeräte AG Werkskundendienst für Hausgeräte Fahrweidstrasse 80 8954 Geroldswil mailto:ch­info.hausgeraete@bshg.com Service Tel.: 0848 840 040 Service Fax: 0848 840 041 mailto:ch­reparatur@bshg.com Ersatzteile Tel.: 0848 880 080 Ersatzteile Fax: 0848 880 081 mailto:ch­ersatzteil@bshg.com www.bosch­home.com

DE TASSIMO Infoline Für Informationen und Fragen oder Adressen autorisierter Bosch Kundendienststellen in Ihrer Nähe kontaktieren Sie bitte TASSIMO: TASSIMO Infoline: 0800 22 555 72 www.tassimo.de

AT TASSIMO Infoline Für Informationen und Fragen oder Adressen autorisierter Bosch Kundendienststellen in Ihrer Nähe kontaktieren Sie bitte TASSIMO: TASSIMO Infoline: 0800 810 110 www.tassimo.at

GB TASSIMO careline For information, questions or locations of authorised Bosch service centres nearest you, please contact TASSIMO: Phone: 0800 0328833 www.tassimo.co.uk
