BEDIENUNGSANLEITUNG MUM58NP60 BOSCH

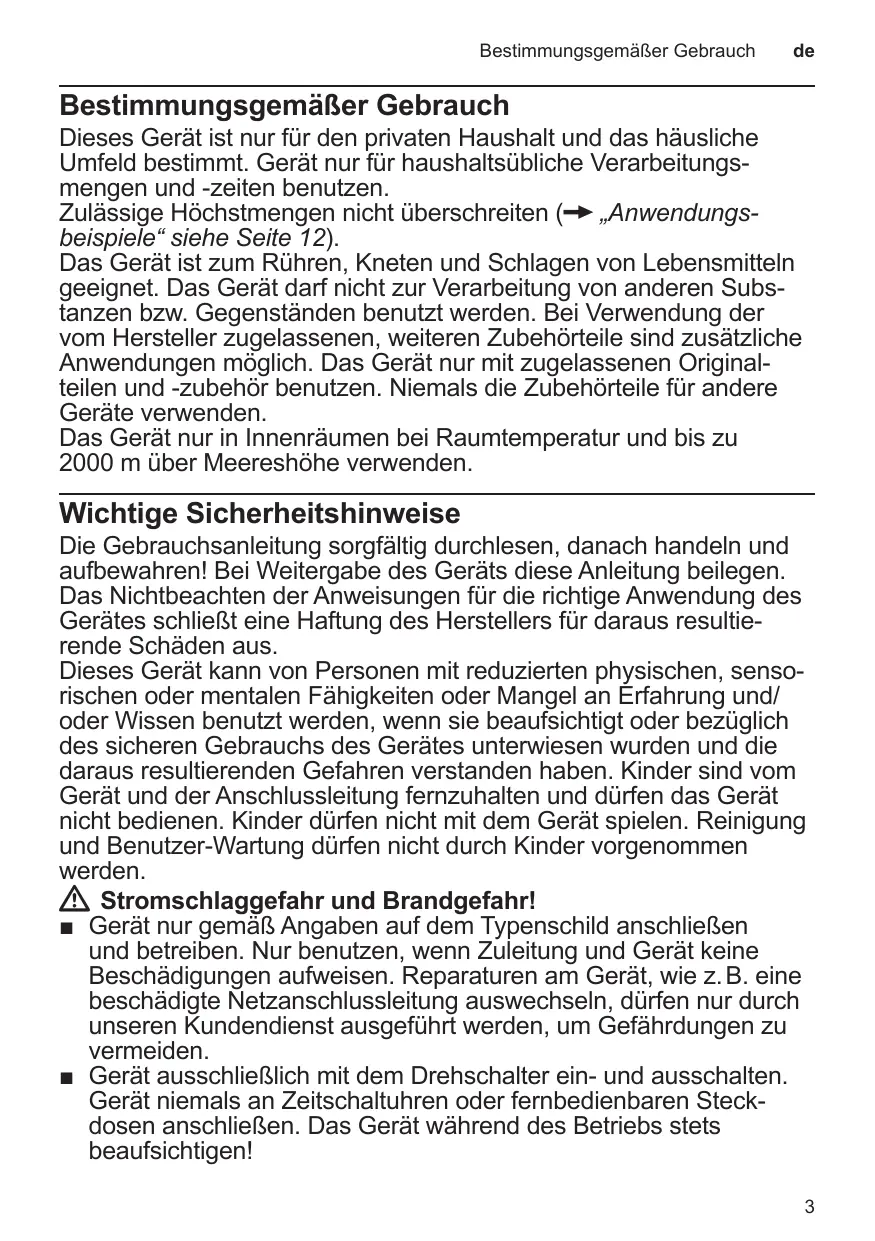

Bestimmungsgemäßer Gebrauch

Bestimmungsgemäßer Gebrauch Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Gerät nur für haushaltsübliche Verarbeitungs­ mengen und -zeiten benutzen. Zulässige Höchstmengen nicht überschreiten (X „Anwendungs­ beispiele“ siehe Seite 12). Das Gerät ist zum Rühren, Kneten und Schlagen von Lebensmitteln geeignet. Das Gerät darf nicht zur Verarbeitung von anderen Subs­ tanzen bzw. Gegenständen benutzt werden. Bei Verwendung der vom Hersteller zugelassenen, weiteren Zubehörteile sind zusätzliche Anwendungen möglich. Das Gerät nur mit zugelassenen Original­ teilen und -zubehör benutzen. Niemals die Zubehörteile für andere Geräte verwenden. Das Gerät nur in Innenräumen bei Raumtemperatur und bis zu 2000 m über Meereshöhe verwenden. Wichtige Sicherheitshinweise Die Gebrauchsanleitung sorgfältig durchlesen, danach handeln und aufbewahren! Bei Weitergabe des Geräts diese Anleitung beilegen. Das Nichtbeachten der Anweisungen für die richtige Anwendung des Gerätes schließt eine Haftung des Herstellers für daraus resultie­ rende Schäden aus. Dieses Gerät kann von Personen mit reduzierten physischen, senso­ rischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder sind vom Gerät und der Anschlussleitung fernzuhalten und dürfen das Gerät nicht bedienen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder vorgenommen werden. WW Stromschlaggefahr und Brandgefahr! ■■ Gerät nur gemäß Angaben auf dem Typenschild anschließen und betreiben. Nur benutzen, wenn Zuleitung und Gerät keine Beschädigungen aufweisen. Reparaturen am Gerät, wie z. B. eine beschädigte Netzanschlussleitung auswechseln, dürfen nur durch unseren Kundendienst ausgeführt werden, um Gefährdungen zu vermeiden. ■■ Gerät ausschließlich mit dem Drehschalter ein- und ausschalten. Gerät niemals an Zeitschaltuhren oder fernbedienbaren Steck­ dosen anschließen. Das Gerät während des Betriebs stets beaufsichtigen!

Wichtige Sicherheitshinweise ■■ Gerät nicht auf oder in die Nähe heißer Oberflächen, wie z. B. Herdplatten, stellen. Das Netzkabel nicht mit heißen Teilen in Berührung bringen oder über scharfe Kanten ziehen. ■■ Das Grundgerät niemals in Wasser tauchen oder in den Geschirr­ spüler geben. Keinen Dampfreiniger benutzen. Das Gerät nicht mit feuchten Händen benutzen. ■■ Das Gerät muss nach jedem Gebrauch, bei nicht vorhandener Aufsicht, vor dem Zusammenbau, Auseinandernehmen oder Reinigen und im Fehlerfall stets vom Netz getrennt werden. WW Verletzungsgefahr! ■■ Vor dem Auswechseln von Zubehör oder Zusatzteilen, die im Betrieb bewegt werden, muss das Gerät ausgeschaltet und vom Netz getrennt werden. Nach dem Ausschalten läuft der Antrieb kurze Zeit nach. Vollständigen Stillstand des Antriebs abwarten. ■■ Schwenkarm nicht verstellen, während das Gerät eingeschaltet ist. ■■ Werkzeuge nur mit eingesetzter Schüssel, angebrachtem Deckel und aufgesetzten Antriebsschutzdeckeln betreiben! Bei Verwen­ dung von Zubehör Schüssel, Deckel und Antriebsschutzdeckel je nach Anweisung anbringen! ■■ Während des Betriebes nie mit Händen in die Schüssel oder den Einfüllschacht greifen. Keine Gegenstände (z. B. Kochlöffel) in die Schüssel oder den Einfüllschacht einführen. Hände, Haar, Klei­ dung und andere Utensilien von rotierenden Teilen fern halten. ■■ Niemals Werkzeuge und Zubehör oder 2 Zubehöre gleichzeitig verwenden. Bei Gebrauch des Zubehörs sowohl diese, wie auch die jeweils beigelegten Gebrauchsanleitungen beachten. ■■ Zubehör nur im komplett zusammengesetzten Zustand verwenden. Zubehör nie am Grundgerät zusammenbauen. Zubehör nur in der dafür vorgesehenen Arbeitsposition verwenden. ■■ Nicht in die scharfen Messer und Kanten der Zerkleinerungs­ scheiben greifen. Zerkleinerungsscheiben nur am Rand anfassen! ■■ Mixermesser nicht mit bloßen Händen berühren. ■■ Niemals in den aufgesetzten Mixer greifen! Mixer nie ohne aufge­ setzten Deckel betreiben. ■■ Vorsicht beim Umgang mit den scharfen Messern, bei der Entlee­ rung des Behälters und bei der Reinigung. WW Verbrühungsgefahr! ■■ Beim Verarbeiten von heißem Mixgut tritt Dampf durch den Trichter im Deckel aus. Maximal 0,5 Liter heiße oder schäumende Flüssig­ keit einfüllen. WW Erstickungsgefahr! Kinder nicht mit Verpackungsmaterial spielen lassen.

Wichtige Sicherheitshinweise

WW Achtung! ■■ Es wird empfohlen, das Gerät niemals länger eingeschaltet zu lassen, wie für die Verarbeitung der Lebensmittel notwendig. Nicht im Leerlauf betreiben. WW Wichtig! Das Gerät nach jeder Verwendung oder nach längerem Nichtge­ brauch unbedingt gründlich reinigen (X „Reinigen und Pflegen“ siehe Seite 11). WW Erläuterung der Symbole am Gerät bzw. Zubehör

Anweisungen der Gebrauchsanleitung befolgen. Vorsicht! Rotierende Messer. Vorsicht! Rotierende Werkzeuge. Nicht in die Nachfüllöffnung greifen. Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes aus dem Hause Bosch. Weitere Informationen zu unseren Produkten finden Sie auf unserer Internetseite. Inhalt Bestimmungsgemäßer Gebrauch 3 Wichtige Sicherheitshinweise 3 Sicherheitssysteme 6 Auf einen Blick 6 Arbeitspositionen 7 Bedienen 7 Reinigen und Pflegen11 Aufbewahrung11 Hilfe bei Störungen 12 Anwendungsbeispiele 12 Entsorgung 14 Garantiebedingungen 14 Sonderzubehör 15

Sicherheitssysteme Einschaltsicherung Siehe Tabelle „Arbeitspositionen“. Das Gerät lässt sich in Position 1 und 3 nur einschalten: ■■ wenn die Schüssel (11) eingesetzt und bis zum Einrasten gedreht wurde. Wiedereinschaltsicherung Bei Stromunterbrechung bleibt das Gerät eingeschaltet, aber der Motor läuft danach nicht wieder an. Zum Wiedereinschalten Drehschalter auf P drehen, dann einschalten. Überlastsicherung Schaltet der Motor während der Benutzung selbständig ab, ist der Überlastungsschutz aktiviert. Eine mögliche Ursache kann die gleichzeitige Verarbeitung zu großer Mengen an Lebensmitteln sein. Zum Verhalten bei Aktivierung eines Sicherheitssystems siehe „Hilfe bei Störungen“. Das Gerät ist wartungsfrei.

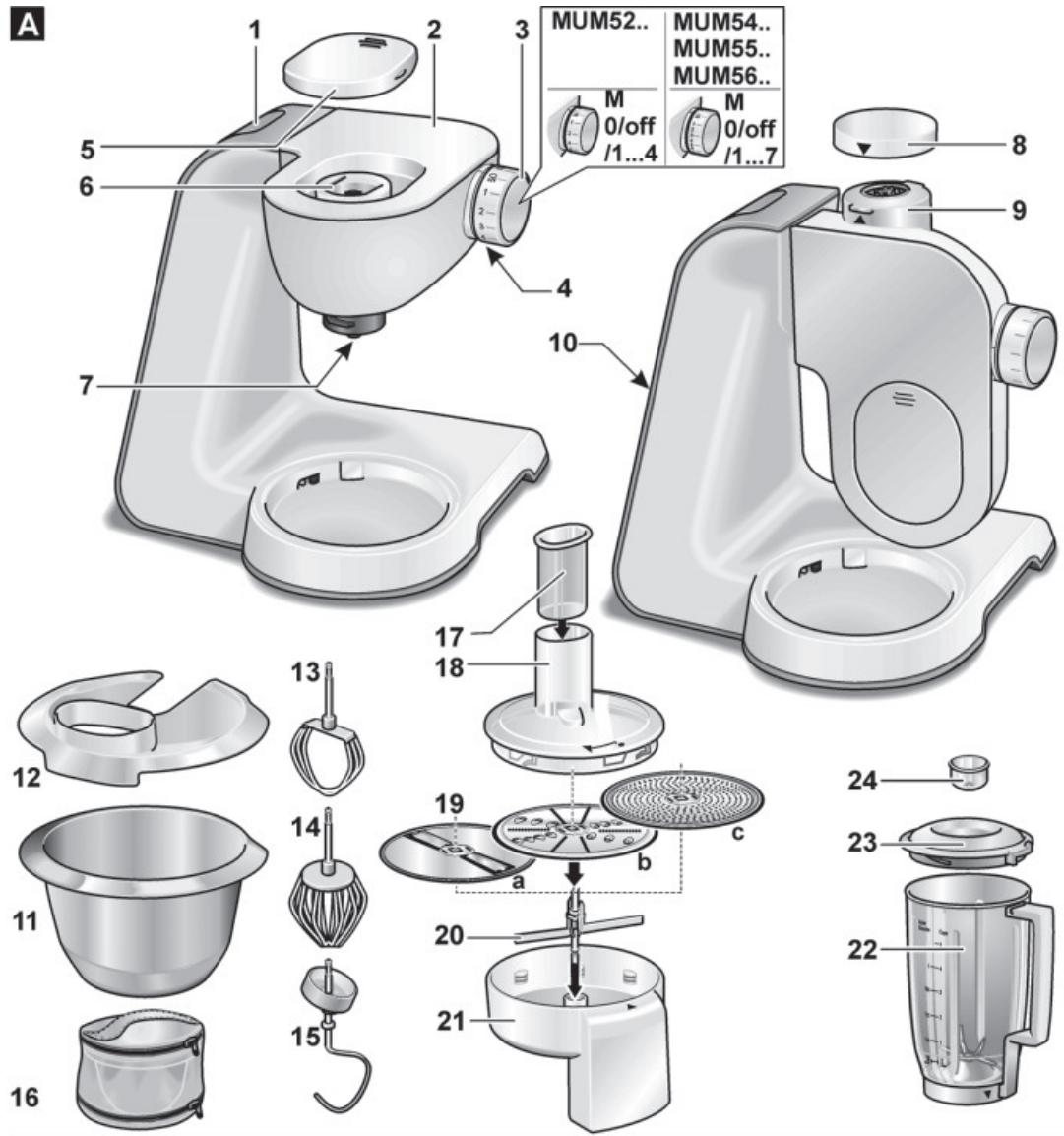

Auf einen Blick Auf einen Blick Bitte Bildseiten ausklappen. Bild A: Grundgerät 1 Entriegelungstaste 2 Schwenkarm „Easy Armlift“-Funktion zur Unterstützung der Bewegung des Armes nach oben (siehe „Arbeitspositionen“). 3 Drehschalter Nach dem Ausschalten (Stellung P) läuft das Gerät automatisch in die optimale Position zum Wechseln der Werkzeuge. MUM52..: P = Stopp M = Momentschaltung mit höchster Drehzahl, Schalter für gewünschte Mixdauer festhalten. Stufe 1-4, Arbeitsgeschwindigkeit: 1 = niedrige Drehzahl – langsam, 4 = hohe Drehzahl – schnell. MUM54../MUM55../MUM56..: P = Stopp M = Momentschaltung mit höchster Drehzahl, Schalter für gewünschte Mixdauer festhalten. Stufe 1-7, Arbeitsgeschwindigkeit: 1 = niedrige Drehzahl – langsam, 7 = hohe Drehzahl – schnell. 4 Betriebsanzeige (MUM54../55../56..) Leuchtet während des Betriebes (Drehschalter auf M oder 1-7). Blinkt bei Fehlern in der Bedienung des Gerätes, beim Auslösen der elektronischen ­ icherung bzw. bei einem Gerätedefekt, siehe Kapitel „Hilfe bei Störungen“. 5 Antriebsschutzdeckel Zum Abnehmen des Antriebsschutz­ deckels auf den hinteren Bereich drücken und Deckel abnehmen. 6 Antrieb für – Durchlaufschnitzler und – Zitruspresse (Sonderzubehör*). Bei Nichtgebrauch Antriebsschutzdeckel aufsetzen.

Antrieb für Werkzeuge (Rührbesen, Schlagbesen, Knethaken) und Fleischwolf (Sonderzubehör*) 8 Mixerantriebsschutzdeckel 9 Antrieb für Mixer (Sonderzubehör*) Bei Nichtgebrauch Mixerantriebsschutz­ deckel aufsetzen. 10 Kabelaufbewahrung MUM52../MUM54..: Kabel im Kabelfach verstauen MUM55../MUM56..: Kabelaufrollautomatik Schüssel mit Zubehör 11 Edelstahl-Rührschüssel 12 Deckel Werkzeuge 13 Rührbesen 14 Schlagbesen 15 Knethaken mit Teigabweiser 16 Zubehörtasche Zur Aufbewahrung der Werkzeuge und Zerkleinerungsscheiben. Durchlaufschnitzler 17 Stopfer 18 Deckel mit Einfüllschacht 19 Zerkleinerungsscheiben a Wende-Schneidscheibe – dick / dünn b Wende-Raspelscheibe – grob / fein c Reibscheibe – mittelfein 20 Scheibenträger 21 Gehäuse mit Auslassöffnung Mixer* 22 Mixbecher 23 Deckel 24 Trichter

• Wenn ein Zubehörteil nicht im Lieferumfang enthalten ist, kann es über den Handel und den Kundendienst erworben werden.

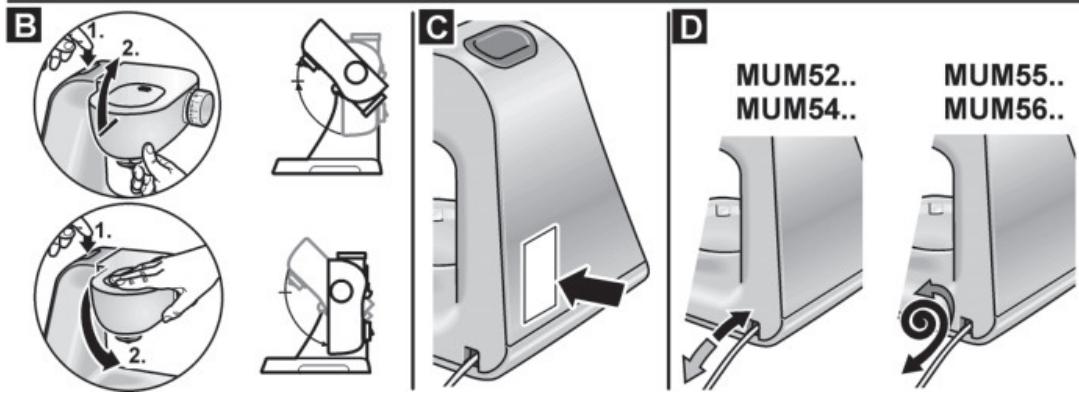

Arbeitspositionen Arbeitspositionen Bild B: Achtung! Gerät nur betreiben, wenn Werkzeug / Zubehör nach dieser Tabelle am richtigen Antrieb und in der richtigen Position angebracht und in Arbeitsstellung ist. Der Schwenkarm muss in jeder Arbeitsposition eingerastet sein. Hinweis Der Schwenkarm ist mit der „Easy Armlift“Funktion ausgestattet, welche die Bewegung des Schwenkarmes nach oben unterstützt. Einstellen der Arbeitsposition: ■■ Entriegelungstaste drücken und Schwenkarm bewegen. Bewegung mit einer Hand unterstützen. ■■ Schwenkarm bis zum Einrasten auf die gewünschte Position bewegen. Position

• Einsetzen / Abnehmen von Schlag-, Rührbesen und Knethaken; Zugeben großer Verarbeitungsmengen. Bedienen WWVerletzungsgefahr! Netzstecker erst einstecken, wenn alle Vorbereitungen zum Arbeiten mit dem Gerät abgeschlossen sind. Achtung! Gerät nur mit Zubehör / Werkzeug in Arbeitsstellung betreiben. Gerät nicht leer betreiben. Gerät und Zubehörteile keinen Hitzequellen aussetzen. Teile sind nicht mikrowellengeeignet. ■■ Gerät und Zubehör vor dem ersten Gebrauch gründlich reinigen, siehe „Reinigen und Pflegen“. Wichtiger Hinweis In dieser Gebrauchsanleitung empfohlene Richtwerte für die Arbeitsgeschwindigkeit beziehen sich auf die Geräte mit 7-stufigem Drehschalter. Für Geräte mit 4-stufigem Drehschalter finden Sie die Werte in Klam­ mern jeweils dahinter. In dieser Gebrauchsanleitung befindet sich ein Aufkleber mit Richtwerten für die Arbeits­ geschwindigkeit des Gerätes bei Verwen­ dung der Werkzeuge bzw. des Zubehörs. Wir empfehlen, diesen Aufkleber am Gerät anzubringen (Bild C).

Bedienen Vorbereiten ■■ Grundgerät auf glatten und sauberen Untergrund stellen. ■■ Kabel herausziehen (Bild D). MUM52../MUM54.. Kabelstaufach: Kabel auf die gewünschte Länge herausziehen. MUM55../MUM56.. Kabelaufrollautomatik: Kabel in einem Zug bis zur gewünschten Länge (max. 100 cm) herausziehen und langsam Ioslassen; das Kabel ist ­arretiert. Kabel-Arbeitslänge vermindern: Leicht am Kabel ziehen und bis zur gewünschten Länge aufrollen lassen. Dann erneut leicht am Kabel ziehen und langsam Ioslassen; das Kabel ist arretiert. Achtung! Kabel beim Einschieben nicht verdrehen. Bei Geräten mit Kabelaufroll-Automatik Kabel nicht von Hand einschieben. Wenn sich das Kabel verklemmt, Kabel ganz herausziehen und dann aufrollen lassen. ■■ Netzstecker einstecken. Schüssel und Werkzeuge WWVerletzungsgefahr durch rotierende Werkzeuge! Während des Betriebes nie in die Schüssel greifen. Nur mit aufgesetztem Deckel (12) arbeiten! Werkzeug nur bei Stillstand des Antriebes wechseln – nach dem Ausschalten läuft der Antrieb kurze Zeit nach und bleibt in der Werkzeugwechselposition stehen. Schwenkarm erst nach Stillstand des Werk­ zeugs bewegen. Nicht genutze Antriebe stets mit den Antriebsschutzdeckeln abdecken. Achtung! Schüssel nur für Arbeiten mit diesem Gerät verwenden.

Rührbesen (13) zum Rühren von Teigen, z. B. Rührteig Schlagbesen (14) zum Schlagen von Eischnee, Sahne und zum Schlagen von leichten Teigen, z. B. Biskuitteig Knethaken (15) zum Kneten von schweren Teigen und zum Unterheben von Zutaten, die nicht zerkleinert werden sollen (z. B. Rosinen, Schokoladenplättchen) Arbeiten mit der Schüssel und den Werkzeugen Bild E: ■■ Entriegelungstaste drücken und Schwenkarm in Position 2 bringen. ■■ Schüssel einsetzen: Nach vorne geneigte Schüssel aufsetzen und dann abstellen, gegen den Uhrzeiger­ sinn bis zum Einrasten drehen. ■■ Je nach Verarbeitungsaufgabe Rühr­ besen, Schlagbesen oder Knethaken bis zum Einrasten in den Antrieb einstecken. Hinweis: Beim Knethaken Teigabweiser drehen, bis der Knethaken einrasten kann (Bild E-4b). ■■ Die zu verarbeitenden Zutaten in die Schüssel einfüllen. ■■ Entriegelungstaste drücken und Schwenkarm in Position 1 bringen. ■■ Deckel aufsetzen. ■■ Drehschalter auf gewünschte Stufe stellen. Unsere Empfehlung: –– Rührbesen: zuerst einrühren bei Stufe 1 (1), dann Stufe 7 (4) wählen –– Schlagbesen: Stufe 7 (4), unterrühren auf Stufe 1 (1) –– Knethaken: zuerst einrühren bei Stufe 1 (1), kneten bei Stufe 3 (2)

Zutaten nachfüllen ■■ Gerät am Drehschalter ausschalten. ■■ Zutaten durch die Nachfüllöffnung im Deckel nachfüllen. oder ■■ Deckel abnehmen. ■■ Entriegelungstaste drücken und Schwenkarm in Position 2 bringen. ■■ Zutaten einfüllen. Nach der Arbeit ■■ Gerät am Drehschalter ausschalten. ■■ Netzstecker ziehen. ■■ Deckel abnehmen. ■■ Entriegelungstaste drücken und Schwenkarm in Position 2 bringen. ■■ Werkzeug aus dem Antrieb nehmen. ■■ Schüssel entnehmen. ■■ Alle Teile reinigen, siehe „Reinigen und Pflegen“. Durchlaufschnitzler WWVerletzungsgefahr! Nicht in die scharfen Messer und Kanten der Zerkleinerungsscheiben greifen. Zerkleinerungsscheiben nur am Rand anfassen! Durchlaufschnitzler nur bei Stillstand des Antriebes und bei gezogenem Netzstecker aufsetzen / abnehmen. Nicht in den Einfüllschacht greifen. Achtung! Durchlaufschnitzler nur in komplett zusammengesetztem Zustand verwenden. Durchlaufschnitzler nie am Grundgerät zusammenbauen. Durchlaufschnitzler nur in der aufgeführten Betriebsposition betreiben. Schutz vor Überlastung Bild F: Um bei einer Überlastung des Durchlauf­ schnitzlers größere Schäden an Ihrem Gerät zu verhindern, verfügt die Antriebswelle des Durchlaufschnitzlers über eine Einkerbung (Sollbruchstelle). Bei Überlastung bricht die Antriebswelle an dieser Stelle. Ein neuer Scheibenträger mit Antriebswelle ist beim Kundendienst erhältlich.

Wende-Schneidscheibe – dick / dünn zum Schneiden von Obst und Gemüse. Verarbeitung auf Stufe 5 (3). Bezeichnung auf der Wende-Schneid­ scheibe: „1“ für die dicke Schneidseite „3“ für die dünne Schneidseite Achtung! Die Wende-Schneidscheibe ist nicht geeignet zum Schneiden von Hartkäse, Brot, Brötchen und Schokolade. Gekochte, fest­ kochende Kartoffeln nur kalt schneiden. Wende-Raspelscheibe – grob / fein zum Raspeln von Gemüse, Obst und Käse, außer Hartkäse (z. B. Parmesan). Verarbeitung auf Stufe 3 (2) oder 4 (3). Bezeichnung auf der Wende-Raspelscheibe: „2“ für die grobe Raspelseite „4“ für die feine Raspelseite Achtung! Die Wende-Raspelscheibe ist nicht geeignet zum Raspeln von Nüssen. Weichkäse nur mit der groben Seite auf Stufe 7 (4) raspeln. Reibscheibe – mittelfein zum Reiben von rohen Kartoffeln, Hartkäse (z. B. Parmesan), gekühlter ­Schokolade und Nüssen. Verarbeitung auf Stufe 7 (4). Achtung! Die Reibscheibe ist nicht geeignet zum Reiben von Weich- und Schnittkäse. Arbeiten mit dem Durchlaufschnitzler Bild G: ■■ Entriegelungstaste drücken und Schwenkarm in Position 2 bringen. ■■ Schüssel einsetzen: Nach vorne geneigte Schüssel aufsetzen und dann abstellen, gegen den Uhrzeigersinn bis zum Einrasten drehen. ■■ Entriegelungstaste drücken und Schwenkarm in Position 3 bringen.

Bedienen ■■ Antriebsschutzdeckel vom Antrieb des Durchlaufschnitzlers abnehmen (Bild G-5a). ■■ Scheibenträger am unteren Ende fest­ halten, dabei müssen die beiden Spitzen nach oben zeigen. ■■ Gewünschte Schneid- oder Raspelscheibe vorsichtig auf die Spitzen des Scheibenträgers auflegen (Bild G-6a). Bei Wende-Scheiben darauf achten, dass die gewünschte Seite nach oben zeigt. ■■ Scheibenträger am oberen Ende ergreifen und in das Gehäuse einsetzen (Bild G-6b). ■■ Deckel aufsetzen (Markierung beachten) und im Uhrzeigersinn bis zum Anschlag drehen. ■■ Durchlaufschnitzler wie in Bild G-8 gezeigt auf den Antrieb setzen und im Uhrzeigersinn bis zum Anschlag drehen. ■■ Drehschalter auf empfohlene Stufe stellen. ■■ Zu verarbeitende Lebensmittel in den Einfüllschacht geben und mit dem Stopfer nachschieben. Achtung! Einen Rückstau des Schneidgutes in der Auslassöffnung vermeiden. Tipp: Für gleichmäßige Schneidergebnisse dünnes Schnittgut bundweise verarbeiten. Hinweis: Sollten zu verarbeitende Lebens­ mittel im Durchlaufschnitzler festklemmen, Küchenmaschine ausschalten, Netzstecker ziehen, Stillstand des Antriebes abwarten, Deckel des Durchlaufschnitzlers abnehmen und Einfüllschacht entleeren. Nach der Arbeit ■■ Gerät am Drehschalter ausschalten. ■■ Durchlaufschnitzler gegen den Uhrzeigersinn drehen und abnehmen. ■■ Deckel gegen den Uhrzeigersinn drehen und abnehmen. ■■ Scheibenträger mit Scheibe entnehmen. Dazu mit dem Finger von unten gegen die Antriebswelle drücken (Bild H). ■■ Teile reinigen.

Mixer WWVerletzungsgefahr durch scharfe Messer / rotierenden Antrieb! Nie in den aufgesetzten Mixer greifen! Mixer nur bei Stillstand des Antriebes abnehmen / aufsetzen! Den Mixer nur im zusammen­ gesetzten Zustand und mit aufgesetztem Deckel betreiben. WWVerbrühungsgefahr! Beim Verarbeiten von heißem Mixgut tritt Dampf durch den Trichter im Deckel aus. Maximal 0,5 Liter heiße oder schäumende Flüssigkeit einfüllen. Achtung! Mixer kann beschädigt werden. Keine tiefge­ frorenen Zutaten (ausgenommen Eiswürfel) verarbeiten. Mixer nicht leer betreiben. Arbeiten mit dem Mixer Bild J: ■■ Entriegelungsknopf drücken und Schwenkarm in Position 4 bringen. ■■ Mixerantriebsschutzdeckel abnehmen. ■■ Mixbecher aufsetzen (Markierung am Griff auf Markierung am Grundgerät) und gegen den Uhrzeigersinn bis zum Anschlag drehen. ■■ Zutaten einfüllen. Maximalmenge flüssig = 1,25 Liter; Maximalmenge schäumende oder heiße Flüssigkeiten = 0,5 Liter; optimale Verarbeitungsmenge, fest = 50 bis 100 Gramm; ■■ Deckel aufsetzen und gegen den Uhrzeigersinn bis zum Anschlag in den Mixergriff drehen. Der Deckel muss eingerastet sein. ■■ Drehschalter auf gewünschte Stufe stellen. Zutaten nachfüllen Bild J-8: ■■ Gerät am Drehschalter ausschalten. ■■ Deckel abnehmen und Zutaten einfüllen oder ■■ Trichter herausnehmen und feste Zutaten nach und nach in Nachfüllöffnung einfüllen oder ■■ flüssige Zutaten durch den Trichter einfüllen.

Nach der Arbeit ■■ Gerät am Drehschalter ausschalten. ■■ Mixer im Uhrzeigersinn drehen und abnehmen. Tipp: Mixer am besten sofort nach Gebrauch reinigen. Reinigen und Pflegen Die verwendeten Zubehörteile müssen nach jedem Gebrauch gründlich gereinigt werden. Achtung! Keine scheuernden Reinigungsmittel verwenden. Oberflächen können beschädigt werden. Grundgerät reinigen WWStromschlaggefahr! Grundgerät niemals in Wasser tauchen und unter fließendes Wasser halten. Keinen Dampfreiniger verwenden. ■■ Netzstecker ziehen. ■■ Grundgerät und Antriebsschutzdeckel feucht abwischen. Bei Bedarf etwas Spül­ mittel benutzen. ■■ Gerät anschließend trockenreiben. Schüssel und Werkzeug reinigen Schüssel und Werkzeuge sind spülmaschi­ nenfest. Kunststoffteile in der Spülmaschine nicht einklemmen, da bleibende Verfor­ mungen während des Spülvorgangs möglich sind! Durchlaufschnitzler reinigen WWVerletzungsgefahr durch scharfe Messer! Nicht in die scharfen Messer und Kanten der Zerkleinerungsscheiben greifen. Zum Reinigen eine Bürste benutzen. Alle Teile des Durchlaufschnitzlers sind spülmaschinenfest. Tipp: Zum Entfernen von rotem Belag nach der Verarbeitung von z. B. Karotten etwas Speiseöl auf ein Tuch geben und den Durchlaufschnitzler (nicht die Zerkleine­ rungsscheiben) damit abreiben. Durchlauf­ schnitzler dann spülen.

Reinigen und Pflegen

Mixer reinigen WWVerletzungsgefahr durch scharfe Messer! Mixermesser nicht mit bloßen Händen berühren. Mixerbecher, Deckel und Trichter sind spülmaschinenfest. Tipp: Nach der Verarbeitung von Flüssigkeiten reicht es oft, den Mixer zu reinigen, ohne ihn vom Gerät abzunehmen. Dazu etwas Wasser mit Spülmittel in den aufgesetzten Mixer geben. Für wenige Sekunden den Mixer einschalten (Stufe M). Spülwasser ausschütten und Mixer mit klarem Wasser ausspülen. Wichtiger Hinweis Zubehörtasche bei Bedarf reinigen. Pflegehinweise in der Tasche beachten. Aufbewahrung WWVerletzungsgefahr! Bei Nichtbenutzung des Gerätes den Netz­ stecker ziehen. Bild K: ■■ Werkzeuge und Zerkleinerungsscheiben in der Zubehörtasche verstauen. ■■ Zubehörtasche in der Schüssel aufbewahren. ■■ Zur Aufbewahrung in der Originalverpa­ ckung siehe Bild L. Hilfe bei Störungen WWVerletzungsgefahr! Vor Behebung einer Störung den Netz­ stecker ziehen. Wichtiger Hinweis für MUM54../MUM55../ MUM56.. Ein Fehler in der Bedienung des Gerätes, ein Auslösen der elektronischen Siche­ rungen bzw. ein Gerätedefekt wird durch Blinken der Betriebsanzeige angezeigt. Der Schwenkarm muss in jeder Arbeitsposition eingerastet sein.

Anwendungs­beispiele Versuchen Sie als Erstes das aufgetretene Problem an Hand der folgenden Hinweise zu beseitigen. Störung Gerät läuft nicht an. Abhilfe ■■ Stromversorgung überprüfen. ■■ Netzstecker überprüfen. ■■ Schwenkarm kontrollieren. Richtige Position? Eingerastet? ■■ Mixer bzw. Schüssel bis zum Anschlag festdrehen. ■■ Mixerdeckel aufsetzen und bis zum Anschlag festdrehen. ■■ Antriebsschutzdeckel an nicht genutzten Antrieben anbringen. ■■ Die Wiedereinschaltsicherung ist aktiv. Gerät auf P stellen und dann zurück auf gewünschte Stufe stellen. Störung Gerät schaltet während der Benutzung ab. Die Überlastsicherung ist aktiviert. Es wurden zu viele Lebensmittel gleichzeitig verarbeitet. Abhilfe ■■ Gerät abschalten. ■■ Verarbeitungsmenge reduzieren. ■■ Zulässige Höchstmengen (siehe „Anwen­ dungsbeispiele“) nicht überschreiten! Störung Bei laufendem Antrieb wurde versehent­ lich die Entriegelungstaste betätigt. Der Schwenkarm bewegt sich nach oben. Der Antrieb schaltet ab, bleibt aber nicht in der Werkzeugwechselposition stehen. Abhilfe ■■ Drehschalter auf P stellen. ■■ Schwenkarm in Position 1 bringen. ■■ Gerät einschalten (Stufe 1). ■■ Gerät wieder ausschalten. Werkzeug bleibt in Werkzeugwechselposi­ tion stehen. Störung Mixer beginnt nicht zu arbeiten oder bleibt während der Benutzung stehen, der Antrieb „brummt“. Das Messer ist blockiert.

Abhilfe ■■ Gerät abschalten und Netzstecker ziehen. ■■ Mixer abnehmen und das Hindernis entfernen. ■■ Mixer wieder aufsetzen. ■■ Gerät einschalten. Wichtiger Hinweis Sollte sich die Störung so nicht beseitigen lassen, wenden Sie sich bitte an den Kundendienst. Anwendungs­beispiele Schlagsahne 100-600 g ■■ Sahne 1½ bis 4 Minuten auf Stufe 7 (4) - je nach Menge und ­Eigenschaften der Sahne, mit dem Schlagbesen verarbeiten. Eiweiß 1 bis 8 Eiweiß ■■ Eiweiß 4 bis 6 Minuten auf Stufe 7 (4) mit dem Schlagbesen verarbeiten. Biskuitteig Grundrezept 2 Eier 2-3 EL heißes Wasser 100 g Zucker 1 Päckchen Vanillezucker 70 g Mehl 70 g Stärkemehl evtl. Backpulver ■■ Zutaten (außer Mehl und Stärkemehl) ca. 4-6 Minuten auf Stufe 7 (4) mit dem Schlagbesen schaumig schlagen. ■■ Drehschalter auf Stufe 1 (1) stellen und das gesiebte Mehl und Stärke­ mehl in ca. ½ bis 1 Minute löffelweise untermischen. Höchstmenge: 2 x Grundrezept

Rührteig Grundrezept 3-4 Eier 200-250 g Zucker 1 Prise Salz 1 Päckchen Vanillezucker oder Schale von ½ Zitrone 200-250 g Butter oder Margarine (Raumtemperatur) 500 g Mehl 1 Päckchen Backpulver 125 ml Milch ■■ Alle Zutaten ca. ½ Minute auf Stufe 1 (1), dann ca. 3–4 Minuten auf Stufe 7 (4) mit dem Rührbesen verrühren. Höchstmenge: 1,5 x Grundrezept Mürbeteig Grundrezept 125 g Butter (Raumtemperatur) 100-125 g Zucker 1 Ei 1 Prise Salz etwas Zitronenschale oder Vanillezucker 250 g Mehl evtl. Backpulver ■■ Alle Zutaten ca. ½ Minute auf Stufe 1 (1), dann ca. 2-3 Minuten auf Stufe 6 (3) mit dem Rührbesen verarbeiten. Ab 500 g Mehl: ■■ Zutaten mit dem Knethaken ca. ½ Minute auf Stufe 1 (1), dann ca. 3-4 Minuten auf Stufe 3 (2) kneten. Höchstmenge: 2 x Grundrezept Hefeteig Grundrezept 500 g Mehl 1 Ei 80 g Fett (Raumtemperatur) 80 g Zucker 200-250 ml lauwarme Milch 25 g frische Hefe oder 1 Päckchen Trockenhefe Schale von ½ Zitrone 1 Prise Salz

Anwendungs­beispiele

■■ Alle Zutaten ca. ½ Minute auf Stufe 1, dann ca. 3-6 Minuten auf Stufe 3 (2) mit dem Knethaken verarbeiten. Höchstmenge: 1,5 x Grundrezept Nudelteig Grundrezept 300 g Mehl 3 Eier nach Bedarf 1-2 EL (10-20 g) kaltes Wasser ■■ Alle Zutaten ca. 3 bis 5 Minuten auf Stufe 3 (2) zu einem Teig verarbeiten. Höchstmenge: 1,5 x Grundrezept Brotteig Grundrezept 750 g Mehl 2 Päckchen Trockenhefe 2 TL Salz 450-500 ml warmes Wasser ■■ Alle Zutaten ca. ½ Minute auf Stufe 1, dann ca. 4-5 Minuten auf Stufe 3 (2) mit dem Knethaken verarbeiten. Mayonnaise 2 Eier 2 TL Senf ¼ l Öl 2 EL Zitronensaft oder Essig 1 Prise Salz 1 Prise Zucker Zutaten müssen gleiche Temperatur haben. ■■ Zutaten (außer Öl) einige Sekunden auf Stufe 3 (2) oder 4 (3) im Mixer verarbeiten. ■■ Mixer auf Stufe 7 (4) schalten und das Öl langsam durch den Trichter gießen und so lange weiter mischen, bis die Mayonnaise emulgiert. Mayonnaise bald verbrauchen, nicht aufbewahren.

Entsorgung Entsorgung

Entsorgen Sie die Verpackung umweltgerecht. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro­ und Elektronikaltgeräte (waste electrical and electronic equip­ ment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU­weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege bitte beim Fachhändler informieren. Garantiebedingungen Für dieses Gerät gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen des Landes, in dem das Gerät gekauft wurde. Sie können die Garantiebedin­ gungen jederzeit über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Die Garantiebedingungen für Deutschland und die Adressen finden Sie auf den letzten vier Seiten dieses Heftes. Darüber hinaus sind die Garantie­ bedingungen auch im Internet unter der benannten Webadresse hinterlegt. Für die Inanspruchnahme von Garantie­ leistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich. Änderungen vorbehalten.

Sonderzubehör MUZ5ZP1 Zitruspresse Zum Auspressen von Orangen, Zitronen und Grapefruit. MUZ5CC1 Zum Schneiden von Obst und Gemüse in gleichmäßig Würfel­schneider große Würfel MUZ5FW1 Fleischwolf Zum Zerkleinern von frischem Fleisch für Tartar oder Hackbraten. MUZ45LS1 Lochscheiben­ satz fein (3 mm), grob (6 mm) MUZ45SV1 Spritzgebäck­ vorsatz Für den Fleischwolf MUZ5FW1. Fein für Pasteten und Aufstriche, grob für Bratwürste und Speck. MUZ45RV1 Reibevorsatz Für den Fleischwolf MUZ5FW1. Zum Reiben von Nüssen, Mandeln, Schokolade und getrockneten Brötchen. Für den Fleischwolf MUZ5FW1. Mit Metallschablone für 4 verschiedene Gebäckformen. MUZ45FV1 Für den Fleischwolf MUZ5FW1. Fruchtpressen­ Zum Pressen von Beerenobst außer Himbeeren, vorsatz Tomaten und Hagebutten zu Mus. Gleichzeitig werden z. B. Johannisbeeren automatisch entstielt und entkernt.

MUZ45PS1 Pommes frites-Scheibe Für den Durchlaufschnitzler MUZ5DS1. Zum Schneiden roher Kartoffeln für Pommes frites. MUZ45AG1 AsiagemüseScheibe Für den Durchlaufschnitzler MUZ5DS1. Schneidet Obst und Gemüse in feine Streifen für ­asiatische Gemüsegerichte.

Sonderzubehör MUZ45RS1 Reibscheibe grob Für den Durchlaufschnitzler MUZ5DS1. Zum Reiben roher Kartoffeln z. B. für Reibekuchen oder Klöße. MUZ45KP1 KartoffelpufferScheibe Für den Durchlaufschnitzler MUZ5DS1. Zum Reiben roher Kartoffeln für Rösti und Kartoffel­ puffer, zum Schneiden von Obst und Gemüse in dicke Scheiben. In der Schüssel können bis zu 750 g Mehl plus Zutaten verarbeitet werden. MUZ5ER2 EdelstahlRührschüssel MUZ5KR1 KunststoffRührschüssel In der Schüssel können bis zu 750 g Mehl plus Zutaten verarbeitet werden. MUZ5MX1 Mixer-Aufsatz Kunststoff Zum Mixen von Getränken, zum Pürieren von Obst und Gemüse, zur Zubereitung von Mayonnaise, zum Zerkleinern von Obst und Nüssen, zum Crushen von Eiswürfeln. MUZ5MM1 Multimixer Zum Hacken von Kräutern, Gemüse, Äpfeln und Fleisch, zum Raspeln von Karotten, Rettich und Käse, zum Reiben von Nüssen und gekühlter Schokolade. Wenn ein Zubehörteil nicht im Lieferumfang enthalten ist, kann es über den Handel oder den Kundendienst erworben werden.

Kundendienst – Customer Service DE Deutschland, Germany BSH Hausgeräte Service GmbH Zentralwerkstatt für kleine Hausgeräte Trautskirchener Strasse 6-8 90431 Nürnberg Online Auftragsstatus, FilterbeutelKonfigurator und viele weitere Infos unter: www.bosch-home.com Reparaturservice, Ersatzteile & Zubehör, Produkt-Informationen: Tel.: 0911 70 440 040 mailto:cp-servicecenter@bshg.com Wir sind an 365 Tagen rund um die Uhr erreichbar.

Republika e Shqiperise, Albania ELEKTRO-SERVIS sh.p.k Rr. Shkelqim Fusha, Selite, Pallati “Matrix Konstruksion”, Kati 0 dhe +1 1023 Tirane Tel.: 4 2278 130, -131 Fax: 4 2278 130 mailto:info@elektro-servis.com EXPERT SERVIS Rruga e Kavajes, Kulla B Nr 223/1 Kati I 1023 Tirane Tel.: 4 480 6061 Tel.: 4 227 4941 Fax: 4 227 0448 Cel: +355 069 60 45555 mailto:info@expert-servis.al Österreich, Austria BSH Hausgeräte Gesellschaft mbH Werkskundendienst für Hausgeräte Quellenstrasse 2a 1100 Wien Online Reparaturannahme, Ersatzteile und Zubehör und viele weitere Infos unter: www.bosch-home.at Reparaturservice, Ersatzteile & Zubehör, Produktinformationen Tel.: 0810 550 511 mailto:vie-stoerungsannahme@bshg.com Wir sind an 365 Tagen rund um die Uhr für Sie erreichbar. AU Australia BSH Home Appliances Pty. Ltd. Gate 1, 1555 Centre Road Clayton, Victoria 3168 Tel.: 1300 369 744* Fax: 1300 306 818 mailto:aftersales.au@bshg.com www.bosch-home.com.au *Mo-Fr: 24 hours 06/17

BSH Home Appliances Private Limited 台北市內湖區洲子街80號11樓 11F., No.80, Zhouzi St., Neihu Dist. Taipei City 11493 Tel.: 0800 368 888 Fax: 02 2627 9788 mailto:bshtzn-service@bshg.com www.bosch-home.com.tw UA Ukraine, Україна TOB “БСХ Побутова Техніка” тел.: 044 490 2095 mailto:bsh-service.ua@bshg.com www.bosch-home.com.ua XK Kosovo Service-General SH.P.K. Rruga Mag Prishtine-Ferizaj 70000 Ferizaj Tel.: 0290 321 434 Tel.: 0290 330 723 mailto:a_service@ gama-electronics.com XS Srbija, Serbia BSH Kućni aparati d.o.o. Milutina Milankovića br. 9ž 11070 Novi Beograd Tel.: 011 353 70 08 Fax: 011 205 23 89 mailto:informacije.servis-sr@ bshg.com www.bosch-home.rs ZA South Africa BSH Home Appliances (Pty) Ltd. 15th Road Randjespark Private Bag X36, Randjespark 1685 Midrand – Johannesburg Tel.: 086 002 6724 Fax: 086 617 1780 mailto:applianceserviceza@bshg.com www.bosch-home.com/za Garantiebedingungen DEUTSCHLAND (DE) Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung beschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt. Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen: Bosch-Infoteam (Mo-Fr: 8.00-18.00 Uhr erreichbar) Für Produktinformationen sowie Anwendungsund Bedienungsfragen zu kleinen Hausgeräten: Tel.: 0911 70 440 040 oder unter bosch-infoteam@bshg.com Nur für Deutschland gültig!

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 – 6) Mängel am Gerät,

die nachweislich auf einem Material- und / oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.

2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z. B. Glas oder Kunststoff bzw.

Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.

3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich

instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z. B. im PKW) transportiert werden können, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

4. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten

Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue

Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät. 6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen. Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z. B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Beachten Sie unser weiteres Kundendienst-Angebot: Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung. Robert Bosch Hausgeräte GmbH Carl-Wery-Straße 34 81739 München, GERMANY 08/14

Beratung und Reparaturauftrag bei Störungen

DE 0911 70 440 040 CH 0848 840 040 Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienst-Verzeichnis. Robert Bosch Hausgeräte GmbH Carl-Wery-Straße 34 81739 München, GERMANY www.bosch-home.com *8001078017*
