BEDIENUNGSANLEITUNG EVO E5A TANGENT

D-BEDIENUNGSANLEITUNG

Sicherheitshinweise

Der Blitz im gleichseitigen Dreieck weist auf gefährliche Hochspannung im Gerät hin, die zu Stromschlag führen kann.

Das Ausrufungszeichen im gleichseitigen Dreieck weist auf wichtige Bedienungs- und Wartungsanleitungen hin.

Dieses Symbol weist auf eine doppelte elektrische Isolierung der Klasse II hin.

WARNING:

ZUR VERMEIDUNG VON FEUER UND STROMSCHLAG GERÄT WEDER REGEN NOCH FEUCHTIGKEIT

AUSSETZEN. ES BEFINDEN SICH KEINE VOM VERBRAucher WARTBAREN TEILE IM INNERN DES GERÄTS. REPARATUR UND WARTUNG NUR DURCH FACHPERSONAL.

VORSICHT:

Netzkabel und -stecker müssen bei Austausch den Empfehlungen des Herstellers entsprechen und)durfen nur durch einen autorisierten Kundendienst ausgetauscht werden.

BITTE STECKEN SIE DEN STECKER KORREKT IN DIE STECKDOSE, UM STROMSCHLAG ZU VERMEIDEN.

Wichtige sicherheitsinweise

WARNING: BITTE LESEN SIE DIE BEDIENUNGSANLEITUNG AUFERKSAM DURING. BEACHTEN SIE DIE HINWEISE HIER UND Auf DEM GERÄT. BITTE BEWAHREN SIE DIE BEDIENUNGSANLEITUNG FÜR SPÄTERES NACHSCHLAGEN AUF.

Das Gerät wurde im Hinblick auf sicheren Betrieb entwickelt und gefertigt. Eine falsche Bedienung kann zu Stromschlag oder Feuer führen. Die eingebauten

Sicherheitsmechanismen schützen Sie bei Einhaltung der Anleitungen für Installation, Betrieb und Reparatur. Dieses Gerät ist vollelektronisch und enthalt keine vom Nutzer wartbaren Teile.

GERÄTEGEHÄUSE NICT ÖFFNEN, STROMSCHLAGGEFAHR. REPARATUR UND WARTUNG NUR DURCH FACHPERSONAL.

Alle Anweisungen lessen

Vor Betrieb des Geräts sollenn Sie alle Sicherheits- und Bedienungsanleitungen lessen.

Stromversorgung

Dieses Gerät sollte nur mit der auf dem Typenschild angegebenen Stromversorgungsart betreiben werden. Wenn Sie nicht sichere sind, was für eine Stromversorgung Sie haben, so wenden Sie sichitte an ihren Fachhändler oder Ihr Elektrizitätswerk. Beziehen Sie sich fur Batteriebetrieb oder andere Stromquellenitte auf die Bedienungsanleitung.

Erdung oder Polarisierung

Konnen Sie den Netzstecker nicht vollständig in die Steckdose einsetzen oder passt er nicht, so benutzen Sie das Gerätitte nicht in Ihrm Land.

Ventilation

Schlitze und Öffnungen im Gehäuse dieren der Belüftung. Sie sind für zuverlässigen Betrieb des Gerätes und Schutz vor Überhitzung erforderlich und darüber nicht blockiert oder abgedeckt werden. Die Öffnungen sollen niemals dadurch blockiert werden, dass das Gerät auf ein Bett, ein Sofa, einen Teppich oder eine ähnliche Oberfläche gestellt wird.

Wärme

Das Gerät sollte fern von Wärmequellen wie Radiatoren, Heizkörpern, Öfen und anderen wärmeerzeugenden Geräten (einschließlich Verstärkern) aufgestellt werden.

Wasser und Feuchtigkeit

Dieses Gerät nicht in der Nähe von Wasser verwenden, z.B. in der Nähe einer Badewanne, eines Waschbeckens, einer Kuchensprüle, in einem nassen Keller, in der Nähe eines Schwimmbeckens usw.

Reinigung

Ziehen Sie vor dem Reinigen den Netzstecker. Benutzen Sie keine flüssigen oder Sprühreiniger, sondern nur ein trockenes Tuch.

Netzkabelschutz

Netzkabel sollenen so verlegt werden, dass möglichst nicht daraufuf getreten wird und dass sie nicht eingeklemmt werden, mit besonderer Beachtung der Kabel an Steckern, Verlängerungskabeln und dem Austritt des Kabels aus dem Gerät.

Überlastung

Überlasten Sie Steckdosen und Verlängerungskabel nicht, das kann zu Feuer und Stromschlag führen.

Wichtige sicherheitschinweise

Gewitter

Ziehen Sie während eines Gewitters und bei längerer Nichtbenutzung Netzstecker und Antennenkabel als zusätzlichen Schutz gegen Überspannung ab.

Eindringen von Fremdkörpern und Flüssigkeiten

Niemals Objekte irgendwelcher Art durch die Öffnungen in das Gerät schiben, da diese unter hoher Spannung stehende Teile berühren oder kurzschreiben都能够, wodurch es zu Feuer oder Stromschlag kommt kann. Niemals Flüssigkeiten irgendwelcher Art auf dem Gerät verschütten.

Zubehör

Stellen Sie das Gerät nicht auf unsicheren Flächen wie Rollwagen, Ständern, Regalen oder Tischen ab. Das Gerät kann herunterfallen und Personen verletzen oder selbst beschädigt werden. Benutzen Sie nur stabile Rollwagen, Ständer, Regale oder Tische oder mitgelieferte Augsteller. Aufstellung des Gerats gemäß Anleitungen des Herstellers mit empfohlenen Installationsmaterialien. Wird das Gerät auf einem Rollwagen installiert, so muss dieser mit größter Vorsicht bewegt werden. Plötzliche Stopps, übermäßig Kraftaufwendung und neebene Böden können zum Umkippen führen.

Lasten

Stellen Sie keine schweren Lasten auf dem Gerät ab und treten Sie auch nicht darauf. Das Gerät kann herunterfallen und Personen verletzen oder selbst beschädigt werden.

Beschädigung, die eine Wartung erfordert

Ziehen Sie stets den Netzstecker und wenden sich an einen autorisierten Kundendienst, wenn:

A) das Netzkabel oder der Stecker beschädigt ist;
B) Flüssigkeit oder Fremdkörper in das Gerät eingedrungen sind;
C) das Gerät Regen oder Feuchtigkeit ausgesetzt war;

D) das Gerät nicht wie gewöhnlich Funktioniert. Benutzen Sieitte das Gerät und deren Funktionen nurwie in der Bedienungsanleitung beschrieben;
E) das Gerät fallen gelassen oder beschädigt wurde;
F) das Gerät schwere Veränderungen der Leistungsmerkmale zeigt.

Service

Versuchen Sie nicht, das Gerät selbst zu warten, da Sie sich durch Öffnen bzw. Entfernen von Abdeckungen hohen Spannungen und sonstigen Gefahren aussetzen können. Wenden Sie sich mit Wartung und Reparaturen stets an einen autorisierten Kundendienst.

Ersatzteile

Vergewisern Sie sich, dass der Kundendienst ausschließlich Original Ersatzteile benutzt oder Ersatzteile mit den gleichen Eigenschaften wie das Originalteil. Unzulässiger Ersatzteile können zu Feuer oder Stromschlag führen.

Sicherheitsüberprüfung

Verlangen Sie nach einer Wartung stets eine Sicherheitsüberprüfung durch den Kundendienst.

Wichtige informationen

Handhabung

• Obere und Rückabdeckung des Geräts können sich bei längerer Benutzung erwärmen, das ist keine Fehlfunktion.
• Schalten Sie das Gerät bei Nichtbenutzung aus.

Netzkabelschutz

• Folgen Sieitte nachstehenden Anleitungen zur Vermeidung von Fehlfunktionen, Stromschlag, Feuer und Verletzungen:
• Halten Sie den Stecker gut fest, wenn Sieihn in die Steckdose einsetzen.
• Vermeiden Sie die Höhe wärmerzeugender Geräte.
• Stellen Sie nichts auf dem Netzkabel ab.
• Nehmen Sie keine eigenständigen Reparaturen am Netzkabel vor, tauschen Sie es nicht selbst aus.

Aufstellung

Vermeiden Sie eine Aufstellung des Gerätes in folgenden Bereichen:

• direkte Sonneneinstrahlung, Einbau in Regalen oder Schranken ohne ausreichende Ventilation:
• hohe Temperatur (über 40^ ) oder hohe Luftfeuchtigkeit (über 90% );
• übermäßige Staubentwicklung, hierdurch konnen Komponenten erheblich beschädigt werden.

Fremdkörper oder Finger im Gerät

• Das Berühren von Teilen innerhalb des Gerätes ist gefährlich und kann zu Beschädigungen führen. Gerätegehause nicht öffnen.
• Achten Sie darauf, dass keine Fremdkörper in das Laufwerk gelangen.

Störung anderer Geräte

Sollete es zu Störungen in Fernseh- oder Radiogeräten kommt, dann setzen Sie these Gerätitte um.

Kondensation

Das Gerät faktioniert möglicherweise nicht richtig, wenn sich Feuchtigkeit im Innern befindet.itte schalten Sie es aus, bis sich die Feuchtigkeit verflüchtigt, wenn

• das Gerät von einer kalten in eine warme Umgebung gebracht wurde;
  das Gerät in einem Raum benutzt wurde, dessen Heizung garage eingeschaltet wurde oder in dem der Luftstrom der Klimaanlage direkt auf das Gerät trifft;
  das Gerät im Sommer in einem warm-feuchten Raum benutzt wird, nachdem es sich vorher in einem klimatisierten Raum befind;
• sich Dampf oder eine hohe Luftfeuchtigkeit im Raum befindet.

Das Gerät Funktioniert möglicherweise nicht richtig, wenn sich Feuchtigkeit im Innern befindet.itte schalten Sie es aus und warten 2 bis 3 Stunden.Danach hat sich das Gerät angepasst und die Kondensation ist abgetrocknet.

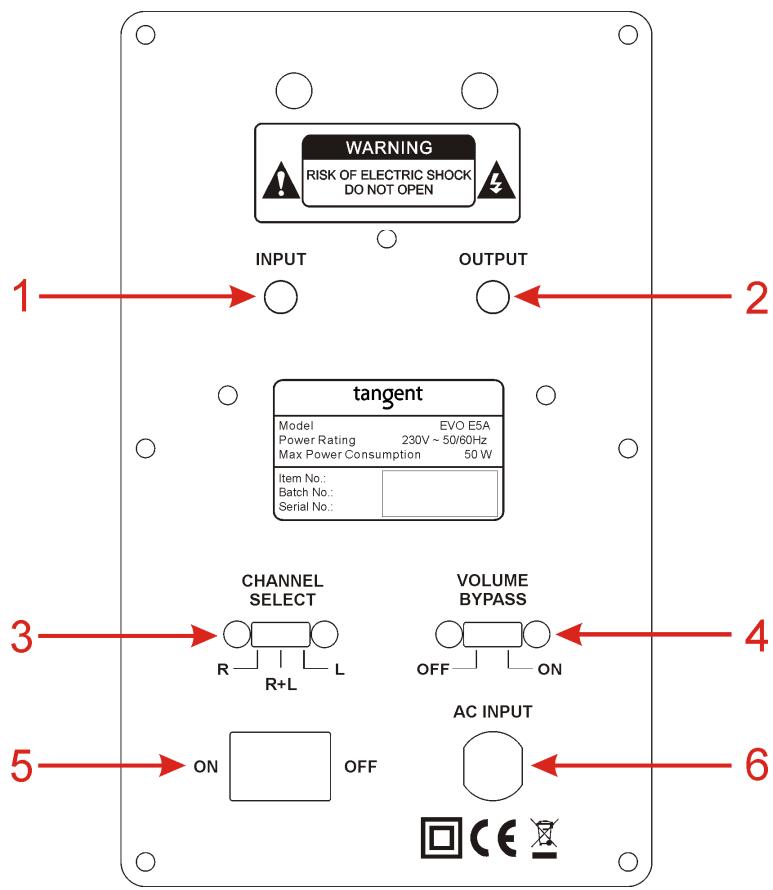

Lautsprecherposition

Idealerweise sollen den Tangent Laufsprecher mindestens 50 cm von der Rückwand, 1 m von einer Seitenwand und mindestens 2 m voneinander aufgestellt werden. Wichtig sind der Abstand zwischen den zwei Laufsprechem und die Entfernung vom Zuhörer. Wenn die Laufsprecher zu nahe oder zuweit auseinander stehen, ist die Stereo Wiedergabe nicht voll ausgeprügt. In durchschnittlichen Wohnzimmern liefert ein Laufsprecherabstand zwischen 2 und 4 m normalerweise ein zufriedenstellendes Ergebnis. Die Entfernung zwischen den Zuhörern und den Laufsprechem soll mindestens gleich groß und möglichst größter als die Entfernung zwischen den Laufsprechem sein. Vor der Entscheidung für den endgültigen Standort sollen den Tests mit Sprache und Musik durchgeführt werden.

Rückwand

Die Rückwand these Laufsprechers ist mit einem Veränder ausgestellt, der die Laufsprecher steuert.

Dadurch kann der Laatsprecher an verschiedene Orten äußert flexibel eingesetzt werden.

1. Input

Die 3.5mm Stereo Eingangsbuchse kann entweder an ein lineares Ausgangssignal oder ein Vor-Ausgangssignal angeschlossen werden. Es kann sowohl ein Stereo als auch ein Monosignal eingespeist werden.

Sie können ihren MP3 Player mit dem Koprhörerausgang des MP3 Players an diesen Eingang anschließen.itte beachten Sie, dass der Lautsprecher von selbst auf Standby schaltet, wenn er mehr als 10 Minuten lang kein Signal empfängt. Er schaltet sich wieder ein, sobald er ein Signal empfängt.

Hinweis: Stecken Sie an diese Anschlussbuchse keinen Lautsprecherausgang an. Dadurch wird der Lautsprecher beschädigt.

2. Output

An dieser 3.5mm Stereo Ausgangsbuchse konnen Sie einen anderen Tangent EVO E5A anschließen. Wenn der Basspegel nicht ausreicht, konnen Sie an thisem Ausgang auch einen aktiven Subwoofer anschließen.

Bitte beachten Sie, dass das Signal an dieser Anschlussbuchse dem Signal der Eingangsbuchse folgen wird, wenn der "Volumen Bypass" auf ON stehen.

3. Channel select

Wenn der EVO E5A ein Stereo Signal empfängt, konnen Sie auswahlen ob der Laufsprecher als LINKS, RECHTS oder MONO Laufsprecher fungieren soll. Wenn zwei EVO E5A an ihrer Anlage angeschlossen sind, sollte der Laufsprecher auf der rechten Seite auf RECHTS und der linke Laufsprecher auf LINKSeingestellt sein, um ein einwandfrei's Stereoerlebnis zu erreichen. Wenn nur ein Laufsprecher angeschlossen ist, sollte dieser Schalter auf MONOgestellt sein.

4. Volume bypass

Dieser Schalter hat zwei Stellungen:

ON: Wenn der Schalter auf ON steht, ist der Lautstärkepegel des EVO E5A auf dem maximalen Level und der Laufsprecher kann nicht mehr fernbedient werden. Es wird eingesetzt, wenn die an den Lautsprechem angeschlossenen Quellen die Lautstärke regeln, oder wenn die Lautstärke von dem Lautsprecher geregelt wird, an den dieser Laufsprecher angeschlossen ist.

OFF: Wenn der Schalter auf OFF steht, kann die Lautstärke- und Standby Funktion mit der Fernbedienung gesteuert werden.itte beachten Sie, dass der Lautstärkepegel an der OUTPUT Anschlussbuchse auch mit der Fernbedienung gesteuert wird, wenn der "Volumen Bypass" Schalter auf OFF steht.

5. On/Off

Netzschalter

6. AC input

Überprüfen Sie, ob alles korrekt angeschlossen ist, bevor Sie den Netzstecker in die

Steckdose stecken. Stecken Sie dann den Stecker in eine passende Steckdose.

Hinweis: Wenn die Anlage im Ausland eingesetzt wird, konnten Sie eventuell einen Adapter benötigen.

VORSICHT: Nicht einschalten, bevor alles korrekt angeschlossen ist. Sie konnten ihre neue Anlage kaputt machen. Überprüfen Sie alle Anschlüsse bevor Sie einschalten.

Überprüfen Sie ob die Netzspannung mit der auf der Rückwand aufgedruckten

Spannung identisch ist, bevor Sie das Gerä einschalten.

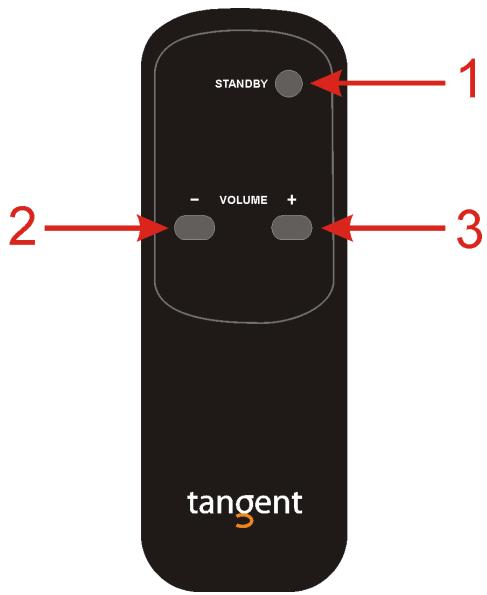

Die Fernbedienung

Dieser Laufsprecher kann mit einer Fernbedienung gesteuert werden. Der IR (Infrarot) Empfänger wird zwischen dem Hochtonlautsprecher und dem Tieftonlautsprecher platziert. Deshalb muss die Fernbedienung in diese Richtung zeigen, um die Laufsprecher mit der Fernbedienung steuern zu konnen.

1. Standby

Drücken Sie diese Taste um den Lautsprecher auf Standby zu setzen. Drücken Sie nochmals, um den Lautsprecher wieder einzuschalten. Wenn der Lautsprecher länger als 10 Minuten kein Signal empfangt, wird er automatisch auf Standby gehen.

Bitte beachten Sie, dass diese Taste nicht Funktioniert, wenn die "volume bypass"

Taste an der Rückwand auf ON steht.

2. Lautstärkerreduzierung

Drücken Sie diese Taste, um die Lautstärke zu verringn.

Bitte beachten Sie, dass diese Taste nicht Funktioniert, wenn die "volume bypass" Taste an der Rückwand auf ON stehen.

3. Lautstärkeerhöhung

Drucken Sie diese Taste, um die Lautstärke zu erhöhen.

Bitte beachten Sie, dass diese Taste nicht Funktioniert, wenn die "volume bypass" Taste an der Rückwand auf ON stehen.

Einrichten eines Stereoanschlusses

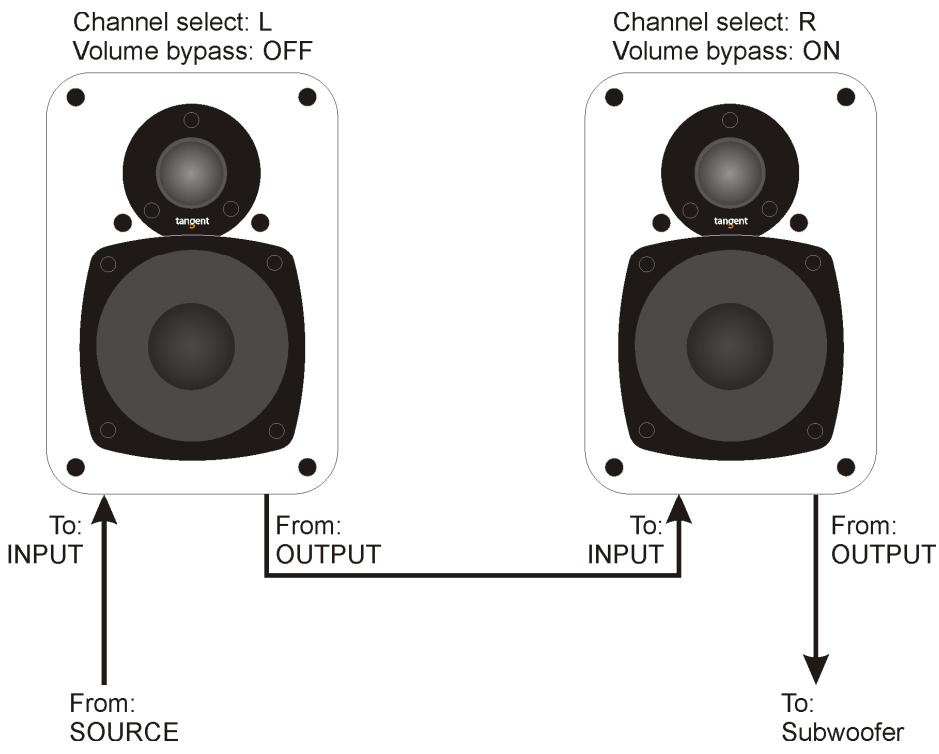

Die Abbildung unter zeigt wie man zwei Lautsprecher an eine Quelle anschließ. In der unten dargestellen Stereoeinrichtung befindet sich die Lautstärkeregelung im ersten Lautsprecher der Reihe.

Die Quelle wird an den linearen Eingang auf dem linken Lautsprecher angeschlossen. Das kann ein MP3 Player mit Kopfhörerausgang, ein CD Spieler oder eine Quelle mit einem VorAusgang sein. (lautstärkegeregelt).

Der lineare Ausgang des linken Lautsprechers wird direkt an den linearen Eingang des rechten Lautsprechers angeschlossen. Der Ausgang am rechten Lautsprecher kann z.B. für einen Subwoofer oder einen anderen Tangent EVO E5A eingesetzt werden.

Die Schalter an den Rückwänden sollenn folgendermaßen eingestellt sein:

Linker Laufsprecher: Der Kanalschalter muss auf L stehen L (links), weil der physische Laufsprecher auf der linken Seite platziert ist. Wenn die physische Platierung vertauscht wird, müssen auch die Kanalschalter an den Laufsprechem vertauscht werden. Das bedeutet, dass der Kanalschalter immer mit der physischen Platierung des Laufsprechers übereinstimmen sollen.

Der "volume bypass" Schalter sollte auf OFF stehen. Somit konnen Sie die Lautstärke mit der im Lieferumfang enthaltenen Fernbedienung regeln.

Rechter Laatsprecher: Der Kanalschalter muss auf R stehen L (rechts), weil der physische Laatsprecher auf der rechten Seite platziert ist. Der Kanalschalter sollte immer mit der physischen Platzierung des Laatsprechers übereinstimmen.

Der "volume bypass" Schalter sollte auf ON stehen. Dann wird die Lautstärke dem an den Laufsprecher gesendeten Signal folgen, das in thisem Fall vom rechten Laufsprecher gesteuert wird.

Wenn länger als 10 Minuten kein Signal an die Laufsprecher gesendet wird, werden beiden Laufsprecher automatisch auf Standby gehen.

Einrichten eines Monoanschlusses

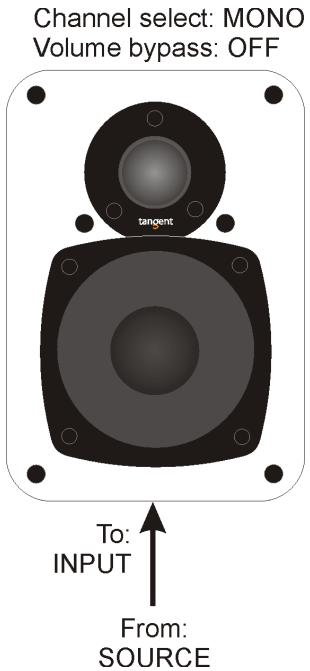

Die Abbildung unter zeigt wie man einen Lautsprecher an eine Quelle anschlieft. In der unten dargestellen Monoeinrichtung wird die Lautstärke mit dem Lautsprecher geregelt.

Die Quelle wird an den linearen Eingang am Lautsprecher angeschlossen. Das kann ein MP3 Player mit Kopfhörerausgang, ein CD Spieler oder eine Quelle mit einem Vor-Ausgang sein. (Lautstärkegeregelt).

Die Schalter an den Rückwänden sollenn folgendermaßen gestellt sein:

Der Kanalschalter sollte auf Mono gestellt sein, weil nur ein Lautsprecher angeschlossen ist. Somit werden Sie den Klang sowohl von den linken als auch den rechten Kanälen des am Lautsprecher angeschlossenen Eingangs empfangen.

Der "volume bypass" sollte auf OFF stehen, wenn Sie den Lautsprecher mit der

Fernbedienung steuern möchten. Wenn Sie die Lautstärke lieber mit der angeschlossenen Quelle regeln möchten (vielentlich einem MP3 Player), sollte der "volume bypass" Schalter auf ON stehen. Dann schaltet sich der Laufsprecher ein, wenn eine Quelle angeschlossen wird. Wenn länger als 10 Minuten kein Signal an die Laufsprecher gesendet wird, werden beiden Laufsprecher automatisch auf Standby gehen.

Technische Daten

Veränderer

Eingangseimpfindlichkeit/Impedanz:

Linearer Ausgangslevel/Impedanz:

Nennleistung (RMS) :

Storabstand:

Frequenzbereich:

Netzspannung:

Rückwand Eingänge:

Rückwand Ausgänge:

Rückwand Schalter:

Treiber

Tieftonlautsprecher

Hochtonlautsprecher

Gehäuse

Gewicht

MaBe (H x W x D)

500mV/47Kohm

bis zu 500mV / 2.2Kohm

20W (4Ω Lastwiderstand, THD 0.7%)

min. 90dB

40Hz～20KHz（+3/-1dB）

220-240VAC~50/60Hz

AC Eingangsleistung

3.5mm Analog Stereo Eingangsbuchse

3.5mm Analog Stereo Ausgangsbuchse

Kanalschalter
