MODE D'EMPLOI EVO E5A TANGENT
Précautions de sécurité
Un triangle avec un symbole d'éclair est destiné à attirer l'attention de l'utilisateur sur la présence d'une 'tension dangereuse' non isolée dans l'enceinte de l'appareil et qui serait de magnitude assez élevée pour constituer un danger d'électrocution.
Un triangle avec un point d'exclamation est destiné à attirer l'attention de l'utilisateur sur les instructions importantes d'utilisation et de maintenance fournies dans ce manuel qui doit être étudié.
Symbole de la CLASSE II (Isolation double)
Avertissement :
AFIN DE RÉDUIRE LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ PAS L'APPAREIL À LA PLUIE OU À L'HUMIDITÉ. NE PAS OUVRIR LE BOITIER CAR IL CONTIENT UNE TENSION DANGEREUSE. SEULS DES TECHNICIENS QUALIFIÉS SONT AUTORISÉS À EFFECTUER LES RÉPARATIONS ET L'ENTRETIEN DE L'APPAREIL.
Si la prise du cordon d'alimentation a besoin d'être replacée, il est important de la replacer par une prise identique ou par une prise recommandée par le fabricant.
AFIN D'ÉVITER LES RISQUES D'ÉLECTROCUTION, IL EST IMPORTANT D'INSÉRER LA PRISE CORRECTEMENT DANS LA PRISE.
Instructions de sécurité importantes
AVERTISSEMENT : IL EST IMPORTANT DE LIRE ET D'OBSERVER À LA FOIS LES INSTRUCTIONS REPORTÉES DANS CE MANUEL ET CELLES QUI SONT INSCRITES SUR L'APPAREIL. VEUILLEZ CONSERVER CE MANUEL AFIN DE POUVOIR LE CONSULTER ULTÉRIEUREMENT.
Ce appareil est conçu et fabriqué afin d'offrir un maximum de sécurité à l'utilisateur. Une mauvaise utilisation de cet appareil peut entraîner une électrocution ou un incendie. Les dispositifs de sécurité intégrés à cet appareil protègent l'utilisateur si les procédures ci-dessous concernant l'installation, l'utilisation et la réparation sont observées. Cet appareil est entièrement électronique et ne contient pas de parties qui peuvent être réparées par l'utilisateur lui-même.
NE RETIREZ PAS LE BOITIER. RISQUE DE TENSION DANGEREUSE. SEULS DES TECHNICIENS QUALIFIÉS SONT AUTORISÉS À RÉPARER L'APPAREIL.
Après avoir déballé l'appareil, veuillez tirer soigneusement ce manuel et observer les instructions données.
Alimentation:
Seule l'alimentation indiquée sur la plaque signalétique de l'appareil doit être utilisée pour cet appareil. Si vous n'êtes pas sûr(e) de l'alimentation que vous avez, veuillez contacter votre distributeur ou votre fournisseur local d'électricité.
Mise à masse ou polarization
Si vous n'arrivez pas à insérer correctement la prise dans la prise murale ou s'il la prise ne s'adapte pas, cela signifie que l'appareil ne peut pas être utilisé dans le pays dans lequel vous vous trouvez.
Ventilation:
Le boîtier est équipé de rainures et d'ouvertures de ventilation afin d'assurer un fonctionnement fiable et de protéger l'appareil des surchauffes. Ne pas bloquer ou couvrir ces ouvertures. Les ouvertures ne doivent jamais être bloquées en plaçant par exemple l'appareil sur un lit, un canapé, un tapis ou sur tout autre surface similaire.
Chaleur:
Ne pas installer l'appareil près de sources de chaleur comme les radiateurs, les accumulateurs de chaleur, les jours ou d'autres appareils qui produisent de la chaleur.
Eau et humidité:
L'appareil ne doit pas être placé à proximité d'eau comme par exemple près d'une baignoire, d'un lavabo, d'un évier ou d'une lessiveuse, dans un sous-sol humide ou à proximité d'une piscine, etc.
Entretien:
Débranche l'appareil avant de le nettoyer. Ne pas utiliser de détergents liquides et d'agents nettoyants en aérosol. Veuillez utiliser un chiffon sec.
Cordons d'alimentation:
Le câblage doit être effectué de manière à empêcher qu'on ne trébuche sur un fil et afin d'éviter que les câbles soient pincés par des objets placés sur ou à côté d'eux. Veuillez faire plus particulièrement attention aux prises et aux réceptacles de prises et aux sorties de cordons d'alimentation de l'appareil.
Surcharge:
Veuillez vous assurer que les prises murales, les rallonges et les réceptacles de prises ne soient pas surchargés car cela pourrait causer un incendie ou une électrocution.
Éclair
Débranche l'appareil pour davantage de protection en cas de tonnerre ou lorsque l'appareil ne sert pas pendant des périodes prolongées. Cela empêchera d'endommager l'appareil en raison de la foudre et des surcharges de courant.
Insertion d'objets et de liquides
Ne pousser aucun objet dans les ouvertures de l'appareil car si des objets étaient insérés, ils pourraient toucher des points de tension dangereux ou mettre en court-circuit les parties ; ce qui entraînerait un incendie ou un choc électrique. Ne pas renverser de liquides sur l'appareil.
Accessoires
Ne pas placer l'appareil sur des surfaces instables comme un chariot, un support, un trépied, une étagère ou une table. L'appareil pourrait tomber et blesser gravement des enfants ou des adultes. N'utilisez un chariot, un support, un trépied, une étagère ou une table que s'ils sont très stables ou fournis avec l'appareil. L'appareil doit être installé en accord avec les instructions du fabricant et au moyen d'équipements d'installation recommandés par le fabricant. Si vous placez l'appareil sur un chariot, ce dernier doit être déplacé très soigneusement. Des arrêts brusques, une force inutile et des surfaces irrégulières peuvent renverser le chariot.
Charges
Ne pas placer de charges lourdes sur l'appareil et ne pas marcher dessus. La charge pourrait tomber et causer des blessures graves ou endommager gravement l'appareil.
Dommages
Débranche l'appareil et veuillez contacter des techniciens qualifiés dans les cas suivants :
A) Lorsque le cordon d'alimentation ou la prise sont endommagés. B) Si un liquide a été renversé ou que des objets sont tombés dans l'appareil. C) Si l'appareil a été exposé à la pluie ou à l'eau. D) Si l'appareil ne fonctionne pas correctement après avoir suivi les instructions contenues dans le manuel d'utilisation. Vous ne devez procéder qu'aux réglages décrits dans le manuel d'utilisation car un mauvais réglage pourrait endommager l'appareil et souvent il est difficile pour un technicien qualifié de faire fonctionner correctement l'appareil après un mauvais réglage. E) Si l'appareil est tombé ou qu'il est endommagé de quelque manière que ce soit. F) Lorsque le fonctionnement de l'appareil change radicalement, l'appareil a besoin d'être entretenu.
Entretien
Ne tentez pas d'effectuer l'entretien vous-même. En ouvrant ou en retirant le boîtier, vous serez exposé(e) à une tension dangereuse ou à d'autres risques. Tous les travaux d'entretien doivent être effectués par des techniciens qualifiés.
Pièces détachées
Si vous avez besoin de pièces détachées, veuillez vous assurer que le technicien d'entretien utilise des pièces détachées qui sont recommandées par le fabricant et qui ont les mêmes caractéristiques que les pièces d'origine. Des pièces détachées qui ne sont pas autorisées peuvent causer un incendie, une électrocution, etc.
Vérification de sécurité
Après entretien ou réparation de l'appareil, demandez au technicien d'entretien d'effectuer une vérification de sécurité afin de vous assurer que l'appareil est prêt à l'emploi.
Instructions de manipulation
- Les panneaux supérieur et arrière de l'appareil peuvent très chauds après une utilisation prolongée. Cela ne signifie pas que l'appareil est défectueux.
- Éteignez le courant lorsque vous ne'utilisez pas l'appareil.
Protégez le cordon d'alimentation
- Suivez les instructions ci-dessous afin de prévenir un fonctionnement anormal, un choc électrique, un incendie ou des blessures. Tenez la prise fermement lorsque vous l'inserez dans la prise murale. Veuillez éviter les appareils qui produisent de la chaleur.
- Ne placez pas d'objets sur le cordon d'alimentation.
- N'effectuez pas de travaux d'entretien et ne changez pas le cordon d'alimentation.
Emplacement
Ne placez pas l'appareil dans un des endroits suivants :
- À la lumière du soleil, à proximité d'appareils qui produisent de la chaleur ou sur une étagère fermée.
- Dans des endroits à températures élevées (40°C ou plus) ou à humidité relative élevée (90% ou plus).
- Dans des endroits sales, car des parties internes pourraient être endommagées.
Ne placez pas vos doigts ou d'autres objets dans l'appareil
- Toucher les parties internes peut s'avérer dangereux et peut entraîner des blessures ou des dommages. Ne pas ouvrir le boîtier.
- Ne pas placer d'objets étrangers dans l'appareil.
Interférences
En plaçant l'appareil près d'un poste de télévision, d'une radio ou d'un lecteur vidéo, vous obtenez une mauvaise qualité d'image et de son. Dans ce cas, veuillez éloigner l'appareil du poste de télévision, de la radio ou du lecteur vidéo.
Condensation
De la condensation peut se former dans les cas suivants :
Lorsque l'appareil est déplacé directement d'une pièce froide à une pièce chaude. Lorsque l'appareil est utilisé dans une pièce où vous venez juste d'allumer le radiateur ou dans laquelle l'air froid du système d'air conditionné est en direction de l'appareil. - Si vous utilisez l'appareil en été dans une pièce chaude et humide juste après l'avoir déplacé de la pièce dans laquelle se trouvait l'air conditionné. S'il y a de la vapeur ou un fort taux d'humidité dans la pièce.
En cas de condensation, l'appareil ne fonctionnera pas correctement. Veuillez éteindre l'appareil. Débranchez l'appareil et laissez-le 2-3 heures. L'appareil se sera ensuite adapté à l'environnement et toute trace de condensation aura disparu.
Positionnement des haut-parleurs
De préférence, les haut-parleurs Tangent doivent être installés à au moins 50cm du mur à l'arrière et à 1 mètre du mur létalé et à au moins 2 mètres de distance. L'espace entre les deux haut-parleurs et la distance entre les auditeurs sont importants. Si les haut-parleurs sont placés trop pres ou trop loin, l'image stéreo ne sera pas entièrement développée. Dans les pieces de taille moyenne, l'espace entre les haut-parleurs doit être de 2 à 4 mètres pour offrir des résultats satisfaisants. La distance entre les auditeurs et les haut-parleurs doit être au moins égale et de préférence supérieure à la distance entre les haut-parleurs. Vous devez faire des essais à la fois avec à la fois avec les paroles et la musique afin de déterminer l'emplacement final.
Panneau arrête
Le panneau arrête de ce haut-parleur est équipé d'un amplificateur pour conduire les haut-parleurs.
Cela permet d'utiliser le haut-parleur de manière très flexible en différents endroits.
Cette entrée jack stéreo de 3.5mm peut être reliée soit à un signal de sortie de ligne, soit à un signal de pré-sortie. L'entrée peut à la fois être un signal stéreo et mono.
Vous pouvez connecter votre lecteur MP3 à cette entrée via la sortie casque de votre lecteur MP3. Veuillez noter que s'il n'y a pas de signal pendant plus de 10 minutes, le haut-parleur se mettra automatiquement en veille. Une fois que vous avez de nouveau le signal, le haut-parleur se rallume.
Remarque: Ne tentez pas de connecter une sortie de haut-parleur à ce connecteur.
Cela endommagerait le haut-parleur.
Cette sortie jack stéréo de 3.5mm sert à connecter un autre Tangent EVO E5A. Il est aussi possible de connecter un caisson de basses à cette sortie si le niveau de basses est insuffisant.
Veuillez noter que le signal de ce connecteur suivra le signal du connecteur d'entrée lorsque le "volume bypass" sera réglé sur ON.
Lorsqu'il y a un signal stéreo sur EVO E5A, il est possible de choisir si le son sera émis dans le haut-parleur GAUCHE, le haut-parleur DROIT ou le haut-parleur MONO.
Si deux EVO E5A sont connectés pour le réglage, le haut-parleur que vous avez placé à droite doit être réglé sur DROIT et le haut-parleur de gauche doit être réglé sur GAUCHE afin d'obtenir la bonne perspective stéreo.
Si un seul haut-parleur est connecté, le commutateur doit être placé sur 'MONO'
4. Volume bypass
Ce commutateur comprend deux réglages:
ON: Lorsque le commutateur est sur ON, le niveau du volume de EVO E5A est au maximum et le haut-parleur ne peut plus être contrôlé. Vous nevez utiliser ce réglage lorsque la source connectée aux haut-parleurs contrôle le volume ou lorsque le volume est contrôlé par le haut-parleur auquel il est relié.
OFF: Lorsque le bouton est réglé sur OFF, le volume et la fonction veille peuvent être contrôlés à l'aide de la télécommande. Veuillez noter que le niveau du volume du connecteur OUTPUT est aussi contrôlé à l'aide de la télécommande lorsque le périphérique du volume est réglé sur OFF.
5. On/Off
Commutateur d'alimentation secteur.
6. AC input
Vérifiez que toutes les autres connexions ont été correctement effectuées avant d'insérer la prise secteur dans la prise murale. Insérez ensuite la prise sur une prise murale adaptée.
Remarque: Si vous utilisez l'appareil à l'étranger, vous aurez peut-être besoin d'un
adaptateur.
ATTENTION: Ne pas mettre le courant avant que toutes les connexions aient été correctement effectuées. Vous risqueriez d'endommager votre nouvel appareil. Vérifiez que toutes les connexions aient été correctement effectuées avant de mettre le courant. Assurez-vous que la tension secteur est identique à celle qui est indiquée sur le panneau arrière avant de mettre sous tension.

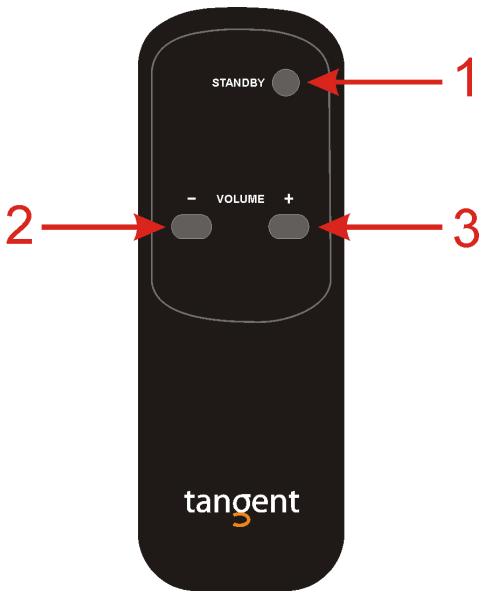

Télécommande
Ce haut-parleur peut être contrôlé par une télécommande. Le récepteur IR (infrarouge) est placé entre le haut-parleur d'aigus et celui des graves. La télécommande fournie doit être dirigée vers cet endroit afin de contrôler le haut-parleur par la télécommande.
1. Standby
Appuyez sur ce bouton pour régler le haut-parleur sur veille. Appuyez de nouveau pour rallumer le haut-parleur. S'il n'y a aucun signal du haut-parleur pendant plus de 10 minutes, ce dernier se mettra automatiquement en mode veille.
Veuillez noter que ce bouton ne fonctionnera pas si le bouton "volume bypass" du panneau arrêté est sur ON.
- Baisser le volume Appuyez sur ce bouton pour baisser le volume.
Veuillez noter que ce bouton ne fonctionnera pas si le bouton "volume bypass" du panneau arrêté est sur ON.
- Augmenter le volume. Appuyez sur ce bouton pour augmenter le volume.
Veuillez noter que ce bouton ne fonctionnera pas si le bouton "volume bypass" du panneau arrêté est sur ON.

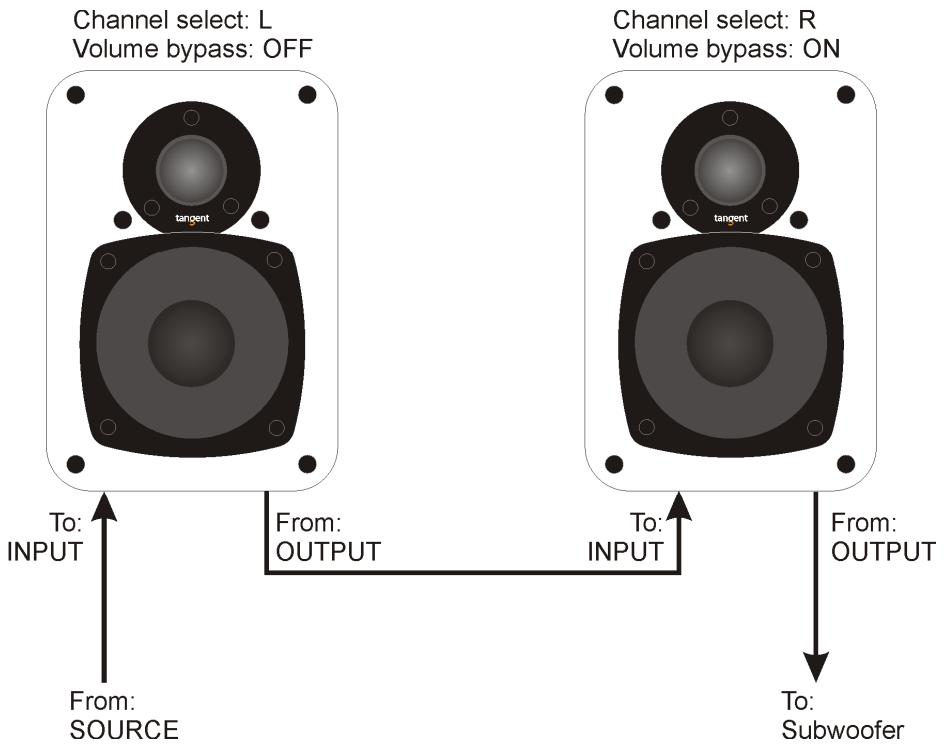

Connexion stéréo
L'illustration ci-dessous indique comment installer deux haut-parleurs sur une source. L'installation stéreo représentée ci-dessous correspond au contrôle du volume via le premier haut-parleur de la chaîne.
La source est connectée à l'entrée de ligne du haut-parleur à gauche. Il peut s'agir d'un lecteur MP3 via la sortie casque, il peut s'agir d'un lecteur CD ou d'une source en pré-sortie (volume contrôle).
Cette sortie de ligne du haut-parleur est connectée directement à l'entrée de ligne du haut-parleur droit. La sortie du haut-parleur droit peut servir pour un caisson de basse ou un autre Tangent EVO E5A.
Les réglages de ces commutateurs sur le panneau arrière doivent être décrits ci-dessous. Haut-parleur gauche : Le bouton commutateur de canal doit être réglé sur L (gauche) car le haut-parleur est placé sur le côté gauche. Si la position physique est commutée, le commutateur de sélection de canal des haut-parleurs doit aussi être commuté. Cela signifie que la sélection de canal doit toujours être identique à l'emplacement physique du haut-parleur.
Le commutateur du volume doit être sur OFF. De cette manière, vous pourrez contrôler le volume à l'aide de la télécommande fournie.
Haut-parleur droit : Le bouton commutateur du canal doit être réglé sur R (droit) car le haut-parleur est placé sur le côté droit. Cela signifie que la sélection de canal doit toujours être identique à l'emplacement physique du haut-parleur.
Le commutateur du volume doit être sur ON. Ensuite le volume suivra le signal donné par le haut-parleur qui, dans ce cas, est contrôlé par le haut-parleur gauche.
S'il n'y a aucun signal des haut-parleurs pendant plus de 10 minutes, les deux haut-parleurs se mettront automatiquement en mode veille.
Connexion mono
L'illustration ci-dessous indique comment installer un haut-parleur sur une source.
L'installation mono représentée ci-dessous correspond au contrôle du volume via le haut-parleur.
La source est connectée à l'entrée de ligne du haut-parleur. Il peut s'agir d'un lecteur MP3 via la sortie casque, il peut s'agir d'un lecteur CD ou d'une source en pré-sortie (volume contrôle).
Les réglages des commutateurs sur le panneau arrière doivent être comme décrits ci-dessous.
Le commutateur de sélection de canal doit être sur mono car seul un haut-parleur est connecté lors de l'installation. De cette manière, vous obtenez tous les sons à la fois depuis les canaux gauche et droit de l'entrée connectée au haut-parleur.
Le volume doit être sur OFF si vous désirez contrôler le haut-parleur à l'aide de la télécommande. Si vous préférez contrôler le niveau du volume via la source connectée (il peut s'agir d'un lecteur MP3), le commutateur de volume doit être sur ON. Ensuite, le haut-parleur s'allumera lorsqu'une source sera connectée. S'il n'y a aucun signal du haut-parleur pendant plus de 10 minutes, ce dernier se mettra automatiquement en mode veille.
Amplificateur
Sensibilité en entrée/Impédance :
Niveau de sortie de ligne/Impédance :
Puissance nominale en sortie (RMS) :
Rapport signal/bruit :
Réponse de fréquence:
Tension alimentation :
Entrées panneau arrêt :
Sorties panneau arrêté :
Commutateurs panneau arrêt :
Éléments principaux
Haut-parleur de basses
Haut-parleur d'aisness
Boîtier
Poids
jusqu'à 500mV/2.2Kohm
20W (4Ω Résistance de charge, DHT 0.7%)
min. 90dB
40Hz ~ 20KHz(+3 / - 1dB)
220-240VAC~50/60Hz
Entrée courant AC
3.5mm entrée jack stéreo analogue
3.5mm sortie jack stéréo analogue
Commutateur sélection de canal
Commutateur de volume
Enticipation is 5"
Interrupteur de l'énergie électrique.
