MANUALE UTENTE EVO E5A TANGENT

Un triangolo con un lampo attira l'attenzione dell'utente verso il "voltaggio pericoloso" alla solamente nella console che potrebbe essere alto abbastanza da comportare il rischio di uno shock elettrico.

Un triangolo con un punto esclamativo attira l'attenzione dell'utente verso istruzioni importanti per l'utilizzo e la manutenzione nel relativo manuale, che dovrebbe essere studiato.

Un symbolo per la CLASSE II (doppio isolante)

ATTENZIONE:

PER MINIMIZZARE IL RISCHIO DI INCENDIO O DI SHOCK ELETTRICO, NON ESPORRE L'UNITA' ALLA PIOGGIA O ALL'UMIDITA'. NON APRIRE LA CONSOLE POICHE' CONTIENE UN VOLTAGGIO PERICOLOSO. SOLO I TECNICI QUALIFICATI SONO AUTORIZZATI AD ESEGUIDRE RIPARAZIONI E ASSISTENZA..

CAUTELA:

Se la spina del cavo di alimentazione ha bisogno di essere sostituita, è importante che il ricambio sia identico alla spina da sostituire, o che la nuova spina si raccomandata dal produttore.

PER EVITARE UNO SHOCK ELETTRICO, E' IMPORTANTE INSERIRE LA SPINA CORRETTAMENTE NELLA PRESA DI CORRENTE.

Importanti norme di sicurezza

ATTENZIONE: E' IMPORTANTE CHE LEGGA ED OSSERVI SIA LE ISTRUZIONI IN QUESTO MANUALE CHE LE ISTRUZIONI SULL'UNITA'. CONSERVARE QUESTO MANUALE PER CONSULTAZIONI FUTURE.

Quest'unità è stata progettata e prodotta a vista per fornire massima sicurezza all'utente. L'uso scorretto dell'unità potrebbe causare uno shock elettrico o un incendio. Gli strumenti di protezione costruiti in questa unità protegeranno l'utente se le procedure in basso sono osservate in correlazione con l'installazione, l'uso e la riparazione. L'unità è completamente elettronica e non contiene parti che possono essere riparate dall'utente.

NON RIMUOVERE LA CONSOLE. RISCHIO DI VOLTAGGIO PERICOLOSO. SOLO I TECNICI SPECIALIZZATI SONO AUTORIZZATI ARIPARARE L'UNITA'.

Leggere il manuale

Per aprire l'unità leggere il manuale attentamente e osservare tutte le istruzioni date.

Fornitura d'energia

Solo la fornitura d'energia indicata sul piatto di valutazione deve essere usata per但这a unità. Se non è sicuro di quale fornitura d'energia abbia, si prega di contattare il distributore o il fornitore di energia locale.

Messa a terra o polarizzazione

Se la spina non può essere insertita correttamente nella presa, o se la spina non è adatta, l'unità non deve essere usata nel loro paese.

Ventilazione

La console è fornita di porte e aperture per assicurare la ventilazione, un'operazione affidabile e per proteggere l'unità contro il specialmente surriscaldamento. Non bloccare o coprirque"This aperture. Le aperture non devono mai essere bloccate, per esempio poggiano l'unità su un letto, un sofa, un tappeto o e le prese una superficie simile.

Calore

Non posizionare l'unità vicino a fonti di calore come radiatori, regolatori di calore, fornì o altre unità che producono calore.

Acqua e umidità

L'unità non deve essere posizionata vicino all'acqua, come la vasca da bagno, il lavandino, il lavabo o la lavanderia, in una cantina umida o vicino ad una piscina, etc.

Pulizia

Scollegare l'unità prima della pulizia. Nonutilizzare liquididi detergenti e non inalare agenti detergenti. Usare un panno asciutto.

Cavi di alimentazione

I fili devono essere posti in modo da evitare che le persone inciampino sui cavi ed evitare di essere feriti dagli oggetti dietro di loro. Stare attenti alle prese e alle spine e dove i cavi di alimentazione lasciano l'unità.

Sovraccaricamento

Assicurarsi che le prese a muro, le prolonghe non siano sovraccariche poiché quello potrebbe provocare un incendio o uno shock elettrico.

Importanti forme di sicurezza

Fulmini

Disconnettere l'unità per un'ulteriore protezione durante i tuoni o quando l'unità non è usata per periodi di tempo prolongati. Questo impedirà il danneggiamento dell'unità dai fulmini e da sovraccarichi di energia.

Penetrazione di oggetti e liquidi

Non spingere alcun oggettto estraneo atraverso le aperture nell'unità, poiché essi potrebbero toccare pericolosi puncti di voltaggio o di parti in corto circuito e ciò cui causare un incendio o uno shock elettrico. Non far fuoriuscire liquidi sull'unità.

Accessori

Non posizionare l'unità su superfici instabili come un trolley, una pedana, uno sgabello, una mensola, un ravolo. L'unità potrebbe cadere e ferire bambini o adulti o essere seriamente danneggiata. Usare solo un trolley, una pedana o uno sgabello che è molto stabile o fornito con l'unità. Essa deve essere installata secondo le istruzioni del produttore e con i pezzi di INSTALLazione da"This raccomandati. Se I'unità è poggiata su un trolley, il trolley deve essere mosso molto attendamente. Fermate improvvisé, una forza non necessaria e superfici diverse possono causare il capovolgimento del trolley.

Carichi

Non poggiare carichi pesanti sull'unità e non inciamparci sopra. Il carico potrebbe cadere e causare seri ferite alle persono o danni all'unità.

Danneggiamento

Staccare la spina e contattare i tecnici qualificati nei seguenti casi:

A) Se il cavo di alimentazione o la spina edanneggiato.
B) Se il liquido è stato versato sull'unità o se degli oggetti sono caduti dentro l'unità.
C) Se l'unità è stata esposta alla pioggia all'acqua.
D) Se l'unità non funzione in modo adeguato dopo aver seguito il manuale d'istruzioni. Solo le impostazioni del manuale devono essere attuate perché impostazioni scorrette possono provocare danni e spesso rendono difficoltà per un technique qualificato farla funzionare di nuovo.
E) Se l'unità è stata fatta cadere o danneqqiata in altri modo.
F) Quando il funzionamento dell'unità cambia drasticamente,essa richiede manutenzione.

Manutenzione

Non cercare di eseguire alcun lavoro di manutenzione da soli. Aprendo o rimuovendo la console, sarai esposto ad un voltaggio pericoloso o ad altri pericoli. Qualsiasi lavoro di manutenzione dovrè essere eseguito da tecnici qualificati.

Pezzi di ricambio

Se sono necessari pezioni di ricambio, assicurarsi che il technique usi i pezzi specificati dal produttore o con le stesse caratteristiche dell'originale. Pezioni di ricambio non autorizzati possono causare incendi, shock elettrici, etc.

Controllo di sicurezza

Dopo la manutenzione o la riparazione dell'unità, chiedere al technique di eseguire un controllo di sicurezza per assicurarsi che l'unità sa prenta all'uso.

Informazioni importanti

Istruzioni di gestione

Il pannello superiore e posteriori dell'unità possono diventare caldi dopo un uso prolongato. Ciò non è dovuto ad un difetto.
- Spegnere l'interruttore quando l'unità non è usata.

Proteggere il cavo d'alimentazione

Seguire le istruzioni sotto per prevenire un funzionamento anormale, un incendio, uno shock elettrico o un ferimento:
- Mantenere la spina saldamente quando la si infila nella presa di corrente.
- Evitare dispositivi che producono calore.
- Non pogiare oggetti sul cavo di alimentazione.
- Non esquire lavori di manutenzione o non cambiare il cavo d'alimentazione.

Posizionamento

Non posizionare l'unità in nessuno dei seguenti posti:

• Alla luce del sole, vicino a dispositivi produttori di calore o in unippo chiuso k.
  In posti con alte temperature (più di 40^ ) o con alto tasso di umidità (più del 90%).
  In posti sporchi, perché alcune parti interne possono essere danneggiate.

Non mettere le dit a o altri oggetti nell'unita

• Toccare le parti interne è pericoloso e può provocare ferite o danni. Non aprire la console.
  Non mettere corpi estranei nell'unità.

Interferenza

Posizione are l'unità vicino ad una televisione, a una radio o ad un videoregistratore potrebbe causare una qualità di immagine e di suono scarsa. In quel caso, spostare l'unità alla televisione, alla radio o dal videoregistratore.

Condensa

La condensa può formarsi nei seguenti casi:

• Quando l'unità è spostata direttamente da unippo caldo ad uno freddo.
• Quando l'unità è usata in una stanza dove il radiatore è stato appena acceso o in un除去 dove l'aria fredda del condizionatore è diretta all'unità.
• Se l'unità viene usata in estate in una stanza calda e umida appena après essere stata trasferita da una stanza con aria condizionata.
• Se c'é vapore o un alto livello di umidità nella stanza.

In caso di condensa, l'unità non funzionera correttamente. Specnere l'unità. Disconnettere l'unità e lasciarla per 2-3 ore. L'unità poi si sare adattata all'ambiente edgni condensa sarà sparita.

Posizionamento degli altoparlanti

Gli altoparlanti Tangent dovrebbero essere posizionati ad almeno 50 cm alla parete posteriori, 1 m alla parete laterale e ad almeno 2 m dagli altri oggetti. Lo spazio tra i due altoparlanti e la distance dagli ascaltatori sono importanti. Se gli altoparlanti sono positizioni tra di loro troppo vicini o troppo lontani, l'effetto stereo non sare completingamente sviluppato. In ambienti tradizzionali, uno spazio dai 2 ai 4 m tra gli altoparlanti di solito produce un risultato soddisfacente. La distance degli ascaltatori dagli altoparlanti dovrebbe essere almeno pari o preferibilmente magiore rispetto alla distance tra gli altoparlanti. Possono essere effettuali dei test vocali e musicali prima di decidere il posizionamento definitivo.

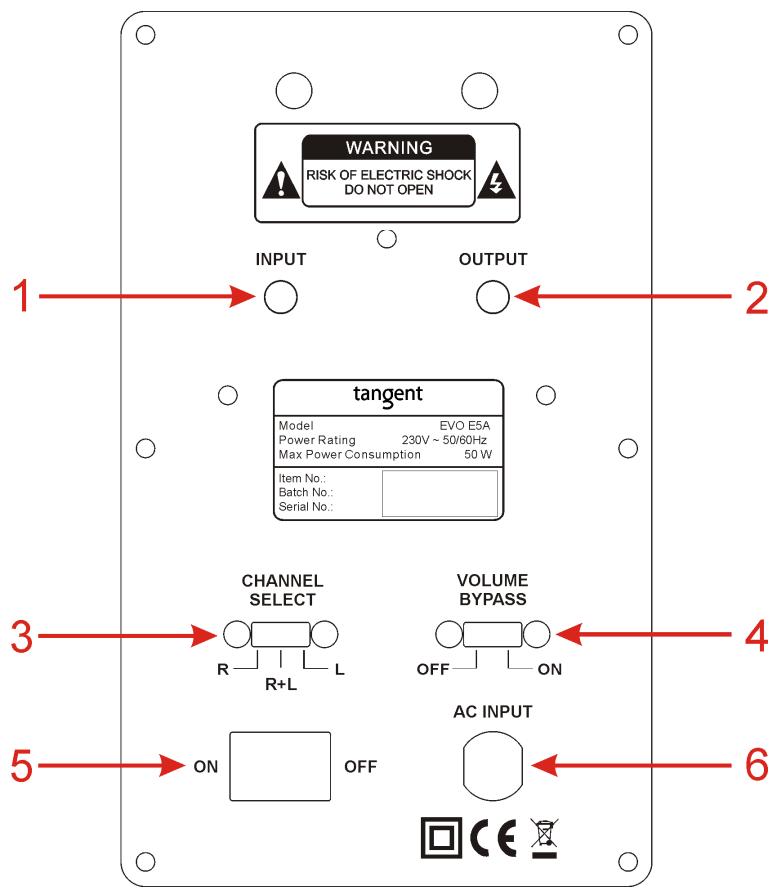

Il pannello posteriore

Il pannello posteriore di quello altoparlante è dotato di un amplificatore per potenziare gli altoparlanti.

Cio rende gli altoparlanti estremamente flessibili all'uso in ambienti differenti.

1. Input

Questo jack di ingressso stereo di 3.5mm più essere collegato o ad una linea di segnale in uscita o ad un segnale pre uscita. L'ingresso più essere sia un segnale stereo che un segnale mono.

Può collegare i suolettore MP3 a quello ingressoattraverso l'uscita degli auricolari dellettore MP3. Si noti che se non arrivava un segnale per più di 10 minuti, l'altoparlante vaautomacamente in standby. Quando il segnale arrivava nuovamente, l'altoparlante siattiva di nuovo.

Note: Non cercare di connettere l'uscita dell'altoparlante a questo connettore. Ciò potrebbe danneggiare l'altoparlante..

2. Output

Questo jack di uscita stereo di 3.5 mm serve a connettere un altro Tangent EVO E5A. E'anche possibile connettere a esta uscitaanche un subwoofer,se il livello dei bassi non sia sufficiente.

Si noti che il segnale in questo connettore segurà il segnale del connettore di ingresso, quando il "volume bypass" è impostato su ON.

3. Channel select

Quando un segnale stereo arrivare all'EVO E5A, è possible scegliere se l'altoparlante deve riproduire il suono a SINISTRA, a DESTRA o MONO.

Se sono collegati due EVO E5A, l'altoparlante posizionato a destra, delve essere impostato su DESTRA e l'altoparlante di sinistra delve essere impostato su SINISTRA, per ottenere una corretta riproduzione stereo.

Se è collegato un solo altoparlante il pulsante deve essere impostato su "MONO"

4. Volume bypass

Questo pulsante ha due settaggi:

ON: Quando il pulsante è impostato su ON, il volume dell'EVO E5A sare è impostato a livello massimo e l'altoparlante non può essere comandatoattraverso il telecomando. Questa impostazione dovrebbe essere usata, quando la fonte collegataagli altoparlanti controllinga il volume, o il volume è controllato da un'alto altoparlante collegato.

OFF: Quando il pulsante è impostato su OFF, il volume e la funzione standby sono essere controllatiattraversoiltelecomando.Si noti cheanche il livello del volume del connettore è controllatoattraverso iltelecomando, quando il pulsante del volume bypass è impostato su OFF.

5. On/Off

Interruttore di rete elettrica.

6. AC input

Controllare che tutte le altre connessioni siano collegate correttamente prima di inseire la spina nella presa di corrente. Poi inseire la spina in una presa idonea.

Nota: Se l'unità è'utilizzata all'estero, PODSSO. OPOLO.

ATTENZIONE: Non accendere l'unità prima di collegare correttamente tutti i cavi. Si potrebbe danneggiare la sua nuova unità. Controllare che tutti i cavi siano collegati correttamente prima di accendere l'unità. Prima di accendere l'unità controllare che il voltaggio correponda a quello indicato sul pannello posteriore.

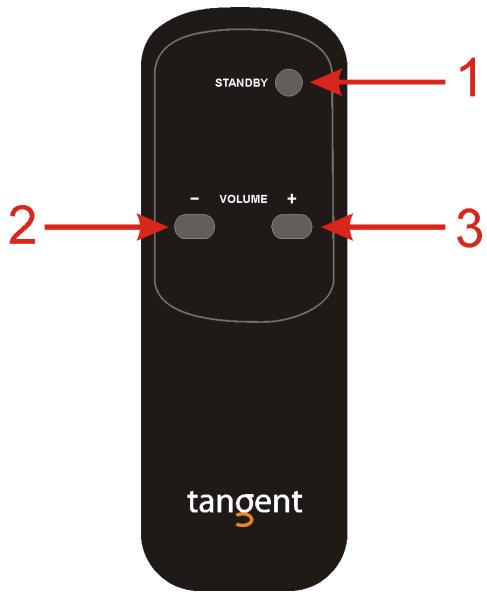

Telecomando

Questo altoparlante può essere controllato相对较vo un telecomando. Il ricevitore ad infrarossi è posizionato tra il tweetere e il woofer. Di consegenza il telecomando deve essere puntato verso quest'area per poter controllare l'altoparlante.

1. Standby

Premere quello pulsante per impostare l'altoparlante in standby. Ripremere per riattivare l'altoparlante. Se il segnale non arrivava all'altoparlante per un periodo superiore ai 10 minuti, l'altoparlante va automaticamente in standby.

Si noti che questo pulsante non funziona, se il pulsante "volume bypass" sul pannello posteriore è impostato su ON.

2. Volume -

Premere quello pulsante per ridurre il volume.

Si noti che questo pulsante non funziona, se il pulsante "volume bypass" sul pannello posteriore è impostato su ON.

3. Volume +

Premere quello pulsante per augmentare il volume.

Si noti che questo pulsante non funziona, se il pulsante "volume bypass" sul pannello posteriore è impostato su ON.

Concessione ad un impianto stereo

La fonte è collegata alla linea di ingresso dell'altoparlante di sinistra. Questa può essere unlettore MP3 collegato atraverso l'uscita degli auricolari, o unlettore CD o un'altra fonte conuna pre uscita (con controlo volume.)

La linea di uscita dall'altoparlante di sinistra è collegata direttamente alla linea di ingresso dell'altoparlante di destra. L'uscita dell'altoparlante di destra più essere utilizzata ad esempio per un subwoofer o per un altro Tangent EVO E5A.

I settaggi dei pulsanti sui pannelli posteriori dovrebbero essere come descrizione seguito.

Altoparlante di sinistra: Il pulsante della selezione del canale deve impostato su L (left/sinistra) poiché l'altoparlante è fisicamente posizionato sul lato sinistro. Se si cambia la posizione,anche i pulsanti per la selezione del canale sugli altoparlanti devono essere invertiti. Ciò significa che il pulsante per la selezione del canale deve sempre corrispondere alla posizione dell'altoparlante.

Il pulsante del volume bypass deve essere impostato su OFF. In quello modo si più controllare il volumeattraverso il telecomando in dotazione.

Altoparlante di destra: Il pulsante della selezione del canale deve impostato su R (right/destra) poché l'altoparlante è fisicamente posizionato sul lato destro. Il pulsante per la selezione del canale deve sempre corrispondere alla posizione dell'altoparlante.

Il pulsante del volume bypass deve essere impostato su ON. In quello modo il volume seguirà il segnale inviato all'altoparlante, che in quello caso è controllato dall'altoparlante di sinistra.

Se non arrivava alcun segnaleagli altoparlanti per un periodo superiore ai 10 minuti, entrambi gli altoparlanti vanno automaticamente in standby.

Concessione ad un impianto mono

L'illustrazione in basso在哪来画出这幅画来？

La fonte è collegata alla linea di ingresso dell'altoparlante. Questa può essere unlettore MP3 collegatoattraverso l'uscita degli auricolari, o unlettore CD o un'altra fonte con una pre uscita (con controlo volume.)

I settaggi dei pulsanti sui pannelli posteriori dovrebbero essere come descritto di seguito. Il pulsante per la selezione del canale deve essere impostato su mono, poiché un solo altoparlante è collegato all'impianto. In questo modo si è sicuri di ottenerati tutti i suoni sa dal canale sinistro che da quello destro dell'ingresso collegato all'altoparlante.

Il pulsante del volume bypass deve essere impostato su OFF, se si desidera controllare l'altoparlanteattraverso iltelecomando. Se si preferisce controllare il livello del volume attraverso la fonte collegata (che cui essere unlettore MP3), il pulsante del volume bypass deve essere impostato su ON. In questo modo l'altoparlante si accenderà quando si connette una fonte. Se non arrivava alcun segnale all'altoparlante per un periodo superiore ai 10 minuti, l'altoparlanteva automaticamente in standby.

Specifiche tecniche

Amplificatore

Sensibilità/Impedenza Ingresso:

Livello della linea in uscita/Impedenza:

Potenza in uscita:

Raggio di disturbo del segnale:

Frequenza:

Requisiti della corrente(alimentazione):

Ingressi del pannello posteriore:

Uscite del pannello posteriore:

Pulsanti del pannello posteriore:

Drivers

Woofer

Tweeter

Console

Peso netto

Dimensioni (H x W x D)

500mV/47Kohm

fino a 500mV/2.2Kohm

AC ingresso alimentazione

jack di ingresso analogico stereo da 3.5mm

jack di uscita analogico stereo da 3.5mm

Pulsante per la selezione del canale

Pulsante del volume bypass

completamente schermato da 5"

in neodimio da 25mm

4,70kg

230 × 145 × 200 ~mm
