PreAmp II - Audioverstärker TANGENT - Kostenlose Bedienungsanleitung

Marke	Tangent
Modell	PreAmp II
Produkttyp	Audio-Vorverstärker
Eingänge	RCA (Line), AUX (3,5 mm), optisch, Bluetooth
Ausgänge	Vorverstärkerausgang RCA/XLR, Subwoofer-Ausgang (SUB), Kopfhörerausgang
Stromversorgung	AC 100-240V, 50/60 Hz
Stromverbrauch	Standby-Modus: 1,4 W, Aktivmodus: < 0,5 W
Hauptfunktionen	Bluetooth, Equalizer-Einstellung (Höhen/Bässe), Eingangsauswahl, Fernbedienung
Equalizer	Höhen und Bässe einstellbar von -8 dB bis +8 dB in 2-dB-Schritten
Automatische Standby-Funktion	Nach 15 Minuten Inaktivität
Überhitzungsschutz	Automatische Abschaltung bei Temperatur > 85°C, Neustart bei < 60°C
Reinigung	Trockenes Tuch
Sicherheitshinweise	Nicht Feuchtigkeit aussetzen, Lüftungsschlitze nicht blockieren, bei Gewitter abziehen
Mitgeliefertes Zubehör	Fernbedienung, Bedienungsanleitung

Häufig gestellte Fragen - PreAmp II TANGENT

Wie verbinde ich ein Gerät über Bluetooth?

Drücken Sie die Bluetooth-Taste auf der Fernbedienung oder drehen Sie den Eingangswahlschalter, um die Bluetooth-Quelle auszuwählen. Aktivieren Sie Bluetooth auf Ihrem Gerät (Handy, Tablet) und suchen Sie nach Geräten. Wählen Sie Tangent PreAmp II aus der Liste aus, um die Verbindung herzustellen.

Wie stelle ich den Equalizer ein?

Um die Höhen zu erhöhen, drücken Sie lange (2-3 Sekunden) auf die Wiedergabe-/Pause-Taste. Jeder Druck erhöht um 2 dB (maximal +8 dB). Um die Höhen zu verringern, drücken Sie lange auf die Rücksprung-Taste. Für die Bässe verwenden Sie die Stopp-Taste (Erhöhung) oder Vorwärts-Sprung (Verringerung). Der Reset erfolgt durch langes Drücken der Enter-Taste.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist und der Schalter auf der Rückseite auf On steht. Wenn die Betriebsanzeige orange wird, hat das Gerät eine zu hohe Temperatur (>85°C) erreicht und sich automatisch ausgeschaltet. Warten Sie, bis es abgekühlt ist (unter 60°C), damit es automatisch neu startet.

Wie verwende ich die Fernbedienung?

Die Fernbedienung ermöglicht das Ein-/Ausschalten, die Auswahl der Quellen (Bluetooth, OPT, LINE, AUX), die Lautstärkeregelung (+/-), die Navigation zwischen Titeln (vorheriger/nächster) im Bluetooth-Modus sowie die Wiedergabe/Pause. Verwenden Sie die Tasten VOL+/VOL- für die Lautstärke und BT/OPT/LINE/AUX für die Quellen.

Was bedeuten die Leuchtanzeigen?

Die Betriebsanzeige ist im Standby rot und erlischt, wenn das Gerät eingeschaltet ist. Die Anzeigen Bluetooth, OPT, LINE IN und AUX leuchten, wenn die entsprechende Quelle aktiv ist. Wenn die Betriebsanzeige orange wird, zeigt dies eine Überhitzung an.

Wie schließe ich einen Subwoofer an?

Schließen Sie Ihren Subwoofer an den SUB OUT-Ausgang auf der Rückseite des PreAmp II an. Verwenden Sie ein geeignetes RCA-Kabel. Stellen Sie sicher, dass der Subwoofer eingeschaltet und die Lautstärke richtig eingestellt ist.

Ist es normal, dass das Gerät heiß wird?

Ja, eine leichte Wärmeentwicklung im Betrieb ist normal. Überschreitet die Innentemperatur jedoch 85°C, schaltet sich das Gerät automatisch aus, um sich zu schützen. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und das Gerät an einem gut belüfteten Ort steht.

Kann ich den Vorverstärker mit passiven Lautsprechern verwenden?

Nein, der PreAmp II ist ein Vorverstärker und verfügt über keine Endstufe. Er muss über die RCA- oder XLR-Ausgänge an einen Endverstärker oder aktive Lautsprecher angeschlossen werden.

Wie setze ich den Equalizer zurück?

Um die Equalizer-Einstellungen (Höhen und Bässe) auf Null zurückzusetzen, drücken Sie lange (2-3 Sekunden) auf die Enter-Taste der Fernbedienung.

Welche Standby-Modi gibt es?

Es stehen zwei Modi zur Verfügung: Standby ON (Verbrauch 1,4 W), bei dem nur der Bluetooth-Eingang das Gerät aufwecken kann, und Standby OFF (Verbrauch < 0,5 W), bei dem alle Eingänge es aufwecken können. Der Schalter befindet sich auf der Rückseite des Geräts.

BEDIENUNGSANLEITUNG PreAmp II TANGENT

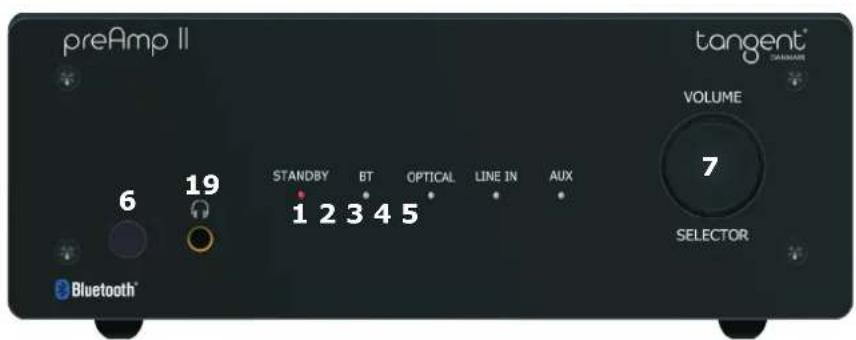

1. Betriebsanzeige
2. Bluetooth-Anzeige
3. OPT-Anzeige
4. Line-In-Anzeige
5. AUX-Anzeige
6. Fernbedienungssensor
7. Lautstärkeknopf/Eingang swahlschalter

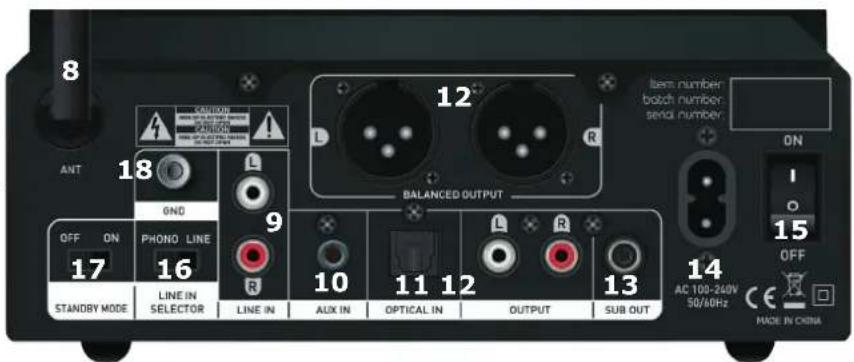

8. Antenne
9. Cinch L/R
10. AUX-Eingang
11. Optischer Eingang
12. SUB-Ausgang
13. Netzstromversorgung
14. Ein-/Ausschalter
15. Selector Line In / Phono
16. Standby-Moduswahlschalter
17. Erdungsschraube für Plattenspieler

18. Kopfhörerausgang

19. Pre-out RCA/XLR zu Leistungsver stärker oder aktive Lautsprecher

Im Lieferumfang enthalten:

Fernbedienung

Bedienungsanleitung

(D)

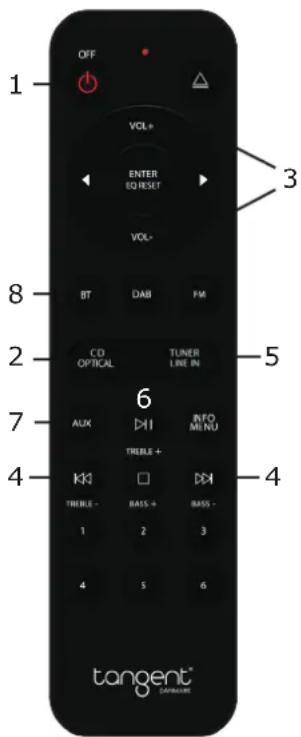

Fernbedienung:

1. Ein-/Ausschalter
2. Optische Quelle
3. Lautstärke +/-
4. Vorherige/Nächste (BT-Modus)
5. Line-In-Quelle
6. Abspielen/Pause (BT-Modus)
7. AUX-Quelle
8. Bluetooth-Quelle

Verbindung:

1. Verbinden Sie das Netzkabel mit der Rückseite des Verstärkers und dann mit einer Netzsteckdose.
2. Schließen Sie Ihre Geräte an den gewünschten Ein gang an.
3. Schalten Sie den Netzschalter in die Stellung Ein. Nach zwei Sekunden ist das Gerät funktionsbereit und die Statusanzeige leuchtet auf.
4. Drücken Sie die Bluetooth-, OPT-, LINE- oder AUX-Taste auf der Fernbedienung oder den Lautstärke knopf, um die gewünschte Audio-Quelle auszuwählen.

Steuern Sie die Wiedergabe über die Fernbedienung durch Drücken der Tasten.

Hinweis: Der Verstärker schaltet sich automatisch aus, wenn die Temperatur 85 °C übersteigt. Um dies anzuzeigen, wechselt die Farbe der Betriebsanzeige nach orange. Der Verstärker wird automatisch erneu eingeschaltet, wenn die Temperatur unter 60 ± 10 °C fällt.

Bluetooth Pairing:

1. Drücken Sie die Bluetooth-Taste auf der Fernbedienung (oder drücken Sie die Auswahltaste), um die Bluetooth-Quelle zu aktivieren.
2. Aktivieren Sie Bluetooth auf Ihrem Handy/Tablet und starten die Suche nach neuen Bluetooth-Geräten.
3. Wenn Ihr Handy/Tablet den Tangent PreAmp II findet, wählen Sie dieses Gerät und beginnen Sie das Pairing.

(D)

Anschließen Ihres Gerätes:

Schließen Sie Ihre Aktivlautsprecher oder Verstärker zwei Ausgänge am Vorverstärker. Verbinden Sie Ihren Subwoofer mit dem SUB-Ausgang.

Schließen Sie einen CD-Player oder ein anderes Gerät über seine Cinch-Kabel an den Cinch-L/R-Eingang an. Achten Sie darauf, dass Sie den Stecker „L“ mit dem linken Eingangskanal und den Stecker „R“ mit dem rechten Eingangskanal verbinden.

Verbinden Sie Ihr Handy/Tablet/MP3-Gerät über ein AUX-Kabel mit dem AUX-Eingang.

Verwenden Sie den optischen Eingang, indem Sie ein Gerät per Lichtleiterkabel mit dem optischen Eingang verbinden.

Hinweis:

Denken Sie daran, am Verstärker die gewünschte Quelle auszuwählen.

EQ-Einstellung:

Höhen erhöhen: Langes Drücken (2-3 Sekunden) auf Wiedergabe / Pause erhöhen sich jedes Mal um 2 dB. (max.8dB)

Höhen verringern: Langes Drücken (2-3 Sekunden) auf Rückwärts springen verringert sich jedes Mal um 2 dB. (max.8dB)

Bass erhöhen: Langes Drücken (2-3 Sekunden) auf Stop erhöhen jedes Mal mit 2 dB. (max.8dB)

Bass verringern: Langes Drücken (2-3 Sekunden) auf Vorwärtsspringen verringern jedes Mal um 2 dB. (max.8dB)

EQ zurücksetzen: Durch langes Drücken (2-3 Sekunden) auf die Eingabetaste wird zurückgesetzt die EQ-Einstellungen.

Standby Modus:

Standby EIN:

Nur der BT-Eingang kann beim Signal aufwachen Standby AUS:

Alle Eingänge können per Signal aktiviert werden Hinweis: Der Stromverbrauch ist im AUS-Modus höher. AUS-Modus: 1,4 Watt

EIN-Modus: Unterhalb von 0,5 Watt

(D)

Anzeige-Funktion

Betriebs-/Standby-Anzeige

Betrieb: Einschalten - Wenn das Gerät ausgeschaltet ist, dann drücken Sie die Einschalttaste auf der Rückseite, so dass sie auf „ON“ (EIN) steht. Die LED-Anzeige blinkt einmal und sie hören das Einschaltgeräusch des elektrischen Relais im Gerät. Nach ca. 2 Sekunden ist der Verstärker funktionsbereit. Beachten Sie, dass das Gerät nicht die Einstellungen beibehält, die es vor dem Ausschalten hatte.

Ausschalten:

Stellen Sie die Einschalttaste auf „OFF“ (AUS). Dann hören Sie das Ausschaltgeräusch des elektrischen Relais im Gerät und das Gerät schaltet sich aus.

Standby:

Drücken Sie die Standby-Taste auf der Fernbedienung, oder drücken Sie die Lautstärkeknopf/Auswahlschalter, Dann geht das Gerät in den Status Standby und die Standby-LED leuchtet rot. Das Gerät befindet sich dann im Standby-Status. (Der PreAmp II geht bei Inaktivität nach 15 Minuten automatisch in den Standby. Sie können ihn dann über ein Bluetooth-Signal aufwecken)

Einschalten (aus Standby-Modus): Drücken Sie auf der Fernbedienung auf Standby oder drücken Sie den Lautstärke/Auswahlknopf. Nach ca. 2 Sekunden geht der Verstärker in den Status den er vor dem Standby hatte.

Anzeige für Bluetooth-Eingang

Drücken Sie auf die Bluetooth-Taste, um Bluetooth als Audioquelle auszuwählen.

Anzeige für optischen Eingang

Drücken Sie auf die Taste OPT, um als Eingang eine Audio-Quelle per Lichtleiter auszuwählen.

Anzeige für AUX-Eingang

Drücken Sie auf die Taste AUX, um als Eingang einen 3,5-mm-Audioklinkenstecker auszuwählen.

Anzeige für Line-In-Eingang

Drücken Sie auf die Taste LINE, um als Eingang ein Cinch-Line-IN-Kabel auszuwählen.

Lautstärke- und Eingangsumschaltknopf

Mit diesem Auswahlschalter können Sie sowohl die Lautstärke einstellen (nach links oder rechts drehen) als auch die Eingangsquelle auswählen (Drücken) (Für Standby drücken und halten Sie die Taste.)

(D)

Wichtige Sicherheitshinweise:

Um die Gefahr von elektrischem Schlag, Feuer usw. zu vermeiden:

1. Das Gerät darf nicht in der Nähe von Wärmequellen, wie Radiatoren, Heizkörpern, Herden oder anderen Geräten (inklusive Verstärkern) aufgestellt werden, die Hitze abgeben.
2. Blockieren Sie nicht die Lüftungsöffnungen des Geräts.
3. Das Gerät darf keinen Tropfen oder Spritzern ausgesetzt werden und es dürfen keine flüssigkeitsgefüllten Objekte, wie Vasen, das Gerät gestellt werden.
4. Stellen Sie keine schweren Gegenstände auf das Gerät, und treten Sie nicht darauf. Der Gegenstand könnte herunterfallen und das Gerät beschädigen.
5. Ziehen Sie niemals am Kabel, um den Netzstecker herauszuziehen. Fassen Sie immer am Stecker an und ziehen Sie ihn gerade aus der Netzsteckdose.
6. Reparieren oder ersetzen Sie sofort alle Elektrokabel, die durchgescheuert oder anderweitig beschädigt sind. Verwenden Sie kein Kabel, das Risse oder Abriebschäden entlang seiner Länge, am Stecker oder am Anschlussende aufweist.
7. Zur Vermeidung von Feuer oder elektrischem Schlag setzen Sie dieses Gerät nicht Regen oder Feuchtigkeit aus.
8. Trennen Sie zum zusätzlichen Schutz das Gerät bei Gewitter oder Regentagen vom Stromnetz, oder wenn das Gerät für längere Zeit nicht verwendet wird. Dadurch wird eine Beschädigung des Geräts durch Blitzschlag und Überspannung verhindert.
9. Versuchen Sie nicht, irgendwelche Reparaturarbeiten selbst durchzuführen. Durch Öffnen oder Entfernen des Gehäuses können Sie gefährlichen Spannungen oder anderen Gefahren ausgesetzt sein. Alle Reparaturarbeiten müssen von qualifiziertem Fachpersonal durchgeführt werden.
10. Lassen Sie das Gerät im Interesse der Sicherheit und um unnötigen Energieverbrauch zu vermeiden nie eingeschaltet, wenn es für längere Zeit nicht genutzt wird, z. B. über Nacht, während des Urlaubs oder wenn Sie das Haus verlassen. Schalten Sie es aus und ziehen Sie den Netzstecker aus der Steckdose.
11. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
12. Bitte achten Sie auf die Umweltaspekte der Akkuentsorgung. Der Akku muss angemessen recycelt oder entsorgt werden. Dieses Produkt darf nicht mit Haushaltsmüll entsorgt werden. Dieses Produkt muss bei einer autorisierten Stelle für Recycling von Elektro- und Elektronikgeräten entsorgt werden. Durch Sammeln und Recycling von Abfall helfen Sie, natürliche Ressourcen zu sparen und stellen sicher, dass das Produkt umweltfreundlich und sicher entsorgt wird.

Dieses Symbol auf dem Produkt oder in der Anleitung bedeutet, dass Ihre elektrische und elektronische Ausrüstung am Ende Ihrer Verwendung separat vom Haushaltsmüll entsorgt werden muss. In der EU gibt es separate Sammelsysteme für Recycling. Wenden Sie sich für weitere Informationen an die lokale Behörde oder an den Händler, bei dem Sie das Produkt gekauft haben.
