KÄYTTÖOHJE PreAmp II TANGENT

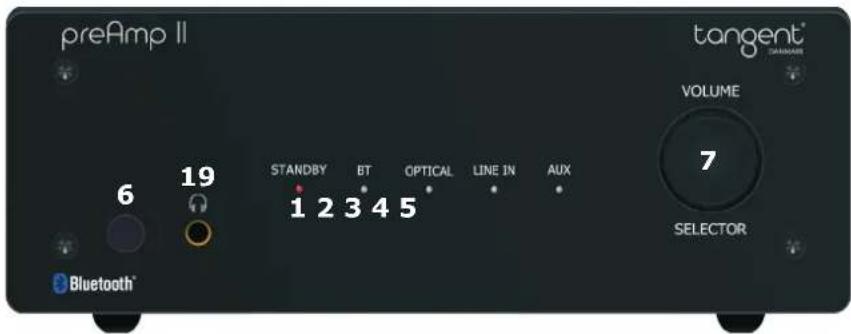

1. Virran merkkivalo
2. Bluetooth-merkkivalo
3. OPT-merkkivalo
4. Line In -merkkivalo
5. AUX-merkkivalo
6. Kaukosäätimen tunnistin
7. Äänenvoimakkuus/tulon valinta

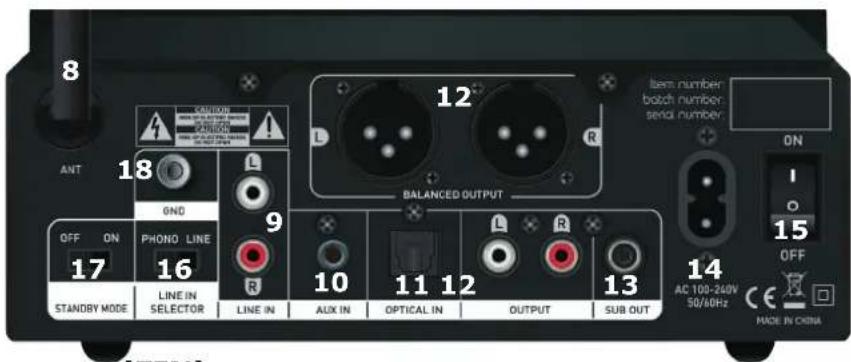

8. Antenni

9. RCA V/O

10. AUX In

11. Optical-liitin

12. esivahvistimen RCA/XLR tehovahvistimeen tai aktiivikaiuttimiin

13. Sub Out

14. Virtaliitin

15. ON/OFF-kytkin

16. Valintalinja sisään / Phono

17. Valmiustilan valitsin

18. Maadoitusruuvi levysoittimen

19. Kuulokeliitäntä

Pakkauksen sisältö:

Kaukosäädin

Käyttöohje

preAmp II 6 19 STANDBY BT OPTICAL LINE IN AUX 1 2 3 4 5 VOLUME 7 TELECTOR Bluetooth®

8 ANT 18 GND 9 OFF ON 17 PHONO LINE 16 LINE IN SELECTOR LINE IN 10 AUX IN 11 OPTICAL IN 12 BALANCED OUTPUT 13 OUTPUT 14 AC 100-240V 50/60Hz CE Made IN CHINA 12 R L L R 13 14 OFF 15 I O 12 BATANCED OUTPUT

(FIN)

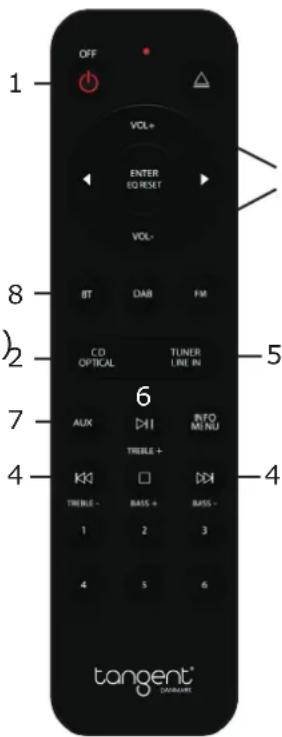

Kaukosäädin:

1. ON/OFF-painike
2. OPT-painike
3. Äänenvoimakkuus +/-
4. Edellinen/seuraava (BT-tila)
5. Line In -lähde
6. Toisto/tauko (BT-tila)
7. AUX-lähde
8. Bluetooth-lähde

OFF VOL+ ENTER EQ RESET VOL- BT DAB FM CD OPTICAL TUNER LINE IN 6 AUX >> TRELE+ KK □ >> TRELE - BASS + BASS - 1 2 3 4 5 6 tangent® DAIRANK

Liitäntä:

1. Liitä verkkojohto vahvistimen takaosassa olevaan liittimeen.
2. Kytke haluamasi laitteet niille tarkoitettuihin liittimiin.
3. Käännä virtapainike On-asentoon. Laite alkaa toimia kahden sekunnin kuluttua ja virtavalo syttyy.
4. Paina kaukosäätimestä Bluetooth, OPT, LINE tai AUX tai äänenvoimakkuuspainiketta ja valitse haluamasi audiolähde.

Ohjaa toistoa kaukosäätimen painikkeista.

Huomaa: Vahvistin sammuu automaattisesti, jos lämpötila ylittää 85 °C, jolloin virtavalo muuttuu oranssiksi. Vahvistin käynnistyy automaattisesti uudelleen, kun lämpötila on laskenut alle 60 ±10 °C.

Bluetooth-yhteys:

1. Paina kaukosäätimestä Bluetooth-painiketta (tai paina valitsinpainiketta) aktivoidaksesi Bluetooth-lähteen.
2. Aktivoi Bluetooth puhelimesta tai tabletista ja käynnistä uuden Bluetooth-laitteen haku.
3. Kun puhelin/tabletti löytää Tangent PreAmp II, valitse se yhdistämisen aloittamiseksi.

(FIN)

Oman laitteen yhdistäminen:

Kovalevy aktivoituu tai siirretään eteenpäin esivahvistimessa.

Kytke alibassokaiutin SUB-liittimeen.

Kytke CD-soitin tai muu laite RCA-kaapelin avulla RCA L/R-liittimeen.

Varmista, että kytket L-liittimen vasem-paan tuloliittimeen ja R-liittimen oikeaan tuloliittimeen.

Kytke puhelin/tabletti/MP3 AUX-kaapelilla AUX-liittimeen.

Käytä optista liitintä kytkiessäsi laitteen valokuitukaapelilla Opt-liittimeen.

Huomaa:

Muista vaihtaa haluamaasi lähteeseen vahvistimella.

EQ-asetus:

Lisää diskanttia: Pitkä painallus (2-3 sekuntia) toisto / tauko -kohdassa kasvaa 2dB: lla joka kerta. (enintään 8 dB)

Pienennä diskanttia: Painakaa pitkään (2-3 sekuntia) Ohita taaksepäin -toiminnolla 2dB kerrallaan. (enintään 8 dB)

Lisää bassoa: Pysäytä lisäys pitkään (2-3 s) 2 dB: Ilä joka kerta. (enintään 8 dB)

Pienennä bassoa: Painakaa pitkään (2-3 sekuntia) hypätä eteenpäin 2 dB: Ilä joka kerta. (enintään 8 dB)

Nollaa taajuuskorjain: Pitkä painallus (2-3 s) Enterpainikkeessa nollautuu taajuuskorjaimen asetuksista.

Valmiustila:

Valmiustila PÄÄLLÄ: Vain BT-tulo voi herätä signaalista Valmiustila POIS: Kaikki tulot voivat herätä signaalilla 'Huomaa: Virrankulutus on suurempi OFF-tilassa.

OFF-tila: 1,4 wattia

ON-tila: alle 0,5 wattia

(FIN)

Merkkivalon toiminta

Virta-/valmiustilavalo

Virta: Virran kytkeminen päälle - Jos tuotteesta on virta pois päältä, paina takapaneelin virtapainike ON-asentoon. Merkkivalo välähtää kerran, ja laitteesta kuuluu käynnistysääni. Noin 2 sekunnin kuluttua vahvistin on käyttövalmis. Huomaa, että laite ei muista edellisen sammutuksen aikaisia asetuksia.

Virran sammuttaminen:

Työnnä virtapainike OFF-asentoon. Kuulet sulkemisäänen ja laitteen virta sammuu.

Valmiustila:

Paina valmiustilapainiketta kaukosäätimestä tai paina äänenvoimakkuuden valintaa. Laite siirtyy valmiustilaan, ja punainen merkkivalo syttyy. Laite on valmiustilassa.

(Kun PreAmp II siirtyy automaattiseen valmiustilaan olleessaan käyttämättä 30 minuuttia, voit herät-tää sen Bluetooth-signaalilla)

Käynnistäminen (valmiustilasta): Paina valmiustilan painiketta kaukosäätimestä tai paina äänenvoim-akkuuspainiketta. Laite siirtyy valmiustilaan 2 sekunnin kuluttua.

Bluetooth-merkkivalo

Valitse painamalla Bluetooth radiolähteeksi.

Opt-merkkivalo

Valitse painamalla syötöksi valokuitu-audiolähde.

AUX-merkkivalo

Valitse painamalla tavaksi 3,5 mm:n audio jack line in -valinta.

Line in -merkkivalo

Valitse painamalla tavaksi RCA Line-in -valinta.

Äänenvoimakkus ja tulokytkimen painike

Tämä valitsin voi säätää äänenvoimakkuutta (käännä vasemmalle tai oikealle) ja myös vaihtaa tulotilan (push)

(Valmiustila = paina ja pidä painiketta)

(FIN)

Tärkeitä turvaohjeita:

Vähennä sähköiskun, tulipalon yms. vaaraa:

1. Älä aseta laitetta lämmönlähteiden kuten pattereiden, lämmittimien, liesien tai muiden laitteiden (kuten vahvistimien) lähelle.
2. Laitteen ilmankiertoaukkoja ei saa tukkia.
3. Laitteelle ei saa kaataa tai roiskuttaa mitään nesteitä, eikä sen päälle saa sijoittaa nestettä sisältäviä esineitä kuten maljakoita.
4. Älä aseta raskaita esineitä laitteen päälle, sillä se voi vaurioittaa laitetta merkittävästi.
5. Verkkojohtoa ei irrottaa pistorasiasta kaapelista vetämällä. Tartu aina pistotulppaan napakasti ja vedä se irti pistorasiasta.
6. Korjaa tai vaihda vaurioituneet tai rispaantuneet virtajohdot välittömästi. Älä käytä virtajohtoa, jossa on merkkejä hankauksesta koko matkalta, pistotulpan kohdalta tai liitinpäässä.
7. Tulipalon tai sähköiskun välttämiseksi laitetta ei saa altistaa sateelle tai kosteudelle.
8. Suosittelemme käyttämään ukkossuojattua pistorasiaa sateella ja ukkosella ja aina, kun laite on pidempään käyttämättä. Näin estät ukkosen aiheuttamien virtapiikkien laitteelle aiheuttamat vauriot.
9. Älä yritä korjata laitetta itse. Kotelon avaaminen altistaa korkealle jännitteelle ja voi aiheuttaa muita vaaratilanteita. Kaikki korjaustyöt on annettava osaavan korjaamin tehtäviksi.
10. Turvallisuuden vuoksi ja tarpeettoman sähkönkulutuksen estämiseksi ei laitetta koskaan saa jättää päälle pitkäksi aikaa valvomatta esim. yöksi, loman ajaksi tai kun olet poissa kotoa. Sammuta laite ja irrota verkkojohto pistorasiasta.
11. Puhdista vain kuivalla liinalla.
12. Huomioi ympäristö akkua hävitettäessä. Akku pitää kierrättää tai hävittää oikein. Tätä tuotetta ei saa hävittää talousjätteen mukana. Tuote pitää hävittää toimittamalla se sähkö- ja elektroniikkalaitteiden kierrätyspisteseen. Keräämällä ja kierrättämällä jätteet voit auttaa säästämään luonnonvaroja sekä varmistamaan, että tuote hävitetään ympäristöystävällisellä ja terveellisellä tavalla.

Tämä merkki tuotteessa tai ohjeissa osoittaa, että sähkö- tai elektron- iikkatuote tulee sen käyttöiän lopuksi hävittää erillään talousjätteestä. EU:ssa on käytössä erilliset keräysjärjestelmät kierrätystä varten. Saat lisätietoja ottamalla yhteyttä paikallisiin viranomaisiin tai tuotteen myyneeseen jälleenmyyjään.
