TERASTATION LIVE - Netzwerkspeicher BUFFALO - Kostenlose Bedienungsanleitung

Produkttyp	Netzwerkspeicher (NAS)
Marke	Buffalo
Modell	TeraStation Live
Abmessungen	170 x 235 x 310 mm
Gewicht	~7 kg
Stromversorgung	220-240 V AC, ~17 W
LAN-Standards	IEEE 802.3u 100BASE-TX, IEEE 802.3 10BASE-T
Netzwerkschnittstelle	RJ-45
USB-Anschlüsse	2 x USB 2.0 (Typ A)
USB-Geschwindigkeit	Bis zu 480 Mbit/s (HS)
Betriebstemperatur	5 bis 35 °C
Betriebsfeuchtigkeit	20 bis 80 % (nicht kondensierend)
Lieferumfang	TeraStation Live, Ethernet-Kabel, Netzkabel, TeraNavigator-CD, Schnellinstallationsanleitung, Garantiekarte
Hauptfunktionen	Dateifreigabe im Netzwerk, Zugriff über Laufwerk T (Windows) oder freigegebenen Ordner (Mac), webbasierte Konfigurationsoberfläche, NAS Navigator-Dienstprogramm
Sicherheit	Authentifizierung durch Benutzername und Passwort (Standard: admin / password)
Wartung und Reinigung	Das Gerät in einer trockenen, gut belüfteten Umgebung aufbewahren; keine scheuernden Reinigungsmittel verwenden
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den technischen Support von Buffalo für Unterstützung
Allgemeine Informationen	FCC Klasse B zertifiziert; Einhaltung von Umweltstandards

Häufig gestellte Fragen - TERASTATION LIVE BUFFALO

Wie installiere ich die TeraStation Live zum ersten Mal?

Schließen Sie die Ethernet- und Netzkabel an und drücken Sie dann den Netzschalter. Überprüfen Sie, ob die LINK/ACT-LED leuchtet. Legen Sie die TeraNavigator-CD ein und folgen Sie den Anweisungen. Weitere Einzelheiten finden Sie in der Schnellinstallationsanleitung.

Wie greife ich von einem Windows-PC auf die auf der TeraStation gespeicherten Dateien zu?

Nach der Installation erscheint auf dem Desktop eine Verknüpfung TS-Live. Doppelklicken Sie darauf, um den Hauptfreigabeordner zu öffnen. Sie können auch das automatisch zugewiesene Laufwerk T verwenden.

Wie konfiguriere ich die TeraStation über die Weboberfläche?

Verwenden Sie das Dienstprogramm Buffalo NAS Navigator, klicken Sie auf 'Setup' und dann auf 'Configuration Settings'. Die Weboberfläche öffnet sich. Die Standard-Anmeldedaten sind admin und password.

Wie ändere ich das Administrator-Passwort der TeraStation?

Rufen Sie die Weboberfläche über NAS Navigator auf. Gehen Sie zu den Benutzereinstellungen und ändern Sie das Passwort. Es wird dringend empfohlen, dies bei der ersten Verwendung zu tun.

Was tun, wenn die LINK/ACT-LED nicht leuchtet?

Überprüfen Sie, ob TeraStation, Hub/Router und PC eingeschaltet sind. Stellen Sie sicher, dass das Ethernet-Kabel richtig angeschlossen und nicht beschädigt ist. Versuchen Sie ggf. ein anderes Kabel. Wenn das Problem weiterhin besteht, wenden Sie sich an den Support.

Ist die TeraStation mit Mac kompatibel?

Ja, sie ist kompatibel. Nach der Installation der TeraNavigator-Software erscheinen ein freigegebener Ordner 'Share' und das NAS Navigator-Dienstprogramm auf dem Desktop. Sie können wie auf einem PC darauf zugreifen.

Welche Speicherkapazität hat die TeraStation Live?

Die Anleitung gibt keine genaue Kapazität an. Sie variiert je nach Modell. Konsultieren Sie das Produktetikett oder die Buffalo-Website für verfügbare Kapazitäten.

Wie setze ich die TeraStation auf die Werkseinstellungen zurück?

Die Anleitung beschreibt kein Hardware-Reset-Verfahren. Konsultieren Sie das vollständige Benutzerhandbuch auf der CD oder der Buffalo-Website für Anweisungen.

Welche LEDs befinden sich auf der Vorderseite?

Die Haupt-LED ist LINK/ACT, die die Netzwerkverbindung anzeigt. Sie sollte je nach Aktivität dauerhaft leuchten oder blinken. Schlagen Sie im Handbuch nach, um die Bedeutung der anderen LEDs zu erfahren.

Wie aktualisiere ich die Firmware der TeraStation?

Rufen Sie die Weboberfläche auf, suchen Sie den Bereich 'Firmware Update' oder 'Aktualisierung'. Laden Sie die neueste Version von der Buffalo-Website herunter und befolgen Sie die Anweisungen. Stellen Sie sicher, dass die Stromversorgung während des Updates nicht unterbrochen wird.

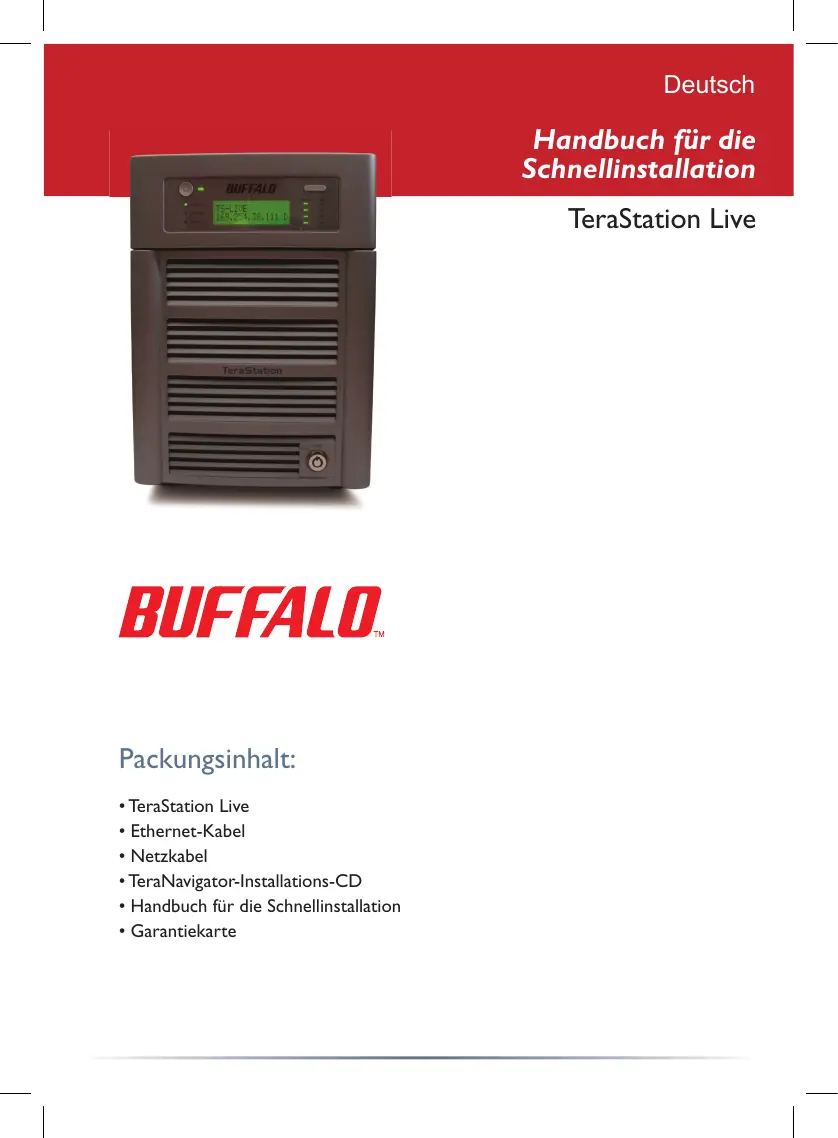

BEDIENUNGSANLEITUNG TERASTATION LIVE BUFFALO

• TeraStation Live
• Ethernet-Kabel
  -Netzkabel
• TeraNavigator-Installations-CD
• Handbuch für die Schnellinstallation
• Garantiekarte

Schritt I:AnschlieBen der Kabel

Schlieben Sie an der Rückseite der TeraStation das zugehörige Netzkabel und das Ethernet-Kabel an.

Schließen Sie das Netzkabel an eine Steckdose oder an einen Überspannungsschutz an. Schließen Sie das andere Ende des Ethernet-Kabels an einen Hub, Switch oder Router im Netzwerk an.

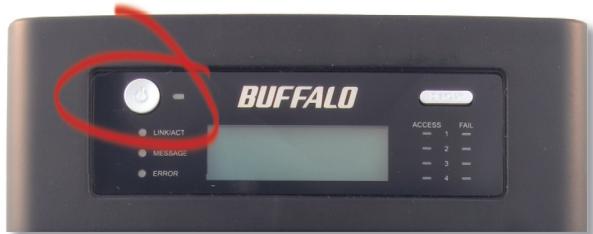

Drücken Sie die Ein/Aus-Taste an der Vorderseite, um die TeraStation einzuschalten.

Schnitt 2: Überprüfen der Verbindung

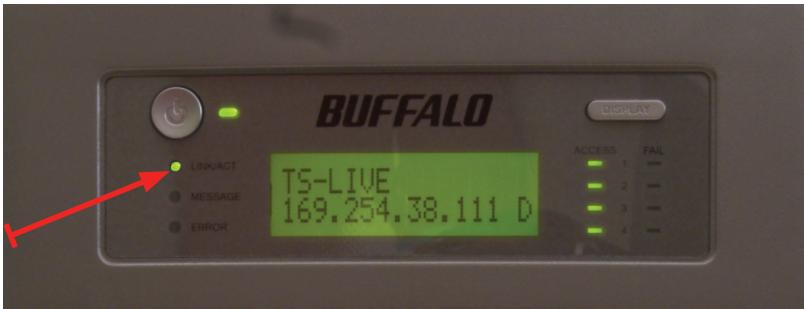

Achten Sie auf die LED LINK/ACT an der Vorderseite der TeraStation. Wenn sie leuchtet, ist die TeraStation mit dem Netzwerk verbunden. Blättern Sie weiter auf Seite 15, um die Installation fortzusetzen.

Falls die LED LINK/ACT an der Vorderseite der TeraStation nicht leuchtet, ist die TeraStation nicht korrekt mit dem Netzwerk verbunden. Stellen Sie sicher, dass

• sowohl die TeraStation als auch der Hub, Switch oder PC eingeschaltet sind
• das Ethernet-Kabel an beiden Geräten korrekt angeschlossen ist
• das Ethernet-Kabel nicht beschädig ist. Um dies zu überprüfen, schlieben Sie ein anderes Ethernet-Kabel an.

Falls das Problem weiterhin besteht, wenden Sie sich an unseren technischen Support.

Schritt 3: Installieren der Software

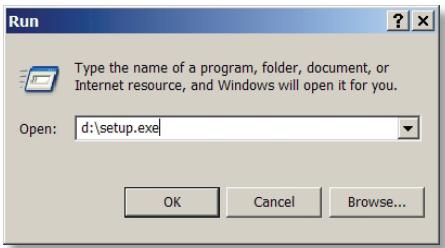

Legen Sie die TeraNavigator-CD in das CD-ROM-Laufwerk des Computers ein. Falls die Installation nicht automatisch gestartet wird, konnen Sie sie auch manuell starten, indem Sie auf Start und dann auf Ausführungen... klichen. Nachdem das Dialogfeld „Ausführren“

eingeblendet wurde, geben Sie d:\setup.exe (.d" ist der Laufwerksbuchstabe Ihrches CD-ROM-Laufwerks). Klicken Sie auf OK, um die Installation fortzusetzen. Falls Sie die Software auf einem Mac installmenten, öffnen Sie die CD und klichen auf das Symbol TeraNavigator, um mit der Installation zu beginnen.

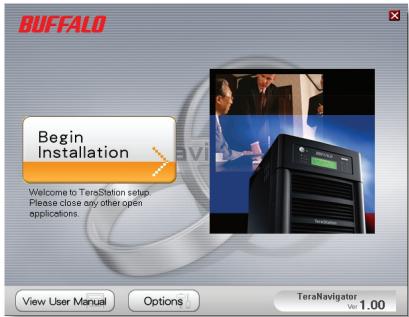

Klichen Sie auf Begin Installation (Installation beginnen).

Falls Sie die Installation auf einem Mac vornehmen, blättern Sie weiter auf die{nachste Seite.

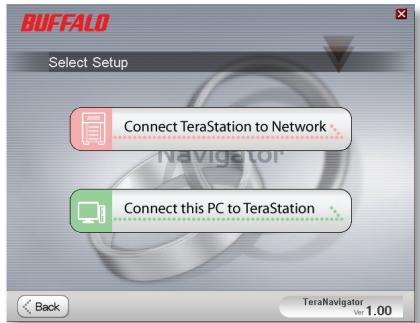

Falls Sie die Installation auf einem PC vornehmen, klichen Sie auf Connect this PC to TeraStation (Diesen PC mit der TeraStation verbinden) (dies ist die grüneunte Schaltfläche).

Klichen Sie auf Next (Weiter), um die Installation zu durchlaufen.

Schritt 3: Installieren der Software (Fortsetzung)

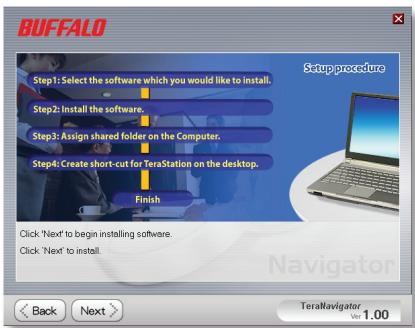

Klichen Sie auf Next (Weiter), um den Installationsprozess zu durchlaufen.

Nachdem die Installation abgeschlossen ist, können Sie das Installationsfenster schreiben.

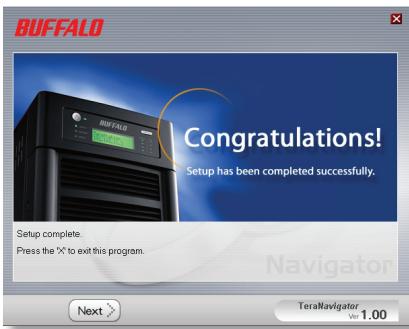

Herzlichen Glückwunsch! Die TeraStation ist betriebsbereit.

Weitere Hilfe und Konfigurationsoptionen finden Sie im TeraStation User Manual (TeraStation Benutzerhandbuch) auf der TeraStation-CD.

Verwendend der TeraStation in Kombination mit einem Windows-PC

Falls Sie einen Windows-PC benutzen, werden auf dem Desktop zwei neue Symbole angezeigt: Shortcut for your TS-Live (Verknüpfung für die TeraStation) und Buffalo NAS Navigator.

Die Verknüpfung TS-Live öffnet die Ordner auf der TeraStation.

Share ist der Hauptordner, in dem Sie Dateien und Ordner ablegen konnen. Info enthalt eine Kopie des Benutzerhandbuchs.

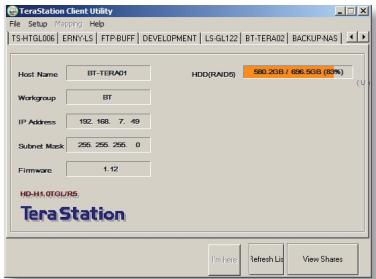

Indem Sie auf das Symbol Buffalo NAS Navigator klichen, öffnen Sie das Client-Dienstprogramm der TeraStation. Auf diese Weise können Sie ganz einfach Systeminformationen für die TeraStation(s) einsehen. Wenn Sie auf Setup klichen und dann Configuration Settings (Konfigurationseinstellungen) auswahlen, gelangen Sie zur Bedienoberfläche für die Konfigurationseinstellungen, wo Sie die Einstellungen für die TeraStation ändern können.

Voreingestellt ist der Standardbenutzername „admin“, und das zugehörige Kennwort lautet „password“. Weitere Informationen über den Buffalo NAS Navigator und die Bedienoberfläche für Konfigurationsinstallungen finden Sie im Benutzerhandbuch.

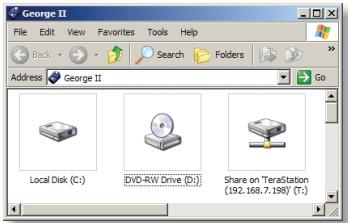

Eine weitere Möglichkeit, auf Ordner und Daten auf der TeraStation zuzugreifen, ist der abgebildete Laufwerksbuchstabe „T“. Bei der Ausführung des Installationsprogramms wurde der Hauptordner „Share“ der TeraStation in den Ordner „Eigene Dateien“ als Laufwerk „T“ eingefegt. Sie können diese virtuelle Festplatte wie jeder andere

Festplatte im Computer benutzen. Sie können der TeraStation und dem PC weitere Freigaben und zugeordnete Laufwerksbuchstaben hinzufugen. Weitere Informationen finden Sie im Benutzerhandbuch.

Verwenden der TeraStation in Kombination mit einem Mac

Nachdem Sie die TeraNavigator-Software installiert haben, finden Sie auf dem Desktop des Mac zwei neue Symbole.

Der Ordner Share ist der Hauptordner, in dem

Sie Dateien und Ordner ablegen konnen. NAS Navigator ist das Client-

Dienstprogramm der TeraStation.

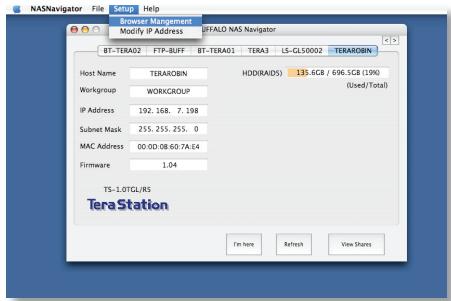

Durch Anklicken von NAS

Navigator wird das Client

Dienstprogramm der

TeraStation geöffnet. Auf diese

Weise konnen Sie ganz einfach

Systeminformationen für die

TeraStation(s) einsehen.Wenn

Sie auf Setup klichen und

dann Browser Management

(Browser-Verwaltung) auswahlen,

gelangen Sie zu der Bedienoberfläche für die Konfigurationsinstellungen,

wo Sie die Einstellungen für die TeraStation ändern können. Voreingestellt

als Benutzername der Bedienoberfläche ist „admin“, und das zugehörige

Kennwort lautet „password“.Weitere Informationen über den Buffalo NAS

Navigator und die Bedienoberfläche für Konfigurationseinstellungen finden Sie

im Benutzerhandbuch.

Finder File Edit View Co Window Help

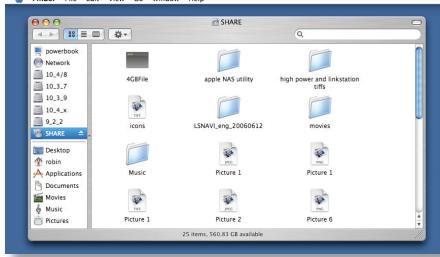

Durch Anklicken von Share wird der Hauptordner der TeraStation geöffnet. Sie können der TeraStation weitere Freigaben zuordnen. Weitere Informationen finden Sie im Benutzerhandbuch.

Firmware-Sprache - Englisch ist für die Bedienoberfläche als Standardsprache eingestellt. Sie können dies sowohl auf dem PC als auch auf dem Mac ändern, indem Sie zunachst den Bildschirm „Basic" auswahlen und anschließend aus dem Dropout-Menu „Display Language" (Anzeigesprache) die gewünschte Sprache auswahlen. Sie müssen auch die entsprechende Sprache für den Windows-Client auswahlen. Klicken Sie auf „Apply" (Anwenden), um die Änderungen zu übernehmen. Um die Änderungen sehen zu konnen, müssen Sie sich zunachst abund dann erneut anmelden.

Technische Daten

LAN-Standards: IEEE 802.3u 100BASE-TX; IEEE 802.3 10BASE-T

Übertragung: 1000BASE-T: 8B1Q4, PAM5; 100BASE-TX: 4B5B

MLT-3, MLT-3; 10BASE-T Manchester-Code

Zugriffsart: CSMA/CD

Schnittstelle: RJ-45

USB-Standard: USB 2.0

Hi-Speed (HS)

Full-Speed (FS)

Low-Speed (LS)

USB-Anschluss: USB-A-Anschluss (2)

Datendurchsatzrate: Max.: 480 MBit/s (HS-Modus)

Max. 12 MBit/s (FS-Modus)

Stromspannung: 220-240V A/C

Stromverbrauch: ~17 W

Abmessungen: 170 × 235 × 310 ~mm

Gewicht: 7 kg

Betriebstemperatur: 5-35 °C; 20-80 % (nicht kondensierend)

Technischer Support

Buffalo Technology bietet kostenlosten technischen Support an. Auf der Rückseite dieser Kurzanleitung finden Sie die entsprechenden Kontaktinformationen. Besuchen Sie auch unsere Website unter www.buffalo-technology.de.

FCC-Warning

Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen. (2) Dieses Gerät muss alle Störungen vertragen, einschließlich Störungen, die unerwänschte Funktionen verursachen können.

CE-Zeichen-Warning

Dies ist ein Produkt der Klasse B. In einer häuslichen Umgebung kann these Produkte Produkt Funktionverursachen. Um diese zu beheben, müssen ggf. entsprchende Maßnahmen ergriffen werden.

Informationen zum Umweltschutz

• Für die Herstellung des von Ihnen gekauften Produkts wurden natürliche Ressourcen verbraucht.
• Das Produkt kann gefährliche Substanzen enthalten, die Auswirkungen auf Gesundheit und Umwelt haben.
• Um die Ausbreitung dieser Substanzen in unserer Umgebung und den Verbrauch natürlicher Ressourcen zu verringn, fordern wir Sie auf, die entspr擁enden Rücknahmesysteme zu nutzen.
• In den Rücknahmesystemen werden die meisten Materialien ihrer ausgesonderten Geräte aufbereitet oder weiter verwendet.
• Das Symbol mit der durchgestrichenen Mülltonne liegt Sie ein, diese Systeme zu nutzen.

• Wenn Sie mehr Informationen über die Sammel-, Wiederverwendungs- und Wiederaufbereitungssysteme besteht, wenden Sie sich an die regionalen Ab
