MODE D'EMPLOI TERASTATION LIVE BUFFALO

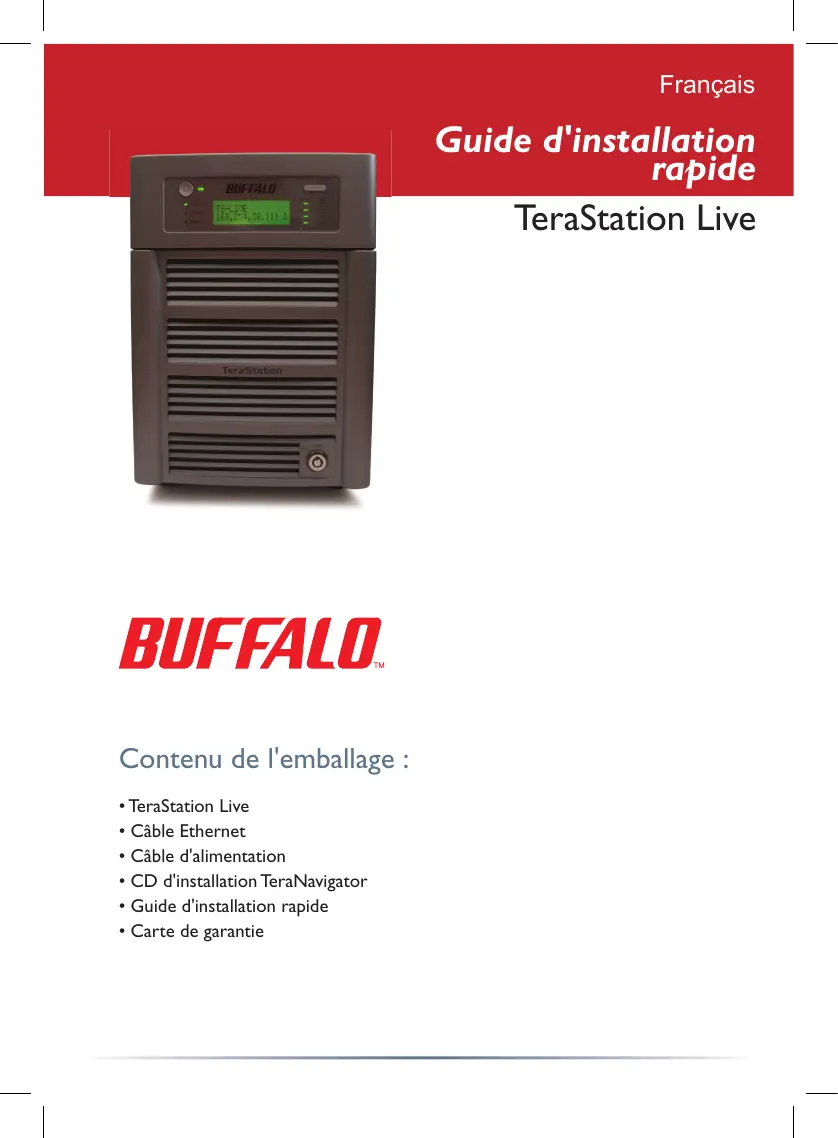

Guide d'installation rapide TeraStation Live

Contenu de l'emballage : • TeraStation Live • Câble Ethernet • Câble d'alimentation • CD d'installation TeraNavigator • Guide d'installation rapide • Carte de garantie

Étape 1 : connecter vos câbles Branchez le câble d'alimentation et le câble Ethernet à l'arrière de la TeraStation.

Connectez le câble d'alimentation à un parasurtenseur ou à une prise de courant. Branchez l'autre extrémité du câble Ethernet à un concentrateur (hub), à un commutateur ou à un routeur sur votre réseau.

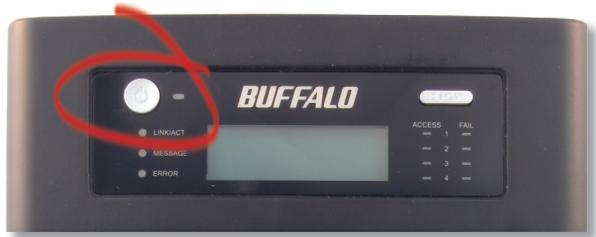

Pour allumer votre TeraStation, appuyez sur le bouton de mise en marche situé à l'avant du dispositif.

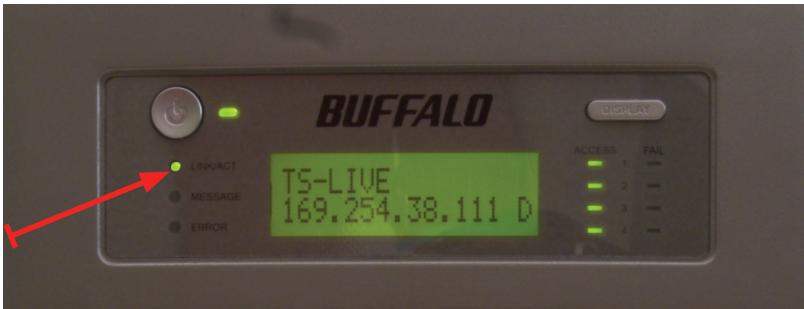

Étape 2 : vérifier votre connexion Vérifiez que le voyant LINK/ACT situé à l'avant de la TeraStation est allumé : cela signifie que votre TeraStation est connectée au réseau. Pour continuer l'installation, passez à la page 25.

Si le voyant LINK/ACT situé à l'avant de la TeraStation n'est pas allumé, votre TeraStation est mal connectée au réseau. Assurez-vous que : • la TeraStation et le concentrateur (hub), le commutateur ou le PC sont sous tension, • le câble Ethernet est correctement branché aux deux dispositifs, • le câble Ethernet n'est pas endommagé. Pour vérifier le bon fonctionnement du câble Ethernet, essayez d'en utiliser un autre.

Si le problème persiste, contactez l'assistance technique.

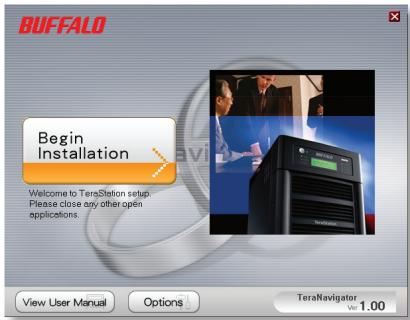

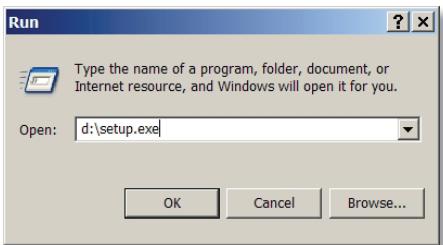

Étape 3 : installer le logiciel Insérez le CD TeraNavigator dans le lecteur de CD-ROM de votre ordinateur. Si le programme d'installation ne démarre pas automatiquement, vous pouvez le lancer manuellement en cliquant sur Start (Démarrer), puis sur Run (Exécuter). Lorsque la boîte de dialogue Run (Exécuter) apparaît, tapez d:\setup.exe (« d » étant la lettre correspondant au lecteur de CD-ROM). Cliquez sur OK pour continuer. Si vous installez le logiciel sur un Mac, ouvrez le CD et cliquez sur l'icône TeraNavigator pour lancer l'installation. Cliquez sur Begin Installation (Commencer l'installation).

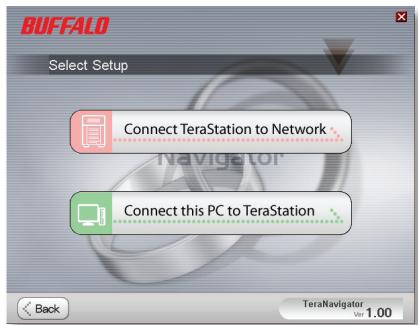

Si vous effectuez l'installation sur un Mac, passez à la page suivante. Si vous effectuez l'installation sur un PC, cliquez sur Connect this PC to TeraStation (Connecter ce PC à la TeraStation) (bouton vert inférieur). Cliquez sur Next (Suivant) pour poursuivre l'installation.

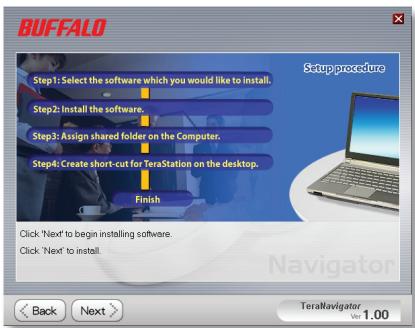

Étape 3 : installer le logiciel (suite) Continuez à cliquer sur Next (Suivant) pour passer à l'étape d'installation suivante.

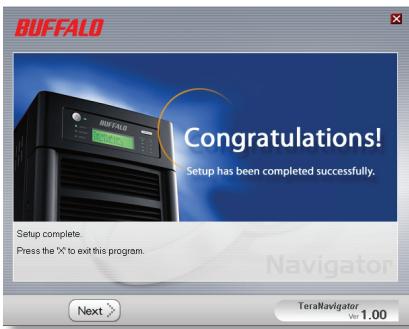

Une fois l'opération terminée, vous pouvez fermer la fenêtre d'installation.

Félicitations ! Vous pouvez désormais utiliser votre TeraStation. Reportez-vous au manuel d'utilisation disponible sur le CD TeraStation pour en savoir plus sur les options d'aide et de configuration.

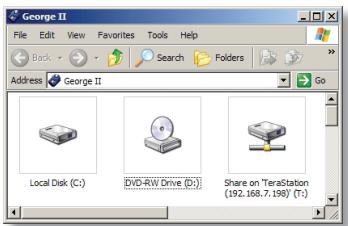

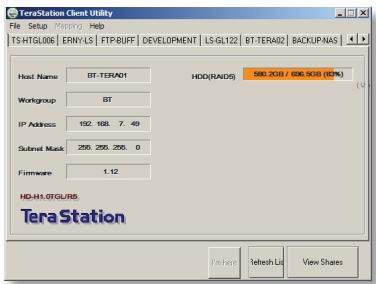

Utiliser votre TeraStation avec un PC Windows Si vous utilisez un PC Windows, deux nouvelles icônes apparaissent sur le bureau : Shortcut for your TS-Live (Raccourci vers TS-Live) et Buffalo NAS Navigator (Navigateur NAS Buffalo). Le raccourci TS-Live permet d'ouvrir les dossiers de votre TeraStation. Le dossier principal, Share (Partager), constitue l'endroit où vous pouvez stocker des fichiers et des sous-dossiers. Le dossier Info (Infos) contient une copie du manuel d'utilisation. L'icône Buffalo NAS Navigator (Navigateur NAS Buffalo) ouvre l'utilitaire client de TeraStation.Vous pouvez ainsi facilement consulter les informations relatives au système de vos TeraStations. Si vous cliquez sur Setup (Installation) et choisissez Configuration Settings (Paramètres de configuration), vous accédez à l'interface utilisateur de configuration des paramètres, où vous pouvez modifier les paramètres de TeraStation. Le nom d'utilisateur et le mot de passe par défaut sont « admin » et « password », respectivement, jusqu'à ce que vous les modifiiez. Consultez le manuel d’utilisation pour en savoir plus sur le Buffalo NAS Navigator et l'interface de configuration des paramètres. Vous pouvez également accéder à vos dossiers et données sur la TeraStation via le lecteur « T ». Lors de son exécution, le programme d'installation a ajouté le dossier principal Share (Partager) de la TeraStation au dossier Poste de travail en tant que lecteur « T ». Utilisez ce disque dur virtuel comme tout autre disque dur sur votre ordinateur.Vous pouvez ajouter d'autres dossiers de partage et unités de lecteur à votre TeraStation et à votre PC. Pour plus d'informations, reportez-vous au manuel d'utilisation.

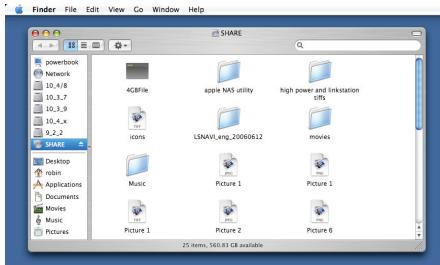

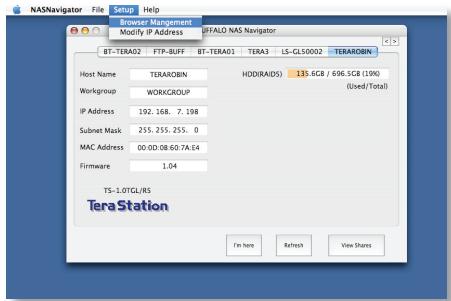

Utiliser votre TeraStation avec un Mac Une fois le logiciel TeraNavigator installé, deux nouvelles icônes apparaissent sur le bureau de votre Mac. Le dossier principal, Share (Partager), constitue l'endroit où vous pouvez stocker des fichiers et des sous-dossiers. NAS Navigator (Navigateur NAS) est l'utilitaire client de TeraStation. Cliquez sur NAS Navigator (Navigateur NAS) pour ouvrir l'utilitaire client de TeraStation. Vous pouvez ainsi facilement consulter les informations relatives au système de vos TeraStations. Si vous cliquez sur Setup (Installation) et que vous choisissez Browser Management (Gestion de navigation), vous accédez à l'interface utilisateur de configuration des paramètres, où vous pouvez modifier les paramètres de TeraStation. Le nom utilisateur et le mot de passe par défaut sont « admin » et « password », respectivement, jusqu'à ce que vous les modifiiez. Consultez le manuel d’utilisation pour en savoir plus sur le Buffalo NAS Navigator et l'interface de configuration des paramètres. Cliquez sur Share (Partager) pour ouvrir le dossier principal sur la TeraStation.Vous pouvez ajouter des dossiers de partage supplémentaires à votre TeraStation. Pour en savoir plus, consultez votre manuel d'utilisation. Langue du microprogramme - L'anglais est la langue par défaut de l'interface Web. Vous pouvez modifier ce paramètre sur les PC et sur les Mac en sélectionnant l'écran de base et en choisissant une autre langue dans le menu déroulant Display Language (Langue d'affichage).Vous devrez également sélectionner la langue du client Windows. Cliquez sur Apply (Appliquer) pour appliquer vos modifications. Si vous souhaitez voir vos modifications, vous devez fermer la session, puis la rouvrir. 28

Spécifications techniques Normes LAN :

IEEE 802.3u 100BASE‑TX; IEEE 802.3 10BASE‑T Transmission :

1000BASE‑T : 8B1Q4, PAM5 ; 100BASE‑TX : 4B5B MLT‑3, MLT‑3 ; 10BASE‑T Codage Manchester

CSMA/CD Interface multimédia :

USB 2.0 Haut débit (HS) Fonctionnement à plein régime (FS) Faible débit (LS)

Connecteur USB A (2)

Vitesse de transmission des données : 480 Mbits/s maximum (mode HS) 12 Mbits/s (mode FS) Courant électrique :

220‑240V A/C Consommation :

Température de fonctionnement :

5-35 °C ; 20-80 % d'humidité (sans condensation)

Assistance technique Buffalo Technology propose une assistance technique gratuite.Vous trouverez les informations de contact à la fin de ce guide de démarrage rapide.Vous pouvez également visiter le site Web : http://www.buffalo-technology.com.

Réglementation FCC Ce dispositif est conforme à l'alinéa 15 de la réglementation FCC. Son utilisation est soumise aux conditions suivantes : ce dispositif (1) ne doit pas provoquer d'interférences nuisibles et (2) doit supporter toute interférence extérieure, pouvant notamment entraîner un fonctionnement imprévu.

Avertissement concernant la marque CE Ce produit est un produit de classe B. Dans un environnement résidentiel, ce produit peut être source de perturbations radioélectriques, auquel cas l'utilisateur peut être amené à prendre les mesures adéquates.

Protection de l'environnement • La production de l'équipement que vous avez acheté a nécessité l'extraction et l'utilisation de ressources naturelles. • L'équipement peut contenir des matières dangereuses susceptibles d'avoir un impact sur la santé et l'environnement. • Afin d'éviter la diffusion de ces matières dans notre environnement et de réduire l'exploitation des ressources naturelles, nous vous encourageons à utiliser les systèmes de récupération appropriés. • Ces systèmes réutiliseront ou recycleront de manière saine la plupart des composants de votre équipement périmé. • Le symbole représentant une poubelle sur roues barrée d'une croix vous invite à utiliser ces systèmes.

• Pour en savoir plus sur les systèmes de collecte, de réutilisation et de recyclage, veuillez contacter votre administration locale ou régionale chargée de la gestion des déchets.
