LS-WTGL-R1 - NAS BUFFALO - Kostenlose Bedienungsanleitung

Produkttyp	NAS (Network Attached Storage)
Marke	Buffalo
Modell	LS-WTGL-R1
Netzwerkschnittstelle	Gigabit Ethernet (10/100/1000 Mbit/s)
Festplatten	2 x SATA (nicht enthalten)
USB-Anschluss	USB 2.0/1.1
Unterstützte Protokolle	TCP/IP, SMB, FTP, HTTP, NTP
Stromversorgung	Intern, 100-240 V AC, 50/60 Hz
Stromverbrauch	~32 W
Abmessungen (B x T x H)	100 x 163 x 225 mm
Gewicht	2,8 kg
Betriebstemperatur	0-35 °C
Betriebsfeuchtigkeit	20-80 % (nicht kondensierend)
Systemkompatibilität	Windows 2000, XP, Vista ; Mac OS 10.3+
Hauptfunktionen	Netzwerksicherung, Dateifreigabe, Media-Server, Fernverwaltung
Lieferumfang	LinkStation Pro Duo, Ethernet-Kabel, Netzkabel, LinkNavigator CD-ROM, Kurzanleitung, Garantiekarte
Sicherheit	Benutzer- und Freigabeverwaltung
Pflege und Reinigung	An einem trockenen, gut belüfteten Ort aufbewahren; mit einem weichen Tuch reinigen

Häufig gestellte Fragen - LS-WTGL-R1 BUFFALO

Wie installiere ich meinen Buffalo LS-WTGL-R1?

Legen Sie die LinkNavigator CD-ROM in Ihren Computer ein und folgen Sie dem Installationsassistenten. Wenn das Programm nicht automatisch startet, führen Sie setup.exe (Windows) aus oder klicken Sie auf das LinkNavigator-Symbol (Mac). Die Option Easy Setup führt Sie Schritt für Schritt. Nach Abschluss erscheinen die Symbole Shortcut for LinkStation und Buffalo NAS Navigator auf dem Desktop.

Wie greife ich auf die Dateien meiner LinkStation zu?

Unter Windows doppelklicken Sie auf die Verknüpfung LinkStation auf dem Desktop. Der Ordner Share enthält Ihre Dateien. Unter Mac verwenden Sie Connect to Server im Finder mit der IP-Adresse Ihrer LinkStation (z.B. smb://192.168.x.x).

Welche Dateifreigabeprotokolle werden unterstützt?

Der Buffalo LS-WTGL-R1 unterstützt die Protokolle SMB (Windows-Freigabe), FTP (Dateiübertragung) und HTTP (Verwaltung über Browser). Es verwendet auch NTP für die Netzwerksynchronisation.

Wie setze ich das Administrator-Passwort zurück?

Standardmäßig ist der Benutzername admin und das Passwort password. Um es zu ändern, öffnen Sie NAS Navigator, klicken Sie auf Setup und dann auf Configuration Settings. Wenn Sie Ihr Passwort vergessen haben, müssen Sie einen Hardware-Reset durchführen (siehe Handbuch).

Kann ich Festplatten unterschiedlicher Kapazität verwenden?

Ja, Sie können zwei SATA-Festplatten unterschiedlicher Kapazität verwenden. Wenn Sie jedoch ein RAID-Volume (Spiegelung) konfigurieren, wird das Volume auf die Kapazität der kleineren Festplatte begrenzt.

Wie konfiguriere ich einen FTP-Zugang?

Rufen Sie die Konfigurationsoberfläche über NAS Navigator oder durch Eingabe der IP-Adresse Ihrer LinkStation in einem Browser auf. Gehen Sie zu den Dienste-Einstellungen und aktivieren Sie FTP. Sie können die berechtigten Benutzer und freigegebenen Ordner festlegen.

Was tun, wenn mein NAS im Netzwerk nicht erkannt wird?

Überprüfen Sie, ob das Ethernet-Kabel richtig angeschlossen ist und die LEDs am Netzwerkanschluss leuchten. Stellen Sie sicher, dass sich Ihr Computer und das NAS im selben lokalen Netzwerk befinden. Verwenden Sie Buffalo NAS Navigator, um das Gerät zu suchen. Starten Sie das NAS bei Bedarf neu.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von der Buffalo-Website herunter. Öffnen Sie die Konfigurationsoberfläche, gehen Sie zu Administration und dann zu Firmware Update. Wählen Sie die heruntergeladene Datei aus und folgen Sie den Anweisungen. Unterbrechen Sie während des Updates nicht die Stromversorgung.

Wie hoch ist der Stromverbrauch?

Der typische Stromverbrauch beträgt etwa 32 W. Das Netzteil ist intern und arbeitet mit einer Spannung von 100-240 V AC, 50/60 Hz.

Wie kontaktiere ich den technischen Support?

Buffalo Technology bietet technischen Support in mehreren Sprachen. Besuchen Sie die Website http://www.buffalo-technology.com/contact für Öffnungszeiten und Telefonnummern. Sie können auch eine E-Mail an [e-mail] senden.

BEDIENUNGSANLEITUNG LS-WTGL-R1 BUFFALO

Vielen Dank, dass Sie sich für die Buffalo LinkStation entschieden haben.

Der Packungsinhalt umfasst:

• LinkStation Pro Duo
• Ethernet-Kabel
• Netzkabel
• LinkNavigator-Installations-CD
• Handbuch für die Schnellinstallation
• Garantiekarte

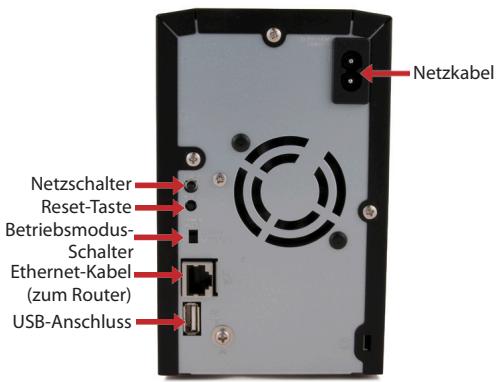

Elementa auf der Rückseite

1

Abb.1

Hinweis: Lassen Sie den Betriebsmodus-Schalter bis zum Abschluss der Installation in der Stellung Manuell.

Legen Sie die LinkNavigator-CD in das CD-ROM-Laufwerk des Computers ein. Falls die Installation nicht automatisch gestartet wird, können Sie sie manuell starten. Klichen Sie hierfür auf Start und anschließend auf Ausführren. Wenn das Dialogfeld „Ausführren“ eingeblendet wird, geben Sie d : setup.exe ein (_,d" steht für den Laufwerksbuchstaben Ihrches CD-ROM-Laufwerks). Klichen Sie auf OK, um die Installation fortzusetzen (Abb. 2).

Abb.2

Klichen Sie auf Begin Installation (Installation beginnen) (Abb. 3), und während sie die Option Easy Setup (Einfache Installation) (Abb. 4). Der Assistant führt Sie daraufhin durch die Installation.

Abb.3

Abb.4

Klicken Sie auf die Schaltfläche Complete (Fertig stellen), um die Installation der LinkStation abzuschlieben (Abb. 5).

Abb.5

Falls Sie die Software auf einem Mac installmenten, öffnen Sie die CD, und klichen auf das Symbol LinkNavigator, um mit der Installation zu beginnen (Abb. 6).

Abb.6

Der Assistant wird gestartet (Abb. 7) und führt Sie durch die Installation.

Abb.7

Klicken Sie auf die Schaltfläche Complete (Fertig stellen), um die Installation der LinkStation abzuschlieben (Abb. 8).

Abb.8

Herzlichen Glückwunsch! Die LinkStation ist betriebsbereit. Weitere Hilfe und Konfigurationsoptionen finden Sie im LinkStation User Manual (LinkStation-Benutzerhandbuch) auf der LinkStation-CD.

Falls Sie einen Windows-PC benutzten, werden auf dem Desktop zwei neue Symbole angezeigt: Shortcut for LinkStation (Verknüpfung zur LinkStation) und Buffalo NAS Navigator (Abb. 9).

Abb.9

Die Verknüpfung „LinkStation“ führt Sie direkt zu den Ordnern auf der LinkStation. Share (Gemeinsamer Ordner) ist der Hauptordner, in dem Sie Dateien und Ordner abeigen konnen. Info (Info) enthalt eine Kopie des Benutzerhandbuchs. (Abb. 10)

Abb.10

Wenn Sie auf das Symbol Buffalo NAS Navigator klichen, öffnen Sie das Client-Dienstprogramm der LinkStation (Abb. 11). Auf diese Weise können Sie gaz einfach Systeminformationen der LinkStation(s) einsehen. Wenn Sie auf Setup klichen und anschließlich Configuration Settings (Konfigurationseinstellungen) auswahlen, gelangen Sie zum Bildschirm für die Konfigurationseinstellungen, wo Sie die Einstellungen für die LinkStationändern können. Die Voreinstellung für den Benutzernamen der Bedienoberfläche ist „admin“, das zugehörige Kennwort lautet „password". Weitere Informationen über den Buffalo NAS Navigator und die Bedienoberfläche für Konfigurationseinstellungen finding Sie im Benutzerhandbuch.

Abb. 11

Nachdem Sie die LinkNavigator-Software installiert haben, finden Sie auf dem Desktop und im Dock des Mac zwei neue Symbole. Die Datei LS-ProDuoSettings.txt enthalt die IP-Adresse der LinkStation. NAS Navigator ist das Client-Dienstprogramm der LinkStation (Abb. 12).

Abb.12

Wenn Sie auf das Symbol NAS Navigator klichen, wird das Client-Dienstprogramm der LinkStation geöffnet (Abb. 13). Auf diese Weise können Sie ganz einfach Systeminformationen für die LinkStation(s) einsehen und die Einstellungen ändern. Weitere Informationen über den Buffalo NAS Navigator finden Sie im Benutzerhandbuch.

Abb.13

Mithilfe der Informationen aus der Datei LS-ProDuoSettings.txt (Abb. 14) konnen Sie alle Computer in Ihrem lokalen Netzwerk ganz einfach mit der LinkStation verbinden.

Abb.14

Klicken Sie im Finder auf Go (Gehe zu), und wollen Sie Connect to Server (Mit Server verbinden). Geben Sie in das Eingabefeld für die Serveradresse die IP-Adresse der LinkStation in folgender Form ein: smb://ipaddress("ipaddress" steht hier für die IP-Adresse ihrer LinkStation). Klicken Sie anschließend auf Connect (Verbinden). (Abb. 15) Die IP-Adresse der LinkStation finden Sie in der Datei LS-ProDuoSettings.txt auf Ihr Desktop.

Abb.15

Wahlen Sie, "Guest" (Gast), und klichen Sie anschließlich auf „Connect“ (Verbinden). Hinweis: Wenn Sie auf der LinkStation Freigaben eingerichtet haben, wahren Sie Registered User (Registrarierter Benutzer), und geben Sie ihre Zugangsdaten ein. (Abb. 16)

Abb.16

Wahlen Sie aus der Ordnerliste auf der LinkStation den Ordner Share (Gemeinsamer Ordner) (Abb. 17).

Abb.17

Der Ordner Share (Gemeinsamer Ordner) wird geöffnet. Ein Link dazu erscheint auf ihrem Desktop (siehe Abbildung).

Datum	Verzinsung
Datum	10/100/1000 Mbit/s
Festplatten:	(2) SATA
Hauptanschluss:	RJ-45 (Ethernet)
USB-Schnittstelle:	USB 2.0/1.1
Unterstützte Protokolle:	TCP/IP
	SMB, FTP (Gemeinsame Dateinutzung)
	HTTP (Verwaltung)
	NTP (Zeitsynchronisation)
Stromversorgung:	Intern, 100–240 V, 50/60 Hz
Unterstützte Betriebssysteme:	Windows® 2000/XP/Vista™
	Mac OS 10.3 oder higher
Stromverbrauch:	~32 W
Abmessungen:	100 × 163 × 225 mm
Gewicht:	2,8 kg
Umgebungstemperatur bei Betrieb:
	0–35°C, relative Luftfeuchte
	20–80 % (nicht kondensierend)

CE-Warning

Dies ist ein Produkt der Klasse B. Im Wohnbereich kann diese Produkte Funktionstörungen verursachen, die vom Benutzer durch entsprechende Maßnahmen zu beseitigen sind.

• Für die Herstellung des von Ihnengekauften Produkts wurden natürliche Ressourcen verwendet.
• Das Produkt kann gefährliche Substanzen enthalten, die sich schädlich auf Gesundheit und Umwelt auswirken können.
• Um die Umweltbelastung durch diese Substanzen und den Verbrauch natürlicher Ressourcen zu verringn, fordern wir Sie dazu auf, die entsprechenden Rücknahmesysteme zu nutzen.
• Durch Nutzung eines Rücknahmesystems werden die meisten Materialien Ihr ausgesonderten Geräte aufbereitet oder wieder verwendet.
• Das Symbol mit der durchgestruchenen Mülltonne fordert Sie dazu auf, ein solches System zu nutzen.

• Sollen Tie mehr Informationen über Sammel-, Wiederverwendungs- und Wiederaufbereitungssysteme besteht, wenden Sie sich an die regionalen Abfallzweckverbande.

Kontaktdaten

Adresse:

Technischer Support:

Buffalo Technology bietet technischen

Support in den Sprachen Deutsch, Englisch,

Französch, Italienisch und Spanish.

Unsere Geschäftszeiten und wichtige

TelefonnummernfindenSieunter:

http://www.buffalo-technology.com/contact
