BEDIENUNGSANLEITUNG LS-WSGL BUFFALO

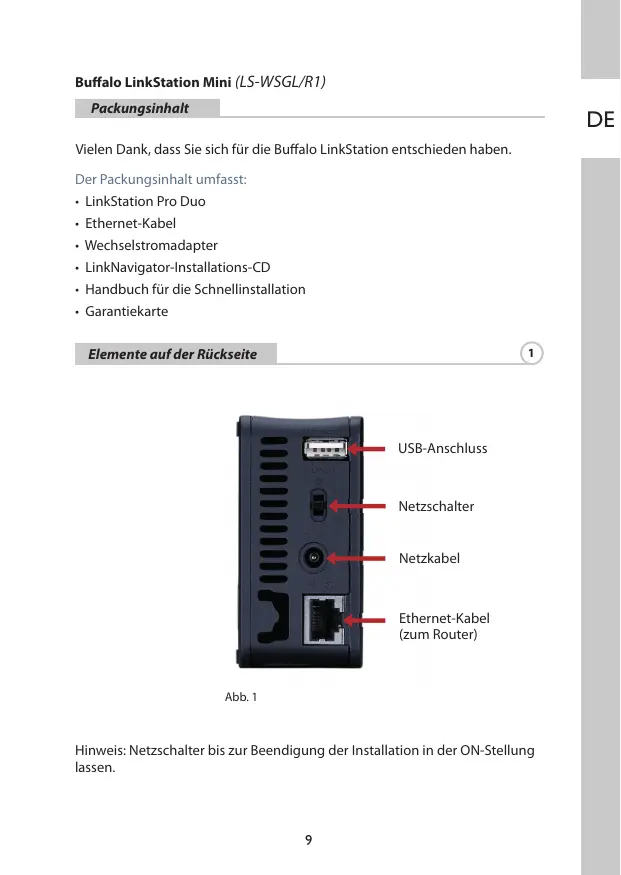

Vielen Dank, dass Sie sich für die Buffalo LinkStation entschieden haben.

Der Packungsinhalt umfasst:

• LinkStation Pro Duo
• Ethernet-Kabel
• Wechselstromadapter
• LinkNavigator-Installations-CD
• Handbuch für die Schnellinstallation
• Garantiekarte

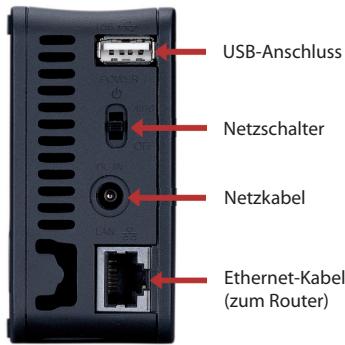

Elementa auf der Rückseite

1

Abb.1

Hinweis: Netzschalter bis zur Beendigung der Installation in der ON-Stellung halten.

Legen Sie die LinkNavigator-CD in das CD-ROM-Laufwerk des Computers ein. Falls die Installation nicht automatisch gestartet wird, können Sie die manuell starten. Klichen Sie hierfür auf Start und anschließend auf Ausführren. Wenn das Dialogfeld „Ausführren“ eingeblendet wird, geben Sie d : setup.exe ein (_,d" steht für den Laufwerksbuchstaben Ihrches CD-ROM-Laufwerks). Klichen Sie auf OK, um die Installation fortzusetzen (Abb. 2).

Abb.2

Klichen Sie auf Begin Installation (Installation beginnen) (Abb. 3), und während Sie die Option Easy Setup (Einfache Installation) (Abb. 4). Der Assistant führt Sie daraufhin durch die Installation.

Abb.3

Abb.4

Klichen Sie auf die Schaltfläche Complete (Fertig stellen), um die Installation der LinkStation abzuschlieben (Abb. 5).

Abb.5

Falls Sie die Software auf einem Mac installmenten, öffnen Sie die CD, und klichen auf das Symbol LinkNavigator, um mit der Installation zu beginnen (Abb. 6).

Abb.6

Der Assistant wird gestartet (Abb. 7) und führt Sie durch die Installation.

Abb.7

Klicken Sie auf die Schaltfläche Complete (Fertig stellen), um die Installation der LinkStation abzuschlieben (Abb. 8).

Abb.8

Herzlichen Glückwunsch! Die LinkStation ist betriebsbereit. Weitere Hilfe und Konfigurationsoptionen finden Sie im LinkStation User Manual (LinkStation-Benutzerhandbuch) auf der LinkStation-CD.

Falls Sie einen Windows-PC benutzten, werden auf dem Desktop zwei neue Symbole angezeigt: Shortcut for LinkStation (Verknüpfung zur LinkStation) und Buffalo NAS Navigator (Abb. 9).

Abb.9

Die Verknüpfung „LinkStation“ führt Sie direkt zu den Ordnern auf der LinkStation. Share (Gemeinsamer Ordner) ist der Hauptordner, in dem Sie Dateien und Ordner abeigen konnen. Info (Info) enthalt eine Kopie des Benutzerhandbuchs. (Abb. 10)

Abb.10

Wenn Sie auf das Symbol Buffalo NAS Navigator klichen, öffnen Sie das Client-Dienstprogramm der LinkStation (Abb. 11). Auf diese Weise können Sie ganz einfach Systeminformationen der LinkStation(s) einsehen. Wenn Sie mit der rechten Maustaste auf das Symbol der LinkStation klienken und Open Web Admin wahren,kommen Sie zur Konfigurationsoberflüche, in der Sie die Einstellungen der LinkStation ändern können. Die Voreinstellung für den Benutzernamen der Bedienoberfläche ist „admin“, das zugehörige Kennwort lautet „password". Weitere Informationen über den Buffalo NAS Navigator und die Bedienoberflüche für Konfigurationseinstellungen finden Sie im Benutzerhandbuch.

Abb.11

Nachdem Sie die LinkNavigator-Software installiert haben, finden Sie auf dem Desktop und im Dock des Mac zwei neue Symbole. Die Datei LS-WSGL.Settings.txt enthalt die IP-Adresse der LinkStation. NAS Navigator ist das Client-Dienstprogramm der LinkStation (Abb. 12).

Abb.12

Wenn Sie auf das Symbol NAS Navigator klichen, wird das Client-Dienstprogramm der LinkStation geöffnet (Abb. 13). Auf diese Weise können SieNZeinlich Systeminformationen fur die LinkStation(s) einsehen und die Einstellungen andern. Weitere Informationen über den Buffalo NAS Navigator finden Sie im Benutzerhandbuch.

Abb.13

Mithiffe der Informationen aus der Datei LS-WSGLSettings.txt (Abb. 14) können Sie alle Computer in Ihrem lokalen Netzwerk ganz einfach mit der LinkStation verbinden.

Abb.14

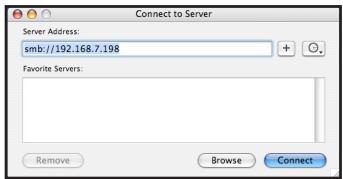

Klicken Sie im Finder auf Go (Gehe zu), und wahlen Sie Connect to Server (Mit Server verbinden). Geben Sie in das Eingabefeld für die Serveradresse die IP-Adresse der LinkStation in folgender Form ein: smb://ipaddress("ipaddress" steht hier für die IP-Adresse ihrer LinkStation). Klicken Sie anschließend auf Connect (Verbinden). (Abb. 15) Die IP-Adresse der LinkStation finds Sie in der Datei LS-WSGLSettings.txt auf Ihr Desktop.

Abb.15

Wahlen Sie, "Guest" (Gast), und klichen Sie anschließlich auf „Connect“ (Verbinden). Hinweis: Wenn Sie auf der LinkStation Freigaben eingerichtet haben, wahlen Sie Registered User (Registrarierter Benutzer), und geben Sie ihre Zugangsdaten ein. (Abb. 16)

Abb.16

Wahlen Sie aus der Ordnerliste auf der LinkStation den Ordner Share (Gemeinsamer Ordner) (Abb. 17).

Abb.17

Der Ordner Share (Gemeinsamer Ordner) wird geöffnet. Ein Link dazu erscheint auf ihrem Desktop (siehe Abbildung).

Datum	Anteil
Datum 1: Datenübertragung:	10/100/1000 Mbit/s
Festplatten:	(2) SATA
Hauptanschluss:	RJ-45 (Ethernet)
USB-Schnittstelle:	USB 2.0/1.1
Unterstützte Protokolle:	TCP/IP
	SMB, FTP (Gemeinsame Dateinutzung)
	HTTP (Verwaltung)
	NTP (Zeitsynchronisation)
Stromversorgung:	100-240 V, 50/60 Hz
Unterstützte Betriebssysteme:	Windows® 2000/XP/Vista™
	Mac OS 10.3.9 oder/higher
Stromverbrauch:	~15 W
Abmessungen:	40 x 82 x 135 mm
Gewicht:	0,5 kg
Umgebungstemperatur bei Betrieb:
	0-35°C, relative Luftfeuchte
	20-80 % (nicht kondensierung)

CE-Warning

Dies ist ein Produkt der Klasse B. Im Wohnbereich kann diese Produkte Funktionstörungen verursachen, die vom Benutzer durch entsprechende Maßnahmen zu beseitigen sind.

• Für die Herstellung des von Ihnengekauften Produkts wurden natürliche Ressourcen verwendet.
• Das Produkt kann gefährliche Substanzen enthalten, die sich schädlich auf Gesundheit und Umwelt auswirken können.
• Um die Umweltbelastung durch diese Substanzen und den Verbrauch natürlicher Ressourcen zu verringn, fordern wir Sie dazu auf, die entsprechenden Rücknahmesysteme zu nutzen.
• Durch Nutzung eines Rücknahmesystems werden die meisten Materialien Ihr ausgesonderten Geräte aufbereitet oder wieder verwendet.
• Das Symbol mit der durchgestruchenen Mülltonne fordert Sie dazu auf, ein solches System zu nutzen.

• Sollen Sie mehr Informationen über Sammel, Wiederverwendungs- und Wiederaufbereitungssysteme besteht, wenden Sie sich an die regionalen Abfallzweckverbände.

Kontaktdaten

Adresse:

Technischer Support:

Buffalo Technology bietet technischen

Support in den Sprachen Deutsch, Englisch,

Französisch, Italienisch und Spanish.

Unsere Geschäftszeiten und wichtige

TelefonnummernfindenSieunter:

http://www.buffalo-technology.com/contact
