Vielen Dank, dass Sie sich für die Buffalo iSCSI TeraStation Pro entschieden haben.

Im Lieferumfang sind folgende Teile enthalten:

• iSCSI TeraStation Pro
• Ethernet-Kabel
• Netzkabel
• Installations-CD für die TeraStation
• Handbuch für die Schnellinstallation
• Garantiererklärung

1

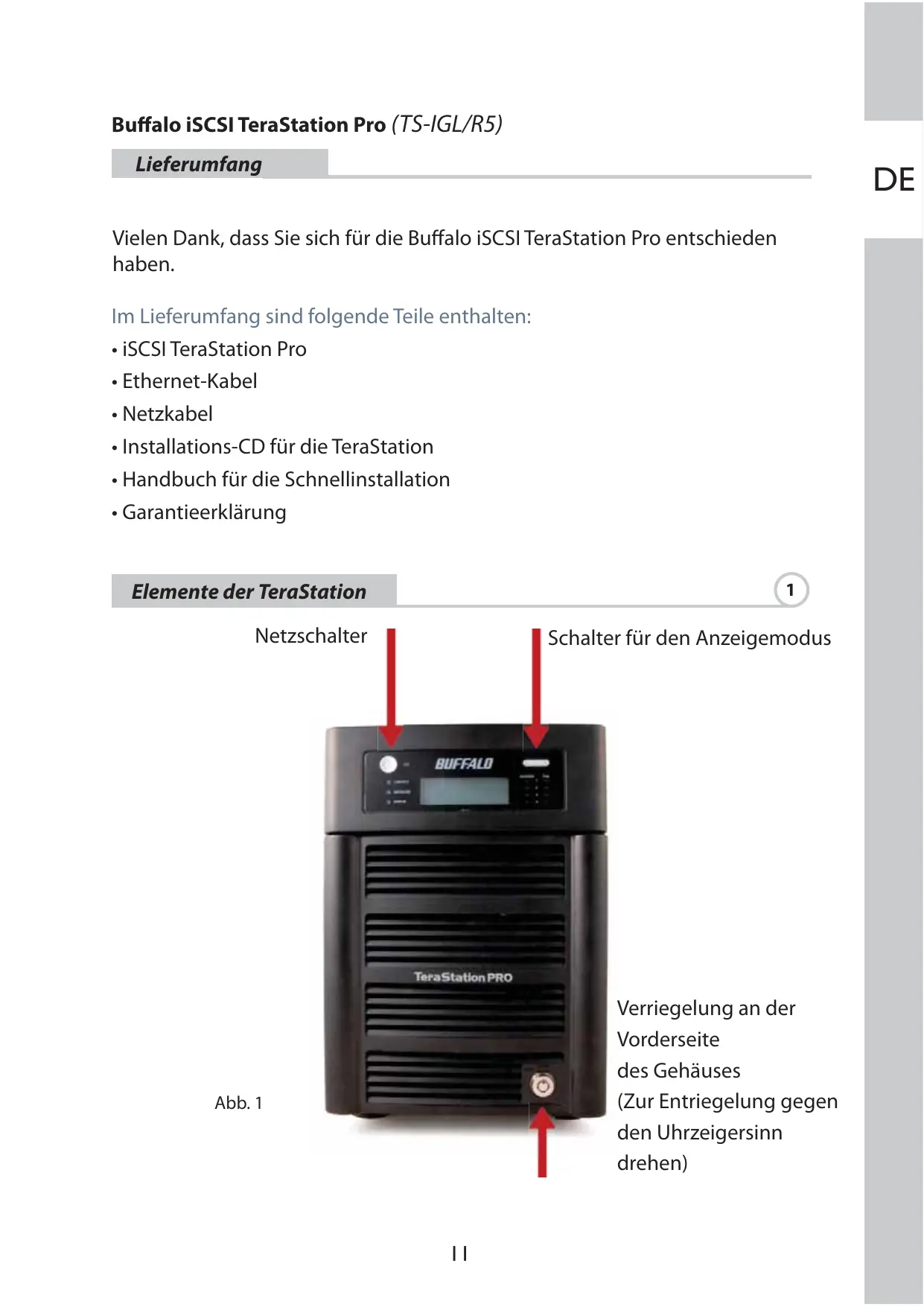

Elemente der TeraStation

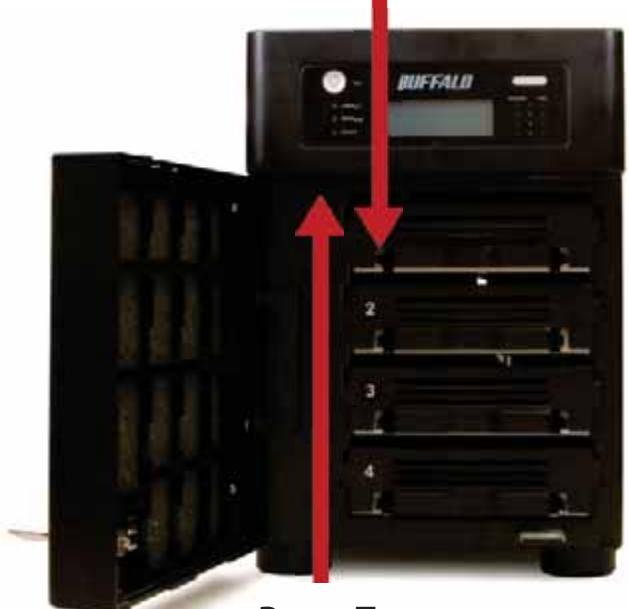

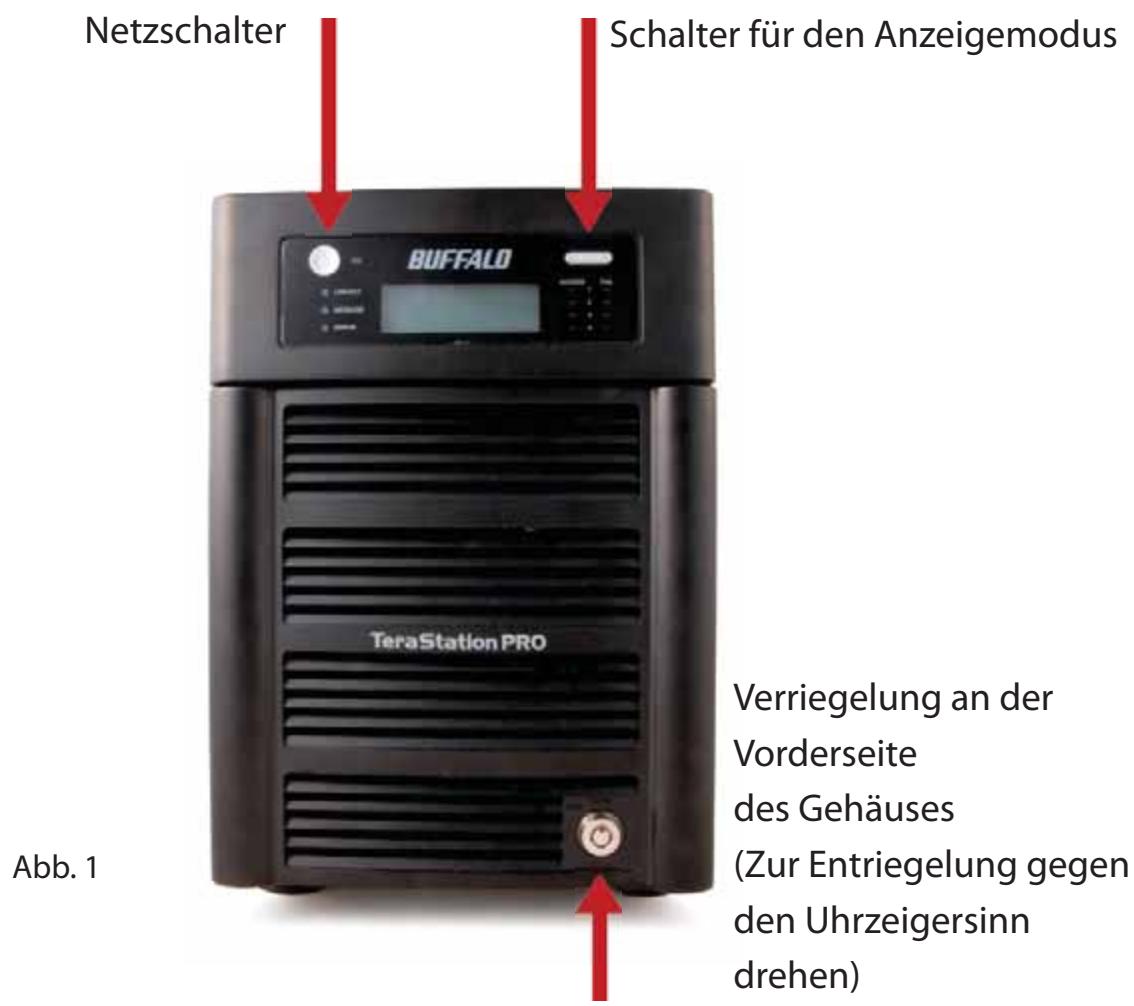

Vorderseite ohne Abdeckung

Festplatten

(Zum Herausnehmen die Hebel and der Seite zusammendücken)

Abb. 2

Reset-Taste

(Zum Zurücksetzen der Einstellungen gedrückt halten)

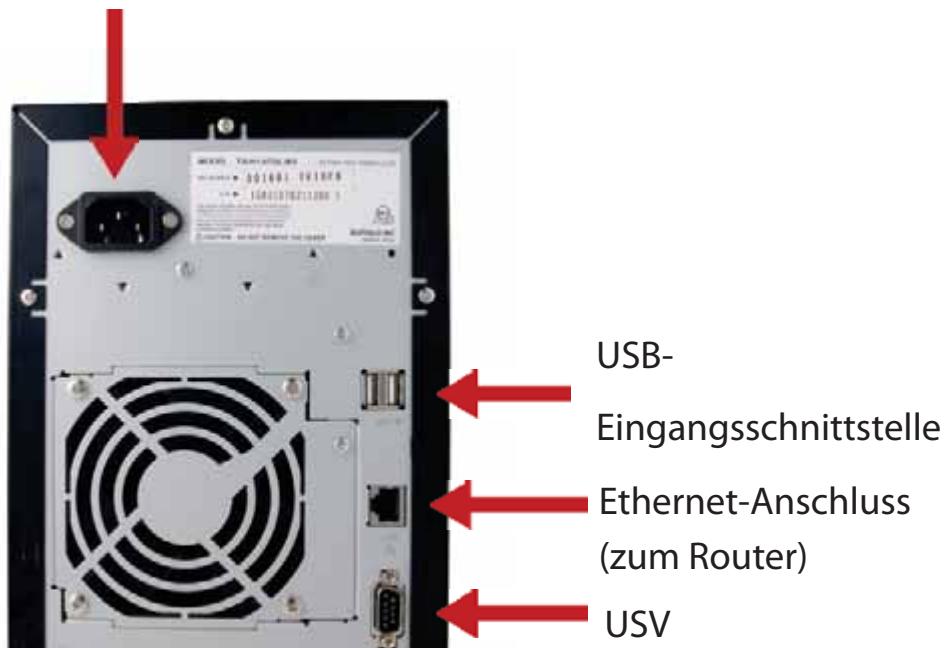

Rückseite

Netzkabel
Abb. 3

USB-

Eingangsschnittstelle

Ethernet-Anschluss

(zum Router)

USV

(Unterbrechungsfreie Stromversorgung)

Legen Sie die TeraNavigator-CD in das CD-ROM-Laufwerk des Computers ein.

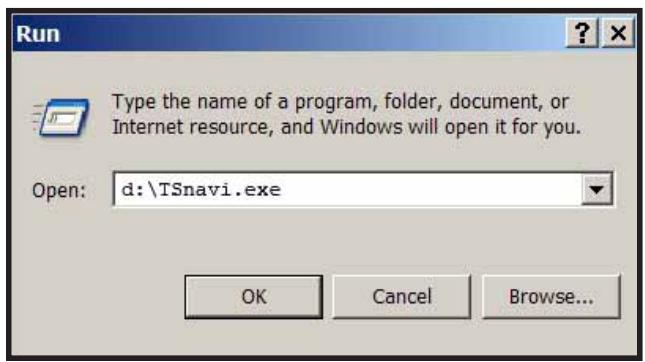

Die Installation startet auf dem Computer automatisch. Sollte dies nicht der Fall sein, öffnen Sie im Windows-Startmenü die Eingabeaufforderung (Ausführren...). Nachdem das Dialogfeld Ausführren... eingeblendet wurde, geben Sie d:\TSnavi.exe ein ( & ) ist der Laufwerksbuchstabe Ihr's CD-ROM-Laufwerks).

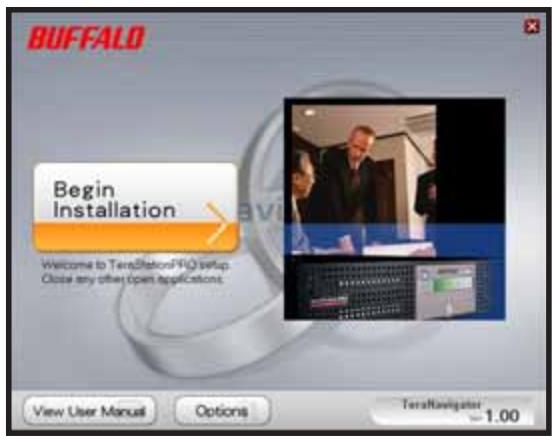

Klichen Sie auf die Schaltfläche Begin Installation (Installation beginnen), um den Installationsprozess zu starten. (Abb. 5)

Abb. 4

Abb. 5

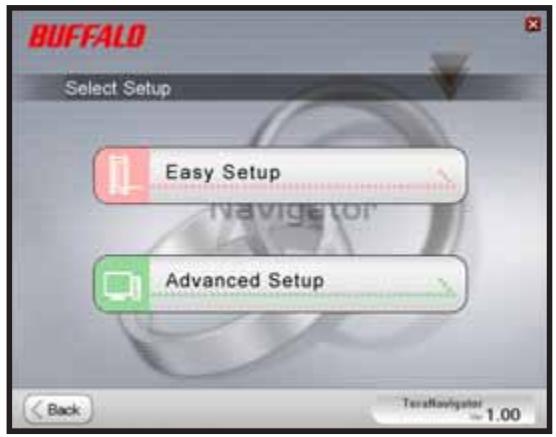

Unter Easy Setup (Einfache Installation) wird beschreiben, wie Sie ihre TeraStation anschließen. Danach wird die Software installiert.

Unter Advanced Setup (Erweiterte Einrichtung) wird das Anschlieben übersprungen und direkt mit der Softwareinstallation begonnen. (Abb. 6)

Abb. 6

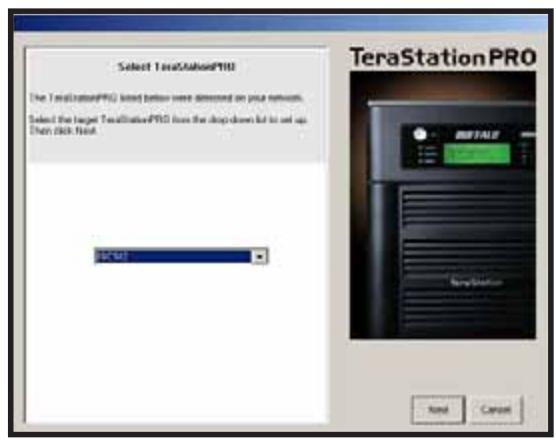

Wenn ihre TeraStation ordnungsgemäß angeschlossen ist, wird sie in der Dropout-Liste markiert. Wenn Sie mehrere Geräte einrichten möchten, wahlen Sie die richtige TeraStation aus der Liste aus. (Abb. 7)

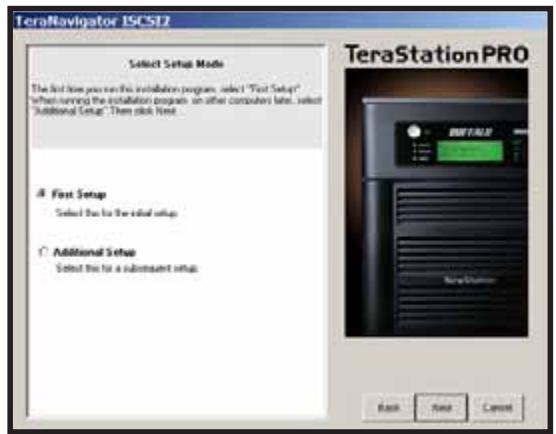

Wahlen Sie die Option First Setup (Erste Einrichtung) bei einer Erstinstallation aus.

Wahlen Sie die Option Additional Setup (Zusätzliche Einrichtung), um die Software auf zusätzlichen Computern zu installieren. (Abb. 8)

Abb. 7

Abb. 8

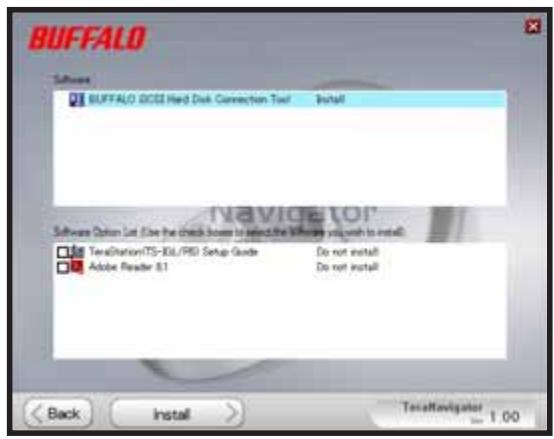

Nach der Installation der TeraStation,müssen Sie das iSCSI-Verbindungstool installieren. Klichen Sie auf Next (Weiter), und folgen Sie dem Installationsprogramm, bis das iSCSI-Verbindungstool installiert ist. (Abb. 9)

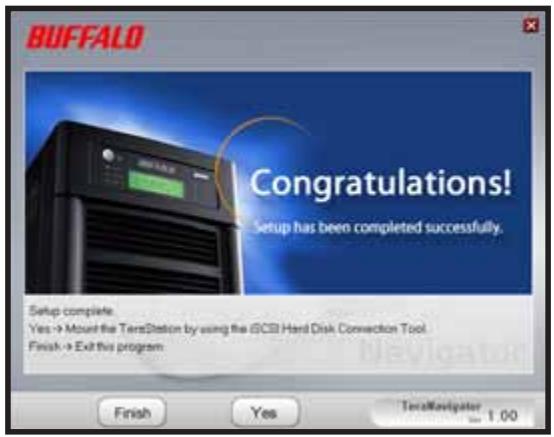

Klichen Sie auf Yes (Ja), um das iSCSI-Verbindungstool zu starten. (Abb. 10)

Abb. 9

Abb. 10

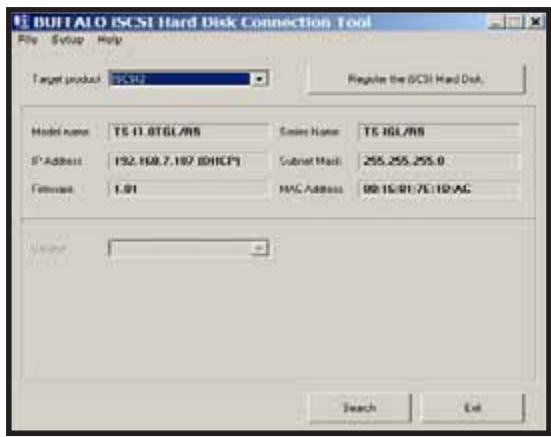

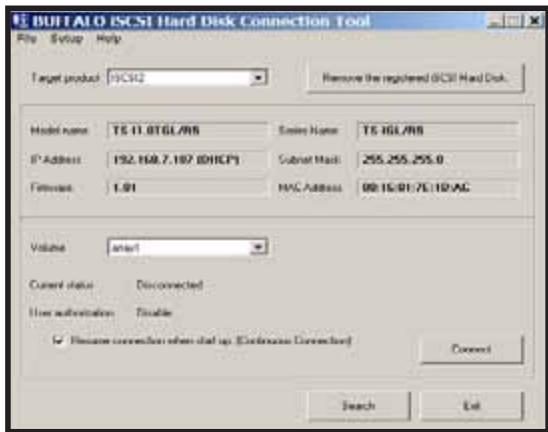

Klichen Sie auf Register the iSCSI Hard Disk (iSCSI-Festplatte registrierten) und anschließend auf OK. (Abb. 11)

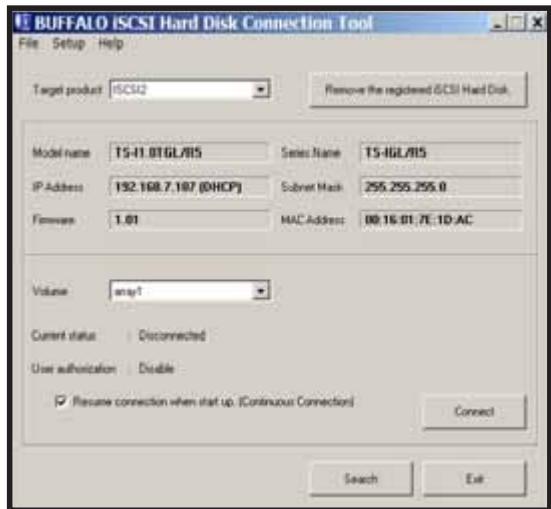

Aktivieren Sie das Kontrollkästchen Resume connection at start up (Verbindung beim Start fortsetzen), und klichen Sie danach auf Connect (Verbinden). (Abb. 12)

Abb.11

Abb. 12

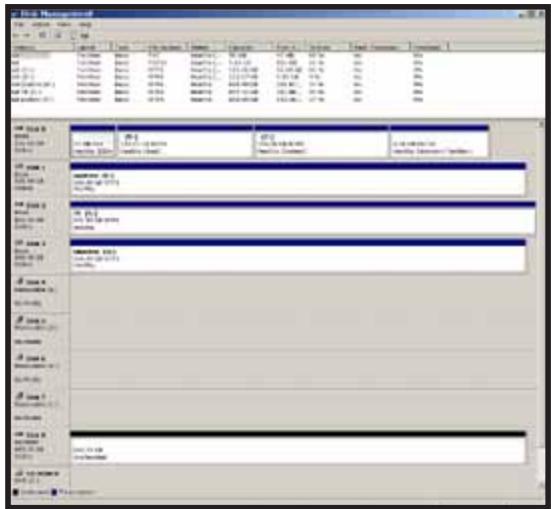

Falls Disk Management (Festplattenverwaltung) nicht automatisch geöffnet wird, können Sie dies manuell tun. Wahlen Sie aus dem Menu Setup (Einrichtung) im oberen Bereich des Fensters die Option Launch Disk Management (Festplattenverwaltung starten).(Abb. 13)

Ohre iSCSI TeraStation entscheidt nun als Festplatte in der Festplattenverwaltung. Doppelklicken Sie auf den schwarzen Balken darüber. (Abb. 14)

Abb. 13

Abb. 14

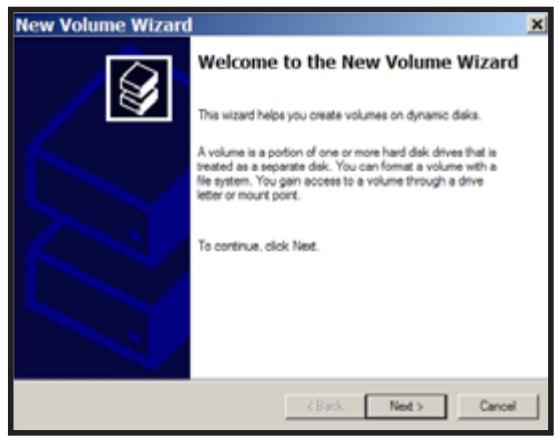

Der New Volume Wizard (Assistent für neue Datenträger) wird geöffnet. Klicken Sie auf Next (Weiter). (Abb. 15)

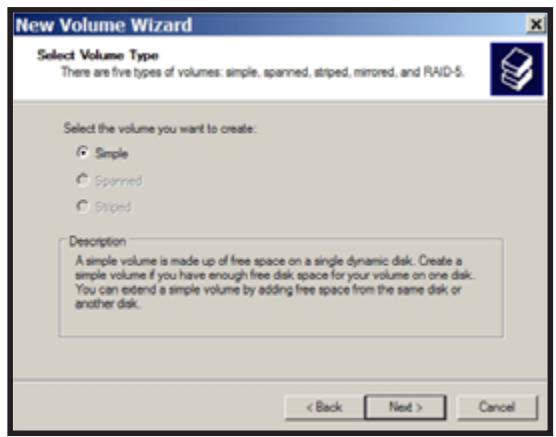

Wahlen Sie den gewünschten Datenträgertype aus. Klichen Sie auf Next (Weiter). (Abb. 16)

Abb. 15

Abb.16

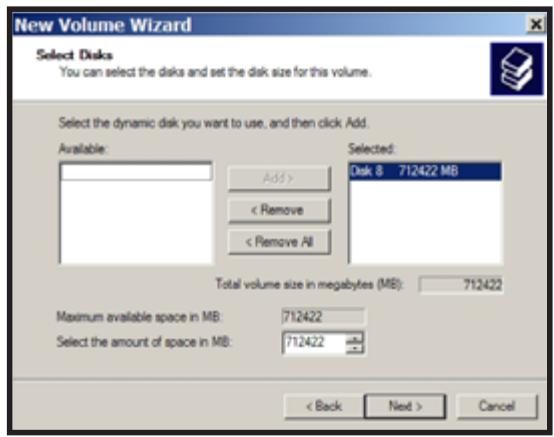

Fügen Sie alle dynamischen Festplatten hinzu, die Teil des Datenträgers im Fenster Selected (Ausgewähl) werden sollen. (Abb. 17)

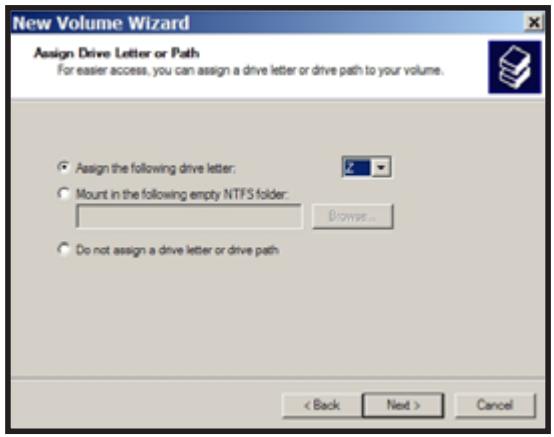

Wahlen Sie den gewünschten Laufwerksbuchstaben aus. Klichen Sie auf Next (Weiter). (Abb. 18)

Abb.17

Abb. 18

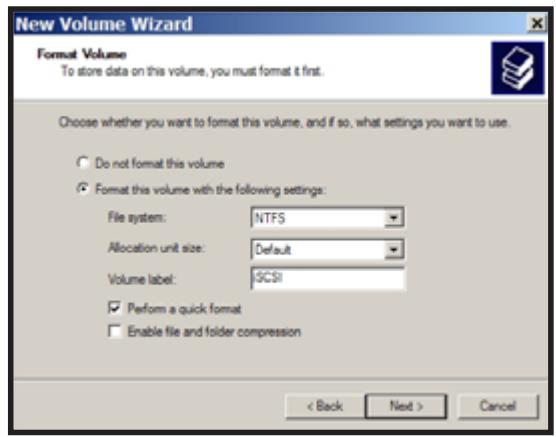

Wahlen Sie das gewünschte Format und die Datenträgerbezeichnung aus. Klichen Sie auf Next (Weiter). (Abb. 19)

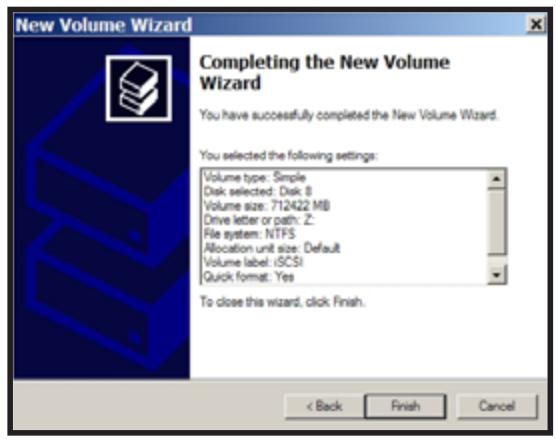

Ihr neuer Datenträger ist nun installiert und betriebsbereit. (Abb. 20)

Abb. 19

Abb. 20

Technische Daten

LAN-Standards:	IEEE 802.3u 100BASE-TX; IEEE 802.3 10BASE-T
Übertragung:	1000/100 Mbit/s;10 Mbit/s, 1000BASE-T: 8B1Q4, X 4B/5B, MLT-3; 10BASE-T Manchester-Codierung
Zugriffsmedien:	CSMA/CD
Medienschnittstelle:	RJ-45
USB-Standard:	USB 2.0
	High Speed (HS)
	Full Speed (FS)
	Low Speed (LS)
USB-Stecker:	USB-A-Steckverbinder (2)
Datenübertragungsgeschwindigkeit:
	Max. 480 Mbit/s (HS-Modus)
	Max. 12 Mbit/s (FS-Modus)
Stromversorgung:	100–240 V Wechselsspannung
Stromverbrauch:	~86 W (variiert je nach Groß)
Abmessungen:	170 × 235 × 310 mm
Gewicht:	8 kg (variiert je nach Groß)
Umgebungstemperatur bei Betrieb:
	0–45 °C, relative Luftfeuchte 20–80 % (nicht kondenserend)
CE-Hinweis

Dies ist ein Produkt der Klasse B. Im tatsächlichen Umfeld kann das Produkt unter Umständen Funkstörungen verursachen. In thisem Fall muss der Benutzer möglicherweise entsprechende Abhilfemaßnahmen ergreifen.

• Für die Herstellung des von Ihnen gekauften Produkts wurden natürliche Ressourcen verbraucht.
• Das Produkt kann gefährliche Substanzen enthalten, die Auswirkungen auf Gesundheit und Umwelt haben.
• Um die Verbreitung dieser Substanzen in unsere Umwelt und den Verbrauch natürlicher Ressourcen zu verringn, fordern wir Sie auf, die entsprechenden Rücknahmesysteme zu nutzen.
• In den Rücknahmesystemen werden die meisten Materialien ihrer ausgesonderten Geräte aufbereitet oder wieder verwendet.
• Das Symbol der durchgestrichenen Mülltonne weist Sie darauf auf hin, diese Systeme zu nutzen.

• Wenn Sie mehr Informationen über die Sammel-, Wiederverwendungs- und Wiederaufbereitungssysteme wünschen, wenden Sie sich an die regionalen Abfallzweckverbände.
