MANUALE UTENTE TS-IGL-R5 BUFFALO

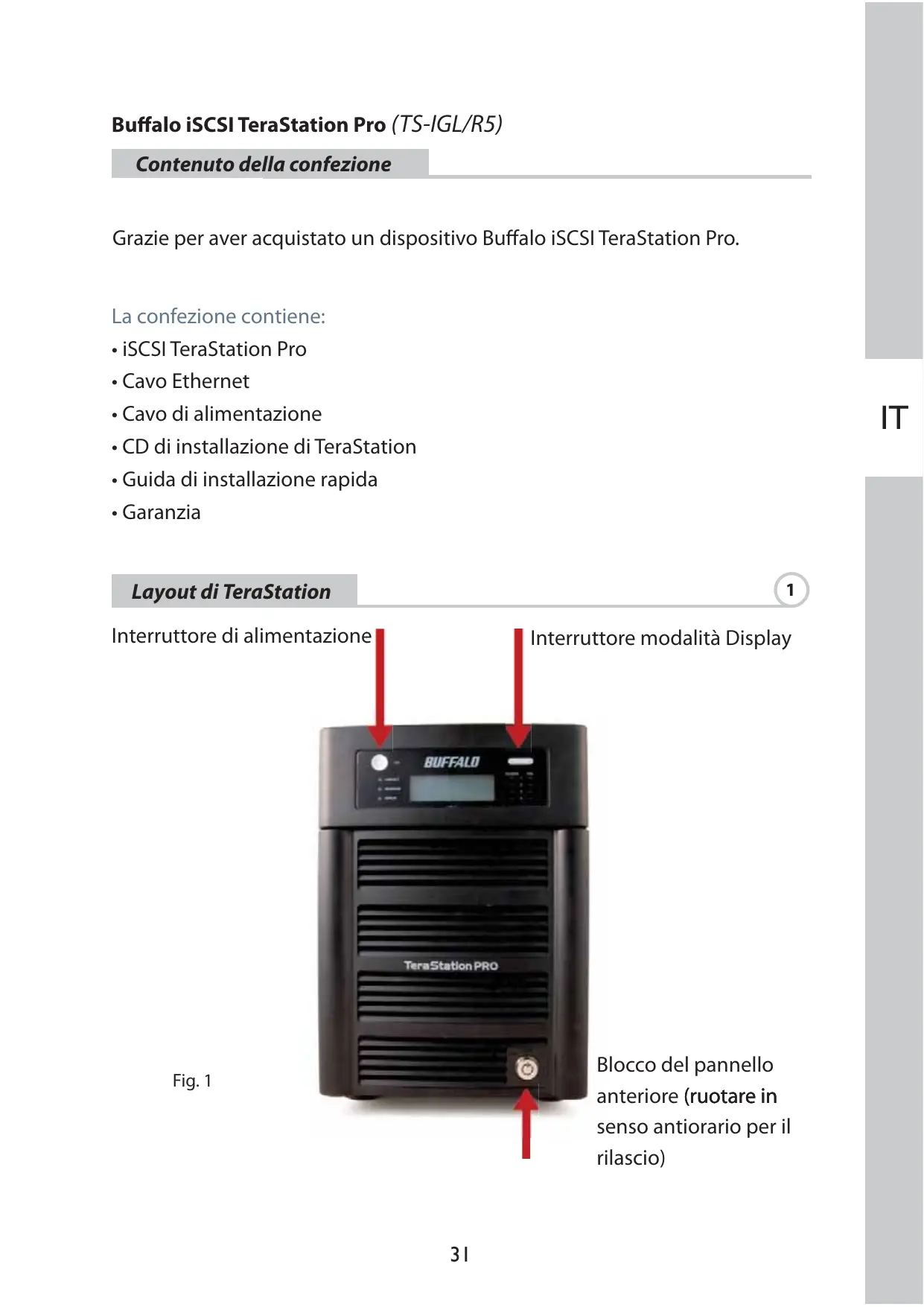

Grazie per aver acquistato un dispositivo Buffalo iSCSI TeraStation Pro.

La confezione contiene:

• iSCSI TeraStation Pro
• Cavo Ethernet
• Cavo di alimentazione
• CD di installmente di TeraStation
• Guida di installmente rapida
• Garanzia

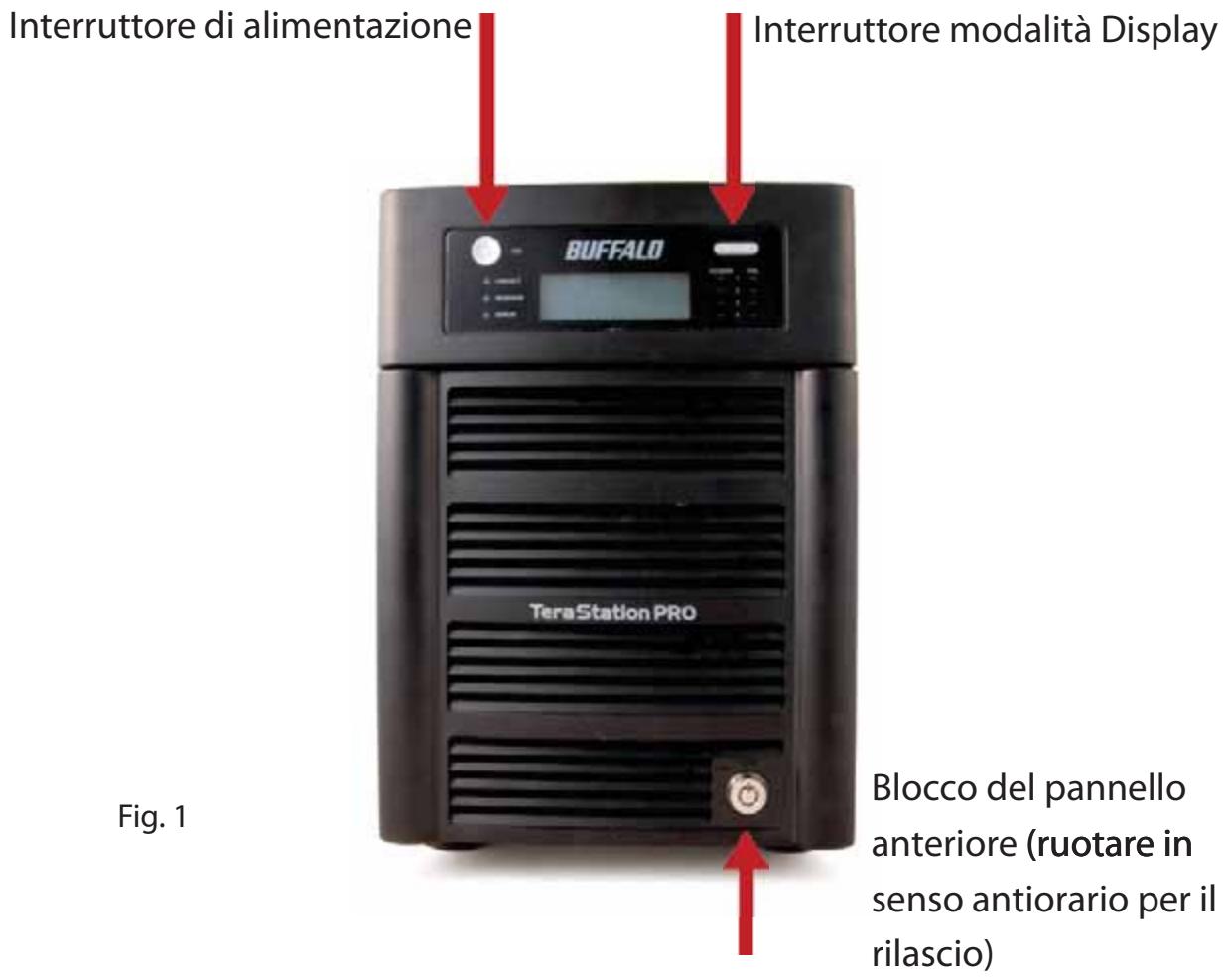

Layout di TeraStation

1

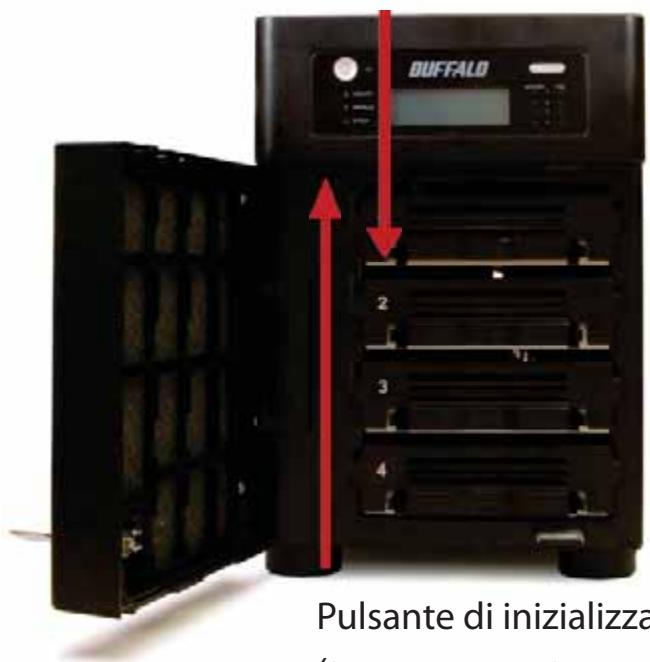

Pannello anteriore rimioso

Dischi rigidi

(stringere le linguette per il rilascio)

Fig. 2

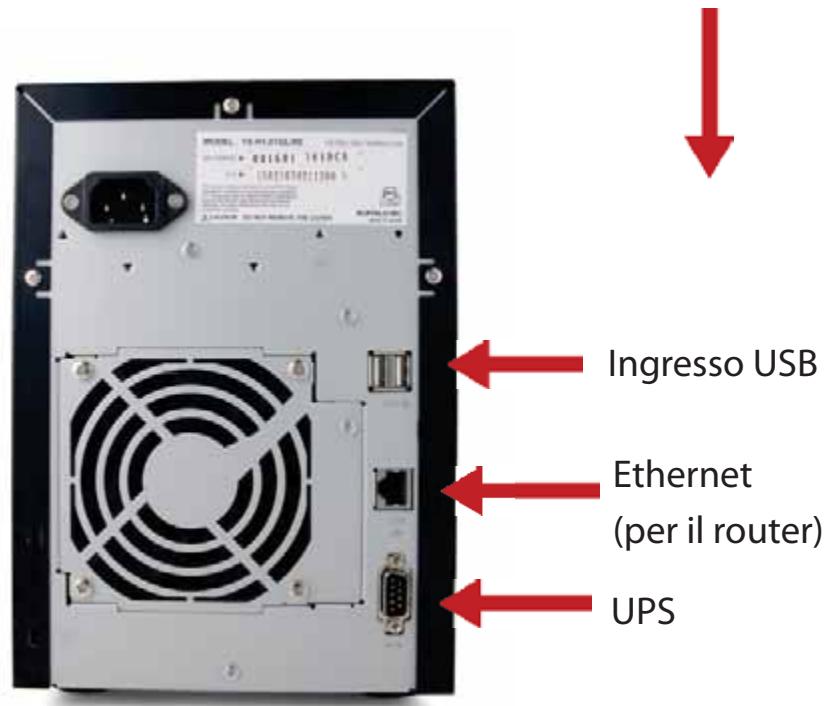

Pannello posteriore

Pulsante di initiazizzazione (tenere premuto per ripristinare tutte le impostazioni)

Cavo di alimentazione

Fig. 3

Inserire il CD TeraNavigator nell'unità CD-ROM del computer.

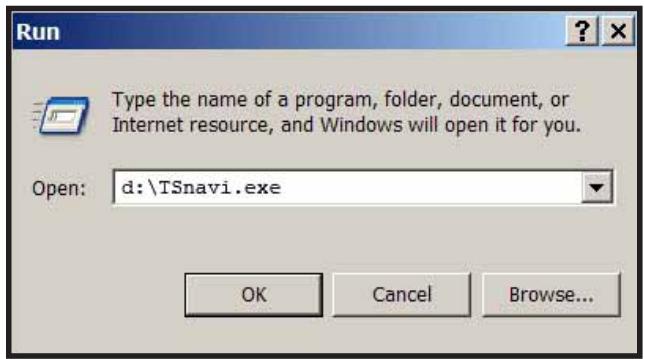

In un PC, la procedura di configurazione viene avviata automaticamente. In caso contrario, avviare manually il file TSnavi.exe premendo Start e selezionando l'opzione Esegui... Nella finestra di dialogo corrispondente, digiture d:\TSnavi.exe (in cui "d" corrisponde all'unità CD-ROM utilizzata). Premere OK per continuare (fig. 4).

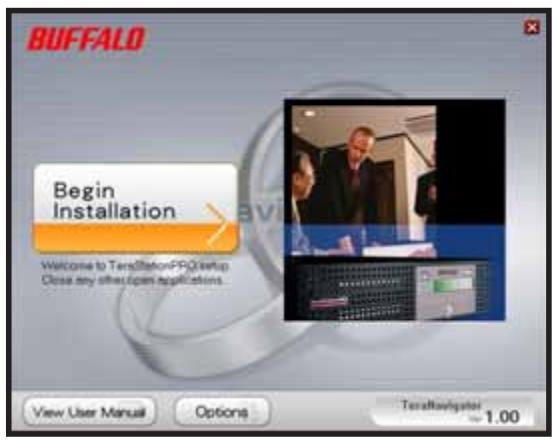

Premere il pulsante Begin Installation (Avvia installmente) per iniziare (fig. 5).

Fig. 4

Fig. 5

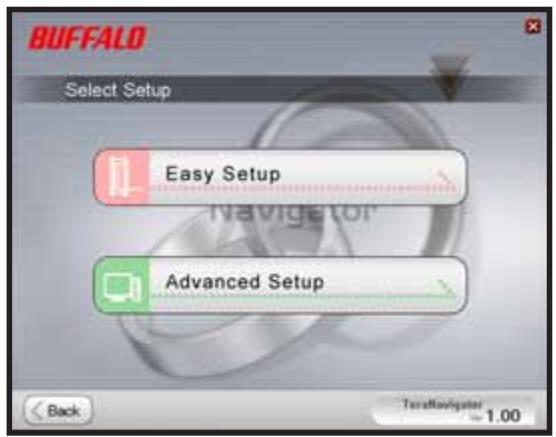

Easy Setup (Impostazione rapida) consente di procedere con la connessione fisica di TeraStation e di installare il software in seguito.

Advanced Setup (Configurazione avanzata) consente di passare direttamente all'installazione del software, ignorando la procedura guidata di connessione (fig. 6).

Fig. 6

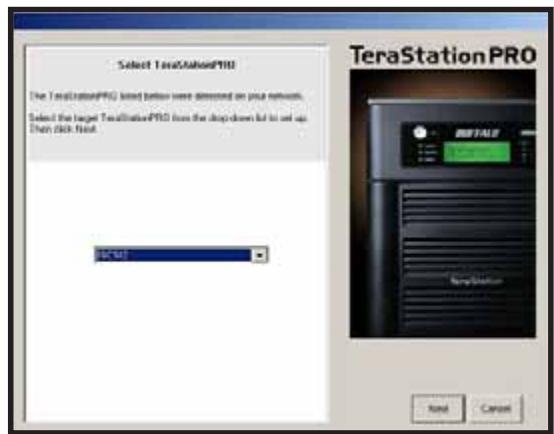

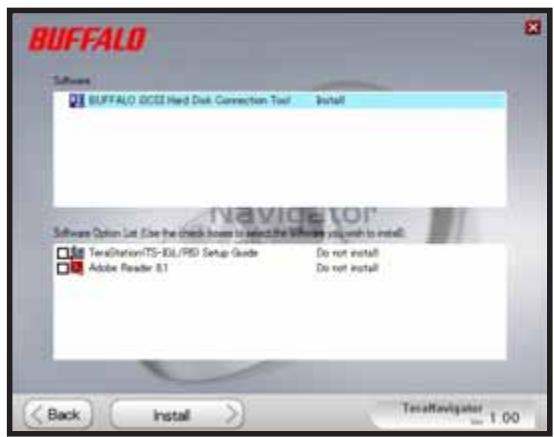

Se connesso correttamente, TeraStationiene evidenziato nell'elenco a discesa. Per configurare più unità, selezionare dall'elenco il dispositivo TeraStation appropriato (fig. 7).

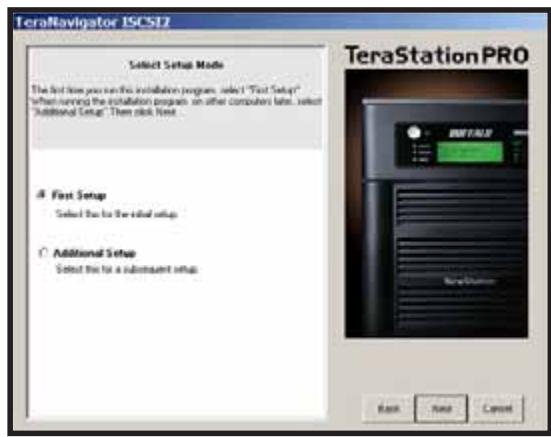

Selezionare l'opzione First Setup (Prima configurazione) per l'infallazione iniziale.

Per installare il software su altri computer, scegliere l'opzione Additional Setup (Ulteriore configurazione) (fig. 8).

Fig. 7

Fig. 8

Dopo l'installazione di TeraStation, è necessario installare lo strumento di connessione iSCSI. Fareblick su Next (Avanti) e seguire la procedura guidata fino al completamento dell'installazione dello strumento di connessione iSCSI (fig. 9).

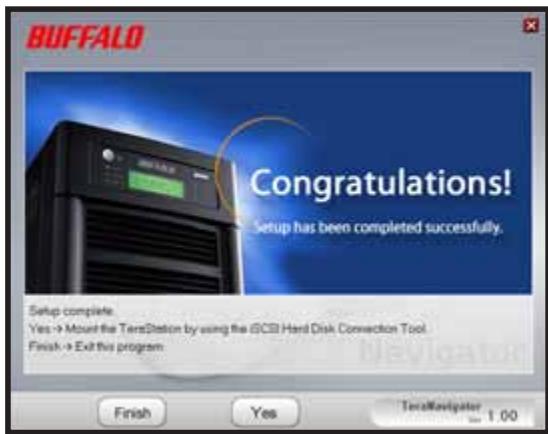

Fare cli s Yes (Si) per avviare lo strumento di connessione iSCSI (fig. 10).

Fig. 9

Fig. 10

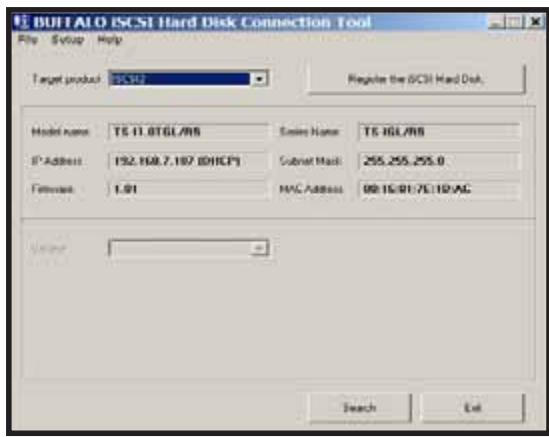

Fare cli cul pulsante Register the iSCSI Hard Disk (Registra disco rigido iSCSI), quindi scegliere OK (fig. 11).

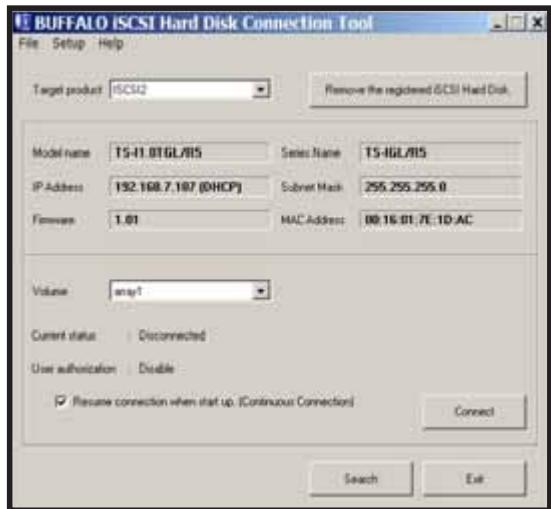

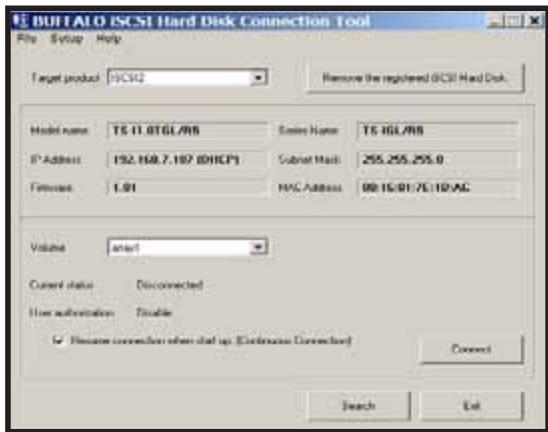

Selezionare l'opzione Resume connection at start up (Riprendi la connessione all'avvio), quando fareblick su Connect (Connetti) (fig. 12).

Fig. 11

Fig. 12

Avviare manualmente l'opzione Gestione disco qualora non venga avviata automaticamente. Dal menu Setup (Configura) nella parte superiore della finestra, selezionare Launch Disk Management (Avvia Gestione disco) (fig. 13).

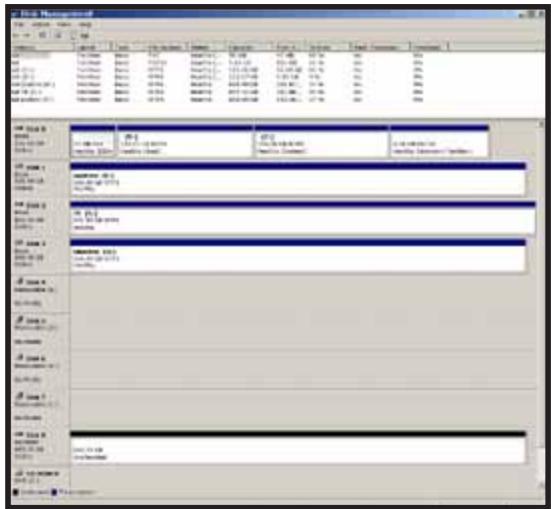

iSCSI TeraStationiene visualizzato come disco rigido in Gestione disco. Fare doppio cli csculla barra di colore nero posta sopra l'opzione (fig. 14).

Fig. 13

Fig. 14

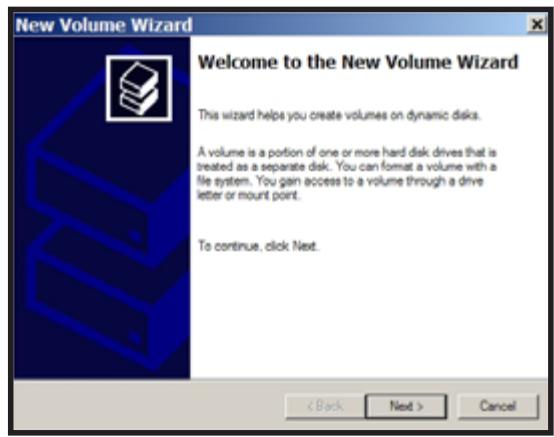

Viene visualizzata la procedura guidata New Volume Wizard (Configurazione guidata nuovo volume). Fare cli c su Next (Avanti) (fig. 15).

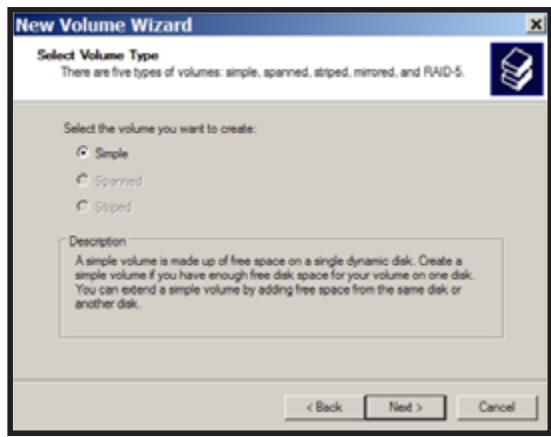

Scegliere il tipo di volume desiderato. Fare cli su Next (Avanti) (fig. 16).

Fig. 15

Fig. 16

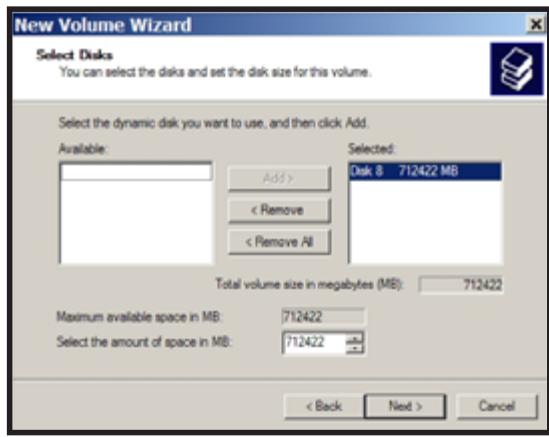

Nella colonna Selected (Selezionati)aggiungere tutti i dischi dinamici che verranno inclusi nel volume (fig. 17).

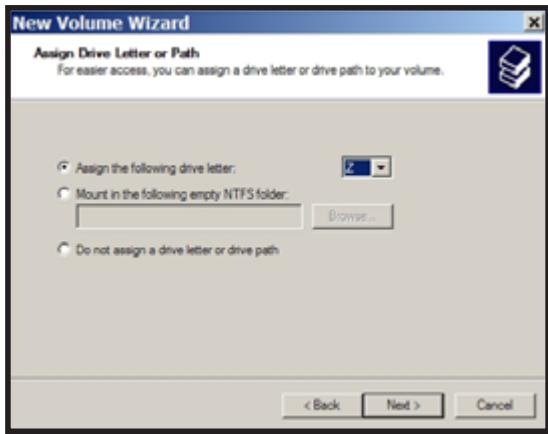

Scegliere la lettera corrispondente all'unità desiderata. Fare cli c su Next (Avanti)(fig. 18).

Fig. 17

Fig. 18

Scegliere il formato e l'etichetta del volume desiderati. Fare cli c su Next (Avanti) (fig. 19).

Standard LAN:	IEEE 802.3u 100BASE-TX; IEEE 802.3 10BASE-T
Trasmissione:	1000/100 Mbps/10 Mbps, 1000BASE-T: 8B1Q4, X 4B/5B, MLT-3; codifica Manchester 10BASE-T
Supporti di accesso:	CSMA/CD
Interfaccia supporto:	RJ-45
Standard USB:	USB 2.0Hi-Speed (HS)Full-Speed (FS)Low-Speed (LS)
Connettor USB:	Connettor USB A (2)
Velocità di trasmissione dati:	Max.: 480 Mbps (modalità HS)Max.: 12 Mbps (modalità FS)
Currente:	100-240 V CA
Consumo:	~86 W (variabile in base alla dimensione)
Dimensioni:	170 x 235 x 310 mm
Peso:	8 Kg (variabile in base alla dimensione)
Temperatura di esercizio:	0-45° C; 20-80% sono condensa

Marchio CE

Questo prodotto appariene alla classe B. In un ambiente domestico, più causare interferenze radio. In tal caso l'utente dovrà adottare le misure adequate.

• L'apparecchio acquistato richiede l'estrazione e l'impiego di risorse naturali per la sua produzione.
  L'apparecchio più contenere sostanze nocive alla salute e all'ambiente.
• Per evitare la dispersione nell'ambiente di queste sostanze e ridurre l'impego di risorse naturali, consigliamo di adoperare il sistema di smaltimento più appropriato.
• I sistemi di smaltimento consentono il riutilizzo o il ricicchio appropriato della maggior parte dei materiali dell'apparecchio.
  Il symbolo barrato del raccoglitore di rifuti invita a utilizzare questi sistemi.

• Per ulteriori informazioni sui sistemi di raccolta, riciclo e riutilizzo, contattare l'ente amministrativo locale e regionale addetto allo smaltimento dei rifiuti.
