Producttype	NAS iSCSI TeraStation Pro
Merk	Buffalo
Model	TS-IGL-R5
Afmetingen (L x H x D)	170 x 235 x 310 mm
Gewicht	8 kg (varieert afhankelijk van de grootte)
Voeding	100-240 V AC, ~86 W
Netwerkstandaarden	IEEE 802.3u 100BASE-TX, IEEE 802.3 10BASE-T
Netwerksnelheid	1000/100/10 Mbit/s
Netwerkinterface	RJ-45
USB-poorten	2 USB A-poorten (USB 2.0)
USB-snelheid	480 Mbit/s (hogesnelheid), 12 Mbit/s (volledige snelheid)
Bedrijfstemperatuur	0-45 °C
Luchtvochtigheid tijdens gebruik	20-80 % zonder condensatie
Inhoud van de verpakking	iSCSI TeraStation Pro-eenheid, Ethernetkabel, voedingskabel, installatie-cd-rom, snelinstallatiegids, garantiekaart
Belangrijkste functies	iSCSI-netwerkopslag, schijfbeheer, aanmaken van volumes
Veiligheid	Init-knop om instellingen te resetten
Onderhoud en reiniging	Reinigen met een droge zachte doek. Gebruik geen oplosmiddelen of schurende producten.
Onderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen. Neem contact op met de technische ondersteuning van Buffalo.
Algemene informatie	Klasse B-product. Houd u aan de recyclinginstructies (symbool van doorgekruiste vuilnisbak).

Veelgestelde vragen - TS-IGL-R5 BUFFALO

Hoe installeer ik de TeraNavigator-software?

Plaats de cd-rom in uw computer. Onder Windows start de installatie automatisch. Zo niet, voer dan TSnavi.exe uit vanaf de cd-romdrive.

Hoe verbind ik de TeraStation met het netwerk?

Sluit de Ethernetkabel aan op de RJ-45-poort van de TeraStation en op uw netwerkswitch. Sluit de voedingskabel aan.

Hoe reset ik de fabrieksinstellingen?

Houd de Init-knop aan de voorkant van het apparaat ingedrukt tot het lampje knippert.

Hoe maak ik een nieuw volume aan?

Klik in de iSCSI-verbindingstool op Register the iSCSI Hard Disk en start vervolgens Schijfbeheer. Volg de Nieuwe volume-assistent en selecteer het volumetype en de indeling.

Wat moet ik doen als de TeraStation niet in de lijst verschijnt?

Controleer de netwerkverbindingen en of het apparaat is ingeschakeld. Start de TeraNavigator-software opnieuw en klik op Zoeken.

Hoe installeer ik de iSCSI-verbindingstool?

Na de installatie van TeraStation biedt de wizard u aan om de iSCSI-verbindingstool te installeren. Klik op Next en volg de instructies.

Wat is het stroomverbruik van het apparaat?

Ongeveer 86 W, afhankelijk van de configuratie van de harde schijven.

Kan ik standaard SATA-harde schijven gebruiken?

De TS-IGL-R5 is ontworpen voor specifieke harde schijven. Raadpleeg de handleiding voor compatibiliteit.

Hoe krijg ik toegang tot bestanden op de TeraStation?

Zodra het volume is aangemaakt en via iSCSI is verbonden, verschijnt de schijf in uw besturingssysteem als een lokale schijf.

Wat te doen bij een stroomstoring?

De TeraStation heeft geen back-upbatterij. Na een stroomstoring zal het automatisch opnieuw opstarten. Zorg ervoor dat de iSCSI-volumes automatisch opnieuw worden verbonden (vink Resume connection at start up aan).

GEBRUIKSAANWIJZING TS-IGL-R5 BUFFALO

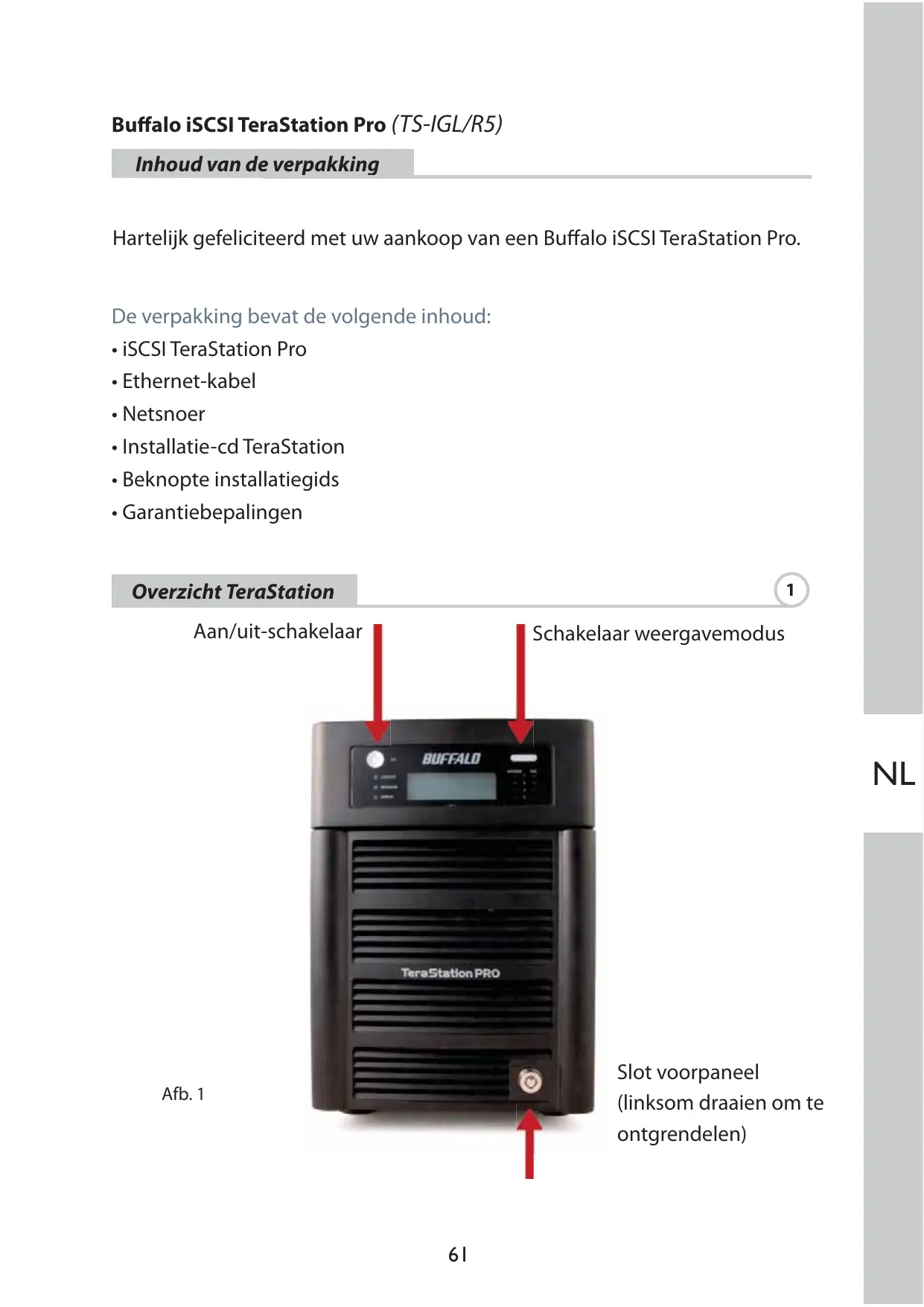

Hartelijk gefeliciteerd met uw aankoop van een Buffalo iSCSI TeraStation Pro.

De verpakking bevat de volgende inhoud:

• iSCSI TeraStation Pro
• Ethernet-kabel
• Netsnoer
  Installatie-cd TeraStation
• Beknopte installmentegids
• Garantiebepalingen

Overzicht TeraStation

1

Aan/uit-schakelaar

Schakelaar weergavemodus

Afb. 1

Slot voorpaneel (linksom draaien om te ontgrendelen)

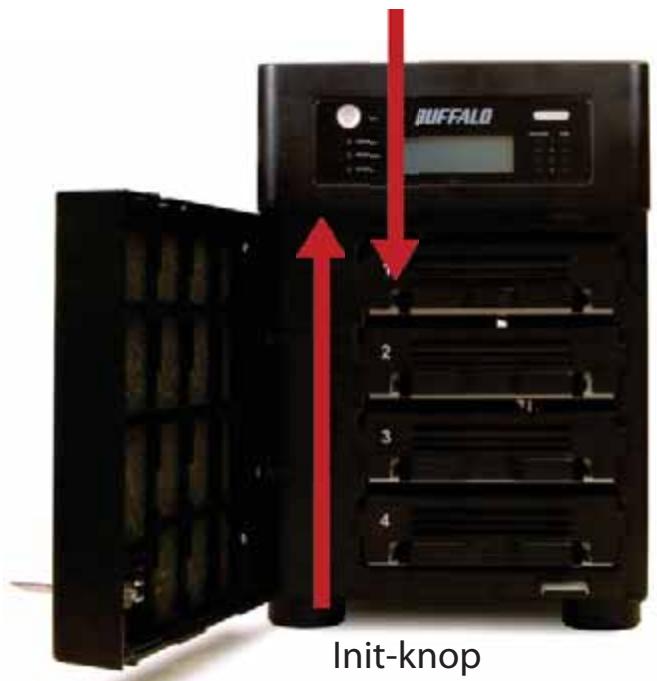

Voorzijde met verwijderd paneel

Harde schijven

(lipjes indrukken om te ontgrendelen)

Afb. 2

(Ingedrukt houden om alleinstellungenge resetten)

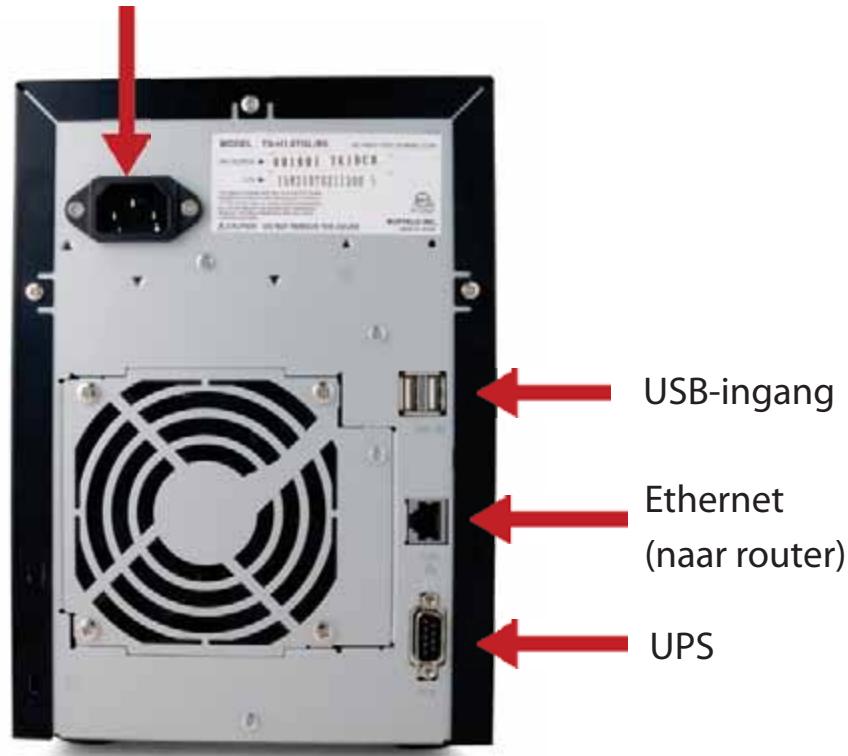

Achterpaneel

Netsnoer

Afb. 3

Plaats de TeraNavigator-cd in het cd-rom-station van uw computer.

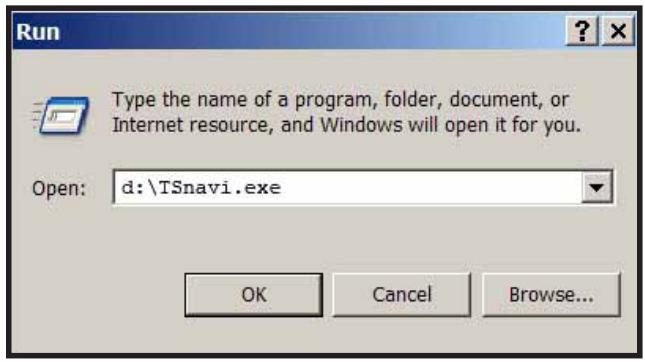

Het installmentprogramma wird automatisch gestart. Als de installmentie nicht automatisch begint, start u TSnavi.exe handmatig door op Start te klikken en de optie Uitvoeren... te kiezen. Typ D:\TSnavi.exe ("D" staat voor de stationsletter van het cd-rom-station). klik op OK om verder te gaan. (Afb. 4)

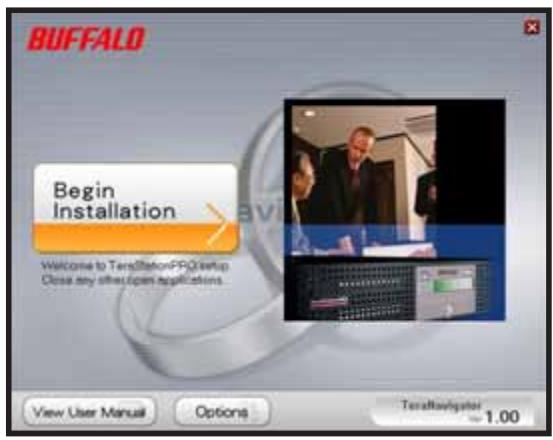

Klik op de knop Begin Installation (Installatie starten) om de installment te starten. (Afb. 5)

Afb. 4

Afb. 5

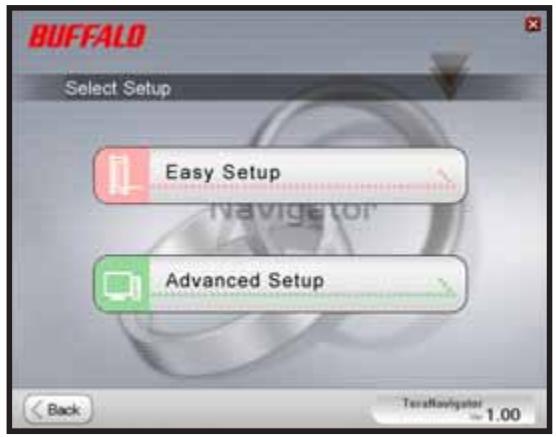

Easy Setup (Eenvoudige installment) begeleidt u bij de fysieke aansluiting van uw TeraStation. Daarna worden de software geinstalleerd.

Advanced Setup (Geavanceerde installment) geeft geen hulp bij het aansluiten en installeert direct de software. (Afb. 6)

Afb. 6

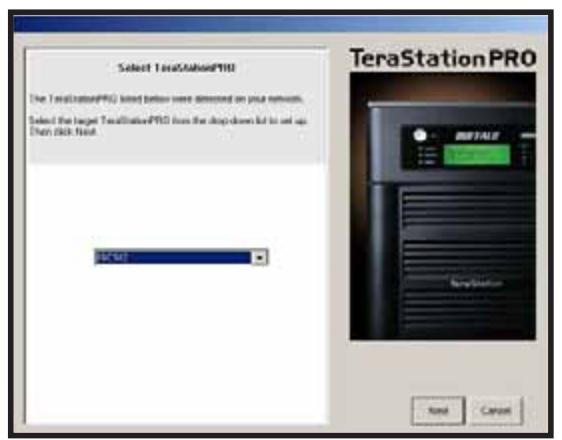

Als uw TeraStation correct is aangesloten, worden het in de verwolgkeuzelijst weergegeven. Als u meerdere apparaten wilt configureren, selecteert u het gewenste TeraStation uit de lijst. (Afb. 7)

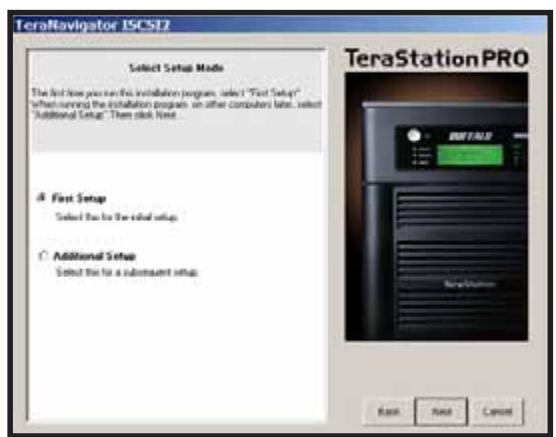

Selecteer First Setup (Eerste installment) voor de eerste installment.

Als u de software op meerere computers wilt installeren, kiest u Additional Setup (Extra installment). (Afb. 8)

Afb. 7

Afb. 8

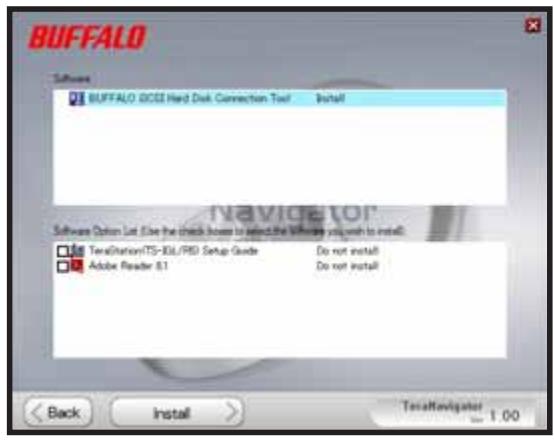

Nadat het TeraStation is geënstalleerd, installeert u de iSCSI-verbindingstool. Klik op Next (Volgende) en volg de aanwijzingen van de wizard totdat de iSCSI-verbindingstool is geënstalleerd. (Afb. 9)

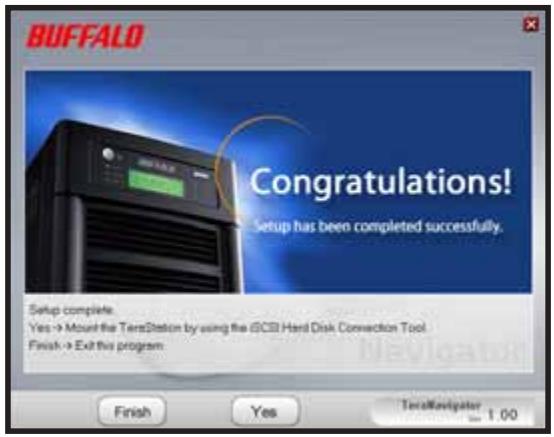

Klik op Yes (Ja) om de iSCSI-verbindingstool te starten. (Afb. 10)

Afb. 9

Afb. 10

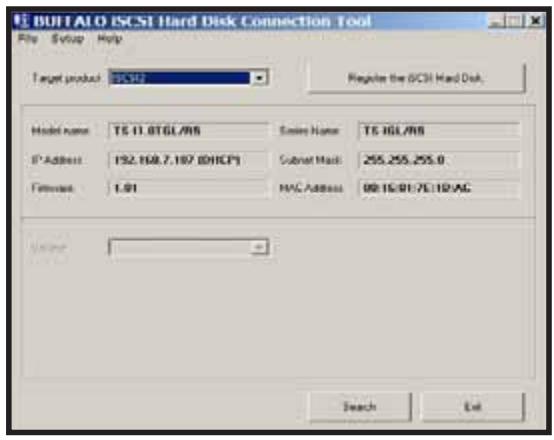

Klik op Register the iSCSI Hard Disk (iSCSI-harddisk registreren) en klik op OK. (Afb. 11)

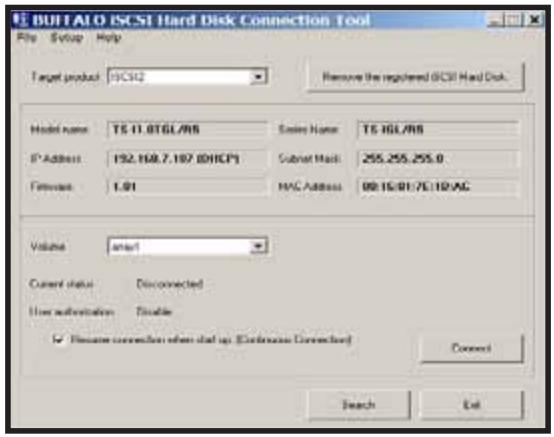

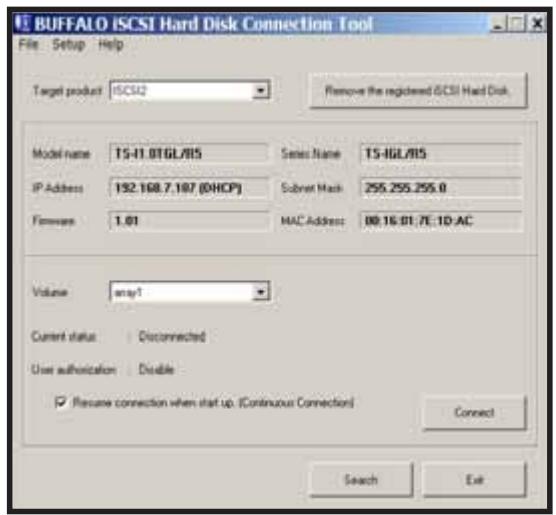

Schakel de optie Resume connection at start up (Verbinding herstellen bij opstarten) in en klik op Connect (Verbinding make).(Afb. 12)

Afb. 11

Afb. 12

Als Schijfbeheer nicht automatisch wordt geopend,kest u dit hulpprogramma handmatig starten. Kies in het menu Setup (Instellenen) boven in het venster de optie Launch Disk Management (Schijfbeheer starten).(Afb. 13)

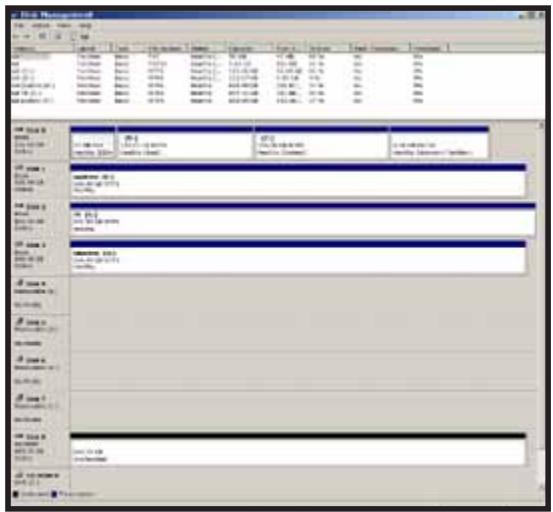

Uw iSCSI TeraStation wordt in Schijfbeheer weergegeven als een harde schijf. Dubbelklik op de zwarte balk boven het TeraStation. (Afb. 14)

Afb. 13

Afb. 14

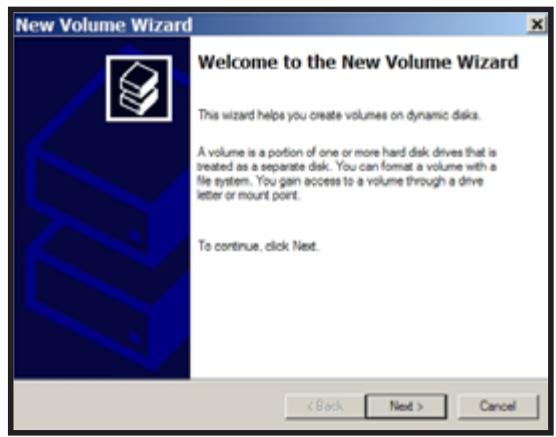

De wizard New Volume (Nieuw volume) worden geopend. Klik op Next (Volgende). (Afb. 15)

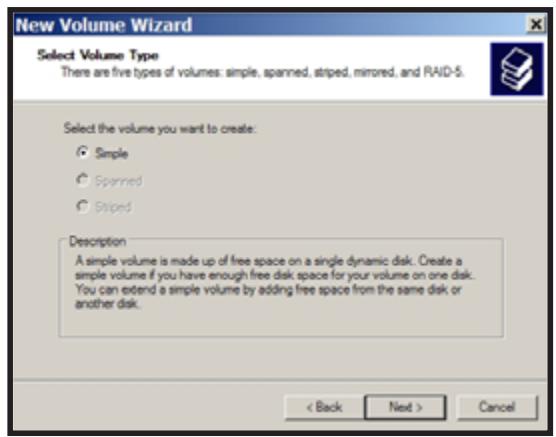

Kies het gewenste volumetype. Klik op Next (Volgende). (Afb. 16)

Afb. 15

Afb. 16

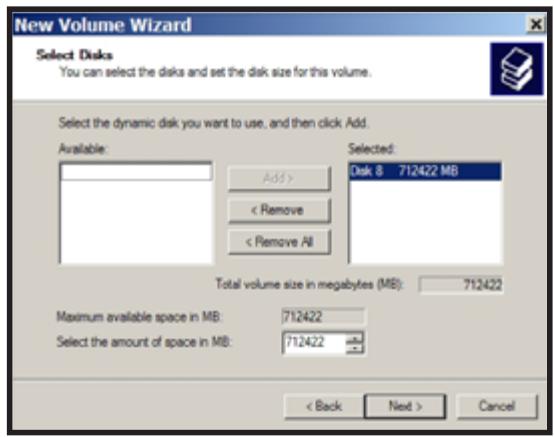

Voeg aan de kolom Selected (Geselecteerd) alle dynamische schijfstations toe die op het volume worden aangemaaakt. (Afb. 17)

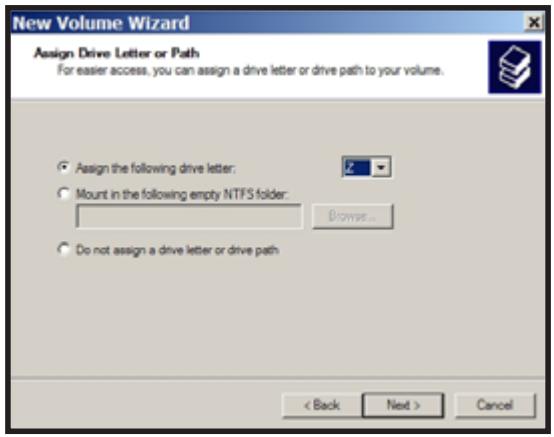

Kies de gewenste stationsletter. Klik op Next (Volgende). (Afb. 18)

Afb. 17

Afb. 18

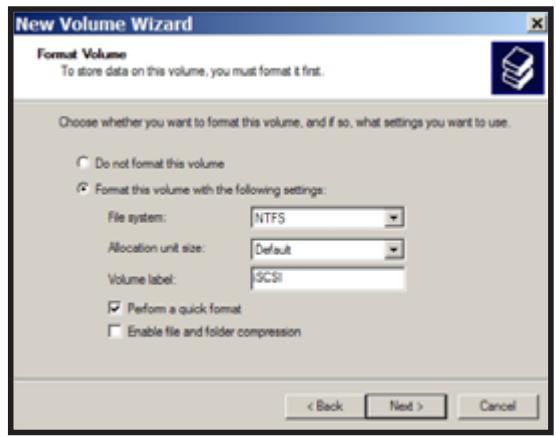

Kies een formattering en typ een volumelabel. Klik op Next (Volgende). (Afb. 19)

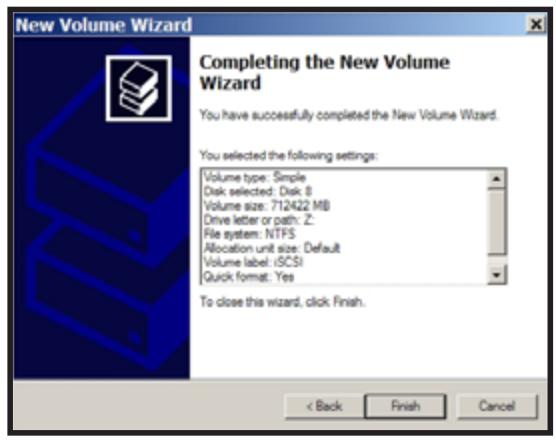

Het neue volume is nu geinstalleerd en=klaar voor gebruik. (Afb. 20)

Afb. 19

Afb. 20

Technische specificaties

LAN-standardaarden:	IEEE 802.3u 100BASE-TX; IEEE 802.3 10BASE-T
Gegevensoverdracht:	1000/100 Mbps / 10 Mbps, 1000BASE-T: 8B1Q4, X 4B/5B, MLT-3; 10BASE-T Manchester Coding
Media:	CSMA/CD
Media-interface:	RJ-45
USB-standard:	USB 2.0Hi-Speed (HS)Full-Speed (FS)Low-Speed (LS)
USB-connector:	USB A (2)
Overdrachtssnelheid:	Max: 480 Mbps (HS)Max: 12 Mbps (FS)
Stroomvoorziening:	100-240 V wisselstroom
Stroomverbruik:	~86 W (afhankelijk van omvang)
Afmetingen:	170 x 235 x 310 mm
Gewicht:	8 kg (afhankelijk van omvang)
Bedrijfstemperatuur:	0-45°C, 20-80% luchtvochtigkeit (niet-condenserend)

Waarschuwing CE-markering

Dit is een classe B-product. In een woonomgeving kan dit product radio-interferentie veroorzaken, waartegen de gebruiker zich maatregelen dient te treffen.

Milieu-informatie

• Voor de productie van het apparaat dat u hebt aangeschaft, zichnatuurlijke rijkdommen gezbruikt.
• Dit apparaat bevat möglichk gevaarlijke stoffen die uw gezondheid en het milieu können schaden.
• Om de verspreiding van deze stoffen in het milieu te voorkomen en de druk op tatsächlijke rijkdommen te verminderen, wollen we u aanmoedigen de beschikbare recycleprocedures te volgen.
• Hierdoor worden de meeste materialen aan het einde van de levensduur van het apparaat op een verantwoorde manier opnieuw gebruikt of gerecycled.
• Met het pictogram met de doorgestreepte vuilnisbak vragen wij u van deze procedures gebruik te make.

• Neem voor informatatie over het inzamelen, hergebruiken en recyclen van verouderde apparatuur contact op met uwplaatselijke aanspreekpunt voor het recyclebeleid.
