LS-WTGL-R1 - NAS BUFFALO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	NAS (Network Attached Storage)
Marca	Buffalo
Modello	LS-WTGL-R1
Interfaccia di rete	Gigabit Ethernet (10/100/1000 Mbit/s)
Dischi rigidi	2 x SATA (non inclusi)
Porta USB	USB 2.0/1.1
Protocolli supportati	TCP/IP, SMB, FTP, HTTP, NTP
Alimentazione	Interna, 100-240 V CA, 50/60 Hz
Consumo elettrico	~32 W
Dimensioni (L x P x H)	100 x 163 x 225 mm
Peso	2,8 kg
Temperatura di funzionamento	0-35 °C
Umidità di funzionamento	20-80 % (senza condensa)
Compatibilità di sistema	Windows 2000, XP, Vista ; Mac OS 10.3+
Funzioni principali	Backup di rete, condivisione file, server multimediale, gestione remota
Contenuto della confezione	LinkStation Pro Duo, cavo Ethernet, cavo di alimentazione, CD-ROM LinkNavigator, guida rapida all'installazione, scheda di garanzia
Sicurezza	Gestione utenti e diritti di condivisione
Manutenzione e pulizia	Mantenere in un luogo asciutto e ventilato; pulire con un panno morbido

Domande frequenti - LS-WTGL-R1 BUFFALO

Come installare il mio Buffalo LS-WTGL-R1?

Inserire il CD-ROM LinkNavigator nel computer e seguire la procedura guidata. Se il programma non si avvia automaticamente, avviare setup.exe (Windows) o fare clic sull'icona LinkNavigator (Mac). L'opzione Easy Setup vi guida passo dopo passo. Una volta terminato, le icone Shortcut for LinkStation e Buffalo NAS Navigator appaiono sul desktop.

Come accedere ai file del mio LinkStation?

Da Windows, fare doppio clic sul collegamento LinkStation sul desktop. La cartella Share contiene i file. Su Mac, utilizzare Connect to Server nel Finder con l'indirizzo IP del LinkStation (es: smb://192.168.x.x).

Quali sono i protocolli di condivisione file supportati?

Il Buffalo LS-WTGL-R1 supporta i protocolli SMB (condivisione Windows), FTP (trasferimento file) e HTTP (gestione tramite browser). Utilizza anche NTP per la sincronizzazione di rete.

Come reimpostare la password di amministratore?

Per impostazione predefinita, il nome utente è admin e la password è password. Per modificarla, aprire NAS Navigator, fare clic su Setup e poi Configuration Settings. Se si è dimenticata la password, è necessario eseguire un ripristino hardware (vedere il manuale).

Posso utilizzare dischi rigidi di capacità diversa?

Sì, è possibile utilizzare due dischi SATA di capacità diverse. Tuttavia, se si configura un volume RAID (mirror), il volume sarà limitato alla capacità del disco più piccolo.

Come configurare l'accesso FTP?

Accedere all'interfaccia di configurazione tramite NAS Navigator o inserendo l'indirizzo IP del LinkStation in un browser. Andare nelle impostazioni di Servizi e attivare FTP. È possibile definire gli utenti autorizzati e le cartelle condivise.

Cosa fare se il NAS non viene rilevato in rete?

Verificare che il cavo Ethernet sia correttamente collegato e che i LED sulla porta di rete siano accesi. Assicurarsi che il computer e il NAS siano sulla stessa rete locale. Utilizzare Buffalo NAS Navigator per cercare il dispositivo. Se necessario, riavviare il NAS.

Come aggiornare il firmware?

Scaricare l'ultimo firmware dal sito Web di Buffalo. Aprire l'interfaccia di configurazione, andare su Amministrazione e poi Aggiornamento firmware. Selezionare il file scaricato e seguire le istruzioni. Non spegnere l'alimentazione durante l'aggiornamento.

Qual è il consumo elettrico?

Il consumo elettrico tipico è di circa 32 W. L'alimentazione è interna e funziona con una tensione di 100-240 V CA, 50/60 Hz.

Come contattare il supporto tecnico?

Buffalo Technology offre assistenza tecnica in diverse lingue. Consultare il sito http://www.buffalo-technology.com/contact per gli orari di apertura e i numeri di telefono. È anche possibile inviare un'email a [e-mail].

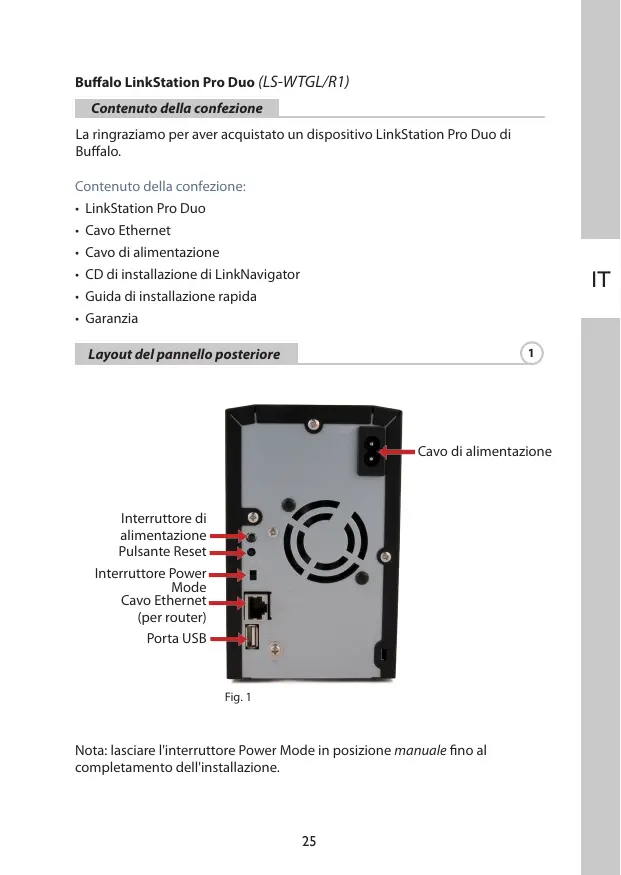

MANUALE UTENTE LS-WTGL-R1 BUFFALO

Contudo della confezione

La ringraziamo per aver acquistato un dispositivo LinkStation Pro Duo di Buffalo.

Contenuto della confezione:

• LinkStation Pro Duo
  Cavo Ethernet
• Cavo di alimentazione
• CD di installmente di LinkNavigator
• Guida di installmente rapida
• Garanzia

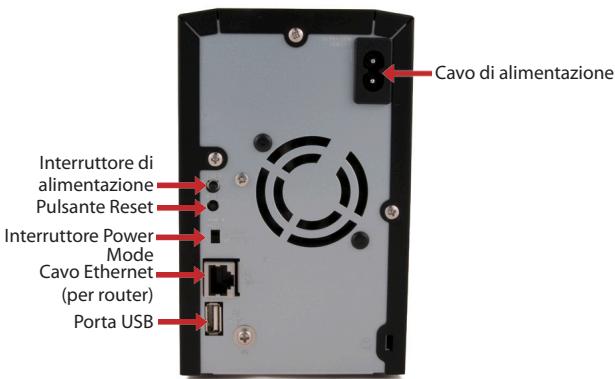

Layout del pannello posteriore

1

Fig. 1

Nota: lasciare l'interruttore Power Mode in posizione manuale sono al completamento dell'installazione.

Inserire il CD di LinkNavigator nell'unità CD-ROM del computer. Se l'installazione non viene avviata automaticamente, è possible eseguire questa operazione manually facendo cliq su Start, quindi su Esegui.... Nella finestra di dialogo corrispondente, digitare d:setup.exe (dove "d" corrisponde all'unità CD-ROM utilizzata). Premere OK per continuare (fig. 2).

Fig. 2

FareclinicusBeginInstallation(Avviainstallatione)(Fig.3)e selezioneire l'opzioneEasySetupl(Impostazione rapida)(Fig.4).La procedura guidata consente di visualizzare l'installationazione.

Fig. 3

Fig. 4

Fare cliç sul pulsante Complete (Completa) per completare l'installazione del dispositivo LinkStation (Fig. 5).

Fig. 5

Se si sta esuguendo il software su un Mac, après il CD efareblick sull'icona LinkNavigator per avviare l'installazione (fig. 6).

Fig. 6

Verrà avviata la procedura guidata (Fig. 7) e sare visualizzato il processo di installazione.

Fig. 7

Fare cliç sul pulsante Complete (Completa) per completare l'installazione del dispositivo LinkStation (Fig. 8).

Fig. 8

Congratulazioni. Il disposito LinkStation è pronto per essere utilizzato. Per ulteriori informazioni e per le opzioni di configurazione, consultare il Manuale per l'utente di LinkStation contentuto nel CD.

Utilizzo del dispositorio LinkStation con un PC con sistema operativo Windows

4

Se si sta utilizzato un PC con unsystema operativo Windows, sul desktop verranno visualizzate due nuove icone: Shortcut for LinkStation (Collegamento a LinkStation) e Buffalo NAS Navigator (fig. 9).

Fig. 9

Il collegamento a LinkStation consente l'accesso diretto alle cartelle LinkStation. Share (Condividi) è la cartella principale in cui è possible insere file e cartelle. La cartella Info contiene una copia del manuale per l'utente (fig. 10).

Fig. 10

Facendo cli cull'icona Buffalo NAS Navigator, viene aperto i client di LinkStation (Fig.11) che consente di visualizzare lavorate le informazioni di sistema relative a uno o più dispositivi LinkStation. Se si selezione l'opzione Configuration Settings (Impostazioni di configurazione) nella schada Setup (Imposta), viene visualizzata l'interfaccia utente per la configurazione delle impostazioni, in cui è possible modificare le impostazioni del dispositivo LinkStation. Prima di eventuali modifiche, il nome utente predefinito è "admin" e la password è "password". Per ulteriori informazioni su Buffalo NAS Navigator e sull'interfaccia utente per la configurazione delle impostazioni, consultare il manuale per l'utente.

Fig. 11

Dopo l'installazione del software LinkNavigator, sulla Scrivania del Mac e sul Dock verranno visualizzate nuove icone. Il file LS-ProDuoSettings.txt contiene l'indirizzo IP del dispositivo LinkStation. NASNavigator è il client del dispositivo LinkStation (fig. 12).

Fig. 12

FacendoblicksulNASNavigator,vieneapertoilclientdiLinkStation,(fig.13). Questa operatione consente di visualizzarefacilitamente le informazioni di ).sistema relative al dispositivo LinkStation e modificarne le impostazioni.Per ulteriori informazioni su NAS Navigator di Buffalo consultare il manuale per l'utente.

Fig. 13

Con le informazioni del file LS-ProDuoSettings.txt, (Fig. 14) è possible eseguire fácilmente la connessione al dispositorio LinkStation da qualiasi computer presente nella rete locale.

Fig. 14

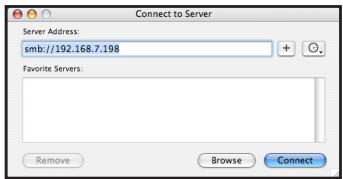

Dallo strumento di ricercafarecliscuGo(Vai),quindi scegliere Connect to Server (Connetti al Server).Nelcampo relativo all'indirizzo del servr immetterete l'indirizzo IP di LinkStation nella formosa msb://ipaddress (dove "ipaddress" è l'indirizzo IP di LinkStation) e fareclc su Connect (Connetti) (fig.15).E possiblenotottenere l'indirizzo IP di LinkStation dal file LS-ProDuoSettings.txtpresente sul desktop.

Fig. 15

Selezionare Guest e fare cliq su Connect (Connetti). Nota: se sul dispositivo LinkStation sono state configurate autorizzazioni condivise, selezionare Registered User (Utente Registrato) e immettere le credenziali di accesso (fig. 16).

Fig. 16

Selezionare share (Condividi) dall'elenco delle cartelle sul dispositorio LinkStation (fig. 17).

Fig. 17

La condivione verrà aperta. Verrà创建工作 un collegamento sul desktop, come molto.

Specliche tecniche

Trasferimento dati:	10/100/1000 Mbps
Unità disco rigido:	(2) SATA
Connettoro principale:	RJ-45 (Ethernet)
Interfaccia USB:	USB 2.0/1.1
Supporto protocollo:	TCP/IP
	SMB, FTP (Condivisione dei file)
	HTTP (Gestione)
	NTP (Sincronizzazione ora)
Corrente elettrica:	interna, 100-240 V 50/60 Hz
Supporto SO client:	Windows®2000, XP, Vista™
	Mac OS 10.3 o versioni successive
Consumo:	~32 W
Dimensioni:	100 x 163 x 225 mm
Peso:	2,8 Kg
Temperatura di esercizio:	0-35°C; 20-80% sono condensa

Marchio CE

Questo prodotto appartiene alla classe B. In un ambiente domestico, più causare interferenze radio. In tal caso l'utente dovrá adottare le misure adequate.

Informazioni sull'ambiente

• L'appareccchio acquistato richiede l'estrazione e l'impiego di risorse naturali per la sua produzione.
  L'apparecchio più contenere sostanze nocive alla salute e all'ambiente.
• Per evitare la dispersione nell'ambiente di queste sostanze e ridurre l'impio de risorse naturale, consigliamo di adoperare il systema di smaltimento più appropriato.
• I sistemi di smaltimento consentono il riutilizzo o il ricicchio appropriato della maggior parte dei materiali dell'apparecchio.
• Il simbolo barrato del raccoglitore di rifiuti invita a utilizzare questi sistemi.

• Per ulteriori informazioni sui sistemi di raccolta, riciclo e riutilizzo, contattare l'ente amministrativo locale e regionale addetto allo smaltimento dei rifiuti.

Dettagli contatto

Indirizzo

Informazioni generali

E-mail

[e-mail]

Assistenza tecnica

Buffalo Technology offre un servizio di

assistenza tecnica. in inglese, tedesco,

francese,italianoespagnolo.

Per informazioni sugli orari di aperture e i

numeri di telefonovisitare l'indirizzo

http://www.buffalo-technology.com/contact
