MANUAL DE USUARIO LS-WTGL-R1 BUFFALO

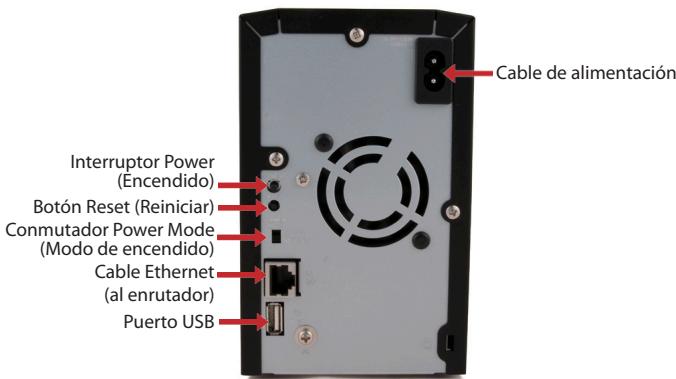

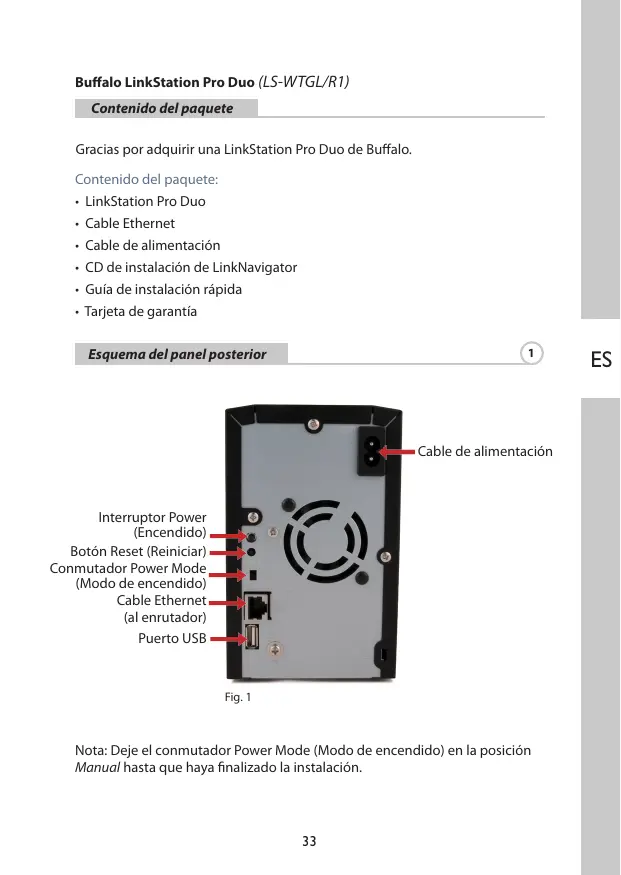

Buffalo LinkStation Pro Duo (LS-WTGL/R1) Contenido del paquete Gracias por adquirir una LinkStation Pro Duo de Buffalo. Contenido del paquete: • LinkStation Pro Duo • Cable Ethernet • Cable de alimentación • CD de instalación de LinkNavigator • Guía de instalación rápida • Tarjeta de garantía Esquema del panel posterior

Cable de alimentación

(Encendido) Botón Reset (Reiniciar) Conmutador Power Mode (Modo de encendido) Cable Ethernet (al enrutador)

Nota: Deje el conmutador Power Mode (Modo de encendido) en la posición

Manual hasta que haya finalizado la instalación.

Instalación de la LinkStation en PC Introduzca el CD de LinkNavigator en la unidad de CD-ROM de su ordenador.

Si no se ejecuta automáticamente el programa de instalación, puede ejecutarlo de forma manual haciendo clic en Inicio y a continuación en Ejecutar... Cuando se abra el cuadro de diálogo Ejecutar, escriba d:\setup.exe (“d” es la letra de su unidad de CD-ROM). Pulse Aceptar para continuar. (Fig. 2)

ES Haga clic en Begin Installation (Iniciar instalación) (Fig. 3) y seleccione la opción Easy Setup (Configuración fácil) (Fig. 4). El asistente le guiará durante la instalación.

Haga clic en el botón Complete (Finalizar) para finalizar la instalación de la

LinkStation (Fig. 5).

Instalación de la LinkStation en Mac

Para instalar el software en un Mac, abra el CD y haga clic en el icono

LinkNavigator para iniciar la instalación. (Fig. 6)

El asistente se iniciará (Fig. 7) y le guiará durante la instalación.

Haga clic en el botón Complete (Finalizar) para finalizar la instalación de la

LinkStation (Fig. 8).

¡Enhorabuena! Su LinkStation está lista para utilizarla. Para obtener más ayuda y conocer las opciones de configuración, consulte el Manual del usuario de LinkStation incluido en el CD.

Uso de la LinkStation en un PC con Windows

Si utiliza un PC con Windows, en su escritorio aparecerán dos nuevos iconos: el acceso directo a LinkStation y Buffalo NAS Navigator. (Fig. 9)

El acceso directo a LinkStation abre directamente las carpetas de su

LinkStation. Share (Compartir) es la carpeta principal, en la que puede colocar sus archivos y carpetas. Info contiene una copia del manual del usuario. (Fig. 10)

Para abrir la utilidad cliente de la LinkStation, utilice el icono Buffalo NAS Navigator. (Fig. 11) Con esta utilidad podrá ver fácilmente la información de sistema de sus LinkStations. Haga clic en Setup (Instalar) y seleccione

Configuration Settings (Opciones de configuración) para abrir la interfaz de usuario de configuración; en ella puede cambiar los parámetros de configuración de su LinkStation. El nombre de usuario predeterminado de la interfaz gráfica es “admin” y la contraseña, “password”, a menos que los cambie. Consulte el manual del usuario para obtener más información sobre el Buffalo NAS Navigator y la interfaz gráfica de configuración.

Uso de la LinkStation en un Mac

Tras instalar el software LinkNavigator, en el escritorio y en el Dock de su Mac aparecerán nuevos iconos. El archivo LS-ProDuoSettings.txt contiene la dirección IP de la LinkStation. NASNavigator es la utilidad cliente de la LinkStation. (Fig. 12)

Al hacer clic en el icono NASNavigator se abrirá la utilidad cliente de la

LinkStation. (Fig. 13) Con esta utilidad podrá ver fácilmente la información de sistema de la LinkStation y modificar la configuración. Para obtener más información acerca del NAS Navigator de Buffalo, consulte el manual del usuario.

Con la información del archivo LS-ProDuoSettings.txt (Fig. 14) puede conectarse fácilmente a la LinkStation desde cualquiera de los ordenadores de la red local.

Uso de la LinkStation en un Mac

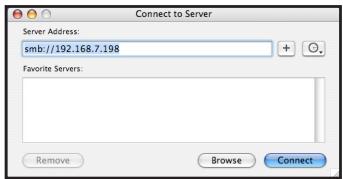

Desde el Finder, haga clic en Ir y después elija Conectar a Servidor. En el campo Dirección del servidor, introduzca la dirección IP de la LinkStation con la siguiente estructura smb://direccionip (donde “direccionip” es la dirección

IP de la LinkStation) y haga clic en Conectar. (Fig. 15) La dirección IP de la LinkStation se encuentra en el archivo LS-ProDuoSettings.txt del escritorio.

Seleccione Guest y haga clic en Conectar. Nota: Si ha configurado permisos compartidos en la LinkStation, seleccione Registered User (Usuario registrado) e introduzca los datos de inicio de sesión. (Fig. 16)

Seleccione share (compartir) en la lista de carpetas de la LinkStation. (Fig. 17)

Se abrirá el recurso compartido. Aparecerá un enlace en su escritorio, como se muestra a continuación.

Especificaciones técnicas

Transferencia de datos:

(2) SATA Conector principal:

Compatibilidad con protocolos:

TCP/IP SMB, FTP (compartición de archivos)

HTTP (gestión) NTP (sincronización de horas)

Compatibilidad con SO del cliente: Windows® 2000, XP, Vista™

Mac OS 10.3 o posteriores Consumo:

Temperatura de funcionamiento:

De 0 a 35˚C; humedad relativa de 20 a 80% sin condensación Advertencia sobre la marca CE Este es un producto de Clase B. En entornos domésticos, este producto puede provocar interferencias radioeléctricas. En tal caso, se puede exigir al usuario que tome las medidas oportunas.

ES Información medioambiental

• Para la fabricación de este equipo han sido necesarios la extracción y el uso de recursos naturales. • El equipo podrá contener sustancias peligrosas que podrían afectar a la salud y al medio ambiente. • Para evitar la difusión de estas sustancias en el entorno y disminuir el derroche de los recursos naturales, le sugerimos que utilice los sistemas de reciclaje adecuados. • Cuando su dispositivo llegue al fin de su vida útil, la mayor parte de los materiales empleados en su fabricación se reutilizarán o reciclarán de modo adecuado a través de estos sistemas de reciclaje. • E l símbolo del contenedor de basura tachado le invita a usar dichos sistemas.

• Si necesita más información sobre los sistemas de recogida, reutilización y reciclaje, póngase en contacto con su administración local o regional de recogida de basura. Información de contacto Dirección:

Consultas generales:

sales@buffalo-technology.com

Buffalo Technology ofrece asistencia técnica en inglés, alemán, francés, italiano y español.

Para saber cuáles son las horas de atención al público y los números de teléfono correspondientes, visite: http://www.buffalo-technology.com/contact 40

Unidades de Disco Rígido:

(2) SATA Conector Principal:
