LS-WTGL-R1 - NAS BUFFALO - Manual de utilização gratuito

Tipo de produto	NAS (Network Attached Storage)
Marca	Buffalo
Modelo	LS-WTGL-R1
Interface de rede	Gigabit Ethernet (10/100/1000 Mbit/s)
Discos rígidos	2 x SATA (não incluídos)
Porta USB	USB 2.0/1.1
Protocolos suportados	TCP/IP, SMB, FTP, HTTP, NTP
Alimentação	Interna, 100-240 V CA, 50/60 Hz
Consumo elétrico	~32 W
Dimensões (L x P x A)	100 x 163 x 225 mm
Peso	2,8 kg
Temperatura de operação	0-35 °C
Umidade de operação	20-80 % (sem condensação)
Compatibilidade do sistema	Windows 2000, XP, Vista ; Mac OS 10.3+
Funções principais	Backup em rede, compartilhamento de arquivos, servidor multimídia, gerenciamento remoto
Conteúdo da embalagem	LinkStation Pro Duo, cabo Ethernet, cabo de alimentação, CD-ROM LinkNavigator, guia de instalação rápida, cartão de garantia
Segurança	Gerenciamento de usuários e direitos de compartilhamento
Manutenção e limpeza	Manter em local seco e ventilado; limpar com pano macio

Perguntas frequentes - LS-WTGL-R1 BUFFALO

Como instalar meu Buffalo LS-WTGL-R1 ?

Insira o CD-ROM LinkNavigator no seu computador e siga o assistente de instalação. Se o programa não iniciar automaticamente, execute setup.exe (Windows) ou clique no ícone LinkNavigator (Mac). A opção Easy Setup guia você passo a passo. Após a conclusão, os ícones Shortcut for LinkStation e Buffalo NAS Navigator aparecem na área de trabalho.

Como acessar os arquivos do meu LinkStation ?

No Windows, clique duas vezes no atalho LinkStation na área de trabalho. A pasta Share contém seus arquivos. No Mac, use Connect to Server no Finder com o endereço IP do seu LinkStation (ex: smb://192.168.x.x).

Quais são os protocolos de compartilhamento de arquivos suportados ?

O Buffalo LS-WTGL-R1 suporta os protocolos SMB (compartilhamento Windows), FTP (transferência de arquivos) e HTTP (gerenciamento via navegador). Também utiliza NTP para sincronização de rede.

Como redefinir a senha de administrador ?

Por padrão, o nome de usuário é admin e a senha é password. Para alterá-la, abra o NAS Navigator, clique em Setup e depois em Configuration Settings. Se você esqueceu sua senha, é necessário realizar uma redefinição de hardware (consulte o manual).

Posso usar discos rígidos de capacidade diferente ?

Sim, você pode usar dois discos SATA de capacidades diferentes. No entanto, se configurar um volume RAID (espelho), o volume será limitado à capacidade do menor disco.

Como configurar um acesso FTP ?

Acesse a interface de configuração via NAS Navigator ou inserindo o endereço IP do seu LinkStation em um navegador. Vá para as configurações de Services e ative FTP. Você pode definir os usuários autorizados e as pastas compartilhadas.

O que fazer se meu NAS não for detectado na rede ?

Verifique se o cabo Ethernet está corretamente conectado e se os LEDs na porta de rede estão acesos. Certifique-se de que o computador e o NAS estão na mesma rede local. Use o Buffalo NAS Navigator para procurar o dispositivo. Se necessário, reinicie o NAS.

Como atualizar o firmware ?

Baixe o firmware mais recente no site da Buffalo. Abra a interface de configuração, vá para Administration e depois Firmware Update. Selecione o arquivo baixado e siga as instruções. Não desligue a alimentação durante a atualização.

Qual é o consumo elétrico ?

O consumo elétrico típico é de cerca de 32 W. A alimentação é interna e funciona em tensão de 100-240 V CA, 50/60 Hz.

Como entrar em contato com o suporte técnico ?

A Buffalo Technology oferece suporte técnico em vários idiomas. Consulte o site http://www.buffalo-technology.com/contact para horários de funcionamento e números de telefone. Você também pode enviar um e-mail para [e-mail].

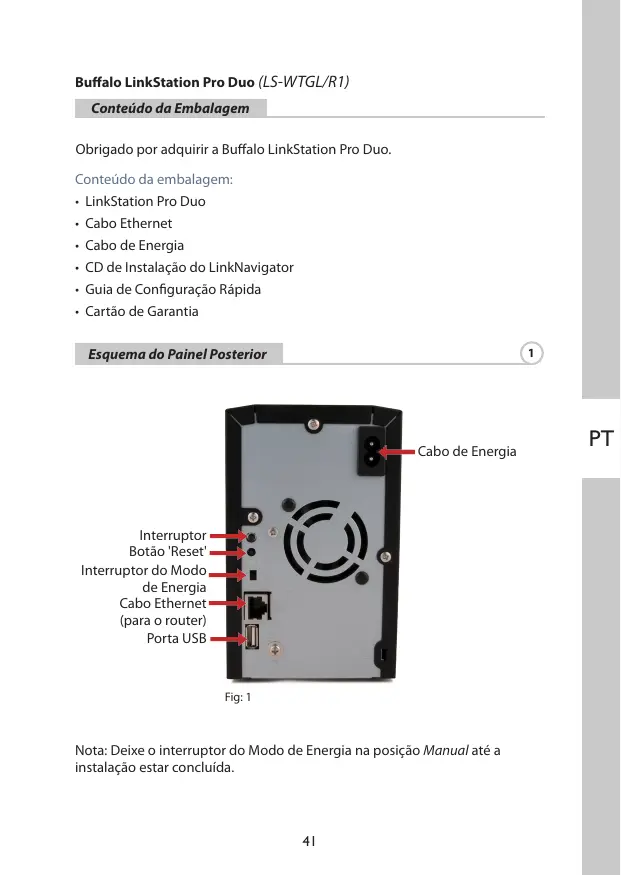

MANUAL DE UTILIZADOR LS-WTGL-R1 BUFFALO

Obrigado por adquirir a Buffalo LinkStation Pro Duo.

Conteudo da embalagem:

• LinkStation Pro Duo
  Cabo Ethernet
  Cabo de Energia
• CD de Instalação do LinkNavigator
• Guia de Configuração Rápida
  Cartao de Garantia

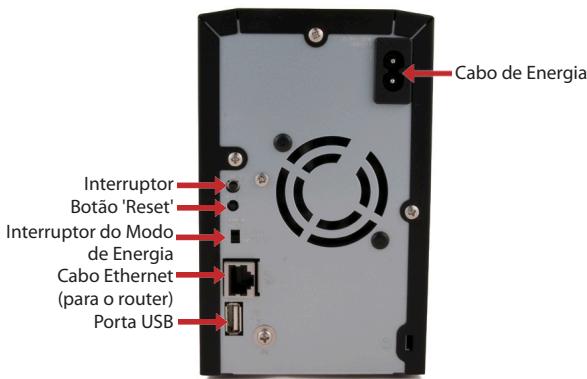

Esquema do Painel Posterior

1

Fig:1

Nota: Deixe o interruptor do Modelo de Energia na posicao Manual até a instalacao estar conclusão.

Insira o CD do LinkNavigator na unidade de CD-ROM do computador. Se o Programa de Configuração não for IPODADO automaticamente, é possivel iniciá-lomanualmente,lickando em Start (Iniciar) e, em seguida, em Run... (Executor...) . quando aparecer a caixa de dialogo Run (Executor), escreva d:\setup.exe (em que *d"é a letra da unidade do CD-ROM). Prima OK para!.

Fig:2

Clique em Begin Installation (Iniciar Instalacao) (Fig: 3) e selecione a opcao Easy Setup (Configuração Fáiç) (Fig: 4). O assistente irá guía-lo atraves do processo de instalacao.

Fig:3

Fig: 4

Clique no botão Complete (Concluar) para conclusir a configuração da LinkStation (Fig: 5).

Fig:5

Se estiver a instalar o software num Mac, abra o CD e clique no icone do LinkNavigator para iniciar a instalacao. (Fig: 6)

Fig: 6

O assistente é iniciado (Fig. 7) e irá guiá-lo atraves da instalação.

Fig:7

Clique no botão Complete (Concluar) para conclusir a configuração da LinkStation (Fig: 8).

Fig: 8

Parabéns! A LinkStation está pronta para ser realizada. Consulte o Manual do Utilizador da LinkStation no CD para mais ajuda e opções de configuração.

São presentados驻村 dois novos icones no ambiente de trabalho dos computadores com o Sistema Windows: Atalho para LinkStation e Buffalo NAS Navigator. (Fig: 9)

Fig: 9

O atalho para a LinkStation leva-o directamente para as pastas armazenadas na LinkStation. Share é a pasta principal onde poder ser guardados ficheiros e pastas. Info contém uma copia do manual do'utilizar. (Fig: 10)

Fig:10

O icone do Buffalo NAS Navigator abre o'utilário cliente da LinkStation. (Fig:11) Este'utilário permite ver fácilmente informations do sistemas referentes à(s) LinkStations(s). Se clickar em Setup (Configuração) e escolher Configuration Settings (Definções de Configuração), é conduzido à interface grafica (GUI), onde poder sem mudadas as definições da LinkStation. Até ser mudado, o nome de utilizescer da interface GUI é "admin" e aPALavra-passé é "password". Consulte o manual do utilizescer para mais informações sobre o Buffalo NAS Navigator e a interface grafica (GUI) de configuração das definições.

Fig:11

Após instalação do software LinkNavigator, o Mac apareça novos icones no ambiente de trabalho e na Dock. O ficheiro LS-ProDuoSettings.txt contém o endereço IP da LinkStation. O NASNavigator é ou'utilário cliente da LinkStation. (Fig: 12)

Fig:12

Ao�能 o NASNavigator, épresentado ou'utilário cliente da LinkStation. (Fig. 13) Este'utilário permite ver fácilmente informações do sistemas da LinkStation e Mudar as发展目标es. Consulte o manual do'utilizar para mais informações sobre o Buffalo NAS Navigator.

Fig:13

Com as informations do ficheiro LS-ProDuoSettings.txt, (Fig. 14) é fácil estabelecer ligation à LinkStation a partir de qualquer computations na rede local.

Fig:14

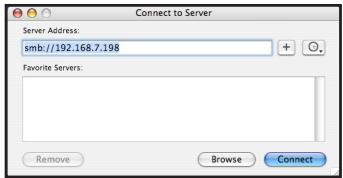

A partir do Localizador, clique em Go (Ir) e escolha Connect to Server (Ligar ao Servidor). No campo Server Address (Endereço do Servidor), introduza o endereço IP da LinkStation no tipo smb://ipaddress (em que "ipaddress" é o endereço IP da LinkStation) e clique em Ligar. (Fig: 15) Pode obter o endereço IP da LinkStation no ficheiro LS-ProDuoSettings.txt no ambiente de trabalho.

Fig:15

Selección Guest (Convidado) e clique em Connect (Ligar). Nota: Se tiver configurado permissões de partilha na LinkStation, seleção Registered User (Utilizador Registrado) e introduza as suas credenciais de iniciço de sessão. (Fig: 16)

Fig:16

Selezione share (partilha) na lista de pastas da LinkStation. (Fig: 17)

Fig:17

Abre-se a partilha. É aparecido uma ligação para a partilha no ambiente de trabalho, tal como muito.

Especificações Tecnicas

Transferência de Dados:	10/100/1000 Mbps
Unidades de Disco Rígido:	(2) SATA
Conector Principal:	RJ-45 (Ethernet)
Interface USB:	USB 2.0/1.1
Suporte a Protocolos:	TCP/IP
	SMB, FTP (Partilha de Ficheiros)
	HTTP (Gestão)
	NTP (Sincronização Horária)
Fonte de Alimentação:	Interna; 100-240V 50/60Hz
Suporte a SO Cliente:	Windows® 2000, XP, Vista™
	Mac OS 10.3 ou posterior
Consumo de Energia:	~32W
Dimensoes:	100 x 163 x 225 mm
Peso:	2,8 Kg
Temperatura Operacional:	0-35°C; 20-80% não condensavel

Aviso de Marca CE

Este um produits Classe B. Num ambiente domestico este produit pode causar interferencias de rado,leo que o usozador pode ter de tornar medidas adequadas.

Informações Ambientais

• O fabrico do equipamento que adquiriu exigui a extracao e'utilização de recursos naturais.
• O equipamento pode conter substancias perigosas com impacto na saude e no ambiente.
• Para impedir a disseminação dessas substancias no ambiente e diminuiar a pressão sobre os recursos naturais, recomendamos a'utilisation de sistemas take-back (receção e reciclagem) apropiados.
• Os sistemas take-back reutilizam ou reciclam a maior parte dos materiais de équipimientos em fim de vida, de maneira Saudavel.
• O&simbolo do contentor de lixo com rodas barrado com una cruz, convidia-o autilizar estas sistemas.

• Caso necessite de mais informações sobre sistemas de recolha, reutilização e reciclagem, contacte as autoridades locais responsaveis pela gestão do lixo.

A Buffalo Technology ofece suporte tecnico em Inglês, Alemão, Francés, Italiano e Espanhol.
