BEDIENUNGSANLEITUNG ME 443-2 VIKING

0478 121 9920 C Geschäftsführung

0478 121 9920 C - DE

15 16 16 17 17 17 17 17 18 18 18 18 18 19 19 19 19 20

Gedruckt auf chlorfrei gebleichtem Papier. Papier ist recycelbar. Schutzumschlag ist halogenfrei.

NO Viel Freude mit Ihrem VIKING Gerät wünscht Ihnen

SV Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Zu dieser Gebrauchsanleitung Allgemein Anleitung zum Lesen der Gebrauchsanleitung Ländervarianten Gerätebeschreibung Zu Ihrer Sicherheit Allgemein Bekleidung und Ausrüstung Transport des Geräts Vor der Arbeit Während der Arbeit Wartung, Reinigung, Reparaturen und Lagerung Lagerung bei längeren Betriebspausen Warnung – Gefahren durch elektrischen Strom Entsorgung Symbolbeschreibung Lieferumfang Gerät betriebsbereit machen Allgemein Mono-Lenker montieren (ME 443 C) Dual-Lenker montieren (ME 443) Grasfangkorb zusammenbauen Bedienelemente Mono-Lenker (ME 443 C) Dual-Lenker (ME 443) Grasfangkorb Zentrale Schnitthöhenverstellung Füllstandsanzeige Hinweise zum Arbeiten

DA Dieses Produkt wurde nach modernsten Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt, denn erst dann, wenn Sie mit Ihrem Gerät zufrieden sind, ist unser Ziel erreicht.

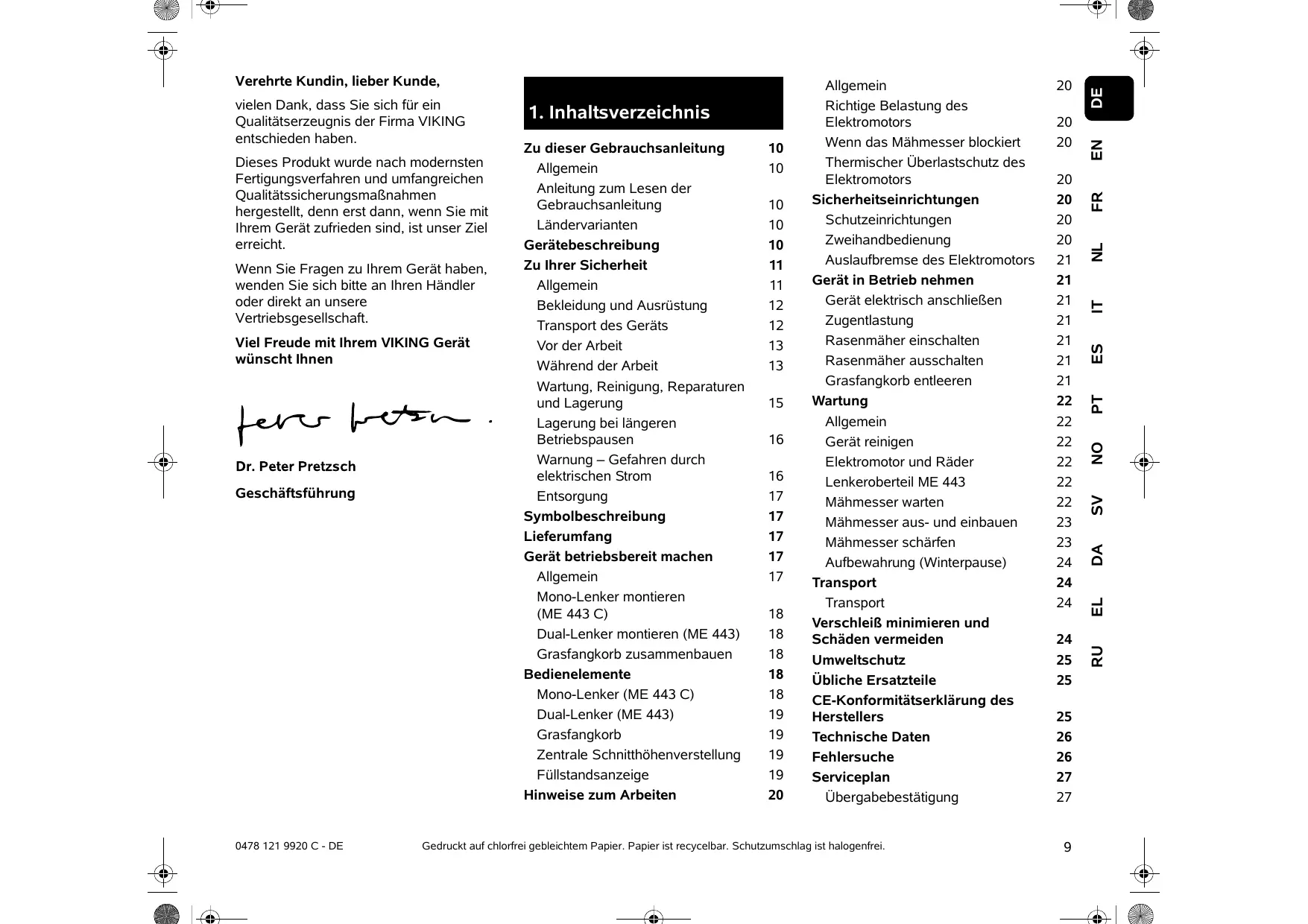

1. Inhaltsverzeichnis

Allgemein Richtige Belastung des Elektromotors Wenn das Mähmesser blockiert Thermischer Überlastschutz des Elektromotors Sicherheitseinrichtungen Schutzeinrichtungen Zweihandbedienung Auslaufbremse des Elektromotors Gerät in Betrieb nehmen Gerät elektrisch anschließen Zugentlastung Rasenmäher einschalten Rasenmäher ausschalten Grasfangkorb entleeren Wartung Allgemein Gerät reinigen Elektromotor und Räder Lenkeroberteil ME 443 Mähmesser warten Mähmesser aus- und einbauen Mähmesser schärfen Aufbewahrung (Winterpause) Transport Transport Verschleiß minimieren und Schäden vermeiden Umweltschutz Übliche Ersatzteile CE-Konformitätserklärung des Herstellers Technische Daten Fehlersuche Serviceplan Übergabebestätigung

vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma VIKING entschieden haben.

RU Verehrte Kundin, lieber Kunde,

2. Zu dieser Gebrauchsanleitung 2.1 Allgemein Diese Gebrauchsanleitung ist eine Originalbetriebsanleitung des Herstellers im Sinne der EG-Richtlinie 2006/42/EC. VIKING arbeitet ständig an der Weiterentwicklung seiner Produktpalette; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten. Aus den Angaben und Abbildungen dieses Heftes können aus diesem Grund keine Ansprüche abgeleitet werden.

2.2 Anleitung zum Lesen der Gebrauchsanleitung Bilder und Texte beschreiben bestimmte Handhabungsschritte. Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, werden in dieser Gebrauchsanleitung erklärt. Blickrichtung: Blickrichtung bei Verwendung „links“ und „rechts“ in der Gebrauchsanleitung: Der Benutzer steht hinter dem Gerät und blickt in Fahrtrichtung vorwärts. Kapitelverweis: Auf entsprechende Kapitel und Unterkapitel für weitere Erklärungen wird mit einem Pfeil verwiesen. Das folgende Beispiel zeigt einen Verweis auf ein Kapitel: (Ö 2.1)

Kennzeichnung von Textabschnitten:

Texte mit Bildbezug:

Die beschriebenen Anweisungen können wie in den folgenden Beispielen gekennzeichnet sein.

Abbildungen, die den Gebrauch des Geräts erklären, finden Sie ganz am Anfang der Gebrauchsanleitung.

Handhabungsschritte, die das Eingreifen des Benutzers erfordern:

Das Kamerasymbol dient zur Verknüpfung der Bilder auf den Bildseiten mit dem entsprechenden Textteil in der Gebrauchsanleitung.

● Schraube (1) mit einem Schraubenzieher lösen, Hebel (2) betätigen ...

Generelle Aufzählungen:

– Einsatz des Produkts bei Sport- oder Wettbewerbsveranstaltungen

VIKING liefert abhängig vom Auslieferungsland Ladegeräte mit unterschiedlichen Steckern und Schaltern aus.

Texte mit zusätzlicher Bedeutung: Textabschnitte mit zusätzlicher Bedeutung werden mit einem der nachfolgend beschriebenen Symbole gekennzeichnet, um diese in der Gebrauchsanleitung zusätzlich hervorzuheben. Gefahr! Unfall- und schwere Verletzungsgefahr für Personen. Ein bestimmtes Verhalten ist notwendig oder zu unterlassen. Warnung! Verletzungsgefahr für Personen. Ein bestimmtes Verhalten verhindert mögliche oder wahrscheinliche Verletzungen. Vorsicht! Leichte Verletzungen bzw. Sachschäden können durch ein bestimmtes Verhalten verhindert werden. Hinweis Information für eine bessere Nutzung des Gerätes und um mögliche Fehlbedienungen zu vermeiden.

In den Abbildungen sind Ladegeräte mit Eurosteckern dargestellt, der Netzanschluss von Geräten mit anderen Steckerausführungen erfolgt auf gleichartige Weise.

3. Gerätebeschreibung 1 1 2 3 4 5 6 7 8

ME 443: Lenkeroberteil Schnellspanner Lenkerunterteil Motorhaube Vorderrad Haltegriff vorne Typenschild Gehäuse

0478 121 9920 C - DE Machen Sie sich mit den Bedienteilen und dem Gebrauch des Geräts vertraut. Das Gerät darf nur von Personen benutzt werden, die die Gebrauchsanleitung gelesen haben und die mit der Handhabung des Geräts vertraut sind. Vor der erstmaligen Inbetriebnahme muss sich der Benutzer um eine fachkundige und praktische Unterweisung bemühen. Dem Benutzer muss vom Verkäufer oder von einem anderen Fachkundigen erklärt werden, wie das Gerät sicher zu verwenden ist.

Erlauben Sie niemals Kindern oder Jugendlichen unter 16 Jahren das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen. Benutzen Sie das Gerät nur ausgeruht und bei guter körperlicher sowie geistiger Verfassung. Wenn Sie gesundheitlich beeinträchtigt sind, sollten Sie Ihren Arzt fragen, ob die Arbeit mit dem Gerät möglich ist. Nach der Einnahme von Alkohol, Drogen oder Medikamenten, die das Reaktionsvermögen beeinträchtigen, darf nicht mit dem Gerät gearbeitet werden. Das Gerät ist für den privaten Gebrauch konzipiert.

0478 121 9920 C - DE

DE EN FR NL IT Kindern, Personen mit eingeschränkten körperlichen, sensorialen oder geistigen Fähigkeiten oder unzureichender Erfahrung und Wissen oder Personen, welche mit den Anweisungen nicht vertraut sind, darf die Verwendung des Gerätes nie gestattet werden.

ES Diese Vorsichtsmaßnahmen sind für Ihre Sicherheit unerlässlich, die Auflistung ist jedoch nicht abschließend. Benutzen Sie das Gerät stets mit Vernunft und Verantwortungsbewusstsein und denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

PT Das Gerät inklusive aller Anbauten darf nur an Personen weitergegeben bzw. verliehen werden, die mit diesem Modell und seiner Handhabung grundsätzlich vertraut sind. Die Gebrauchsanleitung ist Teil des Geräts und muss stets mitgegeben werden.

NO Vor der ersten Inbetriebnahme muss die gesamte Gebrauchsanleitung aufmerksam durchgelesen werden. Bewahren Sie die Gebrauchsanleitung für späteren Gebrauch sorgfältig auf.

SV Bei der Arbeit mit dem Gerät sind diese UnfallVerhütungsvorschriften unbedingt zu befolgen.

Lebensgefahr durch Erstickung! Erstickungsgefahr für Kinder beim Spielen mit Verpackungsmaterial. Verpackungsmaterial unbedingt von Kindern fernhalten.

DA ME 443 C: Lenkeroberteil Rasthebel Lenker Lenkerkonsole Motorhaube Vorderrad Haltegriff vorne Typenschild Gehäuse Hinterrad Hebel Schnitthöhenverstellung Haltegriff hinten Grasfangkorb Füllstandsanzeige (Grasfangkorb) Bügel Motorstopp Netzanschluss Zugentlastung Einschaltknopf

18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34

4. Zu Ihrer Sicherheit

Bei dieser Unterweisung sollte dem Benutzer insbesondere bewusst gemacht werden, dass für die Arbeit mit dem Gerät äußerste Sorgfalt und Konzentration notwendig sind.

9 10 11 12 13 14 15 16 17

ME 443: Hinterrad Hebel Schnitthöhenverstellung Haltegriff hinten Grasfangkorb Füllstandsanzeige (Grasfangkorb) Bügel Motorstopp Einschaltknopf Netzanschluss Zugentlastung

Achtung – Unfallgefahr! Das Gerät ist nur zum Rasenmähen bestimmt. Eine andere Verwendung ist nicht gestattet und kann gefährlich sein oder zu Schäden am Gerät führen. Wegen körperlicher Gefährdung des Benutzers darf das Gerät für folgende Arbeiten nicht eingesetzt werden (unvollständige Aufzählung): – zum Trimmen von Büschen, Hecken und Sträuchern, – zum Schneiden von Rankgewächsen, – zur Rasenpflege auf Dachbepflanzungen und in Balkonkästen, – zum Häckseln und Zerkleinern von Baum- und Heckenschnitt,

Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich. Achtung! Gefährdung der Gesundheit durch Vibrationen! Übermäßige Belastung durch Vibrationen kann zu Kreislauf- oder Nervenschäden führen, insbesondere bei Menschen mit Kreislaufproblemen. Wenden Sie sich an einen Arzt, falls Symptome auftreten, die durch Vibrationsbelastung ausgelöst worden sein könnten. Solche Symptome, die hauptsächlich in den Fingern, Händen oder Handgelenken auftreten, sind zum Beispiel (unvollständige Aufzählung):

Das Gerät darf nur mit langen Hosen und eng anliegender Kleidung in Betrieb genommen werden.

Vor dem Transport das Gerät ausschalten, Netzkabel abziehen und Messer zum Stillstand kommen lassen.

– zum Reinigen von Gehwegen (Absaugen, Fortblasen),

– zum Einebnen von Bodenerhebungen wie z. B. Maulwurfshügeln.

– zum Transportieren von Schnittgut, außer im dafür vorgesehenen Grasfangkorb. Aus Sicherheitsgründen ist jede Veränderung am Gerät, ausgenommen der fachgerechte Anbau von Zubehör, welches von VIKING zugelassen ist, untersagt, außerdem führt dies zur Aufhebung des Garantieanspruchs. Auskunft über zugelassenes Zubehör erhalten Sie bei Ihrem VIKING Fachhändler. Insbesondere ist jede Manipulation am Gerät untersagt, welche die Leistung oder die Drehzahl des Elektromotors verändert.

Beim Schärfen des Mähmessers muss eine geeignete Schutzbrille getragen werden.

– Muskelschwäche, – unangenehmes Kribbeln.

Niemals lose Kleidung tragen, die an beweglichen Teilen (Bedienhebel) hängen bleiben kann – auch keinen Schmuck, keine Krawatten und keine Schals.

4.3 Transport des Geräts Nur mit Handschuhen arbeiten, um Verletzungen an scharfkantigen und heißen Geräteteilen zu verhindern.

Das Gerät nur mit ausgekühltem Elektromotor transportieren.

4.2 Bekleidung und Ausrüstung

Beachten Sie das Gewicht des Geräts und benutzen Sie bei Bedarf geeignete Verladehilfen (Laderampen, Hebevorrichtungen).

Während der Arbeit ist immer festes Schuhwerk mit griffiger Sohle zu tragen. Arbeiten Sie niemals barfuß oder beispielsweise in Sandalen.

Gerät und mittransportierte Geräteteile (z. B. Grasfangkorb) auf der Ladefläche mit ausreichend dimensionierten Befestigungsmitteln (Gurte, Seile usw.) sichern.

Bei Wartungs- und Reinigungsarbeiten sowie beim Transport des Geräts zusätzlich stets feste Handschuhe tragen und lange Haare zusammenbinden und sichern (Kopftuch, Mütze etc.).

Beim Anheben und Tragen Kontakt mit dem Mähmesser vermeiden. Beachten Sie die Angaben im Kapitel "Transport". Dort ist beschrieben, wie das Gerät anzuheben bzw. zu verzurren ist. (Ö 13.1)

Mit dem Gerät dürfen keine Gegenstände, Tiere oder Personen, insbesondere Kinder, transportiert werden. 12

0478 121 9920 C - DE Markieren Sie deshalb vor der Arbeit mit dem Gerät alle in der Rasenfläche verborgenen Fremdobjekte (Hindernisse), die nicht entfernt werden können. Vor dem Gebrauch des Geräts sind defekte sowie abgenutzte und beschädigte Teile zu ersetzen. Unleserliche oder beschädigte Gefahrenund Warnhinweise am Gerät sind zu erneuern. Ihr VIKING Fachhändler hält Ersatzklebeschilder und alle weiteren Ersatzteile bereit. Das Gerät darf nur im betriebssicheren Zustand eingesetzt werden. Vor jeder Inbetriebnahme ist zu kontrollieren, – ob das Gerät in vorschriftsmäßig montiertem Zustand ist.

0478 121 9920 C - DE Bei Bedarf alle nötigen Arbeiten durchführen bzw. einen Fachhändler aufsuchen. VIKING empfiehlt den VIKING Fachhändler. Beachten Sie die Angaben im Kapitel "Gefahren durch elektrischen Strom" (Ö 4.8). Schalten Sie den Elektromotor niemals ohne vorschriftsmäßig montiertes Messer ein. Gefahr der Überhitzung des Elektromotors!

4.5 Während der Arbeit Arbeiten Sie niemals, während sich Tiere oder Personen, insbesonders Kinder, im Gefahrenbereich aufhalten.

Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung. Arbeiten Sie nicht bei Umgebungstemperaturen unter +5°C. Arbeiten Sie mit dem Gerät nicht bei Regen, Gewitter und insbesondere nicht bei Blitzschlaggefahr. Bei feuchtem Untergrund besteht wegen verminderter Standhaftung erhöhte Unfallgefahr. Es ist besonders vorsichtig zu arbeiten, um ein Ausrutschen zu verhindern. Wenn möglich, Einsatz des Geräts bei feuchtem Untergrund vermeiden. Gerät nicht im Regen stehen lassen.

Die am Gerät installierten Schalt- und Sicherheitseinrichtungen dürfen nicht entfernt oder überbrückt werden.

DE EN FR NL IT ES Befestigen Sie niemals Gegenstände am Lenker (z. B. Arbeitskleidung). Verlängerungskabel dürfen nicht um den Lenker gewickelt werden.

– ob die Auslaufbremse des Elektromotors funktioniert.

Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und sonstigen Fremdkörper, die von dem Gerät hochgeschleudert werden können. Hindernisse (z. B. Baumstümpfe, Wurzeln) können im hohen Gras leicht übersehen werden.

– ob der Grasfangkorb unbeschädigt und vollständig montiert ist; ein beschädigter Grasfangkorb darf nicht verwendet werden.

Der durch den Lenker gegebene Sicherheitsabstand ist stets einzuhalten. Der Lenker muss stets ordnungsgemäß montiert sein und darf nicht verändert werden. Das Gerät niemals mit umgeklapptem Lenker in Betrieb nehmen.

SV Beachten Sie die kommunalen Vorschriften für die Betriebszeiten von Gartengeräten mit Verbrennungsmotor bzw. Elektromotor.

– ob die Sicherheitseinrichtungen (z. B. Auswurfklappe, Gehäuse, Lenker, Motorstoppbügel) in einwandfreiem Zustand sind und ordnungsgemäß funktionieren.

Achtung – Verletzungsgefahr! Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Berühren Sie niemals das umlaufende Messer. Halten Sie sich immer entfernt von der Auswurföffnung.

DA Es ist sicherzustellen, dass nur Personen mit dem Gerät arbeiten, welche die Gebrauchsanleitung kennen.

Insbesondere den Motorstoppbügel niemals am Lenkholm fixieren (z. B. durch Anbinden).

– ob sich das Schneidwerkzeug und die gesamte Schneideinheit (Mähmesser, Befestigungselemente, Mähwerksgehäuse) in einwandfreiem Zustand befinden. Insbesondere ist auf sicheren Sitz, Beschädigungen (Kerben oder Risse) sowie Verschleiß zu achten.

RU Beachten Sie beim Transport des Geräts regionale gesetzliche Vorschriften, insbesondere was die Ladungssicherheit und den Transport von Gegenständen auf Ladeflächen betrifft.

Gerät einschalten: Schalten Sie das Gerät mit Vorsicht ein, entsprechend den Hinweisen in Kapitel "Gerät in Betrieb nehmen". (Ö 11.) Achten Sie auf ausreichenden Abstand der Füße zum Schneidwerkzeug.

25° Hangneigung entsprechen einem vertikalen Anstieg von 46,6 cm bei 100 cm horizontaler Länge.

Sollte das Schneidwerkzeug oder das Gerät auf ein Hindernis bzw. einen Fremdkörper gestoßen sein, ist der Elektromotor abzustellen, die Netzleitung abzustecken und eine sachkundige Untersuchung durchzuführen.

Das Gerät muss beim Einschalten auf einer ebenen Fläche stehen. Das Gerät darf vor dem Einschalten und während des Einschaltvorganges nicht gekippt werden. Elektromotor nicht einschalten, wenn der Auswurfkanal nicht mit der Auswurfklappe bzw. dem Grasfangkorb abgedeckt ist. Häufige Einschaltvorgänge innerhalb kurzer Zeit, insbesondere ein "Spielen" am Einschaltknopf sind zu vermeiden. Gefahr der Überhitzung des Elektromotors! Arbeiten an Hanglagen: Hänge immer in Querrichtung bearbeiten, niemals in Längsrichtung. Verliert der Benutzer beim Mähen in Längsrichtung die Kontrolle, könnte er zusätzlich vom mähenden Gerät überrollt werden. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Achten Sie immer auf einen guten Stand an Hängen und vermeiden Sie die Arbeit mit dem Gerät an übermäßig steilen Hängen. Aus Sicherheitsgründen darf das Gerät nicht an Hängen mit einer Steigung über 25° (46,6 %) eingesetzt werden. Verletzungsgefahr!

Arbeitseinsatz: Achtung – Verletzungsgefahr! Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Berühren Sie niemals das umlaufende Messer. Halten Sie sich immer entfernt von der Auswurföffnung. Der durch den Lenker gegebene Sicherheitsabstand ist stets einzuhalten. Versuchen Sie nicht das Messer zu inspizieren, während das Gerät in Betrieb ist. Öffnen Sie nie die Auswurfklappe und/oder nehmen Sie nie den Grasfangkorb ab, solange das Mähmesser läuft. Umlaufendes Messer kann zu Verletzungen führen. Führen Sie das Gerät nur im Schritttempo – beim Arbeiten mit dem Gerät niemals laufen. Durch schnelles Führen des Gerätes steigt die Verletzungsgefahr durch Stolpern, Ausrutschen usw. Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren oder zu sich heranziehen. Stolpergefahr! Heben oder tragen Sie das Gerät niemals mit laufendem Elektromotor oder mit angeschlossener Netzleitung.

In der Grasnarbe verborgene Objekte (Rasensprenganlagen, Pfähle, Wasserventile, Fundamente, elektrische Leitungen etc.) müssen umfahren werden. Überfahren Sie niemals solche Fremdobjekte.

Achten Sie auf den Nachlauf des Schneidwerkzeuges, der bis zum Stillstand einige Sekunden beträgt. Schalten Sie den Elektromotor aus, – wenn das Gerät beim Transport über andere Flächen als Gras anzukippen ist, – wenn Sie das Gerät zur Mähfläche hinund wieder wegschieben, – bevor Sie den Grasfangkorb abnehmen. – bevor Sie die Schnitthöhe einstellen. Schalten Sie den Elektromotor aus, ziehen Sie den Netzstecker ab und versichern Sie sich, dass das Schneidwerkzeug vollkommen stillsteht, – bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen; – wenn das Schneidwerkzeug auf einen Fremdkörper getroffen ist. Das Schneidwerkzeug muss auf eventuelle Beschädigungen überprüft werden. Das Gerät darf mit beschädigter oder

0478 121 9920 C - DE Lassen Sie das Gerät vor der Aufbewahrung in geschlossenen Räumen, vor Wartungsarbeiten und vor der Reinigung vollständig auskühlen.

Starkes Vibrieren ist in der Regel ein Hinweis auf eine Störung. Das Gerät darf insbesondere mit beschädigter oder verbogener Messerwelle oder mit einem beschädigten bzw. verbogenen Mähmesser nicht in Betrieb genommen werden. Lassen Sie die erforderlichen Reparaturen von einem Fachmann – VIKING empfiehlt den VIKING Fachhändler – durchführen, falls Ihnen die nötigen Kenntnisse fehlen.

Nach dem Arbeitseinsatz muss das gesamte Gerät sorgfältig gereinigt werden. (Ö 12.2)

0478 121 9920 C - DE Angesetzte Grasrückstände mit einem Holzstab lösen. Mäherunterseite mit Bürste und Wasser säubern. Verwenden Sie niemals Hochdruckreiniger und reinigen Sie das Gerät nicht unter fließendem Wasser (z. B. mit einem Gartenschlauch). Benutzen Sie keine aggressiven Reinigungsmittel. Diese können Kunststoffe und Metalle beschädigen, was den sicheren Betrieb Ihres VIKING Geräts beeinträchtigen kann.

Verwenden Sie nur Werkzeuge, Zubehöre oder Anbaugeräte, welche von VIKING für dieses Gerät zugelassen sind oder technisch gleichartige Teile, sonst kann die Gefahr von Unfällen mit Personenschäden oder Schäden am Gerät bestehen. Bei Fragen sollten Sie sich an einen Fachhändler wenden. VIKING Original-Werkzeuge, -Zubehör und -Ersatzteile sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt. VIKING Original-Ersatzteile erkennt man an der VIKINGErsatzteilnummer, am Schriftzug VIKING und gegebenenfalls am VIKING Ersatzteilkennzeichen. Auf kleinen Teilen kann das Zeichen auch allein stehen. Halten Sie Warn- und Hinweisaufkleber stets sauber und lesbar. Beschädigte oder verloren gegangene Aufkleber sind durch neue Originalschilder von Ihrem VIKING

DE EN FR NL IT ES Vor allen Arbeiten am Gerät, vor dem Einstellen oder Säubern des Geräts oder vor dem Prüfen, ob die Anschlussleitung verschlungen oder verletzt ist, das Gerät ausschalten und den Netzstecker ziehen.

– wenn ein Fremdkörper getroffen wurde oder falls das Gerät abnormal stark vibriert. Überprüfen Sie in diesen Fällen das Gerät, insbesondere die Schneideinheit (Messer, Messerwelle, Messerbefestigung), auf Beschädigungen und führen Sie die erforderlichen Reparaturen durch, bevor Sie das Gerät erneut starten und mit ihm arbeiten.

– vor dem Transport.

4.6 Wartung, Reinigung, Reparaturen und Lagerung

Es dürfen nur Wartungsarbeiten durchgeführt werden, die in dieser Gebrauchsanleitung beschrieben sind, alle anderen Arbeiten von einem Fachhändler ausführen lassen. Sollten Ihnen notwendige Kenntnisse und Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhändler. VIKING empfiehlt Wartungsarbeiten und Reparaturen nur vom VIKING Fachhändler durchführen zu lassen. VIKING Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

– bevor Sie das Gerät anheben oder tragen;

– bevor Sie das Gerät verlassen bzw. wenn das Gerät unbeaufsichtigt ist;

Um Brandgefahr zu vermeiden, ist der Bereich der Kühlluftöffnungen zwischen der Haube des Elektromotors und Gehäuse frei von z. B. Gras, Stroh, Moos, Blättern oder austretendem Fett zu halten.

– bevor Sie das Gerät überprüfen, reinigen oder Arbeiten an ihm durchführen (z. B. Einstellen der Schnitthöhe, Umklappen/Einstellen des Lenkers);

Aufgrund der von diesem Gerät verursachten Spannungsschwankungen beim Hochlauf, können bei ungünstigen Netzverhältnissen andere, am gleichen Stromkreis angeschlossene Einrichtungen gestört werden. In diesem Fall sind angemessene Maßnahmen durchzuführen (z. B. Anschluss an einen anderen Stromkreis als die betroffene Einrichtung, Betrieb des Gerätes an einem Stromkreis mit einer niedrigeren Impedanz).

verbogener Messerwelle bzw. Welle des Elektromotors nicht in Betrieb genommen werden. Verletzungsgefahr durch defekte Teile!

Fachhändler zu ersetzen. Falls ein Bauteil durch ein Neuteil ersetzt wird, achten Sie darauf, dass das Neuteil dieselben Aufkleber erhält.

Das Gerät im betriebssicheren Zustand lagern.

Arbeiten an der Schneideinheit nur mit dicken Arbeitshandschuhen und unter äußerster Vorsicht vornehmen.

4.8 Warnung – Gefahren durch elektrischen Strom

Halten Sie alle Muttern, Bolzen und Schrauben, insbesondere die Messerschraube, fest angezogen, damit sich das Gerät in einem sicheren Betriebszustand befindet.

Achtung! Stromschlaggefahr!

Prüfen Sie das gesamte Gerät und den Grasfangkorb regelmäßig, insbesondere vor der Einlagerung (z. B. vor der Winterpause), auf Verschleiß und Beschädigungen. Abgenutzte oder beschädigte Teile sind aus Sicherheitsgründen sofort auszutauschen, damit sich das Gerät immer in einem sicheren Betriebszustand befindet.

Besonders wichtig für die elektrische Sicherheit sind Netzkabel, Netzstecker, Ein- / Ausschalter und Anschlussleitung. Beschädigte Kabel, Kupplungen und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden, um sich nicht der Gefahr eines elektrischen Schlages auszusetzen.

Falls für Wartungsarbeiten Bauteile oder Schutzeinrichtungen entfernt wurden, sind diese umgehend und vorschriftsmäßig wieder anzubringen.

Daher Anschlussleitung regelmäßig auf Anzeichen einer Beschädigung oder Alterung (Brüchigkeit) überprüfen.

Mähmesser regelmäßig auf sicheren Sitz und auf Beschädigungen sowie Verschleiß überprüfen.

Niemals ein beschädigtes Verlängerungskabel verwenden. Ersetzen Sie defekte Kabel durch neue und nehmen Sie keine Reparaturen an Verlängerungskabeln vor.

4.7 Lagerung bei längeren Betriebspausen Das abgekühlte Gerät in einem trockenen, verschlossenen Raum einlagern. Stellen Sie sicher, dass das Gerät vor unbefugter Benutzung (z. B. durch Kinder) geschützt ist. Gerät vor der Lagerung (z. B. Winterpause) gründlich reinigen.

Das Gerät darf nicht benutzt werden, wenn Leitungen beschädigt oder abgenutzt sind. Insbesondere ist die Netzanschlussanleitung auf Beschädigung und Alterung zu prüfen. Wartungs- und Reparaturarbeiten an Netzleitungen dürfen nur von speziell ausgebildeten Fachleuten durchgeführt werden.

Stromschlaggefahr! Eine beschädigte Leitung nicht ans Stromnetz anschließen und eine beschädigte Leitung erst berühren, wenn sie vom Stromnetz getrennt ist. Stromschlaggefahr! Beschädigte Kabel, Kupplungen und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden. Die Schneideinheiten (Messer) erst berühren, wenn das Gerät vom Netz getrennt ist. Achten Sie immer darauf, dass die verwendeten Netzleitungen ausreichend abgesichert sind. Obwohl der Elektromotor gegen Spritzwasser geschützt ist, darf mit dem Gerät nicht bei Regen und auch nicht in nasser Umgebung gearbeitet werden. Ausschließlich feuchtigkeitsisolierte Verlängerungskabel für den Außenbereich benutzen, die für die Verwendung mit dem Gerät geeignet sind (Ö 11.1). Kabel beim Mähen vom Messer fernhalten. Anschlussleitung an Stecker und Steckbuchse trennen und nicht an den Anschlussleitungen ziehen. Wird das Gerät an ein Stromaggregat angeschlossen, ist darauf zu achten, dass es durch Stromschwankungen beschädigt werden kann. Das Gerät nur an eine Stromversorgung anschließen, die durch eine FehlerstromSchutzeinrichtung mit einem Auslösestrom von höchstens 30 mA geschützt ist. Nähere Auskünfte gibt der Elektroinstallateur.

0478 121 9920 C - DE

5. Symbolbeschreibung Achtung! Vor Inbetriebnahme Gebrauchsanleitung lesen.

Verletzungsgefahr! Dritte aus dem Gefahrenbereich fernhalten.

Schnellspanner Schraube Kabelführung Kabelclip Lenkerschutz

ME 443 C: Elektromotor einschalten.

ME 443 C: Elektromotor abstellen.

J K L M Hülse Schraube Scheibe Mutter

NO ME 443 C: ME 443: Elektromotor einschalten.

Der Lieferumfang kann länderabhängig und abhängig von der Ausführungsart unterschiedlich sein.

7. Gerät betriebsbereit machen 7.1 Allgemein Verletzungsgefahr Beachten Sie die Sicherheitshinweise im Kapitel "Zu Ihrer Sicherheit". (Ö 4.)

0478 121 9920 C - DE FR EN ME 443:

E F G H I NL Stk. 1 1 1 2 1

IT Bezeichnung Grundgerät Grasfangkorboberteil Grasfangkorbunterteil Bolzen Gebrauchsanleitung

PT Stromschlaggefahr! Anschlusskabel von Schneidwerkzeug fernhalten.

SV Verletzungsgefahr durch das Schneidwerkzeug! Lassen Sie auch ein ausgedientes Gerät niemals unbeaufsichtigt. Stellen Sie sicher, dass das Gerät und das Schneidwerkzeug außerhalb der Reichweite von Kindern aufbewahrt werden.

DA Stellen Sie sicher, dass ein ausgedientes Gerät einer fachgerechten Entsorgung zugeführt wird. Machen Sie das Gerät vor der Entsorgung unbrauchbar. Um Unfällen vorzubeugen, entfernen Sie dazu insbesondere das Netzkabel bzw. das Elektrokabel zum Elektromotor.

Verletzungsgefahr! Vorsicht vor scharfem Mähmesser. Das Mähmesser läuft nach dem Ausschalten wenige Sekunden nach (Motor-/ Messerbremse). Vor Arbeiten am Schneidwerkzeug, vor Wartungsund Reinigungsarbeiten, vor dem Prüfen, ob die Anschlussleitung verschlungen oder verletzt ist, und vor dem Verlassen des Geräts den Motor ausschalten und Netzstecker ziehen.

RU Aus Gründen der elektrischen Sicherheit muss das Elektrokabel am Lenker immer ordnungsgemäß montiert sein.

● Gerät für alle beschriebenen Arbeiten auf einen waagrechten, ebenen und festen Untergrund stellen.

● Auf der gegenüberliegenden Seite die Schraube (F) von innen nach außen durch die Bohrungen stecken.

7.2 Mono-Lenker montieren (ME 443 C)

● Lenkerschutz (I) aufstecken und Schnellspanner (E) auf die Schrauben (F) aufschrauben (es sollte etwa ein Gewindegang der Schraube hervorstehen) und nach oben klappen.

● Hülse (J) in die Bohrung am Lenker (1) einführen. ● Die beiden Scheiben (L) mit der Wölbung nach innen auf die Hülse des Lenkers (1) stecken. ● Hülse (J) und Scheiben (L) halten und zusammen mit dem Lenker (1) in die Halterung an der Lenkerkonsole (2) einführen. ● Schraube (K) von außen nach innen durch die Bohrungen am Lenker (1) und an der Lenkerkonsole (2) stecken. Mutter (M) aufschrauben und Schraube (K) mit 20-25 Nm festschrauben. Elektrokabel montieren: ● Elektrokabel (3) wie abgebildet in die Halterungen (4) des Kabellabyrinthes an der Lenkerkonsole einlegen.

7.3 Dual-Lenker montieren (ME 443)

● Schraube (F) durch die Bohrung der Kabelführung (G) stecken. ● Lenkeroberteil (2) an Lenkerunterteile (1) halten. ● Kabelführung (G) am Elektrokabel (3) einhängen und Schraube (F) von innen nach außen durch die Bohrungen stecken.

● Korrekte Montage überprüfen: Die Schnellspanner (E) müssen so stark angezogen sein, dass sie eng am Lenker anliegen und das Lenkeroberteil fest mit dem Lenkerunterteil verbunden ist. Wenn der Lenker nicht fest montiert ist oder die Schnellspanner nicht korrekt sitzen, die Schnellspanner öffnen und so weit verdrehen, bis sie fest sitzen.

7.4 Grasfangkorb zusammenbauen

● Grasfangkorboberteil (B) auf Grasfangkorbunterteil (C) aufsetzen. Auf richtige Position in den Führungen achten. ● Bolzen (D) von innen durch die vorgesehenen Öffnungen drücken. ● Grasfangkorboberteil (B) mit leichtem Druck im Grasfangkorbunterteil einrasten lassen. ● Grasfangkorb einhängen (Ö 8.3).

Kabelclip montieren: Stromschlaggefahr! Damit die Isolierschicht des Lenkers nicht beschädigt wird, Kabelclip nur mit der Hand aufdrücken und keine Werkzeuge (z. B. Hammer, Schraubenzieher) verwenden. ● Elektrokabel (3) mit Kabelclip (H) am Lenkeroberteil befestigen. Am Lenkeroberteil einen Abstand von 25 - 27 cm zwischen Kabelclip und Schalter beachten. ● Elektrokabel (3) wie abgebildet in die Halterung (4) der Lenkerkonsole einlegen.

8.1 Mono-Lenker (ME 443 C) Der Rasenmäher ME 443 C ist mit einem einstellbaren Mono-Lenker ausgestattet.

Stromschlaggefahr! Das Elektrokabel muss immer in der Lenkermanschette und in der Lenkerkonsole fixiert werden. Klemmgefahr! Vor dem Betätigen des Rasthebels (1) das Lenkeroberteil (2) mit einer Hand an der höchsten Stelle halten und leicht anheben (entlasten). Nach der Betätigung des Rasthebels kann das Lenkeroberteil durch sein Eigengewicht in die niederste Stellung fallen. Niemals Finger zwischen Lenker und Lenkerkonsole (unter dem Rasthebel) positionieren. 0478 121 9920 C - DE

● Schnellspanner (1) schließen – nach oben klappen.

Die Höhe des Mono-Lenkers kann in 2 Stufen eingestellt werden:

● Rasthebel (1) nach unten drücken und halten. ● Lenker (2) in die gewünschte Position stellen. ● Rasthebel (1) loslassen und darauf achten, dass der Lenker wieder vollständig einrastet.

● Auswurfklappe (1) öffnen und halten. ● Grasfangkorb (2) mit den Haltenasen in die Aufnahmen (3) an der Geräterückseite einhängen. Aushängen: ● Auswurfklappe (1) öffnen und halten.

Der Grasfangkorb ist mit einer Füllstandsanzeige (1) am Grasfangkorboberteil ausgestattet.

Der Luftstrom, der durch die Rotation des Mähmessers entsteht und für die Befüllung des Grasfangkorbes sorgt, hebt die Füllstandsanzeige an (2): Der Grasfangkorb wird mit Schnittgut befüllt.

● Grasfangkorb (2) anheben und nach hinten abnehmen.

● Gefüllten Grasfangkorb entleeren (Ö 11.5).

● Auswurfklappe (1) schließen.

8.4 Zentrale Schnitthöhenverstellung

Es können sechs verschiedene Schnitthöhen zwischen 25 mm und 75 mm eingestellt werden. Stufe 1 = kleinste Schnitthöhe

0478 121 9920 C - DE EN FR NL RU

7 Klemmgefahr! Durch das Lösen der Schnellverschlüsse kann das Lenkeroberteil umklappen. Halten Sie deshalb stets das Lenkeroberteil (2) an der höchsten Stelle mit einer Hand, während Sie die Schnellverschlüsse öffnen.

8.5 Füllstandsanzeige

Füllt sich der Grasfangkorb mit Gras, verringert sich dieser Luftstrom und die Füllstandsanzeige senkt sich (3):

● Auswurfklappe (1) schließen.

8.2 Dual-Lenker (ME 443)

● Rasthebel (2) loslassen und einrasten lassen.

● Lenkeroberteil (2) nach hinten aufklappen und mit einer Hand halten.

● Lenker (2) nach hinten aufklappen und darauf achten, dass der Lenker vollständig einrastet

Arbeitsposition (zum Schieben des Geräts):

● Gewünschte Schnitthöhe durch Aufund Abbewegen des Geräts einstellen. Die aktuelle Schnitthöhe kann an der Schnitthöhenanzeige (3) mit Hilfe der Markierung (4) abgelesen werden.

PT Arbeitsposition (zum Schieben des Geräts):

● Haltegriff (1) umfassen, Hebel (2) nach oben ziehen und halten.

Schnitthöhe einstellen:

● Lenker (2) nach vorne umklappen und darauf achten, dass das Elektrokabel nicht beschädigt wird.

● Schnellspanner (1) öffnen – nach unten klappen – und Lenkeroberteil (2) nach vorne umklappen und darauf achten, dass das Elektrokabel nicht beschädigt wird.

● Rasthebel (1) nach unten drücken und halten.

Stufe 6 = größte Schnitthöhe

DA Transportposition (zum Reinigen des Gerätes, zum platzsparenden Transportieren und Aufbewahren):

Transportposition (zum Reinigen des Gerätes, zum platzsparenden Transportieren und Aufbewahren):

9. Hinweise zum Arbeiten 9.1 Allgemein Verletzungsgefahr! Eventuelle Kabelknäuel sofort entwirren. Führen Sie die Anschlussleitung beim Mähen hinter sich. Anschlussleitungen können versehentlich beim Mähen abgeschnitten werden oder zur Stolperfalle werden. Sie bergen deshalb ein hohes Unfallrisiko. Daher nur so mähen, dass die Anschlussleitung immer sichtbar in der bereits gemähten Rasenfläche liegt. Einen schönen und dichten Rasen erhält man durch häufiges Mähen und Kurzhalten des Rasens.

Der Rasenmäher darf nur so stark beansprucht werden, dass die Drehzahl des Elektromotors dabei nicht wesentlich absinkt. Bei absinkender Drehzahl höhere Schnitthöhen-Einstellung wählen und/ oder die Vorschubgeschwindigkeit reduzieren.

9.3 Wenn das Mähmesser blockiert Sofort den Elektromotor abstellen und Netzstecker ziehen. Danach die Ursache der Störung beseitigen.

9.4 Thermischer Überlastschutz des Elektromotors Tritt beim Arbeiten eine Überlastung des Elektromotors auf, schaltet der eingebaute thermische Überlastschutz den Elektromotor selbständig ab. Ursachen für eine Überlastung:

Den Rasen bei heißem und trockenem Klima nicht zu kurz mähen, da er sonst von der Sonne verbrannt und unansehnlich wird!

– Mähen von zu hohem Gras oder zu tief eingestellte Schnitthöhe,

Mit einem scharfen Messer ist das Schnittbild schöner als mit einem abgestumpften, daher sollte es regelmäßig geschärft werden (VIKING Fachhändler).

– unzureichende Reinigung der Kühlluftführung (Ansaugschlitze)

9.2 Richtige Belastung des Elektromotors Den Rasenmäher nicht in hohem Gras bzw. nicht in niedrigster Schnitthöhe einschalten.

10. Sicherheitseinrichtungen Das Gerät ist für die sichere Bedienung und zum Schutz vor unsachgemäßer Benutzung mit mehreren Sicherheitseinrichtungen ausgestattet. Verletzungsgefahr! Wird bei einer der Sicherheitseinrichtungen ein Defekt festgestellt, darf das Gerät nicht in Betrieb genommen werden. Wenden Sie sich an einen Fachhändler, VIKING empfiehlt den VIKING Fachhändler.

10.1 Schutzeinrichtungen Der Rasenmäher ist mit Schutzeinrichtungen ausgestattet, die einen unbeabsichtigten Kontakt mit dem Mähmesser und mit ausgeworfenem Schnittgut verhindern. Dazu zählen das Gehäuse, die Auswurfklappe, der Grasfangkorb und der ordnungsgemäß montierte Lenker.

– zu hohe Vorschubgeschwindigkeit,

– Mähmesser ist stumpf oder verschlissen, – nicht geeignete oder zu lange Anschlussleitung – Spannungsabfall (Ö 11.1).

10.2 Zweihandbedienung Der Elektromotor kann nur eingeschaltet werden, wenn mit der rechten Hand der Einschaltknopf gedrückt und gehalten sowie danach mit der linken Hand der Motorstoppbügel zum Lenker gezogen wird.

Wiederinbetriebnahme Nach einer Abkühlzeit von bis zu 10 min. (abhängig von der Umgebungstemperatur) das Gerät wieder normal in Betrieb nehmen (Ö 11.).

0478 121 9920 C - DE Bei Verwendung einer Kabeltrommel muss die Anschlussleitung ganz abgerollt sein, sonst kann durch elektrischen Widerstand Leistungsverlust und Überhitzung entstehen. Als Anschlussleitungen dürfen nur Leitungen verwendet werden, die nicht leichter sind als Gummischlauchleitungen H07 RN-F DIN/VDE 0282.

11 Während der Arbeit verhindert die Zugentlastung ein ungewolltes Abziehen der Anschlussleitung und dadurch eine mögliche Beschädigung des Netzanschlusses am Gerät. Daher muss das Anschlusskabel durch die Zugentlastung geführt werden.

Mindestquerschnitt: bis 25 m Länge: 3 x 1,5 mm² bis 50 m Länge: 3 x 2,5 mm²

● Mit dem Anschlusskabel (1) eine Schlaufe bilden und diese durch die Öffnung (2) führen.

Die Kupplungen der Anschlusskabel müssen aus Gummi oder gummiüberzogen sein und der Norm DIN/VDE 0620 entsprechen.

● Die Schlaufe über den Haken (3) stülpen und festziehen.

0478 121 9920 C - DE DE EN FR NL IT ES

11.4 Rasenmäher ausschalten

13 ● Motorstoppbügel (1) loslassen. Elektromotor und Mähmesser kommen nach kurzer Auslaufzeit zum Stillstand.

PT Stromschlaggefahr! Beachten Sie die Sicherheitshinweise im Kapitel „Zu Ihrer Sicherheit“ (Ö 4.).

● Der Einschaltknopf (1) kann nach Betätigen des Motorstoppbügels (2) losgelassen werden.

11.1 Gerät elektrisch anschließen

Der Anwender hat sicherzustellen, dass das Gerät nur an einem Stromversorgungsnetz betrieben wird, das diese Anforderungen erfüllt. Wenn nötig, kann die Systemimpedanz beim lokalen Energieversorgungsunternehmen erfragt werden.

● Einschaltknopf (1) drücken und halten. Motorstoppbügel (2) zum Lenker ziehen und halten.

11.5 Grasfangkorb entleeren

14 Verletzungsgefahr! Vor dem Entnehmen des Grasfangkorbes den Elektromotor aus Sicherheitsgründen abstellen. ● Grasfangkorb aushängen. (Ö 8.3) ● Grasfangkorb an der Verschlusslasche (1) öffnen. Grasfangkorboberteil (2) aufklappen und halten. Grasfangkorb nach hinten umklappen und Schnittgut entleeren. ● Grasfangkorb schließen. ● Grasfangkorb einhängen. (Ö 8.3)

11. Gerät in Betrieb nehmen

Dieses Gerät ist für den Betrieb an einem Stromversorgungsnetz mit einer Systemimpedanz Zmax am Übergabepunkt (Hausanschluss) von maximal 0,49 Ohm (bei 50 Hz) vorgesehen.

12 Den Elektromotor nicht in hohem Gras bzw. in tiefster Schnitthöhe einschalten, da dies den Einschaltvorgang erschwert.

DA Eine im Elektromotor integrierte Auslaufbremse verkürzt die Auslaufzeit bis zum Messerstillstand.

Die Netzanschlussleitung muss ausreichend abgesichert sein (Ö 18.).

11.3 Rasenmäher einschalten

EL Nach dem Loslassen des Motorstoppbügels kommt das Mähmesser nach weniger als 3 Sekunden zum Stillstand.

Netzspannung und Netzfrequenz müssen mit den Angaben auf dem Typenschild bzw. den Angaben im Kapitel „Technische Daten“ (Ö 18.) übereinstimmen.

10.3 Auslaufbremse des Elektromotors

Zur Erleichterung der Reinigungsarbeiten wird empfohlen, vor dem Aufstellen des Geräts die höchste Schnittstufe auszuwählen.

12. Wartung 12.1 Allgemein

Reinigungsposition ME 443:

Verletzungsgefahr! Beachten Sie die Sicherheitshinweise im Kapitel „Zu Ihrer Sicherheit“ (Ö 4.). Jährliche Wartung durch den Fachhändler:

● Gerät nur mit Wasser, mit einer Bürste oder mit einem Tuch reinigen. Angesetzte Grasrückstände mit einem Holzstab lösen. Bei Bedarf Spezialreiniger (z.B. STIHL Spezialreiniger) verwenden. ● Niemals Strahlwasser oder Hochdruckreiniger auf Schalter, Motorteile, Dichtungen und Lagerstellen richten. Verletzungsgefahr! Vor dem Hochkippen den Mäher auf einen festen, waagrechten und ebenen Untergrund stellen. Gerät kann bei Arbeiten in der Reinigungsposition umstürzen. Immer seitlich am Gerät stehen. Nie vor oder hinter dem Mäher arbeiten.

● Lenkeroberteil (1) halten und Schnellspanner öffnen – nach unten klappen.

12.4 Lenkeroberteil ME 443 Wartungsintervall: Vor jedem Einsatz Das Lenkeroberteil ist mit einer Isolierschicht überzogen. Falls diese Beschädigungen aufweist, muss das Lenkeroberteil ausgetauscht werden.

● Lenkeroberteil (1) nach hinten ablegen.

Der Rasenmäher sollte einmal jährlich von einem Fachhändler überprüft werden. VIKING empfiehlt den VIKING Fachhändler.

Wartungsintervall: Nach jedem Einsatz

● Grasfangkorb aushängen. (Ö 8.3)

Die Lager der Räder sind wartungsfrei.

● Auswurfklappe (2) öffnen und halten.

12.5 Mähmesser warten

● Gerät vorne anheben und wie abgebildet in die Reinigungsposition aufstellen. Sicheren Stand des Gerätes prüfen.

Wartungsintervall: Vor jedem Einsatz

Reinigungsposition ME 443 C:

● Mähmesser (1) reinigen und auf Beschädigungen (Kerben oder Risse) und Verschleiß kontrollieren und gegebenenfalls tauschen.

Klemmgefahr! Nach der Betätigung des Rasthebels kann das Lenkeroberteil durch sein Eigengewicht in die niederste Stellung fallen. Niemals Finger zwischen Lenker und Lenkerkonsole (unter dem Rasthebel) positionieren. ● Grasfangkorb aushängen. (Ö 8.3) ● Auswurfklappe (2) öffnen und halten.

● Rasenmäher in Reinigungsposition hochkippen. (Ö 12.2)

● Messerstärke an zumindest 5 Stellen mit einem Messschieber (nicht im Lieferumfang enthalten) prüfen. Insbesondere muss die Mindeststärke auch im Bereich der Messerflügel gegeben sein. ● Lineal (2) an die vordere Messerkante anlegen und Rückschliff messen.

● Mit dem Daumen den Rasthebel (3) nach unten drücken und halten. ● Gerät am Haltegriff vorne umfassen und langsam nach hinten aufkippen. ● Auswurfklappe (2) loslassen und sicheren Stand des Geräts prüfen.

12.3 Elektromotor und Räder Der Elektromotor ist wartungsfrei.

0478 121 9920 C - DE Abstand B: Die Mindestbreite des Mähmessers darf 39 mm nicht unterschreiten. Abstand C: Die Messerstärke muss an jeder Stelle zumindest 2 mm betragen. Die Überprüfung sollte mit Hilfe eines Messschiebers erfolgen. Ist am Rasenmäher nicht das mitgelieferte Messer montiert, sondern z. B. das als Sonderzubehör erhältliche Multimesser, gelten dementsprechend andere Verschleißgrenzen.

2 Montage: Verletzungsgefahr! Das Mähmesser (2) darf nur wie abgebildet montiert werden. Die Laschen (6) müssen nach unten (zum Rasen) und die hochgebogenen Messerflügel nach oben (zum Gerät) zeigen. Das vorgeschriebene Anziehmoment der Messerschraube von 10 - 15 Nm ist genau einzuhalten, da die sichere Befestigung des Schneidwerkzeuges davon abhängt. Messerschraube (3) zusätzlich mit Loctite 243 sichern. Die Messerschraube (3) muss bei jedem Messertausch erneuert werden. ● Messerauflagefläche und Messerbuchse reinigen.

DE EN FR VIKING empfiehlt, das Schärfen des Mähmessers einem Fachmann zu überlassen. Bei falsch geschliffenem Messer (falscher Schärfwinkel, Unwucht usw.) wird die Funktion des Geräts beeinträchtigt. Schärfanleitung: ● Mähmesser ausbauen (Ö 12.6). ● Mähmesser beim Schleifen kühlen, z. B. mit Wasser. Eine Blaufärbung darf nicht auftreten, da sonst die Schneidhaltigkeit vermindert wird. ● Messer gleichmäßig schärfen, um Vibrationen durch Unwucht zu vermeiden. ● Schärfwinkel von 30° einhalten.

0478 121 9920 C - DE NL IT Verletzungsgefahr! Messer vor dem Einbau auf Beschädigungen kontrollieren. Das Messer muss erneuert werden, wenn Kerben oder Risse erkennbar sind, wenn die Schneiden mehr als 15 mm zurückgeschärft sind oder wenn das Messer an einer Stelle dünner als 2 mm ist (Ö 12.5).

● Messerschraube (3) ausschrauben. Mähmesser (2) und Messerschraube (3) abnehmen.

12.7 Mähmesser schärfen

● Geeignetes Holzstück (1) zum Gegenhalten des Mähmessers (2) verwenden.

● Messerschraube (3) eindrehen und mit einem Drehmoment von 10 - 15 Nm festziehen.

NO Abstand A: Die Schneiden dürfen maximal um 15 mm zurückgeschliffen werden.

● Geeignetes Holzstück (1) zum Gegenhalten des Mähmessers (2) verwenden.

SV Verschleißgrenzen:

Um Schäden an der Messerschraube zu verhindern, zum Lösen bzw. Festschrauben passende Sechskantnuss 22 mm (nicht im Lieferumfang enthalten) verwenden.

DA Messer werden je nach Einsatzort und Einsatzdauer unterschiedlich stark abgenutzt. Wenn Sie das Gerät auf sandigem Untergrund bzw. häufig unter trockenen Bedingungen einsetzen, wird das Messer stärker beansprucht und verschleißt überdurchschnittlich schnell.

● Mähmesser (2) mit den hochgebogenen Flügeln nach oben auf Messerbuchse aufsetzen. Die Haltenasen (4) müssen in den Bohrungen (5) positioniert werden.

EL Ein verschlissenes oder beschädigtes Mähmesser kann abbrechen und schwere Verletzungen verursachen. Die Anweisungen zur Messerwartung sind deshalb jedenfalls einzuhalten.

12.6 Mähmesser aus- und einbauen

RU Verletzungsgefahr!

● Schleifgrat an der Schneidkante gegebenenfalls nach dem Schärfvorgang mit einem feinen Schleifpapier entfernen.

12.8 Aufbewahrung (Winterpause) Gerät in einem trockenen, verschlossenen und staubarmen Raum aufbewahren. Stellen Sie sicher, dass es außerhalb der Reichweite von Kindern ist. Den Rasenmäher nur in betriebssicherem Zustand einlagern, bei Bedarf Lenker umklappen. Halten Sie alle Muttern, Bolzen und Schrauben fest angezogen, erneuern Sie unleserlich gewordene Gefahren- und Warnhinweise am Gerät, prüfen Sie die gesamte Maschine auf Verschleiß oder Beschädigungen. Ersetzen Sie abgenutzte oder beschädigte Teile. Eventuelle Störungen am Gerät sind grundsätzlich vor der Einlagerung zu beheben. Bei längerer Stilllegung des Rasenmähers (Winterpause) die nachfolgenden Punkte beachten: ● Alle äußeren Teile des Gerätes sorgfältig reinigen. ● Sämtliche beweglichen Teile gut einölen bzw. einfetten.

14. Verschleiß minimieren und Schäden vermeiden

18 Verletzungsgefahr! Beachten Sie vor dem Transport das Kapitel "Zu Ihrer Sicherheit". (Ö 4.) Beim Transport immer geeignete Sicherheitsbekleidung (Sicherheitsschuhe, feste Handschuhe) tragen. Vor dem Anheben bzw. Transport immer die Netzleitung abstecken. VIKING empfiehlt aus Sicherheitsgründen das Gerät nur mit Hilfe einer zweiten Person anzuheben bzw. zu tragen. Vor dem Anheben das Gewicht im Kapitel "Technische Daten" beachten. Tragen des Geräts: ● Zwei Personen: Gerät ausschließlich am vorderen Haltegriff (1) und am Lenker (3) anheben. Immer auf ausreichenden Abstand des Mähmessers vom Körper, insbesondere von Füßen und Beinen, achten. ● Eine Person: Gerät mit einer Hand in der Mitte des oberen Transportgriffs (2) und mit der anderen Hand am unteren Transportgriff (1) anheben bzw. tragen. Verzurren des Geräts: ● Gerät auf der Ladefläche mit geeigneten Befestigungsmitteln sichern.

● Seile bzw. Gurte an den markierten Punkten (4) festmachen.

Wichtige Hinweise zur Wartung und Pflege der Produktgruppe Rasenmäher handgeführt und netzbetrieben (ME) Für Sach- und Personenschäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung, insbesondere hinsichtlich Sicherheit, Bedienung und Wartung, verursacht werden, oder die durch Verwendung nicht zugelassener Anbau- oder Ersatzteile auftreten, schließt die Fa. VIKING jede Haftung aus. Bitte beachten Sie unbedingt folgende wichtige Hinweise zur Vermeidung von Schäden oder übermäßigem Verschleiß an Ihrem VIKING Gerät: 1. Verschleißteile Manche Teile des VIKING Gerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u. a.: – Messer 2. Einhaltung der Vorgaben dieser Gebrauchsanleitung Benutzung, Wartung und Lagerung des VIKING Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Alle Schäden, die durch Nichtbeachten der

0478 121 9920 C - DE Dies gilt insbesondere für:

– Schäden am Elektromotor infolge unzureichender Reinigung der Kühlluftführung (Ansaugschlitze).

– nicht ausreichend dimensionierte Zuleitung (Querschnitt).

– Korrosions- und andere Folgeschäden durch unsachgemäße Lagerung.

– falschen elektrischen Anschluss (Spannung).

– Schäden am Gerät durch die Verwendung von qualitativ minderwertigen Ersatzteilen.

3. Wartungsarbeiten Alle im Abschnitt "Wartung" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen. VIKING empfiehlt Wartungsarbeiten und Reparaturen nur beim VIKING Fachhändler durchführen zu lassen. VIKING Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt. Werden diese Arbeiten versäumt, können Schäden auftreten, die der Benutzer zu verantworten hat.

0478 121 9920 C - DE Rasenschnitt gehört nicht in den Müll, sondern soll kompostiert werden. Verpackungen, Gerät und Zubehöre sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen. Die getrennte, umweltgerechte Entsorgung von Materialresten fördert die Wiederverwendbarkeit von Wertstoffen. Aus diesem Grund ist nach Ablauf der gewöhnlichen Gebrauchsdauer das Gerät der Wertstoffsammlung zuzuführen. Beachten Sie bei der Entsorgung die Angaben im Kapitel "Entsorgung". (Ö 4.9) Wenden Sie sich an Ihr Recycling-Center oder Ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind.

17. CEKonformitätserklärung des Herstellers Wir,

NL Die Befestigungselemente des Mähmessers (z. B. Messerschraube) müssen beim Messertausch bzw. bei der Messermontage ersetzt werden. Ersatzteile sind beim VIKING Fachhändler erhältlich.

VIKING GmbH Hans Peter Stihl-Straße 5 A-6336 Langkampfen/Kufstein

– Folgeschäden durch die Weiterbenutzung des Produktes mit defekten Bauteilen.

– Schäden infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung bzw. Schäden durch Wartungs- oder Reparaturarbeiten, die nicht in Werkstätten von Fachhändlern durchgeführt wurden.

– nicht bestimmungsgemäße Verwendung des Produktes. – Einsatz des Produktes bei Sport- oder Wettbewerbs-Veranstaltungen.

erklären, dass die Maschine Rasenmäher, handgeführt und netzbetrieben (ME) Fabrikmarke: Typ: Serienidentifzierung

– Die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind.

16. Übliche Ersatzteile

VIKING ME 443.1 ME 443.1 C 6338

– nicht von VIKING freigegebene Veränderungen am Produkt.

DE Dazu zählen unter anderem:

RU Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten.

mit folgenden EG-Richtlinien übereinstimmt: 2000/14/EC, 2011/65/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC Die Erzeugnisse sind in Übereinstimmung mit folgenden Normen entwickelt worden: EN 60335-1, EN 60335-2-77

Angewandtes Konformitätsbewertungsverfahren: Anhang VIII (2000/14/EC) Name und Anschrift der beteiligten benannten Stelle: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Zusammenstellung und Aufbewahrung der Technischen Unterlagen: Johann Weiglhofer VIKING GmbH Das Baujahr und die Serialnummer sind auf dem Typenschild des Geräts angegeben. Gemessener Schallleistungspegel: 94,0 dB(A) Garantierter Schallleistungspegel: 96 dB(A) Langkampfen, 2015-01-02 (JJJJ-MM-TT)

VIKING GmbH Bereichsleiter Forschung und Produktentwicklung

18. Technische Daten ME 443.1 / ME 443.1 C: Serienidentifizierung 6338 Motor, Bauart: Elektromotor 26

ME 443.1 / ME 443.1 C: Hersteller: Cleva Typ: AC Universalelektromotor Spannung: 230 V~ Aufnahmeleistung: 1500 W Fequenz: 50 Hz Absicherung: 7A Schutzklasse: II Schutzart: IPX 4 Schneidvorrichtung: Messerbalken Schnittbreite: 41 cm Drehzahl der Schneidvorrichtung: 2900 U/min Antrieb Messerbalken: permanent Anziehmoment Messerschraube: 10 - 15 Nm Rad-Ø vorne: 180 mm Rad-Ø hinten: 200 mm Grasfangbox: 55 l Schnitthöhe: 25 - 75 mm ME 443.1: Gemäß Richtlinie 2000/14/EC: Garantierter Schallleistungspegel LWAd 96 dB(A) Gemäß Richtlinie 2006/42/EC: Schalldruckpegel am Arbeitsplatz LpA 82 dB(A) Unsicherheit KpA 2 dB(A) Angegebener Schwingungskennwert nach EN 12096: Gemessener Wert ahw 1,40 m/sec² Unsicherheit Khw 0,70 m/sec²

ME 443.1: Messung gemäß EN 20643 L/B/H: 138/49/107 cm Gewicht: 20 kg Gewicht (nur für Großbritannien): 21 kg ME 443.1 C: Gemäß Richtlinie 2000/14/EC: Garantierter Schallleistungspegel LWAd: 96 dB(A) Gemäß Richtlinie 2006/42/EC: Schalldruckpegel am Arbeitsplatz LpA 82 dB(A) Unsicherheit KpA 2 dB(A) Angegebener Schwingungskennwert nach EN 12096: Gemessener Wert ahw 1,30 m/sec² Unsicherheit Khw 0,65 m/sec² Messung gemäß EN 20643 L/B/H: 138/49/108 cm Gewicht: 22 kg

19. Fehlersuche # eventuell einen Fachhändler aufsuchen, VIKING empfiehlt den VIKING Fachhändler. Störung: Elektromotor läuft nicht an Mögliche Ursache: – Keine Netzspannung – Anschlusskabel/Stecker bzw. Steckerkupplung oder Schalter defekt – Startknopf nicht gedrückt

0478 121 9920 C - DE Störung: Häufig auslösende Netzsicherung

Störung: Erschwertes Einschalten oder die Leistung des Elektromotors lässt nach

Abhilfe: – Geeignete Anschlussleitung verwenden (Ö 11.1) – Gerät an einen anderen Stromkreis anschließen – Schnitthöhe und Mähgeschwindigkeit an Mähbedingungen anpassen (Ö 8.4) Störung: Starke Vibrationen während des Betriebes Mögliche Ursache: – Messerschraube ist lose – Messer ist nicht ausgewuchtet Abhilfe: – Messerschraube anziehen (Ö 12.6)

0478 121 9920 C - DE DE EN NO PT ES IT Abhilfe: – Mähmesser nachschleifen oder ersetzen (Ö 12.7) – Vorschubgeschwindigkeit verringern und/oder richtige Schnitthöhe wählen (Ö 8.4)

Mögliche Ursache: – Mähen von zu hohem oder zu feuchtem Gras – Mähergehäuse ist verstopft Abhilfe: – Schnitthöhe und Mähgeschwindigkeit an Mähbedingungen anpassen (Ö 8.4) – Mähergehäuse reinigen (zum Reinigen Netzstecker ziehen) (Ö 12.2) Störung: Auswurfkanal verstopft Mögliche Ursache: – Mähmesser ist verschlissen – Mähen von zu hohem oder zu feuchtem Gras

SV Mögliche Ursache: – nicht geeignete Anschlussleitung – Netzüberlastung – Gerät ist überlastet durch Mähen von zu hohem oder zu feuchtem Gras

20.1 Übergabebestätigung

FR Mögliche Ursache: – Mähmesser ist stumpf oder verschlissen – Vorschubgeschwindigkeit ist im Verhältnis zur Schnitthöhe zu groß

NL Abhilfe: – Absicherung überprüfen (Ö 11.1) – Kabel/Stecker/Schalter überprüfen, ggf. auswechseln (Ö 11.1) – Startknopf drücken (Ö 11.3) – Elektromotor nicht in hohem Gras einschalten, Schnitthöhe anpassen (Ö 8.4) – Gerät abkühlen lassen (Ö 9.4) – Mähergehäuse reinigen (Ö 12.2) – Sicherung im Stecker tauschen (#)

20.2 Servicebestätigung

19 Geben Sie diese Gebrauchsanleitung bei Wartungsarbeiten Ihrem VIKING Fachhändler. Er bestätigt auf den vorgedruckten Feldern die Durchführung der Servicearbeiten.

DA Störung: Unsauberer Schnitt, Rasen wird gelb

– Messer nachschleifen (auswuchten) oder ersetzen (Ö 12.7)

– Elektromotor ist durch zu hohes oder zu feuchtes Gras überlastet – Schutz des Elektromotors aktiviert – Mähergehäuse ist verstopft – Sicherung im Stecker defekt (GBVersion)

Service ausgeführt am Datum nächster Service

Abhilfe: – Mähmesser ersetzen (Ö 12.7) – Schnitthöhe und Mähgeschwindigkeit an Mähbedingungen anpassen (Ö 8.4) 27

19. Recherche des pannes

15. Milieubescherming

VIKING GmbH Hans Peter Stihl-Straße 5 A 6336 Langkampfen / Kufstein

TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg

VIKING GmbH Hans Peter Stihl-Straße 5 A 6336 Langkampfen/Kufstein
