NO Vi önskar dig mycket nytta och nöje med din VIKING maskin!

166 166 166 166 166 167 167 168 168 168 169

SV Kontakta din återförsäljare eller vår försäljningsavdelning om du har frågor beträffande maskinen.

Information om denna bruksanvisning Allmänt Beskrivning av bruksanvisningen Landsberoende varianter Maskinbeskrivning För din säkerhet Allmänt Klädsel och utrustning Transportera maskinen Före arbetet Under arbetet Underhåll, rengöring, reparation och förvaring Förvaring under längre driftsuppehåll Varning – fara pga elektrisk ström Sluthantering Symbolbeskrivning Leveransens omfattning Göra maskinen klar för användning Allmänt Montera ensidigt styrhandtag (ME 443 C) Montera dubbelsidigt styrhandtag (ME 443) Sätta ihop gräsuppsamlare Reglage Ensidigt styrhandtag (ME 443 C) Dubbelsidigt styrhandtag (ME 443) Gräsuppsamlare Central klipphöjdinställning Mängdindikator

DA Denna produkt har tillverkats med moderna tillverkningsmetoder och omfattande åtgärder för att säkerställa kvaliteten. Vårt mål är inte uppnått förrän du är helt nöjd med din maskin.

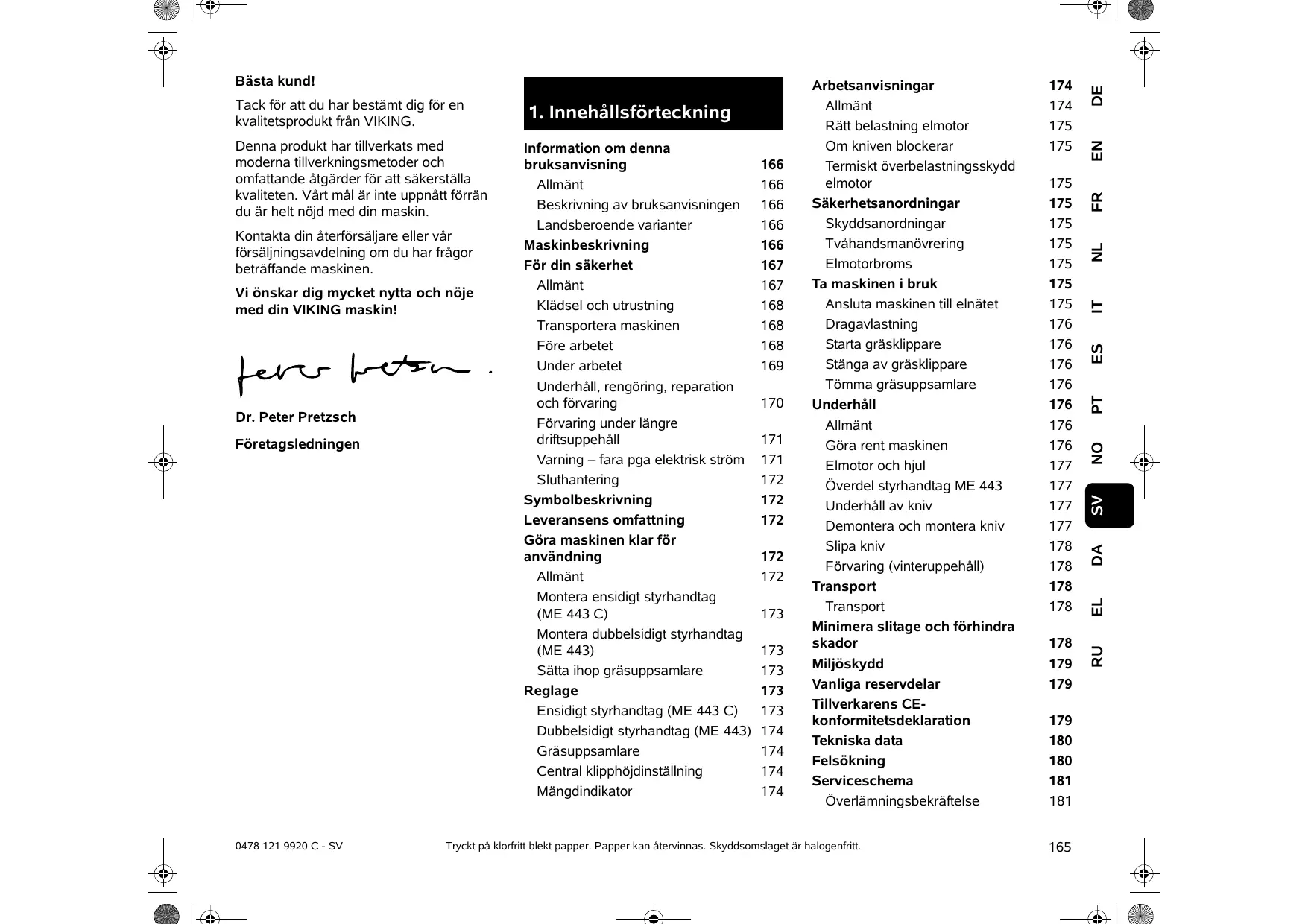

1. Innehållsförteckning

Arbetsanvisningar Allmänt Rätt belastning elmotor Om kniven blockerar Termiskt överbelastningsskydd elmotor Säkerhetsanordningar Skyddsanordningar Tvåhandsmanövrering Elmotorbroms Ta maskinen i bruk Ansluta maskinen till elnätet Dragavlastning Starta gräsklippare Stänga av gräsklippare Tömma gräsuppsamlare Underhåll Allmänt Göra rent maskinen Elmotor och hjul Överdel styrhandtag ME 443 Underhåll av kniv Demontera och montera kniv Slipa kniv Förvaring (vinteruppehåll) Transport Transport Minimera slitage och förhindra skador Miljöskydd Vanliga reservdelar Tillverkarens CEkonformitetsdeklaration Tekniska data Felsökning Serviceschema Överlämningsbekräftelse

EL Tack för att du har bestämt dig för en kvalitetsprodukt från VIKING.

2. Information om denna bruksanvisning

Arbetsmoment som kräver att användaren ingriper: ● Lossa skruven (1) med en skruvmejsel, aktivera spaken (2) ... Allmänna uppräkningar:

2.1 Allmänt Denna bruksanvisning är en original bruksanvisning från tillverkaren enligt EG-riktlinjen 2006/42/EC. VIKING arbetar ständigt med vidareutveckling av sitt produktutbud. Vi förbehåller oss därför rätten till ändringar av design, teknik och utrustning. Inga anspråk grundade på uppgifter och bilder i denna bruksanvisning kan därför ställas.

2.2 Beskrivning av bruksanvisningen Bilder och text beskriver vissa arbetsmoment. Samtliga bildsymboler, som finns på maskinen, förklaras i denna bruksanvisning. Blickriktning: Blickriktning vid användning ”vänster” och ”höger” i bruksanvisningen: Användaren står bakom maskinen och ser framåt i färdriktningen. Kapitelhänvisning: En pil hänvisar till motsvarande kapitel och underkapitel med ytterligare förklaringar. Följande exempel visar en hänvisning till ett kapitel: (Ö 2.1) Märkning av textavsnitt: De beskrivna anvisningarna kan vara markerade som i följande exempel.

– Användning av produkten för sporteller tävlingsändamål Text med extra betydelse: Textavsnitt med extra betydelse markeras med en av följande symboler, för att ytterligare framhäva dem i bruksanvisningen. Fara! Risk för olycksfall och allvarliga personskador. Ett visst förhållningssätt är nödvändigt eller bör undvikas. Varning! Risk för personskador. Ett visst förhållningssätt förhindrar möjliga eller sannolika personskador. Var försiktig! Lätta personskador resp. sakskador kan förhindras med ett visst förhållningssätt. Anvisning Information om hur du bättre använder maskinen och undviker möjlig felhantering. Text med bildreferens: Bilder som förklarar hur maskinen används finns alldeles i början av bruksanvisningen. Kamerasymbolen kopplar samman bilderna på bildsidorna med motsvarande textavsnitt i bruksanvisningen.

2.3 Landsberoende varianter VIKING levererar batteriladdarna med olika kontakter och strömbrytare, beroende på vilket land maskinen ska levereras till. På bilderna visas batteriladdare med eurokontakter. Nätanslutningen av maskiner med andra kontakter sker på liknande sätt.

3. Maskinbeskrivning 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

ME 443: Styrhandtagets överdel Snabblåsspakar Styrhandtagets underdel Motorkåpa Framhjul Handtag fram Typskylt Kåpa Bakhjul Spak klipphöjdinställning Handtag bak Gräsuppsamlare Mängdindikator (gräsuppsamlare) Död mans grepp Startknapp Nätanslutning Dragavlastning

0478 121 9920 C - SV Föreskrifterna för undvikande av olycksfall måste ovillkorligen följas under arbetet med maskinen. Hela bruksanvisningen måste läsas noggrant före den första idrifttagningen. Förvara bruksanvisningen på ett säkert ställe för senare referens. Dessa säkerhetsåtgärder är viktiga för din säkerhet. Anvisningarna kan dock inte täcka alla situationer. Använd maskinen med sunt förnuft och ansvarsfullt. Tänk på

0478 121 9920 C - SV Instruktionerna som användaren får bör innehålla information om att man måste vara ytterst försiktig och koncentrerad när man använder maskinen.

– För klippning av klätterväxter

Lämna resp. låna endast ut maskinen inklusive alla tillsatsredskap till personer som redan känner till denna modell och hur den ska hanteras. Bruksanvisningen är en del av maskinen och måste alltid skickas med. Maskinen får inte användas av barn, oerfarna personer som inte känner till anvisningarna eller personer med nedsatt fysisk, sensorisk eller mental förmåga. Tillåt inte barn eller ungdomar under 16 år att använda maskinen.Det kan finnas lokala bestämmelser som bestämmer användarens lägsta ålder. Använd endast maskinen om du är utvilad och i god fysisk och psykisk kondition. Om du har problem med hälsan bör du fråga

På grund av risken för att användaren ska skadas får maskinen inte användas till följande arbeten (ofullständig uppräkning):

– För hackning och finfördelning av trädoch häckmaterial – För rengöring av gångstigar (suga upp, blåsa bort)

– För skötsel av gräs på takaltaner och i balkonglådor

– För trimning av buskar, häckar och snår

SV Risk för kvävning! Risk för kvävning om barn leker med förpackningsmaterialet. Håll förpackningsmaterialet borta från barn.

Maskinen är endast avsedd för gräsklippning. Annan användning är inte tillåten och kan vara farlig eller orsaka skador på maskinen.

FR Varning – risk för olycksfall!

NL Maskinen får endast användas av personer som har läst bruksanvisningen och som känner till hur maskinen ska hanteras. Användaren måste själv se till att få praktiska instruktioner av en fackkunnig person före den första idrifttagningen. Användaren måste av försäljaren eller en annan fackkunnig person få instruktioner om hur maskinen används på ett säkert sätt.

IT Maskinen är konstruerad för privat bruk.

– För utjämning av jordhögar, t.ex. mullvadshögar – För transport av klippmaterial, utom i den därför avsedda gräsuppsamlaren Av säkerhetsskäl är varje förändring på maskinen, utom montering av tillbehör som har godkänts av VIKING, otillåten och medför att garantianspråket går förlorat. Information om godkänt tillbehör får du hos din VIKING servande fackhandel. Manipulering av maskinen, som förändrar effekten eller elmotorns varvtal, är absolut förbjuden. Föremål, djur eller personer, särskilt barn, får inte transporteras med maskinen.

Bekanta dig med reglagen och hur maskinen används.

din läkare om du får använda maskinen. Använd inte maskinen om du har druckit alkohol, tagit droger eller medicin som påverkar reaktionsförmågan.

att användaren är ansvarig för skador som drabbar andra personer och deras egendom.

18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34

ME 443 C: Styrhandtagets överdel Spärrspak styrhandtag Styrkonsol Motorkåpa Framhjul Handtag fram Typskylt Kåpa Bakhjul Spak klipphöjdinställning Handtag bak Gräsuppsamlare Mängdindikator (gräsuppsamlare) Död mans grepp Nätanslutning Dragavlastning Startknapp

Var extra försiktig vid användning i offentliga anläggningar, parker, idrottsanläggningar, längs vägar och inom jord- och skogsbruk. Varning! Hälsorisk pga vibration! För hög belastning pga vibration kan medföra cirkulationsrubbningar eller nervskador, särskilt hos människor med hjärtbesvär. Ta kontakt med en läkare om det uppträder symtom som kan ha orsakats av vibrationsbelastning. Sådana symtom, som vanligtvis uppträder i fingrarna, händerna eller handlederna, är t.ex. (ofullständig uppräkning): – Känselbortfall – Smärtor – Muskelsvaghet – Missfärgning av huden – Obehagliga krypningar

Bör aldrig löst sittande kläder som kan fastna i rörliga delar (manöverspak) – inte heller smycken, slips eller schal.

4.3 Transportera maskinen

Kontrollera området där maskinen ska användas noggrant och ta bort alla stenar, stockar, ståltrådar, ben och andra främmande föremål som kan kastas upp av maskinen. Hinder (t.ex. stubbar, rötter) kan vara svåra att upptäcka i högt gräs.

Använd alltid skyddshandskar, för att förhindra personskador pga skarpa kanter eller mycket varma maskindelar.

Markera därför alla i gräsmattan dolda objekt (hinder), som inte kan tas bort, innan maskinen används.

Före transport ska maskinen stängas av, elkabeln dras ut och kniven ska stå stilla.

Alla defekta samt utslitna och skadade delar ska bytas innan maskinen används. Riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga eller skadade måste bytas ut. Din VIKING servande fackhandel har nya etiketter och alla nödvändiga reservdelar i lager.

Transportera maskinen endast när elmotorn är kall. Beakta maskinens vikt och använd lämpliga lasthjälpmedel (lastramper, lyftanordningar) vid behov. Säkra maskinen och medtransporterade maskindelar (t.ex. gräsuppsamlare) på lastytan med lämpliga fästanordningar av rätt dimension (band, rep osv.). Undvik kontakt med kniven när du lyfter eller bär maskinen.

4.2 Klädsel och utrustning Använd alltid stadiga skor med räfflad sula under arbetet. Arbeta aldrig barfota eller t.ex. med sandaler. Bär alltid kraftiga skyddshandskar och sätt upp långt hår (med schalett, mössa osv.) vid underhåll och rengöringsarbeten samt vid transport av maskinen. Använd lämpliga skyddsglasögon när kniven slipas. Maskinen får endast tas i bruk med långbyxor och åtsittande kläder.

Maskinen får endast användas i säkert bruksskick. Kontrollera före varje idrifttagning: – Att maskinen har monterats enligt föreskrift.

Beakta uppgifterna i kapitlet ”Transport”. Där beskrivs hur maskinen ska lyftas resp. bindas fast. (Ö 13.1)

– Att klippverktyget och hela knivenheten (kniv, fästen, klippaggregathus) är i felfritt skick. Kontrollera särskilt beträffande fastsättning, skador (hack eller sprickor) samt slitage.

Beakta regionala lagliga föreskrifter vid transport av maskinen, särskilt när det gäller lastens säkerhet och transport av föremål på lastflak.

– Att säkerhetsanordningarna (t.ex. utkastlucka, kåpa, styrhandtag, död mans grepp) är i felfritt skick och fungerar ordentligt.

– Att gräsuppsamlaren är oskadd och komplett monterad. En skadad gräsuppsamlare får inte användas.

Se till att endast personer som känner till bruksanvisningen använder maskinen. Beakta kommunala föreskrifter för driftstider för trädgårdsredskap med förbränningsmotor resp. elmotor.

– Att elmotorbromsen fungerar. Genomför alla nödvändiga arbeten vid behov resp. kontakta en servande fackhandel. VIKING rekommenderar en VIKING servande fackhandel. Beakta uppgifterna i kapitlet ”Fara pga elektrisk ström” (Ö 4.8).

0478 121 9920 C - SV Säkerhetsavståndet som skapas av styrhandtaget måste alltid följas. Styrhandtaget måste alltid monteras enligt föreskrift och får inte förändras. Maskinen får aldrig tas i bruk med nedfällt styrhandtag. Fäst aldrig föremål på styrhandtaget (t.ex. arbetskläder). Förlängningskablar får inte lindas runt styrhandtaget. Arbeta endast i dagsljus eller bra artificiell belysning. Arbeta inte vid en omgivningstemperatur under +5 °C. Använd inte maskinen vid regn, åskväder och absolut inte vid risk för blixtnedslag. På våt mark ökar risken för olycksfall (användaren halkar lättare). Var särskilt försiktig pga halkrisken. Undvik om möjligt att använda maskinen på våt mark.

0478 121 9920 C - SV Arbete i sluttningar: Arbeta alltid på tvären och inte på längden i en sluttning. Om användaren förlorar kontrollen vid klippning på längden kan han få den gående maskinen över sig. Var särskilt försiktig när du ändrar riktning i en sluttning. Se alltid till att du står stadigt i sluttningar och undvik att använda maskinen i alltför branta sluttningar.

DE EN FR NL Varning – risk för personskador! Håll händer och fötter borta från roterande delar. Ta aldrig på den roterande kniven. Håll dig alltid borta från utkastöppningen. Säkerhetsavståndet som skapas av styrhandtaget måste alltid följas. Försök inte att kontrollera kniven när maskinen är i bruk. Öppna inte utkastluckan och/eller ta inte bort gräsuppsamlaren förrän kniven står stilla. En roterande kniv kan orsaka personskador. Arbeta bara med gånghastighet – spring inte när du arbetar med maskinen. Om maskinen körs med för hög fart ökar risken för personskador pga snubbling, halkning osv. Var särskilt försiktig när du vänder maskinen eller drar den mot dig. Risk för att snubbla! Lyft eller bär aldrig en maskin med elmotorn gående eller med ansluten elkabel.

ES Undvik att starta och stänga av maskinen flera gånger under kort tid, och att ”leka” med startknappen. Risk för överhettning av elmotorn!

PT Starta inte elmotorn, om utkastkanalen inte är täckt med utkastluckan resp. gräsuppsamlaren.

IT Maskinen får inte tippas före start eller under starten.

NO Varning – risk för personskador! Håll händer och fötter borta från roterande delar. Ta aldrig på den roterande kniven. Håll dig alltid borta från utkastöppningen.

Maskinen måste stå på en plan yta när den ska startas.

SV De inkopplings- och säkerhetsanordningar som installerats på maskinen får inte tas bort eller kringgås. Särskilt död mans greppet får inte fixeras på styrhandtaget (t.ex. genom att binda fast det).

Starta maskinen försiktigt, i enlighet med anvisningarna i kapitlet ”Ta maskinen i bruk”. (Ö 11.) Se till att fötterna befinner sig på ett säkert avstånd från klippverktyget.

DA Arbeta aldrig när det finns djur eller personer, särskilt barn, i det farliga området.

Av säkerhetsskäl får maskinen inte användas i sluttningar med en lutning över 25° (46,6 %). Risk för personskador! 25° stigning motsvarar en vertikal lutning på 46,6 cm vid 100 cm horisontal längd.

Låt inte maskinen stå i regnet.

RU Starta inte elmotorn om kniven inte är monterad enligt föreskrift. Risk för överhettning av elmotorn!

Kör alltid runt föremål (vattenspridare, stolpar, vattenventiler, fundament, elektriska ledningar osv.) som finns dolda i gräsmattan. Kör aldrig över sådana föremål.

– Innan du lämnar maskinen resp. när maskinen lämnas utan tillsyn.

Om klippverktyget eller maskinen stöter emot ett hinder resp. ett främmande föremål måste elmotorn stängas av, elkabeln kopplas bort och en fackmannamässig undersökning genomföras.

– Om du har kört på ett främmande föremål eller om maskinen börjar vibrera kraftigt. Kontrollera i så fall maskinen, särskilt knivenheten (kniv, knivaxel, knivfäste), beträffande skador och genomför nödvändiga reparationer, innan du startar och arbetar med maskinen på nytt.

Tänk på att klippverktyget fortsätter att gå i några sekunder tills det stannar. Stäng av elmotorn – när maskinen ska tippas vid transport över andra ytor än gräs – när du skjuter maskinen till eller från ytan som ska klippas – innan du tar bort gräsuppsamlaren – innan du ställer in klipphöjden. Stäng av elmotorn, dra ut elkontakten och se till att klippverktyget står helt stilla: – Innan du tar bort blockeringar eller åtgärdar igentäppningar i utkastkanalen. – När klippverktyget har träffat ett främmande föremål. Klippverktyget måste kontrolleras beträffande skador. Maskinen får inte tas i bruk med skadad eller böjd knivaxel resp. elmotoraxel. Risk för personskador pga defekta delar! – Innan du kontrollerar, rengör eller genomför arbeten på maskinen (t.ex. ställa in klipphöjd, fälla ned/ställa in styrhandtag).

– Innan du lyfter eller bär maskinen. – Före transport.

4.6 Underhåll, rengöring, reparation och förvaring Stäng av maskinen och dra ut elkontakten före allt arbete på maskinen, före inställning eller rengöring av maskinen eller före kontroll av om anslutningskabeln har snott sig eller är skadad. Låt maskinen svalna helt före förvaring i ett slutet utrymme, före underhåll och före rengöring.

Risk för personskador!

Kraftig vibration är oftast en indikation på en störning. Maskinen får absolut inte tas i bruk med skadad eller böjd knivaxel, eller med en skadad eller böjd kniv. Låt en fackman genomföra nödvändiga reparationer – VIKING rekommenderar en VIKING servande fackhandel – om du saknar de rätta kunskaperna.

Hela maskinen måste rengöras noggrant efter arbetet. (Ö 12.2)

Andra apparater, som är inkopplade på samma strömkrets, kan störas under ogynnsamma förhållanden pga de spänningsvariationer som maskinen orsakar vid starten. Om detta inträffar måste lämpliga åtgärder vidtagas (t.ex. anslutning till en annan strömkrets än den som den störda apparaten är ansluten till, driva maskinen via en strömkrets med lägre impedans).

Lossa gräsrester som sitter fast med en träpinne. Rengör gräsklipparens undersida med en borste och vatten. Använd inte högtryckstvätt och rengör inte maskinen under rinnande vatten (t.ex. med en trädgårdsslang). Använd inte aggressiva rengöringsmedel. De kan skada plast och metall, och kan påverka användningen av din VIKING maskin negativt. Håll området kring kylöppningarna mellan elmotorns kåpa och huset fritt från t.ex. gräs, halm, mossa, löv eller fett, för att förhindra brandrisk. Underhåll: Genomför endast underhåll som beskrivs i denna bruksanvisning. Alla andra arbeten ska utföras av en servande fackhandel. Kontakta alltid en servande fackhandel om du saknar de rätta kunskaperna eller hjälpmedlen. VIKING rekommenderar att underhåll och reparationer endast utförs av en VIKING servande fackhandel. En VIKING servande fackhandel får

0478 121 9920 C - SV Arbeten på knivenheten får endast genomföras med tjocka arbetshandskar och kräver yttersta försiktighet. Kontrollera att alla muttrar, bultar och skruvar, särskilt knivskruven, är hårt åtdragna så att maskinen är i säkert bruksskick. Kontrollera hela maskinen och gräsuppsamlaren regelbundet beträffande slitage och skador, särskilt innan förvaring (t.ex. före vinteruppehåll). Utslitna eller skadade delar måste bytas ut omedelbart av säkerhetsskäl, så att maskinen alltid är i säkert bruksskick.

0478 121 9920 C - SV Se till att maskinen skyddas mot obehörig användning (t.ex. av barn). Rengör maskinen noggrant innan förvaring (t.ex. vinteruppehåll). Förvara maskinen i säkert bruksskick.

4.8 Varning – fara pga elektrisk ström Varning! Risk för elektrisk stöt! Speciellt viktiga för den elektriska säkerheten är elkabel, elkontakt, strömbrytare och anslutningskabel. Skadade kablar, anslutningar och kontakter eller anslutningskablar som inte motsvarar föreskrifterna får inte användas, för att undvika risken för elektriska stötar. Kontrollera därför anslutningskabeln regelbundet beträffande skador eller åldrande (skörhet).

Risk för elektrisk stöt! Skadade kablar, anslutningar och kontakter eller anslutningskablar, som inte motsvarar föreskrifterna, får inte användas. Knivenheterna (knivarna) får inte vidröras förrän maskinen kopplats från elnätet. Se alltid till att elkablarna som används är tillräckligt säkrade. Även om elmotorn är skyddad mot stänkvatten får du inte arbeta med maskinen i regn eller våt omgivning. Använd endast fuktisolerade förlängningskablar avsedda för utomhusbruk som är godkända för användning av maskinen (Ö 11.1).

DE EN FR NL IT Risk för elektrisk stöt! Anslut inte en skadad kabel och ta inte i en skadad kabel, innan den kopplats från elnätet.

ES Förvara den kalla maskinen i ett torrt, slutet utrymme.

Underhålls- och reparationsarbeten på nätkablar får bara utföras av särskilt utbildad fackpersonal.

4.7 Förvaring under längre driftsuppehåll

NO Använd inte maskinen med skadade eller utslitna kablar. Kontrollera särskilt nätanslutningskabeln beträffande skador och åldrande.

SV Se till att varnings- och instruktionsetiketterna alltid är rena och läsbara. Skadade eller förlorade etiketter ska bytas mot nya originalskyltar från din VIKING servande fackhandel. Se till att den nya delen har samma etiketter när en komponent bytes ut mot en ny del.

Kontrollera kniven regelbundet beträffande fastsättning, skador samt slitage.

DA Egenskaperna på original VIKING verktyg, tillbehör och reservdelar är optimalt anpassade till maskinen och användarens behov. Original VIKING reservdelar identifieras på VIKING reservdelsnumret, texten VIKING och i vissa fall VIKING reservdelsmarkeringen. På små delar kan beteckningen även stå ensam.

Använd aldrig en skadad förlängningskabel. Byt ut skadade kablar mot nya och reparera inte förlängningskablarna.

EL Använd endast verktyg, tillbehör eller tillsatsredskap, som har godkänts av VIKING för denna maskin eller tekniskt likvärdiga delar. I annat fall föreligger risk för olyckor med personskador eller skador på maskinen som följd. Kontakta en servande fackhandel vid frågor.

Om komponenter eller skyddsanordningar har tagits bort för underhåll måste de sättas tillbaka så snart som möjligt och i enlighet med föreskrifterna.

regelbundna erbjudanden om vidareutbildning och innehar teknisk information.

Håll kabeln borta från kniven under klippningen. Dra ut anslutningskabelns kontakt ur uttaget, dra inte i anslutningskabeln. Se till att maskinen inte skadas pga strömvariationer när den ansluts till ett strömaggregat.

Anslut maskinen endast till en strömkälla som har en säkerhetsbrytare med en utlösningsström på högst 30 mA. En elektriker kan ge ytterligare information. Av elsäkerhetstekniska skäl måste elkabeln alltid vara rätt monterad på styrhandtaget.

4.9 Sluthantering Se till att den uttjänta maskinen sluthanteras på ett fackmannamässigt sätt. Gör maskinen obrukbar innan sluthanteringen. Ta särskilt bort elkabeln resp. elkabeln till elmotorn, för att förebygga olyckor. Risk för personskador pga klippverktyget! Lämna även en uttjänt maskin aldrig utan tillsyn. Se till att maskinen och klippverktyget förvaras utom räckhåll för barn.

Risk för personskador! Var försiktig, kniven är vass. Kniven fortsätter att rotera några sekunder efter frånkoppling (motor/ knivbroms). Stäng av maskinen och dra ut elkontakten före arbete med klippverktyg, före underhåll och rengöring, före kontroll av om anslutningskabeln har snott sig eller är skadad, och innan du lämnar maskinen. Risk för elektrisk stöt! Håll anslutningskabeln borta från klippverktyget.

ME 443: Starta elmotorn.

5. Symbolbeskrivning Varning! Läs bruksanvisningen före idrifttagning.

ME 443 C: Starta elmotorn.

ME 443 C: Stäng av elmotorn. Risk för personskador! Håll tredje person borta från det farliga området.

6. Leveransens omfattning ME 443, ME 443 C:

Beteckning Grundmaskin Gräsuppsamlarens överdel Gräsuppsamlarens underdel Bult Bruksanvisning

E F G H I Snabblåsspakar Skruv Kabelstyrning Kabelclips Styrhandtagsskydd

Leveransomfattningen kan vara olika beroende på land och typen av utförande.

7. Göra maskinen klar för användning 7.1 Allmänt Risk för personskador Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet” (Ö 4.).

0478 121 9920 C - SV

● Sätt in skruven (K) utifrån och inåt genom hålen på styrhandtaget (1) och på styrkonsolen (2). Skruva fast muttern (M) och dra åt skruven (K) med 20-25 Nm. Montera elkabel: ● Lägg in elkabeln (3) i kabellabyrintens hållare (4) på styrkonsolen som bilden visar.

7.3 Montera dubbelsidigt styrhandtag (ME 443) ● Sätt in skruven (F) genom hålet på kabelstyrningen (G). ● Håll styrhandtagets överdel (2) mot styrhandtagets underdelar (1). ● Fäst kabelstyrningen (G) på elkabeln (3) och sätt in skruven (F) inifrån och utåt genom hålen. ● Sätt in skruven (F) inifrån och utåt genom hålen på motsatt sida.

0478 121 9920 C - SV Montera kabelclips: Risk för elektrisk stöt! Tryck endast fast kabelclipset för hand. Använd inte verktyg (t.ex. hammare, skruvmejsel), så att styrhandtagets isoleringsskikt inte skadas. ● Fäst elkabeln (3) med kabelclipset (H) på styrhandtagets överdel. Se till att avståndet mellan kabelclipset och strömbrytaren på styrhandtagets överdel är 25 - 27 cm.

DE EN FR NL IT Risk för elektrisk stöt! Elkabeln måste alltid fixeras i styrstagsmanschetten och i styrkonsolen. Risk för klämskador! Håll högst upp på styrhandtagets överdel (2) med en hand och lyft lite (avlasta), innan du aktiverar spärrspaken (1). När spärrspaken aktiveras kan styrhandtagets överdel falla ned i det nedre läget pga egenvikten. Placera inte fingrarna mellan styrhandtaget och styrkonsolen (under spärrspaken).

● Lägg in elkabeln (3) i hållaren (4) på styrkonsolen som bilden visar.

1 Fälla ned styrhandtag:

7.4 Sätta ihop gräsuppsamlare

Transportläge (för rengöring av maskinen, för platsspararande transport och förvaring): ● Tryck ned spärrspaken (1) och håll den så.

● Placera gräsuppsamlarens överdel (B) på gräsuppsamlarens underdel (C). Kontrollera läget i styrningarna.

● Tryck in bultarna (D) inifrån genom de avsedda öppningarna.

● Håll fast hylsan (J) och brickorna (L), och för in dem i hållaren på styrkonsolen (2) tillsammans med styrhandtaget (1).

Gräsklipparen ME 443 C är utrustad med ett inställbart, ensidigt styrhandtag.

● Fäst båda brickorna (L) med buktigheten inåt på hylsan på styrhandtaget (1).

● För in hylsan (J) i hålet på styrhandtaget (1).

● Kontrollera monteringen: Snabblåsspakarna (E) måste vara åtdragna så mycket att de ligger an tätt mot styrhandtaget och att styrhandtagets överdel är fast fixerad i styrhandtagets underdel. Öppna snabblåsspakarna och fortsätt skruva dem tills de sitter fast, om styrhandtaget inte är rätt monterat eller om snabblåsspakarna inte sitter rätt.

7.2 Montera ensidigt styrhandtag (ME 443 C)

● Fäst gräsuppsamlaren (Ö 8.3).

● Fäst styrhandtagsskyddet (I) och skruva fast snabblåsspakarna (E) på skruvarna (F) (ca ett gängvarv av skruven bör stå ut) och fäll upp dem.

● Ställ maskinen på ett vågrätt, jämnt och fast underlag vid alla beskrivna arbeten.

● Fäll ned styrhandtaget (2) framåt och se till att elkabeln inte skadas. Arbetsposition (för att skjuta maskinen):

● Snäpp in gräsuppsamlarens överdel (B) i gräsuppsamlarens underdel med ett lätt tryck.

● Fäll upp styrhandtaget (2) bakåt och se till att styrhandtaget snäpper in ordentligt.

● Öppna utkastluckan (1) och håll den så.

Höjden på det ensidiga styrhandtaget kan ställas in i 2 steg: ● Tryck ned spärrspaken (1) och håll den så. ● Ställ styrhandtaget (2) i önskat läge. ● Släpp spärrspaken (1) och se till att styrhandtaget snäpper in ordentligt.

8.2 Dubbelsidigt styrhandtag (ME 443)

Luftströmmen, som skapas av knivens rotation och ser till att gräsuppsamlaren fylls, lyfter mängdindikatorn (2): Gräsuppsamlaren fylls med klippmaterial.

● Fäst gräsuppsamlaren (2) med hållarklackarna i urtagen (3) på maskinens baksida. ● Stäng utkastluckan (1). ● Öppna utkastluckan (1) och håll den så.

När gräsuppsamlaren fylls minskar luftströmmen och mängdindikatorn sjunker (3):

● Lyft gräsuppsamlaren (2) och ta bort den bakåt.

● Töm den fulla gräsuppsamlaren (Ö 11.5).

● Stäng utkastluckan (1).

Risk för klämskador! Genom att lossa snabbkopplingarna kan styrhandtagets överdel fällas ned. Håll därför alltid högst upp på styrhandtagets överdel (2) med en hand, medan du öppnar snabbkopplingarna. Transportläge (för rengöring av maskinen, för platsspararande transport och förvaring):

9. Arbetsanvisningar 8.4 Central klipphöjdinställning Sex olika klipphöjder mellan 25 mm och 75 mm kan ställas in.

Steg 1 = minsta klipphöjden Steg 6 = största klipphöjden Ställa in klipphöjd: ● Ta tag i handtaget (1), dra spaken (2) uppåt och håll den så.

● Öppna snabblåsspakarna (1) – fäll ned dem – och fäll ned styrhandtagets överdel (2) framåt och se till att elkabeln inte skadas.

● Ställ in önskad klipphöjd genom att flytta upp eller ned maskinen. Den aktuella klipphöjden kan avläsas på klipphöjdsindikeringen (3) med hjälp av markeringen (4).

Arbetsposition (för att skjuta maskinen):

● Släpp spärrspaken (2) och låt den snäppa in.

● Fäll upp styrhandtagets överdel (2) bakåt och håll den med en hand. ● Stäng snabblåsspakarna (1) – fäll upp dem.

Gräsuppsamlaren är utrustad med en mängdindikator (1) på överdelen.

9.1 Allmänt Risk för personskador! Red ut eventuellt intrasslade kablar på en gång. Se till att anslutningskabeln alltid ligger bakom dig under klippningen. Anslutningskablarna kan av misstag skäras av under klippningen och kan medföra en snubbelrisk. De utgör därför en hög olycksrisk. Se därför till att anslutningskabeln alltid ligger synlig bakom dig i området som redan är klippt. En vacker och tät gräsmatta får man genom att klippa ofta och hålla gräset kort. Klipp inte gräset för kort i varmt och torrt klimat, eftersom gräsmattan annars bränns sönder av solen och ser mindre tilltalande ut!

0478 121 9920 C - SV Stäng av elmotorn omedelbart och dra ut elkontakten. Åtgärda sedan orsaken till störningen.

9.4 Termiskt överbelastningsskydd elmotor Om elmotorn överbelastas under arbetet stänger det inbyggda, termiska överbelastningsskyddet automatiskt av elmotorn. Orsaker till en överbelastning:

10.1 Skyddsanordningar Gräsklipparen är utrustad med skyddsanordningar som förhindrar direkt kontakt med kniven och utkastat klippmaterial. Hit räknas kåpan, utkastluckan, gräsuppsamlaren och det felfritt monterade styrhandtaget.

– För hög gånghastighet

10.2 Tvåhandsmanövrering

– Otillräcklig rengöring av kylluftskanalen (insugsöppning)

Elmotorn kan endast startas om startknappen trycks med den högra handen och hålls så samt om död mans greppet dras mot styrhandtaget med den vänstra handen.

– Ej lämplig eller för lång anslutningskabel – spänningsfall (Ö 11.1)

0478 121 9920 C - SV DE EN NL

11.1 Ansluta maskinen till elnätet Risk för elektrisk stöt! Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet” (Ö 4.). Rulla ut hela anslutningskabeln, om en kabeltrumma används. I annat fall kan effektförlust och överhettning uppstå pga elektriskt motstånd. Som anslutningskablar får endast kablar användas, som inte är lättare än gummislangkablar H07 RNF DIN/VDE 0282. Minsta area: upp till 25 m längd: 3 x 1,5 mm² upp till 50 m längd: 3 x 2,5 mm²

IT Risk för personskador! Maskinen får inte tas i bruk om någon av säkerhetsanordningarna är defekt. Kontakta en servande fackhandel, VIKING rekommenderar en VIKING servande fackhandel.

11. Ta maskinen i bruk

ES Maskinen är utrustad med flera säkerhetsanordningar för en säker hantering och till skydd för obehörig användning.

– Klippning i för högt gräs eller för lågt inställd klipphöjd

– Kniven är slö eller utsliten

10. Säkerhetsanordningar

9.3 Om kniven blockerar

En integrerad elmotorbroms förkortar avstanningstiden till knivstillestånd.

NO Om varvtalet sjunker: Välj en högre klipphöjdinställning och/eller reducera gånghastigheten.

När död mans greppet släpps stannar kniven efter mindre än 3 sekunder.

SV Gräsklipparen får inte belastas så att elmotorvarvtalet sjunker väsentligt.

DA Starta inte gräsklipparen i högt gräs resp. på den lägsta klipphöjden.

Efter en avsvalningsperiod på upp till 10 minuter (beroende på omgivningstemperaturen) kan maskinen tas i bruk igen som vanligt (Ö 11.).

Anslutningskablarnas kontakter måste vara av gummi eller gummiöverdragna och motsvara normen DIN/VDE 0620.

9.2 Rätt belastning elmotor

Nätspänningen och nätfrekvensen måste stämma överens med uppgifterna på typskylten resp. uppgifterna i kapitlet ”Tekniska data” (Ö 18.).

RU En vass kniv ger en bättre klippbild än en slö. Därför bör den slipas regelbundet (VIKING servande fackhandel).

Nätanslutningskabeln måste vara tillräckligt säkrad (Ö 18.).

Denna maskin är avsedd för anslutning till en huvudledning med en systemimpedans Zmax på anslutningspunkten (servisledning) på maximalt 0,49 Ohm (vid 50 Hz). Användaren måste se till att maskinen endast anslutes till en huvudledning som uppfyller dessa krav. Vid behov kan den lokala elleverantören svara på frågor om systemimpedansen.

11 Dragavlastningen förhindrar en ofrivillig utdragning av anslutningskabeln under arbetet och förhindrar därmed även en ev. skada på maskinens nätanslutning. Därför måste anslutningskabeln placeras i dragavlastningen. ● Gör en ögla på anslutningskabeln (1) och för in den i öppningen (2). ● Träd sedan öglan över haken (3) och dra fast den.

11.4 Stänga av gräsklippare ● Släpp död mans greppet (1). Elmotorn och kniven stannar efter en kort avstanningstid.

12.2 Göra rent maskinen

14 Risk för personskador! Stäng av elmotorn av säkerhetsskäl innan gräsuppsamlaren tas bort. ● Lossa gräsuppsamlaren. (Ö 8.3) ● Öppna gräsuppsamlaren vid låsspärren (1). Fäll upp gräsuppsamlarens överdel (2) och håll den så. Tippa gräsuppsamlaren bakåt och töm klippmaterialet. ● Stäng gräsuppsamlaren. ● Fäst gräsuppsamlaren. (Ö 8.3)

● Rengör maskinen endast med vatten och en borste eller en trasa. Lossa gräsrester, som sitter fast, med en träpinne. Använd specialrengöring (t.ex. STIHL specialrengöring) vid behov. ● Rikta aldrig en vattenstråle eller högtryckstvätt mot strömbrytare, motordelar, tätningar och lagerställen. Risk för personskador! Ställ gräsklipparen på ett fast, vågrätt och jämnt underlag innan den tippas. Maskinen kan välta vid arbeten i rengöringsposition. Stå alltid vid sidan av maskinen. Arbeta inte framför eller bakom gräsklipparen. Vi rekommenderar att den högsta klipphöjden väljs innan maskinen tippas, för att underlätta rengöringsarbetet. Rengöringsposition ME 443:

11.3 Starta gräsklippare

12 Starta inte elmotorn i högt gräs resp. på den lägsta klipphöjden, eftersom detta medför att motorn blir mer svårstartad. ● Tryck på startknappen (1) och håll den så. Dra död mans greppet (2) mot styrhandtaget och håll det så. ● Startknappen (1) kan släppas igen när död mans greppet (2) har aktiverats.

Underhållsintervall: Efter varje användning

12.1 Allmänt Risk för personskador! Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet” (Ö 4.). Årligt underhåll genom servande fackhandel: Gräsklipparen bör kontrolleras av en servande fackhandel en gång om året. VIKING rekommenderar en VIKING servande fackhandel.

● Lossa gräsuppsamlaren. (Ö 8.3) ● Håll styrhandtagets överdel (1) och öppna snabblåsspakarna – fäll ned dem. ● Lägg undan styrhandtagets överdel (1) bakåt. ● Öppna utkastluckan (2) och håll den så. ● Lyft maskinen framtill och placera den i rengöringsposition som bilden visar. Kontrollera att maskinen står stadigt.

0478 121 9920 C - SV DE Risk för personskador!

● Tryck ned spärrspaken (3) med tummen och håll den så.

En utsliten eller skadad kniv kan gå av och orsaka allvarliga personskador. Följ därför alltid anvisningarna om underhåll av kniven.

● Använd en lämplig träbit (1) för att hålla emot kniven (2).

12.3 Elmotor och hjul Elmotorn är underhållsfri. Hjulens lager är underhållsfria.

Slitagegräns: Avstånd A: Eggen får slipas ned max. 15 mm.

12.4 Överdel styrhandtag ME 443 Underhållsintervall: Före varje användning Styrhandtagets överdel har ett isolerande skikt. Om det skadas måste styrhandtagets överdel bytas ut.

12.5 Underhåll av kniv Underhållsintervall: Före varje användning ● Tippa gräsklipparen i rengöringsposition. (Ö 12.2)

0478 121 9920 C - SV

Avstånd B: Knivens minsta bredd får inte underskrida 39 mm. Avstånd C: Knivtjockleken måste vara minst 2 mm på varje ställe. Kontrollen bör genomföras med hjälp av ett skjutmått. Om inte den bifogade kniven har monterats på gräsklipparen, utan t.ex. multikniven som finns att få som tillbehör, gäller en annan slitagegräns.

2 Montering: Risk för personskador! Kniven (2) får endast monteras som bilden visar. Klackarna (6) måste peka nedåt (mot gräsmattan) och knivens uppböjda vingar uppåt (mot maskinen). Det föreskrivna åtdragningsmomentet för knivskruven på 10 - 15 Nm måste följas exakt, eftersom klippverktygets säkra fastsättning är beroende av detta. Säkra dessutom knivskruven (3) med Loctite 243. Knivskruven (3) måste bytas ut vid varje knivbyte. ● Rengör knivens anliggningsyta och knivbussningen. ● Placera kniven (2) med de uppböjda vingarna uppåt på knivbussningen. Hållarklackarna (4) måste placeras i hålen (5). ● Använd en lämplig träbit (1) för att hålla emot kniven (2). 177

● Släpp utkastluckan (2) och kontrollera att maskinen står stadigt.

Kniven slits ut olika mycket beroende på var den används och under hur lång tid. Om maskinen används på sandig mark resp. ofta under torra förhållanden utsätts kniven för kraftigare påfrestningar och slits ut mycket snabbare.

● Skruva loss knivskruven (3). Ta bort kniven (2) och knivskruven (3).

● Ta tag i maskinen i det främre handtaget och tippa den långsamt bakåt.

● Öppna utkastluckan (2) och håll den så.

FR Använd en passande sexkanthylsa 22 mm (ingår inte i leveransen) för losstagningen resp. åtdragningen, för att undvika skador på knivskruven.

● Lägg linjalen (2) mot knivens främre kant och mät slipningen.

● Lossa gräsuppsamlaren. (Ö 8.3)

● Kontrollera knivtjockleken på minst 5 ställen med ett skjutmått (ingår inte i leveransen). Den minsta knivtjockleken gäller även vid knivens vingar.

12.6 Demontera och montera kniv

EL Risk för klämskador! När spärrspaken aktiveras kan styrhandtagets överdel falla ned i det nedre läget pga egenvikten. Placera inte fingrarna mellan styrhandtaget och styrkonsolen (under spärrspaken).

● Rengör kniven (1) och kontrollera om den är skadad (hack eller sprickor) eller sliten, och byt vid behov.

RU Rengöringsposition ME 443 C:

● Skruva fast knivskruven (3) och dra åt den med ett åtdragningsmoment på 10 - 15 Nm.

12.7 Slipa kniv Risk för personskador! Kontrollera kniven beträffande skador före monteringen. Kniven måste bytas ut om hack eller sprickor är synliga, om eggarna har slipats ned mer än 15 mm eller om kniven är tunnare än 2 mm på ett ställe (Ö 12.5). VIKING rekommenderar att en fackman slipar kniven. Vid en felaktigt slipad kniv (fel vinkel, obalans osv.) påverkas maskinens funktion negativt.

Se till att alla muttrar, bultar och skruvar är hårt åtdragna, byt ut riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga, kontrollera hela maskinen beträffande slitage eller skador. Byt ut utslitna eller skadade delar.

● En person: Lyft resp. bär maskinen med en hand i mitten på det övre transporthandtaget (2) och med den andra handen i det nedre transporthandtaget (1).

Eventuella störningar på maskinen ska alltid åtgärdas innan förvaring.

Binda fast maskinen:

Beakta följande punkter vid en längre tids uppställning av gräsklipparen (vinteruppehåll): ● Rengör noggrant alla yttre delar på maskinen.

● Kyl kniven under slipningen, t.ex. med vatten. Blåfärgning får inte uppstå, eftersom detta försämrar knivens hållfasthet. ● Slipa kniven jämnt, för att förhindra vibration pga obalans. ● Slipvinkeln måste vara 30°. ● Ta bort graden på eggen efter slipningen med ett fint slippapper vid behov.

12.8 Förvaring (vinteruppehåll) Förvara maskinen i ett torrt, slutet och dammfritt utrymme. Se till att den förvaras utom räckhåll för barn. Förvara alltid gräsklipparen i säkert bruksskick, fäll ned styrhandtaget vid behov.

● Fäst rep resp. band på de markerade punkterna (4).

14. Minimera slitage och förhindra skador

● Olja resp. fetta in alla rörliga delar.

Viktiga anvisningar för underhåll och skötsel av produktgruppen

Gräsklippare, handstyrd med eldrivning (ME)

Anvisningar för slipning: ● Demontera kniven (Ö 12.6).

● Säkra maskinen på lastytan med lämpliga fästanordningar.

18 Risk för personskador! Beakta kapitlet ”För din säkerhet” före transport. (Ö 4.) Bär alltid lämplig skyddsklädsel (stadiga skor, kraftiga skyddshandskar) vid transporten. Koppla alltid bort elkabeln före lyft resp. transport. Av säkerhetsskäl rekommenderar VIKING att maskinen endast lyftes resp. bärs med hjälp av två man. Beakta vikten i kapitlet ”Tekniska data” före lyft. Bära maskinen: ● Två personer: Lyft maskinen alltid i det främre handtaget (1) och i styrhandtaget (3). Se till att kroppen, särskilt fötter och ben, alltid befinner sig på ett säkert avstånd från kniven.

VIKING avsäger sig allt ansvar för sakoch personskador som har uppkommit till följd av att anvisningarna i bruksanvisningen ej har beaktats, särskilt vad gäller säkerhet, handhavande och underhåll, eller som har orsakats av att ej godkända påbyggnadsdetaljer eller reservdelar har använts. Beakta följande viktiga anvisningar för att förhindra skador eller överdrivet slitage på din VIKING maskin: 1. Förslitningsdelar Många av VIKING maskinens delar är utsatta för normalt slitage även om den används i enlighet med anvisningarna och måste bytas ut i tid beroende på användningens typ och längd. Hit hör bl.a.: – Kniv

0478 121 9920 C - SV

– användning av verktyg eller tillbehör på maskinen, som inte är godkända, inte är lämpliga eller är kvalitativt mindervärdiga. – ej avsedd användning av produkten. – användning av produkten för sport- eller tävlingsändamål. – följdskador som orsakas av att produkten har använts med defekta komponenter. 3. Underhåll Alla arbeten som beskrivs i avsnittet "Underhåll" måste genomföras regelbundet. Om användaren inte kan genomföra detta underhåll själv ska det utföras av en servande fackhandel. VIKING rekommenderar att underhåll och reparation endast utförs av en VIKING servande fackhandel.

0478 121 9920 C - SV

15. Miljöskydd Gräsklipp hör inte hemma bland soporna, utan bör komposteras. Förpackningar, maskin och tillbehör är tillverkade av återvinningsbart material och ska sluthanteras därefter. Sorterad och miljövänlig sluthantering av materialrester gagnar återanvändningen av återvinningsbart avfall. Därför ska maskinen lämnas till materialinsamlingen efter att dess normala livslängd har uppnåtts. Beakta uppgifterna i kapitlet ”Sluthantering” (Ö 4.9) vid sluthanteringen.

DE EN FR Fästena för kniven (t.ex. knivskruv) måste bytas ut vid knivbyte resp. knivmontering. Reservdelar finns att få hos en VIKING servande fackhandel.

– Skador på maskinen pga att reservdelar av sämre kvalitet har använts – Skador pga att underhåll inte genomförts inom rätt tid eller har genomförts på ett felaktigt sätt resp. pga att underhåll och reparation ej har utförts av en servande fackhandel

17. Tillverkarens CEkonformitetsdeklaration Vi, VIKING GmbH Hans Peter Stihl-Straße 5 A 6336 Langkampfen/Kufstein förklarar att maskinen Gräsklippare, handstyrd med eldrivning (ME) Fabrikat: Typ: Modellnummer

– Korrosions- och andra följdskador orsakade av felaktig förvaring

– förändringar av produkten som inte har godkänts av VIKING.

– Skador på elmotorn pga otillräcklig rengöring av kylluftskanalen (insugsöppning)

16. Vanliga reservdelar

VIKING ME 443.1 ME 443.1 C 6338

DA Detta gäller särskilt vid:

Om dessa arbeten inte utförs föreligger risk för skador som användaren är ansvarig för.

Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt.

EL Användning, underhåll och förvaring av VIKING maskinen måste ske omsorgsfullt, på det sätt som beskrivs i denna bruksanvisning. Användaren är själv ansvarig för alla skador som orsakas av att säkerhets-, användnings- och underhållsanvisningarna ej beaktas.

En VIKING servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information.

2. Följ alltid anvisningarna i denna bruksanvisning

stämmer överens med följande EGriktlinjer: 2000/14/EC, 2011/65/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC

Produkterna är utvecklade enligt följande normer: EN 60335-1, EN 60335-2-77 Förfarande för konformitetsbedömning: Bilaga VIII (2000/14/EC) Deltagandes namn och adress: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Sammanställning och förvaring av tekniska dokument: Johann Weiglhofer VIKING GmbH Tillverkningsår och serienummer finns på maskinens typskylt. Uppmätt ljudnivå: 94,0 dB(A) Garanterad ljudnivå: 96 dB(A) Langkampfen, 2015-01-02 (ÅÅÅÅ-MM-DD)

VIKING GmbH Områdeschef inom forskning och produktutveckling

18. Tekniska data ME 443.1 / ME 443.1 C: Modellnummer 6338 Motor, typ: Elmotor 180

ME 443.1 / ME 443.1 C: Tillverkare: Cleva Typ: AC universalelmotor Spänning: 230 V~ Effekt: 1500 W Frekvens: 50 Hz Säkring: 7A Skyddsklass: II Skyddstyp: IPX 4 Klippanordning: Knivbalk Klippbredd: 41 cm Varvtal klippanordning: 2900 varv/min Drivning knivbalk: permanent Åtdragningsmoment knivskruv: 10 - 15 Nm Hjul-Ø fram: 180 mm Hjul-Ø bak: 200 mm Gräsuppsamlare: 55 l Klipphöjd: 25 - 75 mm ME 443.1: Enligt riktlinje 2000/14/EC: Garanterad ljudnivå LWAd 96 dB(A) Enligt riktlinje 2006/42/EC: Ljudtrycksnivå på arbetsplats LpA 82 dB(A) Tolerans KpA 2 dB(A) Angivet vibrationsvärde enligt EN 12096: Uppmätt värde ahw 1,40 m/s² Tolerans Khw 0,70 m/s² Mätning enligt EN 20643 L/B/H: 138/49/107 cm Vikt: 20 kg

ME 443.1: Vikt (endast för Storbritannien):

ME 443.1 C: Enligt riktlinje 2000/14/EC: Garanterad ljudnivå LWAd: 96 dB(A) Enligt riktlinje 2006/42/EC: Ljudtrycksnivå på arbetsplats LpA 82 dB(A) Tolerans KpA 2 dB(A) Angivet vibrationsvärde enligt EN 12096: Uppmätt värde ahw 1,30 m/s² 0,65 m/s² Tolerans Khw Mätning enligt EN 20643 L/B/H: 138/49/108 cm Vikt: 22 kg

19. Felsökning # kontakta ev. en servande fackhandel, VIKING rekommenderar en VIKING servande fackhandel. Störning: Elmotorn startar inte Möjlig orsak: – Ingen nätspänning – Anslutningskabel resp. anslutningskontakt eller strömbrytare defekt – Startknappen inte tryckt – Elmotorn är överbelastad pga för högt eller för fuktigt gräs – Elmotorns skydd aktiverat – Klipphuset är igensatt

0478 121 9920 C - SV Möjlig orsak: – Klippning i för högt eller för fuktigt gräs – Klipphuset är igensatt

Störning: Kraftig vibration under drift Möjlig orsak: – Knivskruven är lös – Kniven är inte balanserad Åtgärd: – Dra åt knivskruven (Ö 12.6) – Slipa (balansera) eller byt ut kniven (Ö 12.7)

0478 121 9920 C - SV DE SV NO

Åtgärd: – Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (Ö 8.4) – Rengör klipphuset (dra ut elkontakten vid rengöring) (Ö 12.2)

Möjlig orsak: – Kniven är utsliten – Klippning i för högt eller för fuktigt gräs Åtgärd: – Byt ut kniven (Ö 12.7) – Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (Ö 8.4)

20.2 Servicebekräftelse

19 Överlämna denna bruksanvisning till din VIKING servande fackhandel vid underhåll. Denna bekräftar i de förtryckta fälten att servicearbetena har genomförts. Service utförd den

DA Störning: Utkastkanalen igensatt

Åtgärd: – Använd en lämplig anslutningskabel (Ö 11.1) – Anslut maskinen till en annan strömkrets – Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (Ö 8.4)

EN Möjlig orsak: – Ej lämplig anslutningskabel – Elnätet överbelastat – Maskinen är överbelastad pga klippning i för högt eller för fuktigt gräs

FR Störning: Svårstartad eller elmotorns effekt för svag

NL Störning: Säkringen går ofta

20.1 Överlämningsbekräftelse

Åtgärd: – Slipa eller byt ut kniven (Ö 12.7) – Reducera gånghastigheten och/eller välj rätt klipphöjd (Ö 8.4)

Möjlig orsak: – Kniven är slö eller utsliten – Gånghastigheten är för hög i förhållande till klipphöjden

Åtgärd: – Kontrollera säkringen (Ö 11.1) – Kontrollera kabel/kontakt/strömbrytare, byt vid behov (Ö 11.1) – Tryck på startknappen (Ö 11.3) – Starta inte elmotorn i högt gräs, anpassa klipphöjden (Ö 8.4) – Låt maskinen svalna (Ö 9.4) – Rengör klipphuset (Ö 12.2) – Byt säkring i kontakten (#)

PT Störning: Oren klippning, gräsmattan blir gul

– Säkringen i kontakten defekt (GBversion)

Datum för nästa service
