BEDIENUNGSANLEITUNG XL500 FLYMO

1. Kieine Unriegseneibe x 2

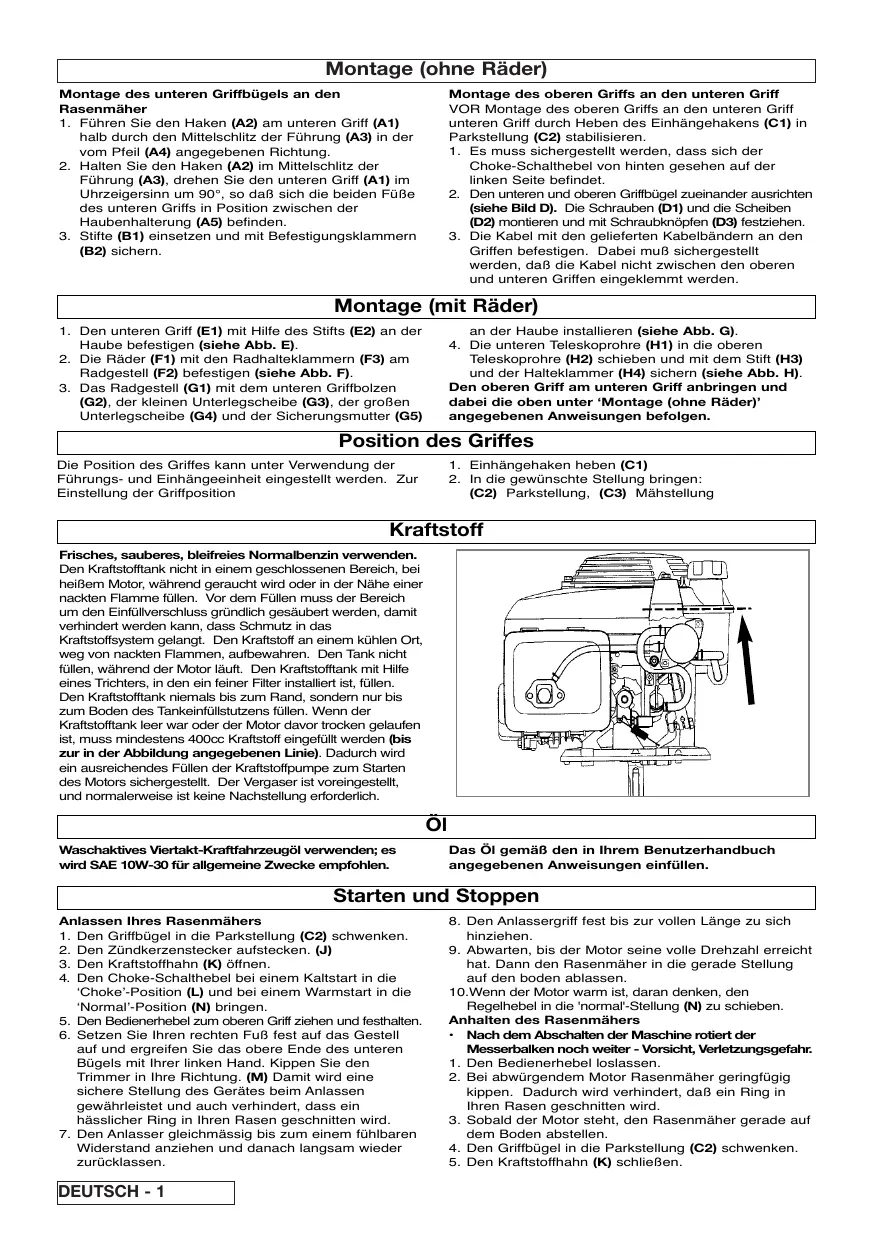

Montage (ohne Räder) Montage des unteren Griffbügels an den Rasenmäher

1. Führen Sie den Haken (A2) am unteren Griff (A1)

halb durch den Mittelschlitz der Führung (A3) in der vom Pfeil (A4) angegebenen Richtung, Halten Sie den Haken (A2) im Mittelschlitz der Führung (A3), drehen Sie den unteren Gif (A1) im Uhrzeigersinn um 90°, so daB sich die beiden FüBe des unteren Griffs in Position zwischen der Haubenhalterung (AS) betinden. Stifte (51) einsetzen und mit Befestigungsklammern (82) sichen. Montage des oberen Griffs an den unteren Griff VOR Montage des oberen Griffs an den unteren Griff unteren Griff durch Heben des Einhängehakens (G1) in Parkstellung (C2) stabilisieren.

1. Es muss sichergestellt werden, dass sich der

Choke-Schalthebel von hinten gesehen auf der linken Seite befindet.

2. Den unteren und oberen Griflbügel zueinander ausrichten

(siehe Bild D). Die Schrauben (D1) und die Scheiben {02} montieren und mit Schraubknéplen (DS) festzichen.

3. Die Kabel mit den gelieferten Kabelbändern an den

Griffen befestigen. Dabei mu sichergestellt werden, daB die Kabel nicht zwischen den oberen und unteren Griffen eingeklemmt werden Montage (mit Räder) Den unteren Griff (E1) mit Hilfe des Stifts (E2) an der Haube befestigen (siehe Abb. E). Die Räder (F1) mit den Radhalteklammern (F3) am Radgestell (F2) betestigen (siehe Abb. F). Das Radgestell (G1) mit dem unteren Griffbotzen {G2), der kleinen Unterlegscheibe (G3), der groBen Unterlegscheibe (G4) und der Sicherungsmutter (GS) an der Haube installieren (siehe Abb. G) Die unteren Teleskoprohre (H1) in die oberen Teleskoprohre (H2) schieben und mit dem Stift (H3) und der Halteklammer (H4) sichern (siehe Abb. H) Den oberen Griff am unteren Griff anbringen und dabei die oben unter ‘Montage (ohne Räder}' angegebenen Anweisungen befolgen. Position des Griffes Die Position des Grifles kann unter Verwendung der Führungs- und Einhängeeinheit eingestellt werden. Zur Einstellung der Griffposition

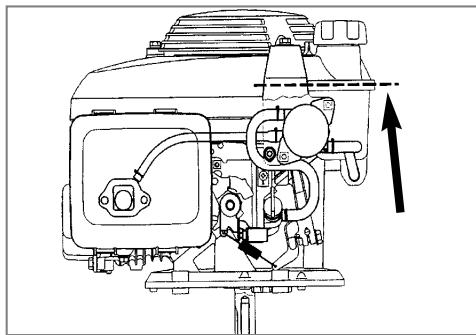

Einhängehaken heben (C1) In die gewünschte Stellung bringen: (C2) Parkstellung, (C3) Mähstellung Kraftstoff Frisches, sauberes, bleifreies Normalbenzin verwenden. Den Krafistofftank nicht in einem geschlossenen Beraich, bei heiBem Motor, während geraucht wird oder in der Nähe einer nackten Flamme füllen. Vor dem Füllen muss der Bereich um den Eintülverschluss gründiich gesäubert werden, damit verhindert werden kann, dass Schmutz in das: Krafistoffsystem gelangt. Den Kraftstoff an einem kühlen Ont, weg von nackten Flammen, aufbewahren. Den Tank nicht füllen, während der Motor läuft. Den Kraftstofftank mit Hille eines Trichters, in den ein feiner Filter instaliert is, füllen. Den Kraftstofftank niemals bis zum Rand, sondern nur bis: zum Boden des Tankeinfüllstutzens füllen. Wenn der Krafistolftank leer war oder der Motor davor trocken gelaufen ist, muss mindestens 400cc Krafstoff eingefülit werden (bis zur in der Abbildung angegebenen Linie). Dadurch wird ein ausreichendes Füllen der Krafistoffpumpe zum Starten des Motors sichergestel. Der Vergaser ist voreingestel, und normalerweise ist keine Nachstellung erforderich,

Waschaktives Viertakt-Kraftfahrzeugël verwenden: es wird SAE 10W-30 für allgemeine Zwecke empfohlen. Das Ôl gemäB den in Ihrem Benutzerhandbuch angegebenen Anweisungen einfüllen. [ Starten und Stoppen Anlassen Ihres Rasenmähers Den Griffbügel in die Parkstellung (C2) schwenken. Den Zündkerzenstecker aufstecken. (J) Den Kraftstoffhahn (K) ôffnen. Den Choke-Schalthebel bei einem Kaltstart in die “Choke”-Position (L) und bei einem Warmstart in die “Normal'-Position {N) bringen. Den Bedienerhebel zum oberen Grif ziehen und festhalten. Setzen Sie Ihren rechten FuB fest auf das Gestell auf und ergreifen Sie das obere Ende des unteren Bügels mit Ihrer linken Hand. Kippen Sie den Trimmer in Ihre Richtung. (M) Damit wird eine sichere Stellung des Gerätes beim Anlassen gewährieistet und auch verhindert, dass ein hässlicher Ring in Ihren Rasen geschnitten wird Den Anlasser gleichmässig bis zum einem fühlbaren Widerstand anziehen und danach langsam wieder zurücklassen. DEUTSCH - 1

8. Den Anlassergrif fest bis zur vollen Länge zu sich

9. Abwarten, bis der Motor seine volle Drehzahl erreicht

hat. Dann den Rasenmäher in die gerade Stellung auf den boden ablassen. 10.Wenn der Motor warm ist, daran denken, den Regelhebel in die 'normal'-Stellung (N) zu schieben. Anhalten des Rasenmähers Den Bedienerhebel loslassen. Bei abwürgendem Motor Rasenmäher geringfügig kippen. Dadurch wird verhindert, da8 ein Ring in Ihren Rasen geschnitten wird. Sobald der Motor steht, den Rasenmäher gerade auf dem Boden abstellen. Den Griffbügel in die Parkstellung (C2) schwenken. Den Kraftstoffhahn (K) schlieBen.

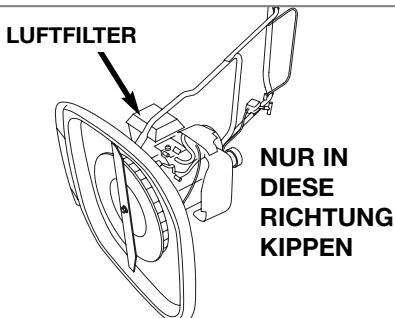

WICHTIG Bevor die Unterseite des Rasenmähers berührt werden darf, muss der Kraftstoffhahn geschlossen, gewartet werden, bis der Motor zum vollständigen Stillstand gekommen ist, die Zündkerzenzuleitung getrennt und DER

RASENMÂHER AUF DIE SEITE GEKIPPT

WERDEN, WOBEI SICH DER

LUFTFILTER OBEN BEFINDEN MUSS. LUFTFILTER DIESE RICHTUNG KIPPEN Anleitung zum Rasenmähen Vor dem Befestigen ist stets zu prüfen, ob Mess: r Schraube sichtbare VerschlelBstellen oder Schäden aufweisen. Den Griffin die Mähposition (C8) bringen. Während der Wachstumsperiode zweimal pro Woche mähen. Ihr Rasen leidet, wenn mehr als ein Drittel der Halmlänge auf einmal geschnitten wird. Es ist darauf zu achten, daB sich Hände und FüBe nicht in der Nähe desMesserbalkens befinden - ein rotierender Messerbalken ist nicht sichtbar.

Das Mähen an Béschungen und Hängen kann gefährich sein. Beim Mähen nicht an stoilen hängen stehen. Es muss darauf geachtet werden, dass Sie auf flachem Boden stehen und sich der Rasenmäher unter Innen am Hang befindet. Überdies muss die Zündkerze oben liegen, damit kein Schmierël in den Zylinder laufen kann. +_ Den Rasenmäher nicht an nassen oder zu steilen Hängen {mit einem Gefäle von mehr als 45%) verwenden. +_ Den Rasenmäher niemals den Hang hinaufschieben. Einstellung der Schnitthôhe Zum Verstellen der Schnitthëhe sollten nicht mehr als 2 Distanzschelben verwendet werden. + _ Die Abstandsscheiben dürfen nur zwischen dem Messerbalken und dem Turbinenrad eingefligt werden und nicht zwischen dem Messerbalken und der Schraube. (P) Darauf achten, daB der Bedienerhebel losgelassen wurde. Das Zündkerzenkabel abziehen, wenn der Motor stilsteht.

2. Den Kraftstofihahn (K) schlieBen. Den Rasenmäher auf

3. Die Messorbefestigungsschraube (P1) und das Messer

{P2) gemäñ dem Abschnitt ‘Messer und Gebläse ausbauen’ entfemen. Kurzer Schnitt: bis zu 2 Distanzscheiben (PS) einsetzen. Langer Schnit Distanzscheiben (P3) entfemen, Das Messer gemäB dem Abschnitt ‘Messer und Gebläse einbauen” wieder installieren. pes Entfernen und Befestigen von Messerbalken und Turbinenrad Gehen Sie stets vorsichtig mit dem Messerbalken um, da die scharfen Kanten Verletzungen verursachen nen. HANDSCHUHE VERWENDEN Vorsicht - das Zündkerzenkabel ist môglicherweise Entfernen von Messerbalken und Turbinenrad Der Metallmesserbalken sollte unabhängig von seinem Zustand nach 50 Betriebsstunden bzw. nach 2 Jahren ausgetauscht werden - je nachdem, was zuerst eintrifft. Der Messerbalken ist auszutauschen, wenn er einen RiB oder Schaden aufweist. Darauf achten, daB der Bedienerhebel losgelassen wurde. Das Zündkerzenkabel abziehen, wenn der Motor stillsteht und der Messerbalken nicht mehr rotiert Den Kraftstoffhahn (K) vollständig schlieBen. Den Rasenmäher auf die Seite kippen, wobei sich der Luftilter oben befinden muss (siehe Abbildung oben)

4. Beim Entfernen der Messerbalken-Gewindeschraube

{P1) das Turbinenrad (P4) festhalten. Die Messerbalken-Gewindeschraube mit dem belliegenden

Befestigen von Messerbalken und Turbinenrad + Vor dem Befestigen ist stets zu prüfen, ob Messerbalken oder Schraube sichtbare VerschleiBstellen oder Schäden aufweisen. Zum Verstellen der Schnitthôhe sollten nicht mehr als 2 Distanzscheiben verwendet werden. Die Distanzscheiben dürfen nur zwischen dem Messerbalken und dem Turbinenrad eingefügt werden und nicht zwischen dem Messerbalken und der Gewindeschraube. Sicherstellen, daB sich das Turbinenrad in der korrekten Position befindet. Die Distanzscheiben (P8) auf das Turbinenrad legen und darauf achten, daB die Boizen (PS) in den Lôchern {P6) eingefügt sind

8. Den Messerbalken (P2) auf die Distanzscheiben (P3)

legen und sicherstellen, da8 die stollen (P7) in den Lôchern (P8) des Messerbalkens eingefügt sind und da8 sich der Messerbalken in der in Abbildung P dargestelten Position befindet

4. Die Messerbalken-Gewindeschraube (P1) in das Loch

in der Mitte (P9) des Messerbalkens einfügen.

Schraubenschlüssel nach links drehen und lôsen. 5. Die Schraube mit der Hand nach rechts drehen

5. Messerbalken-Gewindeschraube (P1), Messerbalken 6. Das Turbinenrad festhalten und die Messerbalken-

{P2), Distanzscheiben (PS) und Turbinenrad entfernen Gewindeschraube mit dem beilisgenden (Pa) Schraubenschlüssel festziohen.

6. Die Teile auf Schäden hin prüfen und bei Bedart

reinigen Zündkerze Durch eine schmierige oder geschwärzte Zündkerze wird das Starlen erschwert und das Leistungsvermêgen des Motors reduzien. Deshalb muss die Zündkerze regelmäBig ausgebaut und je nach Bedarf gesäubert und nachgestell werden: Korrekie Abstandseinstellung: 0,028 - 0,081 Zol. Die Zündkerze dar nicht entfernt werden, während der Motor noch warm ist. Zur Säuberung der Zündkerze kein SandstrahWerfahren verwenden. DEUTSCH - 2

Q1-Lufikanal, Q2- Lufffiltergehäuse, Q3— Q4 - Schnappverschlüsse, Q5 - Luftfilterabdeckung Den Motor niemals ohne Filter oder mit einem schmutzigen Filter laufen lassen, da dadurch das Leistungsvermégen des Motors beträchtich reduziert und der Motor beschädigt wird. Ir Rasenmäher ist mit einem Luffiter versehen. Dieser muss wie folgt gewartet werden: +_ Den Filter vor jeder Verwendung überprüfen. +_ Den Filter alle 25 Stunden, oder bei der Verwendung in staubigen Bereichen auch häufiger, reinigen. Den Filter nach jeweils 200 Stunden auswechseln. Die Schnappverschlüsse oben an der Luttfiterabdeckung drücken und die Abdeckung entfemen. Überprüfen, ob der Fier sauber und in guiem Zustand ist. schmutzigem Filter: Den Luftfiter zur Schmutzentlemung mehrmals gegen eine harte Oberlläche klopien oder Druckluit durch den Luffiter von der sauberen Seite, die in Richtung Motor zeïgt, blasen. Schmutz niemals mit einer Bürste entfernen, da dieser dadurch nur in die Fasern gedrückt wird. Schmutz vom Luftfitergehäuse und der Abdeckung mit einem feuchten Tuch abwischen. Es muss darauf geachtet werden, dass Schmutz nicht in den zum Vergaser führenden Lufikanal gelangt.

4. Fiter und Abdeckung wieder anbringen

Rasenmäherpflege Beabsichtigen Sie, Inren Rasenmäher für Bingere Zeit nicht zu benutzen, so ist es ratsam, die folgende Vorgehensweise nach der letzten Benutzung zu beachten: Motor stoppen: Den Kraftstotfhahn (K) vollständig schlieBen. Motor neu starten. Wenn der Krafistofftank leer wird, wird der Motor langsam zum Stillstand kommen. Den Rasenmäher leicht kippen:

5. Wenn der Motor steht, den Bedienerhebel loslassen

6. Den Zündkerzenstecker abziehen.

7. Den Kraftstofftank entieeren.

Reinigen - HANDSCHUHE VERWENDEN Halten Sie den Rasenmäher sauber - abgeschnittene Grashalme, die sich im Motorbereich oder unter dem inden, stellen eine potentielle Feuergetahr dar. +_ Der Rasenmäher sollte nicht mit Chemikalien, sschlieBlich Benzin oder Lésungsmittel, gerei iese kônnen wichtige Kunststoffteile

Gras, das sich unten an der Unterseite befindet, kann mit einem Stück Holz o.à. entfernt werden, kein Metall verwenden. Grashalme, die sich im Motorbereich und an den Ansaugstutzen befinden, sind mit einer weichen Bürste Zu entfernen.

3. Das Turbinenrad entfernen - siehe Abechnitt ‘Entfemen

und Befestigen von Messerbalken und Turbinenrad' - und mit einer weichen Bürste reinigen.

4. Die Obertläche des Rasenmähers mit einem trockenen

Tuch abwischen. ‘Transportieren Ihres Rasenmähers + Den Krafistoffhahn schlieBen und den Rasenmäher s0 transportieren, dass sich der Motor in horizontaler Lage befindet. + Den Rasenmäher niemals mit laufendem Motor transportieren:

Lagerung Ihres Rasenmähers Den Kraftstoffhahn schlieBen und den Rasenmäher an einem kühlen, trockenen, sicheren und vor Nässe geschützten Ont aufbewahren, wobei sich der Motor in horizontaler Lage befinden muss. BEVOR Wartungsarbeiten durchgeführt oder

2. Den Krafistoffhahn (K) vollständig schiieBen.

3. Motor neu starten.

4... Wenn der Krafstofftank leer wird, wird der Motor langsam zum Stilstand kommen, Den Rasenmäher leicht kippen. 5... Wenn der Motor steht, den Bedienerhebel loslassen. 6._ Den Zündkerzenstecker abziehen.

7. Den Krafistofftank entleeren.

8. Zündkerzenkabel und Zündkerze entfemen. Einen Teciôffel

6 mi) GI durch die Zündkerzen-Einschraubôfinung gieBen. Den Starerzuggrff zwei bis dreimal zichen. Hisrdurch wird auf den Innentlächen des Motors Ôl verteil. Die Zündkerze Prüfen, reinigen und wieder ginsetzen. lst ein Austausch der Zündkerze erlorderich, sole ein zugelassenes Service Center. aufgesucht werden. Das Zündkerzenkabel nicht wieder anschlieBen. 9... Den Lutter rainigen. Sishe Abschnit“Luffiterreinigung.

10. Den Messerbalken austauschen, Sofem er gerissen,

beschädigt oder gebogen ist. Bei Bedar die Messerbalken- Gewindeschraube auswechseln. Die vollständige Anleïung ist dem Abschnit "Entfernen und Befestigen von Messerbalken und Turbinenrad' zu entnehmen. Es sind ausschlieBlich die für dieses Produkt angegebenen Original-Ersatzteile und -zubehôreile von Flymo zu verwenden. Den Rasenmäher gründlich rainigen - Abschnitt "Reinige: Bei Bedarf Kännen Wartungsarbeiten und müssen Reparaturen von einem zugelassenen -Kundendienst- oder Service Genter -durchgeführt werden. Den Rasenmäher an einem kühlen, trockenen, feuchtigkeitsarmen und sicheren Ont aufbewahren

Hinweise zur Fehlersuche Motor springt nicht an

1. Sicherstellen, daB der Bedienerhebel fest am oberen

2. Es muss sichergestellt werden, dass sich genügend

Kraftstoff im Tank befindet und'der Kraftstoffhahn offen ist

3. Der Choke-Schalthebel muss sich in der korrekten

Position - in der ‘Normal'-Position (N) bei warmem Motor und in der ‘Choke’-Position (L) bei kaltem Motor - befinden.

4. Der Motor kännte zuviel Kraftstoff erhalten haben. Die

Zündkerze herausdrehen und troeknen.

5. Die Kraftstoffmischung kônnte falsch oder zu alt sein.

Ist das der Fall, s0 muB sie emeuert werden.

6. Prüfen, ob das Messer und die Befestigungsschraube

fest sitzen. Eine lose Messerschraube kann Startschwierigkeiten verursachen.

7. Wenn der Motor immer noch nicht startet, ziehen

Sie den Zündkerzenstecker ab und wenden Si sich an Ihr autorisiertes ërtliches Service Center. Schlechte Kraftstoffzufuhr oder schwache Leistung

1. Den Zündkerzenstecker abzishen.

2. Die Gehauseunterseite, das Luftilter, das Turbinenrad,

um den Motor herum und die LüfteiniaBäfnungen roinigen.

3. Es muss sichergestellt werden, dass der Choke-

Schaïthebel auf Normal" (N) eingestelt ist.

4. Die Kraftstoffmischung kônnte falsch oder zu alt sein

Ist das der Fall, s0 muB sie erneuert werden.

5. Falls der schlechte Schwebezustand oder

ungenügende Leistung weiterhin bestehen, ziehen Sie den Zündkerzenstecker ab und wenden Sie sich an Ihr autorisiertes ërtliches Service Center. Zu starke Vibration

1. Den Zündkerzenstecker abzishen

2. Prüfen, ob das Messer richtig montiert ist. Siehe ‘Aus-

und einbau des Messers und Lüfterrads'

3. Ist das Messer beschädigt oder verschlissen, muB es

erneuert werden Besteht die Vibration weiterhin, den Rasenmäher nicht benutzen. Ziehen Sie den Zündkerzenstecker ab und wenden Sie sich an Ihr autorisiertes ärtliches Service Center.
