VIGTIG INFORMATION

Hjulram (där sādan finns)

Hjulstel (hvis relevant)

Montering (med hjul)

1. Monté nordre händtak (E1) pa karosseriet med den nedre hendeltapp (E2), som vist相关政策
2. Fest hujule (F1) til hjulrammen (F2) med festeklips (F3), som vist pa Fig. F.

3. Fest hjulrammen (G1) til karosseriet med nedre handtaksbolten (G2) liters paknng (G3) stor pakning (G4) og lasemutter (G5), som vist på Fig. G.

4. Sett nedre teleskopr (H1) inn i Øvre teleskopr (H2) og fest med tapped (H3) og festeklips (H4), som vist på Fig. H.

Fest det øvre handtaket til det nedre handtaket og følg anvisningene ovenfor i avsnittet "Montering (uten hjul)".

Handtakets stilling

Handtakets stilling kan justeres ved hjelp av styringen og kroken.Det gjor du sik:

Ditsätting av nedre handtag

1. Mata haken (A2) som sitter på handtagets underdel (A1) halvågs genom mitturtaget på gejden (A3) i den riktning som pilen (A4) visar.
2. Med haken (A2) insat i gejdens (A3) mitturtag, vrid handtagets underdel (A1) medsols 90^ for att satta underdelens bada ben pa plats in mellan fastena ovanpaku (A5).
3. Satt in sprintna (B1) och satt fast dem med stopbyglierna (B2).

Montering av handtagets overdel pa underdelen INNAN handtagets overdel montera pa underdelen ska underdelen stabiliseras genom att man lyfter haken (C1) till "parkeringslaget" (C2).

1. Se till att spaken for choken sitter på vänstra sidan sedd bakifran.
2. Passa in övre och nedre handtagen mot varandra (D). Sätt dit skruvarna (D1), brickorna (D2) och drag át med rattarna (D3) på handtaget.
3. Montera kablarna på handtagen med de medlevererade kabelbanden och se till att kablarna inte fastnar mellan det övre och nedre handtaget.

Montering (med hjul)

1. Montera fast det nedre handtaget (B1) med den nedre handtagssprinten (B2) som bild B visar.
2. Fäst hjulen (C1) på hjulstommen (C2) med hjulstopbyglarna (C3), sä som bild C visar.

3. Montera fast hjulstommen (D1) med den nedre handtagsskruven (D2), den lilla brickan (D3), den stora brickan (D4) och lasmuttern (D5), sà som bild D visar.

4. Placera in de nedre utdragbara roren (E1) inuti de ovre utdragbara roren (E2) och las till med sprinten (E3) och stopbygeln (E4), sa som bild E visar.

Montera det övre handtaget på det under handtaget genom att fölá instuktionerna ovarian i avsnittet Montering (utan hjul).

Inställning av handtagets lage

Inställning av handtagets lage

Hantagets lage kon ställas in med gejd- och hakanordningen. Ställ in handtagets lage på följande satt:

1. Lyft haken (C1).
2. Ställ in den i önskatlä: (C2) "parkeringläge", (C3) "forflyttningsläge"

Bransle

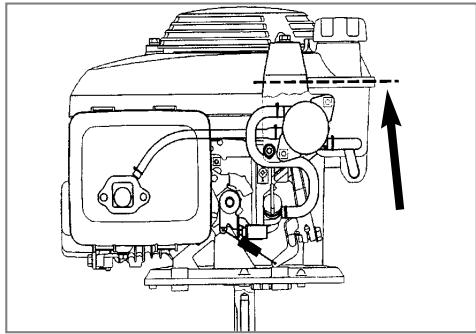

Använd färsk, ren och blyfri bensin für bilar.

Fyll inte på bransletanken i ett slutet rum'nar motorn ar varm erer om du roker erer ar naraen naken laga. Rengor noggrannt rund pafyllningsloket forbransletanken innan du fyller pa da detta kommer attforhindra att smuts kommer in i branslesystemet. Bransle skali alltid forvaras pa en sval plats och aldrig i narheten av oppen laga.Fyll inte tenken medan motorn ar igang.Fyll bransletanken genom en tratt som ar forsedd med ett finl filter.Fyll aldrig tenken helt full, fyll till nedre delen av pafyllningsoret. Nar tanken fylls pa fran tom ell om motorn tidigare har kort tanken tom maste du fylla pa minst 400 cc bransle (till den nivan som anges av linjen pa bilden) for att du skull vara saker pa att branslepumpen har tilrackligt med bransle for att starta motorn.Din forgasare ar fabrikinstalld. Den kraver normal ingen justering.

Olja

Använd en fyrtaks olja für bilar. SAE 10W-30
rekommenderasfornormalanvändning.

Fyll pə oljan enligt instruktionerna i din motorhandbok som medfoljer leveransen.

Start och stopp

Starta gräsklipparen

1. For handtaget til parkeringslaget (C2).
2. Anslut tandkabeln (J)
3. Oppna branslekranen (K).
4. För chokspaken till Lage "Choke" (L) när du startar en kall motor och till Lage "Run" (Kör) (N) när du startar en varm motor.
5. Drag i reglaget ochhall det stadigt mot ovre handtaget..
6. Placera din fot stadigt på däcket och ta tag i overdalen på det nedte handtaget med din vänstra hand. Luta grasklipparen mot dig (M). Detta sakerställer att grasklipparen star i ett säkert lage när du startar och forhindrar ocksa att den klipper fula ringar i din grasmatta.

7. Drag försiktigt starthandtaget mot Dig, tils Du kännerett motstand och slapp sakta tillbaka handtaget.

8. Ryck starthandtaget mot Dig sá lángt det gár.

9. Lāt motn nā fullt arbetsvarv och sänkSED sakta
   ned gräsklipparen till marken.

10.Da motorn blivit varm, se till att reglaget stared in normal-laget (N).

Stoppa grasklipparen

• Kniven fortsetter att rotera sedan maskinen kopplats av. Roterande knivar kan valla skador.

• Slapp reglaget.

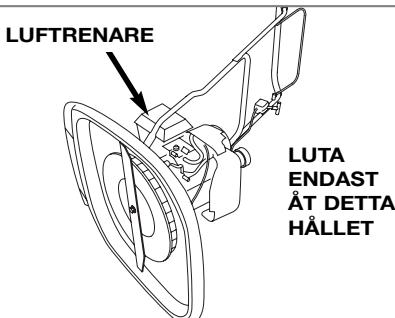

• Luta grasklippenar nagot nar motorn stannar, sā gōr den inte en ring i grasmatten.
• Dà motorn stannat, sänk ned gräsklipparen till marken.
• Ställ handtaget i parkeringslåget (C2).
• Stang branslekranen (K).

Innan pågon service utförs på maskinens undersida, stäng branslekranen, lately motorn gà tills den stannar, koppla bort kablen till tändstiftet och LÄGG MASKINEN PÅ SIDAN MED LUFTRENAREN ÖVERST

Hur man klipper

• Färe användingördu alltid undersöka om kniven och skruvarna ser slitna eller skadade ut.
• Satt handtaget i klippläge (C3).
• Klipp tvä gänger i veckan under växtssäsongen. Din grasmatta far illa, om Du klipper av mer an en tredjedel av gräsets langd, vind varje klippning.

• Hall undan harder och fötter frän kniven, den roterande kniven syns inte.

• Det kan vara farligt att klippa på sluttningar och vallar. Undvik branta backar.
  Stä alltid pá plan mark grásklipparen nedanfor dig pá sluttningen och med tändstiftet överst für att undvika att smörjolja rinner in i cylindern.

• Använd inte gräsklipparen på sluttningar som ar vata aller lutar merøy 45^ frän horisontalplanet.
• For aldrig gräsklipparen upp für sluttningen.

Justering av klippningshöjden

Använd aldrig flerän 2 distansbrickor for klipphofden.
- Distansbrickorna fār bara monteras mellan kniven och flktnen, alrdig mellan kniven och skruven (P).
1. Se till att reglaget släpps nár motorn stannat -lossa tändkabeln.
2. Stang branslekranen (K). Lagg grasklipparen pa sidan.

1. Avlagsna bladbulten (P1) och bladet (P2) enigt instructuriona i "Hur du avlagsnar blad och flakt".
2. Kortare klippning - Lagg till högst 2 distansbrickor (P3).
3. Hogre klipphöjd - Tag bort distansbrickor (P3).
4. Satt tillbaka bladet enligt instructisionerna i "Hur du monterar blad och fläkt".

Borttagning och montering av kniv och fläkt

Hantera alltid kniven forsiktigt - vassa kanter kan valla skador. ANVÄND HANDSKAR

Tändkabeln kan vara het - hantera den forsiktigt.
Borttagning av kniv och fläkt

• Byt ut metallkniven after 50 timmars klippning erer 2 ar, vilket som intraffar forst - oavsett skicket.
• Om kniven ar spreucken ell er skadad sha den bytas ut mot en ny.
• Slapp reglaget nar motum har stannat och kniven har slutat rotera - lossa tandkabeln.
• Stang branslekranen helt (K).
• Vänd din gräsklippare på sidan med luftretenaren overst (se illustration ovarian).
• For att ta bort knivskruven (P1), häll fläkten (P4) stadigt vrid rvid skruven moturs med den medöljande skruvnyckeln.
• Tag mort k\n\n4. Tag mort k\n\n
• Se after om det finns skador och rengör after behov.

Montering av kniv och fläkt

• Färe användning bör du allid undersöka om kniven och skruvarna ser slitna eller skadade ut.

• Använd aldrig flerän 2 distansbrickor for klipphofd.
  Distansbrickorna fár bara monteras mellan kniven och flakten och aldrig mellan kniven och skruven.

• Se after att flakten sitter ratt.

• Placera distansbrickorna (P3) pa flakten sa att tapparna (P5) sitter i halen (P6).
• Placera kniven (P2) på distansbrickorna (P3) są att tapparna (P7) gär in i halen (P8) på kniven och kniven placeras sä som visas i fig. P.
• Satt knivskruven (P1) genom centrumhallet (P9) pä kniven.
• Drag at medsols for hand.
• Håll fläkten stadigt och drag at knivskruven med medfoljande skruvnycel.

Tändstift

Ett tändstift med olje-ller kolbelaggnng gormotorn svar att starta och minskar dess effektivitet. Skruva ur tändstiftet med jämna mellanrum och rengor och justera när sa behovs.

Spalt 0,028" - 0,031"

Skruva inte ur tändstiftet nar motorn ar varm.

Sandblastra inte tandstiftet for att rengora det.

Detta kommt att ha stor inverkan på motorns

effektivitet och orsaka skador på motorn.

Din grasklipparare forfesdd med en luftrenare som skal underhallas enligt foljande:

• Kontrollera filtret für varje användning

• Rengör regelbundet after 25 timmars anecdänng dess oftare om gräsklipparen kör s dammiga områden.

• Byt regelbundet ut filtret after 200 timmar.

• Tryck på låstungorna överst på luftrenarens lock och avlagsna locket

• Kontrollera att filret ar rent och i gott skick.

Om filtret ar smutsigt:

Slä luftfiltret atskilliga gänger mot enHard yta for att avlagsna smuts ellblas tryckluft genom filtrt fran den rena sidan som sitter mot motorn. Forsok aldrig borsta bort smuts. Borstning gor att smutsen trangler in i fiberna.

1. Torka bort smuts fran luftrenarens kropp och lock med en fuktig trasa. Var forsiktig saatt smuts inte Trangler in i luftkanalen som leder till forgasaren.
2. Satt tillbara filtret och luftrenarens lock.

Gräsklipparens skötsel

Om Du avser atte inne anvanda grasklipparen under en langre tid, bor Du forfara enlit folljande:

1. Stang av motorn.
2. Stang branslekranen welt (K).
3. Starta om motorn.
4. När brändslet börjar ta slut och motin visar tecken àt att stanna, luta graskilpparen an aning.
5. Dà motorn har stannat,släpp reglaget.
6. Tag bort tandkabeln fran tandstiftet.
7. Töm ur all bensin ur tanken.

Rengöring

ANVAND HANDSKAR
- Häll gräsklipparen ren - gräs som blivit kvar i lufttagen, rund motorn eller under klippkapan kan utgöra en brandfara.
- Rengör ante maskinen med kemikalien, bensin aller Lossningsmedel - det kan Förstöva viktiga plastdelar.
1. Avlagsna gras under klippkapan med en pinne elliknande.
2. Borsta bort grás runt motorn och alla luftintag med en mjk borste.
3. Tag bort fläkten (se "Borttagning och montering av knv och fläkt") och rengor med en mjk borste.
4. Torka av maskinen med en torr trasa.

Vrd branslekranen til stangt lage och transportera med motorn i horontallage.
- Transportera aldrig gräsklipparen med motorn igång.

Förvaring av gräsklipparen

Vrid branslekranen till stangt lage och forvara grasklipparen paen sval, torr, faktfri och saker plats med motorn i horisontallage.

Ge grasklippen service after sista klippninger for aret på folsfjande satt:

1. Stang av motorn.
2. Stang branslekranen helt (K).
3. Starta om motorn.
4. När brändslet börjar ta slut och motorn visar tecken pa att stanna, lura graskilpparen ananing.
5. Dà motorn har stannat, slapp reglaget.
6. Tag bort tandkabeln frän tandstiftet.
7. Töm ur all bensin ur tanken.
8. Tag bort tändkabeln och tändstift. Häll en tesked (5 ml) olja genom tändstifthälet. Drag i starthandtaget 2-3 gänger. Detta forderlar olja på motorns invändiga ytor. Undersök, rengör och satt tillbaka tändkabeln. Om det behövs ett nytt tändstift, kontakta narmaste Auktoriserade serviceställe/äterförsäliare für.
9. Rengör luftfiltret (Se Rengöring av luftfiltret).
10. Byt kniv om den ar sprucken, skadad aller skev. Byt knivskruv om det behovs (Se Borttagning och montering av kniv och flakt betr. fullstandiga anvisningar).
11. Anvand endast original Flymo reservidelar och tillbehör som specificer fürenna maskin.
12. Rengör maskinen noga (Se Rengöring).
13. Auktoriserade servicestalle/äterförsäljare kan utfora alla nödvändige servicearbeiteten och reparationer.
14. Förvara gräsklipparen pa en sval, torr, fakt- och stöldsaker plats.

Tips for felsökning

Motorn vill inte starta

1. Se till att reglaget halls stadigt fast mot övre handtaget.
2. Kontrolera att det finns tillrackigt med bransile i braansletanken och att branslekranen ar oppen.
3. Kontrollera att spaken for choken stär i rätt辖区内 "Run" (Kör) (N) for en varm motor, "Choke" (L) für en kall motor.
4. Kanske motorn har flodats. Tag bort och torka tändstiftet.
5. Branslebandningen kanske ar for gamm och avslagen - om sä ar fallet, tapp ur och fyll på nytt bransle.
6. Kontrollera att faspulten for kniven ar val atdragen. Om denna skruv ar los kan det forsvara start av motorn.
7. Om motorn fortarande inte vill starta, lossa tändkabeln och rädfräga auktorserade serviceställe/Äterförsäljare.

Dålig svävformåga eller bristande effekt

1. Koppla bort tandkabeln.
2. Gör rent under hoven. Gör rent luftfiltret, fläkten och runt motorn vid luftintagen.
3. Kontrollera att kontrollspaken for choked stär i参加会议 "Run" (Kör) (N)
4. Branslebandnungenskanse ar felaktig eller for gamma - om sär fallet, byt bransle.
5. Om dālgsvävformāgə eri bristande effekt kvarstā, LOSSa tändkabeln och rādfräga auktoriserade serviceställe/Äterförsäjäre.

För mycket vibration

1. Koppla loss tandkabeln.
2. Kontrollera att kniven ar rätt monterad. Se "Ditsätting och borttagning av kniv och fläkt".
3. Om kniven ar skadad aller sliten, skall den bytas.
4. Om vibrationen kvarst- anvand inte maskinen - lossa tändkabeln och rädfräge auktoriserade serviceställe/Äterförsäljare.
