XL500 - Ruohonleikkuri FLYMO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ilmatyynyruohonleikkuri
Merkki	FLYMO
Malli	XL500
Leikkuuleveys	50,5 cm
Paino	16 kg / 16,5 kg
Moottori	Honda GCV160, 4-tahti
Terän pyörimisnopeus	3100 rpm
Polttoaine	Tavallinen lyijytön bensiini
Moottoriöljy	SAE 10W-30 (4-tahtinen pesuaineöljy)
Leikkuukorkeuden säätö	Aluslevyillä (max 2 terän ja turbiinin välissä)
Terätyyppi	Pyörivä terä
Taattu äänitehotaso	97 dB(A)
Äänenpainetaso käyttäjällä	86,8 dB(A)
Tärinä (käsi)	3,3 m/s²
Sytytys	Sytytystulppa (väli 0,028-0,031 in)
Ilmansuodattimen huolto	25 tunnin välein (puhdistus); vaihto 200 tunnin välein
Terän vaihto	50 käyttötunnin tai 2 vuoden välein
Turvapysäytys	Turvakäynnistys/pysäytyskytkin ohjaustangossa
Kuljetus ja säilytys	Polttoainehana kiinni, moottori vaakatasossa, kuiva paikka
Takuu ja vaatimustenmukaisuus	Direktiivit 2000/14/EY, 98/37/EY, 89/336/ETY; standardit EN836, ISO14982

Usein kysytyt kysymykset - XL500 FLYMO

Kuinka käynnistää FLYMO XL500 -ruohonleikkuri?

Varmista, että polttoainesäiliössä on bensiiniä ja polttoainehana on auki. Aseta käynnistysläpän vipu asentoon "Käynnistys", jos moottori on kylmä, tai "Käynti", jos se on lämmin. Vedä turvakäynnistys/pysäytyskytkin ohjaustankoa vasten, aseta jalkasi kotelolle, kallista leikkuria itseesi päin, vedä sitten käynnistysnuppia hitaasti, kunnes tunnet vastusta, ja vedä sitten nopeasti.

Kuinka pysäyttää leikkuri oikein?

Vapauta turvakäynnistys/pysäytyskytkin. Moottori pysähtyy, mutta terä jatkaa pyörimistä muutaman sekunnin: kallista leikkuria sivulle, jotta se ei jätä jälkiä nurmikkoon. Kun moottori on pysähtynyt, laske leikkuri alas, käännä ohjaustanko pysäytysasentoon ja sulje polttoainehana.

Mitä öljyä käyttää ja miten se tarkistetaan?

Käytä yleiskäyttöön tarkoitettua 4-tahtista autojen pesuaineöljyä SAE 10W-30. Katso täyttöohjeet käsikirjasta. Tarkista öljytaso ennen jokaista käyttöä.

Kuinka vaihtaa leikkurin terä?

Käytä hanskoja. Irrota sytytystulpan johto, sulje polttoainehana ja käännä leikkuri kyljelleen, ilmansuodatin ylöspäin. Pidä puhallinta tiukasti kiinni ja kierrä terän pultti irti vastapäivään. Poista terä, aluslevyt ja puhallin. Asennuksessa aseta aluslevyt, terä (tapit reikiin) ja sitten pultti. Kiristä myötäpäivään.

Miksi moottori ei käynnisty?

Tarkista, että turvakytkin on painettuna ohjaustankoa vasten, polttoainetta on riittävästi ja hana on auki. Varmista, että käynnistysläppä on oikeassa asennossa (kylmä/kuuma). Jos moottori on hukuttunut, irrota ja kuivaa sytytystulppa. Tarkista myös, että terän pultti on kiristetty.

Kuinka puhdistaa ilmansuodatin?

Paina suodattimen kannen nuppeja ja irrota kansi. Napauta suodatinta kovaa pintaa vasten tai käytä paineilmaa puhtaalta puolelta. Älä harjaa. Pyyhi runko ja kansi kostealla liinalla. Kokoa takaisin.

Kuinka säilyttää leikkuri kauden päätteeksi?

Sulje polttoainehana, käytä moottoria kunnes se sammuu tyhjentääkseen kaasuttimen. Irrota sytytystulppa. Kaada 5 ml öljyä tulpan reikään, vedä käynnistintä 2-3 kertaa. Puhdista ilmansuodatin, vaihda terä tarvittaessa. Säilytä kuivassa paikassa.

Mitä tehdä, jos leikkuri tärisee epänormaalisti?

Irrota sytytystulpan johto. Tarkista terän asennus: sen on oltava oikein paikoillaan ja kiristetty. Jos terä on vaurioitunut tai kulunut, vaihda se. Jos tärinä jatkuu, älä käytä leikkuria ja ota yhteyttä valtuutettuun huoltoon.

Mikä on leikkuuleveys ja kuinka korkeus säädetään?

Leikkuuleveys on 50,5 cm. Korkeus säädetään lisäämällä tai poistamalla säätöaluslevyjä terän ja turbiinin välistä. Enintään 2 aluslevyä. Matalampaa leikkuuta varten lisää aluslevyjä; korkeampaa leikkuuta varten poista niitä.

Mistä löytää varaosia ja kuinka huoltaa leikkuria?

Käytä vain alkuperäisiä Flymo-varoja ja -tarvikkeita. Huoltoa varten puhdista säännöllisesti kotelon alapuoli, ilmansuodatin ja turbiini. Vaihda terä 50 tunnin tai 2 vuoden välein. Korjauksia varten ota yhteyttä valtuutettuun huoltoliikkeeseen.

KÄYTTÖOHJE XL500 FLYMO

Lue ennen käyttöä ja säilytä tulevaa käyttöä varten.

SE

TÄRKEÄÄ TIETOA

Pyörän runko (jos käytössä)

Kokoaminen (ilman pyöriä)

Työntöaisan alaosan kiinnitys leikkuriin

1. Syötä alempaan kahvaan (A1) kiinnitetty koukkuosa (A2) ohjaimen (A3) keskireiän kautta puoliväliin nuolen (A4) osoittamaan suuntaan.
2. Pidä koukkuosa (A2) ohjaimen keskikolossa ja käännä alempaa kahvaa (A1) myötäpäivään 90° siten, että molemmat alemman kahvan jalustat asettuvat paikoilleen kupukannattimien väliin.
3. Asenna tapit (B1) ja kiinnitä pidikkeiden (B2) avulla.

Ylemmän kahvan asennus alempaan kahvaan. ENNEN ylemmän kahvan asettamista alempaan kahvaan tasapainota alempi kahva nostamalla koukkuosa (C1) 'ylösakointiasentoon' (C2).

1. Varmista, että kuristusläpän vipu on vasemmalla puolella taaksepäin katsottuna.
2. Yhdistä aisan ylä- ja alaosa (D). Aseta pultit (D1), aluslevyt (D2) paikoilleen ja kiristä ne nupeilla (D3).
3. Kiinnitä johdot kahvoihin johdonpidikkeillä (kuuluu toimitukseen) ja varmista, että johdot eivät jää puristukseen ylä- ja alakahvan väliin.

Kokoaminen (pyörien kanssa)

1. Kiinnitä alempi kahva (E1) kanteen niin, että alemman kahvan tappi (E2) on kuten kuvassa E on esitetty.
2. Kiinnitä pyörät (F1) pyörärunkoon (F2) niin, että pyörän pidikkeet (F3) ovat kuten kuvassa F on esitetty.
3. Kiinnitä pyörärunko (G1) kanteen niin, että alemman kahvan pultit (G2), pieni aluslevy (G3), suuri aluslevy (G4) ja lukkomutteri (G5) ovat kuten kuvassa G on esitetty.
4. Laita alemmat teleskooppivarret (H1) ylempien teleskooppivarsien (H2) sisään ja kiinnitä paikoilleen tapilla (H3) ja sakalla (H4), kuten kuvassa H on esitetty.

Kiinnitä ylempi kahva alempaan kahvaan yllä olevassa kohdassa 'Kokoaminen (ilman pyörä)' annettujen ohjeiden mukaisesti.

Kahva-asento

Kahva-asentoa voidaan säätää ohjainta ja koukkuosaa käyttäen. Kahva-asennon säätö

1. Nosta koukkuosa (C1)
2. Asenna tarvittavalla tavalla:

(C2) - 'Pysäköintiasento'

(C3) - 'Leikkuuasento'.

Polttoaine

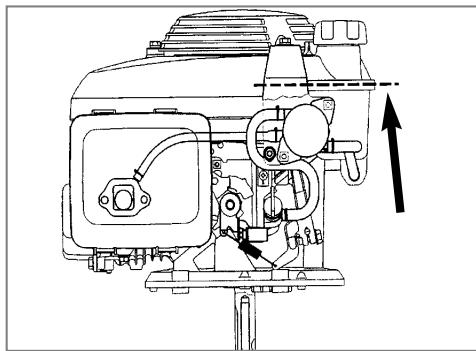

Käytä tuoretta, puhdasta lyijytöntä ajoneuvoille tarkoitettua bensiiniä.

Älä täytä säiliötä suljetussa tilassa moottorin ollessa kuuma, kun tupakoit tai avotulen läheisyydessä.

Puhdista polttoainesäiliön täyttöaukon korkki huolellisesti ennen täyttöä, jotta lika ei pääse polttoainejärjestelmään.

Säilytä polttoainetta viileässä paikassa poissa avotulen läheisyydestä. Älä täytä säiliötä moottorin käydessä.

Täytäessäsi polttoainesäiliötä käytä suppiloa, jossa on puhdas suodatin. Älä koskaan täytä säiliötä aivan täyteen, ainoastaan täyttöaukon kaulan saakka.

Täytäessäsi tyhjää säiliötä tai jos moottori on sammunut, lisää vähintään 400 cc polttoainetta (kuvan osoittamaan rajaan saakka) varmistaaksesi, että polttoainepumppu saa riittävän määrän polttoainetta moottorin

käynnistämiseen. Kaasutin on toimintavalmis. Muita säätöjä ei normaalisti tarvita.

Öljy

Käytä 4-tahtista ajoneuvoille tarkoitettua öljyä. SAE 10W-30 suositellaan yleiskäyttöön.

Täytä öljyllä moottorin käyttöoppaassa annettujen ohjeiden mukaisesti.

Käynnistys ja sammutus

Käynnistäminen

1. Siirrä työntövarsi asentoon (C2).
2. Kytke sytytystulpan johto (J).
3. Avaa polttoainehana (K).
4. Siirrä kuristusläpän vipu ala-asentoon (L), kun käynnistät leikkurin kylmänä, ja keskiasentoon (N), jos kone on jo ollut käynnissä.
5. Vedä ja pidä käyttäjän kytkintä painettuna tukevasti yläkahvaa vasten.
6. Aseta oikea jalka tukevasti kannen päälle ja ota kiinni yläkahvan yläosasta vasemmalla kädellä. Kallista leikkuria itseäsi kohti (M). Näin varmistat, että leikkuri on tukevassa asennossa, kun käynnistät sen, eikä nurmikkoon muodostu ympyrää.
7. Vedä hitaasti käynnistyskahvasta, kunnes tuntuu vastusta. Palauta hitaasti kahva alkuasentoon.
8. Vedä voimakkaammin kahvaa itseäsi kohti, narun täyteen pituuteen.
9. Anna moottorin saavuttaa täysi kierrosluku, ja laske leikkuri varovasti maahan. 10. Kun moottori on lämmennyt, varmista, että säätövipu on normaaliasennossa (N).

Ruohonleikkurin pysäyttäminen

Leikkuuterä jatkaa pyörimistä sen jälkeen, kun moottori on kytketty pois päältä; pyörivät leikkuuterät voivat aiheuttaa loukkaantumisen.

1. Vapauta käyttäjän kytkin.

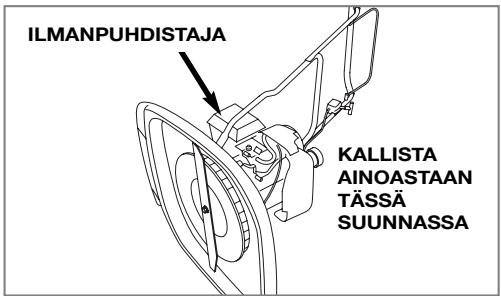

2. Kallista ruohonleikkuria hieman moottorin sammuessa. Tämä estää ympyrän leikkaamisen ruohoon.
3. Laske leikkuri maahan, kun moottori on pysähtynyt.
4. Siirrä työntöaisa seisonta-asentoon (C2).
5. Sulje polttoainehana (K).

Ennen kuin ryhdyt huoltamaan koneen alapuolta, sulje polttoainehana ja anna moottorin käydä kunnes se pysähtyy, irrota sytytystulpan letku ja KALLISTA KONE KYLJELLEEN, NIIN ETTÄ ILMANPUHDISTAJA ON YLIMPÄNÄ.

Nurmen leikkaaminen

Tarkasta leikkuuterän ja pulttien kuluneisuus ja mahdolliset vauriot ennen käyttöä. 1. Aseta kahva leikkuuasentoon (C3) 2. Leikkaa ruoho kaksi kertaa viikossa kasvukauden aikana. Nurmikko kärsii, jos sitä leikataan kerralla yli kolmasosa sen kasvista. - Pidä kädet ja jalat turvallisen matkan päässä leikkuuterästä; pyörivää terää ei voi nähdä. - Penkereiden ja viettävien rinteiden leikkuu voi olla

vaarallista. Älä käytä leikkuria viettävillä rinteillä.

• Käytä ruohonleikkuria aina tasaisella alustalla, ja rinteessä ollessasi seiso sen yläpuolella niin, että sytytystulppa on ylimpänä estääksesi voiteluöljyn valumasta sylinteriin.
• Älä käytä ruohonleikkuria rinteissä, jotka ovat märkiä tai joiden kallistuskulma on yli 45 astetta.
• Älä koskaan työnnä ruohonleikkuria rinnettä ylöspäin.

Leikkuukorkeuden säätö

• Älä koskaan käytä 2 useampaa leikkuukorkeusvälikettä.
• Välikkeet voidaan asettaa vain leikkuterän ja puhaltimen väliin, ei koskaan leikkuterän ja pultin väliin (P)
• Varmista, että turvakytkin vapautetaan, kun moottori on lakannut pyörimästä - irrota sytytystulpan johto.
• Sulje polttoainehana (K). Käännä leikkuri kyljelleen.
• Irrota terän pultti (P1) ja terä (P2) kuten kohdassa

'Terän ja tuulettimen irrottaminen' on neuvottu.

1. Halutessasi lyhyen nurmen lisää välikkeitä (M3) maksimimäärään 2 kappaletta.
2. Halutessasi pitemmän nurmen poista haluttu määrä välikkeitä (M3).
3. Kiinnitä terä paikoilleen kuten kohdassa 'Terän ja tuulettimen kiinnittäminen' on neuvottu.

Leikkuuterän ja puhaltimen irrottaminen ja asennus

Käsittele leikkuuterää aina varovasti, sillä terävät reunat voivat aiheuttaa tapaturman. KÄYTÄ HANSKKAITA. Sytytystulpan johto voi olla kuumentunut - käsittele sitä varoen. Leikkuuterän ja puhaltimen irrottaminen

Vaihda metallinen leikkuuterä riippumatta sen kunnosta aina 50 käyttötunnin tai 2 vuoden käytön jälkeen riippuen siitä kumpi niistä on täyttynyt ensimmäiseksi. - Jos leikkuuterä on murtunut tai vaurioitunut, vaihda se uuteen. 1. Varmista että turvakytkin on vapautettu moottorin pysähtymisen jälkeen, ja että leikkuuterä on lakannut pyörimästä - irrota sytytystulpan johto. 2. Sulje polttoainehana (K). 3. Käännä ruohonleikkuri kyljelleen niin, että ilmanpuhdistin ylimpänä (kts. kuva yläpuolella). 4. Irrottaaksesi leikkuuterän pultin (P1) pidä tukevasti kiinni puhaltimesta (P4) ja löysää pulttia mutteriavaimella vastapäivään kääntämällä. 5. Poista leikkuuterän pultti (P1), leikkuuterä (P2), välikkeet (P3) ja puhallin (P4). 6. Tarkasta mahdollisten vaurioiden varalta ja puhdista tarvittaessa.

Leikkuuterän ja puhaltimen asennus

• Tarkasta leikkuuterien ja pulttien kuluneisuus ja mahdolliset vauriot ennen käyttöä.
• Älä käytä koskaan 2 useampaa korkeusvälikettä. Välikkeet on aina sijoitettava leikkuuterän ja puhaltimen väliin; niitä ei saa koskaan sijoittaa leikkuuterän ja pultin väliin.
• Varmista, että puhallin on asennettu oikealla tavalla.
• Aseta välikkeet (P3) puhaltimeen varmistaen, että tapit (P5) on asetettu reikiin (P6).
• Aseta leikkuuterä (P2) välikkeisiin (P3) varmistaen, että tapit (P7) on asetettu leikkuuterän reikiin (P8) ja varmistaen, että leikkuuterä on asetettu kuvan P osoittamalla tavalla.
• Aseta leikkuuterän pultti (P1) leikkuuterän keskimmäisen reiän (P9) läpi.
• Kiristä käsin myötäpäivään.
• Pidä tukevasti kiinni puhaltimesta ja kiristä terän pultti mukana toimitettua mutteriavainta käyttämällä.

Sytytystulppa

Öljyinen tai karstoittunut sytytystulppa vaikeuttaa käynnistämistä heikentäen moottorin suorituskykyä. Irrota sytytystulppa ajoittain puhdistusta ja säätöä varten.

Kärkiväli 0,071-0,078 cm.

Älä irrota sytytystulppaa moottorin ollessa kuuma. Älä puhdista sytytystulppaa hiekkapuhaltamalla.

Ilmansuodattimen puhdistaminen

Q1 - Ilmakanava, Q2 - Ilmanpuhdistimen runko,

Q3 - Suodatin, Q4 - Kiinnittimet,

Q5 - Ilmanpuhdistimen suojakansi

Älä koskaan käynnistä moottoria ilman suodatinta tai suodattimen ollessa likainen. Tämä heikentää moottorin suorituskykyä ja vahingoittaa sitä. Tässä ruohonleikkurissa on ilmanpuhdistin. Ilmanpuhdistimen kunnossapito:

• Tarkista suodatin aina ennen jokaista käyttöä.
• Puhdista 25 tunnin välein tai useammin pölyisissä olosuhteissa. Vaihda suodatin 200 tunnin välein.
• Paina ilmanpuhdistimen suojakannessa olevia kiinnittimiä ja irrota kansi.
• Tarkista, että suodatin on puhdas ja ehjä.

Suodattimen ollessa likainen:

Koputa ilmansuodatinta kovaa pintaa vasten useita kertoja, jotta lika irtoaa, tai puhalla paineilmaa ilmansuodattimen läpi moottorin vastaiselta puhtaalta puolelta. Älä irrota likaa harjalla, harjaus jättää lian kuituihin.

1. Pyyhi lika ilmanpuhdistimen rungosta ja suojuksen päältä kostealla rievulla. Varo lian joutumista ilmakanavaan ja kaasuttimeen.
2. Laita suodatin ja ilmanpuhdistimen suojus takaisin paikoilleen.

Leikkurin huolto

Jos et aio käyttää ruohonleikkuria pitkähkön aikaan, suosittelemme seuraavia toimenpiteitä:

1. Sammuta moottori.
2. Sulje polttoainehana. (K)
3. Käynnistä moottori uudestaan.
4. Polttoaineen loppuessa moottori alkaa pysähtyä; kallista ruohonleikkuria vähän
5. Moottorin pysähdyttyä, vapauta käyttäjän kytkin.
6. Irrota sytytystulpan johto.
7. Tyhjennä polttoainesäiliö.

Puhdistus

KÄYTÄ HANSIKKAITA. Pidä ruohonleikkuri puhtaana, sillä ilmareikiin, moottorin ympärille tai alustan alle tarttunut ruoho voi aiheuttaa tulipalovaaran. Älä käytä puhdistuksessa kemiallisia aineita kuten bensiiniä tai liuottimia, sillä ne saattavat vaurioittaa tärkeitä muoviosia. 1. Poista ruoho alustan alta käyttämällä puutikkua tms. 2. Poista ruoho pehmeän harjan avulla moottorin ympäriltä ja ilmarei'istä. 3. Irrota puhallin (ks. jakson 'Leikkuuterän irrottaminen ja asennus' antamia ohjeita) ja puhdista se pehmeän harjan avulla. 4. Pyyhi ruohonleikkurin pinta kuivalla kangasrievulla.

Ruohonleikkurin kuljettaminen

• Käännä polttoainehana pois (off) -asentoon ja kuljeta leikkuria vaakatasossa.
• Sammuta leikkuri aina kuljetuksen ajaksi.

Ruohonleikkurin säilyttäminen

Käännä polttoainehana pois (off) -asentoon ja säilytä leikkuria vaakatasossa viileässä, kuivassa, kosteuseristetyssä ja turvallisessa paikassa.

Huolla ruohonleikkuri kauden viimeisen leikkuun jälkeen seuraavalla tavalla:

1. Sammuta moottori.
2. Sulje polttoainehana. (K)
3. Käännä moottori uudestaan.
4. Polttoaineen loppuessa moottori alkaa pysähtyä; kallista ruohonleikkuria vähän.
5. Moottorin pysähdyttyä, vapauta käyttäjän kytkin.
6. Irrota sytytystulpan johto.
7. Tyhjennä polttoainesäiliö.
8. Poista sytytystulpan johto ja sytytystulppa. Kaada teelusikallinen (5 ml) öljyä sytytystulpan reiän läpi. Vedä käynnistyskahvasta 2-3 kertaa. Tämä levittää öljyn moottorin sisäpinnoille. Tarkasta ja puhdista sytytystulppa ja aseta se paikoilleen. Jos tarvitset uuden tulpan, ota yhteys paikalliseen kauppiaaseen. Älä uudelleenliitä sytytystulpan johtoa.
9. Puhdista ilmasuodatin. Katso kohdan 'Ilmasuodattimen puhdistus' ohjeita.
10. Vaihda leikkuuterä uuteen, jos se on murtunut, vaurioitunut tai taipunut. Vaihda leikkuuterän pultti uuteen tarvittaessa. Katso kohdan 'Leikkuuterän ja puhaltimen irrottaminen ja asennus' yksityiskohtaisia ohjeita.
11. Käytä vain alkuperäisiä tätä tuotetta varten määritettyjä Flymo-varo-osia ja tarvikkeita. 12. Puhdista ruohonleikkuri perinpohjin. Katso kohdan 'Puhdistus' ohjeita.
12. Paikallinen huoltopiste on valmis suorittamaan tarvittavat huolto- tai korjaustoimet.
13. Säilytä ruohonleikkuria viileässä, kuivassa ja turvallisessa paikassa.

Vianetsintäohjeet

Moottori ei käynnisty

1. Varmista, että käyttäjän kytkin on painettu kunnolla yläkahvaa vasten.
2. Tarkista, että polttoainesäiliössä on riittävästi polttoainetta ja että polttoainehana on auki.
3. Tarkista, että kuristusläpän vipu on oikeassa asennossa: ala-asennossa (N) leikkurin ollessa kylmä ja keskiasennossa (L), jos kone on ollut käynnissä.
4. Moottori on 'saanut liikaa' polttoainetta, irrota ja kuivaa sytytystulppa.
5. Vanha polttoaine - vaihda.
6. Tarkasta terän pultin kiinnitys, löysä pultti voi vaikeuttaa käynnistystä.
7. Jos moottori ei käynnisty, irrota sytytystulpan johto ja kysy neuvoa paikalliselta jälleenmyyjältä.

Huono juoksevuus tai vähäinen teho

1. Irrota sytytysjohto.
2. Puhdista kuomun alapuoli, ilmanpuhdistin, puhallin sekä moottorin ja imuaukon ympäristö.
3. Katso, että moottorin säätövipu on normaaliasennossa. 4 Vaihda vanha tai väärä polttoaineseos.
4. Jos heikko juoksevuus tai tehon vähyys jatkuvat, irrota sytytystulpan johto ja ota yhteys paikalliseen kauppiaseen.

Liiallinen tärinä

1. Irrota sytytystulpan johto.
2. Katso, että terä on kunnolla kiinni. Kts. 'Terän ja puhaltimen irrotus ja kiinnitys'.
3. Vaihda terä, jos se on vaurioitunut tai kulunut.
4. Jos tärinä jatkuu, lopeta leikkurin käyttö. Irrota sytytystulppa ja kysy neuvoa kauppiaalta.

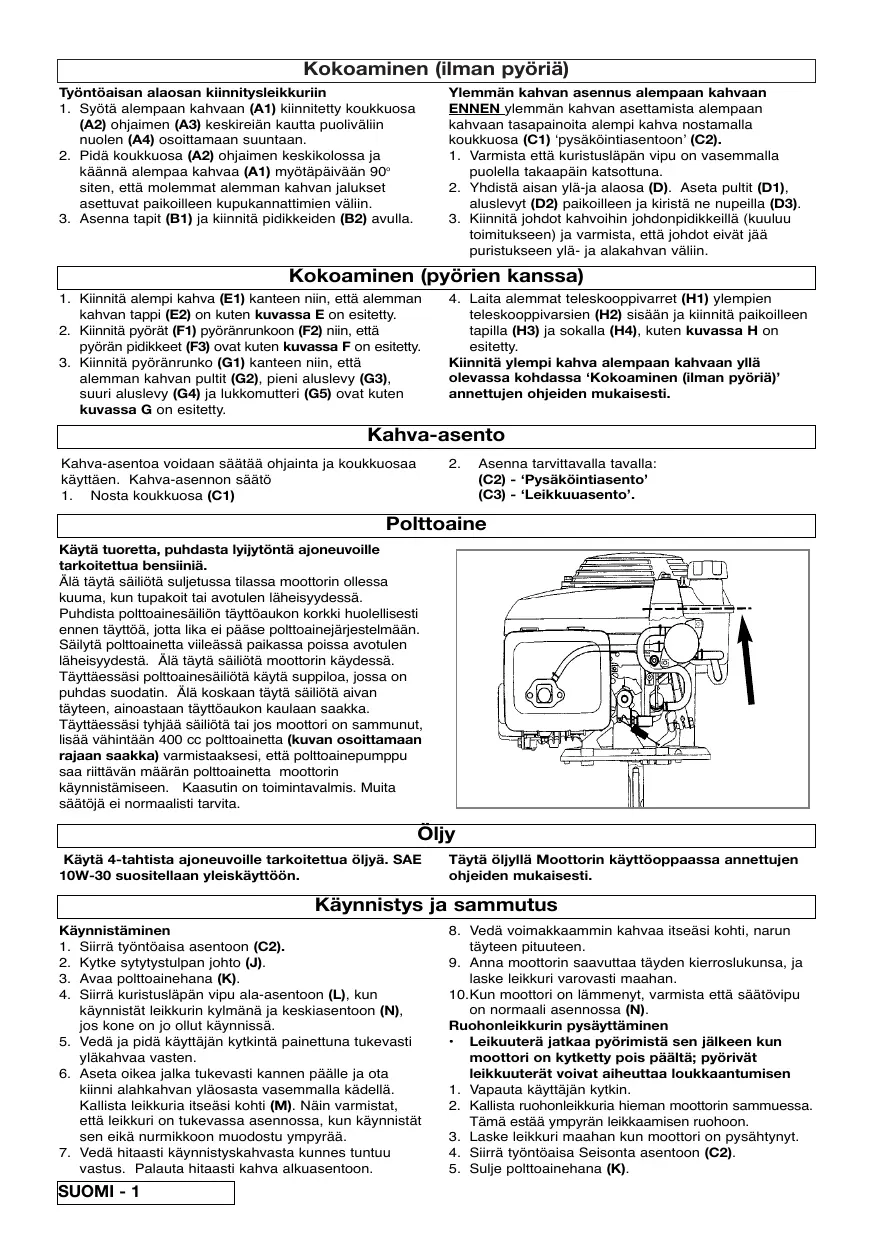

Asennus (ilman pyöriä)
