BEDIENUNGSANLEITUNG DVH943 CLARION

Wir danken Ihnen, dass Sie sich für dieses Clarion-Produkt entschieden haben. ∗ Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme Ihres neuen Gerätes vollständig durch. ∗ Bitte bewahren Sie diese Anleitung nach der Lektüre für spätere Bezugnahme griffbereit auf (z.B. im Handschuhfach Ihres Wagens). ∗ Bitte machen Sie sich auch mit dem Inhalt der Garantiekarte vertraut und bewahren Sie diese gemeinsam mit der Bedienungsanleitung sorgfältig auf. ∗ Der DVH943 kann über das CeNET-kompatible Clarion-Audiozentrum betätigt werden. Falls sich die Arbeitsweise einer Funktion dieser beiden Modelle nach dem Anschluss des DVH943 ändert, so wird in dieser Bedienungsanleitung ausdrücklich darauf hingewiesen.composants ci-dessus.

VORSICHTSMASSNAHMEN MERKMALE TECHNISCHE DATEN VOR DER INBETRIEBNAHME BEDIENUNG Bedienungsverfahren (DXZ748RMP) Akustische Einstellungen VERDRAHTUNG Bezeichnung der Teile Vorgehensweise bei der Verdrahtung INSTALLATION Vorsichtshinweise zur Installation Installationsbeispiel (Montage unter dem Sitz) MÖGLICHKEITEN ZUR ERWEITERUNG DER ANLAGE IM STÖRUNGSFALL

33 34 35 36 38 38 39 42 42 43 44 44 44 45 47

1. VORSICHTSMASSNAHMEN 1. Der DVH943 kann sehr leicht beschädigt werden, wenn er Nässe, hoher Temperatur oder hoher Luftfeuchtigkeit ausgesetzt wird. Bitte sorgen Sie stets dafür, dass das Fahrzeuginnere reinlich und gut belüftet ist. 2. Schützen Sie den DVH943 vor starken Erschütterungen, und versuchen Sie nicht, irgendwelche Gehäuseteile abzubauen. Anderenfalls besteht die Gefahr von Beschädigung. 3. Verwenden Sie ein weiches, trockenes Tuch, um Schmutzflecken von den Außenflächen des DVH943 zu entfernen. Benutzen Sie auf keinen Fall ein hartes Tuch oder Lösemittel wie Farbdünner, Alkohol usw. zur Reinigung. Um hartnäckige Schmutzflecken zu entfernen, feuchten Sie ein weiches Tuch mit kaltem oder lauwarmem Wasser an, und reiben Sie die verschmutzten Stellen sacht damit ab. 4. Wenn das Hauptgerät beim Betrieb des DVH943 auf den Empfang von Durchsagen des Verkehrsfunks oder PTY-

Unterbrechungen umgeschaltet wird, so wird der vom DVH943 erzeugte Effekt deaktiviert. 5. Manche Titel klingen u.U. verzerrt, während eine Einstellung ausgeführt wird. Dies ist jedoch normal und kein Anzeichen einer Funktionsstörung.

VORSICHT UMBAU ODER NACHGESTALTUNG OHNE SCHRIFTLICHE AUFLAGENERFÜLLUNGSZULASSUNG DES HERSTELLERS KANN DAZU FÜHREN, DASS DEM BETREIBER DIE GENEHMIGUNG ZUM BETRIEB DIESES GERÄTES ENTZOGEN WIRD.

HINWEIS FÜR BENUTZER: UMBAU ODER NACHGESTALTUNG DIESES PRODUKTS OHNE GENEHMIGUNG DES HERSTELLERS FÜHREN ZUM VERFALL DER GARANTIE.

Integrierter DTS/Dolby Digital/Pro Logic II-Decoder

Digital/Analog-Verarbeitungsteil

• Unabhängige Wiedergabe von DVD Video-Discs der 5.1-kanaligen Surround Sound-Formate DTS und Dolby Digital. • Dolby Pro Logic II-System mit hochleistungsfähiger Digitalmatrix-Technologie für 5.1-kanalige Decodierung des 2-kanaligen Tons von CDs und Rundfunksendungen.

Frequenzgang: 20 Hz bis 44 kHz (Linear-PCM mit 96 kHz) Signal-Rauschabstand: 95 dB oder mehr (IHF-A-Bewertung, Klangfeldeffekte ausgeschaltet) Kanaltrennung: 80 dB oder mehr (bei Verwendung des Digitaleingangs) Gesamtklirrgrad: 0,01 % oder weniger (bei Verwendung des Digitaleingangs) Analogausgangs-Spannung/Impedanz: 4 V/330 Ω (6-kanaliger Ausgang)

Neu entwickelter 32-Bit-DSP-LSI-Chip mit einer Verarbeitungsleistung vom neuesten Stand der Technik • Die DSF-Funktion gestattet das Hinzufügen von 6 Klangfeld-Effektmustern nach der Decodierung von Signalen der 5.1-kanaligen Formate DTS und Dolby Digital sowie Dolby Pro Logic II. • Die parametrische Equalizer-Funktion ermöglicht eine optimale Anpassung des Frequenzgangs an die akustischen Gegebenheiten im Fahrzeuginneren.

Einsatz eines hochpräzisen 96-kHz-D/A-Wandlers auf allen Kanälen

Digital-Eingangsbuchsen in neuer Ausführung • Die neuen Digital-Eingangsbuchsen unterstützen eine Abtastfrequenz von 96 kHz. 32 kHz: MP3 usw. 44,1 kHz: CD, CD-R, CD-RW, MD 48 kHz: DVD Video-Disc 96 kHz: DVD Video-Disc

Unterstützung von analogen Eingangsbuchsen (2-kanaligen Cinchbuchsen) (bei Anschluss des optionalen Steuergerätes) • Wenn das Audiozentrum oder ein anderer 2-kanaliger Cinchbuchsen-Ausgang an die analogen Eingangsbuchsen angeschlossen wird, kann das Dolby Pro Logic II-System eine Umwandlung in ein 5.1-kanaliges Ausgangssignal ausführen.

Das ultraflache Gehäuse erlaubt eine Installation unter dem Sitz.

DTS • Bei DTS (Digital Theater System) handelt es sich um eine AudiodatenKompressionstechnologie, die von Digital Theater Systems, Inc. entwickelt wurde. Die niedrige Kompressionsrate dieses Verfahrens liefert eine größere Datenmenge, so dass eine höhere Klangqualität erzielt wird. ∗ Hergestellt unter Lizenz von Digital Theater Systems, Inc. US-Patent Nr. 5,451,942, 5,956,674, 5,974,380, 5,978,762 sowie weitere weltweite Patente erteilt bzw. angemeldet. “DTS” und “DTS Digital Surround” sind eingetragene Warenzeichen von Digital Theater Systems, Inc. © 1996, 2000 Digital Theater Systems, Inc. Alle Rechte vorbehalten.

Dolby Pro Logic II • Beim Dolby Pro Logic II-System handelt es sich um ein Matrix-Decodierungsverfahren, bei dem die neueste Digitalmatrix-Technologie, eine Weiterentwicklung des ursprünglichen Dolby Pro Logic-Systems, Anwendung findet. Diese neue Technologie erzeugt einen hervorragenden 5.1-kanaligen Klang selbst bei Wiedergabe von stereophonen Programmquellen wie CDs. Der Surround-Kanal wird in Vollband-Stereo (20 Hz bis 20 kHz) umgewandelt, so dass stereophone Programmquellen mit dynamischem 5.1-kanaligen Klang genossen werden können. Vier Modi, die verschiedenen Arten von Programmquellen optimal angepasst sind, stehen zur Verfügung: MUSIC, MATRIX, MOVIE und VIRTUAL. • Bei Dolby Digital handelt es sich um ein Format, das mit 6 (5.1) diskreten Kanälen arbeitet. Dabei werden die Signale für drei vordere Lautsprecherkanäle, zwei Surround-Kanäle und einen Subwoofer-Kanal (0.1) für die tiefen Bässe diskret aufgezeichnet, so dass kein Übersprechen zwischen den einzelnen Kanälen auftreten kann und die Ortung sowie die räumliche Tiefe des Klangs originalgetreu reproduziert werden. * Hergestellt unter Lizenz von Dolby Laboratories. “Dolby”, “Pro Logic” und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

3. TECHNISCHE DATEN DVH943

Mitgeliefertes Zubehör

DSP/EQ-Teil DSF: 6 Effektmuster P.EQ-Funktionen Band: 3 Frequenzbänder × 3 Kanäle (Mittenkanal, vordere Kanäle, SurroundKanäle) F (Scheitelfrequenz): 20 Hz bis 20 kHz (1/3-Oktaven-Schritt, 31 Regelpunkte) Q-Kurve: 1 bis 20 (5 Regelpunkte) Regelfaktor: ±12 dB

Allgemeine Daten Versorgungsspannung: 14,4 V Gleichspannung (10,8 V bis 15,6 V) Erdung: Minuspol an Masse Leistungsaufnahme: 480 mA Abmessungen: 230 (B) × 25 (H) × 170 (T) mm Masse: 900 g Hinweis: • Änderungen von technischen Daten und äußerer Aufmachung im Sinne der ständigen Produktverbesserung bleiben jederzeit vorbehalten.

1 2 3 4 5 6 7 8 9 0 ! @

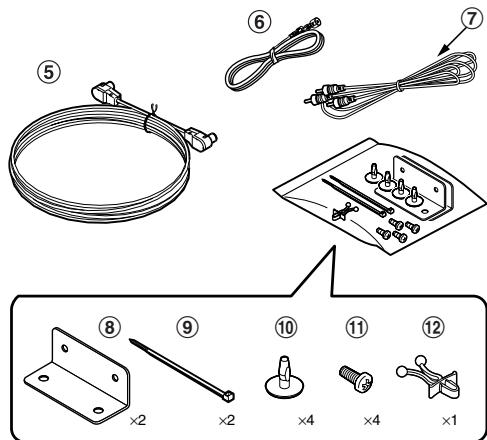

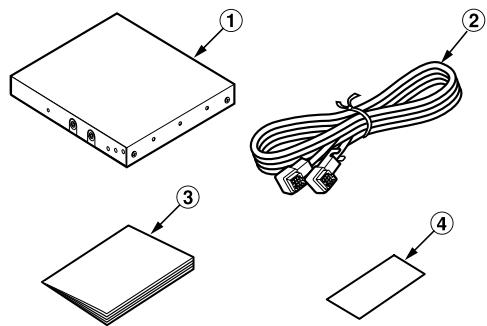

DVH943 1 Stck CeNET-Kabel (5 m) 1 Stck. Bedienungsanleitung 1 Stck. Garantiekarte 1 Stck. Lichtleiterkabel (5 m) 1 Stck. GeschwindigkeitsimpulsVerlängerungskabel (5 m) 1 Stck. Cinchkabel (5 m) 1 Stck. Montagewinkel 2 Stck. Kabelschellen 2 Stck. Kanu-Clips 4 Stck. Befestigungsschrauben 4 Stck. Kabelklemme 1 Stck.

4. VOR DER INBETRIEBNAHME Dieses Gerät kann nicht als unabhëngige Einzelkomponente betrieben werden, sondern nur in Verbindung mit einem funktionsbereiten Clarion-Grundgerät (mit CeNET-Unterstützung) oder mit einem 5.1-Kanal-Surround-Decoder-Steuergerät (DVC923). Informationen über andere Komponenten, an die dieses Gerät angeschlossen werden kann, finden Sie im Abschnitt “8. MÖGLICHKEITEN ZUR ERWEITERUNG DER ANLAGE” auf Seite 45.

Das verwendete CeNET-Kabel darf nicht länger als 20 m sein (einschließlich der Länge des CeNETZweigkabels CCA-519). Vergewissern Sie sich beim Herstellen der Anschlüsse, dass die Gesamtlänge des Kabels 20 m nicht überschreitet.

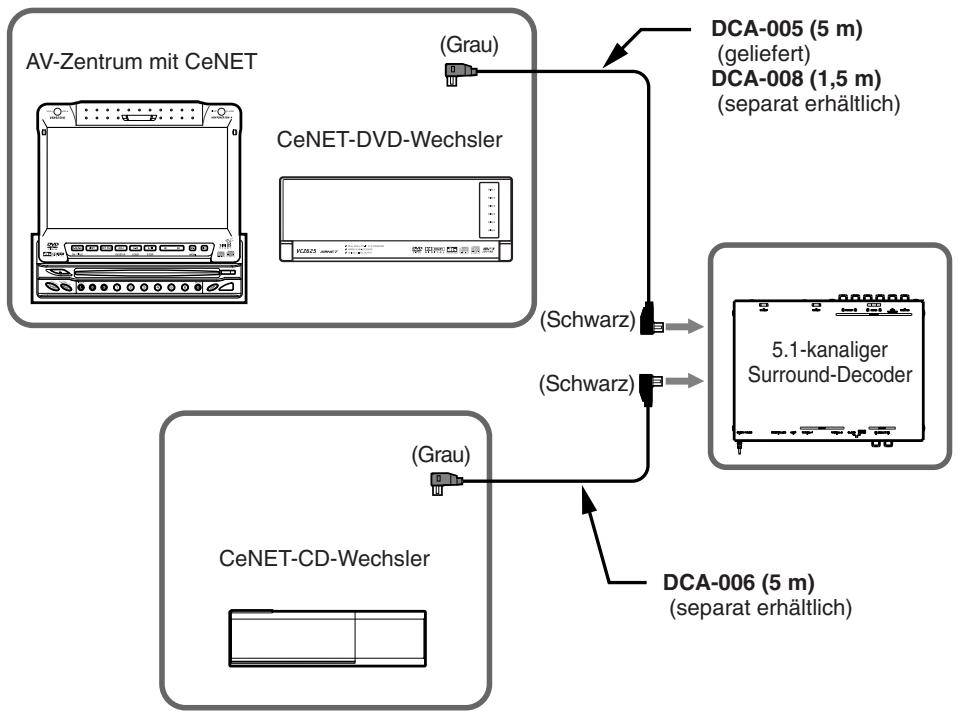

Optische Digitalkabel (separat erhältlich oder geliefert)

Je nach Modell des CeNET-Geräts werden für den Anschluss dieses Geräts unterschiedliche optische Digitalkabel benötigt (separat erhältlich oder geliefert). Informationen über die Ausführung des für Ihre Komponente benötigten Lichtleiterkabels sind von Ihrem Fachhändler erhältlich. Bitte schlagen Sie beim Herstellen der Anschlüsse auch in der Bedienungsanleitung Ihrer Komponente nach.

CeNET-Anschlüsse DCA-005 (5 m) (geliefert) DCA-008 (1,5 m) (separat erhältlich)

AV-Zentrum mit CeNET CeNET-DVD-Wechsler

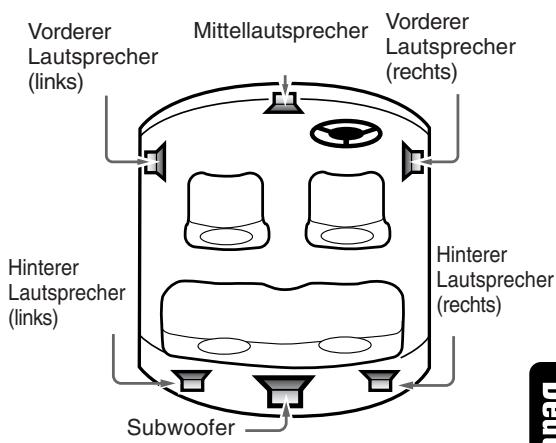

• Zur Erzielung des maximalen Hörgenusses von den Klangfeld-Funktionen dieses Gerätes empfiehlt sich die Verwendung eines 5.1kanaligen Lautsprechersystems. Um die optimale Klangqualität zu erhalten, sollten Sie die werkseitigen Voreinstellungen der Funktionen “SP-SEL”, “FILTER”, “SP-GAIN” und “DELAY” des Einstellmodus ändern, um sie den tatsächlichen Einsatzbedingungen anzupassen (siehe Seite 39 und 41). Bitte beachten Sie, dass zur Wiedergabe von 2-kanaligen Programmquellen (Musik-CDs usw.) in der 5.1-kanaligen Betriebsart entweder ein Dolby Pro Logic II-Modus gewählt oder der DSF-Modus aktiviert sein muss (siehe S. 38).

Vorderer Lautsprecher (links)

Mittellautsprecher Vorderer Lautsprecher (rechts)

Hinterer Lautsprecher (rechts)

Hinterer Lautsprecher (links)

• Beim Abspielen einer DTS-kompatiblen DVD Video-Disc oder Musik-CD wird u.U. während der kurzen Zeitdauer, die zur Erkennung des DTS-Signals erforderlich ist, Rauschen gehört. • Bei Wiedergabe von Programmmaterial im Format Dolby Digital oder DTS können Tonunterbrechungen auftreten, wenn die Suchlauf-, Übersprung- oder Pausefunktion vor der Wiedergabe aktiviert wird.

Digitaleingänge (bei Anschluss eines Lichtleiterkabels)

• Wenn eine Komponente, z.B. ein DVD-Wechsler, über ein Lichtleiterkabel angeschlossen ist, besitzen die Digitalsignale Vorrang bei der Verarbeitung. • Wenn Signale im Format Dolby Digital (außer ein 2-kanaliges Signal), DTS, Linear-PCM (96 kHz) oder andere Digitalsignale zugeleitet werden, kann die Dolby Pro Logic II-Funktion zwar gewählt werden, doch wird die normale Audioverarbeitung dieser Betriebsart nicht ausgeführt. • Wenn Digitalsignale im Format MP3 (32 kHz) oder Linear-PCM (96 kHz) zugeleitet werden, kann die parametrische Equalizer-Funktion (P.EQ) zwar gewählt werden, doch wird keine Audioverarbeitung ausgeführt. ■ Klangeffekte und Klangfeld-Korrektur bei Digital- und Analogsignalen

CeNET-CD-Wechsler DCA-006 (5 m) (separat erhältlich)

Aufzeichnungs- Anzahl der aufge- PLIIDSFP.EQformat zeichneten Kanäle Funktion Funktion Funktion MP3 usw. 2 O O × CD-DA 2 O O O Linear-PCM 2 O O O Dolby Digital 2 O O O (nicht 2) × O O DTS 2 bis 5.1 × O O Linear-PCM 2 × O × — 2

O O O O: Einstellbar ×: Ohne Audioverarbeitung einstellbar (Analogsignale: Bei Anschluss an CeNET-Buchsen oder analoge Eingangsbuchsen)

Bedienungsverfahren (DXZ748RMP)

5. BEDIENUNG Bedienungsverfahren (DXZ748RMP) Dolby Pro Logic II-Menüwahl Hinweise zur Dolby Pro Logic II-Funktion • Die ursprüngliche Einstellung ist [PL II OFF]. ■ MUSIC-Modus • Dieser Modus ist für CDs und andere StereoProgrammquellen geeignet. ■ MATRIX-Modus • Dieser Modus ist für MW/UKWRundfunksendungen geeignet. ■ MOVIE-Modus • Dieser Modus eignet sich für DVD-VideoSpielfilme. ■ VIRTUAL-Modus • Dieser Modus eignet sich für Spielfilme und ähnliches Audiomaterial. 1. Betätigen Sie die [ADF]-Taste, um den PLIIModus aufzurufen. 2. Betätigen Sie die [a] oder [d] -Taste betätigen, um PLII zu wählen. [MUSIC] ➜ [MATRIX] ➜ [MOVIE] ➜ [VIRTUAL] ➜ [PLII OFF]

3. Betätigen Sie die [ADF]-Taste, um zur urspränglichen Betriebsart zurückzukehren. Hinweise: • Falls in der Einstellanzeige [SP-SEL] die Einstellung [OFF] für den Mittellautsprecher und die hinteren (Surround-)Lautsprecher gewählt wurde, steht das PL II-Menü nicht zur Verfügung. • Der Mittellautsprecher gibt nur dann Ton ab, wenn entweder ein Dolby Pro Logic II-Modus gewählt oder der DSF-Modus aktiviert ist (Wiedergabe einer 2-kanaligen Programmquelle).

DFS-Einstellung Die DFS-Funktion (Digital-Klangfeld) ermöglicht es, durch die Simulierung verschiedener Klangfelder den akustischen Eindruck eines Konzertsaals oder einer Live-Darbietung zu erzielen. • Die ursprüngliche Einstellung ist [OFF]. 1. Drücken Sie die Taste [ADF], um den DSFModus zu aktivieren. 2. Betätigen Sie die Taste [a] oder [d] , um die gewünschte Einstellung im DSF-Menü zu wählen. 1 HALL (Konzertsaal): Großer Konzertsaal 2 CHURCH (Kirche): Kirche mit Bogendecke 3 STADIUM (Stadion): Großes Stadion mit Freilichtbühne

4 LIVE (Live): Saal für Live-Darbietungen, größer als ein Jazz-Club 5 JAZZCLUB (Jazz-Club): Jazz-Club mit niedriger Decke 6 THEATER (Theater): Filmtheater oder Theatersaal 7 OFF: DSF deaktiviert.

3. Drücken Sie die Taste [ADF], um auf die ursprüngliche Betriebsart zurückzukehren.

Einstellen des parametrischen Equalizers (P.EQ) Die parametrische Equalizer-Funktion ermöglicht es Ihnen, den Frequenzgang den akustischen Verhältnissen im Fahrzeuginneren optimal anzupassen. • Die ursprüngliche Einstellung liefert folgende Werte für alle Lautsprecher: FREQ = 1 kHz, Q = 1, GAIN = 0 dB • Wenn der Regler [ROTARY] schnell gedreht wird, können Klangverzerrungen auftreten. 1. Halten Sie die [ADJ]-Taste mindestens 1 Sekunde lang gedürckt, um den Einstellmodus aufzurufen. 2. Betätigen Sie die [a] oder [d] -Taste, um zur [P.EQ E]-Anzeige umzuschalten. 3. Betätigen Sie die [ENT]-Taste, um den betreffenden Einstellungspunkt anzuzeigen. Betätigen Sie die [a]- bzw. [d]-Taste, um [EFFECT], [SIGNAL], [SP-SEL], [BAND], [FREQ], [Q], [GAIN] oder [SIGNAL] zu wählen. ● EFFECT: Der P.EQ-Effekt wird aktiviert bzw. deaktiviert. • Die Anfangseinstellung ist [OFF]. ● SIGNAL: Zur Wahl des zur Einstellung zu verwendenden Signals. • SGNL P-NOIS: Zur Verwendung von Rosarauschen. • SGNL MUSIC: Zur Verwendung von Musiksignalen. ● SP-SEL: Zur Wahl der Lautsprecher, deren P.EQ-Einstellung geändert werden soll. • SP FRONT: Vordere Lautsprecher • SP CENTER: Mittellautsprecher • SP SURROUND: Surround-Lautsprecher ● BAND: Zur Wahl des Frequenzbands (Band 1 bis 3), dessen Frequenzgang geregelt werden soll. ● FREQ: Zur Wahl der Scheitelfrequenz für Band 1 bis 3.

• Der Einstellbereich beträgt 20 Hz bis 20 kHz. ● Q: Zur Einstellung der Q-Kurve. • Bei höheren Einstellwerten wird eine steilere Flanke der Q-Kurve erzielt, während kleinere Werte eine weichere Kurvenflanke liefern. Der Einstellbereich beträgt Q1 bis Q20. ● GAIN: Zur Einstellung des Ausgangspegels. • Der Einstellbereich beträgt –12 dB bis +12 dB.

4. Drehen Sie den Regler [ROTARY] im Uhrzeigersinn oder entgegen den Uhrzeigersinn, um jeden Wert wunschgemäß einzustellen. 5. Drücken Sie die Taste [ADJ], um auf die ursprüngliche Betriebsart zurückzukehren.

Akustische Einstellungen Ein- und Ausschalten der einzelnen Lautsprecher (SP-SEL) Mit Hilfe dieser Funktion können Sie den Mittellautsprecher, die hinteren (Surround-) Lautsprecher und den Subwoofer ein- oder ausschalten, um die optimale Klangqualität zu erzielen. • Die ursprüngliche Einstellung für jeden Lautsprecher ist [ON]. 1. Halten Sie die Taste [ADJ] mindestens 1 Sekunde lang gedrückt, um den Einstellmodus zu aktivieren. 2. Betätigen Sie die Taste [a] oder [d] zur Wahl der Einstellanzeige [SP-SEL E]. 3. Drücken Sie die Taste [ENT], um das Einstellmenü aufzurufen. Betätigen Sie die Taste [a] oder [d] zur Wahl von [CENTER-SP], [SURROUND-SP] oder [SUB-WOOFER]. • CENTER-SP: Mittellautsprecher • SURROUND-SP: Hintere (Surround-) Lautsprecher • SUB-WOOFER: Subwoofer

4. Drehen Sie den Regler [ROTARY] im Uhrzeigersinn oder entgegen den Uhrzeigersinn zur Wahl von [ON] oder [OFF]. • ON: Lautsprecher vorhanden • OFF: Lautsprecher nicht vorhanden • Bei Verwendung eines Subwoofers können Sie zwischen den Einstellungen [ON+],[ON–] und [OFF] wählen. Die normale Einstellung ist [ON+], doch kann es sein, dass sich mit der Einstellung [ON–] eine bessere Wiedergabe des tiefen Frequenzbereichs erzielen lässt.

5. Drücken Sie die Taste [ADJ], um auf die ursprüngliche Betriebsart zurückzukehren.

Einstellen der LautsprecherFilterfrequenz (FILTER) Diese Funktion dient zur Einstellung einer für die Frequenzeigenschaften jedes Lautsprechers geeigneten Filterfrequenz. • Die ursprüngliche Einstellung von [FRONT HPF] und [SRD HPF] ist [THRGH] (kein Filter). • Die ursprüngliche Einstellung von [CENTER HPF] und [SUB-W LPF] ist [120 Hz]. • Lautsprecher, die in der Einstellanzeige [SP-SEL] ausgeschaltet wurden, werden nicht angezeigt. 1. Halten Sie die Taste [ADJ] mindestens 1 Sekunde lang gedrückt, um den Einstellmodus zu aktivieren. 2. Betätigen Sie die Taste [a] oder [d] zur Wahl der Einstellanzeige [FILTER ]. 3. Drücken Sie die Taste [ENT], um das Einstellmenü aufzurufen.

Akustische Einstellungen 4. Betätigen Sie die Taste [a] oder [d] zur Wahl des Lautsprechers, der eingestellt werden soll. • FRONT HPF: Hochpassfilter für die vorderen Lautsprecher • CENTER HPF: Hochpassfilter für den Mittellautsprecher • SRD HPF: Hochpassfilter für die hinteren (Surround-)Lautsprecher • SUB-W LPF: Tiefpassfilter für den Subwoofer

5. Drehen Sie den Regler [ROTARY] im Uhrzeigersinn oder entgegen den Uhrzeigersinn zur Wahl der gewünschten Grenzfrequenz. • Bei den Einträgen [FRONT HPF] und [SRD HPF] stehen die Einstellungen 50 Hz, 80 Hz, 120 Hz und [THRGH] (kein Filter) zur Verfügung. • Bei den Einträgen [SUB-W LPF] und [CENTER HPF] stehen die Einstellungen 50 Hz, 80 Hz und 120 Hz zur Verfügung.

6. Drücken Sie die Taste [ADJ], um auf die ursprüngliche Betriebsart zurückzukehren.

Einstellen der LautsprecherAusgangspegel (SP-GAIN) Mit Hilfe der eingebauten Testsignal-Funktion dieses Gerätes können Sie die Ausgangspegel aller Lautsprecher so einstellen, dass an der Hörposition annähernd der gleiche Tonpegel von allen Lautsprechern wahrgenommen wird. • Die ursprüngliche Einstellung des Ausgangspegels aller Lautsprecher ist [0 dB]. • Lautsprecher, die in der Einstellanzeige [SP-SEL] ausgeschaltet wurden, werden nicht angezeigt. 1. Halten Sie die Taste [ADJ] mindestens 1 Sekunde lang gedrückt, um den Einstellmodus zu aktivieren. 2. Betätigen Sie die Taste [a] oder [d] zur Wahl der Einstellanzeige [SP-GAIN E]. 3. Drücken Sie die Taste [ENT], um das Einstellmenü aufzurufen. • Im Einstellmodus wird das Testsignal vom jeweils gewählten Lautsprecher abgegeben.

4. Betätigen Sie die Taste [a] oder [d] zur Wahl des Lautsprechers, dessen Ausgangspegel eingestellt werden soll. FRONT-L: Linker vorderer Lautsprecher CENTER: Mittellautsprecher (vorn) FRONT-R: Rechter vorderer Lautsprecher SURROUND R: Rechter hinterer (Surround-) Lautsprecher SURROUND L: Linker hinterer (Surround-) Lautsprecher SUB-WOOFER: Subwoofer (hinten)

Akustische Einstellungen 5. Drehen Sie den Regler [ROTARY] im Uhrzeigersinn oder entgegen den Uhrzeigersinn zur Einstellung des gewünschten Ausgangspegels. • Der Einstellbereich beträgt –10 dB bis +10 dB.

6. Drücken Sie die Taste [ADJ], um auf die ursprüngliche Betriebsart zurückzukehren.

Einstellen der LautsprecherVerzögerungszeit (DELAY) Der Zeitpunkt, zu dem der Ton jedes Lautsprechers die Hörposition erreicht, richtet sich nach den Einbaupositionen der Lautsprecher und der Größe des Fahrzeug-Innenraums. Stellen Sie die Verzögerungszeit für jeden Lautsprecher so ein, dass der Ton der übrigen Lautsprecher die Hörposition gleichzeitig mit dem Ton der vorderen Lautsprecher erreicht. • Die ursprüngliche Einstellung der Verzögerungszeit ist jeweils [0 ms]. • Lautsprecher, die in der Einstellanzeige [SP-SEL] ausgeschaltet wurden, werden nicht angezeigt. 1. Halten Sie die Taste [ADJ] mindestens 1 Sekunde lang gedrückt, um den Einstellmodus zu aktivieren. 2. Betätigen Sie die Taste [a] oder [d] zur Wahl der Einstellanzeige [DELAY E]. 3. Drücken Sie die Taste [ENT], um das Einstellmenü aufzurufen. 4. Betätigen Sie die Taste [a] oder [d] zur Wahl des Lautsprechers, dessen Verzögerungszeit eingestellt werden soll. • CTR-SP: Mittellautsprecher • SRD-SP: Hintere (Surround-)Lautsprecher

5. Drehen Sie den Regler [ROTARY] im Uhrzeigersinn oder entgegen den Uhrzeigersinn zur Einstellung der gewünschten Verzögerungszeit. • Der Einstellbereich für [CTR-SP] beträgt 0-5 ms (Millisekunden). • Der Einstellbereich für [SRD-SP] beträgt 0-15 ms.

6. Drücken Sie die Taste [ADJ], um auf die ursprüngliche Betriebsart zurückzukehren.

Einstellen der Dolby DigitalFunktionen (Dolby D) ● Dynamikbereich-Kompression (DRANGE): Diese Funktion dient dazu, den Dynamikbereich von Programmquellen im Format Dolby Digital zu komprimieren, um Spitzenpegel abzusenken und Dialoge auch bei Wiedergabe mit niedriger Lautstärke auf einem deutlich hörbaren Pegel zu halten. Diese Funktionen steht nur beim Abspielen von DVDs im Format Dolby Digital zur Verfügung.

1. Halten Sie die Taste [ADJ] mindestens 1 Sekunde lang gedrückt, um den Einstellmodus zu aktivieren. 2. Betätigen Sie die Taste [a] oder [d] zur Wahl der Einstellanzeige [Dolby D]. 3. Drehen Sie den Regler [ROTARY] im Uhrzeigersinn oder entgegen den Uhrzeigersinn zur Wahl der Einstellung [MAX], [STD] oder [MIN]. • Die ursprüngliche Einstellung ist [MAX]. • MAX: Maximaler Dynamikbereich des Originaltons der Programmquelle • STD: Für normales Hören empfohlene Einstellung • MIN: Stärkste Komprimierung des Dynamikbereichs, bei der auch leise Passagen deutlich hörbar bleiben.

4. Drücken Sie die Taste [ADJ], um auf die ursprüngliche Betriebsart zurückzukehren.

Feineinstellungen im MUSIC-Modus (PL II CONT) Wenn der MUSIC-Modus im PL II-Menü gewählt wurde, können die folgenden Feineinstellungen vorgenommen werden. Falls der Mittellautsprecher in der Einstellanzeige [SPSEL] ausgeschaltet wurde, kann der CTR WIDTHModus nicht gewählt werden. 1. Halten Sie die Taste [ADJ] mindestens 1 Sekunde lang gedrückt, um den Einstellmodus zu aktivieren. 2. Betätigen Sie die Taste [a] oder [d] zur Wahl der Einstellanzeige [PL II CONT E]. 3. Drücken Sie die Taste [ENT], um das Einstellmenü aufzurufen. 4. Betätigen Sie die Taste [a] oder [d] zur Wahl des gewünschten Eintrags. ● PANORAMA (Y oder OFF): Durch Aktivieren des PANORAMA-Modus kann das vordere Klangfeldbild weiter nach hinten verlagert werden. Wählen Sie die Einstellung [Y], wenn der Surround-Effekt nicht stark genug ausgeprägt ist. • Die ursprüngliche Einstellung dieses Modus ist [N]. ● DIMENSION (0 bis 6): Im DIMENSION-Modus kann das Klangfeldbild nach vorne oder hinten verlagert werden. Wenn die Balance des Klangfeldbilds zu weit nach vorne oder hinten verschoben ist, kann die Vorn/Hinten-Balance korrigiert werden. Der Einstellwert “3” entspricht der Mittenposition. Innerhalb des Bereichs von “3” bis “0” wird die Balance nach hinten verlagert, innerhalb des Bereichs von “3” bis “6” wird sie nach vorn verlagert. • Die ursprüngliche Einstellung dieses Modus ist [3]. ● CTR WIDTH (0 bis 7): Im CTR WIDTH-Modus können Sie die Ortung des Mittenkanals zwischen dem Mittellautsprecher und dem linken und rechten vorderen Lautsprecher verschieben. Durch Verteilung des Mittenkanaltons auf die rechte und linke Seite wird das integrierte Klangfeldbild verstärkt, so dass ein natürlicher, weiträumiger Klang

erzielt wird. Bei Einstellung auf den Wert “0” wird der Ton des Mittenkanals vollständig über den Mittellautsprecher wiedergegeben. Bei Einstellung auf den Wert “7” wird der Ton des Mittenkanals vollständig auf die beiden vorderen Lautsprecher verteilt, so dass ein herkömmlicher Stereoeffekt erzielt wird. • Die ursprüngliche Einstellung dieses Modus ist [3].

5. Drehen Sie den Regler [ROTARY] im Uhrzeigersinn oder entgegen den Uhrzeigersinn, um den Wert wunschgemäß einzustellen. 6. Drücken Sie die [ADJ]-Taste, um auf die ursprüngliche Betriebsart zurückzukehren.

Einstellen der Lautstärke-Automatik 1. Halten Sie die Taste [ADJ] mindestens 1 Sekunde lang gedrückt, um den Einstellmodus zu aktivieren. 2. Betätigen Sie die Taste [a] oder [d] zur Wahl der Einstellanzeige [CALIBRATE E]. 3. Drücken Sie die Taste [ENT], wonach die Anzeige [START E] erscheint. 4. Halten Sie eine Fahrtgeschwindigkeit von 50 km/h ein und drücken Sie dann die Taste [ENT]. 5. Die Anzeige “CALIBRATION” blinkt 2 Sekunden lang im Display. 6. Wenn die Kalibrierung erfolgreich abgeschlossen wurde, erscheint die Meldung “SUCCESSFUL” im Display, und ein langer Piepton ertönt. Falls die Kalibrierung nicht erfolgreich abgeschlossen wurde, erscheint die Meldung “FAILED” im Display, und zwei kurze Pieptöne werden abgegeben. 7. Wenn die Kalibrierung nicht erfolgreich abgeschlossen wurde, wiederholen Sie Schritt 3 bis 6. Hinweis: • Aus Sicherheitsgründen sollte die Installation dieses Gerätes in einem Fahrzeug stets vom technischen Personal des Fachhändlers, bei dem das Gerät gekauft wurde, oder des nächstgelegenen Clarion-Fachhändlers ausgeführt werden. Die Montage erfordert technische Kenntnisse und handwerkliche Erfahrung.

Einstellen der Empfindlichkeit der Lautstärke-Automatik 1. Halten Sie die Taste [ADJ] mindestens 1 Sekunde lang gedrückt, um den Einstellmodus zu aktivieren. 2. Betätigen Sie die Taste [a] oder [d] zur Wahl der Einstellanzeige [A-VOL SENS]. 3. Drehen Sie den Regler [ROTARY] im Uhrzeigersinn oder entgegen den Uhrzeigersinn zur Wahl der gewünschten Empfindlichkeitsstufe. Die folgenden 6 Empfindlichkeitsstufen stehen zur Verfügung: Off (Aus) ➜ Low (niedrig) ➜ M-L (mittelniedrig) ➜ Mid (mittel) ➜ M-H (mittelhoch) ➜ High (hoch) DVH943

Vorgehensweise bei der Verdrahtung

6. VERDRAHTUNG Nehmen Sie die Einstellungen und Anschlüsse in der numerischen Reihenfolge der nachstehenden Schritte vor.

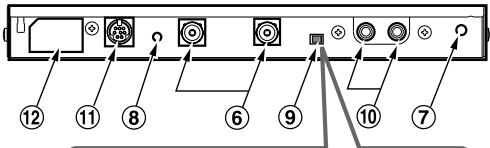

Bezeichnung der Teile

Geschwindigkeitsimpuls-Kabel STAND ALONE

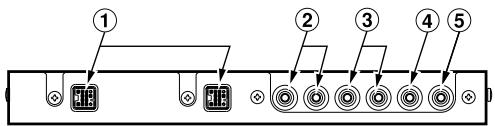

1 CeNET-Buchsen Verbinden Sie diese Buchsen über CeNET-Kabel mit einem Audiozentrum. 2 Vordere Cinch-Ausgangsbuchsen Verbinden Sie diese Buchsen über ein Cinchkabel mit einem externen Verstärker. 3 Hintere Cinch-Ausgangsbuchsen Verbinden Sie diese Buchsen über ein Cinchkabel mit einem externen Verstärker. 4 Cinch-Ausgangsbuchsen für Subwoofer Verbinden Sie diese Buchsen über ein Cinchkabel mit einem externen Verstärker. 5 Cinch-Ausgangsbuchsen für Mittellautsprecher Verbinden Sie diese Buchsen über ein Cinchkabel mit einem externen Verstärker. 6 Digitaleingang Verbinden Sie diesen Anschluss über ein Lichtleiterkabel (mitgeliefert oder separat erhältlich) mit einem DVD/CD-Wechsler. * Schließen Sie den schwarzen Steckverbinder des Lichtleiterkabels an diesen Anschluss an. 7 Loch für Kabelklemme Setzen Sie die Kabelklemme in dieses Loch ein, um das Lichtleiterkabel zu sichern. 8 Rückstellknopf [RESET] Falls kein Ton abgegeben wird, drücken Sie den Rückstellknopf [RESET] mit einem spitzen Gegenstand ein. Hinweis: • Vergewissern Sie sich, dass das CeNET-Kabel angeschlossen ist, bevor Sie den Rückstellknopf [RESET] drücken.

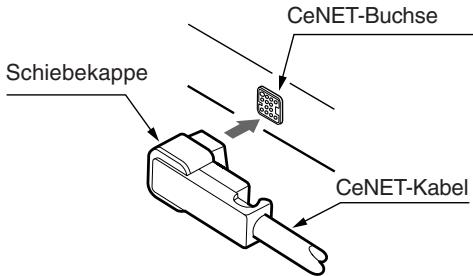

CeNET-Kabel • Zum Anschließen eines CeNET-Kabels richten Sie den Steckverbinder wie im Diagramm rechts gezeigt aus und schieben ihn dann bis zum Anschlag in den Anschluss. • Zum Abtrennen eines CeNET-Kabels ergreifen Sie die Schiebekappe und drücken Sie sie leicht zusammen.

Schalter [STAND-ALONE/SLAVE] * Die werkseitige Voreinstellung dieses Schalters ist SLAVE.

SLAVE VORSICHT Während der gesamten Verdrahtungsarbeiten an diesem Gerät muss der negative (–) Pol der Autobatterie abgeklemmt sein. Bleibt das negative Batteriekabel beim Herstellen von Anschlüssen an die Batterie angeschlossen, so besteht die Gefahr von elektrischem Schlag oder Verletzungen, falls ein versehentlicher Kurzschluss entsteht.

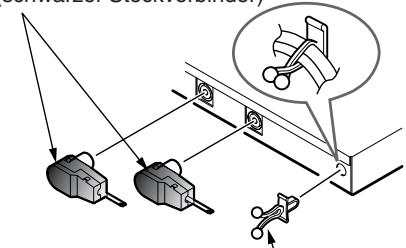

Hinweis: • Das Lichtleiterkabel darf nicht in einem kleineren Radius als 15 mm gebogen werden. Anderenfalls wird seine Leistung beträchtlich herabgesetzt, und das Kabel kann beschädigt werden.

Nur bei Anschluss des separat erhältlichen Steuergerätes (DVC923) 9 Schalter [STAND-ALONE/SLAVE] • Wenn das Steuergerät angeschlossen ist, bringen Sie diesen Schalter in die Stellung [STAND-ALONE]. • Wenn das Steuergerät nicht angeschlossen ist, lassen Sie diesen Schalter in der Stellung [SLAVE]. 0 Analoge Cinch-Eingangsbuchsen Verbinden Sie diese Buchsen mit dem 2-kanaligen Cinchbuchsen-Ausgang eines Audiozentrums. Hinweis: • Die folgenden Anschlüsse sind nur dann freigegeben, wenn das Steuergerät angeschlossen ist. ! 8-polige Mini-DIN-Buchse für Steuergerät Verbinden Sie diese Buchse mit dem Steuergerät. @ Spannungsversorgungsanschluss für Steuergerät Verbinden Sie das Spannungsversorgungskabel des Steuergerätes mit diesem Anschluss. ∗Bei Nichtverwendung dieses Anschluss sollte die Deckfolie daran angebracht bleiben.

Lichtleiterkabel • Schieben Sie den schwarzen Steckverbinder bis zum Anschlag in den Digitaleingang. Mit Hilfe der Kabelklemme können bis zu zwei Lichtleiterkabel gesichert werden. • Zum Abtrennen eines Lichtleiterkabels drücken Sie jeweils die Lasche an der rechten und linken Seite ein, wonach der Steckverbinder herausgezogen werden kann.

Verbinden Sie dieses Kabel mit dem Geschwindigkeitsimpuls-Signalkabel des Fahrzeugs. Falls das Modell DXZ748RMP bereits installiert ist und mit Lautstärke-Automatik verwendet wird, muss das Geschwindigkeitsimpuls-Kabel jenes Modells abgetrennt und statt dessen das Geschwindigkeitsimpuls-Kabel im Lieferumfang dieses Gerätes angeschlossen werden, wonach die Kalibrierung auszuführen ist.

Hinweis: • Verlegen Sie das CeNET-Kabel so, dass der Steckverbinder nicht versehentlich abgetrennt werden kann.

Lichtleiterkabel (schwarzer Steckverbinder)

Cinchkabel • Achten Sie vor dem Anschließen des Cinchkabels darauf, die Anschlussquelle zu überprüfen.

Rückstellknopf [RESET] • Drücken Sie nach beendeter Verdrahtung den Rückstellknopf [RESET] mit einem spitzen Gegenstand ein, um die werkseitigen Voreinstellungen des Gerätes wiederherzustellen.

Kabelklemme Die beiden Laschen rechts und links eindrücken.

Hinweis: • Achten Sie vor dem Anschließen oder Abtrennen von Lichtleiterkabeln stets darauf, den Schalter [POWER] auf [OFF] einzustellen. DVH943

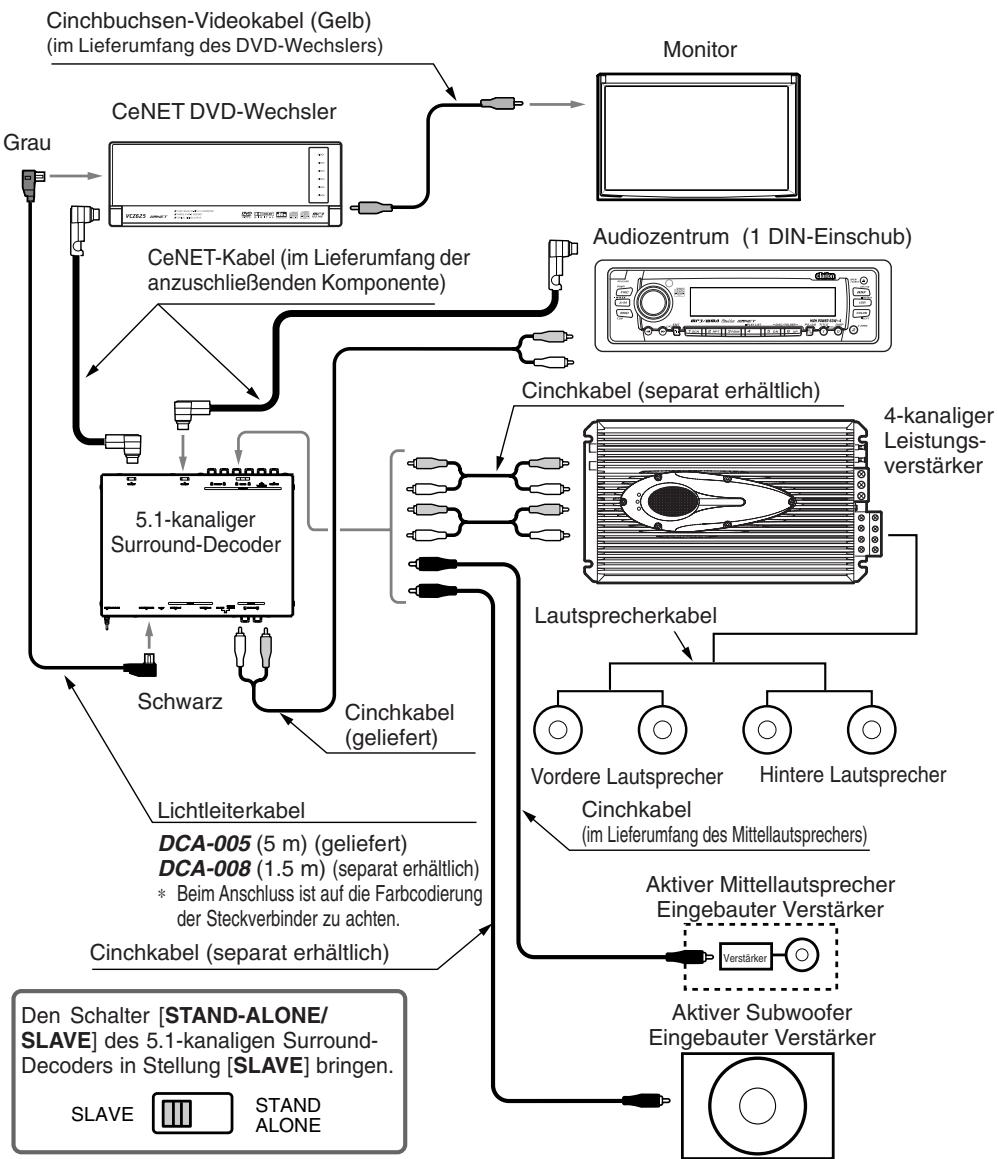

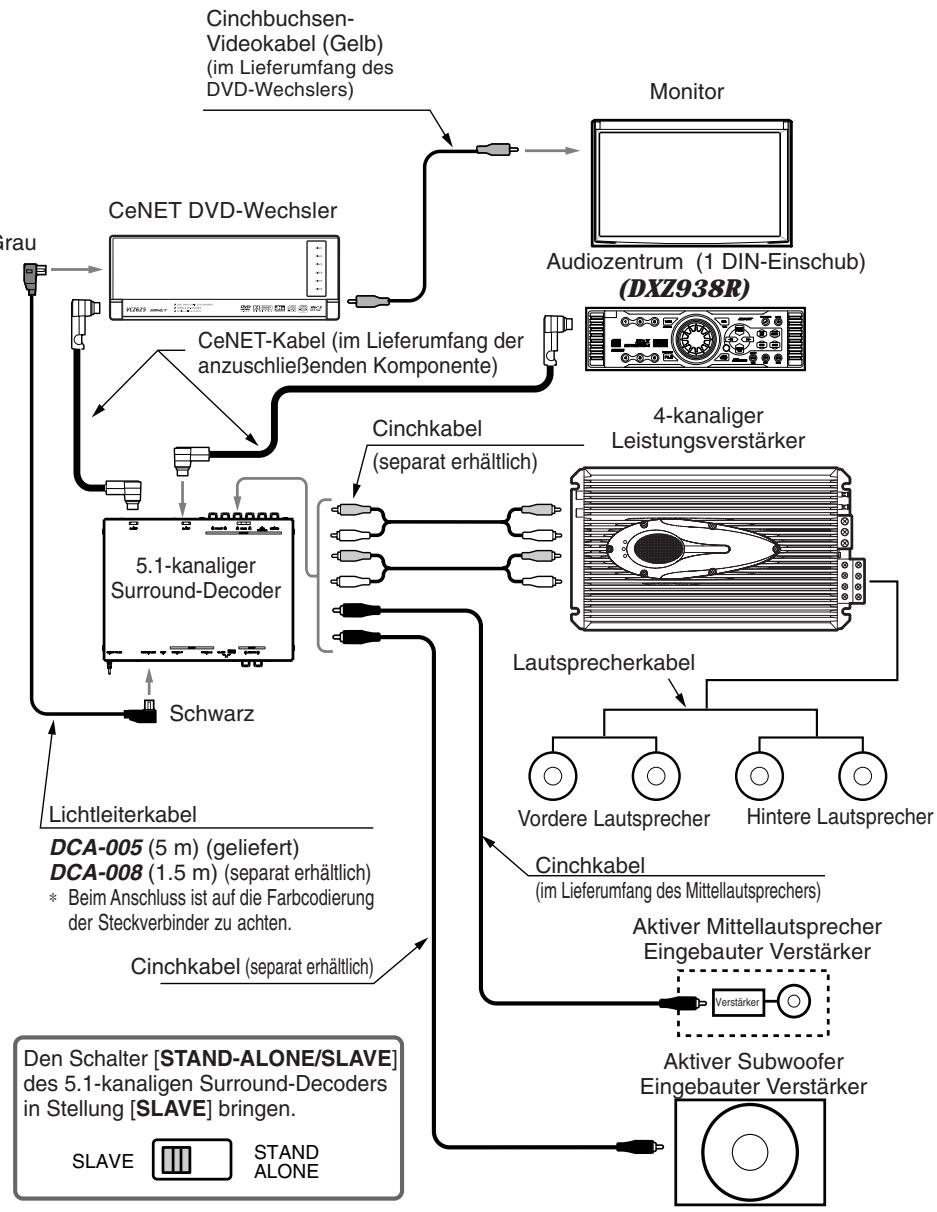

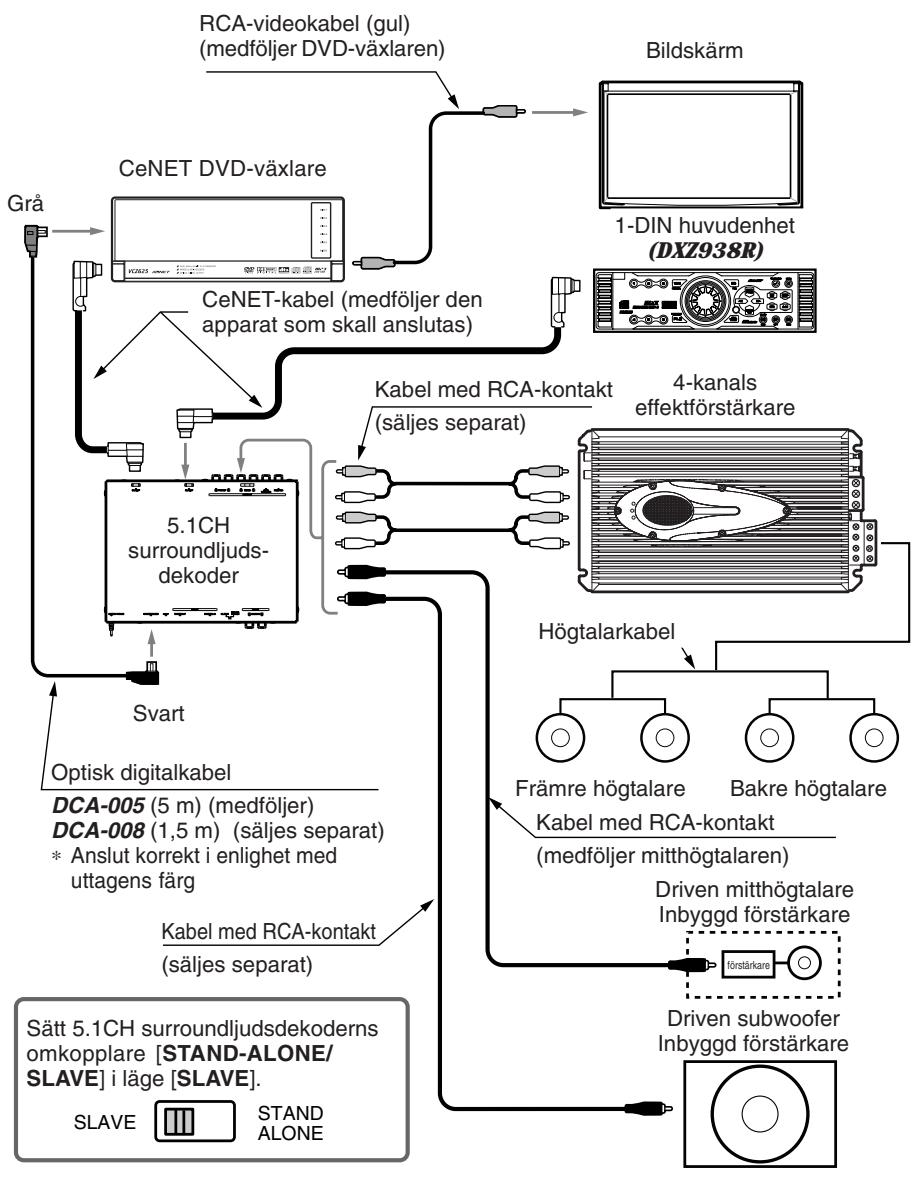

8. MÖGLICHKEITEN ZUR ERWEITERUNG DER ANLAGE Ein Anschlussbeispiel für das Einzelsystem finden Sie in der Bedienungsanleitung zum DVC923.

Vorsichtshinweise zur Installation Gehäuse

Gehäuse Cinchbuchsen-Videokabel (Gelb)

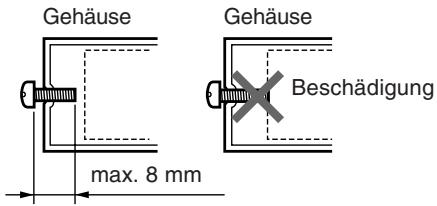

• Verwenden Sie ausschließlich die mitgelieferten Schrauben zur Montage dieses Gerätes. Bei Verwendung von anderen Schrauben besteht die Gefahr von Beschädigung und Verletzungen.

(im Lieferumfang des DVD-Wechslers)

CeNET DVD-Wechsler Grau

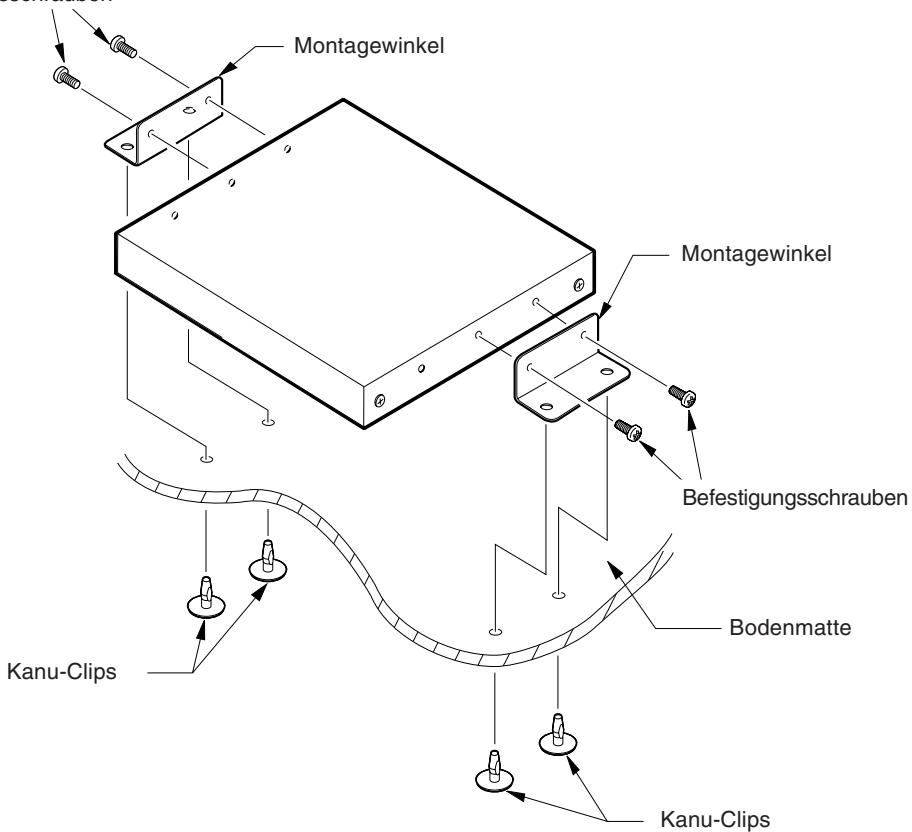

Installationsbeispiel (Montage unter dem Sitz)

Audiozentrum (1 DIN-Einschub) CeNET-Kabel (im Lieferumfang der anzuschließenden Komponente)

1. Befestigen Sie je einen der beiden mitgelieferten Montagewinkel mit den mitgelieferten Schrauben (M4 x 8) an den Seiten des Gerätes. • Im Gerätegehäuse befinden sich auf jeder Seite 3 Schraubbohrungen. Wählen Sie die für die jeweiligen Montagebedingungen am besten geeigneten Bohrungen zur Befestigung der Schrauben.

2. Positionieren Sie das Gerät auf der Bodenmatte, markieren Sie die Stellen der Bodenmatte, die auf die Löcher der Montagewinkel ausgerichtet sind, und bringen Sie dort Löcher an. 3. Drücken Sie die mitgelieferten Kanu-Clips von unten durch die Löcher in der Bodenmatte hindurch bis in die Löcher der Montagewinkel hinein.

Cinchkabel (separat erhältlich) 4-kanaliger Leistungsverstärker

Befestigungsschrauben 5.1-kanaliger Surround-Decoder

Cinchkabel (geliefert)

Montagewinkel Lichtleiterkabel DCA-005 (5 m) (geliefert) DCA-008 (1.5 m) (separat erhältlich) ∗ Beim Anschluss ist auf die Farbcodierung der Steckverbinder zu achten. Cinchkabel (separat erhältlich) Befestigungsschrauben

Den Schalter [STAND-ALONE/ SLAVE] des 5.1-kanaligen SurroundDecoders in Stellung [SLAVE] bringen.

SLAVE Hintere Lautsprecher Vordere Lautsprecher Cinchkabel (im Lieferumfang des Mittellautsprechers) Aktiver Mittellautsprecher Eingebauter Verstärker Verstärker

Aktiver Subwoofer Eingebauter Verstärker

STAND ALONE Kanu-Clips

9. IM STÖRUNGSFALL CinchbuchsenVideokabel (Gelb)

(im Lieferumfang des DVD-Wechslers)

Das Gerät spricht nicht auf eine Betätigung von Funktionstasten an.

Ursache Eine Funktionsstörung des Mikroprozessors wurde durch elektromagnetische Einstreuungen usw. verursacht.

CeNET DVD-Wechsler Grau

Abhilfemaßnahme Drücken Sie den Rückstellknopf [RESET] an der Seite des 5.1-kanaligen Surround-Decoders mit einem spitzen Gegenstand ein. Bitte beachten Sie, dass nach Drücken des Rückstellknopfes [RESET] alle eingegebenen Namen und anderen Benutzerdaten aus dem Speicher gelöscht werden.

5.1-kanaliger SurroundDecoder

Audiozentrum (1 DIN-Einschub)

Rückstellknopf [RESET]

CeNET-Kabel (im Lieferumfang der anzuschließenden Komponente) Cinchkabel (separat erhältlich)

4-kanaliger Leistungsverstärker

5.1-kanaliger Surround-Decoder

Der Mittellautsprecher Eine 2-kanalige gibt keinen Ton ab. Programmquelle ohne Mittenkanal (Musik-CD, LinearPCM-Stereoton usw.) wird momentan wiedergegeben.

Wählen Sie entweder einen Dolby Pro Logic II-Modus oder aktivieren Sie den DSF-Effekt (siehe S. 38).

Dolby Pro Logic II-System oder DSF-Effekt ist deaktiviert. Der Mittellautsprecher ist auf Stellen Sie den Mittellautsprecher (SP-SEL) auf [ON] ein (siehe S. 39). [OFF] eingestellt (Standardeinstellung: [ON]).

Lautsprecherkabel Schwarz

Lichtleiterkabel DCA-005 (5 m) (geliefert) DCA-008 (1.5 m) (separat erhältlich) ∗ Beim Anschluss ist auf die Farbcodierung der Steckverbinder zu achten. Cinchkabel (separat erhältlich)

Vordere Lautsprecher

Hintere Lautsprecher

Cinchkabel (im Lieferumfang des Mittellautsprechers) Aktiver Mittellautsprecher Eingebauter Verstärker Verstärker

Den Schalter [STAND-ALONE/SLAVE] des 5.1-kanaligen Surround-Decoders in Stellung [SLAVE] bringen. SLAVE

Aktiver Subwoofer Eingebauter Verstärker
