BEDIENUNGSANLEITUNG 42 PLASMA DISPLAY MD 41842 MEDION

Hinweise für Ihre Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Bedientasten und Funktionen der Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Erste Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Auspacken und Aufstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Anschließen und Einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Einstellungen bei erster Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fernsehbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Betrieb mit zusätzlichen Geräten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

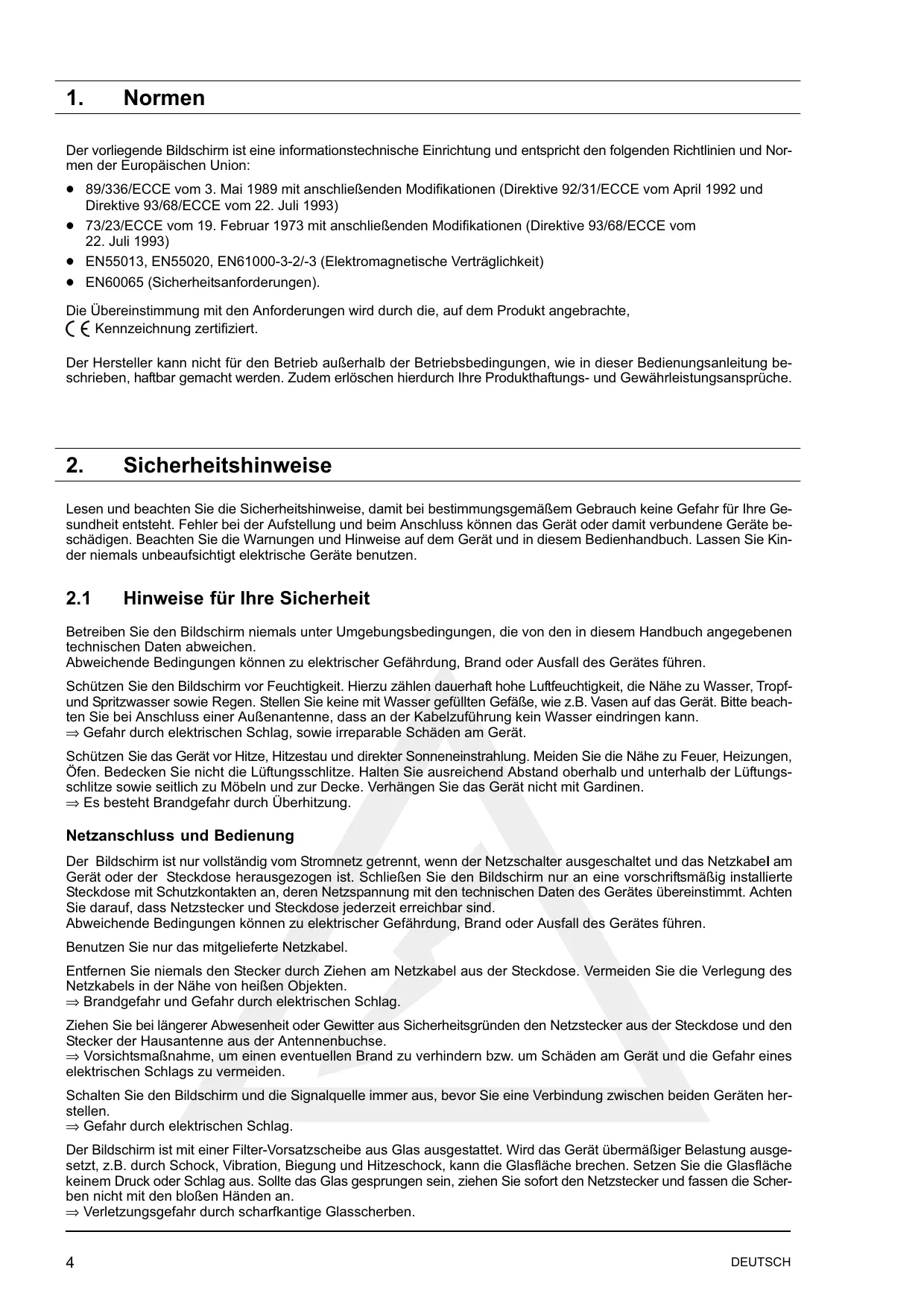

Normen Der vorliegende Bildschirm ist eine informationstechnische Einrichtung und entspricht den folgenden Richtlinien und NorĆ men der Europäischen Union: 89/336/ECCE vom 3. Mai 1989 mit anschließenden Modifikationen (Direktive 92/31/ECCE vom April 1992 und Direktive 93/68/ECCE vom 22. Juli 1993) 73/23/ECCE vom 19. Februar 1973 mit anschließenden Modifikationen (Direktive 93/68/ECCE vom

EN55013, EN55020, EN61000-3-2/-3 (Elektromagnetische Verträglichkeit) EN60065 (Sicherheitsanforderungen). Die Übereinstimmung mit den Anforderungen wird durch die, auf dem Produkt angebrachte, Kennzeichnung zertifiziert. Der Hersteller kann nicht für den Betrieb außerhalb der Betriebsbedingungen, wie in dieser Bedienungsanleitung beĆ schrieben, haftbar gemacht werden. Zudem erlöschen hierdurch Ihre Produkthaftungs- und Gewährleistungsansprüche.

Sicherheitshinweise Lesen und beachten Sie die Sicherheitshinweise, damit bei bestimmungsgemäßem Gebrauch keine Gefahr für Ihre GeĆ sundheit entsteht. Fehler bei der Aufstellung und beim Anschluss können das Gerät oder damit verbundene Geräte beĆ schädigen. Beachten Sie die Warnungen und Hinweise auf dem Gerät und in diesem Bedienhandbuch. Lassen Sie KinĆ der niemals unbeaufsichtigt elektrische Geräte benutzen.

Hinweise für Ihre Sicherheit Betreiben Sie den Bildschirm niemals unter Umgebungsbedingungen, die von den in diesem Handbuch angegebenen technischen Daten abweichen. Abweichende Bedingungen können zu elektrischer Gefährdung, Brand oder Ausfall des Gerätes führen. Schützen Sie den Bildschirm vor Feuchtigkeit. Hierzu zählen dauerhaft hohe Luftfeuchtigkeit, die Nähe zu Wasser, Tropfund Spritzwasser sowie Regen. Stellen Sie keine mit Wasser gefüllten Gefäße, wie z.B. Vasen auf das Gerät. Bitte beachĆ ten Sie bei Anschluss einer Außenantenne, dass an der Kabelzuführung kein Wasser eindringen kann. Gefahr durch elektrischen Schlag, sowie irreparable Schäden am Gerät. Schützen Sie das Gerät vor Hitze, Hitzestau und direkter Sonneneinstrahlung. Meiden Sie die Nähe zu Feuer, Heizungen, Öfen. Bedecken Sie nicht die Lüftungsschlitze. Halten Sie ausreichend Abstand oberhalb und unterhalb der LüftungsĆ schlitze sowie seitlich zu Möbeln und zur Decke. Verhängen Sie das Gerät nicht mit Gardinen. Es besteht Brandgefahr durch Überhitzung. Netzanschluss und Bedienung Der Bildschirm ist nur vollständig vom Stromnetz getrennt, wenn der Netzschalter ausgeschaltet und das Netzkabel am Gerät oder der Steckdose herausgezogen ist. Schließen Sie den Bildschirm nur an eine vorschriftsmäßig installierte Steckdose mit Schutzkontakten an, deren Netzspannung mit den technischen Daten des Gerätes übereinstimmt. Achten Sie darauf, dass Netzstecker und Steckdose jederzeit erreichbar sind. Abweichende Bedingungen können zu elektrischer Gefährdung, Brand oder Ausfall des Gerätes führen. Benutzen Sie nur das mitgelieferte Netzkabel. Entfernen Sie niemals den Stecker durch Ziehen am Netzkabel aus der Steckdose. Vermeiden Sie die Verlegung des Netzkabels in der Nähe von heißen Objekten. Brandgefahr und Gefahr durch elektrischen Schlag. Ziehen Sie bei längerer Abwesenheit oder Gewitter aus Sicherheitsgründen den Netzstecker aus der Steckdose und den Stecker der Hausantenne aus der Antennenbuchse. Vorsichtsmaßnahme, um einen eventuellen Brand zu verhindern bzw. um Schäden am Gerät und die Gefahr eines elektrischen Schlags zu vermeiden. Schalten Sie den Bildschirm und die Signalquelle immer aus, bevor Sie eine Verbindung zwischen beiden Geräten herĆ stellen. Gefahr durch elektrischen Schlag. Der Bildschirm ist mit einer Filter-Vorsatzscheibe aus Glas ausgestattet. Wird das Gerät übermäßiger Belastung ausgeĆ setzt, z.B. durch Schock, Vibration, Biegung und Hitzeschock, kann die Glasfläche brechen. Setzen Sie die Glasfläche keinem Druck oder Schlag aus. Sollte das Glas gesprungen sein, ziehen Sie sofort den Netzstecker und fassen die ScherĆ ben nicht mit den bloßen Händen an. Verletzungsgefahr durch scharfkantige Glasscherben.

Allgemeine Hinweise Der von Ihnen erworbene Bildschirm genügt den höchsten Qualitätsanforderungen in diesem Segment und wurde bezügĆ lich Pixelfehlern überprüft. Trotz höchster Sorgfalt bei der Fertigung der Geräte ist aus technologischen Gründen nicht zu 100% auszuschliessen, dass einige Bildpunkte Defekte aufweisen. Wir bitten um Ihr Verständnis, dass derartige Effekte, solange sie in der durch die Norm spezifizierten Grenzen liegen, nicht als Gerätedefekt im Sinne der Gewährleistung betrachtet werden können. Bei Plasma-Bildschirmen verringert sich die Lichtabgabe mit zunehmender Nutzungsdauer. Plasma-Bildschirme arbeiten auf Phosphor-Basis. Bei dieser Technologie kann es unter bestimmten BetriebsbedingunĆ gen zu Einbrennungen kommen. Solche Betriebsbedingungen können sein: lang andauernde Anzeige eines Standbildes ständige Anzeige eines gleichen Hintergrundes Verwendung eines nicht bildschirmfüllenden Formats (z.B. 4:3) über einen längeren Zeitraum. Bestimmte Bedingungen können zu einem Brummen Ihres Bildschirms führen. Das Brummen kommt im allgemeinen aus der Netzspannungsversorgung und kann durch die Verbindung von unterschiedlichen Schutzleitern entstehen. Abhilfe können Sie hier schaffen, in dem Sie einen sogenannten Mantelstromfilter zwischen die ankommende Antennenleitung und den Antenneneingang am Bildschirm schalten. Die Mantelstromfilter werden in Form eines kleinen Zwischensteckers im Fachhandel angeboten. Technisch bedingt kann es auch im Gerät selbst zu einer Geräuschentwicklung kommen. Diese darf jedoch den in der Gerätespezifikation angegebenen Wert nicht überschreiten. Wenn Ihr Bildschirm mit einer Aussenantenne verbunden ist, muß diese zum Schutz gegen Stromschläge und statische Aufladungen geerdet sein. Die Erdung muß den geltenden Vorschriften entsprechen. Störungen Ziehen Sie den Netzstecker aus der Steckdose, wenn der Bildschirm beschädigt ist. Ziehen Sie sofort den Netzstecker, wenn Rauch, unangenehmer Geruch oder ungewöhnliche Geräusche aus dem Gerät kommen. Verfahren Sie ebenfalls in dieser Weise, wenn der Bildschirm nach dem Einschalten oder während des Betriebs kein Bild mehr darstellen kann. Versuchen Sie nicht den Bildschirm in diesem Zustand weiter zu betreiben. Öffnen Sie auf keinen Fall das Gerät selbst. In diesem Gerät befinden sich keine Teile, die von Ihnen gewartet oder ausgeĆ wechselt werden können. Wenden Sie sich an unsere Service-Hotline oder eine andere Fachwerkstatt. Reinigung und Pflege Vor Installation, Reinigung und Pflege schalten Sie das Gerät ab und ziehen den Netzstecker aus der Steckdose. Warten Sie einige Minuten, damit sich die Kondensatoren im Gerät vollständig entladen können, da der Bildschirm intern für die Gasentladung Hochspannung erzeugt. Für die Reinigung verwenden Sie nur ein leicht angefeuchtetes, weiches Tuch. Chemische Lösungs- und ReinigungsmitĆ tel sollten Sie vermeiden, weil diese die Oberflächen beschädigen können. Ziehen Sie sofort den Netzstecker, falls Fremdkörper wie Wasser, sonstige Flüssigkeiten, Metallteile usw. in den BildĆ schirm gelangt sind. Versuchen Sie niemals mit irgendwelchen Gegenständen oder mit den Händen in das Gerät zu fasĆ sen. Gefahr durch elektrischen Schlag. Batterien Nehmen Sie verbrauchte Batterien immer sofort aus der Fernbedienung heraus, da diese auslaufen und somit Schäden verursachen können. Die beiliegenden Batterien dürfen nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinandergenommen, in Feuer geworfen oder kurzgeschlossen werden. Verbrauchte Batterien gehören nicht in den Hausmüll. Die Batterien müssen an den dafür vorgesehenen Sammelstellen entsorgt werden. DEUTSCH

DEUTSCH Einmal entstandene Einbrennungen können in der Regel nicht rückgängig gemacht werden. Zur Vermeidung bzw. Reduzierung von Einbrennungen beachten Sie bitte die folgenden Hinweise und Empfehlungen: während der ersten 100 Betriebsstunden sollten vorwiegend Bewegtbilder bzw. häufig wechselnde Standbilder bildschirmfüllend angezeigt werden nutzen Sie Ihren Bildschirm in einem bildschirmfüllenden Format (16:9) bei Nutzung eines PC-Bildschirms immer den Bildschirmschoner aktivieren soweit wie möglich Bewegtbilder anzeigen schalten Sie den Bildschirm immer aus, wenn er nicht benutzt wird verringern Sie soweit wie möglich Kontrast und Helligkeit möglichst Bilder mit vielen Farben und Farbabstufungen anzeigen. Sonstige Hinweise Aus ergonomischen Gründen empfehlen wir, die Verwendung von roten und blauen Schriften oder Symbolen auf dunklen Hintergründen zu vermeiden. Eine derartige Darstellung verursacht wegen des geringen Kontrastes eine schlechte LesĆ barkeit und ermüdet frühzeitig die Augen. Verwenden Sie daher bitte möglichst kontrastreiche Darstellungen, z.B. schwarze Schrift auf weißem Hintergrund. Um Augenschmerzen zu vermeiden und den optimalen Betrachtungsabstand zu erhalten, sollte die Entfernung zum GeĆ rät das fünf- bis sechsfache der Bildschirmdiagonale betragen. In ihrem Fernsehzimmer sollte es so hell sein, dass man auch lesen könnte. Bei zuviel Helligkeit verlieren sich die Kontraste. Zu wenig Licht strapaziert die Augen durch den HellDunkel-Wechsel auf dem Bildschirm. Beachten Sie beim Anschluss externer Lautsprecher die technischen Daten des Lautsprecherausgangs. Bei unzureiĆ chender Dimensionierung der Lautsprecher können Lautsprecher und/oder der eingebaute Verstärker zerstört werden. Nicht mehr benötigte Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der WiederverwerĆ tung zugeführt werden.

Übersicht Der Plasma-Bildschirm bietet vielfältige Anschlussmöglichkeiten für Personal Computer, DVDĆPlayer, Videorecorder, ViĆ deokamera, etc. Egal ob Fernseh-, Video- oder PC-Bilder, alle werden gestochen scharf und verzerrungsfrei auf der völlig planen BildĆ schirmoberfläche dargestellt. Dabei zeichnen sich die Bilder durch eine hervorragende Helligkeit und außergewöhnliche Brillanz aus. Weitere wichtige Merkmale sind die große Bildschirmdiagonale bei einem Seitenverhältnis von 16:9 und die sehr geringe Bautiefe. Für den Fernsehbetrieb ist der Anschluss an eine terrestrische Antenne, SAT-Empfangsanlage oder Kabelfernsehanlage notwendig. Die Bedienung erfolgt interaktiv über die mitgelieferte Fernbedienung und das On-Screen-Menü (OSD). Dort können umĆ fangreiche Einstellungen an der Bildqualität vorgenommen werden. Ein neuartiges Kühlsystem ermöglicht den Betrieb des Plasma-Bildschirms ohne störende Lüftergeräusche. Leise wie ein herkömmliches Fernsehgerät ist der Plasma-Bildschirm hervorragend geeignet für Wohn- und Konferenzräume. Ausstattung DEUTSCH Hochwertiges Aluminium-Gehäuse Lüfterloses Design

Bildschirmdiagonale 107 cm 16:9 Format Sichtwinkel horizontal/vertikal 160 Grad Digitales Kammfilter Kompatibel mit PAL, SECAM und NTSC Kompatibel mit VGA, SVGA, WXGA, XGA und SXGA Videotext

Automatische Programmidentifizierung und Sendersortierung Sleep Timer Bildschirmschoner 2 x SCART Anschlüsse 1 x S-Video 1 x FBAS 1 x DVI (I) (Analog und Digital)

Lieferumfang Bitte überprüfen Sie den Plasma-Bildschirm nach dem Auspacken auf mögliche Transportschäden und Vollständigkeit der Lieferung. Der Lieferant kann Ihre Ansprüche bei Transportschäden nur dann gewähren, wenn Sie ihm diese vor der ersten Inbetriebnahme mitteilen. Fehlt ein Teil des Lieferumfangs, wenden Sie sich bitte an die Service-Hotline. Bewahren Sie bitte die Original-Verpackung für einen eventuellen Transport des Monitors auf. 1 x Plasma-Bildschirm 1 x Netzkabel 1 x Videokabel HD-Sub auf DVI-I 2 x Batterie LR03 je 1 x Bedienhandbuch, Garantiekarte und Installationsübersicht 1x Fernbedienung DEUTSCH

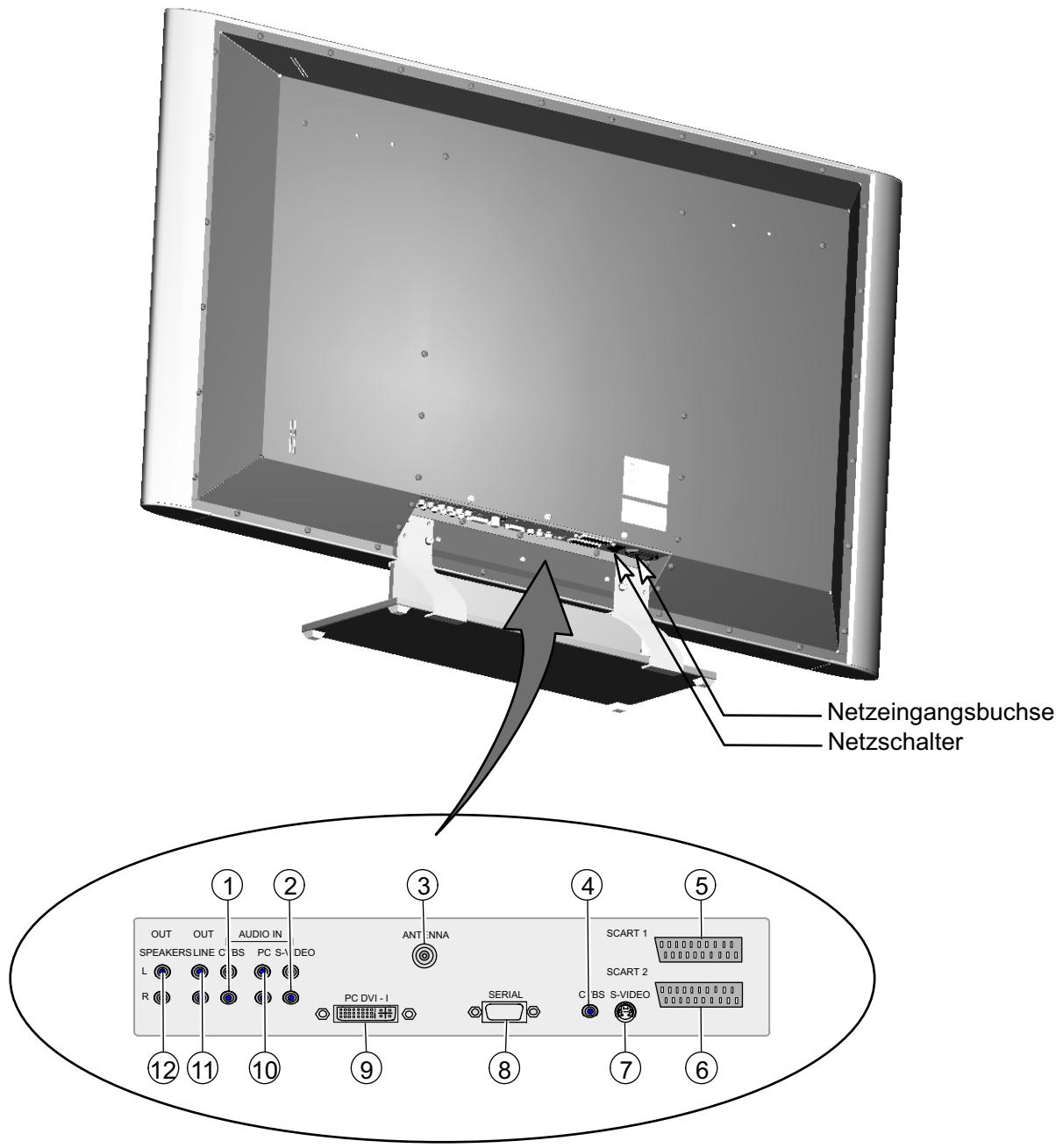

Anschlüsse Netzeingangsbuchse Netzschalter

[1] [2] [3] [4] [5] [6] [7] [8] [9] AUDIO IN CVBS - z.B. Anschluss Camcorder mit Video-Out-Buchse AUDIO IN S-VIDEO - z.B. Anschluss Camcorder mit S-Video Buchse ANTENNA - Anschluss TV Antennen-Signal (terrestrische Antenne oder Kabelanschluss) CVBS - z.B. Anschluss Camcorder mit Video-Out-Buchse SCART 1 - z.B. Anschluss Satellitenreceiver SCART 2 - z.B. Anschluss Videorecorder S-VIDEO (Y/C) - z.B. Anschluss Camcorder mit S-Video Buchse SERIAL - RS232 Schnittstelle für Servicezwecke PC DVI-I - Anschluss PC (RGB bei analogen Signalen, DVI bei digitalen Signalen) Wenn Ihr PC über einen analogen VGA Ausgang verfügt, benutzen Sie zum Anschluss Ihres PC's an den Bildschirm das mitgelieferteAnschlusskabel DVI-I auf 15 Pin HD-Sub. [10] AUDIO IN PC - z.B. Anschluss PC mit Line-Out-Buchse [11] OUT LINE - z.B. Anschluss Audioverstärker oder DVD-Receiver [12] OUT SPEAKERS - Anschluss für externe Lautsprecher (Der Lautsprecher-Ausgang stellt eine Leistung von 2x 7W Sinus @ 4 Ohm zur Verfügung.)

Bedientasten und Funktionen der Fernbedienung Um den Plasma-Bildschirm mit der Fernbedienung steuern zu können, muss der Netzstecker eingesteckt und der NetzĆ schalter eingeschaltet sein. Die Infrarot-Fernbedienung funktioniert nur, wenn sich kein Hindernis zwischen der Bedienung und dem Infrarot-Sensor an der Vorderseite (unten) des Bildschirms befindet. Die Reichweite der Fernbedienung beträgt ca. 7m. Wenn die Batterien schwächer werden, reduziert sich die Reichweite der Fernbedienung. Wechseln Sie in diesem Fall bitte die Batterien. Es dürfen nur 2 Batterien vom Typ LR03 AAA 1,5 V verwendet werden. Verbrauchte Batterien gehören nicht in den Hausmüll. Sie müssen bei einer Sammelstelle für Altbatterien (z.B. Batterie-Sammelbox beim Händler) bzw. beim Sondermüll entsorgt werden

Taste für Direktwahl Video Betrieb

Taste für Direktwahl TV Betrieb

Taste Programmwahl aufwärts

Taste zum Verringern der Lautstärke / Richtungstaste links

Taste Programmwahl abwärts

Taste für Tonabschaltung

Taste zum Wechsel zwischen ein- und mehrstelliger Programmnummer

Auswahltaste Bildformat

F1, Funktionstasten für konfigurationsabhängige Belegung

F2, Funktionstasten für konfigurationsabhängige Belegung

F3, Funktionstasten für konfigurationsabhängige Belegung

F4, Funktionstasten für konfigurationsabhängige Belegung

Taste für Uhrzeit-Anzeige

AUTO bzw. PAGE Taste

PIP Taste (Bild-in-Bild)

Taste für Funktion Programmliste im TV Betrieb bzw. Funktionen im Videotext BetriebHOLD Taste

Taste zum Vergrößern der Lautstärke / Richtungstaste rechts

Taste Direktwahl Videotext

Taste für Direktwahl PC Betrieb

Erste Inbetriebnahme Schalten Sie alle beteiligten Geräte einschließlich des Plasma-Bildschirms aus, bevor Sie irĆ gendeine Verbindung herstellen.

Auspacken und Aufstellen

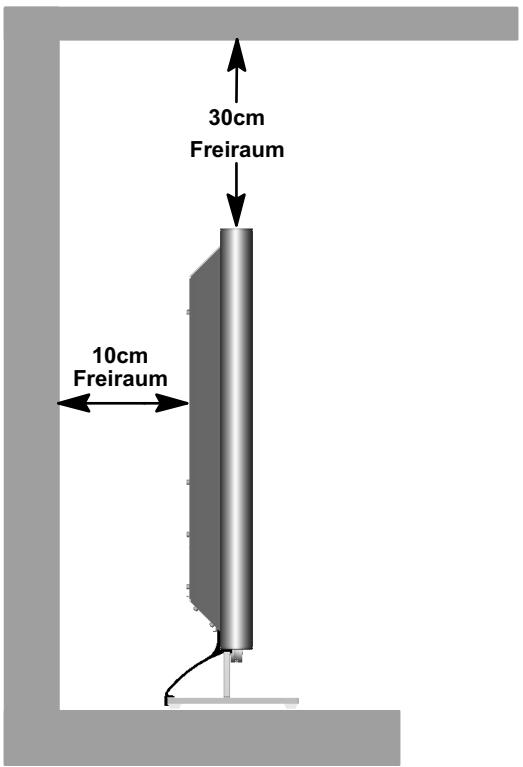

AUFSTELLUNGSORT WÄHLEN

Blickrichtung Trotz des großen Blickwinkels bietet der Plasma-Bildschirm die beste Performance bei direkter senkrechter BlickĆ richtung. Richten Sie den Bildschirm auf die am häufigsten verwendete Blickrichtung aus. Aufstellungsort Lichtreflexion Vermeiden Sie die Aufstellung gegenüber von Fenstern oder anderen Lichtquellen. Zugang zum Netzeingang Netzeingang und Netzschalter sollten jederzeit leicht erreichbar sein. Luftzufuhr Lassen Sie mindestens 10 cm seitlich und nach hinten Abstand zu Möbeln. Nach oben sollte der Abstand mindeĆ stens 30 cm zu Möbeln oder zur Decke betragen. Umgebungstemperatur Für sicheren und zuverlässigen Betrieb muss die Umgebungstemperatur zwischen 5°C und 35°C liegen. 30cm Freiraum 10cm Freiraum AUSPACKEN Stellen Sie den Karton senkrecht mit der Unterseite auf einen festen Untergrund. Die Oberseite erkennen Sie an der Richtung der Pfeilspitzen auf der Längsseite des Kartons. Lösen Sie das Verpackungsband an der Öffnungskante und klappen Sie die Deckel des Kartons nach außen. Entfernen Sie die beiden oberen Styropor-Verpackungsecken und nehmen Sie den Zubehörkarton aus der VerĆ packung. Dieser befindet sich seitlich an der Vorderseite des Bildschirms.

DEUTSCH DEUTSCH AUFSTELLEN Entnehmen Sie den Plasma-Bildschirm nur mit zwei Personen aus der VerpakĆ kung und heben Sie den Bildschirm niemals alleine hoch. Der Versuch den BildĆ schirm alleine zu heben gefährdet Ihre Gesundheit. Stellen Sie den Tischfuß auf eine standfeste und waagerechte Unterlage. Der Untergrund muss fest und statisch tragfähig sein. Vergewissern Sie sich vor der Montage, dass der Bildschirm ausgeschaltet und Netzkabel und Signalkabel ausgesteckt sind.

Anschließen und Einschalten Anschließen (Übersicht Anschlüsse siehe Abb. Seite 8) Stecken Sie das Netzkabel in die Netzeingangsbuchse am Bildschirm und den Netzstecker in eine Steckdose. Kabelanschluss / Terrestrische Antenne Wenn Sie einen Kabelanschluss oder eine terrestrische Antenne anschlieĆ ßen möchten, verwenden Sie hierfür die Buchse ANTENNA . Satelliten-Receiver Wenn Sie Ihr Fernsehprogramm über einen Satelliten empfangen, schließen Sie Ihren Receiver mit einem SCART-Kabel an die Buchse SCART 1 oder SCART 2 an. SCART 1 verfügt zusätzlich über einen Anschluss für RGB Quellen wie z.B. DVD Player. DEUTSCH

Für den Anschluss Ihres PC's an den Plasma-Bildschirm verwenden Sie die PC DVI-I Buchse. Verfügt Ihr PC über einen analogen VGA-Ausgang, benutĆ zen Sie zum Anschluss ein Kabel DVI-I auf 15 Pin HD-Sub. Bei älteren PC-Grafikkarten kann es vorkommen, dass der Pin 9 verschlossen ist. Sollte dies der Fall sein, wenden Sie sich bitte an die Service-Hotline. Vorbereitung Fernbedienung Öffnen Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung und legen Sie die beiden mitgelieferĆ ten Batterien (Typ LR03 Mikro AAA) ein. Beachten Sie die Polaritätsangaben auf dem Batteriefachboden. Schließen Sie das Batteriefach wieder. Einschalten Schalten Sie den Netzschalter an der Rückseite des Bildschirms auf Position I". Der Bildschirm ist nun im Stand-By Betrieb und kann mit der Fernbedienung eingeschaltet werden. Kabelanschluss / Terrestrische Antenne Schalten Sie den Bildschirm mit der Taste TV auf Ihrer Fernbedienung ein. Satelliten-Receiver / Videorecorder / DVD-Player Schalten Sie Ihre externe Videoquelle ein und schalten Sie den BildĆ schirm mit der Taste VIDEO auf Ihrer Fernbedienung ein. Bitte beachĆ ten Sie, je nachdem an welcher SCART-Buchse Ihr Receiver angeĆ schlossen ist, müssen Sie die Taste VIDEO gegebenenfalls mehrfach drücken.

Schalten Sie den Bildschirm mit der Taste PC auf Ihrer Fernbedienung ein und wählen Sie den entsprechenden Signaleingang ( PC(RGB) oder PC(DVI) ). Hierzu rufen Sie über die Taste MENU der FernbedieĆ nung das OSD-Menü Ihres Bildschirms auf und wählen im Untermenü EINGÄNGE Ihr Eingangssignal aus.

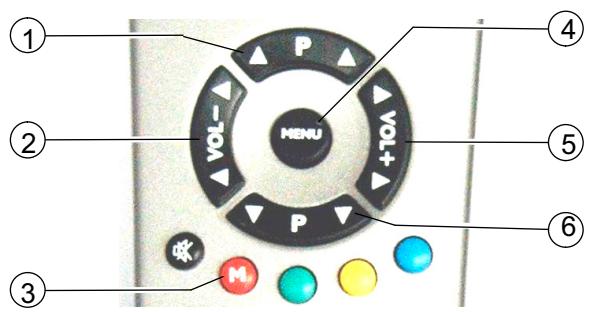

OSD-Menü Bedienung Ihr Plasma-Bildschirm läßt sich mit Hilfe der einfachen OSD-Menüsteuerung einstellen und bedienen. Hierzu stehen IhĆ nen 6 Tasten auf Ihrer Fernbedienung zur Verfügung:

M Taste Speichert vorgenommene Änderungen ab. [2] P ĂTaste Aufwärtsbewegung im OSD-Menü. Das angewählte Menü oder die angewählte Funktion wird farbig hinterlegt. Werden Funktionen als Wert oder Balkendiagramm dargestellt, können Sie mit dieser Taste den Wert erhöhen. [3] ĂTaste Zurück zum vorherigen Menü. Verlassen des ausgewählten Untermenüs bzw. der ausgewählten Funktion. [4] MENU Taste OSD-Hauptmenü einblenden. Das Hauptmenü erscheint am oberen linken Bildschirmrand. OSD-Menü ausblenden. [5] ĂTaste Aktiviert das angewählte Untermenü bzw. die angewählte Funktion. Der ausgewählte Menüpunkt wird grün hinterlegt und kann geändert werden. [6] PĂĂTaste Abwärtsbewegung im OSD-Menü. Das angewählte Menü oder die angewählte Funktion wird farbig hinterlegt. Werden Funktionen als Wert oder Balkendiagramm dargestellt, können Sie mit dieser Taste den Wert reduzieren. ÄNDERUNGEN SPEICHERN Die von Ihnen vorgenommenen Änderungen werden durch Drücken der Taste M auf Ihrer Fernbedienung (siehe Abb. oben) oder durch das Verlassen des OSD-Menüs abgespeichert. DEUTSCH

Ihr Bildschirm verfügt über ein 6 sprachiges OSD-Menü (deutsch, englisch, französisch, italienisch, niederländisch und spanisch). Um die voreingestellte Sprache zu ändern, rufen Sie im Hauptmenü den Menüpunkt <EINSTELLUNG> auf. Markieren Sie im Untermenü den Menüpunkt <SPRACHE> und wählen Sie die gewünschte Sprache aus: Eingänge Bild Anzeige Ton Einstellung Info

Info Signalquelle: Sprache: OSD Einstellungen: ECO Modus/Stand-By: Aufruf Werkseinstellungen: Abschaltzeit: EIN Deutsch

ÄNDERN DER OSD-MENÜ EIGENSCHAFTEN

Um die Darstellung bzw. die Einblendezeit (Zeit nach der letzten Betätigung bis zur Ausblendung) des OSD-Menüs zu verändern, wählen Sie im Hauptmenü den Menüpunkt <EINSTELLUNG>. Im Untermenü <OSD-EINSTELLUNGEN> steht Ihnen ein weiteres Untermenü mit den Menüpunkten <WARTEZEIT> (Auswahlmöglichkeiten: 5, 10 und 15 SekunĆ den) und <TRANSPARENT> (Auswahlmöglichkeiten: Ein und Aus) zur Verfügung: Eingänge Bild Anzeige Ton Einstellung Info

Info Signalquelle: Sprache: OSD Einstellungen: ECO Modus/Stand-By: Aufruf Werkseinstellungen: Abschaltzeit: EIN Deutsch

Wartezeit: Transparent:

ZURÜCKSETZEN AUF WERKSEINSTELLUNGEN

Sie haben die Möglichkeit alle im OSD-Menü vorgenommenen Änderungen wieder auf die ursprüngliche WerkseinstelĆ lung zurückzusetzen. Hierzu wählen Sie im Hauptmenü den Menüpunkt <EINSTELLUNG> und markieren im Untermenü den Menüpunkt <AUFRUF WERKSEINSTELLUNGEN>: Eingänge Bild Anzeige Ton Einstellung Info

Info Signalquelle: Sprache: OSD Einstellungen: ECO Modus/Stand-By: Aufruf Werkseinstellungen: Abschaltzeit: EIN Deutsch

AUS Einstellungen bei erster Inbetriebnahme TV BETRIEB Automatischer Sendersuchlauf Wenn Sie Ihre Programme ausschließlich über Satellit empfangen, müssen Sie den automatischen Sendersuchlauf nicht durchführen. Um den automatischen Sendersuchlauf zu starten gehen Sie wie folgt vor: Schalten Sie den Bildschirm über die TV-Taste Ihrer Fernbedienung ein. Rufen Sie das OSD-Menü über die MENU-Taste Ihrer Fernbedienung auf und wählen Sie den Menüpunkt <EINGÄNGE>. Es öffnet sich ein Untermenü. Wählen Sie im Untermenü den Menüpunkt <EINSTELLUNG>. Es öffnet sich ein weiteres Untermenü.

DEUTSCH Wählen Sie nun den Menüpunkt <AUTOM. SUCHE> und aktivieren Sie den Untermenüpunkt <SUCHE STARĆ TEN>. Der automatische Sendersuchlauf startet. Eingänge Bild Anzeige Ton Einstellung Info

Quelle: Einstellungen TUNER

Autom. Suche Manuelle Suche Sortieren Löschen

TV Standard: Suchart: Suche starten: Startpunkt Programm: PAL BG Alle Programme

TV STANDARDS Im Menüpunkt <TV STANDARDS> stellen bitte den für Ihr Land unterstützen TV Standard ein - siehe Tabelle unten. PAL BG PAL I PAL DK SECAM L SECAM DK Austria

Eingänge Bild Anzeige Ton Einstellung Info 1 ARD

Quelle: Einstellungen

Autom. Suche Manuelle Suche Sortieren Löschen

(Grün)_: Auswahl eines Programmes. Aktuell: 31 (Blau)_: Einfügen eines leeren Programmplatz MENU: Beenden (Gelb)_: Ausgewähltes Programm auf aktuelle Position umsetzen DEUTSCH

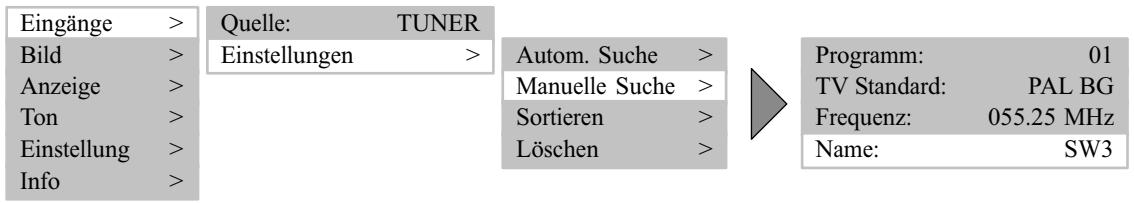

Wenn der Plasma-Bildschirm den Sendernamen aus dem Fernsehsignal erkennen kann, wird der erkannte Name in der eingestellten Programmnummer abgespeichert. Bei nicht erkennen des Programmnamens, erscheint im Namen die ProĆ grammnummer (z.B. PR02). Gehen Sie wie folgt vor, um den Programmnamen zu ändern: Bewegen Sie die Markierung mit der Taste Ăoder Ăauf Menüpunkt <NAME>. Drücken Sie jetzt die ĂTaste um die erste Zeichenposition anzuwählen. Mit den Tasten ĂundĂĂkönnen Sie durch den Zeichensatz blättern, bis das gewünschte Zeichen auf der angeĆ wählten Zeichenposition erscheint. Verwenden Sie dieāĂĂTaste zur Auswahl der nächsten Zeichenposition. Wiederholen Sie die 3 vorherigen Schritte solange bis Sie den Namen eingegeben haben. Es sind max. 5 Zeichen möglich. Eingänge Bild Anzeige Ton Einstellung Info

Quelle: Einstellungen TUNER

Autom. Suche Manuelle Suche Sortieren Löschen

Programm: TV Standard: Frequenz: Name:

SW3 PC BETRIEB Signaleingang auswählen Schalten Sie den Bildschirm über die PC-Taste Ihrer Fernbedienung ein. Rufen Sie das OSD-Menü über die MENU-Taste Ihrer Fernbedienung auf. Der Menüpunkt <EINGÄNGE> ist farbig hinterlegt. Wählen Sie im Untermenü <QUELLE> den entsprechenden Signaleingang aus (PC (RGB) oder PC (DVI)). Eingänge Bild Anzeige Ton Einstellung Info

Quelle: PC (RGB) Einstellungen

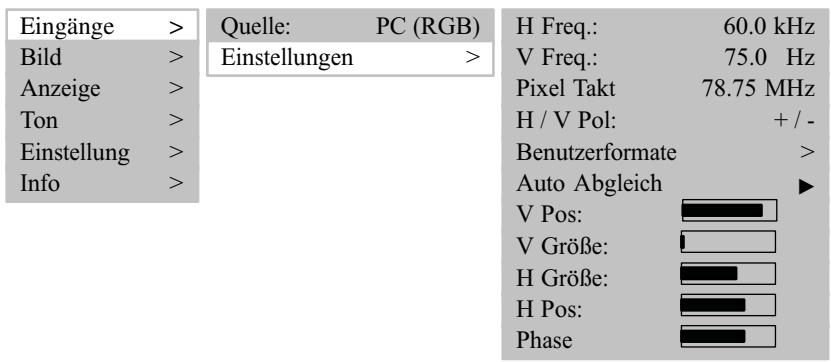

Der Plasma-Bildschirm führt immer bei der erstmaligen Verwendung eines analogen PC Video-Formates (RGB) automaĆ tisch die Auto-Adjust Funktion aus. Während dieser Zeit bewegt sich die Darstellung leicht hin und her, um die optimale Position und Wiedergabe zu erreichen. Die H/V (horizontale/vertikale) Position und die Bildgröße müssen bei einigen ungünstigen PCFormaten manuell eingestellt werden. Die Auto-Abgleich Funktion hängt sehr stark von der BildĆ darstellung ab. Gut geeignet ist die Darstellung eines bildschirmfüllenden Weißbildes. Eingänge Bild Anzeige Ton Einstellung Info

Quelle: PC (RGB) Einstellungen

H / V Pol: +/Benutzerformate Auto Abgleich V Pos: V Größe: H Größe: H Pos: Phase Sie haben die Möglichkeit häufig benutzte Formate als Benutzerformate abzuspeichern. Der Bildschirm erkennt die abĆ gespeicherten Formate und stellt sie ohne Ausführung der Auto-Abgleich Funktion sofort korrekt dar. Wählen Sie im Hauptmenü den Menüpunkt <EINGÄNGE> und rufen Sie das Untermenü <EINSTELLUNGEN> auf. Es öffnet sich ein weiteres Untermenü. Markieren Sie den Menüpunkt <BENUTZERFORMATE>. Mit dem Menüpunkt <AUFRUF> ermitteln Sie das aktuell eingestellte Benutzerformat. Jetzt können Sie das BeĆ nutzerformat beispielsweise unter Position 1 (8 Positionen sind möglich) mit dem Menüpunkt <SPEICHERN> abĆ legen.

DEUTSCH Eingänge Bild Anzeige Ton Einstellung Info

Quelle: PC (RGB) Einstellungen

Alltägliche Bedienung

Ein- / Ausschalten Position: Aufruf Speichern Alle löschen

H / V Pol: +/Benutzerformate Auto Abgleich V Pos: V Größe: H Größe: H Pos: Phase EINSCHALTEN Stellen Sie zum Einschalten des Plasma-Bildschirmes den Netzschalter in Position I". Die STAND-BY-LED am Infrarotsensor leuchtet orange. Drücken Sie jetzt eine der Zifferntasten auf der Fernbedienung, um den Plasma-Bildschirm in Betrieb zu setzen. Die BETRIEBS-LED am Infrarotsensor leuchtet blau. AUSSCHALTEN Drücken Sie die Stand-By-Taste auf der Fernbedienung, der Plasma-Bildschirm schaltet wieder in den Stand-ByBetrieb. Die STAND-BY-LED am Infrarotsensor leuchtet orange. Um den Plasma-Bildschirm wieder komplett auszuschalten, stellen Sie den Netzschalter in Position 0". Stand-By-Taste

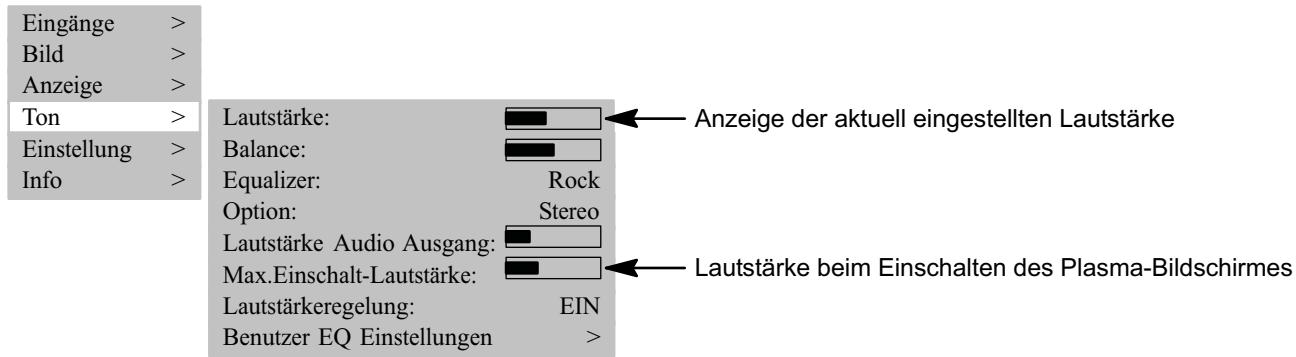

LAUTSTÄRKE EINSTELLEN

Betätigen Sie die Taste Ă(Vol -) oderĂ stellen. Eingänge Bild Anzeige Ton Einstellung Info DEUTSCH

Lautstärke: Balance: Equalizer: Option: Lautstärke Audio Ausgang: Max.Einschalt-Lautstärke: Lautstärkeregelung: Benutzer EQ Einstellungen (Vol +) auf der Fernbedienung, um die gewünschte Lautstärke einzuĆ Anzeige der aktuell eingestellten Lautstärke Rock Stereo Lautstärke beim Einschalten des Plasma-Bildschirmes EIN

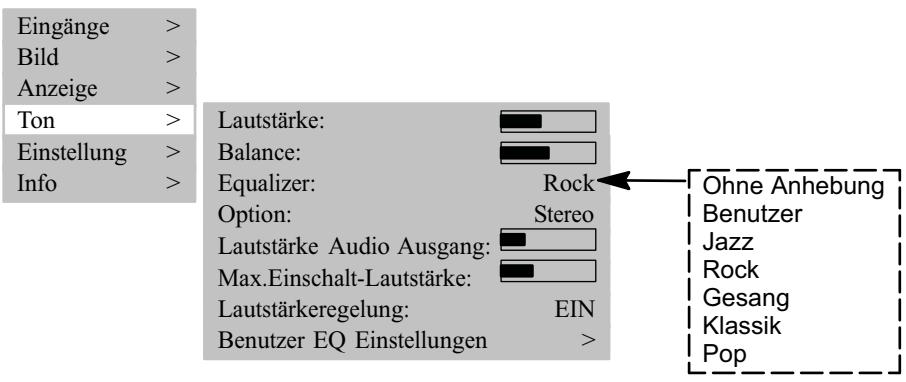

SOUNDEINSTELLUNG Unter dem Menüpunkt <EQUALIZER> können SIe vordefinierte Klangmuster einstellen. Eingänge Bild Anzeige Ton Einstellung Info

Lautstärke: Balance: Equalizer: Option: Lautstärke Audio Ausgang: Max.Einschalt-Lautstärke: Lautstärkeregelung: Benutzer EQ Einstellungen Rock Stereo EIN

Ohne Anhebung Benutzer Jazz Rock Gesang Klassik Pop Wählen Sie den Menüpunkt <BENUTZER EQ EINSTELLUNGEN>, um Ihr individuelles Klangmuster zu erstellen. Eingänge Bild Anzeige Ton Einstellung Info

Lautstärke: Balance: Equalizer: Option: Lautstärke Audio Ausgang: Max.Einschalt-Lautstärke: Lautstärkeregelung: Benutzer EQ Einstellungen Rock Stereo EIN

5 kHz: > 10 kHz TONABSCHALTUNG Drücken Sie die Taste auf der Fernbedienung. Der Ton wird abgeschaltet und am Bildschirm erscheint für ca. 3ĂSekunden folgendes Info-Fenster: TUNER: 2 ZDF STUMM , Ă(Vol -) oderĂ (Vol +) auf der Fernbedienung drükĆ Der Ton wird wieder eingeschaltet, wenn Sie die Taste ken. Am Bildschirm erscheint für ca. 3 Sekunden das folgende Info-Fenster: TUNER: 2 ZDF STEREO

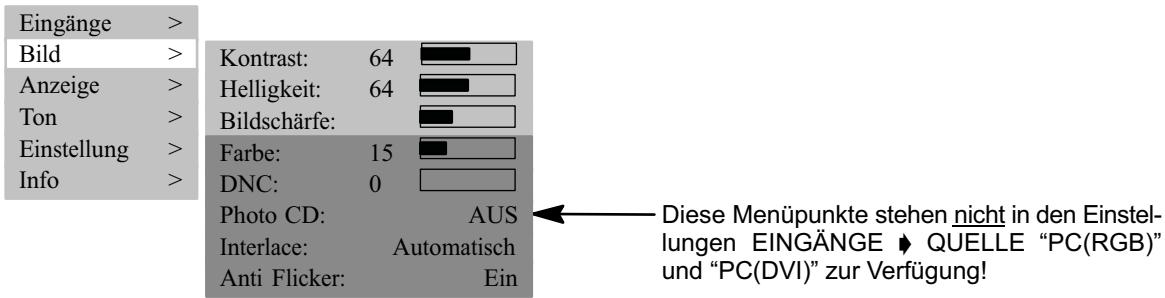

Bild einstellen Sie haben die Möglichkeit Kontrast, Helligkeit, Bildschärfe und Farbe auf den gewünschten Wert einzustellen. KONTRAST / HELLIGKEIT / BILDSCHÄRFE / FARBE / ANTI FLICKER Drücken Sie die TasteĂĂfür die Erhöhung oder aufĂĂfür die Verringerung der Werte. Mit der Einstellung <BILDSCHÄRFE> kann die Darstellung des Bildes verbessert werden. Der Menüpunkt <FARBE> erlaubt die Veränderung der Farbbalance: Drücken Sie TasteĂĂ, das Bild wird mehr grünlich. Drücken Sie TasteĂ, das Bild wird mehr rötlich. Der Menüpunkt <ANTI FLICKER> schaltet bei der Wiedergabe von Videosignalen zwischen einem synchronen und ruckelfreien 50Hz Betrieb und einem flickerfreien 60Hz Betrieb um. Der Bildschirm startet nach dem ersten Einschalten im 60Hz Betrieb.

DEUTSCH EIN = 60 Hz Betrieb und AUS = 50 Hz Betrieb. Das leichte Flickern bei 50Hz hängt sehr stark vom dargestellten BildmaĆ terial ab. Die gewählte Einstellung bleibt nach dem Ausschalten erhalten. Eingänge Bild Anzeige Ton Einstellung Info

Kontrast: Helligkeit: Bildschärfe: Farbe: DNC: Photo CD: Interlace: Anti Flicker:

AUS Automatisch Ein Diese Menüpunkte stehen nicht in den EinstelĆ lungen EINGÄNGE QUELLE PC(RGB)" und PC(DVI)" zur Verfügung! BILDFORMAT Bildschirmfüllend In dieser Formateinstellung wird das Bild in horizontaler und vertikaler Richtung so angepasst, dass immer eine bildĆ schirmfüllende Darstellung sichtbar ist. Video 4:3 Diese Formateinstellung stellt ein PAL 4:3 Bild im korrekten Seitenverhältnis dar. Am linken und rechten Bildrand sind dunkle Streifen sichtbar. Auto Diese Formateinstellung skaliert das Eingangssignal automatisch in horizontaler und vertikaler Richtung immer auf eine bildschirmfüllende Darstellung. Es erkennt 16:9 Filmformate und skaliert sie mit den vorgegebenen Faktoren. Video NLS Diese Formateinstellung skaliert das Eingangssignal automatisch in horizontaler und vertikaler Richtung bildschirmĆ füllend, aber nicht linear. Das heißt, dass die Bildinhalte in der Bildschirmmitte original dargestellt werden und zum Rand hin eine stärkere Skalierung stattfindet. Benutzerzoom In dieser Formateinstellung können Sie ein individuelles Bildformat im Bereich von 40% bis 140 % der ursprünglichen Bildgröße darstellen. Zoom Die manuelle Umschaltung von der Formateinstellung Video 4:3 in den Zoom dehnt das Bild in vertikaler und horizonĆ taler Richtung um ca. 20% über die bildschirmfüllende Darstellung hinaus. Dadurch werden bei der Betrachtung von Filmen im 4:3 Format, die dunklen Streifen am unteren und oberen Bildrand reduziert. Video 16:9 Diese Formateinstellung stellt ein PAL 4:3 Bild so dar, dass keine dunklen Streifen am rechten und linken Bildrand sichtbar sind. Eingänge Bild Anzeige Ton Einstellung Info

Format Farbtemperatur: normal Kontrast: normal Bild-in-Bild Standbild Benutzer Farbtemperatur

Zoom: Bildschirmfüllend Benutzerzoom: Dieser Menüpunkt steht nur in der Einstellung EINGÄNGE PC(DVI) / PC(RGB) zur VerfüĆ gung! Dieser Menüpunkt steht nur in der Einstellung EINGÄNGE PC (DVI) / PC(RGB) zur VerfüĆ gung! Zum Umschalten der Formate drücken Sie wiederholt die Taste F

Bildschirmfüllend Video 4:3 Auto Video NLS Benutzerzoom Zoom Video 16:9 PC 1:1 auf der Fernbedienung. Fernsehbetrieb Der Plasma-Bildschirm befindet sich im Stand-By Betrieb. Zum Einschalten drücken Sie eine der Zifferntasten 0...9 oder die TV-Taste auf der Fernbedienung. Während der Initialisierung wird das Firmen-Logo eingeblendet. DEUTSCH

DEUTSCH Im Menüpunkt <ANZEIGE FORMAT ZOOM> können Sie voreingestellte Formate auswählen. Der Menüpunkt <BENUTZERZOOM> bietet Ihnen die Möglichkeit ein eigenes Benutzerformat zu erstellen. Um Ihr BenutĆ zerformat zu aktivieren, wählen Sie im Menüpunkt <ZOOM> den <BENUTZERZOOM> aus. Danach erscheint der zuletzt angewählte Fernsehsender (Programmnummer) auf dem Bildschirm. Gleichzeitig wird das folgende Info-Fenster für ca. 3 Sekunden eingeblendet: TUNER: 2 ZDF STEREO Drücken Sie die Taste Pāābzw. PĂāu ā m die Programmnummer jeweils um 1 zu erhöhen bzw. zu verringern. Mit den Zifferntasten auf der Fernbedienung können Sie jede Programmnummer direkt anwählen. VIDEOTEXT Ihr Plasma-Bildschirm kann TOP/FLOF Videotextinformationen empfangen und darstellen.

Wählen Sie einen Fernsehsender mit Videotext. Drücken Sie Taste TEXT auf der Fernbedienung um den Videotext anzuzeigen. Zur direkten Anwahl von Videotextseiten benutzen Sie die Zifferntasten. Die rote, grüne, gelbe und blaue Taste auf der Fernbedienung haben je nach Videotextart unterschiedliche FunkĆ tionen, die im unteren Bereich des Videotextes angezeigt werden.

PC Betrieb Schalten Sie Plasma-Bildschirm und PC AUS. Verbinden Sie Ihren PC und den Plasma-Bildschirm mit einem handelsüblichen Videokabel (DVI-Stecker an BildĆ schirm und HD-Sub-Stecker an PC). Schalten Sie Plasma-Bildschirm und PC wieder EIN. Im Menüpunkt <EINGÄNGE QUELLE> muß PC (RGB)" eingestellt sein. Beim Einschalten erkennt der PlasmaBildschirm das am PC eingestellte Bildformat automatisch. Diese Information wird in einem Info-Fenster angeĆ zeigt. RGB-1024x 768 Vollbild

Betrieb mit zusätzlichen Geräten VIDEORECORDER Schalten Sie Plasma-Bildschirm und Videorecorder AUS. Es gibt 3 Anschlussmöglichkeiten für Ihren Videorecorder an den Plasma-Bildschirm: über die Antennenleitung, lesen Sie dazu die Bedienungsanleitung vom Videorecorder mit einem Scartkabel entweder an SCART1 oder SCART2 wenn Ihr Videorecorder einen S-Video Ausgang besitzt, verbinden Sie diesen mit dem Y/C Eingang. Schalten Sie Plasma-Bildschirm und Videorecorder wieder EIN. Zum Umschalten auf den angeschlossenen Eingang (z.B. SCART1) drücken Sie wiederholt die VIDEO Taste auf der Fernbedienung. SCART 1 Bildschirmfüllend DVD PLAYER Schalten Sie Plasma-Bildschirm und DVD Player AUS. Verbinden Sie Ihren DVD Player mit SCART1 oder dem Y/C Eingang, wenn dieser über einen S-Video Ausgang verfügt. Schalten Sie Plasma-Bildschirm und DVD Player wieder EIN. Zum Umschalten auf den angeschlossenen Eingang drücken Sie wiederholt die VIDEO Taste auf der FernbedieĆ nung. Bildschirmfüllend

Sonderfunktionen MANUELLE PROGRAMMSUCHE Unter Menüpunkt <PROGRAMME> geben Sie eine Programmnummer ein, die noch nicht in Benutzung ist. Im Menüpunkt <FREQUENZ> müssen Sie direkt die Frequenz des Fernsehsenders eingeben, den Sie suchen. Ist das Bild nicht optimal, erhöhen bzw. verringern Sie die eingegebene Frequenz in kleinen Schritten.

DEUTSCH Strahlt der Fernsehsender keinen Namen aus, können Sie diesen unter dem Menüpunkt <NAME> eingeben. Eingänge Bild Anzeige Ton Einstellung Info

Quelle: Einstellungen TUNER

Autom. Suche Manuelle Suche Sortieren Löschen

FARBTEMPERATUR Eingänge Bild Anzeige Ton Einstellung Info

Eingänge Bild Anzeige Ton Einstellung Info

Format Farbtemperatur: normal Kontrast: normal Bild-in-Bild Standbild Benutzer Farbtemperatur

Format Farbtemperatur: normal Kontrast: normal Bild-in-Bild Standbild Benutzer Farbtemperatur

warm normal kalt Benutzer Rot: Grün Blau:

STANDBILD Ein Standbild können Sie mit der FREEZE Taste oder unter dem Menüpunkt <STANDBILD> erzeugen. Eingänge Bild Anzeige Ton Einstellung Info

Format Farbtemperatur: normal Kontrast: normal Standbild Benutzer Farbtemperatur

BILD-IN-BILD Die Funktion BILD-IN-BILD bietet die Möglichkeit bei der Darstellung von PC-Signalen, Videobilder einzublenden. Der Menüpunkt <BILD-IN-BILD> ist nur unter den Einstellungen <EINGÄNGEĂĂQUELLEĂĂPC(DVI) / PC(RGB)> eingeblendet bzw. die PIP Taste ist aktiv. Drücken Sie die PIP Taste, das Bild von dem in Menüpunkt <ANZEIGEĂĂBILD-IN-BILDĂĂQUELLE>Ă eingestellten Eingang (z.B. Tuner), wird in das aktuelle Bild eingeblendet. Sollte an diesem Eingang kein Signal anstehen, so bleibt das eingeblendete Fenster dunkel. DEUTSCH

DEUTSCH Bei der Farbtemperatur können Sie unter 3 Einstellungen auswählen oder über den Menüpunkt <BENUTZER FARBTEMĆ PERATUR> einen Wert individuell selbst festlegen. Die Einstellung warm" erhöht den Rotanteil im Bild und läßt es dadurch wärmer" erscheinen. Durch die Einstellung kalt" wird der blaue Lichtanteil im Bild erhöht, wodurch das Bild kälter" wirkt. Im Menüpunkt <BENUTZER FARBTEMPERATUR> können Sie die Farbanteile für rot, grün oder blau individuell veränĆ dern. Position und Grösse des Fensters können eingestellt werden. Um Ihre individuellen Einstellungen zu aktivieren, müssen Sie den Menüpunkt <GRÖSSE> auf EIN stellen. Eingänge Bild Anzeige Ton Einstellung Info

Format Farbtemperatur: normal Kontrast: normal Bild-in-Bild Standbild Benutzer Farbtemperatur

Grösse (Ein/Aus): Quelle: Hor.. Position: Vert. Position: AUS Tuner Tuner SCART1 SCART2 FBAS AUTOMATISCHESĂABSCHALTEN Sie können den Plasma-Bildschirm so einstellen, dass er nach einer bestimmten Zeit automatisch ausgeschaltet wird. Wählen Sie im Menüpunkt <ABSCHALTZEIT> eine der vorgegebenen Zeiten. Nach Ablauf dieser Zeit wird der Plasma-Bildschirm automatisch ausgeschaltet. Eingänge Bild Anzeige Ton Einstellung Info

Info Signalquelle: Sprache: OSD Einstellungen: ECO Modus/Stand-By: Aufruf Werkseinstellungen: Abschaltzeit: EIN Deutsch

AUS Aus / 0:30 / 1:00 / 1:30 / 2:00 / 2:30 ZWEIKANALTON UMSCHALTEN Zweikanalton ist die Bezeichnung für Filme, bei denen der Zuschauer die Möglichkeit hat, zwischen der Synchronfassung und der Originalsprache zu wechseln. Werden Sendungen mit Zweikanalton ausgestrahlt, ist zuerst der Kanal A aktiv. Drücken Sie die Taste M/S auf der Fernbedienung um auf Kanal B umzuschalten.

Fehlerbehebung Wenn bei der Benutzung Ihres Plasma-Bildschirmes ein Fehler auftreten sollte, lesen Sie bitte die nachstehenden Fehler bzw. deren Behebung durch, bevor Sie das Gerät zur Reparatur geben. Möglicherweise können Sie den Fehler sehr leicht selbst beheben. Steckt beispielsweise der Netzstecker vom Bildschirm nicht in der Steckdose oder es gibt Probleme mit der Empfangsanlage (Antenne), so könnten SIe irrtümlich annehmen, der Bildschirm sei defekt. Sollten die angegebenen Hinweise zur Fehlerbehebung nicht zum Erfolg führen, schalten Sie das Gerät am Netzschalter AUS und ziehen Sie den Netzstecker aus der Steckdose. Versuchen Sie niemals das Gerät selbst zu reparieren und entfernen Sie keinesfalls die hintere Abdeckung am Gerät. FEHLER

Kein Bild und kein Ton, obwohl der Netzstecker eingesteckt und Gerät eingeschaltet ist. Netzschalter in Position 0" (AUS). Netzstecker von Gerät nicht in SteckĆ dose eingesteckt. Defektes Netzkabel . Bildschirm dunkel. Kontrasteinstellung zu gering. Kein Eingangssignal, falscher Eingang ausgewählt. Helligkeit und/oder Kontrast richtig einĆ stellen. Anschlusskabel kontrollieren; richtigen Eingang der Quelle zuordnen. Schwache oder übermäßige Farben. Farbe nicht richtig eingestellt. Anschlusskabel nicht richtig angeĆ schlossen. Stellen Sie Farbe (unter Menüpunkt BILD) ein. Kabel korrekt anschließen. Das Bild ist abgeschnitten bzw. das Bild ist nicht zentriert. Bildlage nicht richtig eingestellt. Korrigieren Sie die Bildlage. Das Bild ist zu gross bzw. zu klein. Bildformat falsch eingestellt. Drücken Sie wiederholt die Taste F bis das Bild bildschirmfüllend angezeigt wird. Die Fernbedienung funktioniert nicht. Die Batterien sind leer. Zwischen der Fernbedienung und dem Sensor befindet sich ein HinderĆ nis. Die Fernbedienung befindet sich außerhalb ihres Betriebsbereiches. Legen Sie neue Batterien ein. Entfernen Sie das Hindernis zwischen Fernbedienung und Sensor. Betreiben Sie die Fernsteuerung im angegebenen Bereich. Das dargestellte Bild ist zu dunkel. Die Bildqualität ist nicht richtig eingeĆ stellt. Korrigieren Sie Bildhelligkeit und Kontrast. Bild wird angezeigt, aber kein Ton vorhanden. Tonabschaltung ist eingeschaltet. Lautstärke auf Minimum eingestellt. Drücken Sie die Taste auf der FernĆ bedienung. Erhöhen Sie die Lautstärke.

Stellen Sie die Phasenlage richtig ein. Überprüfen Sie die Einstellung der Bildbreite. Führen Sie Auto-Adjust aus. Einzelne Buchstaben werden nicht dargestellt (PC-Modus). Horizontale Streifen bei TV- oder Video-Signalen. Netzschalter in Position I" stellen. Stecken Sie den Stecker vom NetzkaĆ bel in die Steckdose. Service-Hotline anrufen. Signalquelle vor dem Bildschirm aufĆ gestellt. Schirmung der Videokabel ist nicht ausreichend. Platzieren Sie die Signalquellen grundĆ sätzlich seitlich oder hinter dem BildĆ schirm. Verwenden Sie nur hochwertige Signalkabel mit hoher SchirmĆ dämpfung. Um alle Einstellungen wieder in den Grundzustand zu versetzen, benutzen Sie den Menüpunkt EINSTELLUNGEN ' AUFRUFEN WERKSEINSTELLUNGEN! Temperaturwarnung DEUTSCH Wenn der Plasma-Bildschirm zu heiß wird, erfolgt die Anzeige eines roten Warnfensters im linken oberen Eck des Bildschirms (siehe Abb links). SorĆ gen Sie jetzt nicht für die entsprechende Belüftung, kann der Bildschirm möglicherweise automatisch in den Stand-By-Modus geschaltet werden.

Technische Daten BILDSCHIRM Größe / diagonal: Darstellbare Bildgröße: Auflösung: Farbdarstellung: Betrachtungswinkel: Kontrastverhältnis: Pixelfehler: VIDEO STANDARDS Video: TV Tuner: PALplus, Cinescope: Formate: FREQUENZBEREICH PC Horizontalfrequenz: Vertikalfrequenz: Clockfrequenz: Auflösungen: Empfohlene Auflösung: 107 cm (42"), 16:9 Format 932 mm (horizontal) x 532 mm (vertikal) 852 x 480 Bildpunkte

160° typisch 3000:1 typisch (dark room) Die Anzahl der Pixelfehler entsprechen den aktuellen Display-Qualitäten.

PAL (BG, I, DK/K', M, L/L') / SECAM, 47 - 861 MHz (VHF, UHF, Hyperband) Automatische Formaterkennung (Bildschirmfüllend) 4:3, 16:9, Video NLS, Bildschirmfüllend, Zoom, Benutzerzoom (40%āĆ1 ā 40%)

max. 140 MHz DOS: 640 x 480 @ 60 Hz, 720 x 400 @ 70 Hz, VGA: 640 x 480, SVGA: 800 x 600; WVGA: 848 x 480 50 Hz - 90 Hz XGA: 1024 x 768 50 Hz - 90 Hz WXGA: 1280 x 768 @ 60 Hz SXGA: 1280 x 1024 50 Hz - 75 Hz 848 x 480 @ 60 Hz Formate: 1:1, Bildschirmfüllend, Formatfüllend, Zoom, Benutzerzoom

EINGÄNGE / ANSCHLÜSSE / SYNCHRONISATION

PC / Video-Eingang: RBG analog und automatische Sync-Erkennung Video-Anschlüsse TV Tuner: IEC, 75 Ohm Eingangswiderstand SCART1: RGB, FBAS Eingang, FBAS Ausgang SCART2: FBAS Eingang, FBAS Ausgang SCART1 / SCART2: Audio Ein-/Ausgang FBAS: RCA Cinch Y/C: MiniDIN (HOSIDEN) PC Anschluss analog/digital: Audio-Anschlüsse DVI-I Stereolautsprecherausgang: Stereo-Eingang: Stereo-Ausgang: Synchronisation: Bedienelemente: BETRIEBSBEDINGUNGEN Temperatur: Luftfeuchtigkeit: Höhe: DATEN NETZANSCHLUSS Spannungsversorgung: Netzfrequenz: Leistungsaufnahme:

ABMESSUNGEN UND GEWICHT

Bildschirm mit Standfuss H x B x T: Gewicht (gesamt):
