BEDIENUNGSANLEITUNG HCW 82 HONEYWELL
Fernversteller HCW 82/ Raumtemperaturfuhler HCF 82 Montage und Bedienung

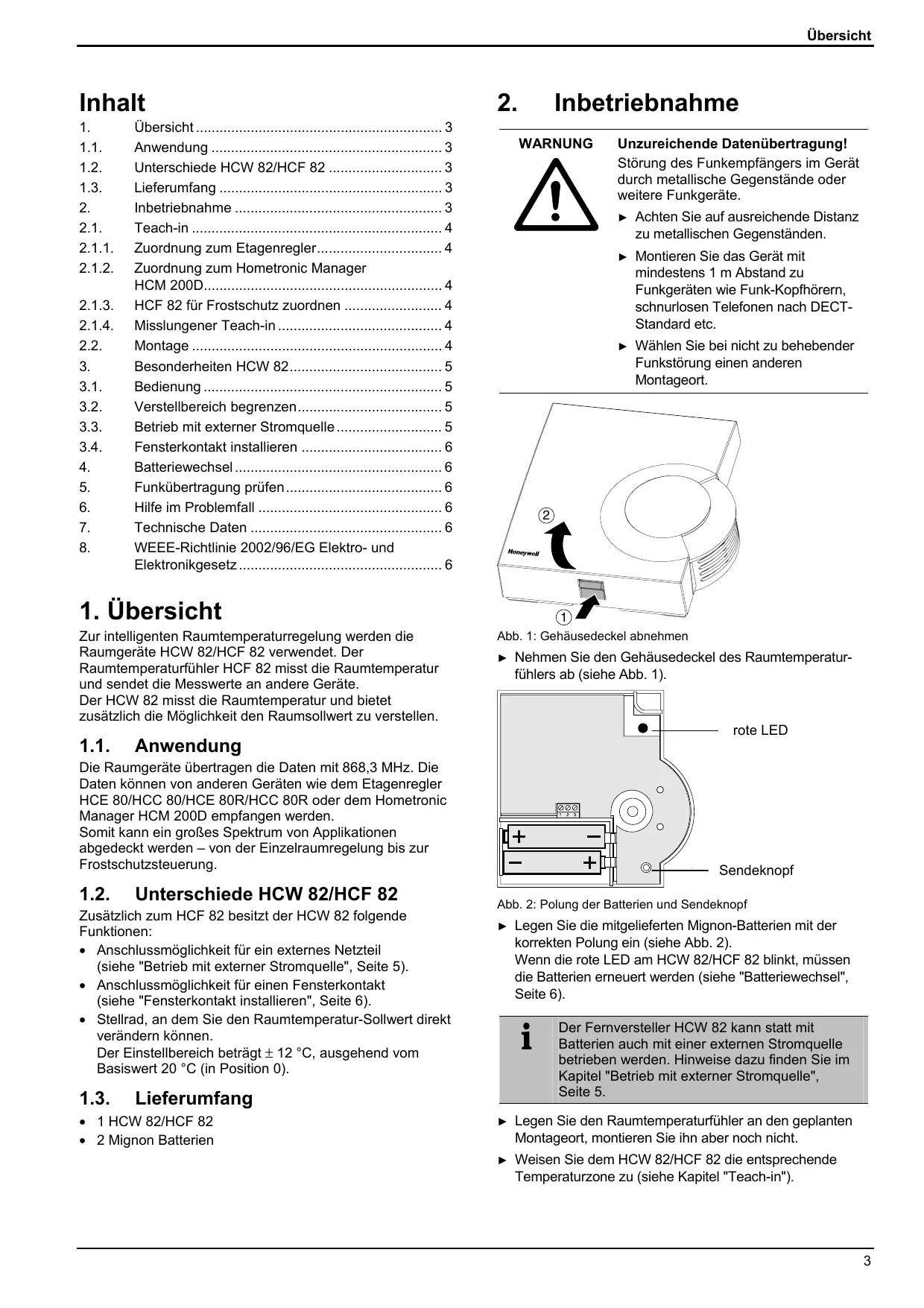

- Übersicht 3
1.1. Anwendung 3
1.2. Unterschiede HCW 82/HCF 82 3
1.3. Lieferumfang 3 - Inbetriebnahme 3
2.1. Teach-in 4
2.1.1. Zuordnung zum Etagenregler 4
2.1.2. Zuordnung zum Hometronic Manager HCM 200D 4
2.1.3. HCF 82 für Frostschutz zuordnen 4
2.1.4. Misslungener Teach-in 4
2.2. Montage 4 - Besonderheiten HCW 82. 5
3.1. Bedienung 5
3.2. Verstellbereich begrenzen 5
3.3. Betrieb mit externer Stromquelle 5
3.4. Fensterkontakt installieren 6 - Batteriewechsel 6
- Funkübertragung prufen 6
- Hilfe im Problemfall 6
- Technische Daten 6
- WEEE-Richtlinie 2002/96/EG Elektro- und Elektronikgesetz 6
1. Übersicht
Zur intelligenten Raumtemperaturregelung werden die.
Raumgeräte HCW 82/HCF 82 verwendet. Der
Raumtemperaturfuhler HCF 82 misst die Raumtemperatur und sendet die Messwerte an andere Geräte.
Der HCW 82 misst die Raumtemperatur und bietet
zusätzlich die Möglichkeit den Raumsollwert zu verstellen.
1.1. Anwendung
Die Raumgeräte übertragen die Daten mit 868,3 MHz. Die Daten können von anderen Geräten wie dem Etagenregler HCE 80/HCC 80/HCE 80R/HCC 80R oder dem Hometronic Manager HCM 200D empfangen werden. Somit kann ein große Spektrum von Applikationen abgedeckt werden - von der Einzelraumregelung bis zur Frostschutzsteuerung.
1.2. Unterschiede HCW 82/HCF 82
Zusätzlich zum HCF 82 besitzt der HCW 82 folgende Funktionen:
- Anschlussmöglichkeit für ein externes Netzteil (siehe "Betrieb mit externer Stromquelle", Seite 5).
- Anschlussmöglichkeit für einen Fensterkontakt (siehe "Fensterkontakt installieren", Seite 6).
- Stellrad, an dem Sie den Raumtemperatur-Sollwert direkt verändern können. Der Einstellbereich beträgt ± 12 °C, ausgehend vom Basiswert 20 °C (in Position 0).
1.3. Lieferumfang
1 HCW 82/HCF 82
2 Mignon Batterien
2. Inbetriebnahme
WARNING
Unzureichende Datenübertragung!
Störung des Funkempfängers im Gerät durch metallische Gegenstände oder weitere Funkgeräte.
Achten Sie auf ausreichende Distanz zu metallischen Gegenständen.
Montieren Sie das Gerät mit mindestens 1 m Abstand zu Funkgeräten wie Funk-Kopfhöern, schnurlosen Telefonen nach DECT-Standard etc.
Wahlen Sie bei nicht zu behebender Funkstörung einen anderen Montageort.

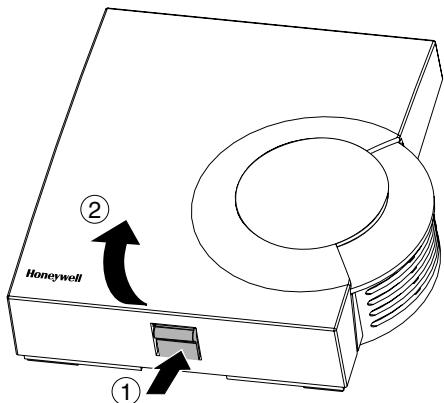

Abb. 1: Gehäusedeckel abnehmen
Nehmen Sie den Gehäusedeckel des Raumtemperaturfuhlers ab (siehe Abb. 1).

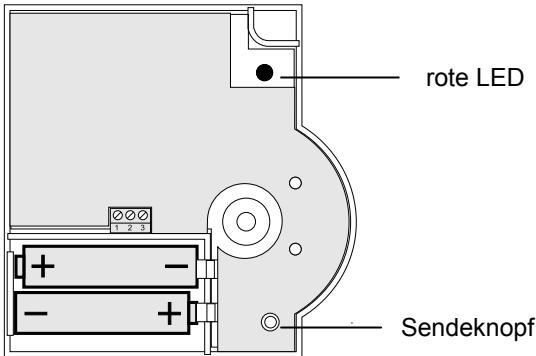

Abb. 2: Polung der Batterien und Sendeknopf
Legen Sie die mitgelieferten Mignon-Batterien mit der korrekten Polung ein (siehe Abb. 2). Wenn die rote LED am HCW 82/HCF 82 blinkt, müssen die Batterien erneuert werden (siehe "Batteriewechsel", Seite 6).
i
Der Fernversteller HCW 82 kannstatt mit Batterien auch mit einer externen Stromquelle betrieben werden. Hinweise dazu finden Sie im Kapitel "Betrieb mit externer Stromquelle", Seite 5.
Legen Sie den Raumtemperaturfuhler an den geplanten Montageort, montieren Sieihn aber noch nicht.
- Weisen Sie dem HCW 82/HCF 82 die entsprechende Temperaturzone zu (siehe Kapitel "Teach-in").
2.1. Teach-in
2.1.1. Zuordnung zum Etagenregler
Um den HCW 82/HCF 82 einer Temperaturzone zuzuordnen, führen Sie die Anweisungen aus dem Kapitel "Inbetriebnahme" der Montageanleitung "Etagenregler HCE 80/HCE 80R/HCC 80/HCC 80R" aus.
2.1.2. Zuordnung zum Hometronic Manager HCM 200D
Um den HCW 82/HCF 82 einer Temperaturzone zuzuordnen, führen Sie die Anweisungen aus dem Kapitel "Den HCW 82/HCF 82 installmenten und einem Raum zuordnen" der Bedienungsanleitung des Hometronic Managers HCM 200D aus.
2.1.3. HCF 82 für Frostschutz zuordnen
Der HCW 82/HCF 82 kann dem Hometronic Manager nur dann als Frostschutzfuhler zugeordnet werden, wenn der Geräteschalter HS 30 für die Kesselanforderung verwendet wird.
Um den HCF 82 als Frostschutzfuhler zuzuordnen, gehen Sie wie folgt vor:
Drucken Sie den
Eingabeknopf.
Der Hometronic Manager
befindet sich im Menu "Einstellungen".
INSTALLATION
DE-INSTALLATION
SUMMERZEIT
FÜHLERFUNKTION
Gehen Sie in das Menu "Installation".
Gehen Sie in das Menu "Kesselanforderung".
Drehen Sie den
ISCHALTMODUL
Eingabeknopf, bis
"Frostschutzfuhler" markiert ist.
ROSTSCHUTZFUHLER
Drucken Sie den Eingabeknopf.
Der Cursor blinkt besoin "Frostschutzfuhler". Der
Hometronic Manager ist zum Datenempfang des Führers bereit.
Aktivieren Sie innerhalb von 4 min. den Teach-in, indem Sie am Raumtemperaturfuhler den Sendeknopf drucken (siehe Abb. 2, Sendeknopf).
Nach erfolgreichem Teach-in entscheidint im Display des Hometronic Managers ein * neben "Frostschutzfuhler".
Der Raumtemperaturfuhler ist dem Hometronic Manager für den Frostschutz zugeordnet.
Wie Sie die Messdaten des Raumtemperaturfuhlers am Hometronic Manager ablesen oder den Schwellenwert für den Frostschutz anpassen, lesen Sie in der Bedienungsanleitung des Hometronic Managers.
2.1.4. Misslungener Teach-in
Wenn der Teach-in misslungen ist:
Verbessern Sie die Übertragung (s. u.).
Wiederholen Sie den Teach-in.
Übertragung verbessern
Achten Sie bei der Wahl des Betriebsorts jeges Geräts auf mindestens 1 m Abstand zu Funkgeräten wie Funk-Kopfhörern, schnurlosen Telefonen nach DECT-Standard etc.
Installieren Sie die Geräte nicht über metallischen Wand-Anschlussdosen und mindestens 30 cm entfern't von der Abdeckung des Wärmeerzeugers.
Aändern Sie ggf. den Montageort des Raumtemperaturfuhlers.
2.2. Montage
▶ Nehmen Sie die Batterien heraus.
- Zeichnen Sie die Bohrlocher nach dem Bohrschema (siehe Abb. 3).

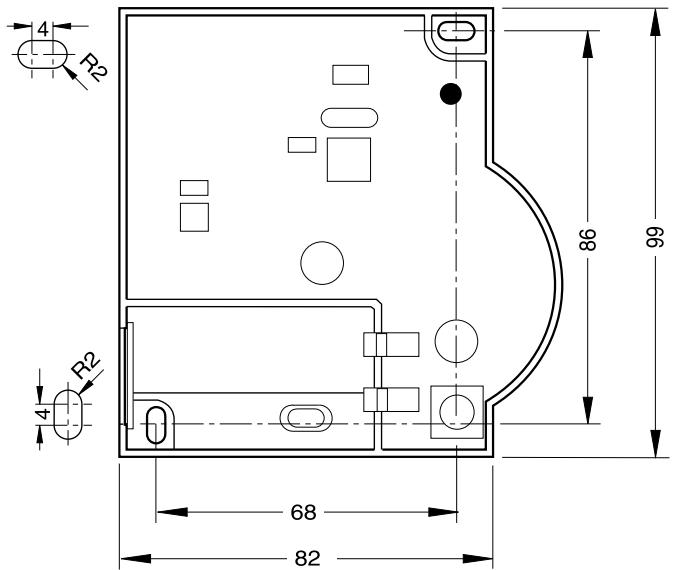

Abb. 3: Bohrschema (Angaben in mm)
Bohren Sie die Locher.
Schrauben Sie den Raumtemperaturfuhler an.
Legen Sie die Batterien wieder ein.
- Setzen Sie den Gehäusedeckel,
但是对于 und rasten Sie ihr,
unter ein (siehe Abb. 4).

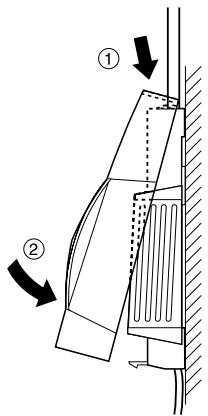

Abb. 4: Gehäusedeckel aufsetzen
3. Besonderheiten HCW 82
3.1. Bedienung
Die Raumsollwert-Temperatur lässt sich am Fernversteller HCW 82 mit einem Stellrad auf einfache Weise einstellen. Der Einstellbereich beträgt ± 12 °C, ausgehend vom Basiswert 20 °C (in Position 0).

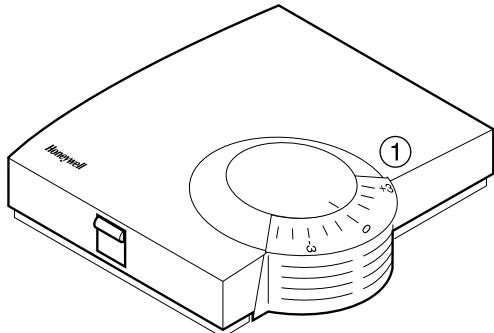

Abb.5:HCW82
Wahlen Sie am Stellrad (1) (siehe Abb. 5) die gewünschte Änderung zur voreingestellten Temperatur (Angaben auf der Skala in ^ C ).
3.2. Verstellbereich begrenzen
Sie können den am Stellrad nutzbaren Einstellbereich begrenzen.
Entfernen Sie den Gehausedeckel (siehe Abb. 1, Seite 3).

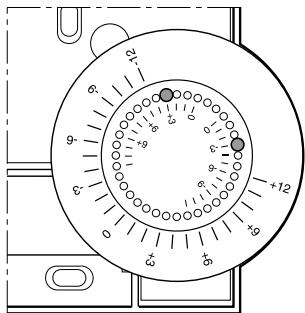

Abb. 6: Verstellbereich begrenzen
- Versetzen Sie die zwei kleinen Stifte in den LÖchem des Stellrads, um den Verstellbereich zu begrenzen (siehe Abb. 6). Orientieren Sie sich damit an der inneren Skala: Im Abb. 6, sind die Stifte so eingestellt, dass sich das Stellrad nur um ± 3 °C um den Nullpunkt verstellenläst.
Drehen Sie das Stellrad im Uhrzeigersinn bis zum Anschlag.
Prüfen Sie, ob sich das Stellrad in der in Abb. 5 gezeigten Position befindet. - Setzen Sie das Stellrad ggf. um 180^ verdrecht wieder ein, bis es die gezeigte Position hat.
Drehen Sie das Stellrad in Position 0. - Setzen Sie den Gehäusedeckel oben an und rasten Sieihn unter ein (siehe Abb. 4).
3.3. Betrieb mit externer Stromquelle
Der Fernversteller HCW 82 ist darüber dem Betrieb mit Batterien auch für den Betrieb mit einer externen StromquelleVBorbereitet.
WARNING
Beschädigung des Gerätes!
Verwendung eines ungreeigneten Netzteils.
Verwenden Sie ein Netzteil mit 3VDC± 10% ,min.25mA.
- Halten Sie das Netzteil beim Anschluss stromlos.
- Beachten Sie das neben den Kabelklemmen abgebildete Anschluss-schema.
Halten Sie ein Netzteil mit 3 VDC ± 10% 25mA bereit.
Schalten Sie das Netzteil stromlos.
Entfernen Sie den Gehäusedeckel des HCW 82 (siehe Abb. 1, Seite 3).
Entfernen Sie die Batterien.
Entsorgen Sie die Batterien entsprechend den gesetzlichen Bestimmungen und nicht mit dem gewöhnlichen Hausmüll.
Schrauben Sie den Fernversteller HCW 82 ab.

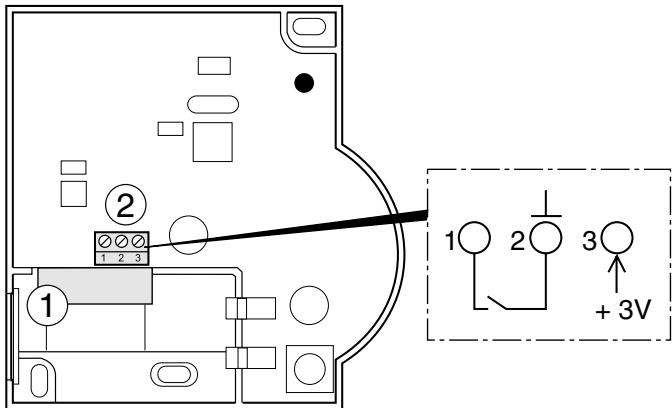

Abb. 7: Anschluss der externen Stromquelle (nur HCW 82)
i
Die maximal zulässige Kabellänge vom Netzteil zum Gerät beträgt 100 m. Verwenden Sie nach Möglichkeit Kabel vom Typ JE-Y (ST)Y 2x2x0,8 mm oder
JE-LIICY 2x2x0,5 mm².
Führer Sie das Ausgangskabel des Netzeils durch die Gehäuseöffnung (1) (siehe Abb. 7) nachinnen.
Schlieben Sie das Ausgangskabel an der Klemme (2) (siehe Abb. 7) an.
- Anschluss 2: Masse
- Anschluss 3: Spannung
Schrauben Sie den Fernversteller HCW 82 wieder an.
- Setzen Sie den Gehäusedeckel oben an und rasten Sieihn unter ein (siehe Abb. 4).
3.4. Fensterkontakt installieren
Schlieben Sie einen beliebigen Sensor mit potenzialfreiem Kontakt an den HCW 82 an (Installation an Anschluss 1 und Anschluss 2, siehe Abb. 7 (2), Seite 5).
- Ordnen Sie den HCW 82 dem Hometronic Manager HCM 200D als Sensor zu (siehe Anleitung HCM 200D "Raum einem Sensor zuordnen").
Werden mehrere potenzialfreie Kontakte verwendet, müssen diese in Reihe geschaltet werden.
4. Batteriewechsel
Wechseln Sie die Batterien, wenn die rote LED des Raumtemperaturfuhlers blinkt und sich das Gerät nicht im Testmode befinden.
▶ Nehmen Sie den Gehäusedeckel des HCW 82/HCF 82 ab (siehe Abb. 1).
Entfernen Sie die Batterien.
Entsorgen Sie die Batterien entsprechend den gesetzlichen Bestimmungen und nicht mit dem gewöhnlichen Hausmull.
Wechseln Sie immer bereits Batterien.
Verwenden Sie nur 1,5-V-Mignon-Batterien vom Typ LR06, AA.
Legen Sie die Batterien mit der richtigen Polung in das Batteriefach ein (siehe Abb. 2).
- Setzen Sie den Gehäusedeckel oben an und rasten Sieihn unter ein (siehe Abb. 3).
5. Funkübertragung prüfen
Der HCW 82/HCF 82 kann an den zugewiesen Empfänger (z. B. einem Etagenregler) ein Testsignal zur Überprüfung der Signalstarke senden.
Halten Sie die Teach-in-Taste mindestens 30 s gedrückt, bis die rote LED erlischt.
Das Gerät befindet sich nun im Test-Modus und sendet alle 5 sec ein Testsignal. Die LED blitzt bei jedem Testsignal kurz auf.
Überprüfen Sie die Funkübertragung am Empfänger. Wie sie die Testsignale empfangen und auswerten, entnehmen Sie der jeweiligen Anleitung.
Der Testmodus wird nach 5 Minuten automatisch beendet. Der Testmodus kann auch durch Herausnehmen der Batterien, manuelle Trennung der Netzverbindung oder Drucken der Teach-in-Taste beendet werden.
6. Hilfe im Problemfall
| Problem | Ursache | Lösung |
| Teach-in fehl-geschlagen | Batterien falsch eingelegt | ▶ Batterien richtig einlegen. |
| Funkver- binding gestört | ▶ Störquellen (Metall, Funkgeräte) beseitigen. ▶ Montageort korrigieren. ▶ Teach-in wiederholen. | |
| Keine Messdaten am Hometronic Manager | Batterien falsch eingelegt | ▶ Batterien richtig einlegen. |
| Funkver- binding gestört | ▶ Störquellen (Metall, Funkgeräte) beseitigen. ▶ Teach-in wiederholen. | |
| Modul nicht oder falsch zugeordnet | ▶ Teach-in wiederholen. ▶ Zuordnung prüfen, ggf. wiederholen. | |
| Fensterkontakt wird nicht beachtet | Fenster- kontakt nicht zu- geordnet | ▶ Teach-in für Fenster- kontakt wiederholen. |
7. Technische Daten
| Batterien | 1,5 V Mignon, Typ LR06, AA |
| Netzteil | 3 VDC ± 10%, min. 25 mA |
| Kabel für Netzteil/Fensterkontakt | Ø 2x0,8 mm; 2x0,5 mm² Länge max. 100 m |
| Frequenz | 868,3 MHz (Sender) |
8. WEEE-Richtlinie 2002/96/EG Elektro- und Elektronikgesetz
Entsorgen Sie Verpackung und Produkt am Ende der Produktlebensdauer in einem entsprechenden Recycling-Zentrum.
Entsorgen Sie das Produkt nicht mit dem gewöhnlichen Hausmull.
- Verbrennen Sie das Produkt nicht.
