HCW 82 - Termostato HONEYWELL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Combinado de ambiente / Termostato con sonda de temperatura
Marca	Honeywell
Modelo	HCW 82
Funciones principales	Medición de temperatura ambiente, ajuste de consigna (±12°C alrededor de 20°C), transmisión radio 868,3 MHz, contacto de ventana, alimentación externa posible
Alimentación	2 pilas LR06 (AA) 1,5 V o bloque de alimentación 3 VDC ±10 %, mín. 25 mA
Frecuencia radio	868,3 MHz
Rango de ajuste	±12 °C, valor base 20 °C (posición 0)
Limitación de rango	Posible mediante clavijas internas (ej. ±3 °C)
Contacto de ventana	Sí, conexión libre de potencial (bornas 1 y 2)
Tipo de pilas	LR06 (AA) 1,5 V, reemplazar siempre las dos al mismo tiempo
Autonomía de las pilas	No especificada, reemplazar cuando el LED rojo parpadea
Cable para alimentación externa	Máx. 100 m, tipo JE-Y(ST)Y 2x2x0,8 mm o JE-LIICY 2x2x0,5 mm²
Montaje	Montaje mural, atornillado, con tapa enclavable
Distancia mínima a objetos metálicos	1 m
Distancia mínima a fuentes de calor	30 cm
Indicador de batería baja	LED rojo parpadeante
Modo prueba	Mantener pulsado el botón de reconocimiento 30 s, emite cada 5 s, dura 5 min
Protección antihelada	Mediante Hometronic Manager HCM 200D con interruptor HS 30
Compatibilidad	Reguladores de zonas HCE 80/HCC 80/HCE 80R/HCC 80R, Hometronic Manager HCM 200D
Mantenimiento y limpieza	Limpiar con un paño seco, no usar productos agresivos
Eliminación	No desechar con la basura doméstica, seguir la directiva RAEE (2002/96/CE)
Seguridad	Usar solo un bloque de alimentación adecuado (3 VDC, mín. 25 mA), respetar la polaridad
Piezas de repuesto y reparabilidad	No especificado, contactar al servicio postventa de Honeywell

Preguntas frecuentes - HCW 82 HONEYWELL

¿Cómo instalar las pilas en el HCW 82?

Retire la tapa del alojamiento, inserte dos pilas LR06 (AA) respetando la polaridad (ver Figura 2 en el manual). Cierre la tapa por arriba y luego bloquee por abajo.

¿Cómo asociar el HCW 82 a un regulador de zonas?

Siga las instrucciones del capítulo Puesta en servicio del regulador de zonas HCE 80/HCC 80. Active el reconocimiento en el regulador, luego presione el botón de emisión del HCW 82 dentro de los 4 minutos.

¿Qué hacer si el reconocimiento falla?

Verifique que las pilas estén correctamente instaladas, aleje el aparato de objetos metálicos y fuentes de parásitos de radio (mínimo 1 m). Repita el procedimiento de reconocimiento.

¿Cómo usar una alimentación externa?

Para el modelo HCW 82 solamente, puede reemplazar las pilas por un bloque de alimentación 3 VDC ±10 %, 25 mA. Desconecte la alimentación, retire las pilas, conecte el cable a los bornes (ver Figura 7) y vuelva a atornillar la caja.

¿Cómo instalar un contacto de ventana?

Conecte un contacto libre de potencial a los bornes 1 y 2 del HCW 82 (ver Figura 7). Asigne luego el HCW 82 al Hometronic Manager HCM 200D como sonda. Si hay varios contactos, conéctelos en serie.

¿Cómo limitar el rango de ajuste de la rueda?

Abra la caja, desplace las dos clavijas internas (ver Figura 6) para limitar el recorrido. Por ejemplo, ajuste las clavijas para permitir solo ±3°C alrededor del punto de origen.

¿Cuándo hay que cambiar las pilas?

Reemplace las pilas tan pronto como el LED rojo parpadee (fuera del modo prueba). Use dos pilas nuevas idénticas de tipo LR06 (AA) 1,5 V respetando la polaridad.

¿Cómo probar el enlace de radio?

Mantenga presionado el botón de reconocimiento durante 30 segundos hasta que se apague el LED. El aparato emite entonces una señal de prueba cada 5 segundos durante 5 minutos. Verifique la recepción en el regulador.

El HCW 82 no transmite los datos, ¿qué verificar?

Asegúrese de que las pilas estén en buen estado y correctamente insertadas. Elimine las fuentes de parásitos (objetos metálicos, aparatos de radio a menos de 1 m). Repita la asignación si es necesario.

¿Cómo eliminar el producto al final de su vida útil?

No deseche el aparato con la basura doméstica. Conforme a la directiva europea RAEE (2002/96/CE), deposítelo en un centro de reciclaje adecuado para residuos eléctricos y electrónicos.

MANUAL DE USUARIO HCW 82 HONEYWELL

Sensor a distancia HCW 82/ Sensor de temperatura ambiente HCF 82

Montaje y funcionaimiento

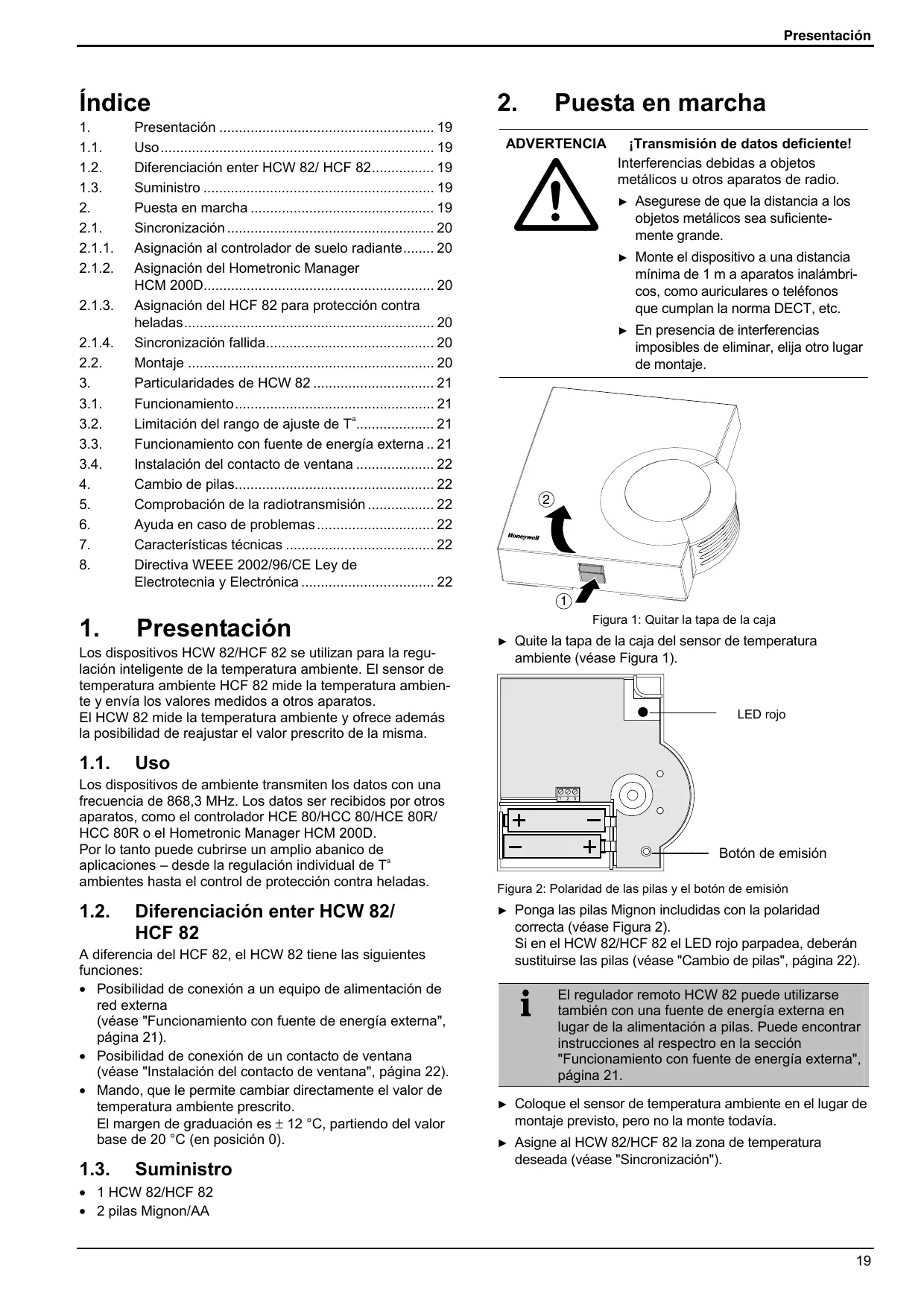

1. Presentación 19
   1.1. Uso 19
   1.2. Diferencia enter HCW 82/ HCF 82.... 19
   1.3. Suministro 19
2. Puesta en marcha 19
   2.1. Sincronizacion 20
   2.1.1. Asignación al controlador de sueño radiante...... 20
   2.1.2. Asignación del Hometronic Manager HCM 200D 20
   2.1.3. Asignación del HCF 82 para protección contra heladas 20
   2.1.4. Sincronizacion fallida 20
   2.2. Montaje 20
3. Particularidades de HCW 82 21
   3.1. Funcionamento 21
   3.2. Limitación del rango de ajuste de T^a 21
   3.3. Funcioncimiento con fuente de energia externa..21
   3.4. Instalación del contacto de planta 22
4. Cambio de pilas 22
5. Comprobación de la radiotransmisión 22
6. Apuda en caso de problemas 22
7. Characteristica tceicas 22
8. Directiva WEEE 2002/96/CE Ley de Electrotecnia y Electrónica 22

1. Presentación

Los dispositivos HCW 82/HCF 82 se utilizen para la regulacion inteligente de la energia ambiente. El sensor de temperatura ambiente HCF 82 mide la energia ambiente y envia los values medidos aOthers aparatos.

El HCW 82 mide la temperatura ambiente y offre además la posibiliidad de reajustar el valor prescrito de la misma.

1.1. Uso

Los dispositivos de ambiente transmiten los datos con una Frequencia de 868,3 MHz. Los datos ser recibidos por otros aparatos, como el controlador HCE 80/HCC 80/HCE 80R/HCC 80R o el Hometronic Manager HCM 200D.

Por lo tanto puede cubrirse un amplio abanico de aplicaciones – desde la regulacion individual de T^a ambientes hasta el control de proteccion contra heladas.

1.2. Diferencia enter HCW 82/HCF 82

A diferencia del HCF 82, el HCW 82 tiene las siguientesustralianas:

• Posibiliad de connexion a un equipo de alimentacion de red externa (vease "Funcionamento con fuente de energia externa",頁ina 21).
• Posibiliad de connexion de un contacto de planta (vexe "Instalacion del contacto de planta", pagina 22).
• Mando, que le permite cambiar directamente el valor de temperatura ambiente prescrito.

El margen de graduación es ± 12 °C, partirendo del valor base de 20 °C (en posición 0).

1.3. Suministro

1 HCW 82/HCF 82
2 pilas Mignon/AA

2. Puesta en marcha

ADVERTENCIA

jTransmisión de datos deficiente!

Interferencias debidas a objetos metálicos u otros aparatos de radio.

Asegurese de que la distancia a los objetos metálicos sea suficientemente grande.
Monte el dispositivo a una distancia minima de 1 m a aparatos inalámbricos, como auriculares o Telefonos que cumplan la norma DECT, etc.
En presencia de interferencias imposibles de eliminar, elija除外. montaje.

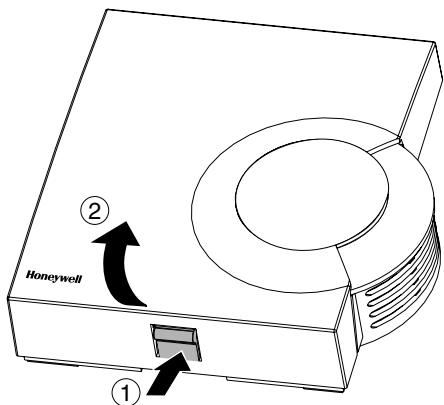

Figura 1: Quitar la tapa de la caja

• Quite la tapa de la caja del sensor de temperatura ambiente (vexe Figura 1).

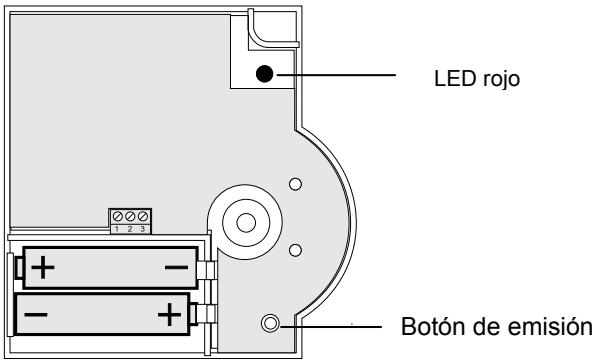

Figura 2: Polaridad de las pilas y el botón de emisión

Ponga las pilas Mignon incluidas con la polaridad correcta (vexe Sgura 2). Si en el HCw 82/HCF 82 el LED rojo parpadea, estaran sustituirse las pilas (vase "Cambio de pilas", pagina 22).

i

El regulatorremoto HCW 82couldeutilizarse también con una fuente de energia externa en lugarde la alimentacionapilas.Puedeencartrininstruccionesalrespectroenla seccion "Funcionamento con fuente de energia externa", pagina 21.

Coloque el sensor de temperatura ambiente en el lugar de montaje previsto, pero no la monte todavía.
- Asigne al HCW 82/HCF 82 la zona de temperatura deseada (vexe "Sincronizacion").

2.1. Sincronización

2.1.1. Asignación al controlador de sueño radiante

Para asignar el HCW 82/HCF 82 a una zona de tempera
tura, lleve a cabo los+puntos expuestos en el capitulo "Puesta en marcha"de las instrucciones de montaje "Controlador de suejo radiante HCE 80/HCE 80R/HCC 80/
HCC 80R".

2.1.2. Asignación del Hometronic Manager HCM 200D

Para asignar el HCW 82/HCF 82 a una zona de tempera-tura, lleve a cabo los+puntos expuestos en el capitulo "Instalacion del HCW 82/HCF 82 y asignacion a una habitacion" del manual de instrucciones del Hometronic Manager HCM 200D.

2.1.3. Asignación del HCF 82 para protección contra heladas

El HCW 82/HCF 82 puede asignarse al Hometronic Manager como sensor antihielo, cuando el interruptor del aparato HS 30 se utilizes para la demanda de caldera.

Proceda como sigue para asignar el HCF 82 a sensor antihielo:

▶ Pulse el botón selector. El Hometronic Manage®, encuentra en el menu "Ajustes".
Pase al menu "Instalacion".
Pase al menu "Demanda de caldera".
Gire el botón selector hasta selecciónar "Sensor antihielo".

INSTALACIEN
DESINSTALACIEN
HORA VERANO
FUNCION SENSOR

▶ Pulse el botón selector.

El cursor parpadea jusqu a "Sensor antihielo". El Hometronic Manager está lista para recibir los datos del sensor.

Active la sincronizacion durante 4 min, pulsando el boton de emisión del sensor de temperatura ambiente (vease Figura 2, boton de emisión).

Una vez activada la sincronizacion en el display del Hometronic Manager aparece un * jinto a "Sensor antihielo". El sensor de temperatura ambiente está asignado al Hometronic Manager para la proteccion contra heladas.

En el manual de instrucciones del Hometronic Manager pueda ver la forma como seleen los datos medidos del sensor de energia ambiente en el Hometronic Manager, o como adaptar el valor de temperamental para la proteccion contra heladas.

2.1.4. Sincronizacion fallida

Si está fallida la sincronizacion:

Mejore la transmisión (véase abajo).
Repita la sincronizacion.

Mejora de la transmisión

• Asegürese al elegir el lugar de instalación que seswana a una distancia minima de 1 m a aparatos inalábricos, como auriculares o Telefonos que cumplan la norma DECT, etc.
  No instale los dispositivos a工程技术 de cajas de enchufe ni en pared metálicas, y a un minimo 30 cm de la caldera.
• Llegado casoazo el lugar de montaje del sensor de temperatura ambiente.

2.2. Montaje

Quite las pilas.
Marque los agujeros de taladros conforme al diagrama de taladrado (vexe Figura 3).

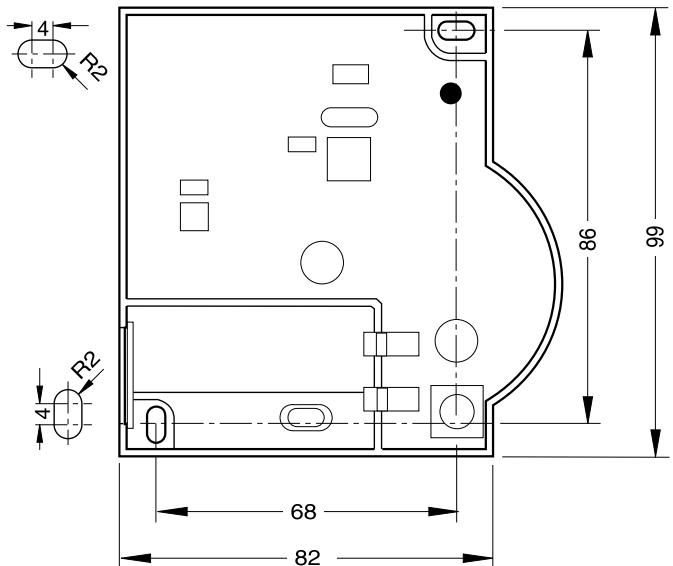

Figura 3: Diagrama de taladrado (medidas en mm)

Taladre los agujeros.
Atornille el sensor de temperatura ambiente.
Coloque de nuevo las pilas.
Ponga la tapa en la parte superior de la caja y antes en la parte inferior (vexe Figura 4).

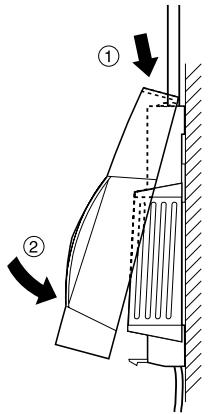

Figura 4:
Colocar la tapa de la caja

3. Particularidades de HCW 82

3.1. Funcionamento

El valor predefinido de la energia ambiente puede ajustarse fácilmente con el mando del sensor remot HCW 82.

El margen de regulación es ± 12 °C, partirando del valor predefinido de 20 °C (en posición 0).

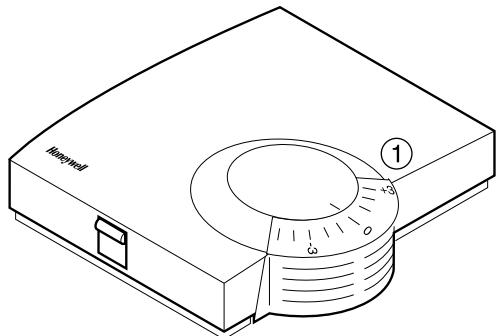

Figura 5: HCW 82

• Asigne con el mando (1) (véase Figura 5) el cambio deseo para la temperatura predefinida (graduacion de la escala en ^ C ).

3.2. Limitación del rango de ajuste de T^a

Con el mando puede limitar el rango de ajuste.

Quite la tapa de la caja (vease Figura 1, paging 19).

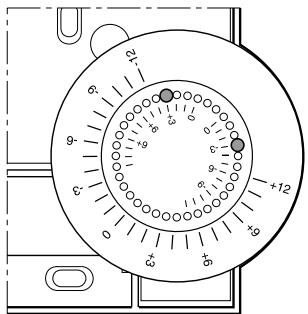

Figura 6: Limitación del rango de ajuste

• Desplace los dos��eños pasadores en los agujeros del mando, para limitar el rango de ajuste (vase Figura 6). Tome el interior de la escala como punto de orientación: En la Figura 6, los pasadores están colocados deforma que la ruedecilla permita ajustarse ± 3^ en torno al punto cero.
  Gire el mando en el sentido de las agujas del reloj, hasta el tope.
• Verifique si el mando se oculta en la posicion做不到 en la Figura 5.
  Gire el mando 180^ , hasta que está en la posicion做不到.
  Gire el mondo en posicion 0.
  Ponga la tapa en la parte superior de la caja y apriete en la parte inferior (vexe Figura 4).

3.3. Funcióncimiento con fuente de energia externa

El regulatorremoto HCW 82,adelmas del configuraciona por pilas,puede configurar conuna fuente de energia externa.

ADVERTENCIA

Malfunción del dispositivo!

Empleo de un equipo de alimentacion de red inadequado.

Utilice un equipo de alimentacion de red con 3VCC± 10% ,min.25mA.
- Mantenga el equipo de alimentación de red aislado de la corriente durante la conexión.
Observe el diagrama de connexion做不到 alundo dellos bornes de cable.

Tenga preparado un equipo de alimentacion de red con 3VCC± 10% ,min.25mA.
Aisle el equipo de alimentacion de red de la corrente.
- Quite la tapa de la caja del HCW 82 (vexe Figura 1,頁a 19).
Quite las pilas.

Deposite las pilas en los lugares adequados de acuerdo con las normativas legales al respecto, y no jusqu'àn la basura domestica.

Destornille el regulator remoto HCW 82.

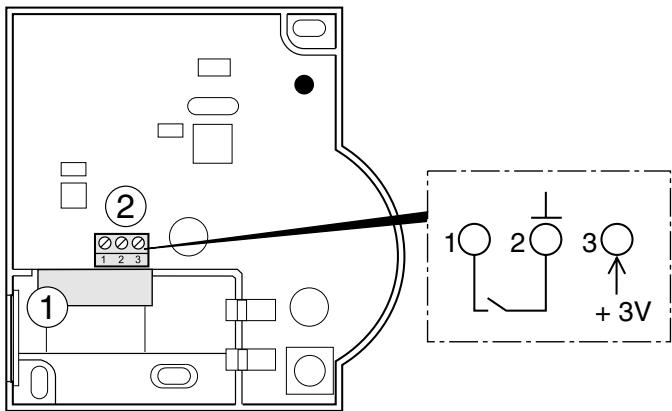

Figura 7: Conexión de la fuente de energia externa (sólo HCW 82)

i

La longitud del cable maxima admitsa entre el
equipo de alimentacion de red y el dispositivo es
100 m. Utilice en lo possible cables del tipo
JE-Y (ST)Y 2x2x0,8 mm o
JE-LIICY 2x2x0,5 mm2.

Introduzca el cable del equipo de alimentacion de redancia el interior, a trovés del agujero de la caja (1) (vease Figura 7).
Conecte el cable de salute al borne (2) (vexe Figura 7).

• Conexión 2: masa

• Conexión 3: tension

Atomille de nuevo el regulatorremoto HCW 82.
Ponga la tapa en la parte superior de la caja y apriete en la parte inferior (vexe Figura 4).

3.4. Instalación del contacto de planta

• Conecte un sensor con contacto libre de potencial al HCW 82 (instalación en la conexión 1 y conexión 2, xvase Figura 7 (2), págin 21).
• Asigne el HCW 82 al Hometronic Manager HCM 200D como sensor (véase instrucción HCM 200D "Asignar una habitación a un sensor").

Si se utilizes variedos contactos libres de tension,
estos deben conectarse en serie.

4. Cambio de pilas

Cambie las pilas cuando el LED del sensor de temperatura ambiente parpadea y el dispositivo no está en el modo de test.

Quite la tapa de la caja del HCW 82/HCF 82 (vexe Figura 1).
Retire las pilas.

Deposite las pilas en los lugares adequados de acuerdo con las normativas legales al respecto, y no junto con la basura domestica.

Sustituya siempre las dos pilas. Utilice unicamente pilas Mignon de 1,5 V del tipo LR06, AA.

Ponga las pilas con la polaridad correcta en el compartmentimiento para pilas (vexe Figura 2).
Ponga la taps en la parte superior de la caja y apriete en la parte inferior (vexe Figura 4).

5. Comprobación de la radiotransmisión

El HCW 82/HCF 82 puede enviar al receptor asignado (p.ej. a un termostato de pisos) una seals de prueba para comprobar la intensidad de la seals.

• Mantenga el botón Sincronización pulsado durante 30 sg, hasta que el LED se apague.

El dispositivo está ahora en el modo de test y envía cada 5 sg una señal de prueba.

El LED se enciende brevemente con cadabral de prueba.
- Verifique la radiotransmisión al receptor. Vea en la responsa instrucciones la forma como se reciben y evaluan lasseyales de test.

El modo de testtera automatamente
despues de 5 Minutes. Este peut también finalizarse quitando las pilas, desconectando el enlace de red o pulsando el boton Sincronizacion.

6. Ayuda en caso de problemas

Problema	Causa	Soluciones
Sincronizacion fallida	Pilas mal puestos	▶ Ponga correctamente las pilas.
	Radioenlace interruptido	▶ Elimine las fuentes perturbadoras (metal, aparatos de radio). ▶ Corrijea el lugar de montaje. ▶ Repita el proceso de sincronizacion.
Ningún dato medido en el Hometronic Manager	Pilas mal puestos	▶ Ponga correctamente las pilas.
	Radioenlace interruptido	▶ Elimine las fuentes perturbadoras (metal, aparatos de radio). ▶ Repita el proceso de sincronizacion.
	Módulo no o mal asignado	▶ Repita el proceso de sincronizacion. ▶ Compruebe la asignacion, dato el caso repetir.
Contacto de ventsana no se Tiene en cuenta	Contacto de ventsana no asignado	▶ Repita la sincronizacion para el contacto de ventsana.

7. Characteristicas先进技术

Pilas	1,5 V Mignon, tipo LR06, AA
Equipo de alimentación de red	3 VDC ± 10%, min. 25 mA
Cable para equipo de alimentación de red/contacto de ventsa	Ø 2x0,8 mm; 2x0,5 mm² Longitudín x. 100 m
Frecuencia	868,3 MHz (emisor)

8. Directiva WEEE 2002/96/CE Ley de Electrotecnia y Electrónica

Al final de la vidautil del productodeposite el embalaje y el producto en uncentro de reciclaje apropiado.
No tiré el producto a la basura domestica.
No queme el producto.
