MODE D'EMPLOI HCW 82 HONEYWELL

Combiné d'ambiance HCW 82/ Sonde de température ambiante HCF 82 Installation et Utilisation

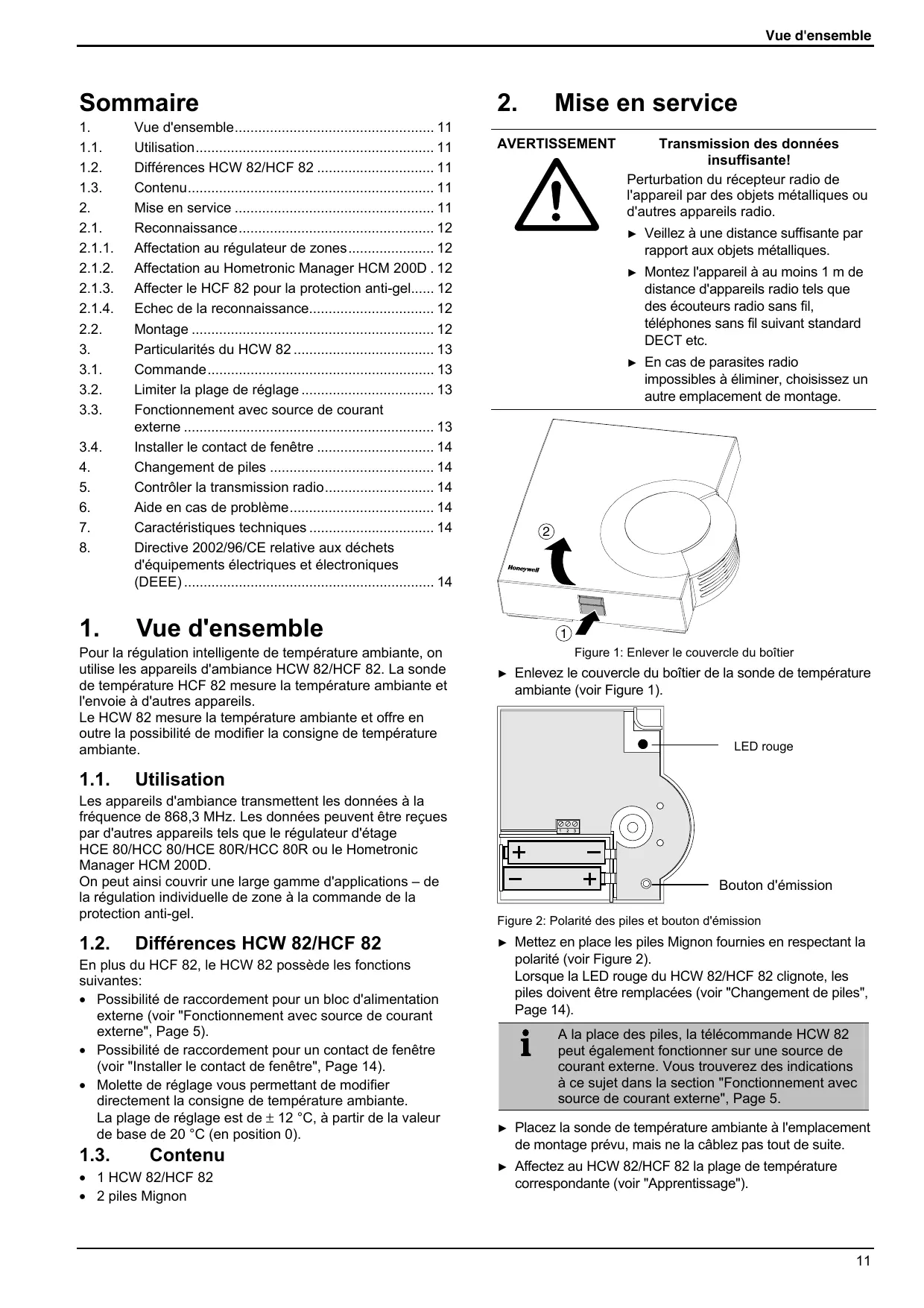

1. 1.1. 1.2. 1.3. 2. 2.1. 2.1.1. 2.1.2. 2.1.3. 2.1.4. 2.2. 3. 3.1. 3.2. 3.3. 3.4. 4. 5. 6. 7. 8.

1. 1.1. 1.2. 1.3. 2. 2.1. 2.1.1. 2.1.2. 2.1.3. 2.1.4. 2.2. 3. 3.1. 3.2. 3.3. 3.4. 4. 5. 6. 7. 8.

Utilisation 11 Différences HCW 82/HCF 82 11 Contenu 11 Mise en service 11 Reconnaissance 12 Affectation au régulateur de zones 12 Affectation au Hometronic Manager HCM 200D . 12 Affecter le HCF 82 pour la protection anti-gel 12 Echec de la reconnaissance 12 Montage 12 Particularités du HCW 82 13 Commande 13 Limiter la plage de réglage 13 Fonctionnement avec source de courant externe 13 Installer le contact de fenêtre 14 Changement de piles 14 Contrôler la transmission radio 14 Aide en cas de problème 14 Caractéristiques techniques 14 Directive 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE) 14

Différences HCW 82/HCF 82

En plus du HCF 82, le HCW 82 possède les fonctions suivantes:

• Possibilité de raccordement pour un bloc d'alimentation externe (voir "Fonctionnement avec source de courant externe", Page 5). • Possibilité de raccordement pour un contact de fenêtre (voir "Installer le contact de fenêtre", Page 14). • Molette de réglage vous permettant de modifier directement la consigne de température ambiante. La plage de réglage est de ± 12 °C, à partir de la valeur de base de 20 °C (en position 0).

Transmission des données insuffisante!

Perturbation du récepteur radio de l'appareil par des objets métalliques ou d'autres appareils radio. ►

Veillez à une distance suffisante par rapport aux objets métalliques.

Montez l'appareil à au moins 1 m de distance d'appareils radio tels que des écouteurs radio sans fil, téléphones sans fil suivant standard

En cas de parasites radio impossibles à éliminer, choisissez un autre emplacement de montage.

Figure 1: Enlever le couvercle du boîtier ►

Enlevez le couvercle du boîtier de la sonde de température ambiante (voir Figure 1).

Les appareils d'ambiance transmettent les données à la fréquence de 868,3 MHz. Les données peuvent être reçues par d'autres appareils tels que le régulateur d'étage

HCE 80/HCC 80/HCE 80R/HCC 80R ou le Hometronic Manager HCM 200D. On peut ainsi couvrir une large gamme d'applications – de la régulation individuelle de zone à la commande de la protection anti-gel.

AVERTISSEMENT Vue d'ensemble

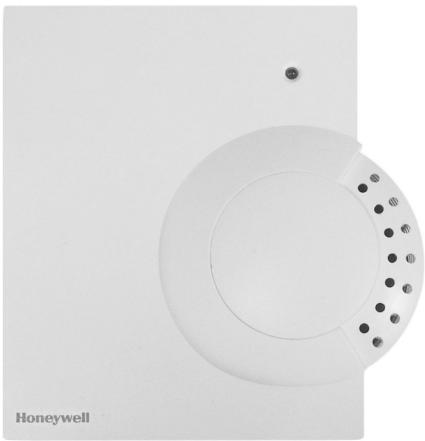

Pour la régulation intelligente de température ambiante, on utilise les appareils d'ambiance HCW 82/HCF 82. La sonde de température HCF 82 mesure la température ambiante et l'envoie à d'autres appareils.

Le HCW 82 mesure la température ambiante et offre en outre la possibilité de modifier la consigne de température ambiante.

Figure 2: Polarité des piles et bouton d'émission ►

Mettez en place les piles Mignon fournies en respectant la polarité (voir Figure 2).

Lorsque la LED rouge du HCW 82/HCF 82 clignote, les piles doivent être remplacées (voir "Changement de piles", Page 14).

A la place des piles, la télécommande HCW 82 peut également fonctionner sur une source de courant externe. Vous trouverez des indications

à ce sujet dans la section "Fonctionnement avec source de courant externe", Page 5. ►

Placez la sonde de température ambiante à l'emplacement de montage prévu, mais ne la câblez pas tout de suite.

Affectez au HCW 82/HCF 82 la plage de température correspondante (voir "Apprentissage").

Affectation au régulateur de zones

Pour affecter le HCW 82/HCF 82 à une plage de température, suivez les instructions du chapitre "Mise en service" des instructions de montage "Régulateur de zones

HCE 80/HCE 80R/HCC 80/HCC 80R".

Affecter le HCF 82 pour la protection anti-gel

Le HCW 82/HCF 82 peut uniquement être affecté au Hometronic Manager comme sonde de protection anti- gel si l'interrupteur d'appareil HS 30 est utilisé pour la demande de la chaudière.

Echec de la reconnaissance

Si la reconnaissance a échoué:

Améliorez la transmission (voir ci-dessous).

Répétez la reconnaissance.

Lors du choix de l'emplacement de chaque appareil, veillez

à garde une distance d'au moins 1 m par rapport aux appareils radio tels que les écouteurs radio sans fil, téléphones sans fil suivant standard DECT etc.

N'installez pas les appareils sur des prises murales métalliques et installez-les au moins à 30 cm d'un appareil générant de la chaleur.

Modifiez le cas échéant le lieu de montage de la sonde de température ambiante.

Affectation au Hometronic Manager

HCM 200D Pour affecter le HCW 82/HCF 82 à une plage de température, suivez les instructions du chapitre "Installer le

HCW 82/HCF 82 et l'affecter à une zone" du mode d'emploi du Hometronic Manager HCM 200D.

Marquez les trous de perçage suivant le schéma de montage (voir Figure 3).

Pour affecter le HCF 82 comme sonde de protection antigel, procédez comme suit:

Appuyez sur le bouton

"Pousser / Tourner". Le Hometronic Manager affiche le menu "Réglages".

Allez dans le menu "Installation".

Allez dans le menu "Demande chaudière".

Tournez le bouton "Pousser /

Tourner" jusqu'à ce que "Sonde antigel" soit affichée.

Appuyez sur le bouton "Pousser / Tourner".

Le curseur clignote à côté de "Sonde antigel". Le Hometronic Manager est prêt pour la réception des données de la sonde.

Activez la reconnaissance dans les 4 min en appuyant sur le bouton d'émission de la sonde de température ambiante

(voir Figure 2, bouton d'émission). Après la reconnaissance réussi, un * apparaît à l'écran du Hometronic Manager à côté de "Sonde antigel". La sonde de température ambiante est affectée au Hometronic Manager pour la protection anti-gel.

Figure 3: Schéma de montage (indications en mm)

Vissez au mur la sonde de température ambiante.

Installez les piles.

Replacez le couvercle du boîter par le haut puis verrouillez le par le bas (voir Figure 4).

Vous trouverez dans le mode d'emploi du

Hometronic Manager comment lire les mesures de la sonde de température ambiante sur le Hometronic Manager ou adapter la valeur de seuil pour la protection anti-gel. Figure 4: Replacez le couvercle du boîtier

Particularités du HCW 82

Particularités du HCW 82

A la place des piles, la télécommande HCW 82 est

également prévue pour le fonctionnement sur une source de courant externe.

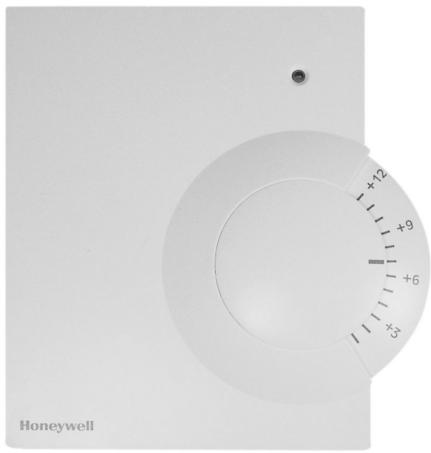

La molette de réglage du combiné d'ambiance HCW 82 permet de régler simplement la consigne de température ambiante.

La plage de réglage est de ± 12 °C, à partir de la valeur de base de 20 °C (en position 0).

Sélectionnez avec la molette de réglage (1) (voir Figure 5) le décalage de la température désirée (indications de l'échelle graduée en °C).

Fonctionnement avec source de courant externe

Le cas échéant, replacez la molette de réglage tournée de

180° afin qu'elle ait la position indiquée.

Tournez la molette de réglage en position 0.

Replacez le couvercle du boîter par le haut puis verrouillez le par le bas (voir Figure 4).

Tenez compte du schéma de raccordement indiqué à côté des bornes de câble.

Enlevez le couvercle du boîtier du HCW 82 (voir Figure 1,

Mettre à la poubelle, les piles conformément aux stipulations légales et pas avec les ordures domestiques.

Dévissez la télécommande HCW 82.

Déplacez les deux petites goupilles pour limiter la plage de réglage (voir Figure 6). Pour cela, aidez-vous de l'échelle intérieure: à la Figure 6, les goupilles sont réglées de façon

à ce que la molette de réglage ne puisse être réglée que de ± 3 °C autour du point d'origine.

Contrôlez si la molette de réglage se trouve dans la position montrée à la Figure 5.

Figure 6: Limiter la plage de réglage

Lors du raccordement, veillez à ce que le bloc d'alimentation soit hors tension.

Mettez le bloc d'alimentation hors tension.

Enlevez le couvercle du boîtier (voir Figure 1, Page 11).

Tournez la molette de réglage dans le sens des aiguilles d'une montre jusqu'à la butée.

Prenez votre bloc d'alimentation de 3 VDC ± 10 %, 25 mA.

Limiter la plage de réglage

Utilisez un bloc d'alimentation avec

3 VDC ± 10 %, min. 25 mA.

Vous pouvez limiter la plage de réglage de la molette.

Détérioration de l'appareil!

Utilisation d'un bloc d'alimentation inapproprié.

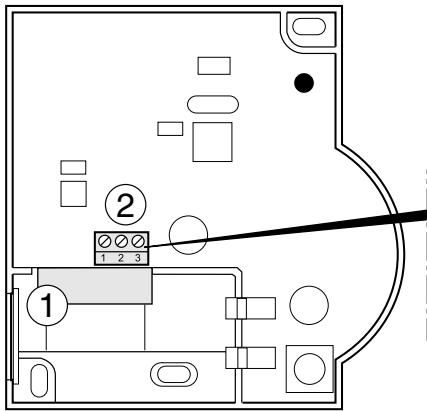

+ 3V Figure 7: Raccordement de la source de courant externe

La longueur de câble maximale admissible entre le bloc d'alimentation et l'appareil est de 100 m.

Utilisez si possible un câble de type JE-Y (ST)Y 2x2x0,8 mm ou JE-LIYCY 2x2x0,5 mm2. ►

Introduisez le câble de sortie du bloc d'alimentation à travers l'ouverture du boîtier (1) (voir Figure 7) vers l'intérieur.

Raccordez le câble de sortie à la borne (2)

(voir Figure 7). – Raccordement 2: masse – Raccordement 3: tension

Revissez la télécommande HCW 82.

Replacez le couvercle du boîter par le haut puis verrouillez le par le bas (voir Figure 4).

Installer le contact de fenêtre

Raccordez une sonde de détection avec contact libre de potentiel au HCW 82 (installation au raccordement 1 et au raccordement 2, voir Figure 7 (2), Page 13).

Affectez le HCW 82 au Hometronic Manager HCM 200D comme sonde (voir mode d'emploi HCM 200D "Affecter le régulateur à une sonde").

Liaison radio défectueuse

Changez les piles lorsque la LED rouge de la sonde de température ambiante clignote et que l'appareil ne se trouve pas en mode de test.

Enlevez le couvercle du boîtier du HCW 82/HCF 82

Mettre à la poubelle, les piles conformément aux stipulations légales.

Pas de données Piles mal de mesure au installées

Hometronic Liaison Manager radio défectueuse

Module non affecté ou mal affecté

Mettre à la poubelle, les piles conformément aux stipulations légales et pas avec les ordures domestiques.

Remplacez toujours en même temps deux piles.

Utilisez uniquement des piles 1,5-V-mignon de type LR06, AA. ►

Mettez les piles en place en respectant la polarité

Replacez le couvercle du boîter par le haut puis verrouillez le par le bas (voir Figure 3).

Contrôler la transmission radio

Le HCW 82/HCF 82 peut envoyer au récepteur affecté

(p. ex. un régulateur de zones) un signal de test pour le contrôle de l'intensité du signal. ►

Maintenez la touche de reconnaissance enfoncée pendant au moins 30 s jusqu'à ce que la LED rouge s'éteigne.

L'appareil se trouve maintenant en mode de test et émet toutes les 5 s un signal de test. La LED s'allume brièvement à chaque signal de test.

Vérifiez la transmission radio au récepteur. Vous trouverez dans le mode d'emploi respectif comment recevoir et interpréter les signaux de test.

Le mode de test se termine automatiquement après 5 minutes. On peut également mettre fin au mode de test en enlevant les piles, en coupant la liaison réseau ou en appuyant sur la touche de reconnaissance.

La reconnais- Piles mal sance a échoué installées

Si on utilise plusieurs contacts libres de potentiel, ceux-ci doivent être branchés en série.

Aide en cas de problème

Le contact fenêtre n'est pas de fenêtre pris en compte n'est pas affecté

Replacer correctement les piles.

Eliminer les sources de parasites (métal, appareil radio).

Changer le lieu de montage.

Répéter la reconnaissance.

Replacer correctement les piles.

Eliminer les sources de parasites (métal, appareil radio).

Répéter la reconnaissance.

Répéter la reconnaissance.

Contrôler l'affectation, le cas échéant répéter.

Répéter la reconnaissance pour le contact de fenêtre.

Caractéristiques techniques

3 VDC ± 10 %, min. 25 mA Câble pour bloc

∅ 2x0,8 mm; 2x0,5 mm² d'alimentation/contact Longueur max. 100 m de fenêtre Fréquence 868,3 MHz (émetteur)

Directive 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE)

Mettre à la poubelle, l'emballage et le produit dans un centre de recyclage approprié à la fin de la durée de vie du produit.

Ne jetez pas le produit avec les ordures ménagères normales.

N'incinérez pas le produit.
