MANUALE UTENTE HCW 82 HONEYWELL

Modulo ambiente HCW 82/HCF 82 Montaggio e Funzionamento

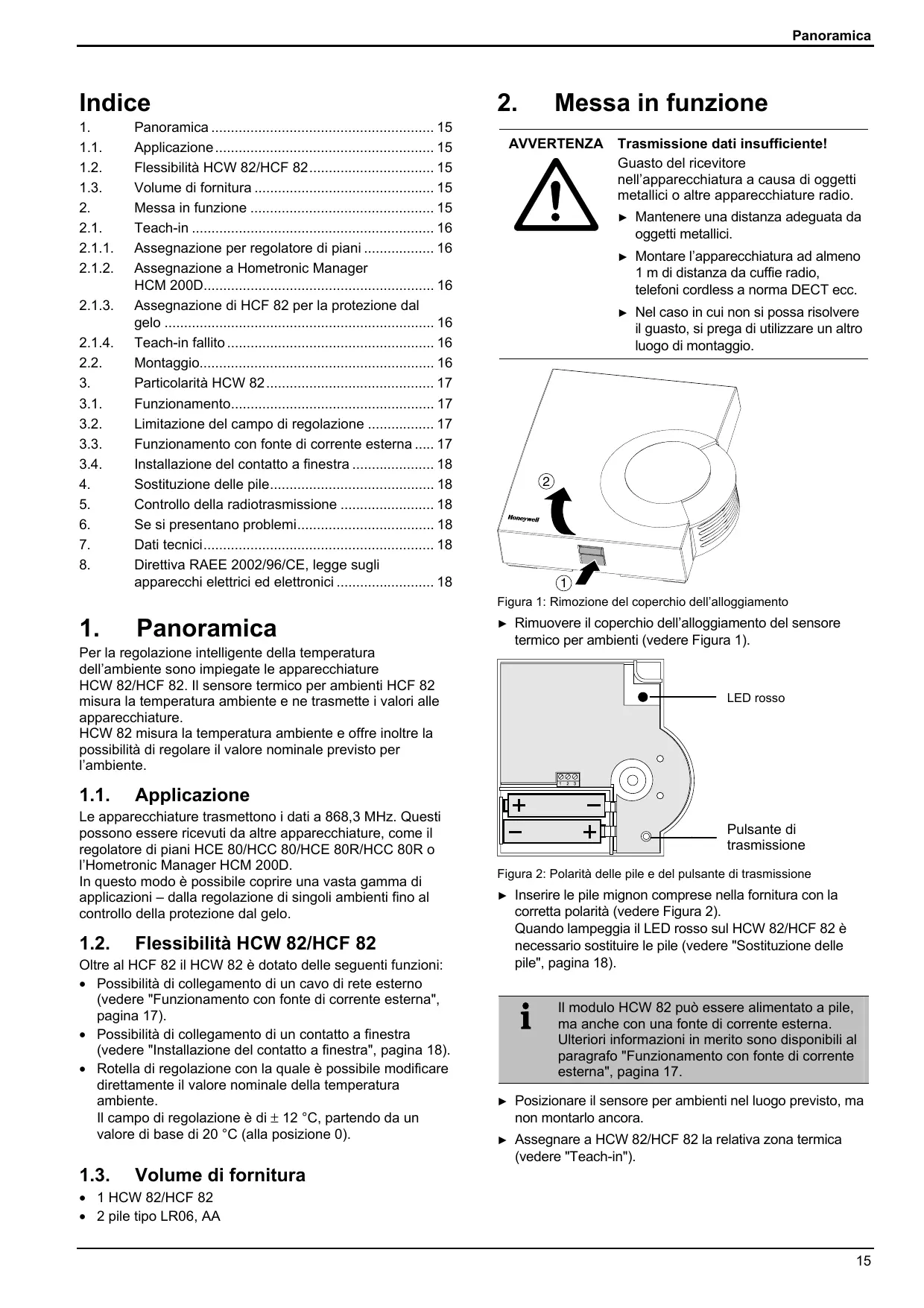

Panoramica 15 Applicazione 15 Flessibilità HCW 82/HCF 82 15 Volume di fornitura 15 Messa in funzione 15 Teach-in 16 Assegnazione per regolatore di piani 16 Assegnazione a Hometronic Manager HCM 200D 16 Assegnazione di HCF 82 per la protezione dal gelo 16 Teach-in fallito 16 Montaggio 16 Particolarità HCW 82 17 Funzionamento 17 Limitazione del campo di regolazione 17 Funzionamento con fonte di corrente esterna 17 Installazione del contatto a finestra 18 Sostituzione delle pile 18 Controllo della radiotrasmissione 18 Se si presentano problemi 18 Dati tecnici 18 Direttiva RAEE 2002/96/CE, legge sugli apparecchi elettrici ed elettronici 18

AVVERTENZA Trasmissione dati insufficiente! Guasto del ricevitore nell’apparecchiatura a causa di oggetti metallici o altre apparecchiature radio. ►

Mantenere una distanza adeguata da oggetti metallici.

Montare l’apparecchiatura ad almeno 1 m di distanza da cuffie radio, telefoni cordless a norma DECT ecc.

Nel caso in cui non si possa risolvere il guasto, si prega di utilizzare un altro luogo di montaggio.

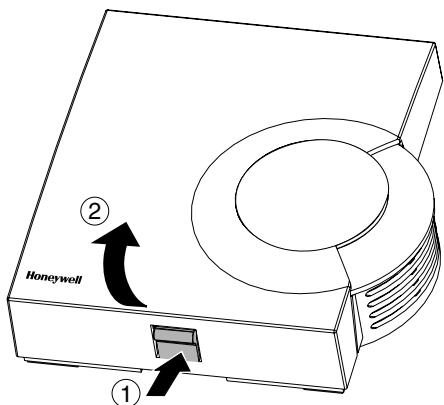

1 Figura 1: Rimozione del coperchio dell’alloggiamento

Per la regolazione intelligente della temperatura dell’ambiente sono impiegate le apparecchiature HCW 82/HCF 82. Il sensore termico per ambienti HCF 82 misura la temperatura ambiente e ne trasmette i valori alle apparecchiature. HCW 82 misura la temperatura ambiente e offre inoltre la possibilità di regolare il valore nominale previsto per l’ambiente.

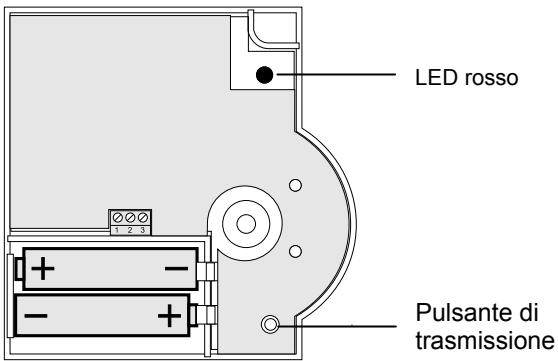

Pulsante di trasmissione Figura 2: Polarità delle pile e del pulsante di trasmissione ►

Flessibilità HCW 82/HCF 82

Oltre al HCF 82 il HCW 82 è dotato delle seguenti funzioni: • Possibilità di collegamento di un cavo di rete esterno (vedere "Funzionamento con fonte di corrente esterna", pagina 17). • Possibilità di collegamento di un contatto a finestra (vedere "Installazione del contatto a finestra", pagina 18). • Rotella di regolazione con la quale è possibile modificare direttamente il valore nominale della temperatura ambiente. Il campo di regolazione è di ± 12 °C, partendo da un valore di base di 20 °C (alla posizione 0).

Le apparecchiature trasmettono i dati a 868,3 MHz. Questi possono essere ricevuti da altre apparecchiature, come il regolatore di piani HCE 80/HCC 80/HCE 80R/HCC 80R o l’Hometronic Manager HCM 200D. In questo modo è possibile coprire una vasta gamma di applicazioni – dalla regolazione di singoli ambienti fino al controllo della protezione dal gelo.

Rimuovere il coperchio dell’alloggiamento del sensore termico per ambienti (vedere Figura 1).

Inserire le pile mignon comprese nella fornitura con la corretta polarità (vedere Figura 2). Quando lampeggia il LED rosso sul HCW 82/HCF 82 è necessario sostituire le pile (vedere "Sostituzione delle pile", pagina 18).

Il modulo HCW 82 può essere alimentato a pile, ma anche con una fonte di corrente esterna. Ulteriori informazioni in merito sono disponibili al paragrafo "Funzionamento con fonte di corrente esterna", pagina 17. ►

Posizionare il sensore per ambienti nel luogo previsto, ma non montarlo ancora.

Assegnare a HCW 82/HCF 82 la relativa zona termica (vedere "Teach-in").

Teach-in Assegnazione per regolatore di piani

Per poter assegnare al HCW 82/HCF 82 una zona termica è necessario seguire le istruzioni riportate al capitolo "Messa in funzione" delle istruzioni di montaggio del "Regolatore di piani HCE 80/HCE 80R/HCC 80/HCC 80R".

In caso di fallimento del teach-in: ►

migliorare la trasmissione (vedi in basso).

► ripetere il teach-in. Miglioramento della trasmissione ►

Il luogo di funzionamento di ogni apparecchiatura deve essere ad almeno 1 m di distanza da cuffie radio, telefoni cordless a norma DECT ecc.

Per poter assegnare ad HCW 82/HCF 82 una zona termica è necessario seguire le istruzioni riportate al capitolo "Installazione di HCW 82/HCF 82 ed assegnazione ad un ambiente" del manuale d’uso del Hometronic Manager HCM 200D.

Non installare le apparecchiature sopra a prese di collegamento metalliche a parete e ad almeno 30 cm di distanza dalla copertura del generatore di calore.

All’occorrenza modificare il luogo di montaggio del sensore termico per ambienti.

Assegnazione a Hometronic

Manager HCM 200D Assegnazione di HCF 82 per la protezione dal gelo HCW 82/HCF 82 può essere assegnato a Hometronic Manager come sensore per la protezione dal gelo solo quando si utilizza l’interruttore HS 30 per la richiesta della caldaia.

Segnare i fori di perforazione secondo il relativo schema (vedere Figura 3).

Per poter assegnare HCF 82 come sensore di protezione antigelo è necessario procedere nel modo seguente:

INSTALLAZIONE INSTALLAZIONE DISINSTALLAZIONE DISINSTALLAZIONE ORA ORALEGALE LEGALE FUNZIONE SENSORE

Premere il pulsante di immissione. Hometronic Manager si trova nel menu "Impostazioni".

Entrare nel menu "Installazione".

Entrare nel menu "Richiesta caldaia".

Ruotare il pulsante di immissione fino a quando non si contrassegna la voce "Sensore antigelo".

Premere il pulsante di immissione. Il cursore lampeggia accanto alla voce "Sensore antigelo". Hometronic Manager è pronto per ricevere i dati del sensore.

MODULO ANTIGELO MODULO ANTIGELO SENSORE SENSOREANTIGELO ANTIGELO Attivare entro 4 min. il teach-in premendo sul sensore termico per ambienti il pulsante di trasmissione (vedere Figura 2, Pulsante di trasmissione). Dopo aver eseguito con successo il teach-in sul display del Hometronic Manager viene visualizzato un * accanto alla voce "Sensore antigelo". Il sensore termico per ambienti è assegnato a Hometronic Manager per la protezione antigelo.

Per ulteriori informazioni su come leggere i dati di misurazione del sensore termico per ambienti su Hometronic Manager o come adattare il valore di soglia per la protezione antigelo si prega di consultare il manuale d’uso di Hometronic Manager.

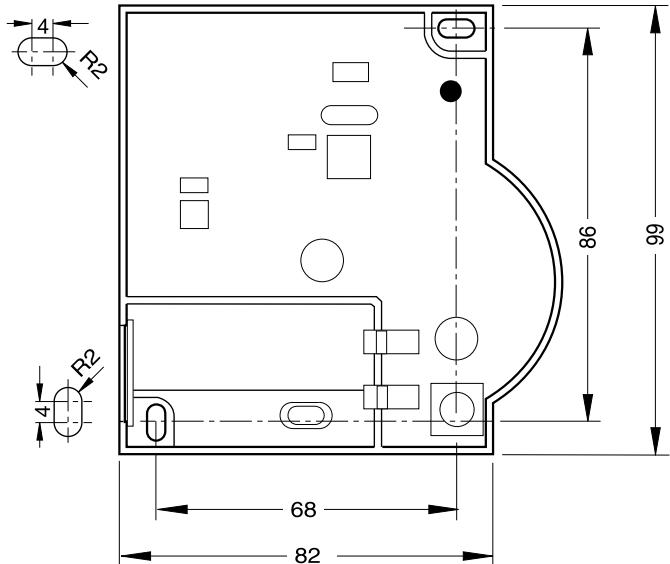

Figura 3: Schema di perforazione (indicazioni in mm) ►

Avvitare il sensore per ambienti.

Inserire nuovamente le pile.

Posizionare il coperchio dell’alloggiamento in alto ed agganciarlo in basso (vedere Figura 4).

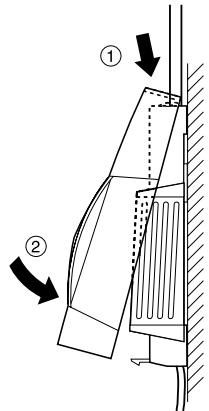

Figura 4: Posizionamento dell’alloggiamento del coperchio

Particolarità HCW 82

Particolarità HCW 82 Funzionamento

La temperatura nominale dell’ambiente può essere impostata facilmente con il modulo HCW 82 attraverso una rotella di regolazione. Il campo di regolazione è di ± 12 °C, partendo da un valore di base di 20 °C (alla posizione 0).

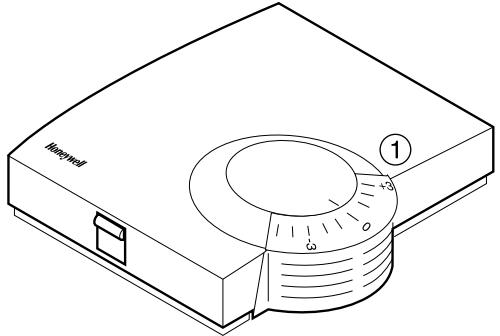

Selezionare sulla rotella (1) (vedere Figura 5) la modifica desiderata per la temperatura preimpostata (indicazioni sulla scala in °C).

Funzionamento con fonte di corrente esterna

Il modulo HCW 82 oltre a poter essere alimentato a batteria è predisposto anche per il funzionamento alimentato da una fonte di corrente esterna.

AVVERTENZA Danneggiamento dell’apparecchio! Impiego di un alimentatore inadatto. ►

Utilizzare un alimentatore da 3 VDC ±10 %, min. 25 mA.

Per il collegamento tenere staccato dalla rete elettrica l’alimentatore.

Rispettare lo schema di collegamento riportato accanto ai morsetti.

Tenere pronto un alimentatore da 3 VDC ± 10 %, min. 25 mA.

Scollegare dalla rete elettrica l’alimentatore.

Rimuovere il coperchio dell’alloggiamento di HCW 82 (vedere Figura 1, pagina 15).

Rimuovere le pile. Smaltire le batterie secondo quanto previsto dalle disposizioni legislative vigenti e non con i rifiuti domestici usuali.

Limitazione del campo di regolazione

Il campo di regolazione utilizzabile sulla rotella di regolazione può essere limitato. ►

Rimuovere il coperchio dell’alloggiamento (vedere Figura 1, pagina 15).

Svitare il modulo HCW 82.

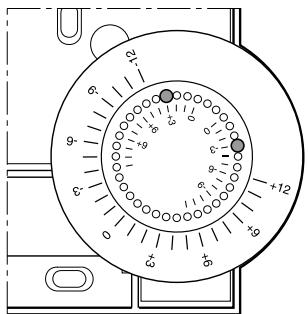

+ 3V Figura 6: Limitazione del campo di regolazione ►

Spostare le due piccole spine nei fori della rotella di regolazione per limitare il campo di regolazione (vedere Figura 6,). Orientarsi per tale operazione con la scala interna: Nella Figura 6, le spine sono impostate in modo tale che la rotella di regolazione si possa spostare solo di ±3 °C dal punto zero.

Ruotare la rotella di regolazione in senso orario fino alla battuta di arresto.

Accertarsi che la rotella di regolazione si trovi nella posizione indicata nella Figura 5.

All’occorrenza regolare la rotella al contrario di 180° fino al raggiungimento delle posizione indicata.

Ruotare la rotella di regolazione alla posizione 0.

Posizionare il coperchio dell’alloggiamento in alto ed agganciarlo in basso (vedere Figura 4).

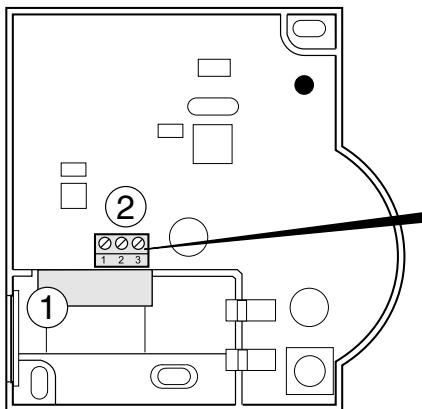

Figura 7: Collegamento della sorgente di corrente esterna (solo HCW 82)

La lunghezza massima del cavo dell’alimentatore verso l’apparecchio è di 100 m. Se possibile utilizzare un cavo del tipo JE-Y (ST)Y 2x2x0,8 mm o JE-LIYCY 2x2x0,5 mm2. ►

Far passare il cavo di uscita dell’alimentatore attraverso l’apertura dell’alloggiamento (1) (vedere Figura 7) verso l’interno.

Collegare il cavo di uscita al morsetto (2) (vedere Figura 7). – Collegamento 2: massa – Collegamento 3: tensione

Fissare nuovamente il modulo HCW 82.

Posizionare il coperchio dell’alloggiamento in alto ed agganciarlo in basso (vedere Figura 4).

Sostituzione delle pile

Installazione del contatto a finestra

Collegare un sensore a scelta privo di contatto a HCW 82 (installazione al collegamento 1 e collegamento 2, vedere Figura 7 (2), pagina 17).

Assegnare HCW 82 al Hometronic Manager HCM 200D come sensore (vedere istruzioni HCM 200D "Assegnazione di un ambiente ad un sensore").

Se si presentano problemi

Problema Teach-in fallito

Nel caso in cui si utilizzino più contatti privi di tensione è necessario collegarli in serie.

Sostituzione delle pile

Sostituire le pile quando lampeggia il LED rosso del sensore per la temperatura ambiente e l’apparecchio non si trovi in modalità test. ►

Rimuovere il coperchio dell’alloggiamento del HCW 82/HCF 82 (vedere Figura 1).

Nessun dato di misurazione su Hometronic Manager

Smaltire le batterie secondo quanto previsto dalle disposizioni legislative vigenti e non con i rifiuti domestici usuali.

Sostituire sempre entrambe le pile. Usare solo pile Mignon da 1,5 V del tipo LR06, AA. ►

Inserire le pile con la giusta polarità nel vano batterie (vedere Figura 2).

Posizionare il coperchio dell’alloggiamento in alto ed agganciarlo in basso (vedere Figura 4).

Controllo della radiotrasmissione

HCW 82/HCF 82 può inviare ai ricevitori assegnati (ad es. un regolatore di piani) un segnale test per il controllo dell’intensità del segnale. ►

Tenere premuto il segnale di teach-in per almeno 30 s fino a quando si spegne il LED rosso. A questo punto l’apparecchio si trova in modalità test ed invia ogni 5 sec un segnale test. Il LED si accende brevemente ad ogni segnale test. Controllare la radiotrasmissione sul ricevitore. Consultare le relative istruzioni d’uso per informazioni su come ricevere e valutare i segnali test.

La modalità test viene terminata automaticamente dopo 5 minuti. La modalità test può essere terminata anche estraendo le pile, staccando il collegamento di rete o premendo il tasto di teach-in.

Il contatto a finestra non viene rispettato

Causa Pile inserite in modo errato Radiotrasmission e disturbata

Modulo non assegnato o assegnato in modo errato Contatto a finestra non assegnato

Inserire correttamente le pile.

Eliminare le fonti di disturbo (metallo, apparecchiature radio).

Correggere il luogo di montaggio.

Ripetere il teach-in.

Inserire correttamente le pile.

Controllare e/o ripetere l’assegnazione.

Ripetere il teach-in per il contatto a finestra.

3 VDC ± 10 %, min. 25 mA Cavo per ∅ 2x0,8 mm; 2x0,5 mm² alimentatore/contatto Lunghezza max. 100 m a finestra Frequenza 868,3 MHz (trasmettitore)

Direttiva RAEE 2002/96/CE, legge sugli apparecchi elettrici ed elettronici ►

Al termine della durata utile, smaltire l'imballaggio ed il prodotto consegnandoli ad un centro di riciclaggio.

Non smaltire il prodotto insieme ai normali rifiuti domestici.

Non bruciare il prodotto.
