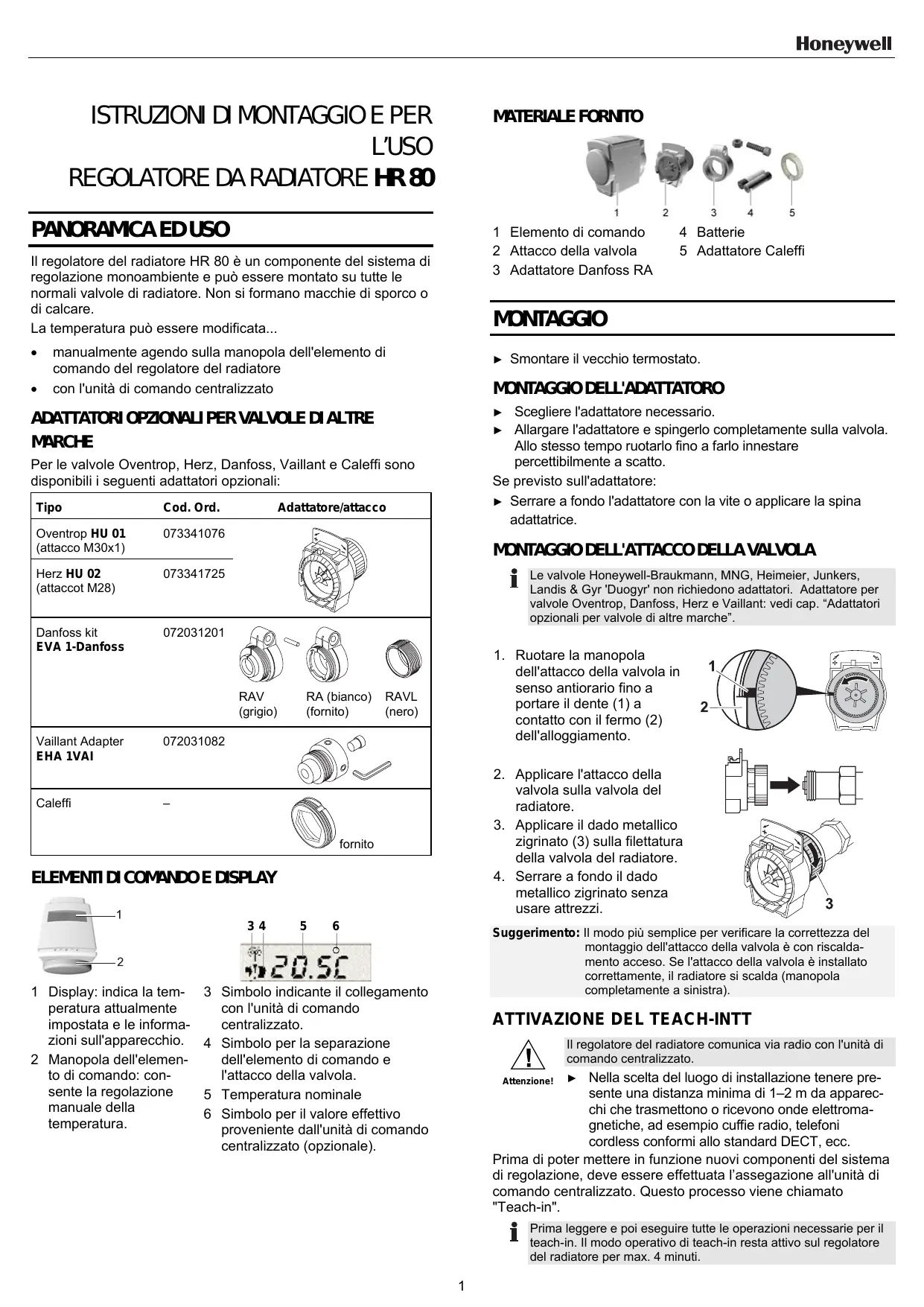

MANUALE UTENTE HR80 HONEYWELL

MATERIALE FORNITO PANORAMICA ED USO

1 Elemento di comando 2 Attacco della valvola

3 Adattatore Danfoss RA Il regolatore del radiatore HR 80 è un componente del sistema di regolazione monoambiente e può essere montato su tutte le normali valvole di radiatore. Non si formano macchie di sporco o di calcare. La temperatura può essere modificata... • •

manualmente agendo sulla manopola dell'elemento di comando del regolatore del radiatore con l'unità di comando centralizzato

Scegliere l'adattatore necessario. Allargare l'adattatore e spingerlo completamente sulla valvola. Allo stesso tempo ruotarlo fino a farlo innestare percettibilmente a scatto. Se previsto sull'adattatore: ► Serrare a fondo l'adattatore con la vite o applicare la spina adattatrice. ► ►

Per le valvole Oventrop, Herz, Danfoss, Vaillant e Caleffi sono disponibili i seguenti adattatori opzionali: Cod. Ord.

Oventrop HU 01 (attacco M30x1)

MONTAGGIO DELL'ATTACCO DELLA VALVOLA Le valvole Honeywell-Braukmann, MNG, Heimeier, Junkers, Landis & Gyr 'Duogyr' non richiedono adattatori. Adattatore per valvole Oventrop, Danfoss, Herz e Vaillant: vedi cap. “Adattatori opzionali per valvole di altre marche”.

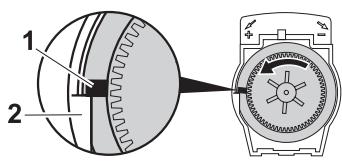

1. Ruotare la manopola dell'attacco della valvola in senso antiorario fino a portare il dente (1) a contatto con il fermo (2) dell'alloggiamento.

2. Applicare l'attacco della valvola sulla valvola del radiatore. 3. Applicare il dado metallico zigrinato (3) sulla filettatura della valvola del radiatore. 4. Serrare a fondo il dado metallico zigrinato senza usare attrezzi.

ELEMENTI DI COMANDO E DISPLAY 34

1 Display: indica la temperatura attualmente impostata e le informazioni sull'apparecchio. 2 Manopola dell'elemento di comando: consente la regolazione manuale della temperatura.

Smontare il vecchio termostato.

MONTAGGIO DELL'ADATTATORO ADATTATORI OPZIONALI PER VALVOLE DI ALTRE MARCHE Tipo

4 Batterie 5 Adattatore Caleffi

Suggerimento: Il modo più semplice per verificare la correttezza del montaggio dell'attacco della valvola è con riscaldamento acceso. Se l'attacco della valvola è installato correttamente, il radiatore si scalda (manopola completamente a sinistra).

3 Simbolo indicante il collegamento con l'unità di comando centralizzato. 4 Simbolo per la separazione dell'elemento di comando e l'attacco della valvola. 5 Temperatura nominale 6 Simbolo per il valore effettivo proveniente dall'unità di comando centralizzato (opzionale).

ATTIVAZIONE DEL TEACH-INTT Il regolatore del radiatore comunica via radio con l'unità di comando centralizzato.

Nella scelta del luogo di installazione tenere presente una distanza minima di 1–2 m da apparecchi che trasmettono o ricevono onde elettromagnetiche, ad esempio cuffie radio, telefoni cordless conformi allo standard DECT, ecc. Prima di poter mettere in funzione nuovi componenti del sistema di regolazione, deve essere effettuata l’assegazione all'unità di comando centralizzato. Questo processo viene chiamato "Teach-in". Attenzione!

Prima leggere e poi eseguire tutte le operazioni necessarie per il teach-in. Il modo operativo di teach-in resta attivo sul regolatore del radiatore per max. 4 minuti.

Portare l'elemento di comando nelle immediate vicinanze del relativo attacco della valvola.

FUNZIONAMENTO Ogni modifica locale della temperatura nominale resta attiva finché non viene soprascritta automaticamente da un programma temporale.

La temperatura viene regolata ed impostata sull'unità di comando centralizzato. Per ulteriori dettagli consultare le istruzioni per l’uso dell'unità di comando centralizzato.

MODIFICA DELLA TEMPERATURA SULLA MANOPOLA Premere e tenere premuto il tasto di teach-in (1) per un secondo. Rilasciando inizia a lampeggiare il simbolo ed il numero di versione del software viene visualizzato per 30 secondo. Se in un locale si devono controllare simultaneamente più regolatori per radiatore: ► Premere in successione i tasti di teach-in di tutti i regolatori. ► Attivare il teach-in sull'unità di comando centralizzato (vedi le istruzioni per l’uso dell'unità di comando centralizzato). Durante il teach-in, il display del regolatore del radiatore visualizza costantemente il simbolo . Compare la scritta: ►

Il campo della temperatura (intervallo standard 5-30 °C) può essere limitato sull'unità di comando centralizzato.

Per aprire o chiudere completamente la valvola del radiatore: ► Ruotare la manopola finché il display visualizza "OFF" (chiuso) o "ON" (aperto). (Se i limiti della temperatura sono impostati, "ON"/"OFF" non viene visualizzato.)

MONTAGGIO/SOSTITUZIONE DELLE BATTERIE Quando sul display compare Batt, è necessario sostituire le batterie.

Il regolatore del radiatore riceve dati dall'unità di comando centralizzato. Questo processo può durare anche 4 minuti. Teach-in fallito Il teach-in è fallito se il simbolo provvedimenti: ►

Se le batterie sono quasi esaurite, il regolatore del radiatore apre completamente la valvola del radiatore.

scompare. Adottare i seguenti

Se al termine del teach-in si sostituiscono le batterie, sul display compare .

Allontanare gli apparecchi di disturbo/schermatura, ad esempio cuffie radio, telefoni cordless, altoparlanti, apparecchio per aprire il portone del garage, ecc. Ripetere il teach-in.

Il regolatore del radiatore attende dati dell'unità di comando centralizzate (vedi cap. "Attivazione del teach-in"). 1.

Se nel modo operativo normale scompare il simbolo , non è necessario ripetere il teach-in. Probabilmente le batterie dell'unità di comando centralizzato sono scariche. Dopo la sostituzione delle batterie, l'HR 80 viene risincronizzato automaticamente.

La temperatura sul regolatore del radiatore viene impostata automaticamente su 20 °C.

Ruotare la manopola dell'elemento di comando finché il display non visualizza la temperatura richiesta (compresa tra 5 e 30 °C).

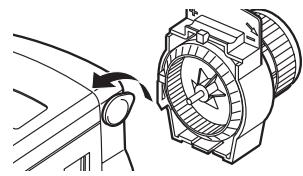

Ruotare la leva di tenuta dell'elemento di comando portando la punta verso l'alto. Il bloccaggio per l'attacco della valvola si apre. Applicare l'elemento di comando sull'attacco della valvola.

Aprire il vano delle batterie. Togliere le batterie scariche eventualmente presenti all'interno. Inserire le batterie nuove nel loro vano. Attenzione alla polarità corretta. Chiudere il vano delle batterie. Non smaltire le batterie scariche insieme ai rifiuti domestici; riconsegnarle al centro di vendita conformemente alle norme in materia. Sostituire sempre entrambe le batterie. Usare solo batterie Alkaline da 1,5 V del tipo LR06.

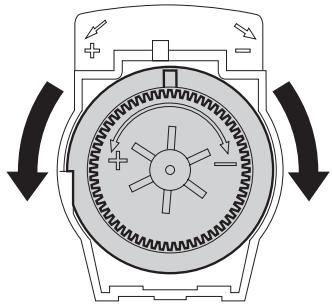

REGOLAZIONE DI EMERGENZA CON BATTERIE SCARICHE 1. Separare l'elemento di comando dall'attacco della valvola. 2. Aprire o chiudere la valvola del radiatore agendo sulla manipola dell'attacco della valvola rispettivamente nel verso del segno "+" o nel verso del segno "-".

Ruotare la leva di tenuta con la punta in posizione orizzontale.

MODI OPERATIVI DEF (IMPOSTAZIONE PREDEFINITA) E FULL L'elemento di comando e l'attacco della valvola sono ora collegati definitivamente. Dal display dell'HR 80 scompare il simbolo . Il regolatore del radiatore è ora pronto per entrare in funzione.

Per commutare da un modo operativo all'altro, premere il tasto di teach-in (vedi cap. "Attivazione del teach-in") finché il modo operativo desiderato non compare sul display.

Per separare l'elemento di commando dall'attacco della valvola procedure in senso contrario.

Modo operativo Def (impostazione predefinita) L'HR 80 opera con la corsa ottimale della valvola necessaria per la regolazione della temperatura ambiente. 2

Continuare a ruotare la manopola di due altri giri completi (720°). Il display visualizza TesT. Il modo di manutenzione è attivato. Il regolatore del radiatore invia un messaggio di test ad un'eventuale unità ricevitrice (ad esempio HC60ng). ► Premere il tasto di teach-in. Il regolatore del radiatore è pronto alla ricezione di un messaggio di test dall'unità di comando centralizzato. Le prime due cifre del display indicano il numero di messaggi di test ricevuti e l'ultima cifra a destra l'intensità di campo (1=intensità sufficiente, 5=intensità ottima) Per disattivare il modo di manutenzione: ► Premere e tenere premuto il tasto di teach-in per 5 s o attendere 5 minuti, o togliere e ricollocare le batterie. Il modo di manutenzione è disattivato.

Modo operativo Full Per utilizzare l'intera corsa della valvola o se la valvola non chiude completamente, l'HR 80 deve essere impostato sul modo operativo full.

Nel modo operativo full la durata delle pile diminuisce.

RIPRISTINO DELL'HR 80 SULLE IMPOSTAZIONI PREDEFINITE ►

Separare l'elemento di comando dall'attacco della valvola, vedi cap. "Completamento del montaggio del regolatore del radiatore". Togliere le pile. Tenere premuto il tasto di teach-in e reinserire le pile (vedi cap. "Attivazione del teach-in"). Collegare l'elemento di comando e l'attacco della valvola.

FUNZIONI AUTOMATICHE SMALTIMENTO (DIREZTIVA WEEE 2002/96 EG)

FUNZIONE "FINESTRA APERTA”

Al termine della durata utile, smaltire l'imballaggio ed il prodotto consegnandoli ad un centro di riciclaggio. Non smaltire il prodotto insieme ai normali rifiuti domestici. Non bruciare il prodotto.

Se viene aperta la finestra facendo abbassare fortemente la temperatura in un breve periodo di tempo, il regolatore chiude la valvola del radiatore per risparmiare energia. Il display visualizza il messaggio . Al nuovo aumento della temperatura (tuttavia entro 30 minuti), il regolatore del radiatore ritorna a funzionare nel modo operativo normale. La funzione di "finestra aperta" può essere disattivata sull'unità di comando centralizzato.

SPECIFICHE TECNICHE PROTEZIONE DAL BLOCCAGGIO DELLA VALVOLA Se non viene aperta completamente almeno una volta entro 2 settimane, la valvola si apre per breve tempo e quindi si richiude. Ciò impedisce che la valvola si blocchi. Il display visualizza in tal caso il messaggio cycle. Il ciclo di 2 settimane inizia dall'istante in cui l'elemento di comando viene collegato all'attacco della valvola.

Consumazione corrente elettrica (standby) Consumazione corrente elettrica (motore in azione)

0.15 mW Precisione di regolazione Classe di protezione Temperature del ambiente Temperature per stoccaggio Umidita Dimensioni (L x L x A)

0.7 °C IP30 0 °C ... +50 °C –20 °C ... +70 °C 5 … 95 % umidità rel. 100 x 50 x 80 mm

220 g, con batterie EN 61000-6-3 EN 61000-6-1 EN 300-220 EN 301-489

105 mW PROTEZIONE ANTIGELO Se la temperatura si abbassa sotto 5 °C, il regolatore del radiatore porta la valvola del radiatore su 5 °C costanti. Sull'unità di comando centralizzato si può modificare il valore della protezione antigelo (valore standard: 5 °C).

Il regolatore da radiatore HR 809 è certificato a seconda di eu.bac.

La protezione antigelo non funziona se le batterie sono scariche o se l'elemento di comando è staccato.

MESSAGGI DI STATO E3 Se sul display compare il simbolo e3, il motorino dell'HR 80 non può essere più spostato.

MODO DI MANUTENZIONE (RISERVATO AGLI INSTALLATORI)

Manufactured for and on behalf of the Environmental and Combustion Controls Division of Honeywell Technologies Sàrl, Rolle, Z.A. La Pièce 16, Switzerland by its Authorized Representative:

Nel modo di manutenzione si controlla il contatto radio tra il regolatore del radiatore, l'unità di comando centralizzato ed una unità ricevitrice. ► Separare l'elemento di comando dall'attacco della valvola, vedi cap. "Completamento del montaggio del regolatore del radiatore" ► Ruotare la manopola finché il display non visualizza on (aperto).
