MANUALE UTENTE CM701 HONEYWELL

Honeywell CM701 è un termostato programmabile, progettato per controllare in modo azienciete ilsystema di riscaldamento e garantire una temperatura gradevole quando si é in casa e un risparmio energetico quando si è fuori casa. Le istruzioni che seguono spiegano come programmare e utilizzare il Termostato per ottenerile il massimo comfort al minimo costo.

Caratteristica

• Interfaccia utente ergonomica dotata di un tasto "OK".
• Grande display LCD (Liquid Crystal Display)
  4 livelli di temperatura independenti al giorno (da 5^ a 35^ ).
• La memoria incorpORA conserva il programma dell'utente per un tempo indeterminato.

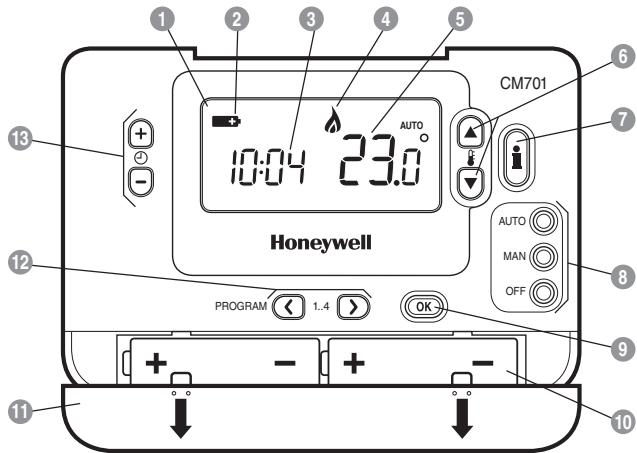

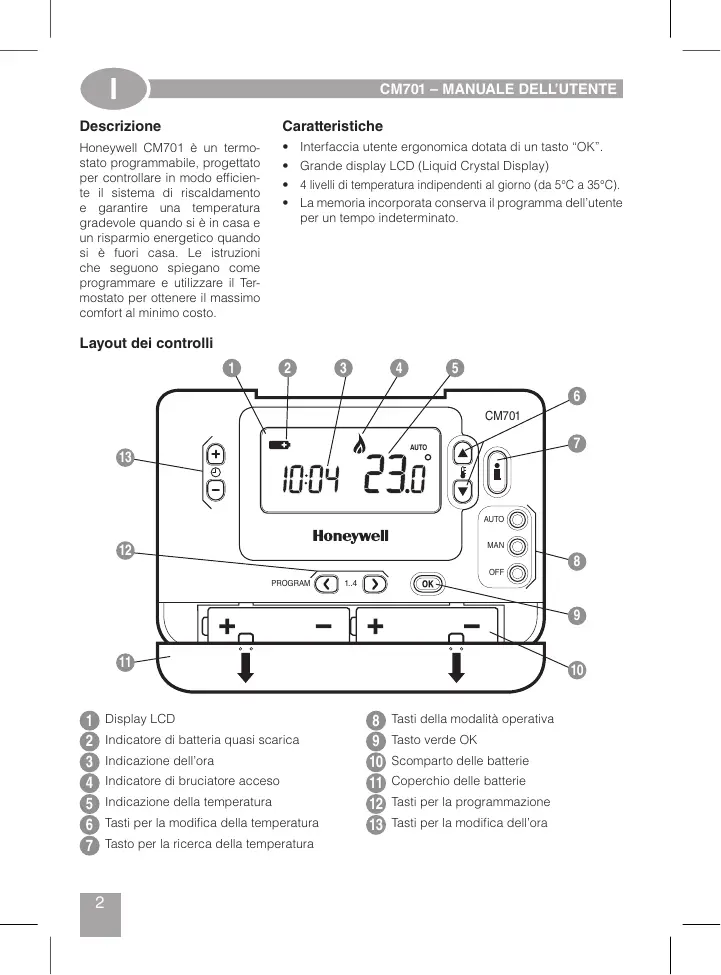

Layout dei controlli

1 Display LCD
2 Indicatore di batteria quasi scarica
3 Indicazione dell'ora
4 Indicatore di bruciatore acceso
5 Indicazione della temperatura
6 Tasti per la modifica della temperatura
Taste per la ricerca della temperatura

8 Tasti della modalità operativa
9 Tastoverde OK
10 Scomparto delle batterie
Coperchio delle batterie
12 Tasti per la programmazione
13 Tasti per la modifica dell'ora

Questa sezione molto come configurare e far funzionare il Termostato con 3 sempliciti passaggi:

FASE 1: Installazione delle batterie

Note: Seguire le struzioni contene in questa sezione solo se il display del Termostato è spento (non appaiono significi o numero). Se appeare più la temperatura della stanza, passare alla Fase 2: Impostazione del giorno e dell'ora.

Per installare le batterie:

a. Solvare il coperchio anteriore del Termostato per accederate al coperchio delle batterie e ai tasti di lavoro del termostato.
b. Rimuovere il coperchio delle batterie spingendolo verso il basso e facendolo scorrere all'infuori.
c. Inserire 2 le batterie alcaline AA LR6 in dotazione al Termostato, verificando che si rispetto la polarità (vedere "Layout dei controlli" a pagina 2).
d. Poco dopo il Termostato visualizza le informazioni sul display ed è pronto all'uso.
e. Rimettere il coperchio delle batterie spingendolo nuovamente in posizione nella parte anteriore del Termostato.

FASE 2: Impostazione del giorno e dell'ora.

Per impostare il giorno e l'ora:

a. Premere una volta i tasti o per accedere alla modalità dell'impostazione dell'ora. Sul display LCD lampeggiano le cifre dell'ora ( quando l'unità viene alimentata per la prima volta, sul display appeare 12:00).
b. Utilizzare i tasti ⊕ ⊕ o ⊙ per impostare l'ora corretta, quindi premere i tasto (OK) verde per la confirma.

Note: Se si entra in questa modalità accidentalemente, per uscire premere i tasti AUTO, MAN o OFF.

FASE 3: Esecuzione del programma di riscaldamento di fabbrica

Ora il Termostato è pronto all'uso. Premendo il tasto AUTO inizià l'ésecuzione del programma di riscaldamento di fabbrica. Nota: Il programma di riscaldamento di fabbrica è stato progettato per soddishfare le esigenze di comfort standard, ma se si desidera personalizzarne i parametri, consultare la sezione 'Programmazione del CM701".

PROGRAMMAZIONE DEL CM701

'Efficiente uso quotidiano'

Il programma di riscaldamento di fabbrica

Il programma di riscaldamento di fabbrica prevede 4 modifiche dei livelli di temperatura, che sono essere impostati tra le 3:00 del mattino e le 2:50 del giorno successivo - permettendo casi di mantenerile la temperatura serale durante la mezzanotte. Ogni livello di temperatura può essere impostato tra 5^ e 35^ e regolato con incrementi di 0,5^ . Il programma di riscaldamento preimpostato è il seguente.

Periode	1	2	3	4
Ora	6:30	8:00	18:00	22:30
Temperatura	21°C	18°C	21°C	16°C

Esame del programma di riscaldamento di fabbrica

Per esaminare o modificare il programma di riscaldamento interno, utilizzare i tasti PROGRAM o 日 per spostarsi tra i 4 periodi di programmazione.

Modifica del programma di riscaldamento di fabbrica

Per modificare il programma di riscaldamento:

a. Premere i tasti PROGRAM o per accederate alla modalità di programmazione. I parametri dell'ora / della temperatura relativi al periodo del lunedi (giorno 1) lampeggiani come indicato. Il periodo attivo è evidenziato da un quadratino lampeggiante attorno ai numero in basso al display, nella giornata selezionato viene visualizzato mediante l'indicatore del giorno.

b. Per regolare l'inizio del periodo, utilizzare i tasti 四 o 四 ; il display smette di lampeggiare e viene visualizzato l'indicatore 'OK?' Tenendo premuto l tasto, l'ora cambia velocamente.

Note: Se premendo i tasti o sul display lampeggia il periodo successivo da modificare, significa che il cambiamento verrà apportato a questo.

c. Una volta raggiunta I'ora desiderata, premere il tasto verde OK per la confirmara. Nota: Se l'impostazione originale dell'ora non dovese essere modificata, premere il tasto verde OK e passare al punto d'.

d. Il parametro della temperatura relative al periodo del lunedi (giorno 1) lampeggia. Per regolarlo, premere i tasti o e confirmare l'impostazione premendo il tasto verde OK.
e. Ora èatto il periodo successivo relativo all'ora è alla temperature. Regolario ripetendo i punti da b-d, finché tutti e 4 i periodi vengono impostati per il lunedi, oppure premere in qualunque momento il tastingo AUTO per eseguire il programma cui è impostato.

Disattivazione / Attivazione dei periodi

Con il Termostato è possible programmare 4 periodi每一天 giorno, ma per le proprie esigenze di riscaldamento sono non essere necessari tutti. Quindi qualiasi periodo compreso tra 2 e 4 può essere disattivato o riattivato nel profilo del programma di riscaldamento.

Per disattivare o attivare i periodi:

a. Per disattivare i periodi che non interessano, utilizzando i tasti PROGRAMK o andare sul periodo desiderato (compreso tra 2 e 4) e assicurarsi che quest's ultimrosia evidenziato con il quadratino lampeggiante. Tenere premuto il tasto per almeno 2 secondi: il display indica che il periodo è stato rimioso dal programma.
b. Per attivare nuovamente il periodo, eseguire la stessa procedura, andando sul periodo già disattivato e tener premuto il tasto per almeno 2 secondi.

Scelta della modalità operativa

Il Termostat do pot funzionare in tre diverse modalità: Automatica, Manuale e Off. Per impostare la modalità operativa, premei i tasti AUTO, MAN o OFF. Il display indica la modalità correntemente attiva visualizzando AUTO, MAN o OFF.

• Nella modalità AUTO (automatica) il Termostato esegue il programma della temperatura interno (preimpostato o personalizzato). L'uso del Termostato con这一点a modalità è il modo migliorare per mantenere un livello di comfort elevato per quello riguarda la temperature, ottimizzando al contempo il risparmio energetico.
• Nella modalità MAN (manuale) il Termostato funziona come semplice termostato, con una temperatura di funzionamento fissa per tutto il giorno. La temperature di funzionamento può essere regolato da 5^ a 35^ mediante i tasti 山 _ 0 ^ 山 o ^山 . Il Termostato continua a sostenire esta temperatura fino a quando viene selezionata un'altra modalità operativa o un'altra temperatura.
• Nella modalità OFF il Termostato controlling che la temperature minima non scenda più o tti 5^ (preimpostati) e ha la funzione di misura protettiva contro il gelo in casa.

Durante il funzionamento normale

- Verifica della temperatura impostata

Nelle modalità AUTO, MAN e OFF il Termostato visualità la temperatura corrente delle stanza. Per verificare quale sa la temperature 'stabilita' programmata (la temperature che il Termostato cerca di mantenere) premere il tasto Il valore della temperature 'stabilita' lampeggia per 5 secondi sul display prima che quest'ultimo mostri nuovamente il valore della temperatura corrente della stanza.

- Cambiamento manuale della temperatura

Durante il funzionamento normale (modità AUTO) è possible regolare manuallymente la temperature programmata premendo i tasti o o o il tasto La temperature 'stabilita' lampeggia per 5 secondi sul display - durante quello periodo di tempo, il valore impostato più essere modificatorio mediana i tasti o

Note: Questa regolazione manuale della temperature è solo momentanea e viene dimenticata alchio del livello di temperature successivo in base al programma impostato.

Regolazione dell'ora

Per regolare solo l'ora durante il funzionamento normale,utilizzare i tasti ① ④ o ⑤ e premiere il tasto verde OK per confirmare i cambiamenti.

Sintomo	Azione
Display vuoto (perdita di potenza).	Togliere il coperchio del vano batteria per verificare che le batterie siano installate. Verificare che le batterie siano inserte nella direzione corretta. Sostituire le batterie.
Sul display viene visualizzato il significolo lampeggiante .	Le batterie nel termostato sono esaurite - Sostituirle.
Sul display viene visualizzato il significolo .	Si è verificato un guasto nel systema di riscaldamento. Rimuovere e reinserire le batterie. Se il significolo non scompare dopo pochi minuti, contattare l'installatore.

DOMANDE FREQUENTI

Come si fa a sostituire le batterie scariche nel Termostato?

Il Termostato esegue un monitoraggio continuo del livido di carica delle batterie, la cui durata è in genere di circa 2 anni. Quando la carica si sta esaurendo, sul display lampeggia il simbolo . Per camiare le batterie seguire i passaggi decritti nella sezione 'FASE 1: Installazione delle batterie' a pagna 3, sostituendo al punto c le batterie usate con quale nuova. Note: Durante la sostituzione delle batterie le impostazioni del programma vengono conservate, ma è possibile che sua necessario regolare le impostazioni della data e dell'ora.

Come si fa a impostare una sola temperatura per l'intera giornata?

Perutilizzare il Termostato come simplice termostato con una sola temperatura per l'intera giornata, selezione la modalità operativa manuale premendo i tasto MAN. Regolare la temperatura premendo i tasti o -si cui scegliere un valore compreso tra 5^ e 35^, con incrementi di 0,5^. Il Termostato continua a mantenereQLesta temperatura fino a quando viene selezionata un'altra modalità operativa o la temperatura viene nuovamente regolata.
