MANUALE UTENTE CM702 HONEYWELL

Honeywell CM702 è un termostato programmabile, progettatopercollare in modo efficiente ilsystemadi riscaldamenteegarantireuna temperaturagradevole quando si éina casa eun risparmico energetico quandosi èfuori casa. Leistruzioniche seguono spiegano comeprogrammareeutilizzareilTermostato per ottenereil massimocomfort alminimo costo.

Caratteristiche

• Interfaccia utente ergonomica dotata di un tasting "OK".
• Grande display LCD (Liquid Crystal Display)
• 6 livelli di temperatura indipendenti al giorno (da 5^ a 35^ ).
• Il tasto di programmaticazione 1/2 consente di spostarsi quando serve tra due diversi programmi di riscaldamento premendo semplicamente un tasto.
• La memoria incorpORA conserva il programma dell'utente per un tempo indeterminato.

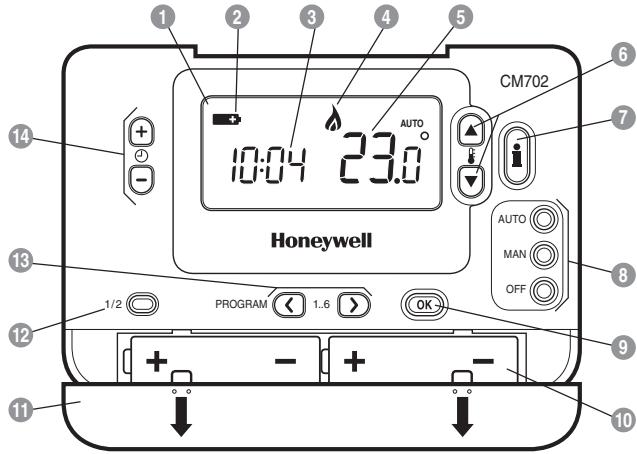

Layout dei controlli

1 Display LCD
2 Indicatore di batteria quasi scarica
3 Indicazione dell'ora
4 Indicatore di bruciatore acceso
5 Indicazione della temperatura
6 Tasti per la modifica della temperatura
Taste per la ricerca della temperatura

8 Tasti della modalità operativa
9 Tasto verde OK
10 Scomparto delle batterie
Coperchio delle batterie
12 Tasto di programmazione 1/2
13 Tasti per la programmazione
14 Tasti per la modifica dell'ora

Questa sezione molto come configurare e far funzionare il Termostato con 3 semplici passaggi:

FASE 1: Installazione delle batterie

Note: Seguire le struczioni containe in questa sezione solo se il display del Termostato è spento (non appaiono significi o numero). Se appeare già la temperatura della stanza, passare alla Fase 2: Impostazione del giorno e dell'ora.

Per installare le batterie:

a. Sollevare il coperchio antiore del Termostato per accedere al coperchio delle batterie e ai tasti di dato del termostato.
b. Rimuovere il coperchio delle batterie spingendolo verso il basso e facendolo scorrere all'influori.
c. Inserire 2 batterie alcaline AA LR6 in dotazione al Termostato, verificando che sua rispetto la polarità (vedere "Layout dei controlla" a pagina 2).
d. Poco dopo il Termostato visualizza le informazioni sul display ed è pronto all'uso.
e. Rimettere il coperchio delle batterie spingendolo nuovamente in posizione nella parte anteriore del Termostato.

FASE 2: Impostazione del giorno e dell'ora.

Per impostare il giorno e l'ora:

a. Premere una volta i tasti o per accedere alla modalità dell'impostazione dell'ora. Sul display LCD lampeggiano le cifre dell'ora ( quando l'unità viene alimentata per la prima volta, sul display appeare 12:00).
b. Utilizzare i tasti 一 + 一 o - per impostare l'ora corretta, quindi premere il tasto OK verde per la confirma.

Note: Se si entra in questa modalità accidentalemente, per uscire premere i tasti AUTO, MAN o OFF.

FASE 3: Esecuzione del programma di riscaldamento di fabbrica

Ora il Termostato è pronto all'uso. Premendo il tasto AUTO inizi l'ésecuzione del programma di riscaldamento di fabbrica. Nota: Il programma di riscaldamento di fabbrica è stato progettato per soddisfare le esigenze di comfort standard, ma se si desidera personalizzare i parametri, consultare la sezione "Programmazione del CM702".

PROGRAMMAZIONE DEL CM702

'Efficiente uso quotidiano'

Il programma di riscaldamento di fabbrica

Il Termostato prevee du programmes di riscaldamento independenti (PROG 1 e PROG 2): si pue passare dall'uno all'altre premendo il tasto 1 / 2

Il programma di riscaldamento di fabbrica preveo 6 modifiche dei livelli di temperatura, che sono essere impostati tra le 3:00 del mattino e le 2:50 del giorno successivo - permettendoarsi di mantene re la temperature sera alte dopo la mezzanotte. Ogni livello di temperatura può essere impostato tra 5^ e 35^ e regolato con incrementi di 0,5^ . Il programma di riscaldamento preimpostato è il segunte.

PROG1

Periode	1	2	3	4	5	6
Ora	6:30	8:00	12:00	14:00	18:00	22:30
Temperatura	21°C	18°C	21°C	18°C	21°C	16°C

PROG 2

Periode	1	2	3	4	5	6
Ora	8:00	10:00	12:00	14:00	18:00	23:00
Temperatura	21°C	21°C	21°C	21°C	21°C	16°C

Esame del programma di riscaldamento di fabbrica

Per esaminare o modificare il programma di riscaldamento interno, utilizzare i tasti PROGRAM 已 per spostarsi tra i 6 periodi di programmazione e il tasto 1/2 per passare da PROG a PROG.

Modifica del programma di riscaldamento di fabbrica

Per modificare il programma di riscalamento:

a. Premiere i tasti PROGRAM per accedere alla modalità di programmazione. I parametri dell'ora / della temperatura relativi al periodo del lunedi (giorno 1) lampeggiano come indicate. Il periodo attivo è evidenziato da un quadratto lampeggiani attornato ai numero in basso al display, nelle giorno selezionato viene visualizzato mediante lindicatore del giorno.

Note: Il programma attivo (PROG1 o PROG2) viene visualizzato nell'angolo superiore destro del display LCD. Selezionare il programma che si desidera modificare premendo il tasto 1/2.

b. Per regolare l'inizio del periodo, utilizzare i tasti o; il display smette di lampeggiare e viene visualizzato l'indicatore 'OK?' Tenendo premuto il tasto, l'ora cambia velocamente.

Note: Se premendo i tasti ① o ② sul display lampeggia il periodo successivo da modificare, significa che il cambiamento verrà apportato a questo.

c. Una volta raggiunta l'ora desiderata, pre-mere il tasto verde OK per la conforma.
Note: Se l'impostazione originale dell'ora non dovesse essere modificata, premere il tasto verde OK e passare al punto d'.

d. Il parametro della temperatura relative al periodo del lunedi (giorno 1) lampeggia. Per regolario, premere i tasti o e confirmare l'impostazione premendo il tasto verde OK.
e. Ora è attivo il periodo successivo relative all'ora e alla temperatura. Regolario ripetendo i punti da b-d, finché tutti i e 6 i periodi vengono impostati per il lunedi, oppure premiere in qualunque momento il tasto AUTO per eseguire il programma甚么 co me impostato.

Disattivazione / Attivazione dei periodi

Con il Termostato è possible programme 6 periodi每一天 giorno, ma per le proprie esigenze di riscaldamento sono non essere necessari tutti. Quindi qualsiasi periodo compreso tra 2 e 6 può essere disattivato o riattivato nel profilo del programma di riscaldamento.

Per disattivare o attivare i periodi:

a. Per disattivare i periodi che non interessano,utilizzando i tasti PROGRAM 已 _ 0 ^ 一 andare sul periodo desiderato (compreso tra2e6),o il tasto 1/2 per spostarsi, e assicurarsi che quest'ultimo sua evidenza-to con il quadratino lampeggiante. Tenere premuto il tasto per almeno 2 secondi: il display indica che il periodo è stato rimosso dal programma.
b. Per attivare nuovamente il periodo, eguire la stessa procedura, andando sul periodo già disattivato e tenere premuto il tasto per almeno 2 secondi.

Scelta della modalità operativa

Il Termostat do pot funzionare in tre diverse modalità: Automatica, Manuale e Off. Per impostare la modalità operativa, premere i tasti AUTO, MAN o OFF. Il display indica la modalità correntemente attiva visualizzando AUTO, MAN o OFF.

• Nella modalità AUTO (automatica) il Termostato esegue il programma della temperatura interno (preimpostato o personalizzato). L'uso del Termostato con这一点a modalità è il modo migliorare per mantenere un livello di comfort elevato per quanto riguarda la temperature, ottimizzando al contempo il risparmio energetico.

auto1 sul display LCD indica che il programma di riscaldamento utilizzato e PROG 1.

auto2 sul display LCD indica che il programma di riscalamento utilizzato e PROG 2.

Usare il tasto 1/2 per spostarsi da uno all'altro dei due tre programmi a seconda delle proprie esigenze di riscaldamento.

• Nella modalità MAN (manuale) il Termostato funzione come semplice termostato, con una temperatura di funzionamento fissa per tutto il giorno. La temperature di funzionamento può essere regolato da 5^ a 35^ mediante i tasti 山 _ 0 ^ 山 o _0 Il Termostato continua a sostenire esta temperatura fino a quando viene selezionata un'altra modalità operativa o un'altra temperatura.
• Nella modalità OFF il Termostato controlling che la temperature minima non scenda molto e ha la funzione di misura protettiva contro il gelo in casa.

Durante il funzionamento normale

- Verifica della temperatura impostata

Nelle modalità AUTO, MAN e OFF il Termostato visualità la temperatura corrente delle stanza. Per verificare quale sia la temperature 'stabilita' programmata (la temperatura che il Termostato cerca di mantenere) premere il tasto Il valore della temperature 'stabilita' lampeggia per 5 secondi sul display prima che quest'ultimo mostri nuovamente il valore della temperatura corrente della stanza.

- Cambiamento manuale della temperatura

Durante il funzionamento normale (modifica AUTO) è possible regolare manually la temperature programmata premendo i tasti o o il tasto La temperature 'stabilita' lampeggia per 5 secondi sul display - durante questo periodo di tempo, il valore impostato più essere modificato mediante i tasti o.

Note: Questa regolazione manuale della temperature è solo momentanea e viene dimenticata alchio del livello di temperature successivo in base al programma impostato.

Regolazione dell'ora

Per regolare solo l'ora durante il funzionamento normale,utilizzare i tasti ① ④ o ⑤ e premiere il tasto verde OK per confermare i cambiamenti.

Sintomo	Azione
Display vuoto (perdita di potenza).	Togliere il coperchio del vano batteria per verificare che le batterie siano installate. Verificare che le batterie siano inserte nella direzione corretta. Sostituire le batterie.
Sul display viene visualizzato il symbolo lampeggiante + .	Le batterie nel termostato sono esaurite - Sostituirle.
Sul display viene visualizzato il symbolo - .	Si è verificato un fatto nel systemi di riscaldamento. Rimuovere e reinserire le batterie. Se il symbolo non scompare dopo poichi minuti, contattare l'installatore.

DOMANDE FREQUENTI

Come si fa a sostituire le batterie scariche nel Termostato?

Il Termostato esegue un monitoraggio continu du livello di carica delle batterie, la cui durata è in genere di circa 2 anni. Quando la carica si sta esaurendo, sul display lampeggia il significo. Per camiare le batterie seguire i passaggi decritti nella sezione 'FASE 1: Installazione delle batterie' a pagna 3, sostituendo al punto c le batterie usate con quale nuove. Nota: Durante la sostituzione delle batterie le impostazioni del programma vengono conservate, ma è possibile che sua necessario regolare le impostazioni della data e dell'ora.

Come si fa a impostare una sola temperatura per l'intera giornata?

Perutilizzare il Termostato come simplice termostato con una sola temperatura per l'intera giornata, selezionare la modalità operativa manuale premendo il tasto MAN. Regolare la temperatura premendo i tasti o -si più scegliere un valore compreso tra 5^ e 35^, con incrementi di 0,5^. Il Termostato continua a mantenere questa temperatura fino a quando viene selezionata un'altra modalità operativa o la temperatura viene nuovamente regolata.
