Intitulé	Description
Type de produit	Thermostat programmable
Caractéristiques techniques principales	Thermostat à écran LCD, programmation hebdomadaire, réglage de la température par zone
Alimentation électrique	230 V AC
Dimensions approximatives	85 x 85 x 30 mm
Poids	200 g
Compatibilités	Compatible avec la plupart des systèmes de chauffage central
Type de batterie	Non applicable (alimentation secteur)
Tension	230 V
Puissance	Max 3 A
Fonctions principales	Programmation de la température, affichage de l'heure, fonction d'économie d'énergie
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Pièces disponibles sur demande, facilité de remplacement des composants
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique
Informations générales utiles	Installation facile, manuel d'utilisation inclus, garantie de 2 ans

FOIRE AUX QUESTIONS - CM702 HONEYWELL

Comment réinitialiser le thermostat Honeywell CM702 ?

Pour réinitialiser le thermostat, appuyez simultanément sur les boutons 'i' et 'mode' pendant environ 5 secondes jusqu'à ce que l'écran clignote.

Pourquoi mon thermostat Honeywell CM702 ne s'allume-t-il pas ?

Vérifiez que le thermostat est bien alimenté. Assurez-vous que les piles sont en bon état ou que le système de chauffage est en marche.

Comment régler la température sur le Honeywell CM702 ?

Utilisez les boutons '+' et '-' pour régler la température souhaitée. L'écran affichera le réglage en cours.

Mon thermostat affiche un code d'erreur. Que dois-je faire ?

Référez-vous au manuel d'utilisation pour le code d'erreur spécifique. Généralement, un code d'erreur nécessite une vérification des connexions ou du système de chauffage.

Comment changer les piles du thermostat Honeywell CM702 ?

Ouvrez le couvercle du thermostat, retirez les anciennes piles et remplacez-les par des piles neuves de type AA, en respectant la polarité.

Puis-je programmer mon thermostat pour différents jours de la semaine ?

Oui, le Honeywell CM702 permet de programmer des horaires différents pour chaque jour de la semaine. Consultez le manuel pour savoir comment procéder.

Que faire si le thermostat ne répond pas aux réglages ?

Essayez de réinitialiser le thermostat. Si le problème persiste, vérifiez les connexions électriques et assurez-vous que le système de chauffage fonctionne correctement.

Comment activer le mode éco sur le Honeywell CM702 ?

Appuyez sur le bouton 'mode' jusqu'à ce que l'option éco soit sélectionnée. Le thermostat ajustera automatiquement la température pour économiser de l'énergie.

Le thermostat affiche une température incorrecte. Que faire ?

Assurez-vous que le thermostat est installé dans un endroit approprié, loin des sources de chaleur ou de froid. Vous pouvez également calibrer le thermostat selon le manuel d'utilisation.

Comment savoir si mon thermostat a besoin de nouvelles piles ?

Le thermostat affichera un symbole de pile faible sur l'écran. Il est conseillé de les remplacer dès que ce symbole apparaît.

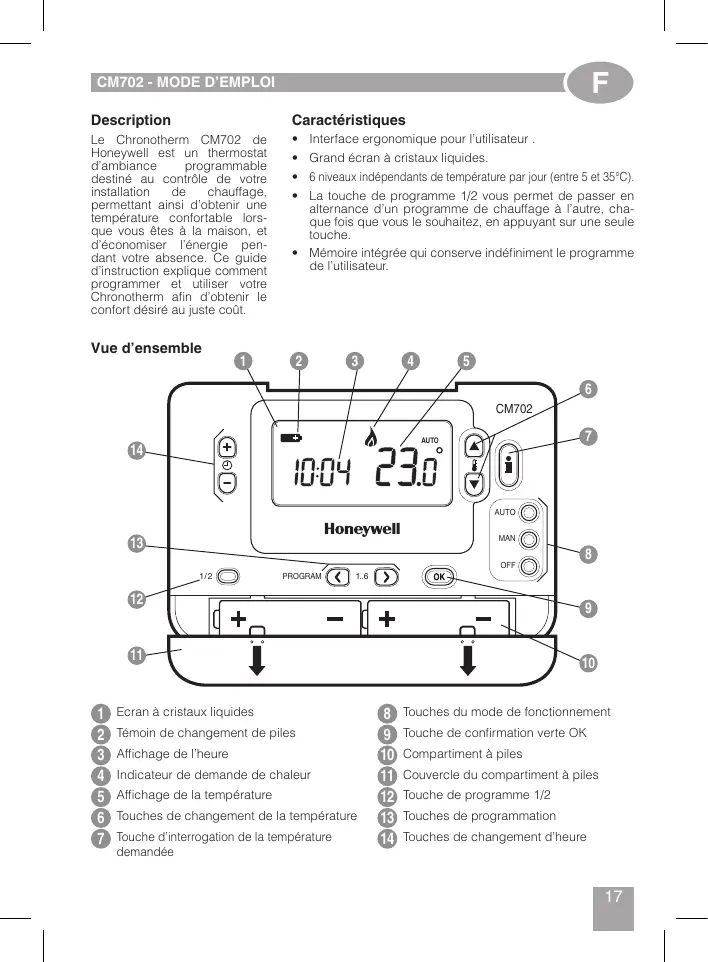

MODE D'EMPLOI CM702 HONEYWELL

Le Chronotherm CM702 de Honeywell est un thermostat d'ambiance programmable destiné au contrôle de votre installation de chauffage, permettant ainsi d'obtenir une température comfortable lorsque vous étés à la maison, et d'économiser l'énergiependant votre absence. Ce guide d'instruction explique comment programmer et utiliser或者其他 Chronotherm afin d'obtenir le comfort liééré au juste coût.

\section*{Charakteristiques}

• Interface ergonomique pour l'utilisateur.
  Grand écran à cristaux liquides.
• 6 niveaux independants de température par jour (entre 5 et 35^ ).
  La touche de programme 1/2 vous permet de passer en alternance d'un programme de chauflage à l'autre, chaque fois que vous le souhaitez, en appuyant sur une seule touche.
• Mémoire intégrée qui conserve indéfiniment le programme de l'utilisteur.

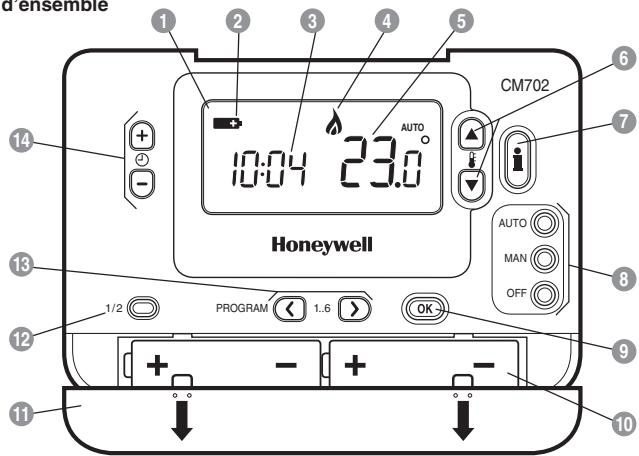

Vued'ensemble

Ecran a cristaux liquides
Témoin de changement de piles
3 Affichage de l'heure
4 Indicateur de demande de chaleur
5 Affichage de la tempéature
6 Touches de changement de la température
Touché d'interrrogation de la temperature demandée

8 Touches du mode de fonctionnement
9 Touche de confirmation verte OK
10 Compartiment à piles
11 Couvercle du compartment à piles
12 Touche de programme 1/2
13 Touches de programmation
14 Touches de changement d'heure

Cette section vous montre comment programmer et faire fonctionner votre thermostat eneffectuant 3 operations simples :

ETAPE 1: Installation des piles

Remarque: Veuillez suive les consignes de cette section uniquement si I'écran de votre thermostat est vide (aucen affichage de symboles ou chiffres). Si la température de la pièce est déjà affichée, passée à l'opération 2 : Programmation d'I'heure et du jour.

Installation des piles :

a. Souleve le couverce avant du thermostat pour faire apparaitre le compartment des piles et les commandes du thermostat.
b. Retirez le couvercle du compartment des piles en appuyant dessus et en le faisant couisser vers le bas.
c. Introducez les 2 piles alcalines AA LR6 livrées avec votre thermostat; vérifie qu'elles sont bien orientées (consultez la section "Vue d'ensemble" en page 17).
d. Apre s une courte pause, vret thermostat affiche des informations a l'ecran et est pret a l'emploi.
e. Remettez en place le couvercle des piles en le faisant glisser fermement vers l'avant de votre thermostat.

ETAPE 2:Programmation de l'heure et du jour

Pour programme le jour et l'heure :

a. Appuyez a une reprise sur la touche ou pour entrer dans le mode de programmation de l'heure. Sur l'écran, les chiffres indiquant l'heure clignotent (lors de la première mise sous tension de cet apparéel, 12:00 vient s'inscrite à l'écran).
b. Utilise les touches ou pour programmer l'heure correcte puis appuyez sur la touche verte OK pour la confirmer.

Remarque: Si vous étés entrés par erreur dans ce mode, appuyez sur la touche AUTO. MAN ou OFF pour en sortir.

ETAPE 3 : Fonctionnement suivant la programmation intégrée de chauffage

Votre thermostat est maintainant prer à l'emploi. Appuyez sur la touche AUTO pour lancer le fonctionnement du programme de chauffage. Remarque : Le programme intégré de chauffage a été concu pour vous offrir des conditions normales de comfort mais si vous souhaitez personnelier ces réglages, veuillez consulter la section suivante intitulée "Programmation du thermostat".

"Optimisation du fonctionnement"

PROGRAMMATION DU CM702

Le programme intégré de chauffage

Votre thermostat compte deux programmes indépendants de chauffage (PROG 1 et PROG 2) et vous pouvez passer de l'un à l'autre en apuyant sur la touche 1/2.

La programmation intégrée du chauffage possède 6 changements de niveau de chauffage qui peuvent être programmes entre 3 heures du matin (3:00am) et 2 heures 50 minutes (2:50am) le lendernain matin. Choque niveau de température peut se programmerper entre 5 et 35^ et faire l'objet d'ajustements par niveau de 0,5^ . Le programme d'usine par défaut est le suivant :

PROG 1	Période	1	2	3	4	5	6
	Heure	6:30	8:00	12:00	14:00	18:00	22:30
	Température	21°C	18°C	21°C	18°C	21°C	16°C

PROG 2	Période	1	2	3	4	5	6
	Heure	8:00	10:00	12:00	14:00	18:00	23:00
	Température	21°C	21°C	21°C	21°C	21°C	16°C

Consultation de la programmation d'usine

Pour passer en revue ou reviser la programmation d'usine, utilisez les touches PROGRAM ou afin de naviguer entre les 6 niveaux de programmation et la touche 1/2 pour passer du PROG1 au PROG2 et vice versa.

Modification du programme d'usine

Pour changer le programme d'usine

a. Appuyez sur une des touches PROGRAM 《 ou 》 pour enter dans le mode de programmation. Les réglages d'heure / temperature de la période (1) du lundi (jour 1) clignotent comme illustré. La période active est mise en evidence par un carre clignotant qui entoune les chiffres en bas de l'écran et le jour sélectionné s'identifier grâce à l'indicateur du jour.

Remarque: Le programme actif (PROG1 ou PROG2) vient s'afficher dans le coin supérieur droit de l'écran à cristaux liquides. Sélectionné le programme que vous souhaitez modifier en appuyant sur la touche 1/2.

b. Pour ajuster le premier point de commutation, utilisez les touches 四 ou 四 ; l'affichage s'arrête de clignoter et le témoin indicateur "OK" vient s'afficher. Le maintaini en la pression sur cette touche permet de changer rapidement l'heure.

Remarque: Si vous appuyez sur les touches ① ou et le niveau suivant clignote, cela signifie que le changement d'heure de ce niveau suivant sera déplace en fonction du precedent.

c. Des que l'heure requise est atteinte, appuyez sur la touche verte OK pour la confirmer. Remarque: Si la programmation de l'heure d'origine n'a pas besoin d'être modifiée, appuyez sur la touche verte OK pour passer au paragraph "d".

d. Le réglage de température pour la période du jour 1) se met alors à clignoter. Pour l'ajuster, appuyez sur les touches ou puis confirmez cette nouvelle valeur en apuyant de nouveau sur la touche verte OK).
e. Le niveau suivant est alors actif. Ajustez-le en procédant de nouveau comme déscrit des paragraphs b à d jusqu'à ce que les quatre niveaux du lundi soient programmes ou appuyez sur la touche AUTO pour activer le programme, tel qu'il a étéprogramme, à tout moment.

Activer ou désactiver les périodes horaires

Votre thermostat compte 6 niveaux que vous pouvè programmermer mais dans certain cas, vous n'avez probabilité pas besoin de tous ces points de commutation pour assurer vos besoines en matière de chauffage. Par conséquent, vous pouvè désactiver (ou réactiver) des niveaux de température.

Pour désactiver ou activer des niveaux :

a. Pour déactiver les niveaux dont vous n'avez pas besoin, mettez vous sur la période souhaïette (2) à (6) en utilisant les touches PROGRAM (ou et la touche 1/2, de façon que le symbole carre clignote en face du niveau désiré. Maintenez la pression sur la touchependant au moins deux secondes; l'écran indiquera que cette période a bien été supprimée du programme.
b. Pour reactiver des périodes, mettez vous sur la période souhaitée (2) à 6) en utilisant les touches PROGRAM ou , de façon que le symbole carré clignote en face du niveau désiré. Pour reactiver ce niveau, il vous suffit de maintainir la pression sur la touche pendant au moins 2 secondes.

Sélection du mode de fonctionnement

Votre thermostat peut utiliser l'un des trois modes de fonctionnement suivants: Automatique, Manuel ou "Hors-gel". Pour Obtirer le mode de fonctionnement désire, appuyez sur les touches AUTO, MAN ou OFF. L'écran indique le mode de fonctionnement actuellément actif en affichtant le mot AUTO, MAN ou OFF.

Le mode AUTO (automatique) programmeVAEATOTOTOMATIQUE)programmeVOTATOTOMATIQUE)programmeintegretde temperature (pardefaut oupersonalisé).Le fonctionnement devoitrermostatconstituelemeilleur moyen de maintenir une temperature trescottable tout en economisant au maximum I'énergie consommée.

Si auto1 apparait sur l'écran à cristaux liques, cette indication que c'est le programme de chauffage PROG 1 qui est utilisé.

Si Auto 2 apparait sur I'ecran a cristaux liquides, cette indication que c'est le programme de chauffage PROG 2 qui est utilise.

Utilise la touche 1/2 pour passer d'un programme à l'autre en fonction de vos besoins en matière de chauffage.

• Le mode MAN (manuel) programme votre thermostat pour le faire fonctionner comme un simple thermostat avec un point de consigne fixe durant toute la journee. Vous pouce ajuster ce point de consigne entre 5 et 35^ en vous servant des touches 山 ou _ .Viete thermostat continue de maintainir cette temperature tant que vous n'auraz pas selectionné un autre mode de fonctionnement ou une autre temperature.
• Le mode OFF programme toute thermostat pour qu'il se mette en route à la température minimale de 5^ (par défaut) afin de protégger votre domicile contre le gel.

Durant un fonctionnement normal

- Consultation de température

Dans les modes de fonctionnement AUTO, MAN et OFF, votre thermostat affiche la température ambiente actuelle. Pour visualiser la température demandée, appuyez sur la touche 圆 .Cette température demandée clignote a l'écran pendant 5 secondes avant que la température ambiente actuelle ne viennent de nouveau s'afficher.

- Dérugation de la température

Dans le cadre d'un fonctionnement normal (mode AUTO), vous pouze ajuster à la main la température programmée en appuyant sur les touches ou sur la touche La température demandée clignote à l'écran pendant 5 secondes - durant cette période, vous pouze vous servir des touches ou pour modifier la valeur programmée. Remarque: Cette commande prioritaire de température est annulée au prochain point de commutation de température programmé.

Réglage de l'heure

Pour régler l'heure dans le cadre d'un fonctionnement normal, utilisez les touches 且 or pour programmer l'heure puis appuyez sur la touche verte OK pour confirmer tout changement eventuel.

Symptôme	Solution
Plus d'affichage (perte d'alimentation).	Vérifier l'installation des piles en enlevant le compartment.
	Vérifier que les piles sont installées dans la bonne position.
	Remplacer les piles.
L'écran affiche le symbole clignotant .	Les piles deviennent faibles. Remplacer les piles.
L'écran affiche le symbole .	Un defaulted est apparu dans votre installation. Enlever et remetter les piles.
	Si le symbole ne s'enève pas au bout de quelques minutes, contacter votre installerateur.

Comment doit je faire pour changer les piles de mon thermostat lorsqu'elles sont usées?

Votre thermostat surveille constamment le niveau de puissance des piles qui durent en général 2 ans avant que leur remplacement ne s'avere nécessaire. Lorsque leur puissance diminue, le symbole clignote à l'écran. Procedé comme indiqué à la section précédente ("OPERATION 1: Installation des piles", à la page 18) pour replacier les piles usées par des neuves, reportez-vous au paragraph c.

Remarque: Lors du remplacement des piles, les paramétres de votre programme restent en mémoire mais il vous faudra procédé à un ajustement de l'heure.

Comment doit je faire pour programme une seule température pour toute la journee ?

Pour utiliser cet apparéil comme un simple thermostat avec une seule température pour toute la journée,CHOISSEZ le mode de fonctionnement manuel en appuyant sur la touche MAN. Ajustez la temperature en appuyant sur les touches ou -vous pouvez désir n'importe que valeur comprende entre 5 et 35^ , par increments de 0,5^. .Votre thermostat continue de dévelopir cette temperature tant que vous n'aurez pas sélectionné un autre mode de fonctionnement ou tant que vous n'aurez pas ajusté la temperature.
