GEBRUIKSAANWIJZING CM702 HONEYWELL

NL Gebruikershandleiding 27-31

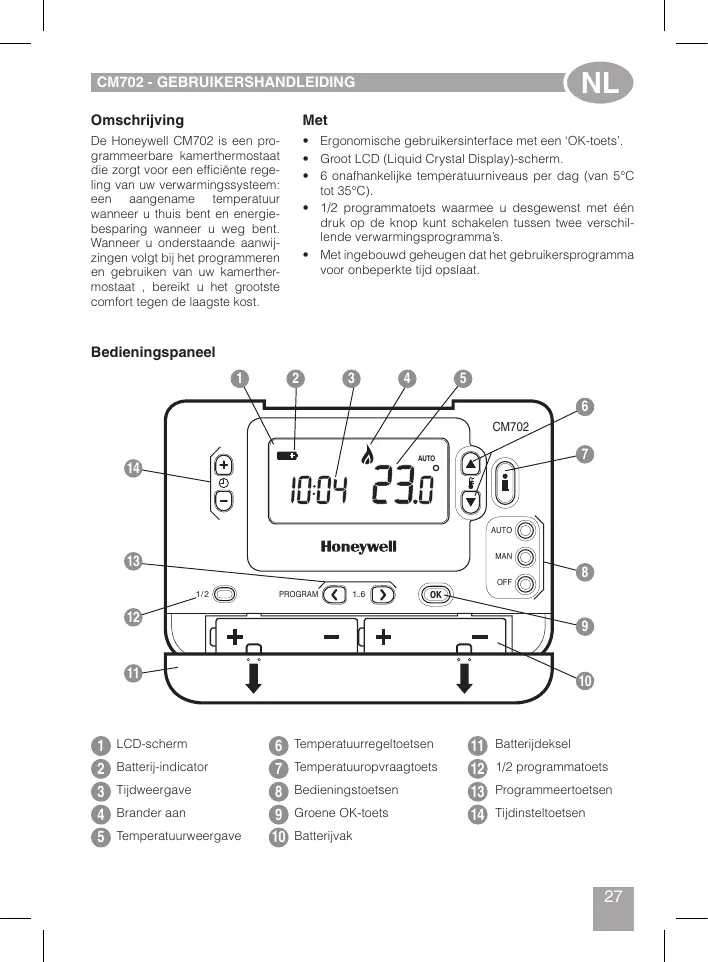

NL CM702 - Gebruikershandleiding Omschrijving

De Honeywell CM702 is een programmeerbare kamerthermostaat die zorgt voor een efficiënte regeling van uw verwarmingssysteem: een aangename temperatuur wanneer u thuis bent en energiebesparing wanneer u weg bent. Wanneer u onderstaande aanwijzingen volgt bij het programmeren en gebruiken van uw kamerthermostaat , bereikt u het grootste comfort tegen de laagste kost.

• Ergonomische gebruikersinterface met een ‘OK-toets’. • Groot LCD (Liquid Crystal Display)-scherm. • 6 onafhankelijke temperatuurniveaus per dag (van 5°C tot 35°C). • 1/2 programmatoets waarmee u desgewenst met één druk op de knop kunt schakelen tussen twee verschillende verwarmingsprogramma’s. • Met ingebouwd geheugen dat het gebruikersprogramma voor onbeperkte tijd opslaat.

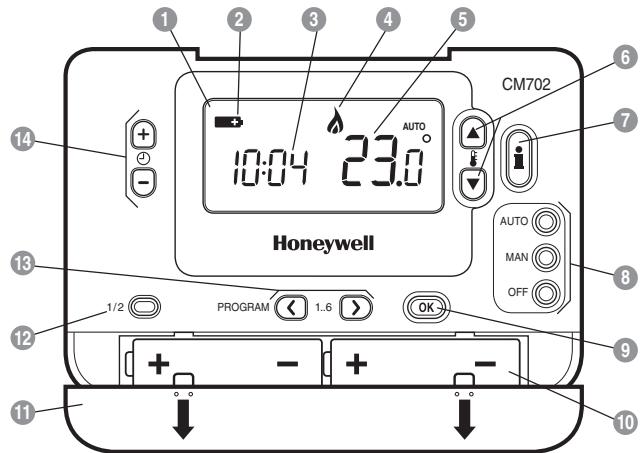

LCD-scherm Batterij-indicator Tijdweergave Brander aan Temperatuurweergave

Temperatuurregeltoetsen Temperatuuropvraagtoets Bedieningstoetsen Groene OK-toets

Batterijdeksel 1/2 programmatoets Programmeertoetsen Tijdinsteltoetsen

DE CM702 INSTALLEREN In dit hoofdstuk leest u hoe u de kamerthermostaat in 3 eenvoudige stappen kunt installeren en inschakelen:

STAP 1: De batterijen plaatsen NB: Volg deze aanwijzingen uitsluitend indien het scherm van de kamerthermostaat leeg is (er worden geen symbolen of getallen weergegeven). Indien de kamertemperatuur al wordt weergegeven, kunt u verdergaan naar stap 2: Dag en tijd instellen. De batterijen plaatsen: a. Til het klepje aan de voorkant van de kamerthermostaat op, zodat het batterijdeksel en de bedieningstoetsen zichtbaar worden. b. Verwijder het batterijdeksel door het in te drukken en weg te schuiven. c. Plaats de 2 bij de kamerthermostaat geleverde AA LR6 alkalinebatterijen in het batterijvak en let daarbij op de juiste polariteit (zie ‘Bedieningspaneel’ op pagina 27). d. Na enige seconden verschijnt er informatie op het scherm van de kamerthermostaat, die nu klaar is voor gebruik. e. Breng het batterijdeksel weer voorop de kamerthermostaat aan door het stevig op zijn plaats te schuiven.

STAP 2: De dag en tijd instellen De dag en tijd instellen: a. Druk de - of -toets eenmaal in om met de tijdsinstelling te beginnen. Op het LCD-scherm knipperen de getallen van de tijdsweergave (wanneer het apparaat voor de eerste keer aangesloten wordt, verschijnt er 12:00). c. Gebruik de - of -toets om de juiste tijd in te stellen en druk vervolgens ter bevestiging op de groene -toets. NB: indien dit per ongeluk gebeurt, kunt u terugkeren naar normale weergave door de AUTO-, MAN- of OFF-toets in te drukken. STAP 3: Het ingebouwde verwarmingsprogramma inschakelen De kamerthermostaat is nu klaar voor gebruik. Druk de AUTO-toets in om het ingebouwde verwarmingsprogramma in te schakelen. NB: het ingebouwde verwarmingsprogramma is gebaseerd op gemiddelde comforteisen, maar u kunt de instellingen naar wens aanpassen. Raadpleeg hiervoor het volgende hoofdstuk ‘De kamerthermostaat programmeren’.

‘Efficiënt dagelijks gebruik’

DE CM702 PROGRAMMEREN Het ingebouwde verwarmingsprogramma De kamerthermostaat beschikt over twee afzonderlijke verwarmingsprogramma’s (PROG 1 en PROG 2) waartussen geschakeld kan worden met behulp van de 1/2-toets. Het ingebouwde verwarmingsprogramma kent per dag 6 afzonderlijke temperatuurniveaus die ingesteld kunnen worden tussen 3:00 uur en 2:50 uur de dag erna, zodat u de avondtemperatuur tot na middernacht kunt behouden. Elk temperatuurniveau kan ingesteld worden tussen 5°C en 35°C en aangepast worden in stappen van 0,5°C. In onderstaande tabel wordt het in de fabriek ingestelde verwarmingsprogramma weergegeven. PROG 1 Periode

16°C DE CM702 PROGRAMMEREN Het ingebouwde gramma bekijken

U kunt de ingebouwde verwarmingsprogramma’s bekijken of bewerken met behulp van de PROGRAM - of -toets, waarmee u door de 6 afzonderlijke programmaperiodes kunt lopen, en de 1/2-toets, waarmee u kunt schakelen tussen PROG1 en PROG 2.

Het ingebouwde verwarmingsprogramma aanpassen Het ingebouwde verwarmingsprogramma wijzigen: a. Druk de PROGRAM - of -toets in om met het programmeren te beginnen. Op het scherm gaan de tijds-/ temperatuursinstellingen voor periode 1 op maandag (dag 1) knipperen. Een knipperend vierkant om de getallen onderaan het scherm geeft aan welke periode actief is en de dagweergave vermeldt de geselecteerde dag.

NB: rechtsboven in het LCD-scherm wordt het actieve programma ( PROG1 of PROG 2) weergegeven. Selecteer met behulp van de 1/2-toets het programma dat u wilt wijzigen. b. Met de - of -toets kunt u de starttijd van de periode aanpassen. De weergegeven getallen knipperen niet meer en in het scherm verschijnt ‘OK?’. Wanneer u de toets ingedrukt houdt, verandert de tijd sneller.

‘Efficiënt dagelijks gebruik’

d. De ingestelde temperatuur voor periode 1 op maandag (dag 1) gaat nu knipperen. Druk op de - of -toets om deze temperatuur te wijzigen en druk vervolgens ter bevestiging op de groene -toets. e. Nu verschijnen de tijd en temperatuur van de volgende periode. Herhaal stap b - d om deze instellingen te wijzigen totdat alle 6 periodes voor maandag zijn ingesteld of druk op de AUTO-toets om het ingestelde programma op elk gewenst moment in te schakelen.

Periodes uit-/inschakelen Er kunnen elke dag 6 periodes geprogrammeerd worden in de kamerthermostaat, maar wellicht hebt u voor uw verwarmingsbehoefte niet al deze schakelpunten nodig. Daarom kunnen periodes 2 t/m 6 van het verwarmingsprogramma verwijderd (of weer toegevoegd) worden. Periodes uit- of inschakelen: a. Indien u een overbodige periode wilt uitschakelen, gaat u met behulp van de PROGRAM - of -toets en de 1/2-toets naar die periode ( 2 t/m 6 ). Let erop dat de juiste periode aangegeven wordt met het knipperende vierkant. Houd de -toets ten minste 2 seconden ingedrukt tot op het scherm wordt aangegeven dat de periode uit het programma verwijderd is. b. Indien u een periode weer wilt toevoegen, volgt u dezelfde stappen om naar de uitgeschakelde periode te gaan. Houd vervolgens de -toets ten minste 2 seconden ingedrukt om deze periode weer in te schakelen.

NB: wanneer u de - of -toets indrukt en de volgende periode gaat knipperen, betekent het dat het volgende schakelpunt verschoven wordt. c. Druk op de groene -toets ter bevestiging, wanneer de gewenste tijd bereikt is. NB: indien de oorspronkelijke tijd niet aangepast hoeft te worden, kunt u op de groene -toets drukken om naar stap ‘d’ te gaan.

‘De functies benutten’

DE CM702 BEDIENEN De bedieningswijze kiezen

Tijdens normaal gebruik

De kamerthermostaat beschikt over drie bedieningswijzen: automatisch (AUTO), handmatig (MAN) of uit (OFF). Druk op de AUTO-, MAN- of OFF-toets om een bepaalde bedieningswijze te selecteren. Op het scherm verschijnt AUTO, MAN of OFF om aan te geven welke bedieningswijze ingeschakeld is.

• Temperatuur opvragen

• AUTO (automatisch): de kamerthermostaat volgt het ingebouwde temperatuurprogramma (standaard of aangepast). Dit is de beste manier om te zorgen voor een aangename temperatuur met maximale energiebesparing. AUTO1 op het LCD-scherm geeft aan dat verwarmingsprogramma PROG 1 actief is.

2 op het LCD-scherm geeft aan dat verwarmingsprogramma PROG 2 actief is.

AUTO Met behulp van de 1/2-toets kunt u naar wens schakelen tussen deze programma’s. • MAN (handmatig): de kamerthermostaat werkt als een eenvoudige thermostaat met de hele dag dezelfde ingestelde temperatuur. Deze temperatuur kan tussen 5°C en 35°C aangepast worden met behulp van de - of -toets. De kamerthermostaat handhaaft deze temperatuur totdat een andere bedieningswijze of temperatuur gekozen wordt. • OFF: de kamerthermostaat handhaaft een minimumtemperatuur van 5°C (standaard) als vorstbeveiliging voor uw huis.

In de AUTO-, MAN- en OFF-stand geeft de kamerthermostaat de huidige kamertemperatuur weer. Druk op de -toets om de geprogrammeerde ‘gevraagde temperatuur’ (de temperatuur die de kamerthermostaat tracht te handhaven) te bekijken. Deze ‘gevraagde temperatuur’ wordt knipperend weergegeven. Na 5 seconden verschijnt de huidige kamertemperatuur weer. • De ingestelde temperatuur overschrijven Tijdens normaal gebruik (AUTO) kan de geprogrammeerde temperatuur handmatig aangepast worden met behulp van de - of -toets of de -toets. De ‘gevraagde temperatuur’ wordt 5 seconden knipperend weergegeven. In deze 5 seconden kan de temperatuur gewijzigd worden - of -toets. NB: met behulp van de deze gewijzigde temperatuur wordt slechts gehandhaafd tot het eerstvolgende schakelpunt van het programma.

De tijd aanpassen Tijdens normaal gebruik kunt u de - of -toets gebruiken om alleen de tijd aan te passen. Druk vervolgens weer op de groene -toets om de wijzigingen op te slaan.

Probleemoplossing voor de CM702

Geen display (Verlies van stroom).

Controleer of de batterijen zijn geplaatst door de afdekplaat te verwijderen. Controleer of de batterijen correct zijn geplaatst. (+/-) Vervang de batterijen.

Het display toot een knipperende symbool.

De batterijen in de thermostaat zijn bijna leeg. Vervang de batterijen.

Het display toont het symbool.

Een fout heeft zich voorgedaan in uw verwarmingssysteem. Verwijder de batterijen en plaats ze opnieuw in de thermostaat. symbool niet verdwijnt na enkele minuAls het ten, contacteer uw installateur.

Veelgestelde vragen Hoe kan ik de lege batterijen van de kamerthermostaat vervangen?

Hoe kan ik voor de hele dag dezelfde temperatuur instellen?

De kamerthermostaat meet voortdurend het batterijniveau. Normaal gesproken gaan de batterijen circa 2 jaar mee. Wanneer de batterijen bijna leeg zijn, verschijnt er een knipperend -symbool op het scherm. Volg de stappen uit het hoofdstuk ‘STAP 1: De batterijen plaatsen’ op pagina 28, maar vervang in stap c de gebruikte batterijen door nieuwe. NB: tijdens het vervangen van de batterijen worden uw programma-instellingen opgeslagen, maar het kan zijn dat u de tijd- en datuminstellingen naderhand moet corrigeren.

Voor gebruik als een eenvoudige thermostaat met de hele dag dezelfde temperatuur kunt u de MAN-toets indrukken om te kiezen voor handmatige bediening. U kunt de temperatuur wijzigen met behulp van de - of -toets. Dat kan met stappen van 0,5°C tussen 5°C en 35°C. De kamerthermostaat handhaaft deze temperatuur totdat een andere bedieningswijze of temperatuur gekozen wordt.
