BEDIENUNGSANLEITUNG CM702 HONEYWELL

Der Honeywell CM702 ist ein programmierbarer Raumthermostat, der als wirksame Steuierung für ihre Heizung entwickelt wurde und sorgt für eine gemütliche Wärme in Ihrem Zuhause und gleichzeitig auch für Energieeinsparungen, wenn Sie einzel nicht zu zuzahse sind. Die folgenden Anweisungen beschreiben, wie Sie den Raumthermostat programmieren und verwenden, um den besten Komfort bei gingeringsten Kosten zu bieten.

Ausstattungsmerkmale

Ergonomische Benutzerschnittstelle mit "OK-Taste".
GroBe LCD (Flussigkrystallanzeige).
6 unabhängige Temperaturebenen pro Tag (von 5^ bis 35^ ).
Die 1/2 Programmtaste gestattet es Ihnen, mit nur einem Tastendruck zwischen zwei vierchenden Heizprogrammen zu wechseln, wenn Immer sie möchten.
Eingebauter Speicher fur unbegrenzte Speicherung des Benutzerprogramms.

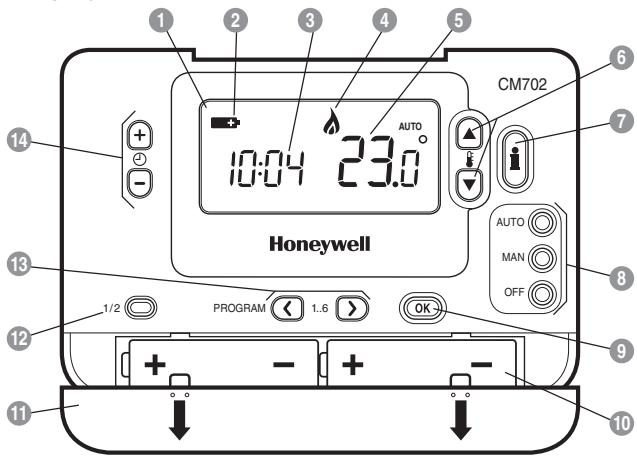

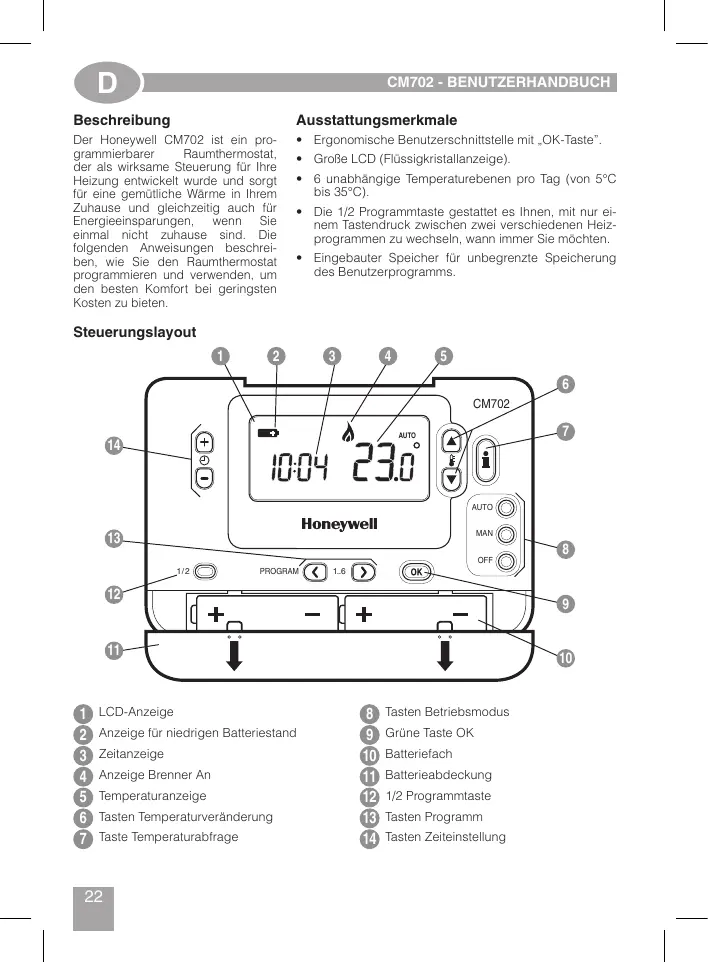

Steuerungslayout

1 LCD-Anzeige
2 Anzeige fur niedrigen Batteriestand
3 Zeitanzeige
4 Anzeige Brenner An
5 Temperaturanzeige
6 Tasten Temperaturveränderung
7 Taste Temperaturabrage

8 Tasten Betriebsmodus
9 Grune Taste OK
10 Batteriefach
11 Batterieabdeckung
12 1/2 Programmtaste
13 Tasten Programm
14 Tasten Zeiteinstellung

Dieser Abschnitt zeigt Ihnen in 3 einfachen Schritten, wie Sie den Raumthermostat einstellen und betreiben:

SCHRITT 1: Einbau der Batterien

Hinweis:itteverfahrenSie gemabden Anwesungen inthisemAbschnittnur,wnne dieAnzeige des RaumthermostatleeristkeineSymboleoderZahlenwerdenangezeit).Wen die Raumtemperatur schon angezeigt wird,gehene Sibeitteweiter zu Schritt2:Einstellen von Tag und Uhrzeit.

Einbau der Batterien:

a. Heben Sie die Frontabdeckung des Raumthermostat nach offen, um an die Batterieabdeckung und die Produktsteuerung zu gelangen.
b. Entfernen Sie die Batterieabdeckung, indem Sie sie nach unter drücken und herausziehen.
c. Legen Sie die 2 x AA LR6 Alkaline Batterien ein, die zusammen mit dem Raumthermostat geliefert wurden und stellen Sie bereits die richtige Polarität der Batterien sicher (siehe 'Steuerungslayout' auf Seite 22).
d. Nach einer kurzen Unterrechnung zeigt der Raumthermostat Informationen auf der Anzeige an und ist nun betriebsbereit.
e. Befestigen Sie die Batterieabdeckung wieder, indem Sie sie fest in die Vorderseite des Raumthermostat zurückschieben.

SCHRITT 2: Einstellen von Tag und Uhrzeit

Einstellen von Tag und Uhrzeit:

a. Drücken Sie einmal entweder die Taste 一 _ 一 oder die Taste um in den Zeiteinstellungsmodus zu gelangen. Die LCD-Anzeige zeigt die blinkenden Ziffern (wenn die Einheit das erste Mal in Betrieb genommen wird, zeit die Anzeige 12:00).
b. Verwendten Sie die Tasten oder um die richtige Uhrzeit einzustellen und drücken Sie dann die grüne Taste (OK zum Bestätigten.

Hinweis: Falls Sie nur zufällig in diesen Modus gelangt sind, drücken Sie die Taste AUTO, MAN oder OFF, um diesen Modus zu verlassen.

SCHRITT 3: Ausführten des eingebauten Heizprogramms

Der Raumthermostat ist jetzt betriebsbereit. Drücken Sie die Taste AUTO, und das eingebaute Heizprogramm wird aktiviert. Hinweis: Das eingebaute Heizprogramm wurde entwickelt, um normale Komfortansprüche zu erfüllen. Falls Sie die Einstellungen anpassen sollen, gehen Sieitte weiter zum nachsten Abschnitt „Programmierung des Raumthermostat'

PROGRAMMIERUNG DES CM702

Effizient in der tätiglichen Benutzung

Das eingebaute Heizprogramm

Der Raumthermostat verfügbar über zwei unabhängige Heizprogramme (PROG 1 und PROG 2), zwischen denen mit freiher die 1/2 Taste gewechseit werden kann.

Das eingebaute Heizprogramm verfügt über 6 veränderliche Temperaturebenden pro Tag, die zwischen 3:00 Uhr und 2:50 Uhr des folgenden Tages eingestellt werden konnen. Dadurch konnen Sie die Abendtemperatur auch nach Mitternacht noch aufrecht erhalten.Eine Temperaturebene kann zwischen 5^ und 35^ eingestellt und in Schritten von 0,5^ verändert werden. Das werkseitig eingestellte Heizprogramm verfürt folgendermaßen:

PROG1

Interval Vall	1	2	3	4	5	6
Tag	6:30	8:00	12:00	14:00	18:00	22:30
Temperaturebenen	21°C	18°C	21°C	18°C	21°C	16°C

PROG 2

Interval Vall	1	2	3	4	5	6
Tag	8:00	10:00	12:00	14:00	18:00	23:00
Temperaturebenen	21°C	21°C	21°C	21°C	21°C	16°C

Überprüfen des eingebauten Heizprogramms

Um die eingebauten Heizprogramme zu überprüfen oder zu bearbeiten, verwenden Sieotide Tasten PROGRAM oder zum Wechseln zwischen den einzelnen 6 Programm-mintervallen, und die 1/2 Tasten zum Wechseln zwischen PROG1 und PROG2.

Ändern des eingebauten Heizprogramms

a. Drucken Sie entweder die Tasten PROGRAM oder die Tasten PROGRAM um in den Programmiermodus zu gelangen. Die Einstellungen Zeit / Temperatur für das Interval am Montag (Tag 1) blinken wie aufgezeugt. Das aktive Interval wird durch ein blinkendes Quadrat um die Ziffern unter auf der Anzeige hervorgehoben und der gewählte Tag wird mit der Anzeige Tag angezeigt.

Hinweis: Das aktive Programm (PROG1 oder PROG2) wird in der oberen rechten Ecke der LCD-Anzeige dargestellt. Wahlen Sie mit der 1/2 Taste das Programm, das Sie andereymachten.

b. Verwenden Sie die Tasten oder um den Intervalstart einzustellen. Die Anzeige hört auf zu blinken und 'OK?' wird angezeigt. Das Festhalten der Taste bewirkt ein schneles Verändern der Uhrzeit.

Hinweis: Wenn Sie die Tasten oder drucken und die Anzeige stellt das{nachste Intervall blinkend dar, bedeutet dies,dass die nachste Änderung vorgeschoben wird.

c. Wenn die gewünschte Uhrzeit erreicht ist, drucken Sie die grüne Taste OK zum Bestätigten. Hinweis: Wenn die ursprüngliche Zeiteinstellung keine neue Einstellung erfordert, drucken Sie die grüne Taste OK und gehen über zu Schritt d'.

d. Die Temperatureinstellung für Interval 1 am Montag (Tag 1) blinkt jetzt. Um diese einzustellen, drucken Sie die Tasten oder und bestätigten Sie die Einstellungen werden mit der grünen Taste OK.
e. Das nachste Zeit- und Temperaturinterval ist jetzt aktiv. Stellen Sie dieses ein, indem Sie die oben genannten Schritte b-d wiederholen, bis alle 6 Intervalle für Montag eingestellt sind, oder drücken Sie jederzeit die Taste AUTO, um das Programm wie eingestellt auszuführen.

Ausschalten / Einschalten von Zeitintervallen

Der Raumthermostat verfügt über 6 Zeitintervalle, die für jeder Tag programmiert werden konnen. Mochlicherweise bereits Sie aber nicht all these Schaltpunkte für ihre Heizforderungen. Daher kann jedem der Interva 2 bis 6 vom Heizprogrammprofil entfern (oder wieder hinzugefügt) werden.

Ausschalten oder Einschalten der Zeitintervalle:

a. Um nicht benoitige Zeitintervalle auszuschalten, gehen Sie mit den Tasten PROGRAM oder und der 1/2 Taste zum gewünschten Interval (2 bis 6) und gewährleisten Sie, dass das richtige Intervall mit dem blinkenden Quadrat hervorgehob ist. Drucken und halten Sie die Taste für mindestens 2 Sekunden und die Anzeige wird bestätig, dass das Intervall aus dem Programm entfern wurde.
b. Um ein Intervall wider einzuschalten, verfahren Sie genau so wie oben beschreiben und gehen Sie zu dem bereits ausgeschalten Intervall. Um diese Intervall wider einzuschalten, drücken und halten Sie die Taste für mindestens 2 Sekunden.

Auswahlen des Betriebsmodus

Der Raumthermostat kann in drei verschiedene Modi betrieben werden: Automatisch, Manuell oder Off. Um den Betriebsmodus einzustellen, drücken Sie entweder die Taste AUTO, MAN oder OFF. Die Anzeige zeigt den gegenwartig aktiven Modus mit der Anzeige AUTO, MAN oder OFF.

• Der Modus AUTO (automatisch) stellt den Raumthermostat so ein, dass er das eingebaute Temperaturprogramm (Standard oder personalisiert) abarbeitet. Der Betrieb des Raumthermostat in thisem Modus stellt die Beste Möglichkeit dar, ein hohes Niveau an Temperaturkomfort zu erreichen und darauf großmöglich Energie einzusparen.

AUTO1 auf der LCD-Anzeige beweutet, dass PROG 1 das gegenwärft abgearbeitete Heizprogramm ist.

AUTO 1 auf der LCD-Anzeige besteht, dass PROG 2 das gegenwirgigt abgearbeitete Heizprogramm ist.

Verwenden Sie die 1/2 Taste, um entspreadher Herizanforderungen zwischen diesen Programmen zu wechseln.

• Der Modus MAN (manuell) stellt den Raumthermostat so ein, dass er den ganzen Tag als einfacher Thermostat mit einem festen Sollwert arbeitet. Der Sollwert kann mitilde der Tasten und zwischen 5^ und 35^ eingestellt werden. Der Raumthermostat wird diese Temperatur aufrecht erhhalten, bis ein anderer Betriebsmodus oder eine andere Temperatur gewährt wird.
• Der Modus OFF stellt den Raumthermostat so ein, dass er eine Minimaltemperatur von 5^ (Standard) aufrecht erhält, die als Frostschutz für Ihr Zuhause dient.

Während des normalen Betriebs

- Temperaturabfrage

In den Betriebsmodi AUTO, MAN und OFF zeit der Raumthermostat die gegenüber Graumtemperatur an. Um die programmierte Zieltemperatur (die Temperatur, die der Raumthermostat versucht, aufrecht zu erhalten) zu überprüufen, drücken Sie die Taste Der Wert für diese Zieltemperatur' wird für 5 Sekunden blinkend darestellt, bevor die Anzeige wieder auf die gegenüber Graumtemperatur wechselt.

Aufheben der Temperatur

Während des normalen Betriebs (Modus AUTO) kann die programmierte Temperatur manuell eingestellt werden, indem Sie die Tasten ① oder ②, oder die Taste ③ drucken. Die 'Zieltemperatur' wird angezeigt und blinking für 5 Sekunden – damit kann mithilfe der Tasten ④ oder ⑤ der eingestellte Wert verändert werden. Hinweis: Dieses Aufnahme der Temperatur wird beim nachsten programmierten Temperaturwechsel gelöscht.

Einstellen der Uhrzeit

Um nur die Uhrzeit während des normalen Betriebs einzustellen verwenden Sie die Tasten ① + oder - und drucken Sie dann wieder die grüne Taste OK zum Bestätigkeiten der Änderungen.

Symptom	Lösung
Leere Anzeige (keine Stromver-sorgung).	Überprüfen Sie, ob die Batterien eingelegt sind, indem Sie die Batterieabdeckung entfernen. Überprüfen Sie, ob die Batterien mit der richtigen Pol-ung eingelegt wurden. Ersetzen Sie die Batterien.
Die Anzeige stellt ein blinkendes Symbol dar.	Die Batterien im Thermostat verfügbar nur noch über eine geringe Leistung – ersetzen Sie die Batterien.
Die Anzeige stellt ein Symbol dar.	In Ihrhem Heizsystem ist ein Fehler aufgetreten. Entfer-nen Sie die Batterien und legen Sie diese erneut ein.Falls dasSymbol nicht innerhalb weniger Minu-ten erlischt, Kontaktieren Sie ihren Installateur.

HAUFIG GESTELLTE FRAGEN

Wie wechsel ich beim Raumthermostat die Batterien aus, wenn diese leer sind?

Der Raumthermostat überwacht ständig den Batteriestand, der normalerweise für 2 Jahre ausreichend ist. Wenn die Leistung nachlasst, wird dies durch ein blinkendes Symbol auf der Anzeuge dargestellt. Um die Batterien zu wechseln, befolgen Sieitte die Schritte im oberstehenden Abschnitt ('SCHRITT 1: Einbau der Batterien' auf Seite 23), und erseten Sie in Schritt c die alten Batterien mit neuen. Hinweis: Wahlend des Batteriewechsels werden ihre Programmeinstellungen gespeichert. Es kann aber notwendig sein, dass Sie die Uhrzeit und das Datum neu einstehen müssen.

Wie stelle ich eine Temperatur für den gesamten Tag ein?

Zum Betrieb als einfacher Thermostat mit einer Temperatur über den gesamtten Tag wahren Sie den manuellen Betriebsmodus, indem Sie die Taste MAN drucken. Stellen Sie die Temperatur mit hijle der Tanten oder ein - die Temperatur kann zwischen 5^ und 35^ in Schritten von 0.5^ eingestellt werden. Der Raumthermostat wird diese Temperatur aufrecht erhalten, bis ein anderer Betriebsmodus gewählt wird oder eine andere Temperatur eingestellt wird.
