Produkttyp	Thermostat
Marke	Honeywell
Modell	Homexpert THR830T
Abmessungen (ca.)	80 x 80 x 30 mm
Gewicht (ca.)	150 g
Stromversorgung	2 x AA-Batterien
Anzeige	LCD-Display
Programmierbar	Ja, Wochenprogramm
Heizungssteuerung	Ein/Aus oder modulierend (je nach Anschluss)
Kompatibilität	Die meisten Heizungssysteme (Gas, Öl, Elektro)
Einstellbereich Temperatur	5°C bis 35°C
Genauigkeit	±0,5°C
Schaltleistung	max. 3 A (230 V AC)
Schutzart	IP20
Montage	Wandmontage oder Aufputz
Umgebungstemperatur	0°C bis 40°C
Reinigung	Mit einem weichen, trockenen Tuch reinigen
Ersatzteile	Nicht separat erhältlich

Häufig gestellte Fragen - Homexpert THR830T HONEYWELL

Wie installiere ich den Honeywell Homexpert THR830T Thermostat?

Montieren Sie den Thermostat an der Wand oder auf einer Unterputzdose. Schließen Sie die Kabel gemäß der Anleitung an. Legen Sie Batterien ein (2x AA) und schalten Sie das Gerät ein.

Kann ich den Thermostat selbst programmieren?

Ja, der Thermostat bietet ein Wochenprogramm. Sie können bis zu 4 Schaltzeiten pro Tag einstellen.

Wie stelle ich die Uhrzeit ein?

Drücken Sie die Taste 'Menu' und navigieren Sie zu 'Uhrzeit'. Stellen Sie die Uhr mit den Pfeiltasten ein und bestätigen Sie mit 'OK'.

Was bedeutet die Anzeige 'ECO'?

Der ECO-Modus senkt die Temperatur um 3°C für energiesparende Phasen. Sie können ihn manuell aktivieren oder programmieren.

Wie setze ich den Thermostat zurück?

Halten Sie die Taste 'Reset' mit einem dünnen Gegenstand für 5 Sekunden gedrückt. Alle Einstellungen werden auf Werkseinstellungen zurückgesetzt.

Warum heizt meine Heizung nicht?

Überprüfen Sie die Batterien, die Sicherung und die Verkabelung. Stellen Sie sicher, dass die Solltemperatur höher als die Isttemperatur ist.

Kann ich den Thermostat mit einer Fußbodenheizung verwenden?

Ja, der Thermostat ist für die meisten Heizungssysteme geeignet, einschließlich Fußbodenheizung, sofern der Ausgang korrekt angeschlossen ist.

Wie wechsle ich die Batterien?

Entfernen Sie die Frontabdeckung, tauschen Sie die Batterien (2x AA) und setzen Sie die Abdeckung wieder auf. Die Einstellungen bleiben erhalten.

Der Bildschirm ist dunkel, was tun?

Prüfen Sie, ob die Batterien eingelegt und richtig ausgerichtet sind. Falls nötig, ersetzen Sie die Batterien durch neue.

Wo finde ich die Bedienungsanleitung?

Die Anleitung liegt dem Gerät bei oder kann als PDF auf der Honeywell-Website heruntergeladen werden. Bei uns auf Notice-Facile.com finden Sie ebenfalls eine Version.

BEDIENUNGSANLEITUNG Homexpert THR830T HONEYWELL

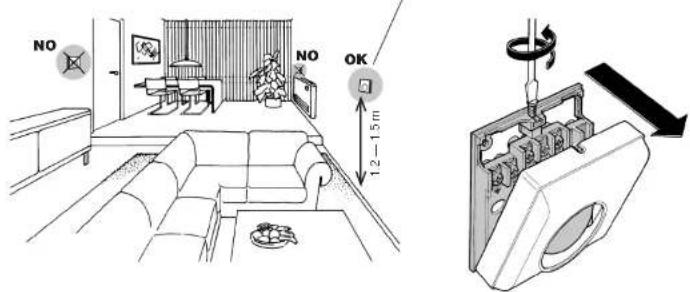

Nicht in der Nähe von warmen oder kalten Luftquellen installieren.

NO NO OK 12 - 15 m

HINWEIS: Falls Sie keine Erfahrung mit der Installation solcher Anlagen haben, sollten Sie diese Schnitte von einem professionellen installateur ausführen lassen.

UNTERBRECHEN SIE VOR DER INSTALLATION DIE STROMZUFUHR: Es kann zu Stromschlägen oder Schäden an der Anlage kommen.

Was ist ein Raumthermostat?

...eine Erklärung für Hauseigentümer

Ein Raumthermostat schaltet je nach Bedarf das Heizungssystem an oder aus. Er funktioniert, indem er die Lufttemperatur misst, die Heizung anschaltet, wenn die Lufttemperatur unter den Sollwert fällt, und sie anschaltet, wenn die eingestellte Temperatur erreicht wurde. Auch wenn die Temperatur beim Raumthermostat höher eingestellt wird, erfolgt keine schnellere Aufheizung des Raumes. Wie schnell sich ein Raum aufheizt, hängt vom Heizsystem ab. zum Beispiel von der Größe des Heizkessels und der Heizkörper.

Die Einstellung hat auch koinen Einfluss darauf, wie schnell sich ein Raum abkühl. Wenn der Sollwert am Raumthermostat niedriger eingesleit wird, erfolgt die Haftung der Temperatur auf diesem niedrigem Niveau.

Das Heizungssystem arbeitet nicht, wenn es durch einen Zeitschalter oder eine Programmierung abgeschaltet wurde.

Sie sollten den Raumhermostat auf die niedrigste Temperatur einstellen, bei der Sie sich wohlfühlen, und ihn dann ohne weitere Eingriffe seine Arbeit tun lassen. Die beste Art die richtige Wohlfühle temperature zu finden ist es, den Raumhermostat auf eine niedrige Temperatur zu stellen - z.B. 18 °C - und ihn

dann jeden Tag um ein Grad höher zu stellen, bis Sie die Temperatur gefunden wird, die als angenehm empfunden wird. Der Thermostat muss dann nicht weiter eingestellt werden. Jede Veränderung über diese Einstellung hinaus verschwendet Energie und kostet Sie mehr Geld.

Wenn für Heizungssystem aus einem Heizkessel und Heizkörpern besteht, gibt es meistens nur einen Raumthermostat für das ganze Haus. Sie können jedoch unterschiedliche Temperaturen in einzelnen Räumen einstellen, indem Sie Thermostatverdite an einzelnen Heizkörpern installieren. Falls Sie keine Thermostatventile haben, sollten Sie eine Temperatur wählen, die für das ganze Haus angemessen ist. Wenn Sie Thermostatventile haben, können Sie eine etwas höhere Einstellung wählen, um sicherzustellen, dass es auch im kältesten Raum angemahrt ist, und dann durch die Einstellung der Ventile ein Überheizen der übrigen Räume vermeiden.

Raumthermostate benötigen eine freie Luftzirkulation, um die Temperatur zu messen, daher dürfen Sie nicht durch Vorhänge oder Möbel verdeckt werden. Die Nähe zu Heizstrahlern, Fernsahgeräten, Wand- oder Tischlampen kann die Funktion des Thermostats beeinträchtigen.

Wandmontage

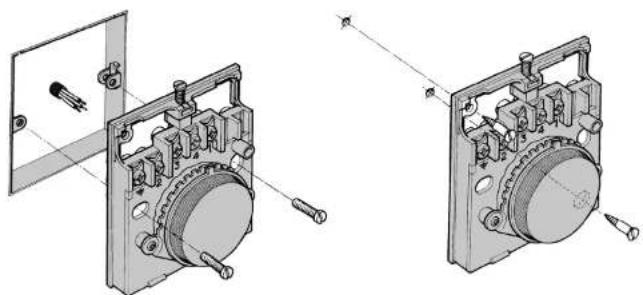

Montage an Verteilerdose Bündige Montage an der Wand

Entlernen Sie den Thermostat wie links gezeigt von der Wandhalterung. Installieren Sie ihn ca. 1,2 bis 1.5 Meter über dem Boden.

Verkabelung

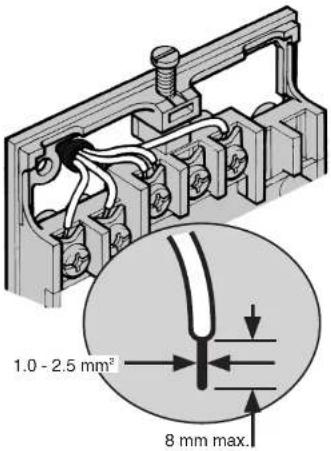

1.0 - 2.5 mm² 8 mm max.

Schließen Sie die Kabel von Ihrer Heiz- oder Kühlungsanlage wie auf der linken Seite gezeigt an den Thermostat an. Für weitere Details siehe Schaltpläne.

1 Stellen Sie sicher, dass der Strom abgestellt Ist.
2 Ziehen Sie ca. 6 mm der Kabel-Isolierung ab.
3 Lösen Sie die Schraube des Anschlusselements, führen Sie den Drahl in den Schlitz ein und ziehen Sie die Schraube fest.
4 Folgen Sie den unterstehenden Anweisungen, um die Installation zu prüfen und abzuschließen.

HINWEIS: Alle Verdrahtungen müssen mit den IEE-Verdrahtungsvorschriften Übereinstimmen. Netzstrom-Ladekabel von der Verdrahtung der Anlage fernhalten.

System testen und Installation abschließen

Die Abdeckung wieder aufsetzen und sichern

0° 15° 30° 0°

Drehknapf zum Testen auf 30 °C stellen.

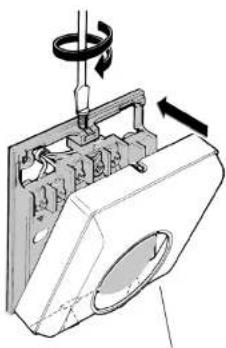

1 Abdeckung aufsetzen und wie links gezeigt mit Schraube belesligen.
2 Stromversorgung prüfen um sicherzustellen, dass die Heizungsanlage an ist.
3 Don Einstellknopf drohen und die Zieltemperatur auf 30 °C erhöhen. Wenn der Thermoslat richtig angeschlossen ist, sollte die Heizungsanlage anlangen zu heizen.
4 Um den Test abzuschließen die Zieltemperatur durch Drehen des Einsleiknöpfes auf einen angemessenen Wert einstellen. Die Heizungsanlage sollte sich abschallen.

Schaltpläne

HeizungsanlageKühlungsanlage

HEIZLAST 230V- 50-90 Hz

KÜHLAST N 230V- 50 60 Hz L

• Alle Verdrahtungen müssen mit den IEE-Verdrahtungsvorschriften übereinstimmen. Der Thermostat ist nur für feste Verdrahtungen geeignet.
• Ein Schaller mit einem Kontaklabstand von mindeslens 3 mm an allen Polen muss für das Unterbrechen der Stromversorgung in der festen Verdrahlung eingebaut werden.
• Der Thermostat ist ein Gerät der Klasse II (doppelt isoliert). Eine Parkstellungsklemme für die Durchgängigkeit einer externen Erdungsleitung wird mitgeliefert.
• Das Heizungssystem muss eine Sicherung mit höchstens 10 A umfassen. Das Kühlsystem muss eine Sicherung mit höchstens 6 A umfassen.
• Der Thermostat hat auf der Abdeckung 4 Aussparungen für die Verkabelung an der Oberfläche. Stellen Sie sicher, dass das Kabel die Öllnung vollständig ausfüll und keine Lücken entstehen. Falls verwendet, müssen Minikanäle fest mit der Thermostalabdeckung verbunden werden, sodass keine Lücke entstehl.

Haftungsbeschränkung

Honeywell gewährt eine Garantie von 2 Jahr ab dem Kauflaum. Wir verpflichten uns, Produkte nach unserem Ermessen zu ersetzen oder zu reparieren, wenn sie innerhalb von 2 Jahr delekli werden sollten, jedoch nur infolge von Material- oder Verarbeitungsferrern. Die Garantie orlscht, wenn das Produkt nicht in Über- einstimmung mit Honeywells Anweisungen installiert oder gewartet wurde, wenn es nicht ordnungsgemäß benutzt wurde, oder wenn Versuche unternommen wurden, das Produkt in irgendeiner Weise zu manipulieren, zu zorlegen oder zu verändern.

Diese Produktgarantie gibt die vollständige Haltung von Honeywell an. Sie erstreckt sich nicht auf Folgeschäden oder -vorluste oder Installationskosten, die durch ein delekles Produkt entstehen.

Sollte das Produkt defekt sein, senden Sie es bitte zusammen mit einem Kaufbeleg oder einer Quiltung an den Händler zurück, bei dem Sie es gekauß haben. Dies hat keine Auswirkungen auf ihre gesetzlichen Rechte.

Sollen Sie weitere Informationen zu diesem Produkt benötigen, wenden Sie sich an Honeywells homexpert™ Kundenservice unter 0180 5 70-10 50 ^® Mo.-Fr. von 08 - 195a, von 09-16 Uhr

*0,14 Euro/min. aus dem dt. Festnetz, Mobilfunkpreise können davon abweichen.

Eine vollständige Übersicht der Geschäftsbedingungen finden Sie auf www.nomexpertbyhonyewell.com © 2010 Honeywell International Inc.

Novar GmbH a Honeywell Company Brothhausen 1-51491 Overath
