BEDIENUNGSANLEITUNG Homexpert THR092HRT HONEYWELL

Installation und Bedienung

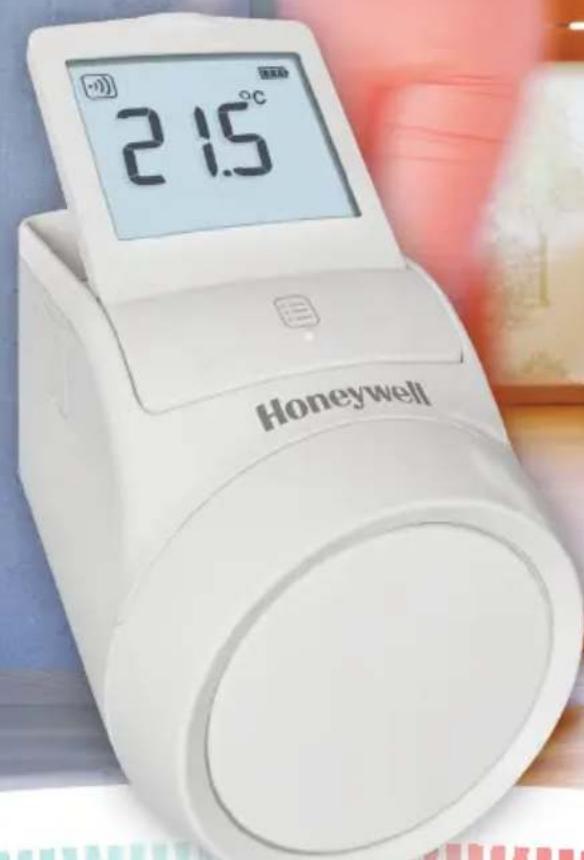

21.5°C Honeywell

Holen Sie das Beste aus Ihrem evohome System heraus

Vielen Dank, dass Sie sich für den drahtlosen evohome

Heizkörperregler entschieden haben. Wenn Sie den Heizkörperregler in Ihr bestehendes evohome System einbinden, können Sie weitere Räume (Zonen) unabhängig voneinander regeln. Dabei lässt sich bei mehr Komfort zusätzlich Energie einsparen.

Energieeinsparung mit Einzelraumregelung

Mit evohome lassen sich Räume sowohl einzeln regeln als auch mehrere Räume zu einer Raumlösung (Zone) zusammenfassen. Jeder Raum bzw. jede Zone kann mit einem Zeitprogramm unabhängig und individuell geregelt werden. So können Sie es sich in den Räumen, in denen Sie sich gerade aufhalten, gemütlich warm machen, während Sie in den anderen Räumen die Temperatur reduzieren und Energie sparen.

Holen Sie das Beste aus Ihrem evohome System heraus

Folgen Sie diesen Anweisungen, um das evohome System einzurichten. Geräte, die mit Netzspannung versorgt werden, müssen von einem Fachmann installiert werden.

Bevor Sie beginnen

Prüfen Sie, ob Sie alle für Ihr System benötigten Geräte haben: Sie benötigen das evohome Bediengerät und für jeden Heizkörper einen Heizkörperregler.

Symbolschlüssel

evohome Bediengerät

Heizkörperregler

In dieser Anleitung

Was im Paket ist 4

Übersicht über den Heizkörperregler 4

Heizkörperregler in Betrieb nehmen 5

Bedienung des Heizkörperreglers 12

Fehler und Behebung 17

Technische Daten und Sicherheitsinformationen 18

Was im Paket ist

1 x Heizkörperregler mit Ventiladapter

für Standardventile M30x1,5

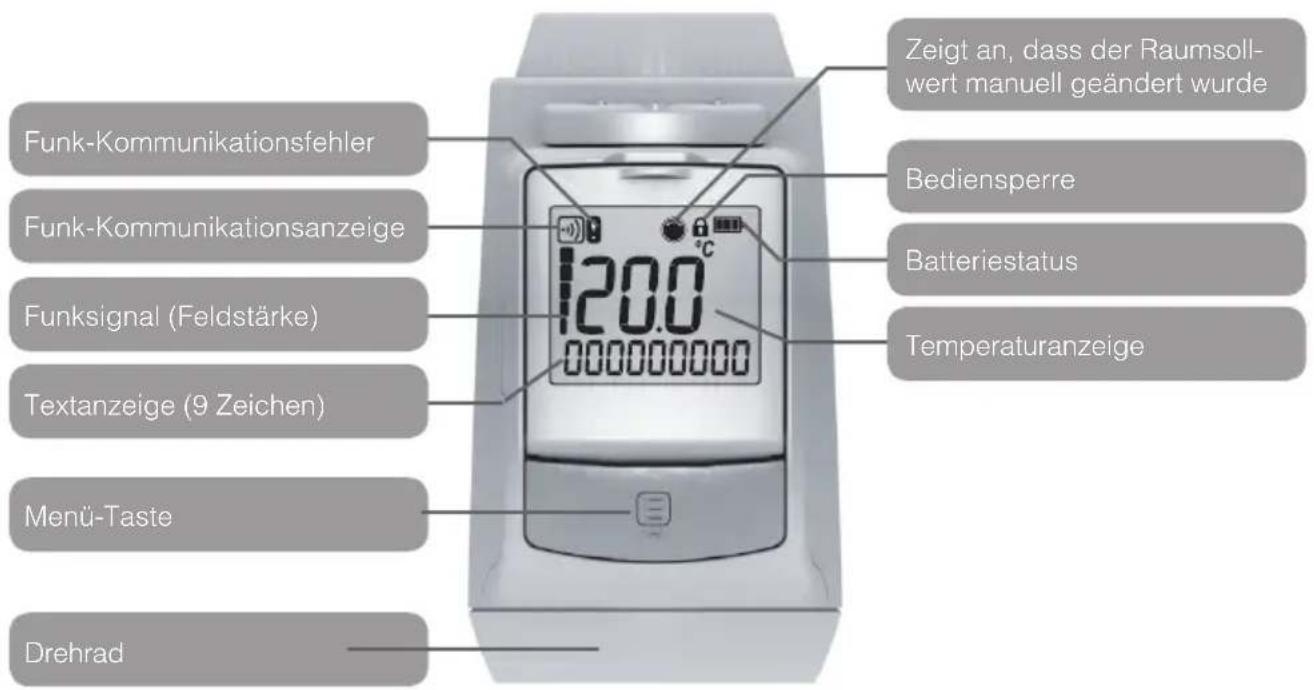

Übersicht über den Heizkörperregler

Funk-Kommunikationsfehler Funk-Kommunikationsanzeige Funksignal (Feldstärke) Textanzeige (9 Zeichen) Menü-Taste Drehrad Zeigt an, dass der Raumsollwert manuell geändert wurde Bediensperre Batteriestatus Temperaturanzeige

Heizkörperregler in Betrieb nehmen

Wenn Sie einen oder mehrere Heizkörperregler in Betrieb nehmen, müssen die Geräte zuerst mit dem evohome Bediengerät verbunden werden (Binding). Das Binding ist erforderlich, damit die Geräte miteinander kommunizieren können.

Wenn ein Gerät mit dem evohome Bediengerät verbunden ist, wird das Binding (Verbindung) dauerhaft im Gerät gespeichert, auch bei Stromausfall.

In diesem Abschnitt

Schritt 1: Batterien einlegen und Heizkörperregler verbinden 6

Schritt 2: Heizkörperregler installieren 7

Schritt 3: Kommunikation Funktest 9

Erweiterte Einstellungen 10

Schritte 1 und 2 müssen für jede neue Zone wiederholt werden, die Sie zu Ihrem Heizungssystem hinzufügen.

Schritt 1

evohome Bediengerät

Wenn Sie nicht der GEFÜHRTEN KONFIGURATION folgen, beachten Sie die Schritte auf Ihrem evohome Bediengerät:

1. EINSTELLEN drücken und 3 Sekunden 🌐 gedrückt halten.
2. Das grüne Häkchen drücken.
3. RAUM HINZUFÜGEN wählen.
4. Den Raum drücken, zu dem Sie den Heizkörperregler hinzufügen möchten.
5. Ggf. den Raum umbenennen und/oder das grüne Häkchen drücken.
6. HEIZKÖRPERREGLER wählen.
7. Wenn Sie die Raum-temperatur mit dem evohome Bediengerät (das sich in diesem Raum befinden muss) regeln möchten, JA drücken. Ansonsten NEIN drücken.

Diese Schritte müssen Sie für jeden Heizkörperregler wiederholen.

Es kann bis zu 4 Minuten dauern, bis die aktuelle Raum- sollwerttemperatur am Heizkörperregler angezeigt wird.

Wenn das Binding nicht erfolgreich ist, wird es automatisch nach ca. 10 Minuten beendet.

- oder -

Um das Binding abzubrechen, mit dem Drehrad EXIT wählen und mit der Taste bestätigen.

Batterien einlegen und Heizkörperregler verbinden

1 Drehrad entfernen.
2 Batteriedeckel öffnen und die bereitgestellten AA-Batterien einsetzen.
3 Deckel schließen und Abdeckung wieder anbringen.
4 Taste einmal drücken. KEIN BIND sollte erscheinen.
5 Taste 5 Sekunden lang gedrückt halten, bis BIND erscheint.
6 Taste einmal drücken. BINDING sollte erscheinen.
7 Sie sollten eine ERFOLG-Meldung am evohome Bediengerät erhalten (falls nicht, zurückgehen und erneut verbinden).
8 Der Name des zugeordneten Raums sollte auf der Anzeige erscheinen, wenn Sie die Taste ☐drücken.

Es kann bis zu 4 Minuten dauern, bis die aktuelle Raum-sollwerttemperatur am Heizkörperregler angezeigt wird.

Wenn das Binding nicht erfolgreich ist, wird es automatisch nach ca. 10 Minuten beendet.

- oder -

Um das BINDING abzubrechen, mit dem Drehrad EXIT wählen und mit der Taste bestätigen.

12 DRÜCKEN 5 SEK. GEDRÜCKT HALTEN DRÜCKEN

Schritt 2

Abhängig vom vorhandenen Thermostatventl wird eventuell einer der mitgelieferten Adapter benötigt:

1. Adapter auf das Heizkörperventil aufsetzen und festdrehen, bis es einrastet.
2. Falls notwendig, Adapter mit einer der mitgelieferten Schrauben sichern.

Heizkörperregler installieren

1 Raum (Zone) für den Heizkörperregler wählen.
② Schieber in Position "offen" stellen.
3 Ventiladapter vom Heizkörperregler trennen.
4 Drehrad entgegen dem Uhrzeigersinn bis zum Anschlag drehen.
5 Vorhandenen Thermostat vom Heizkörperventil entfernen.
6 Ventiladapter auf das Heizkörperventil schrauben.
⑦ Heizkörperregler wieder auf den Ventilaufsatz stecken.
8 Schieber in Position "geschlossen" stellen.

Schritt 2 – Fortsetzung

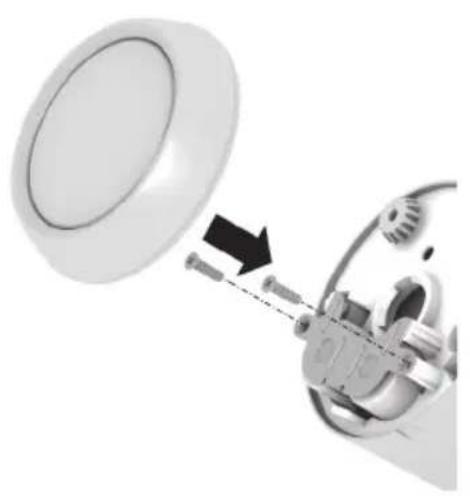

Batterien sichern Heizkörperregler sichern

Signalstärke des Funksignals zwischen Heizkörperregler und evohome Bediengerät testen.

Am Heizkörperregler für die gewählte Zone

1 Taste drücken.
Der Name der Zone erscheint.
2 Taste ☐ca. 5 Sekunden lang gedrückt halten.
3 Mit dem Drehrad FUNKTEST wählen.
4 Taste erneut drücken.
In der Anzeige erscheint TEST.

5 Taste ☐erneut drücken, um ein Testsignal an das evohome Bediengerät zu senden. Wenn die Funksignale empfangen werden, wird die Feldstärke am Heizkörperregler als Balken und Zahl angezeigt von 1 (schwach) bis 5 (sehr gut). 0 bedeutet, dass der Heizkörperregler kein Signal vom evohome Bediengerät zurückerhalten hat.

6 Um den Funktest zu beenden, mit dem Drehrad EXIT wählen und mit der Taste bestätigen. Der Funktest wird nach 10 Minuten automatisch beendet.

12 DRÜCKEN DRÜCKEN5 SEK. GEDRÜCKT HALTEN 3 45 5 SIGNAL

Erweiterte Einstellungen

Grundeinstellungen

Bei Bedarf lassen sich 12 Grundeinstellungen (Parameter) anpassen.

Parameter ändern

1 Taste ☐ca. 5 Sekunden lang gedrückt halten, bis Parameter 1 blinkt (linke Ziffer).
2 Mit dem Drehrad den gewünschten Parameter (linke Ziffer) wählen.
3 Taste drücken, um den Parameter zu bearbeiten (rechte Ziffer).
4 Mit dem Drehrad die gewünschte Einstellung (rechte Ziffer) wählen und mit der Taste bestätigen.
5 Zum Verlassen des Menüs mit dem Drehrad EXIT wählen und mit der Taste bestätigen.

Parameter Bedeutung Einstellungen

1 SPRACHE	Sprache einstellen	1 ... 62 = Deutsch*
2 BELEUCHT	HintergrundbeleuchtungDas Display wird eingeschaltet, wenn das Drehrad bewegt oder die Taste gedrückt wird.	0 = ausgeschaltet1 = aktiviert*
3 FENS ZEIT	Dauer der FensterfunktionBei Fenstererkennung wird das Heizkörperventil für die eingestellte Dauer geschlossen.	0 = ausgeschaltet30 = Minuten*60 = Minuten90 = Minuten
4 FENS FALL	Empfindlichkeit der Fensterfunktion bei fallender RaumtemperaturRaumtemperaturänderung, bevor die Fensterfunktion aktiv wird	0.2 ... 200.2 = empfindlich0.6 *20 = weniger empfindlich
5 FENS STEI	Empfindlichkeit der Fensterfunktion bei steigender RaumtemperaturRaumtemperaturänderung, bevor die Fensterfunktion deaktiviert wird	0.2 ... 200.2 = empfindlich*20 = weniger empfindlich
6 VENTILHUB	Einstellung des VentilhubsDer Heizkörperregler arbeitet ab Werk mit dem optimalen Ventilhub. Wenn der gesamte Ventilhub ausgenutzt werden soll, kann der Vollhub-Modus gewählt werden.	0 = Standard*1 = Vollhub-Modus
7 RAUMTEMP	TemperaturanzeigeAnzeige der programmierten Solltemperatur oder der gemessenen Raumtemperatur	0 = Solltemperatur*1 = Raumtemperatur
8 OFFSET	Temperatur-OffsetWenn die vom Heizkörperregler gemessene Temperatur von der an einer anderen Stelle im Raum gemessenen Temperatur abweicht, kann dies korrigiert werden.	-3 ... 30 = 0°C offset*
9 BATTERIE	BatterietypAuswahl der im Heizkörperregler verwendeten Batterien	0 = Alkaline*1 = Lithium2 = NiMH
10 VENTILPOS	Anzeige der VentilpositionWenn dieser Parameter aktiviert ist, wird kurzzeitig die errechnete Ventilposition angezeigt.	0 = ausgeschaltet*1 = aktiviert
11FENST TYP	Erkennung FensterfunktionAutomatische Erkennung bei Temperaturänderung, dass ein Fenster geöffnet ist	0 = ausgeschaltet1 = aktiviert*
12 WERKEINST	Zurücksetzen auf WerkseinstellungSetzt alle Parameter zurück auf Werkseinstellung (das Binding bleibt erhalten)	0 = kein Reset1 = Reset*
13 EXIT	###rücken, um das Menü zu verlassen

*Grundeinstellung

Bedienung des Heizkörperreglers

Der Heizkörperregler regelt die Raumtemperatur entsprechend der Vorgaben des evohome Bediengeräts, ohne dass weitere Einstellungen am Heizkörperregler vorgenommen werden müssen.

Manuelle Änderungen der Raumtemperatur können jederzeit direkt am Heizkörperregler vorgenommen werden.

In diesem Abschnitt

Manuelle Temperaturänderung 13

Anzeige des Raum-(Zonen-)Namens 14

Batterien tauschen 14

Automatische Überwachungsfunktionen 15

Notbedienung 16

Manuelle Temperaturänderung

Manuelle Änderung der Raumsollwert-Temperatur

Die Raumsollwert-Temperatur kann jederzeit mit dem Drehrad geändert werden. Die geänderte Raumsollwert-Temperatur ist bis zum nächsten Schaltpunkt gültig.

Das Symbol 📷eigt an, dass die Temperatur manuell geändert wurde. Beim nächsten Schaltpunkt erlischt das Symbol.

Heizkörperregler ausschalten

Wird das Drehrad solange gegen den Uhrzeigersinn gedreht, bis OFF erscheint, wird das Ventil permanent geschlossen.

In dieser Einstellung ist das Zeitprogramm des evohome Bediengeräts für diesen Heizkörperregler nicht mehr aktiv. Frostschutz ist aber gewährleistet, sofern die Heizung eingeschaltet ist.

Um das Zeitprogramm wieder zu aktivieren, muss am Heizkörperregler eine Temperatureinstellung vorgenommen werden. Ab dem nächsten Schaltpunkt arbeitet der Heizkörperregler wieder nach dem Zeitprogramm.

Anzeige des Raum-(Zonen-)Namens

Raumname (Zonenname) am Heizkörperregler anzeigen

1 Taste 📋drücken.
② Der dem Heizkörperregler zugeordnete Raum-(Zonen-)name wird kurz angezeigt.

1

Automatische Überwachungsfunktionen

Fensterfunktion

Wenn Sie ein Fenster öffnen und die Temperatur dadurch sinkt, schließt der Heizkörperregler das Heizkörperventil um Energie zu sparen.

Im Display erscheint WINDOW und das Symbol 📋 wird am evohome Bediengerät für diesen Raum angezeigt.

Wenn die Temperatur wieder ansteigt, spätestens aber nach der eingestellten Zeit (Werkseinstellung: 30 Minuten), öffnet der Heizkörperregler das Heizkörperventil wieder.

Ventilschutz

Wenn das Heizkörperventil innerhalb von 2 Wochen nicht vollständig geöffnet wurde, wird ein Selbsttest (Zwangslauf) durchgeführt. Der Heizkörperregler öffnet am darauffolgenden Montag kurzzeitig das Heizkörperventil, um ein Festsitzen zu verhindern. Im Display erscheint EVL.

Die Heizung darf nicht abgeschaltet sein, sonst kann der Heizkörperregler die Frostschutzfunktion nicht übernehmen.

Frostschutz

Wenn die Temperatur unter 5 °C abfällt, öffnet der Heizkörperregler das Heizkörperventil so lange, bis die Temperatur wieder auf 6 °C ansteigt. Damit wird verhindert, dass die Heizung einfriert.

Im Display erscheint FROST.

Notbedienung

Der Heizkörper wird nur warm werden, wenn die Heizung eingeschaltet ist.

Notbedienung bei leeren Batterien

1 Schieber in die offene Position bringen.
2 Heizkörperregler vom Ventilaufsatz abziehen.
3 Heizkörperventil mit dem Stellrad am Ventilaufsatz von Hand bedienen:
Gegen den Uhrzeigersinn = Ventil öffnen Im Uhrzeigersinn = Ventil schließen

Problem/Anzeige Mögliche Ursache Behebung

	Batterien leer Batterien wechseln.
Symbole blinken	Keine Funk-Kommunikation Funkverbindung zwischen Heizkörperregler und evohome Bediengerät prüfen (Funktest).Binding wiederholen.Spannungsversorgung am evohomeBediengerät und am Heizkörperregler prüfen.
KEIN SYNC	Funkverbindung unterbrochen	Funkverbindung zwischen Heizkörperregler und evohome Bediengerät prüfen.
E1SENSOR	Gerät defekt Gerät tauschen.
E2VENTILMotor kann nicht bewegt werden	Gerät nicht richtig installiertHeizkörperventil klemmt	Montage prüfen.Prüfen, ob das Ventil manuell bewegt werden kann, (siehe Notbedienung auf Seite 16).Blockade beheben oder Ventil ersetzen.
Der Heizkörper wird nicht kalt	Heizkörperventil schließt nicht vollständig	Montage prüfen.Prüfen, ob das Ventil manuell bewegt werden kann, (siehe Notbedienung auf Seite 16).Blockade beheben oder Ventil ersetzen.Vollhub-Modus einstellen (Parameter 6).
Motor bewegt sich nicht	Ventilaufsatz nicht verriegelt Schieber in die Position "geschlossen" bringen
Der Heizkörperregler übernimmt keine Temperaturänderungen vom evohome Bediengerät	Ventil permanent geschlossenOFF wird angezeigt	Mit dem Drehrad die Raumtemperatur auf den gewünschten Wert einstellen. Der nächste Schaltbefehl vom evohome Bediengerät wird vom Heizkörperregler wieder ausgeführt.
GESPERRT	ManuelleTemperaturänderung am Heizkörperregler vom evohome Bediengerät deaktiviert	Manuelle Temperaturänderungen für diesen Heizkörperregler / diese Zone im Installationsmenü des evohome Bediengeräts aktivieren.

Technische Daten

Typ THR092HRT

Schutzklasse IP30

Funkkommunikation ISM (868.0...870.0 MHz)

RX Klasse 2 Reichweite: typisch 30 m innerhalb von Wohngebäuden

Spannungsversorgung Batterietyp LR6, AA, AM3

Alkaline 2 x 1,5 V

Lithium 2 x 1,5 V

NiMH 2 x 1,2 V

Heizkörperanschluss M30 x 1,5

Umgebungstemperatur 0...50 °C

Abmessungen 96 x 54 x 60 mm

Umgebungsbedingungen Für Wohnbereich, Geschäfts- und Gewerbebereich sowie Kleinbetriebe

Luftfeuchtigkeit 10...90 % relative Feuchte, nicht kondensierend

Hinweise zur Sicherheit

Entsorgung

WEEE-Richtlinie 2012/19/EC

Richtlinie über Elektro- und Elektronik-Altgeräte

• Entsorgen Sie Verpackung und Produkt am Ende der Produktlebensdauer in einem entsprechenden Recycling-Zentrum.
• Entsorgen Sie das Produkt nicht mit dem gewöhnlichen Hausmüll.
  • Verbrennen Sie das Produkt nicht.
• Entfernen Sie die Batterien.
• Entsorgen Sie die Batterien entsprechend den gesetzlichen Bestimmungen und nicht mit dem gewöhnlichen Hausmüll.

Konformitätserklärung

Hiermit erklärt Honeywell, dass sich dieser Heizkörperregler THR092HRT in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Binding und Funktest – Übersicht

Taste ☑kurz drücken
Anzeige: Rauminformation
Taste ☑ca. 5 s gedrückt halten
BIND		∅	FUNKTEST		∅	EXIT
Taste ☑	Taste ☑ gedrückt halten, bis		Taste ☑Taste		standardanzeige	☐
JINJING ☐)	GEOESCHT		TEST zurück zur Stand
ERFOLGT			Taste ☑	Funksignal vom evohome Bediengerät
zurück zur Standardanzeige Anzeige der Feldstärke
			∅
			EXIT
			Taste ☑
			zurück zur Standardanzeige

Drehrad nach rechts drehen

Mo.-Fr. von 08:00–19:00 Uhr

und Sa. von 09:00–16:00 Uhr
