MANUALE UTENTE CM707 HONEYWELL
Honeywell CM707 è un termostato programmabile, progettato per controllare in modo efficiente ilsystema di riscaldamento e garantire una temperatura gradevole quando si é in casa e un risparmio energetico quando si è fuori casa. Le istruzioni che seguono spiegano come programmare e utilizzare il Termostato per ottenerile il massimo comfort al minimo costo.
Caratteristica
- Interfaccia utente ergonomica dotata di un tasting "OK".
- Grande display LCD (Liquid Crystal Display)
- Programma di riscaldamento per 7 giorni conforme al proprio stile di vita e con il massimo risparmio di energia.
- 4 livelli di temperatura indipendenti al giorno (da 5^ a 35^ ).
- Il tasto Vacanza consente in caso di assenza dall'abitazione, di mantenere un livello basso di temperatura fissa per un periodo programmabile compreso tra 1 e 99 giorni consentendo sono un notevoile risparmio di energia.
- La memoria incorpORA consorta il programma dell'utente per un tempo indeterminato.

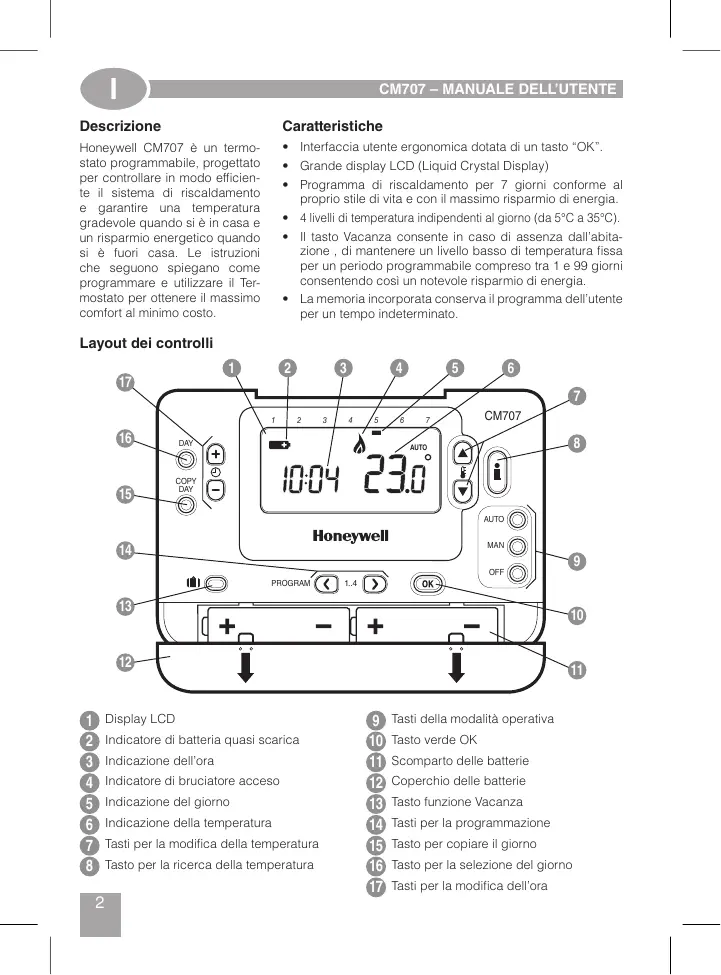

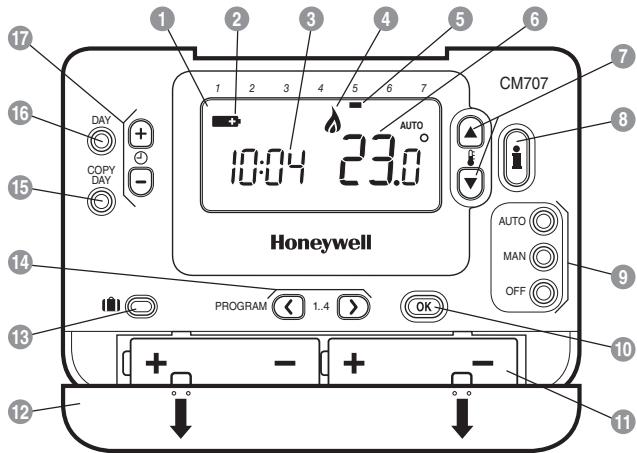

Layout dei controlli
1 Display LCD
2 Indicatore di batteria quasi scarica
3 Indicazione dell'ora
4 Indicatore di bruciatore acceso
5 Indicazione del giorno
6 Indicazione della temperatura
Tasti per la modifica della temperatura
8 Tasto per la ricerca della temperatura
9 Tasti della modalità operativa
10 Tasto verde OK
Scomparto delle batterie
12 Coperchio delle batterie
13 Tasto funzione Vacanza
14 Tasti per la programmazione
15 Tasto per copiare il giorno
16 Tasto per la selezione del giorno
Tasti per la modifica dell'ora
Questa sezione molto come configurare e far funzionare il Termostato con 3 semplici passaggi:
FASE 1: Installazione delle batterie
Note: Seguire le struzioni contene in questa sezione solo se il display del Termostato è spento (non appaiono significi o numero). Se appeare gli la temperatura della stanza, passare alla Fase 2: Impostazione del giorno e dell'ora.
Per installare le batterie:
a. Sollevare l coperchio anteriore del Termostato per accederé al coperchio delle batterie e ai tasti di dato do the stermosto.
b. Rimuovere il coperchio delle batterie spingendolo verso il basso e facendolo scorrere all'influori.
c. Inserire le 2 batterie alcaline AA LR6 in dotazione al Termostato, verificando che si rispetto la polarità (vedere "Layout dei controlla" a pagina 2).
d. Poco dopo il Termostato visualizza le informazioni sul display ed è pronto all'uso.
e. Rimettere il coperchio delle batterie spingendolo nuovamente in posizione nella parte anteriore del Termostato.
FASE 2: Impostazione del giorno e dell'ora.
Per impostare il giorno e l'ora:
a. Premere una volta il tasto DAY: l'indicatore del giorno inizia a lampeghiare
b. Premise il tasto DAY fino a raggiungere il giorno corretto (giorno 1 = lunedi). Premiere il tasto verde OK per conformare.
c. Premere una volta i tasti o per accedere alla modalità dell'impostazione dell'ora. Sul display LCD lampeggiano le cifre dell'ora ( quando l'unità viene alimentata per la prima volta, sul display appeare 12:00).
d. Utilizzare i tasti +0 per impostare l'ora corretta, quindi premere il tasting OK verte per la confirma.
Nota: Se si entra in questa modalità accidentalemente, per uscire premere i tasti AUTO, MAN o OFF.
FASE 3: Esecuzione del programma di riscaldamento di fabbrica
Ora il Termostato è pronto all'uso. Premendo il tasto AUTO inizià l'ésecuzione del programma di riscaldamento di fabbrica. Nota: Il programma di riscaldamento di fabbrica è stato progettato per soddisfare le esigenze di comfort standard, ma se si desidera personalizzare i parametri, consultare la sezione 'Programmazione del CM707".
PROGRAMMAZIONE DEL CM707
'Efficiente uso quotidiano'
Il programma di riscaldamento di fabbrica
Il programma di riscaldamento di fabbrica prevefo 4 modifiche dei livelli di temperatura, che sono essere impostati tra le 3:00 del mattino e le 2:50 del giorno successivo - permettendo casi di manutenere la temperature serale dopo lo mezzanotte. Ogni livello di temperatura può essere impostato tra 5^ e 35^ e regolato con incrementi di 0.5^ . Il programma di riscaldamento preimpostato è il seguente.
Da lunedi a venerdi (Dal giorno 1 al giorno 5)
| Periode | 1 | 2 | 3 | 4 |
| Ora | 6:30 | 8:00 | 18:00 | 22:30 |
| Temperatura | 21°C | 18°C | 21°C | 16°C |
Da sabato a domenica (Giorni 6 e 7)
| Periode | 1 | 2 | 3 | 4 |
| Ora | 8:00 | 10:00 | 18:00 | 23:00 |
| Temperatura | 21°C | 21°C | 21°C | 16°C |
Esame del programma di riscaldamento di fabbrica
Per esaminare o modificare il programma di riscaldamento di fabbrica,utilizzare i tasti PROGRAM o 已 ci sospestaoriesi a 4 periodi di programmazione relativi a quel giorno. Utilizzazione il tasto DAY per spostarsi su ogni giornolo della settimana,per esaminare o modificare l'intero programma di riscaldamento di 7 giorni.
Modifica del programma di riscaldamento di fabbrica
Per modificare il programma di riscaldamento:
a. Premere i tasti PROGRAM o per accederare alla modalita di programmazione. I parametri dell'ora / della temperatura relativi al periodo del lunedi (giorno 1) lampeggiano come indicate. Il periodo attivo è evidenzioso da un quadratino lampeggiante attornato ai numero in basso al display, nelle giornie selezionato viene visualizzato mediante l'indicatore del giorno.
b. Per regolare l'inizio del periodo,utilizzare i ta sti 念 o; il display smete di lampeggiarie e viene visualizzato o indicatorate OK? Tenendo premuto t lasto, Iora cambia velocimento.
Note: Se premendo i tasti ⊕ o ⊕ sul display lampeggia il periodo successivo da modificare, significa che il cambiamento verrà apportato a questo.
c. Una volta raggiunta l'ora desiderata, premiere il tasto verde OK per la conforma. Nota: Se l'impostazione originale dell'ora non dovese essere modificata, premiere il tasto verde OK e passare al punto d'.
d. Il parametro della temperatura relativo al periodo del lunedi (giorno 1) lampeggia. Per regolario, premere i tasti o e confirmare l'impostazione premendo il tasto verde OK).
e. Ora è attivo il periodo successivo relative al'ora e alla temperature. Regolarico ripetendo i punti da b-d, finché tutti e 4 i periodi vengo-no impostati per il lunedi, oppure premere in qualanche momento il tasto AUTO per seguire il programma casi come impostato.
Ora è possibile scegliere come impostare il programma per il giorno successivo:
f. i) Premere il tasto COPY DAY per copiare il programmà del lunedianche per il martEDI. Il display slvota, ad eccezione dell'indicazione del giorno non lampeggiante', che indica il giorno copiato e del giorno di destinazione lampeggianta sul quale devese essere copiatto il programmà. Per confirmare il giorno premere il tasto verde OK. Per selezione un'alto giorno di destinazione, premere il tasto DAY finché l'indicatore del giorno lampeggiante' si trova molto al giorno desiderato, quando premere il tasto verde OK per la conferma. Nota: Dopo la conferma, il giorno di destinazione più essere copiatto premendo nuovamente il tasto COPY DAY.
OPPURE
ii)Premiere il tasto DAY per spostare l'indicatore del giorno sotto il martedi (giorno 2). Il programma per quel giorno vuo essere poi regolato segendo i punita da b-e. I programmi per i restanti giorni sono essere impostati allo stesso modo,utilizzando il tasto DAY per spostarsi al giorno successivo.
Per uscire alla modalità di programmazione, selezione la modalità deteristica premendo i tasti AUTO, MAN o OFF. Note: Per eseguire il programma regolato, selezione la modalità AUTO.
Disattivazione / Attivazione dei periodi
Con il Termostato è possible programmare 4 periodi每一天 giorno, ma per le proprie esigenze di riscaldamento sono non essere necessari tutti. Quindi qualiasi periodo compreso tra 2 e 4 più essere disattivato o riattivato nel profilo del programma di riscaldamento.
Per disattivare o attivare i periodi:
a. Per disattivare i periodi che non interessano,utilizzando i tasti PROGRAM 已 andare sul periodo desiderato (compreso tra e 4) e assicurarsi che quest'sultimo siana evidenziato con il quadrativino lampeggiante.Tenere premuto il tasto per almeno 2 secondi: il display indica che il periodo è stato rimioso dal programma.
b. Per attivare nuovamente il periodo, eseguire la stessia procedura, andando sul periodo già disattivato e tenerne premuto il tasto per almeno 2 secondi.
Scelta della modalità operativa
Il Termostato può funzionare in tre diverse modalità: Automatica, Manuale e Off. Per impostare la modalità operativa, premei tasti AUTO, MAN o OFF. Il display indica la modalità correntevemente attiva visualizzando AUTO, MAN o OFF.
- Nella modalità AUTO (automatica) il Termostato esegue il programma della temperatura interno (preimposto o personalizzato). L'uso del Termostato con这一点a modalità è il modo più giore per mantenere un livello di comfort elevato per quanto riguarda la temperature, ottimizzando al contempo il risparmietro energetico.
- Nella modalità MAN (manuale) il Termostato funzioni come semplice termostato, con una temperatura di funzionamento fisca per tutto il giorno. La temperature di funzionamento può essere regolato da 5^ a 35^ mediante i tasti 1 Il Termostato continua a mantenenerque esta temperatura fine a quando viene selezionata un'altra modalità operative o un'altra temperatura.
- Nella modalità OFF il Termostato controlling che la temperature minima non scenda molto sud e ha la funzione di misura protettiva contro il gelo in casa.
Durante il funzionamento normale
- Verifica della temperatura impostata
Nelle modalità AUTO, MAN e OFF il Termostato visualità la temperatura corrente delle stanza. Per verificare quale sa la temperature 'stabilita' programmata (la temperature che il Termostatocca per mantenere) premere il tasto Il valore della temperature 'stabilita' lampeggia per 5 secondi sul display prima che quest'u'ultimo mostri nuovamente il valore della temperatura corrente della stanza.
- Cambiamento manuale della temperatura
Durante il funzionamento normale (modalità AUTO) è possibile regolare manually la temperature programmata premendo i tasti o o o il tasto La temperature 'stabilita' lampeggia per 5 secondi sul display - durante questo periodo di tempo, il valore impostato cui essere modificatoEDIeianti tasti o
Note: Questa regolazione manuale della temperature è solo momentanea e viene dimenticata alchio del livello di temperatura successivo in base al programma impostato.
Uso delle funzioni speciali
- Funzione VACANZA
La funzione Vacanza consente di impostare una temperatura costante (predefinita = 10^ ) per un determinato numero di giorni (da 1 a 99). Questo consente di risparmiare energia e relativiosti quando ci si assenta dall'abitazione. Alla scadenza dei giorni impostati, il cronotermostato riprenderà a funzionare automaticamente nella modalità Auto o Man.
Per impostare la funzione Vacanza:
a. Controllare che il Termostato stia funzionando nelle modalità operative AUTO o MAN.
b. Premere il tasto Vacanza per visua- lizzare i contatore dei giorni di vacanza e l'impostazione della temperature,或者其他 allindicatore Vacanza
c. Utilizzare i tasti 品 o per impostare il periodo della vacanza (da 1 a 99 giorni), quando premere il tasto OK verde per la confirma.
d. Utilizzare i tasti 品 o per impostare la temperatura durante la vacanza (da 5^ a 35^ ), quando premere il tasto OK verte per la confirmara.
Il Termostato controls la nuova temperatura per il numero impostato di giorni in cui la casa è vuota Alla mezzanotte di ogni giorni, nel contatore i giorni di vacenza vengono ridotti di uno, fino all'azzeramento del numero di giorni impostati. Il Termostato torna quando al funizionamento normale impostato mediana la modalità MAN o AUTO. Per annullare la funizione VACANZA o uscire alla funzione in qualunque momento, premere una seconda volta il tasto [1].
Regolazione dell'ora
Per regolare solo l'ora durante il funzionamento normale,utilizzare i tasti ① ④ o ⑤ e premiere il tasto verde OK per confermare i cambiamenti.
| Sintomo | Azione |
| Display vuoto (perdita di potenza). | Togliere il coperchio del vano batteria per verificare che le batterie siano installate. |
| Verificare che le batterie siano inserte nella direzione corretta. |
| Sostituire le batterie. |
| Sul display viene visualizzato il symbolo lampeggiante . | Le batterie nel termostato sono esaurite - Sostituirle. |
| Sul display viene visualizzato il symbolo . | Si è verificato un grasto nel systema di riscaldamento. Rimuovere e reinserire le batterie. |
| Se il symbolo non scompare dopo pochi minuti, contattare l'installatore. |
DOMANDE FREQUENTI
Come si fa a sostituire le batterie scariche nel Termostato?
Il Termostato esgueq un monitoraggio continuo del livello di carica delle batterie, la cui durata è in genere di circa 2 anni. Quando la carica si sta esaurendo, sul display lampeggia il significato. Per cambiare le batterie seguire i passaggi decritti nella sezione 'FASE 1: Installazione delle batterie' a pagana 3, sostituendo al punto c le batterie usate con quale nuove. Nota: Durante la sostituzione delle batterie le impostazioni del programma vengono conservate, ma è possibile che sia necessario regolare le impostazioni della data e dell'ora.
Come si fa a impostare una sola temperatura per l'intera giornata?
Perutilizzare il Termostato come simplice termostato con una sola temperatura per l'intera giornata, selezione la modalità operativa manuale premendo il tasto MAN.Regolare la temperatura premendo i tasti o -si più scegliere un valore compreso tra 5^ e 35^, con incrementi di 0,5^. Il Termostato continua a mantenenere esta temperatura fina a quando viene selezionata un'altra modalità operativa o la temperatura viene nuovamente regolata.
