| Intitulé | Description |
|---|---|
| Type de produit | Thermostat programmable |
| Caractéristiques techniques principales | Écran LCD, programmation hebdomadaire, contrôle de la température ambiante |
| Alimentation électrique | 230 V AC |
| Dimensions approximatives | 85 x 85 x 30 mm |
| Poids | 200 g |
| Compatibilités | Compatible avec la plupart des systèmes de chauffage central |
| Type de batterie | Non applicable (alimenté par le secteur) |
| Tension | 230 V |
| Puissance | 5 W |
| Fonctions principales | Programmation de la température, mode éco, mode confort, affichage de la température actuelle |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter les produits abrasifs |
| Pièces détachées et réparabilité | Disponibilité des pièces détachées à vérifier auprès du fabricant |
| Sécurité | Conforme aux normes de sécurité électrique, protection contre les surcharges |
| Informations générales utiles | Installation recommandée par un professionnel pour un fonctionnement optimal |
FOIRE AUX QUESTIONS - CM707 HONEYWELL
Questions des utilisateurs sur CM707 HONEYWELL
Si votre thermostat programmable Honeywell CM707 continue à activer le chauffage même après avoir retiré les piles, cela indique un dysfonctionnement probable au niveau de la vanne thermostatique ou du système de commande. Voici quelques points à vérifier et actions à entreprendre :
1. Vérification de la vanne thermostatique
- Assurez-vous que la vanne n'est pas bloquée en position ouverte. Parfois, la tige de la vanne peut rester coincée, ce qui empêche la fermeture du circuit de chauffage.
- Essayez de pousser doucement la tige de la vanne pour voir si elle se débloque.
- Nettoyez la vanne si nécessaire pour éliminer toute accumulation de saleté ou de calcaire.
2. Contrôle du thermostat
- Retirer les piles ne coupe pas nécessairement l'alimentation du système si le thermostat est câblé sur secteur ou relié directement à la chaudière.
- Vérifiez si le thermostat est bien éteint ou en mode arrêt. Un mode manuel ou un réglage permanent peut maintenir la chaudière en marche.
- Effectuez une réinitialisation complète du thermostat en suivant la procédure spécifique au modèle (par exemple, retirer les piles, attendre plusieurs minutes, remettre en place et reprogrammer).
3. Contrôle du système de chauffage
- Il est possible que la chaudière ou le système de chauffage soit bloqué en mode marche forcée indépendamment du thermostat.
- Vérifiez les commandes et les réglages de la chaudière pour s'assurer qu'elle peut recevoir et respecter les ordres du thermostat.
4. Intervention professionnelle
Si après ces vérifications le problème persiste, il est recommandé de faire appel à un professionnel qualifié. Un technicien pourra diagnostiquer précisément la cause du dysfonctionnement, qu'il s'agisse d'un problème mécanique de la vanne, d'un défaut électrique ou d'un souci avec la chaudière.
En résumé, le fait que le chauffage reste actif malgré le retrait des piles du thermostat Honeywell CM707 suggère un blocage de la vanne thermostatique ou un problème de commande sur la chaudière. Une inspection minutieuse et éventuellement une intervention technique sont nécessaires pour rétablir un fonctionnement normal.
Téléchargez la notice de votre Thermostat programmable au format PDF gratuitement ! Retrouvez votre notice CM707 - HONEYWELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CM707 de la marque HONEYWELL.
MODE D'EMPLOI CM707 HONEYWELL
Mode d’emploi 17-21
D Benutzerhandbuch 22-26
NL Gebruikershandleiding 27-31
honeywell xxxxxxxxxx
Mode d’emploi 17-21
D Benutzerhandbuch 22-26
NL Gebruikershandleiding 27-31

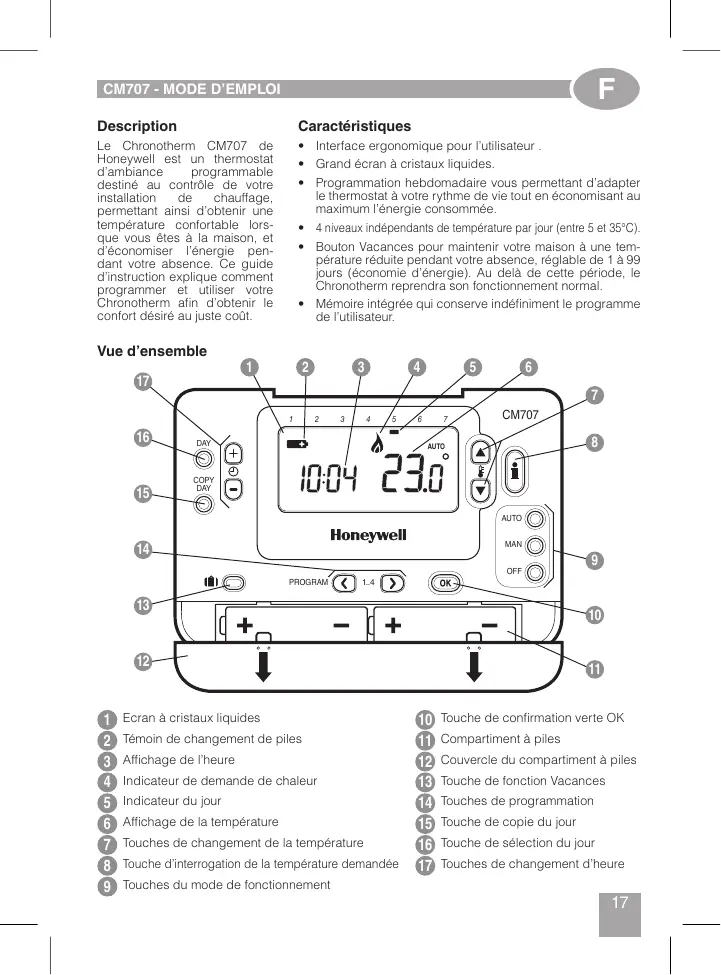

I Le Chronotherm CM707 de
Honeywell est un thermostat d’ambiance programmable destiné au contrôle de votre installation de chauffage, permettant ainsi d’obtenir une température confortable lorsque vous êtes à la maison, et d’économiser l’énergie pendant votre absence. Ce guide d’instruction explique comment programmer et utiliser votre Chronotherm afin d’obtenir le confort désiré au juste coût.
• Interface ergonomique pour l’utilisateur .
• Grand écran à cristaux liquides.
• Programmation hebdomadaire vous permettant d’adapter le thermostat à votre rythme de vie tout en économisant au maximum l’énergie consommée. • 4 niveaux indépendants de température par jour (entre 5 et 35°C). • Bouton Vacances pour maintenir votre maison à une température réduite pendant votre absence, réglable de 1 à 99 jours (économie d’énergie). Au delà de cette période, le Chronotherm reprendra son fonctionnement normal. • Mémoire intégrée qui conserve indéfiniment le programme de l’utilisateur.

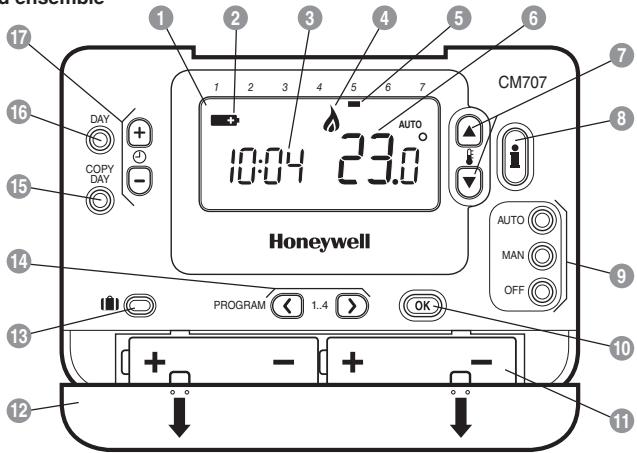

OFFMANAUTO Ecran à cristaux liquides
Témoin de changement de piles Affichage de l’heure Indicateur de demande de chaleur Indicateur du jour Affichage de la température Touches de changement de la température Touche d’interrogation de la température demandée
11 12 13 14 15 16 17
Touche de confirmation verte OK Compartiment à piles
Couvercle du compartiment à piles Touche de fonction Vacances Touches de programmation Touche de copie du jour Touche de sélection du jour Touches de changement d’heure
Touches du mode de fonctionnement
Cette section vous montre comment programmer et faire fonctionner votre thermostat en effectuant 3 opérations simples :
ETAPE 1 : Installation des piles
Remarque : Veuillez suivre les consignes de cette section uniquement si l’écran de votre thermostat est vide (aucun affichage de symboles ou chiffres). Si la température de la pièce est déjà affichée, passez à l’opération 2 : Programmation de l’heure et du jour. Installation des piles : a. Soulevez le couvercle avant du thermostat pour faire apparaître le compartiment des piles et les commandes du thermostat. b. Retirez le couvercle du compartiment des piles en appuyant dessus et en le faisant coulisser vers le bas. c. Introduisez les 2 piles alcalines AA LR6 livrées avec votre thermostat ; vérifiez qu’elles sont bien orientées (consultez la section “Vue d’ensemble” en page 17). d. Après une courte pause, votre thermostat affiche des informations à l’écran et est prêt à l’emploi. e. Remettez en place le couvercle des piles en le faisant glisser fermement vers l’avant de votre thermostat.
ETAPE 2 : Programmation de l’heure et du jour
Pour programmer le jour et l’heure : a. Appuyez une fois sur la touche DAY; “l’indicateur du jour” commence alors à clignoter. b. Appuyez sur la touche DAY jusqu’à ce que vous atteigniez le jour recherché (Jour 1 = Lundi). verte pour confirmer. Appuyez sur la touche c. Appuyez à une reprise sur la touche ou pour entrer dans le mode de programmation de l’heure. Sur l’écran, les chiffres indiquant l’heure clignotent (lors de la première mise sous tension de cet appareil, 12:00 vient s’inscrire à l’écran). d. Utilisez les touches ou pour programmer l’heure correcte puis appuyez sur la touche pour la confirmer. verte Remarque : Si vous êtes entrés par erreur dans ce mode, appuyez sur la touche AUTO, MAN ou OFF pour en sortir.
ETAPE 3 : Fonctionnement suivant la programmation intégrée de chauffage
Votre thermostat est maintenant prêt à l’emploi. Appuyez sur la touche AUTO pour lancer le fonctionnement du programme de chauffage. Remarque : Le programme intégré de chauffage a été conçu pour vous offrir des conditions normales de confort mais si vous souhaitez personnaliser ces réglages, veuillez consulter la section suivante intitulée “Programmation du thermostat”.
“Optimisation du fonctionnement”
Le programme intégré de chauffage
La programmation intégrée du chauffage possède 4 changements de niveau de chauffage qui peuvent être programmés entre 3 heures du matin (3:00am) et 2 heures 50 minutes (2:50am) le lendemain matin. Chaque niveau de température peut se programmer entre 5 et 35°C et faire l’objet d’ajustements par niveau de 0,5°C. Le programme d’usine par défaut est le suivant : Lundi au vendredi (jours 1 à 5) Période 1 Heure 6:30 Température 21°C
16°C Samedi et dimanche (jours 6 et 7)
Période 1 2 Heure 8:00 10:00 Température 21°C 21°C
“Optimisation du fonctionnement”
Consultation de la programmation d’usine
Pour passer en revue ou réviser la programmation ou d’usine , utilisez les touches PROGRAM afin de naviguer entre les 4 niveaux de programmation de ce jour. Utilisez la touche DAY pour visualiser ainsi sur chaque jour de la semaine, dans le but de passer en revue ou réviser le programme complet de chauffage sur les 7 jours.
Modification du programme d’usine
Pour changer le programme d’usine a. Appuyez sur une des touches PROGRAM pour entrer dans le mode de programou mation. Les réglages d’heure / température de la période 1 du lundi (jour 1) clignotent comme illustré. La période active est mise en évidence par un carré clignotant qui entoure les chiffres en bas de l’écran et le jour sélectionné s’identifie grâce à l’indicateur du jour. 1
b. Pour ajuster le premier point de commutation, utilisez les touches ou
; l’affichage s’arrête de clignoter et le témoin indicateur “OK” vient s’afficher. Le maintien de la pression sur cette touche permet de changer rapidement l’heure. Remarque : Si vous appuyez sur les touches ou et le niveau suivant clignote, cela signifie que le changement d’heure de ce niveau suivant sera déplacé en fonction du précédent. c. Dès que l’heure requise est atteinte, appour la conpuyez sur la touche verte firmer. Remarque : Si la programmation de l’heure d’origine n’a pas besoin d’être modifiée, appuyez sur la touche verte pour passer au paragraphe “d”. d. Le réglage de température pour la période 1 du lundi (jour 1) se met alors à clignoter. Pour ou l’ajuster, appuyez sur les touches puis confirmez cette nouvelle valeur en ap. puyant de nouveau sur la touche verte e. Le niveau suivant est alors actif. Ajustez-le en procédant de nouveau comme décrit des paragraphes b à d jusqu’à ce que les quatre niveaux du lundi soient programmés ou appuyez sur la touche AUTO pour activer le programme, tel qu’il a été programmé, à tout moment.
F Vous avez maintenant le choix quant à votre programmation de la journée suivante : f. i) Appuyez sur la touche COPY DAY pour copier le programme du lundi sur le mardi
(l’indicateur du jour à copier est surligné alors que l’indicateur de jour sur lequel ce programme va être copié est clignotant). Pour valider ce jour, appuyez sur la touche . Pour sélectionner un autre jour verte cible, appuyez sur la touche DAY jusqu’à ce que l’indicateur “clignotant” de jour vienne se placer sous le jour puis valider en appuyant . Remarque : Dès sur la touche verte que ce jour cible est confirmé, il devient le jour à copié, à condition que vous appuyiez de nouveau sur la touche COPY DAY. OU ii) Appuyez sur la touche DAY pour amener l’indicateur du jour sur Mardi (Jour 2). Vous pouvez alors ajuster le programme de cette journée en procédant comme indiqué aux paragraphes b à e. Vous pouvez régler le programme des autres jours de la semaine en procédant de la même façon, en utilisant la touche DAY pour passer au jour suivant. Pour sortir du mode de programmation, sélectionnez le mode souhaité de fonctionnement en appuyant sur les touches AUTO, MAN ou OFF. Remarque : Pour utiliser le programme ajusté, sélectionnez le mode AUTO.
Activer ou désactiver les périodes horaires
Votre thermostat comporte 4 niveaux que vous pouvez programmer mais dans certain cas, vous n’avez probablement pas besoin de tous ces points de commutation pour assurer vos besoins en matière de chauffage. Par conséquent, vous pouvez désactiver (ou réactiver) des niveaux de température. Pour désactiver ou activer des niveaux : a. Pour désactiver les niveaux dont vous n’avez pas besoin, mettez vous sur la période souhaitée ( 2 à 4 ) en utilisant les , de façon ou touches PROGRAM que le symbole carré clignote en face du niveau désiré. Maintenez la pression sur la pendant au moins deux secontouche des ; l’écran indiquera que cette période a bien été supprimée du programme. b. Pour réactiver des périodes, mettez vous sur la période souhaitée ( 2 à 4 ) en utilisant les , de façon que ou touches PROGRAM le symbole carré clignote en face du niveau désiré. Pour réactiver ce niveau, il vous suffit de maintenir la pression sur la touche pendant au moins 2 secondes.
“Utilisation des fonctions“
Sélection du mode de fonctionnement
Utilisation des fonctions spéciales
Votre thermostat peut utiliser l’un des trois modes de fonctionnement suivants : Automatique, Manuel ou “Hors-gel”. Pour obtenir le mode de fonctionnement désiré, appuyez sur les touches AUTO, MAN ou OFF. L’écran indique le mode de fonctionnement actuellement actif en affichant le mot AUTO, MAN ou OFF.
• Le mode AUTO (automatique) programme votre thermostat pour qu’il respecte le programme intégré de température (par défaut ou personnalisé). Le fonctionnement de votre thermostat constitue le meilleur moyen de maintenir une température très confortable tout en économisant au maximum l’énergie consommée.
• Le mode MAN (manuel) programme votre thermostat pour le faire fonctionner comme un simple thermostat avec un point de consigne fixe durant toute la journée. Vous pouvez ajuster ce point de consigne entre 5 et 35°C en vous ou . Votre thermostat servant des touches continue de maintenir cette température tant que vous n’aurez pas sélectionné un autre mode de fonctionnement ou une autre température.
• Le mode OFF programme votre thermostat pour qu’il se mette en route à la température minimale de 5°C (par défaut) afin de protéger votre domicile contre le gel.
Durant un fonctionnement normal
• Consultation de température Dans les modes de fonctionnement AUTO, MAN et OFF, votre thermostat affiche la température ambiante actuelle. Pour visualiser la température demandée, appuyez sur la touche . Cette température demandée clignote à l’écran pendant 5 secondes avant que la température ambiante actuelle ne vienne de nouveau s’afficher.
• Dérogation de la température
Dans le cadre d’un fonctionnement normal (mode AUTO), vous pouvez ajuster à la main la température programmée en appuyant sur ou sur la touche . La les touches température demandée clignote à l’écran pendant 5 secondes - durant cette période, vous pouvez vous servir des touches ou pour modifier la valeur programmée. Remarque : Cette commande prioritaire de température est annulée au prochain point de commutation de température programmé.
Cette fonction Vacances vous permet de programmer une température constante
(valeur par défaut = 10°C) pendant un nombre spécifié de jours (entre 1 et 99 jours). Cela vous permet de réduire les coûts en énergie lorsque vous vous absentez de chez vous et de reprendre un fonctionnement normal dès votre retour. Pour programmer la fonction Vacances : a. Vérifiez que votre thermostat soit en mode AUTO ou MAN. b. Appuyez sur la touche vacances pour afficher le compteur de jours de vacances et le réglage de la température ainsi que l’indicateur de vacances . c. Appuyez sur les touches ou pour programmer la durée des vacances (1 à 99 jours) puis appuyez sur la pour confirmer. touche verte ou d. Appuyez sur les touches pour programmer la température des vacances (5 à 35°C) puis appuyez sur pour confirmer. la touche verte Votre thermostat va maintenant effectuer un contrôle de la nouvelle température durant le nombre de jours d’inoccupation de votre maison que vous avez programmés. A minuit, le compteur de jours de vacances diminue d’une unité et cela se poursuit jusqu’à ce que le nombre sélectionné de jours se soit écoulé. Votre thermostat revient alors dans le mode normal de fonctionnement qui a été programmé par le mode MAN ou AUTO. Pour annuler cette fonction VACANCES ou pour en sortir à tout moment, appuyez à nouveau sur . la touche
Pour régler l’heure dans le cadre d’un fonctionnement normal, utilisez les touches pour programmer l’heure puis appuyez or pour confirmer tout sur la touche verte changement éventuel.
RECHERCHE DES CAUSES DE PANNES SUR LE CM707
Plus d’affichage (perte d’alimentation).
Vérifier l’installation des piles en enlevant le compartiment.
F Vérifier que les piles sont installées dans la bonne position.
Remplacer les piles.
L’écran affiche le symbôle clignotant
. L’écran affiche le symbôle
Les piles deviennent faibles.
Remplacer les piles. .
Un défaut est apparu dans votre installation. Enlever et remetter les piles.
Si le symbôle ne s’enlève pas au bout de quelques minutes, contacter votre installateur.
Comment dois-je faire pour changer les piles de mon thermostat lorsqu’elles sont usées?
Comment dois-je faire pour programmer une seule température pour toute la journée ?
Votre thermostat surveille constamment le niveau de puissance des piles qui durent en général 2 ans avant que leur remplacement ne s’avère nécessaire. Lorsque leur puissance diminue, le symbole clignote à l’écran. Procédez comme indiqué à la section précédente
(“OPERATION 1 : Installation des piles”, à la page 18) pour remplacer les piles usées par des neuves, reportez-vous au paragraphe c. Remarque : Lors du remplacement des piles, les paramètres de votre programme restent en mémoire mais il vous faudra procéder à un ajustement de l’heure.
Pour utiliser cet appareil comme un simple thermostat avec une seule température pour toute la journée, choisissez le mode de fonctionnement manuel en appuyant sur la touche
MAN. Ajustez la température en appuyant sur ou - vous pouvez choisir les touches n’importe quelle valeur comprise entre 5 et 35°C, par incréments de 0,5°C. Votre thermostat continue de maintenir cette température tant que vous n’aurez pas sélectionné un autre mode de fonctionnement ou tant que vous n’aurez pas ajusté la température.
