GEBRUIKSAANWIJZING CM707 HONEYWELL

NL Gebruikershandleiding 27-31

NL Gebruikershandleiding 27-31 1

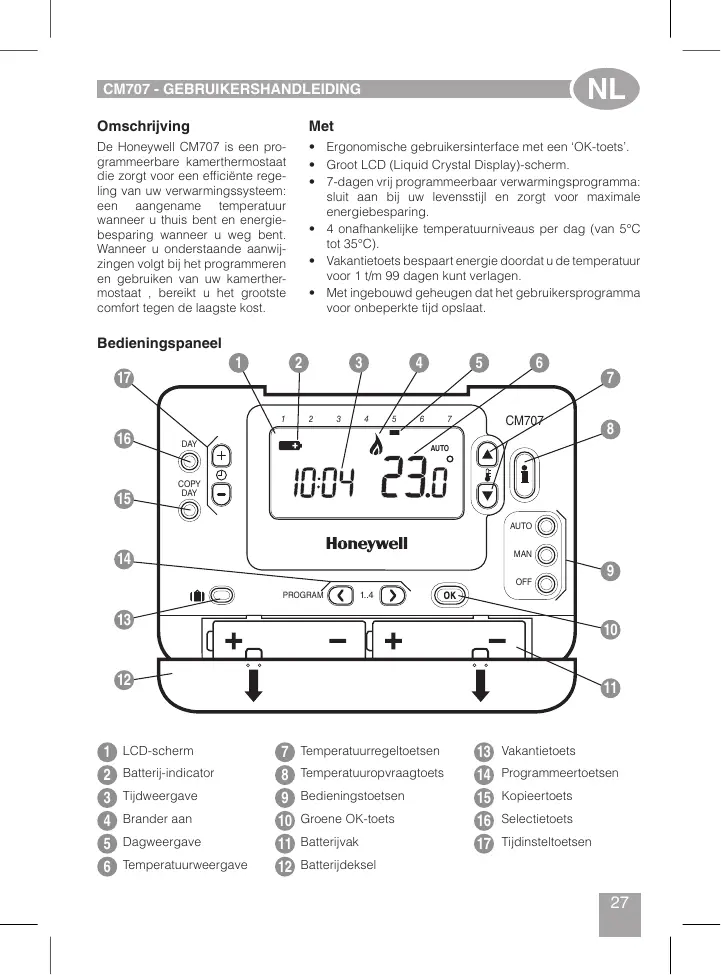

NL CM707 - GEBRUIKERSHANDLEIDING Omschrijving

De Honeywell CM707 is een programmeerbare kamerthermostaat die zorgt voor een efficiënte regeling van uw verwarmingssysteem: een aangename temperatuur wanneer u thuis bent en energiebesparing wanneer u weg bent. Wanneer u onderstaande aanwijzingen volgt bij het programmeren en gebruiken van uw kamerthermostaat , bereikt u het grootste comfort tegen de laagste kost.

• Ergonomische gebruikersinterface met een ‘OK-toets’. • Groot LCD (Liquid Crystal Display)-scherm. • 7-dagen vrij programmeerbaar verwarmingsprogramma: sluit aan bij uw levensstijl en zorgt voor maximale energiebesparing. • 4 onafhankelijke temperatuurniveaus per dag (van 5°C tot 35°C). • Vakantietoets bespaart energie doordat u de temperatuur voor 1 t/m 99 dagen kunt verlagen. • Met ingebouwd geheugen dat het gebruikersprogramma voor onbeperkte tijd opslaat.

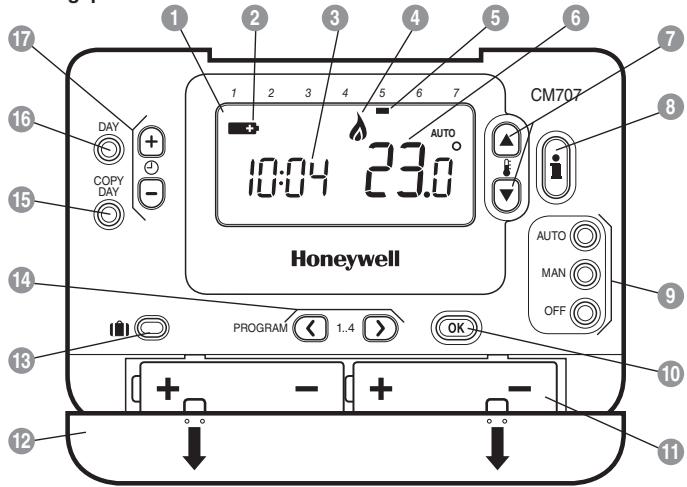

LCD-scherm Batterij-indicator Tijdweergave Brander aan Dagweergave Temperatuurweergave

Temperatuurregeltoetsen Temperatuuropvraagtoets Bedieningstoetsen Groene OK-toets Batterijvak

Vakantietoets Programmeertoetsen Kopieertoets Selectietoets Tijdinsteltoetsen

DE CM707 INSTALLEREN In dit hoofdstuk leest u hoe u de kamerthermostaat in 3 eenvoudige stappen kunt installeren en inschakelen:

STAP 1: De batterijen plaatsen NB: Volg deze aanwijzingen uitsluitend indien het scherm van de kamerthermostaat leeg is (er worden geen symbolen of getallen weergegeven). Indien de kamertemperatuur al wordt weergegeven, kunt u verdergaan naar stap 2: Dag en tijd instellen. De batterijen plaatsen: a. Til het klepje aan de voorkant van de kamerthermostaat op, zodat het batterijdeksel en de bedieningstoetsen zichtbaar worden. b. Verwijder het batterijdeksel door het in te drukken en weg te schuiven. c. Plaats de 2 bij de kamerthermostaat geleverde AA LR6 alkalinebatterijen in het batterijvak en let daarbij op de juiste polariteit (zie ‘Bedieningspaneel’ op pagina 27). d. Na enige seconden verschijnt er informatie op het scherm van de kamerthermostaat, die nu klaar is voor gebruik. e. Breng het batterijdeksel weer voorop de kamerthermostaat aan door het stevig op zijn plaats te schuiven.

STAP 2: De dag en tijd instellen De dag en tijd instellen: a. Druk eenmaal op de DAY-toets. De ‘dagweergave’ gaat knipperen. b. Druk op de DAY-toets tot u bij de gewenste dag bent (dag 1 = maandag). Druk ter bevestiging -toets. op de groene c. Druk de - of -toets eenmaal in om met de tijdsinstelling te beginnen. Op het LCD-scherm knipperen de getallen van de tijdsweergave (wanneer het apparaat voor de eerste keer aangesloten wordt, verschijnt er 12:00). d. Gebruik de - of -toets om de juiste tijd in te stellen en druk vervolgens ter bevestiging op -toets. de groene NB: indien dit per ongeluk gebeurt, kunt u terugkeren naar normale weergave door de AUTO-, MAN- of OFF-toets in te drukken. STAP 3: Het ingebouwde verwarmingsprogramma inschakelen De kamerthermostaat is nu klaar voor gebruik. Druk de AUTO-toets in om het ingebouwde verwarmingsprogramma in te schakelen. NB: het ingebouwde verwarmingsprogramma is gebaseerd op gemiddelde comforteisen, maar u kunt de instellingen naar wens aanpassen. Raadpleeg hiervoor het volgende hoofdstuk ‘De kamerthermostaat programmeren’.

‘Efficiënt dagelijks gebruik’

DE CM707 PROGRAMMEREN Het ingebouwde verwarmingsprogramma Het ingebouwde verwarmingsprogramma kent per dag 4 afzonderlijke temperatuurniveaus die ingesteld kunnen worden tussen 3:00 uur en 2:50 uur de dag erna, zodat u de avondtemperatuur tot na middernacht kunt behouden. Elk temperatuurniveau kan ingesteld worden tussen 5°C en 35°C en aangepast worden in stappen van 0,5°C. In onderstaande tabel wordt het in de fabriek ingestelde verwarmingsprogramma weergegeven.

Maandag t/m vrijdag (dag 1 t/m 5) Periode 1 2 Tijd 6:30 8:00 Temperatuur 21°C 18°C

16°C Zaterdag t/m zondag (dag 6 & 7) Periode 1 Tijd 8:00 Temperatuur 21°C

‘Efficiënt dagelijks gebruik’

DE CM707 PROGRAMMEREN Het ingebouwde gramma bekijken

U kunt nu kiezen hoe u het programma voor de volgende dag wilt instellen:

U kunt het ingebouwde verwarmingsprogramma bekijken of bewerken met behulp van de -toets, waarmee u door - of PROGRAM de 4 afzonderlijke programmaperiodes voor die dag kunt lopen. Met behulp van de DAYtoets kunt u langs elke dag van de week gaan, zodat u het complete 7-daagse verwarmingsprogramma kunt bekijken of bewerken.

f. i) Druk op de COPY DAY-toets om het programma van maandag te kopiëren naar dinsdag. Op het scherm worden alleen nog een niet-knipperende (de dag die gekopieerd wordt) en een knipperende (de dag waarheen de gekopieerde gegevens verstuurd worden) dag weergegeven. U kunt deze dag bevestigen door op de groene -toets te drukken. U kunt een andere ‘doeldag’ selecteren door op de DAY-toets te drukken totdat de gewenste dag knipperend op het scherm verschijnt. Druk op de -toets om deze dag te bevestigroene gen. NB: wanneer de doeldag bevestigd is, wordt de volgende keer dat u op de COPY DAY-toets drukt die dag gekopieerd.

Het ingebouwde verwarmingsprogramma aanpassen Het ingebouwde verwarmingsprogramma wijzigen: -toets in om - of a. Druk de PROGRAM met het programmeren te beginnen. Op het scherm gaan de tijds-/ temperatuursinstellingen voor periode 1 op maandag (dag 1) knipperen. Een knipperend vierkant om de getallen onderaan het scherm geeft aan welke periode actief is en de dagweergave vermeldt de geselecteerde dag. 1

b. Met de - of -toets kunt u de starttijd van de periode aanpassen. De weergegeven getallen knipperen niet meer en in het scherm verschijnt ‘OK?’. Wanneer u de toets ingedrukt houdt, verandert de tijd sneller. NB: wanneer u de - of -toets indrukt en de volgende periode gaat knipperen, betekent het dat het volgende schakelpunt verschoven wordt. -toets ter bevestic. Druk op de groene ging, wanneer de gewenste tijd bereikt is. NB: indien de oorspronkelijke tijd niet aangepast hoeft te worden, kunt u op de groene -toets drukken om naar stap ‘d’ te gaan. d. De ingestelde temperatuur voor periode 1 op maandag (dag 1) gaat nu knipperen. - of -toets om deze temDruk op de peratuur te wijzigen en druk vervolgens ter -toets. bevestiging op de groene e. Nu verschijnen de tijd en temperatuur van de volgende periode. Herhaal stap b - d om deze instellingen te wijzigen totdat alle 4 periodes voor maandag zijn ingesteld of druk op de AUTO-toets om het ingestelde programma op elk gewenst moment in te schakelen.

OF ii) Druk op de DAY-toets om naar dinsdag (dag 2) te gaan. Volg dan stap b - e om het programma voor die dag te wijzigen. De programma’s voor de overige dagen kunnen op dezelfde wijze ingesteld worden, waarbij u met behulp van de DAY-toets naar de volgende dag gaat. Om het programmeringsmenu te verlaten, kunt u de gewenste bedieningswijze kiezen door op de AUTO-, MAN- of OFF-toets te drukken. NB: om het aangepaste programma in te schakelen, moet u AUTO kiezen.

Periodes uit-/inschakelen Er kunnen elke dag 4 periodes geprogrammeerd worden in de kamerthermostaat, maar wellicht hebt u voor uw verwarmingsbehoefte niet al deze schakelpunten nodig. Daarom kunnen periodes 2 t/m 4 van het verwarmingsprogramma verwijderd (of weer toegevoegd) worden. Periodes uit- of inschakelen: a. Indien u een overbodige periode wilt uitschakelen, gaat u met behulp van de PRO-toets naar die periode ( - of GRAM 2 t/m 4 ). Let erop dat de juiste periode aangegeven wordt met het knipperende vierkant. Houd de -toets ten minste 2 seconden ingedrukt tot op het scherm wordt aangegeven dat de periode uit het programma verwijderd is. b. Indien u een periode weer wilt toevoegen, volgt u dezelfde stappen om naar de uitgeschakelde periode te gaan. Houd vervolgens de -toets ten minste 2 seconden ingedrukt om deze periode weer in te schakelen.

‘De functies benutten’

DE CM707 BEDIENEN De bedieningswijze kiezen

De bijzondere functies gebruiken

De kamerthermostaat beschikt over drie bedieningswijzen: automatisch (AUTO), handmatig (MAN) of uit (OFF). Druk op de AUTO-, MAN- of OFF-toets om een bepaalde bedieningswijze te selecteren. Op het scherm verschijnt AUTO, MAN of OFF om aan te geven welke bedieningswijze ingeschakeld is.

• AUTO (automatisch): de kamerthermostaat volgt het ingebouwde temperatuurprogramma (standaard of aangepast). Dit is de beste manier om te zorgen voor een aangename temperatuur met maximale energiebesparing. • MAN (handmatig): de kamerthermostaat werkt als een eenvoudige thermostaat met de hele dag dezelfde ingestelde temperatuur. Deze temperatuur kan tussen 5°C en 35°C aangepast worden met behulp van de - of -toets. De kamerthermostaat handhaaft deze temperatuur totdat een andere bedieningswijze of temperatuur gekozen wordt.

• OFF: de kamerthermostaat handhaaft een minimumtemperatuur van 5°C (standaard) als vorstbeveiliging voor uw huis.

Tijdens normaal gebruik • Temperatuur opvragen In de AUTO-, MAN- en OFF-stand geeft de kamerthermostaat de huidige kamertemperatuur weer. Druk op de -toets om de geprogrammeerde ‘gevraagde temperatuur’ (de temperatuur die de kamerthermostaat tracht te handhaven) te bekijken. Deze ‘gevraagde temperatuur’ wordt knipperend weergegeven. Na 5 seconden verschijnt de huidige kamertemperatuur weer.

• De ingestelde temperatuur overschrijven Tijdens normaal gebruik (AUTO) kan de geprogrammeerde temperatuur handmatig aangepast worden met behulp van de - of -toets of de -toets. De ‘gevraagde temperatuur’ wordt 5 seconden knipperend weergegeven. In deze 5 seconden kan de temperatuur gewijzigd worden - of -toets. NB: met behulp van de deze gewijzigde temperatuur wordt slechts gehandhaafd tot het eerstvolgende schakelpunt van het programma.

Met de vakantiefunctie kunt u een constante temperatuur instellen (standaard = 10°C) voor een bepaald aantal dagen (1 t/m 99 dagen). Hierdoor kunt u energie en energiekosten besparen wanneer u weg bent, maar op de dag van terugkeer functioneert uw verwarmingssysteem weer normaal. De vakantiefunctie instellen: a. Zorg ervoor dat de kamerthermostaat in de AUTO- of MAN-stand staat. -toets om het aantal b. Druk op de vakantiedagen en de ingestelde temperatuur te bekijken; ook het vakantieverschijnt in beeld. symbool c. Gebruik de - of -toets om de vakantieperiode in te stellen (1 t/m 99 dagen) en druk vervolgens ter bevestiging op de groene ()-toets. -toets om de - of d. Gebruik de vakantietemperatuur (5°C tot 35°C) in te stellen en druk vervolgens ter beves-toets. tiging op de groene De kamerthermostaat handhaaft de nieuwe temperatuur nu voor het ingestelde aantal dagen dat uw huis niet bewoond wordt. Om middernacht wordt er een dag van het aantal vakantiedagen afgetrokken totdat het ingestelde aantal dagen voorbij is. De kamerthermostaat schakelt dan weer terug naar de normale MAN- of AUTO-stand. U kunt de vakantiefunctie op elk gewenst moment uitschakelen of de functie verlaten door nogmaals op -toets te drukken. de

De tijd aanpassen Tijdens normaal gebruik kunt u de - of -toets gebruiken om alleen de tijd aan te passen. Druk vervolgens weer op de groene -toets om de wijzigingen op te slaan.

PROBLEEMOPLOSSING VOOR DE CM707

Geen display (Verlies van stroom).

Controleer of de batterijen zijn geplaatst door de afdekplaat te verwijderen. Controleer of de batterijen correct zijn geplaatst. (+/-) Vervang de batterijen.

Het display toot een knipperende symbool.

De batterijen in de thermostaat zijn bijna leeg. Vervang de batterijen.

Het display toont het symbool.

Een fout heeft zich voorgedaan in uw verwarmingssysteem. Verwijder de batterijen en plaats ze opnieuw in de thermostaat. Als het symbool niet verdwijnt na enkele minuten, contacteer uw installateur.

VEELGESTELDE VRAGEN Hoe kan ik de lege batterijen van de kamerthermostaat vervangen?

Hoe kan ik voor de hele dag dezelfde temperatuur instellen?

De kamerthermostaat meet voortdurend het batterijniveau. Normaal gesproken gaan de batterijen circa 2 jaar mee. Wanneer de batterijen bijna leeg zijn, verschijnt er een knipperend -symbool op het scherm. Volg de stappen uit het hoofdstuk ‘STAP 1: De batterijen plaatsen’ op pagina 28, maar vervang in stap c de gebruikte batterijen door nieuwe. NB: tijdens het vervangen van de batterijen worden uw programma-instellingen opgeslagen, maar het kan zijn dat u de tijd- en datuminstellingen naderhand moet corrigeren.

Voor gebruik als een eenvoudige thermostaat met de hele dag dezelfde temperatuur kunt u de MAN-toets indrukken om te kiezen voor handmatige bediening. U kunt de temperatuur - of -toets. wijzigen met behulp van de Dat kan met stappen van 0,5°C tussen 5°C en 35°C. De kamerthermostaat handhaaft deze temperatuur totdat een andere bedieningswijze of temperatuur gekozen wordt.
