BEDIENUNGSANLEITUNG CM707 HONEYWELL

Benutzerhandbuch ............ 22-26

Benutzerhandbuch ............ 22-26

CM707 - BEDIENUNGSANLEITUNG

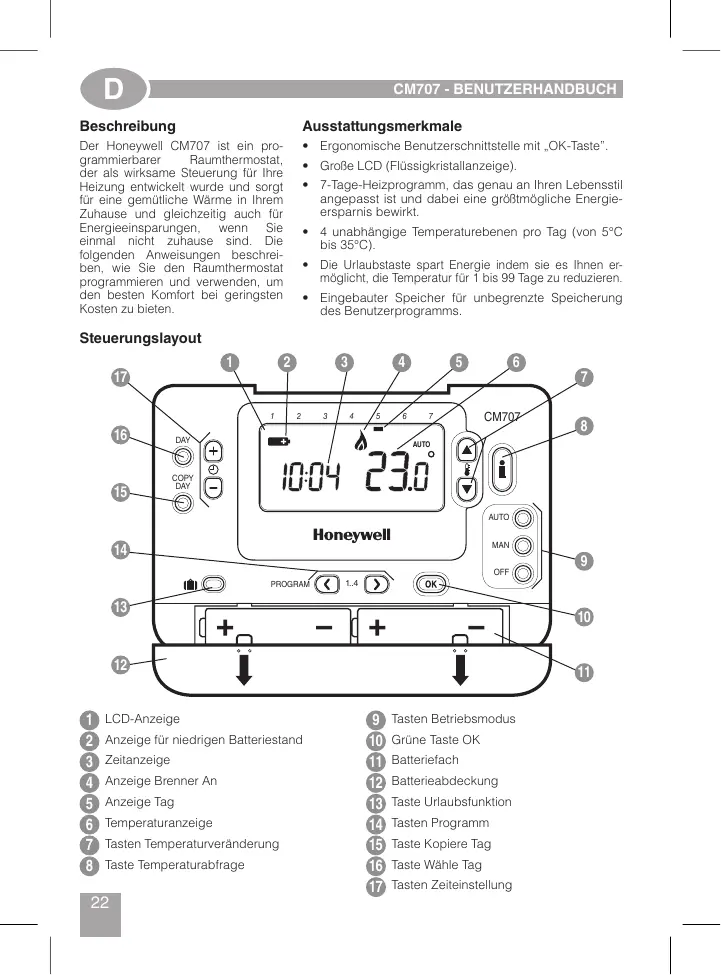

Beschreibung Ausstattungsmerkmale Der Honeywell CM707 ist ein programmierbarer Raumthermostat, der als wirksame Steuerung für Ihre Heizung entwickelt wurde und sorgt für eine gemütliche Wärme in Ihrem Zuhause und gleichzeitig auch für Energieeinsparungen, wenn Sie einmal nicht zuhause sind. Die folgenden Anweisungen beschreiben, wie Sie den Raumthermostat programmieren und verwenden, um den besten Komfort bei geringsten Kosten zu bieten.

• Ergonomische Benutzerschnittstelle mit „OK-Taste”.
• Große LCD (Flüssigkristallanzeige).
• 7-Tage-Heizprogramm, das genau an Ihren Lebensstil angepasst ist und dabei eine größtmögliche Energieersparnis bewirkt.
• 4 unabhängige Temperaturebenen pro Tag (von 5°C bis 35°C).
• Die Urlaubstaste spart Energie indem sie es Ihnen ermöglicht, die Temperatur für 1 bis 99 Tage zu reduzieren.
• Eingebauter Speicher für unbegrenzte Speicherung des Benutzerprogramms. Steuerungslayout

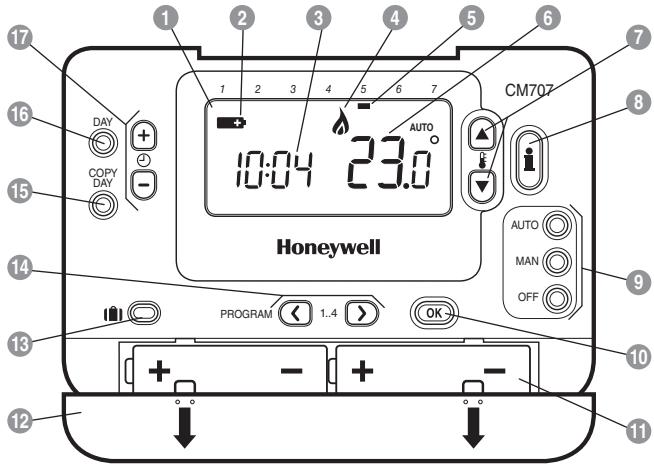

LCD-Anzeige Anzeige für niedrigen Batteriestand Zeitanzeige Anzeige Brenner An Anzeige Tag Temperaturanzeige Tasten Temperaturveränderung Taste Temperaturabfrage

Tasten Betriebsmodus Grüne Taste OK Batteriefach Batterieabdeckung Taste Urlaubsfunktion Tasten Programm Taste Kopiere Tag Taste Wähle Tag Tasten Zeiteinstellung ‘Inbetriebnahme’

EINSTELLEN DES CM707

Dieser Abschnitt zeigt Ihnen in 3 einfachen Schritten, wie Sie den Raumthermostat einstellen und betreiben: SCHRITT 1: Einbau der Batterien Hinweis: Bitte verfahren Sie gemäß den Anwesungen in diesem Abschnitt nur, wenn die Anzeige des Raumthermostat leer ist (keine Symbole oder Zahlen werden angezeigt). Wenn die Raumtemperatur schon angezeigt wird, gehen Sie bitte weiter zu Schritt 2: Einstellen von Tag und Uhrzeit. Einbau der Batterien: a. Heben Sie die Frontabdeckung des Raumthermostat nach oben, um an die Batterieabdeckung und die Produktsteuerung zu gelangen. b. Entfernen Sie die Batterieabdeckung, indem Sie sie nach unten drücken und herausziehen. c. Legen Sie die 2 x AA LR6 Alkaline Batterien ein, die zusammen mit dem Raumthermostat geliefert wurden und stellen Sie dabei die richtige Polarität der Batterien sicher (siehe ‘Steuerungslayout’ auf Seite 22). d. Nach einer kurzen Unterbrechung zeigt der Raumthermostat Informationen auf der Anzeige an und ist nun betriebsbereit. e. Befestigen Sie die Batterieabdeckung wieder, indem Sie sie fest in die Vorderseite des Raumthermostat zurückschieben. SCHRITT 2: Einstellen von Tag und Uhrzeit Einstellen von Tag und Uhrzeit: a. Drücken Sie einmal die Taste DAY und die ‘Anzeige Tag’ beginnt zu blinken. b. Drücken Sie die Taste DAY bis der korrekte Tag erreicht ist (Tag 1 = Montag). Drücken Sie die zum Bestätigen. grüne Taste c. Drücken Sie einmal entweder die Taste oder die Taste , um in den Zeiteinstellungsmodus zu gelangen. Die LCD-Anzeige zeigt die blinkenden Ziffern (wenn die Einheit das erste Mal in Betrieb genommen wird, zeigt die Anzeige 12:00). d. Verwenden Sie die Tasten oder , um die richtige Uhrzeit einzustellen und drücken Sie zum Bestätigen. dann die grüne Taste Hinweis: Falls Sie nur zufällig in diesen Modus gelangt sind, drücken Sie die Taste AUTO, MAN oder OFF, um diesen Modus zu verlassen. SCHRITT 3: Ausführen des eingebauten Heizprogramms Der Raumthermostat ist jetzt betriebsbereit. Drücken Sie die Taste AUTO, und das eingebaute Heizprogramm wird aktiviert. Hinweis: Das eingebaute Heizprogramm wurde entwickelt, um normale Komfortansprüche zu erfüllen. Falls Sie die Einstellungen anpassen wollen, gehen Sie bitte weiter zum nächsten Abschnitt ‚Programmierung des Raumthermostat’.

PROGRAMMIERUNG DES CM707

‘Effizient in der täglichen Benutzung’ Das eingebaute Heizprogramm Das eingebaute Heizprogramm verfügt über 4 veränderliche Temperaturebenen pro Tag, die zwischen 3:00 Uhr und 2:50 Uhr des folgenden Tages eingestellt werden können. Dadurch können Sie die Abendtemperatur auch nach Mitternacht noch aufrecht erhalten. Jede Temperaturebene kann zwischen 5°C und 35°C eingestellt und in Schritten von 0,5°C verändert werden. Das werkseitig eingestellte Heizprogramm verfährt folgendermaßen: Montag bis Freitag (Tag 1 bis 5) Intervall Tag 6:30 Temperaturebenen 21°C

22:30 16°C Samstag bis Sonntag (Tag 6 & 7) Intervall Tag 8:00 Temperaturebenen 21°C

‘Effizient in der täglichen Benutzung’ Überprüfen des eingebauten Heizprogramms Um das eingebaute Heizprogramm zu überprüfen oder zu bearbeiten, verwenden Sie bitte die zum Wechseln oder Tasten PROGRAM zwischen den einzelnen 4 Programmintervallen für diesen Tag. Verwenden Sie die Taste DAY, um zu jedem Tag der Woche zu wechseln, so dass das vollständige 7-Tage-Heizprogramm überprüft oder bearbeitet werden kann. Ändern des eingebauten Heizprogramms a. Drücken Sie entweder die Tasten PROGRAM , um oder die Tasten PROGRAM in den Programmiermodus zu gelangen. Die Einstellungen Zeit / Temperatur für das Intervall 1 am Montag (Tag 1) blinken wie aufgezeigt. Das aktive Intervall wird durch ein blinkendes Quadrat um die Ziffern unten auf der Anzeige hervorgehoben und der gewählte Tag wird mit der Anzeige Tag angezeigt.

b. Verwenden Sie die Tasten oder , um den Intervallstart einzustellen. Die Anzeige hört auf zu blinken und ‘OK?’ wird angezeigt. Das Festhalten der Taste bewirkt ein schnelles Verändern der Uhrzeit. Hinweis: Wenn Sie die Tasten oder drücken und die Anzeige stellt das nächste Intervall blinkend dar, bedeutet dies, dass die nächste Änderung vorgeschoben wird. c. Wenn die gewünschte Uhrzeit erreicht zum ist, drücken Sie die grüne Taste Bestätigen. Hinweis: Wenn die ursprüngliche Zeiteinstellung keine neue Einstellung erfordert, drücken Sie die grüne Taste und gehen über zu Schritt ‘d’. d. Die Temperatureinstellung für Intervall 1 am Montag (Tag 1) blinkt jetzt. Um diese einzustellen, drücken Sie die Tasten oder und bestätigen Sie die Einstellun. gen wieder mit der grünen Taste e. Das nächste Zeit- und Temperaturintervall ist jetzt aktiv. Stellen Sie dieses ein, indem Sie die oben genannten Schritte b - d wiederholen, bis alle 4 Intervalle für Montag eingestellt sind, oder drücken Sie jederzeit die Taste AUTO, um das Programm wie eingestellt auszuführen.

PROGRAMMIERUNG DES CM707

Sie haben jetzt die Wahl, wie Sie Ihr Programm für den nächsten Tag einstellen werden: f. i) Drücken Sie die Taste COPY DAY, um das Programm vom Montag auf den Dienstag zu kopieren. Die Anzeige ist jetzt leer, außer der ‘nicht blinkenden’ Anzeige Tag, die den kopierten Tag darstellt, und dem ‘blinkenden’ Zieltag, auf den das Programm kopiert wird. Drücken Sie die grüne Taste (), um diesen Tag zu bestätigen. Um einen anderen Zieltag zu wählen, drücken Sie die Taste DAY, bis sich die ‘blinkende’ Anzeige Tag unter dem gewünschten Tag befindet. Drücken Sie dann die grüne Taste () zum Bestätigen. Hinweis: Wenn der Zieltag einmal bestätigt ist, wird er der Tag, der kopiert wird, wenn die Taste COPY DAY wieder gedrückt wird. ODER

ii) Drücken Sie die Taste DAY, um die Anzeige

Tag auf Dienstag (Tag 2) zu wechseln. Das Programm für diesen Tag kann dann mittels der folgenden Schritte b - e angepasst werden. Programme für die verbleibenden Tage können auf die gleiche Art und Weise eingestellt werden. Dabei wird die Taste DAY verwendet, um zum nächsten Tag zu springen. Um den Programmiermodus zu verlassen, wählen Sie den gewünschten Betriebsmodus mit den Tasten AUTO, MAN oder OFF. Hinweis: Um das eingestellte Programm ablaufen zu lassen, wählen Sie den Modus AUTO. Ausschalten / Einschalten von Zeitintervallen Der Raumthermostat verfügt über 4 Zeitintervalle, die für jeden Tag programmiert werden können. Möglicherweise benötigen Sie aber nicht all diese Schaltpunkte für Ihre Heizanforderungen. Daher kann jedes der Intervalle 2 bis 4 vom Heizprogrammprofil entfernt (oder wieder hinzugefügt) werden. Ausschalten oder Einschalten der Zeitintervalle: a. Um nicht benötigte Zeitintervalle auszuschalten, gehen Sie mit den zu dem oder Tasten PROGRAM gewünschten Intervall ( 2 bis 4 ) und gewährleisten Sie, dass das richtige Intervall mit dem blinkenden Quadrat hervorgehoben ist. Drücken und halten Sie die Taste für mindestens 2 Sekunden und die Anzeige wird bestätigen, dass das Intervall aus dem Programm entfernt wurde. b. Um ein Intervall wieder einzuschalten, verfahren Sie genau so wie oben beschrieben und gehen Sie zu dem bereits ausgeschalteten Intervall. Um dieses Intervall wieder einzuschalten, drücken und halten Sie die Taste für mindestens 2 Sekunden.

‘Verwendung der Ausstattungsmerkmale’

Auswählen des Betriebsmodus Verwendung der Spezialfunktionen Der Raumthermostat kann in drei verschiedenen Modi betrieben werden: Automatisch, Manuell oder Off. Um den Betriebsmodus einzustellen, drücken Sie entweder die Taste AUTO, MAN oder OFF. Die Anzeige zeigt den gegenwärtig aktiven Modus mit der Anzeige AUTO, MAN oder OFF.

• Der Modus AUTO (automatisch) stellt den Raumthermostat so ein, dass er das eingebaute Temperaturprogramm (Standard oder personalisiert) abarbeitet. Der Betrieb des Raumthermostat in diesem Modus stellt die beste Möglichkeit dar, ein hohes Niveau an Temperaturkomfort zu erreichen und dabei größtmöglich Energie einzusparen.
• Der Modus MAN (manuell) stellt den Raumthermostat so ein, dass er den ganzen Tag als einfacher Thermostat mit einem festen Sollwert arbeitet. Der Sollwert kann mit zwischen 5°C und hilfe der Tasten und 35°C eingestellt werden. Der Raumthermostat wird diese Temperatur aufrecht erhalten, bis ein anderer Betriebsmodus oder eine andere Temperatur gewählt wird.

• Der Modus OFF stellt den Raumthermostat so ein, dass er eine Minimaltemperatur von 5°C (Standard) aufrecht erhält, die als Frostschutz für Ihr Zuhause dient. Während des normalen Betriebs
• Temperaturabfrage In den Betriebsmodi AUTO, MAN und OFF zeigt der Raumthermostat die gegenwärtige Raumtemperatur an. Um die programmierte ‘Zieltemperatur’ (die Temperatur, die der Raumthermostat versucht, aufrecht zu erhalten) zu überprüfen, drücken Sie die Taste . Der Wert für diese ‘Zieltemperatur’ wird für 5 Sekunden blinkend dargestellt, bevor die Anzeige wieder auf die gegenwärtige Raumtemperatur wechselt.

• Aufheben der Temperatur Während des normalen Betriebs (Modus AUTO) kann die programmierte Temperatur manuell eingestellt werden, indem Sie die oder , oder die Taste drücTasten ken. Die ‘Zieltemperatur’ wird angezeigt und blinkt für 5 Sekunden – dabei kann mithilfe oder der eingestellte Wert der Tasten verändert werden. Hinweis: Dieses Aufheben der Temperatur wird beim nächsten programmierten Temperaturwechsel gelöscht. Die Urlaubsfunktion ermöglicht es Ihnen, eine konstante Temperatur (Standard = 10°C) für eine bestimmte Anzahl von Tagen (1 – 99 Tage) einzustellen. Dadurch können Sie viel Energie und damit verbundene Kosten einsparen, wenn Sie nicht zuhause sind. Am Tag ihrer Rückreise arbeitet das System dann wieder normal. Einstellen der Urlaubsfunktion: a. Gewährleisten Sie, dass der Raumthermostat im Betriebsmodus AUTO oder MAN läuft. , um b. Drücken Sie die Urlaubstaste den Urlaubstagezähler und die Temperatureinstellung zusammen mit der anzuzeigen. Anzeige Urlaub c. Drücken Sie die Zeittasten oder , um die Urlaubszeit (1 – 99 Tage) einzustellen und drücken Sie dann die zum Bestätigen. grüne Taste d. Drücken Sie die Tasten oder , um die Urlaubstemperatur (5°C – 35°C) einzustellen und drücken Sie dann die zum Bestätigen. grüne Taste Der Raumthermostat steuert jetzt die neue Temperatur für die eingestellte Anzahl an Tagen, an denen Ihr Zuhause leer steht. Um Mitternacht wird der Urlaubstagezähler um eins reduziert, bis die eingestellte Anzahl an Tagen abgelaufen ist. Der Raumthermostat wird in den normalen Betrieb entsprechend der Einstellungen im Modus MAN oder AUTO zurückkehren. Um die Funktion URLAUB abzubrechen oder zu verlassen, können Sie jeein zweites Mal drücken. derzeit die Taste Einstellen der Uhrzeit Um nur die Uhrzeit während des normalen Betriebs einzustellen verwenden Sie die Tasten und drücken Sie dann oder zum Bestätigen wieder die grüne Taste der Änderungen.

STÖRUNGSBEHEBUNG CM707

Symptom Lösung Leere Anzeige (keine Stromversorgung). Überprüfen Sie, ob die Batterien eingelegt sind, indem Sie die Batterieabdeckung entfernen. Überprüfen Sie, ob die Batterien mit der richtigen Polung eingelegt wurden. Ersetzen Sie die Batterien. Die Anzeige stellt ein blinkendes Symbol dar. Die Anzeige stellt ein Symbol dar. Die Batterien im Thermostat verfügen nur noch über eine geringe Leistung – ersetzen Sie die Batterien. In Ihrem Heizsystem ist ein Fehler aufgetreten. Entfernen Sie die Batterien und legen Sie diese erneut ein. Falls das Symbol nicht innerhalb weniger Minuten erlischt, kontaktieren Sie Ihren Installateur.

HÄUFIG GESTELLTE FRAGEN

Wie wechsle ich beim Raumthermostat die Batterien aus, wenn diese leer sind? Der Raumthermostat überwacht ständig den Batteriestand, der normalerweise für 2 Jahre ausreichend ist. Wenn die Leistung nachlässt, wird dies durch ein blinkendes Symbol auf der Anzeige dargestellt. Um die Batterien zu wechseln, befolgen Sie bitte die Schritte im obenstehenden Abschnitt (‘SCHRITT 1: Einbau der Batterien’ auf Seite 23), und ersetzen Sie in Schritt c die alten Batterien mit neuen. Hinweis: Während des Batteriewechsels werden Ihre Programmeinstellungen gespeichert. Es kann aber notwendig sein, dass Sie die Uhrzeit und das Datum neu einstellen müssen.

Wie stelle ich eine Temperatur für den gesamten Tag ein? Zum Betrieb als einfacher Thermostat mit einer Temperatur über den gesamten Tag wählen Sie den manuellen Betriebsmodus, indem Sie die Taste MAN drücken. Stellen Sie oder die Temperatur mit hilfe der Tasten ein – die Temperatur kann zwischen 5°C und 35°C in Schritten von 0,5°C eingestellt werden. Der Raumthermostat wird diese Temperatur aufrecht erhalten, bis ein anderer Betriebsmodus gewählt wird oder eine andere Temperatur eingestellt wird.
