D CM701 - BENUTZERHANDBUCH Beschreibung

Ausstattungsmerkmale

Der Honeywell CM701 ist ein programmierbarer Raumthermostat, der als wirksame Steuerung für Ihre Heizung entwickelt wurde und sorgt für eine gemütliche Wärme in Ihrem Zuhause und gleichzeitig auch für Energieeinsparungen, wenn Sie einmal nicht zuhause sind. Die folgenden Anweisungen beschreiben, wie Sie den Raumthermostat programmieren und verwenden, um den besten Komfort bei geringsten Kosten zu bieten.

• Ergonomische „OK-Taste”.

Benutzerschnittstelle

• Große LCD (Flüssigkristallanzeige). • 4 unabhängige Temperaturebenen pro Tag (von 5°C bis 35°C). • Eingebauter Speicher für unbegrenzte Speicherung des Benutzerprogramms.

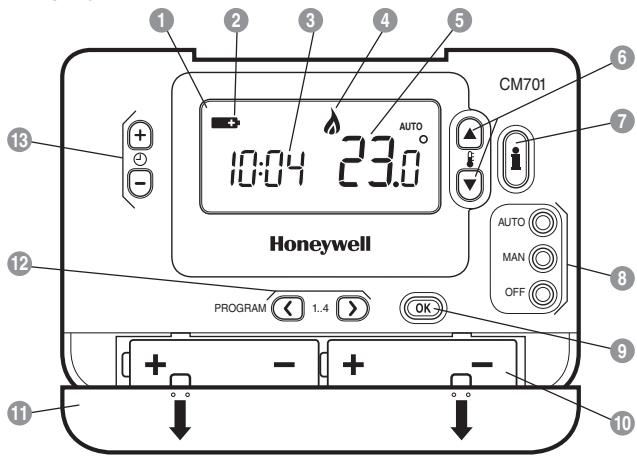

LCD-Anzeige Anzeige für niedrigen Batteriestand Zeitanzeige Anzeige Brenner An Temperaturanzeige Tasten Temperaturveränderung Taste Temperaturabfrage

Tasten Betriebsmodus Grüne Taste OK Batteriefach Batterieabdeckung Tasten Programm Tasten Zeiteinstellung

EINSTELLEN DES CM701

D Dieser Abschnitt zeigt Ihnen in 3 einfachen Schritten, wie Sie den Raumthermostat einstellen und betreiben:

SCHRITT 1: Einbau der Batterien Hinweis: Bitte verfahren Sie gemäß den Anwesungen in diesem Abschnitt nur, wenn die Anzeige des Raumthermostat leer ist (keine Symbole oder Zahlen werden angezeigt). Wenn die Raumtemperatur schon angezeigt wird, gehen Sie bitte weiter zu Schritt 2: Einstellen von Tag und Uhrzeit. Einbau der Batterien: a. Heben Sie die Frontabdeckung des Raumthermostat nach oben, um an die Batterieabdeckung und die Produktsteuerung zu gelangen. b. Entfernen Sie die Batterieabdeckung, indem Sie sie nach unten drücken und herausziehen. c. Legen Sie die 2 x AA LR6 Alkaline Batterien ein, die zusammen mit dem Raumthermostat geliefert wurden und stellen Sie dabei die richtige Polarität der Batterien sicher (siehe ‘Steuerungslayout’ auf Seite 22). d. Nach einer kurzen Unterbrechung zeigt der Raumthermostat Informationen auf der Anzeige an und ist nun betriebsbereit. e. Befestigen Sie die Batterieabdeckung wieder, indem Sie sie fest in die Vorderseite des Raumthermostat zurückschieben.

SCHRITT 2: Einstellen von Tag und Uhrzeit Einstellen von Tag und Uhrzeit: a. Drücken Sie einmal entweder die Taste oder die Taste , um in den Zeiteinstellungsmodus zu gelangen. Die LCD-Anzeige zeigt die blinkenden Ziffern (wenn die Einheit das erste Mal in Betrieb genommen wird, zeigt die Anzeige 12:00). c. Verwenden Sie die Tasten oder , um die richtige Uhrzeit einzustellen und drücken Sie zum Bestätigen. dann die grüne Taste Hinweis: Falls Sie nur zufällig in diesen Modus gelangt sind, drücken Sie die Taste AUTO, MAN oder OFF, um diesen Modus zu verlassen.

SCHRITT 3: Ausführen des eingebauten Heizprogramms Der Raumthermostat ist jetzt betriebsbereit. Drücken Sie die Taste AUTO, und das eingebaute Heizprogramm wird aktiviert. Hinweis: Das eingebaute Heizprogramm wurde entwickelt, um normale Komfortansprüche zu erfüllen. Falls Sie die Einstellungen anpassen wollen, gehen Sie bitte weiter zum nächsten Abschnitt ‚Programmierung des Raumthermostat’.

PROGRAMMIERUNG DES CM701

‘Effizient in der täglichen Benutzung’

Das eingebaute Heizprogramm Das eingebaute Heizprogramm verfügt über 4 veränderliche Temperaturebenen pro Tag, die zwischen 3:00 Uhr und 2:50 Uhr des folgenden Tages eingestellt werden können. Dadurch können Sie die Abendtemperatur auch nach Mitternacht noch aufrecht erhalten. Jede Temperaturebene kann zwischen 5°C und 35°C eingestellt und in Schritten von 0,5°C verändert werden. Das werkseitig eingestellte Heizprogramm verfährt folgendermaßen: Intervall Tag Temperaturebenen

‘Effizient in der täglichen Benutzung’

Überprüfen des eingebauten Heizprogramms Um die eingebauten Heizprogramme zu überprüfen oder zu bearbeiten, verwenden oder Sie bitte die Tasten PROGRAM zum Wechseln zwischen den einzelnen 4 Programmintervallen.

Ändern des eingebauten Heizprogramms a. Drücken Sie entweder die Tasten PROoder die Tasten PROGRAM GRAM , um in den Programmiermodus zu gelangen. Die Einstellungen Zeit / Temperatur für das Intervall 1 am Montag (Tag 1) blinken wie aufgezeigt. Das aktive Intervall wird durch ein blinkendes Quadrat um die Ziffern unten auf der Anzeige hervorgehoben und der gewählte Tag wird mit der Anzeige Tag angezeigt.

b. Verwenden Sie die Tasten oder , um den Intervallstart einzustellen. Die Anzeige hört auf zu blinken und ‘OK?’ wird angezeigt. Das Festhalten der Taste bewirkt ein schnelles Verändern der Uhrzeit. Hinweis: Wenn Sie die Tasten oder drücken und die Anzeige stellt das nächste Intervall blinkend dar, bedeutet dies, dass die nächste Änderung vorgeschoben wird. c. Wenn die gewünschte Uhrzeit erreicht zum ist, drücken Sie die grüne Taste Bestätigen. Hinweis: Wenn die ursprüngliche Zeiteinstellung keine neue Einstellung erfordert, drücken Sie die grüne Taste und gehen über zu Schritt ‘d’.

PROGRAMMIERUNG DES CM701

d. Die Temperatureinstellung für Intervall 1 am Montag (Tag 1) blinkt jetzt. Um diese einzustellen, drücken Sie die Tasten und bestätigen Sie die Einstellunoder . gen wieder mit der grünen Taste e. Das nächste Zeit- und Temperaturintervall ist jetzt aktiv. Stellen Sie dieses ein, indem Sie die oben genannten Schritte b - d wiederholen, bis alle 4 Intervalle für Montag eingestellt sind, oder drücken Sie jederzeit die Taste AUTO, um das Programm wie eingestellt auszuführen.

Ausschalten / Einschalten von Zeitintervallen Der Raumthermostat verfügt über 4 Zeitintervalle, die für jeden Tag programmiert werden können. Möglicherweise benötigen Sie aber nicht all diese Schaltpunkte für Ihre Heizanforderungen. Daher kann jedes der Intervalle 2 bis 4 vom Heizprogrammprofil entfernt (oder wieder hinzugefügt) werden. Ausschalten oder Einschalten der Zeitintervalle: a. Um nicht benötigte Zeitintervalle auszuschalten, gehen Sie mit den zu dem oder Tasten PROGRAM gewünschten Intervall ( 2 bis 4 ) und gewährleisten Sie, dass das richtige Intervall mit dem blinkenden Quadrat hervorgehoben ist. Drücken und halten Sie die Taste für mindestens 2 Sekunden und die Anzeige wird bestätigen, dass das Intervall aus dem Programm entfernt wurde. b. Um ein Intervall wieder einzuschalten, verfahren Sie genau so wie oben beschrieben und gehen Sie zu dem bereits ausgeschalteten Intervall. Um dieses Intervall wieder einzuschalten, drücken und halten Sie die Taste für mindestens 2 Sekunden.

‘Verwendung der Ausstattungsmerkmale’

D Auswählen des Betriebsmodus

Während des normalen Betriebs

Der Raumthermostat kann in drei verschiedenen Modi betrieben werden: Automatisch, Manuell oder Off. Um den Betriebsmodus einzustellen, drücken Sie entweder die Taste AUTO, MAN oder OFF. Die Anzeige zeigt den gegenwärtig aktiven Modus mit der Anzeige AUTO, MAN oder OFF.

• Der Modus AUTO (automatisch) stellt den Raumthermostat so ein, dass er das eingebaute Temperaturprogramm (Standard oder personalisiert) abarbeitet. Der Betrieb des Raumthermostat in diesem Modus stellt die beste Möglichkeit dar, ein hohes Niveau an Temperaturkomfort zu erreichen und dabei größtmöglich Energie einzusparen. • Der Modus MAN (manuell) stellt den Raumthermostat so ein, dass er den ganzen Tag als einfacher Thermostat mit einem festen Sollwert arbeitet. Der Sollwert kann zwischen und mit hilfe der Tasten 5°C und 35°C eingestellt werden. Der Raumthermostat wird diese Temperatur aufrecht erhalten, bis ein anderer Betriebsmodus oder eine andere Temperatur gewählt wird.

• Der Modus OFF stellt den Raumthermostat so ein, dass er eine Minimaltemperatur von 5°C (Standard) aufrecht erhält, die als Frostschutz für Ihr Zuhause dient.

In den Betriebsmodi AUTO, MAN und OFF zeigt der Raumthermostat die gegenwärtige Raumtemperatur an. Um die programmierte ‘Zieltemperatur’ (die Temperatur, die der Raumthermostat versucht, aufrecht zu erhalten) zu überprüfen, drücken Sie die Taste . Der Wert für diese ‘Zieltemperatur’ wird für 5 Sekunden blinkend dargestellt, bevor die Anzeige wieder auf die gegenwärtige Raumtemperatur wechselt.

• Aufheben der Temperatur Während des normalen Betriebs (Modus AUTO) kann die programmierte Temperatur manuell eingestellt werden, indem Sie oder , oder die Taste die Tasten drücken. Die ‘Zieltemperatur’ wird angezeigt und blinkt für 5 Sekunden – dabei oder der kann mithilfe der Tasten eingestellte Wert verändert werden. Hinweis: Dieses Aufheben der Temperatur wird beim nächsten programmierten Temperaturwechsel gelöscht.

Einstellen der Uhrzeit Um nur die Uhrzeit während des normalen Betriebs einzustellen verwenden Sie die Tasten oder und drücken Sie dann zum Bestätigen wieder die grüne Taste der Änderungen.

D STÖRUNGSBEHEBUNG CM701

Leere Anzeige (keine Stromversorgung).

Überprüfen Sie, ob die Batterien eingelegt sind, indem Sie die Batterieabdeckung entfernen. Überprüfen Sie, ob die Batterien mit der richtigen Polung eingelegt wurden. Ersetzen Sie die Batterien.

Die Anzeige stellt ein blinkendes Symbol dar. Die Anzeige stellt ein Symbol dar.

Die Batterien im Thermostat verfügen nur noch über eine geringe Leistung – ersetzen Sie die Batterien. In Ihrem Heizsystem ist ein Fehler aufgetreten. Entfernen Sie die Batterien und legen Sie diese erneut ein. Falls das Symbol nicht innerhalb weniger Minuten erlischt, kontaktieren Sie Ihren Installateur.

HÄUFIG GESTELLTE FRAGEN Wie wechsle ich beim Raumthermostat die Batterien aus, wenn diese leer sind? Der Raumthermostat überwacht ständig den Batteriestand, der normalerweise für 2 Jahre ausreichend ist. Wenn die Leistung nachlässt, wird dies durch ein blinkendes Symbol auf der Anzeige dargestellt. Um die Batterien zu wechseln, befolgen Sie bitte die Schritte im obenstehenden Abschnitt (‘SCHRITT 1: Einbau der Batterien’ auf Seite 23), und ersetzen Sie in Schritt c die alten Batterien mit neuen. Hinweis: Während des Batteriewechsels werden Ihre Programmeinstellungen gespeichert. Es kann aber notwendig sein, dass Sie die Uhrzeit und das Datum neu einstellen müssen.

Wie stelle ich eine Temperatur für den gesamten Tag ein? Zum Betrieb als einfacher Thermostat mit einer Temperatur über den gesamten Tag wählen Sie den manuellen Betriebsmodus, indem Sie die Taste MAN drücken. Stellen Sie oder die Temperatur mit hilfe der Tasten ein – die Temperatur kann zwischen 5°C und 35°C in Schritten von 0,5°C eingestellt werden. Der Raumthermostat wird diese Temperatur aufrecht erhalten, bis ein anderer Betriebsmodus gewählt wird oder eine andere Temperatur eingestellt wird.
