MANUAL DE UTILIZADOR CM701 HONEYWELL

O Honeywell CM701 é um termostato de ambiente programável concebido para controlar eficazmente o seu sistema de aquecimento, permitindo temperaturas confortáveis enquanto está em casa e a poupança de energia quando está fora dela. As instruções que se seguem explicam como deve o termostato ser programado e utilizado para proporcionar o máximo de conforto com o mínimo de custos.

• Interface do utilizador ergonómica, caracterizada pelo botão OK. • LCD (Visor de Cristal Líquido) grande. • 4 níveis de temperatura independentes (de 5°C a 35°C) por dia. • Memória integrada, que retém o programa do utilizador indefinidamente.

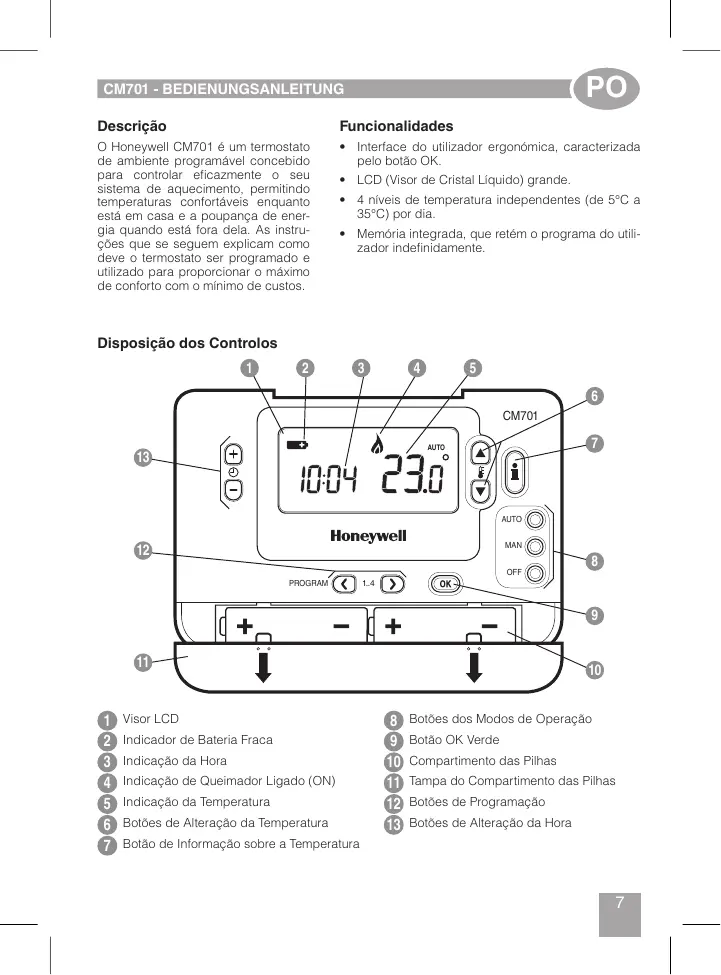

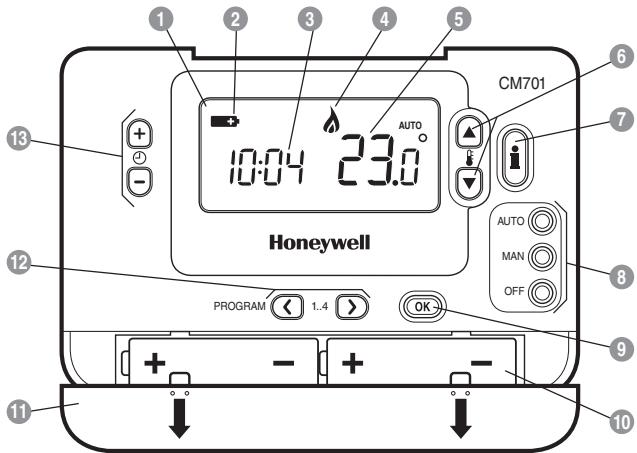

Disposição dos Controlos

Visor LCD Indicador de Bateria Fraca Indicação da Hora Indicação de Queimador Ligado (ON) Indicação da Temperatura Botões de Alteração da Temperatura

Botões dos Modos de Operação Botão OK Verde Compartimento das Pilhas Tampa do Compartimento das Pilhas Botões de Programação Botões de Alteração da Hora

Botão de Informação sobre a Temperatura

Esta secção mostra como configurar e operar o Termostato em 3 simples etapas:

ETAPA 1: Instalar as Pilhas Nota: As instruções contidas nesta secção devem apenas ser seguidas caso o visor do Termostato esteja em branco (não mostre quaisquer símbolos ou dígitos). Se a temperatura ambiente já estiver indicada no visor, avance para a Etapa 2: Definir o Dia e a Hora. Para instalar as pilhas: a. Levante a cobertura frontal do Termostato de forma a revelar a tampa do compartimento das pilhas e os controlos do aparelho. b. Remova a tampa do compartimento das pilhas, exercendo pressão para baixo e fazendo-a deslizar para fora. c. Insira as duas pilhas alcalinas AA LR6 fornecidas com o Termostato, certificando-se de que as coloca na posição correcta (ver ‘Disposição dos Controlos’ na página 7). d. Após uma breve pausa, o Termostato mostra informações no visor e nessa altura está pronto a ser utilizado. e. Volte a colocar a tampa do compartimento das pilhas, fazendo-a deslizar firmemente sobre a parte frontal do Termostato.

ETAPA 2: Definir o Dia e a Hora Para definir o dia e a hora: a. Prima o botão ou uma vez para iniciar o modo de configuração da hora. Os dígitos da hora aparecem a piscar no visor LCD (quando o aparelho é ligado pela primeira vez, o visor indica 12:00). b. Utilize os botões verde ou para configurar a hora correcta e a seguir prima o botão para confirmar. Nota: Se este modo for iniciado acidentalmente, prima o botão AUTO, MAN ou OFF para sair.

ETAPA 3: Operar o Programa de Aquecimento Integrado O Termostato encontra-se agora pronto a ser utilizado. Prima o botão AUTO e o programa de aquecimento integrado começará a funcionar. Nota: O programa de aquecimento integrado foi concebido para satisfazer os requisitos normais de conforto, mas se pretender personalizar as definições, consulte a próxima secção ‘Programar o Termostato’.

‘Utilização Diária Eficiente’

O Programa de Aquecimento Integrado O programa de aquecimento integrado possui 4 alterações de nível da temperatura por dia que podem ser configuradas entre as 3:00 da manhã e as 2:50 da manhã do dia seguinte, permitindo-lhe manter a temperatura nocturna após a meia-noite. Cada nível de temperatura pode ser configurado entre 5°C e 35°C e ajustado em intervalos de 0,5°C. O programa de aquecimento pré-definido de fábrica é o seguinte: Período Hora Temperatura

16°C PROGRAMAR O CM701

Rever o Programa de Aquecimento Integrado Para rever ou editar os programas de aquecimento integrado, utilize os botões PROGRAM para navegar pelos 4 períodos de ou programação individual.

Modificar o Programa de Aquecimento Integrado Para modificar o programa de aquecimento integrado: para ou a. Prima os botões PROGRAM iniciar o modo de programação. As definições da hora / temperatura para o período 1 na Segunda (Dia 1) começará a piscar conforme indicado. O período activo é assinalado por um quadrado intermitente à volta do número correspondente, no fundo do visor e o dia seleccionado é assinado com a indicação do dia da semana.

b. Para ajustar o início do período, utilize os botões ou ; o visor parará de piscar e surgirá o indicador ‘OK?’. Manter o botão premido irá alterar a hora rapidamente. Nota: Se estiver a premir os botões ou e o visor mostrar o período seguinte a piscar, isso significa que a próxima alteração será avançada.

‘Utilização Diária Eficiente’

d. A definição da temperatura para o período 1 na Segunda (Dia 1) começará a piscar. Para ajustar a definição, prima os botões e para a confirmar novamente, ou verde. prima o botão e. O período seguinte de hora e temperatura ficará activo. Para o ajustar, repita os pontos ‘b’ - ‘d’, até que os 4 períodos estejam definidos ou prima o botão AUTO para operar o programa conforme configurado em qualquer altura.

Desactivar / Activar os Períodos O Termostato possui 4 períodos programáveis por dia, mas poderá não necessitar de todos eles para os seus requisitos de aquecimento. Nesse caso, qualquer período do 2 ao 4 pode ser removido do (ou reposto no) perfil do programa de aquecimento. Para desactivar ou activar os períodos: a. Para desactivar períodos desnecessários, seleccione o período em causa (do 2 ao 4 ) usando os botões PROGRAM ou para navegar entre eles, certificando-se de que o período correcto fica assinalado com o símbolo do quadrado intermitente. durante, Prima continuamente o botão pelo menos, 2 segundos e o visor indicará que o período foi removido do programa. b. Para activar novamente os períodos, siga o procedimento descrito em ‘a’, navegando para o período já desactivado. Para activar o período pretendido, prima continuamente o botão durante, pelo menos, 2 segundos.

c. Quando atingir a hora pretendida, prima o verde para confirmar. Nota: Se botão a definição original da hora não precisar verde de ser ajustada, prima o botão para avançar para o ponto ‘d’.

‘Utilizar as Funcionalidades’

Seleccionar o Modo de Operação

Durante o Funcionamento Normal

O Termostato pode funcionar em três modos distintos: Automático, Manual ou Desligado (Off). Para seleccionar o modo de operação, prima o botão AUTO, MAN ou OFF. O visor indica qual o modo activo no momento, mostrando AUTO, MAN ou OFF.

• Informação sobre temperatura

• O modo AUTO (automático) configura o Termostato para seguir o programa integrado de temperatura (pré-definido ou personalizado). Operar o Termostato neste modo é a melhor forma de manter um elevado nível de conforto no que diz respeito à temperatura e de maximizar a sua poupança de energia. • O modo MAN (manual) configura o Termostato para actuar como um simples termostato, com uma definição fixa para todo o dia. Essa definição pode ser ajustada entre 5°C e 35°C, utilizando os botões ou . O Termostato continuará a manter esta temperatura até outro modo de operação ser seleccionado ou a temperatura ser seleccionada.

• O modo OFF (desligado) configura o Termostato para controlar a definição de temperatura no mínimo, 5°C (pré-definição), actuando como uma medida de protecção contra o gelo em sua casa.

Nos modos de operação AUTO, MAN e OFF, o Termostato indica a temperatura ambiente actual. Para rever a temperatura ‘pretendida’ programada (a temperatura que o Termostato tenta manter), prima o botão . Este valor da temperatura ‘pretendida’ será indicado a piscar durante 5 segundos, antes do visor voltar a mostrar o valor da temperatura ambiente actual.

• Substituição da temperatura Durante o funcionamento normal (modo AUTO) a temperatura programada pode ser ajustada manualmente, premindo os ou o botão . A tempeou botões ratura ‘pretendida’ piscará durante 5 segundos e durante este tempo, pode utilizar para modificar o valor ou os botões definido. Nota: A substituição desta temperatura é cancelada aquando da próxima alteração da temperatura programada.

Ajustar a hora Para ajustar apenas a hora durante o funcionamento normal, utilize os botões ou para ajustar a hora e prima novamente o verde para confirmar quaisquer botão alterações.

RESOLUÇÃO DE PROBLEMAS NO CM701

Visor sem imagem (Perda de energia).

Verificar se as pilhas estão colocadas, removendo a tampa do compartimento das pilhas. Verificar se as pilhas foram colocadas na orientação correcta. Substituir as pilhas.

O visor exibe o símbolo piscar. O visor exibe o símbolo

As pilhas do termostato têm pouca carga – Substituir as pilhas. .

Ocorreu uma avaria no seu sistema de aquecimento. Remova as pilhas e volte a colocá-las. Se o símbolo não desaparecer depois de alguns minutos, contacte o instalador.

QUESTÕES FREQUENTES Como se mudam as pilhas do Termostato quando acabam?

Como se configura uma temperatura para todo o dia?

O Termostato controla constantemente o nível de energia das pilhas, que costumam durar cerca de 2 anos antes de precisarem de ser substituídas. Quando a energia começar a falhar, aparece o símbolo a piscar no visor. Para mudar as pilhas, siga as etapas descritas na secção anterior (‘ETAPA 1: Instalar as Pilhas’ na página 8), substituindo as pilhas usadas por novas no ponto ‘c’. As definições do seu programa são guardadas durante a substituição das pilhas, mas poderá ter de acertar as definições da hora e da data.

Para funcionar como um simples termostato com apenas uma temperatura para todo o dia, seleccione o modo de operação manual, premindo o botão MAN. Premindo os botões ou , ajuste a temperatura, que pode ser definida em qualquer posição, de 5°C a 35°C, em intervalos de 0,5°C. O Termostato continuará a manter esta temperatura até outro modo de operação ser seleccionado ou a temperatura ajustada.

FUNCIONAMIENTO DEL CM701

PO Automação Residencial Honeywell S.A. Av. do Forte 3 2795504 Carnaxide
